MANUAL DE USUARIO TS-08 Vevor
Técnico Soporte y certificado de garantía electrónica www.vevor.com/support
Máquina de pelotas de tenis
MODELO: TS-06 / TS-08 / TS-06M / TS-08M
 | Advertencia: para reducir el riesgo de lesiones, el usar leer atentamente el manual de instrucciones. |
 | Este producto es de clase de protección III. |
 | ELIMINACIÓN CORRECTAEste producto está sujeto a las disposiciones de la Direuropea 2012/19/UE. El símbolo que muestra un conten con ruedas tachado indica que el producto requiere rec selectiva de basura en la Unión Europea. Esto se aplic producto y a todos los accesorios marcados con este Los productos marcados como tales no podrán desechar junto con la basura doméstica normal, sino que deberár llevarse a un punto de recogida para el reciclaje de a eléctricos y electrónicos. |
Gracias por usar este producto. Para asegurarse de que puede operar la máquina correctamente, lea atentamente estas instrucciones antes de utilizarla y consérvelas adecuadamente para consultarlas en el futuro. Asegúrese de leer las precauciones y reglas de seguridad en este manual para garantizar su uso seguro. Este manual describirá las advertencias, precauciones de seguridad, operación y mantenimiento. Las advertencias e instrucciones revisadas en este manual no pueden cubrir todas las condiciones y situaciones posibles que puedan ocurrir. Este producto incluye precaución ni sentido común, ya que creemos que los usuarios cumplirán con estos códigos.
Lea TODAS las instrucciones antes de utilizar su máquina.
- El montaje debe seguir estas instrucciones. El montaje incorrecto puede ser un peligro.
- No monte cuando esté cansado o bajo la influencia de alcohol, drogas o medicamentos.
- El peso, la elasticidad y otras propiedades del producto solo se aplican a productos ensamblados correcta y completamente.
- Mantenga el área de montaje limpia y bien iluminada.
- Mantenga a las personas transeúntes fuera del área durante el montaje.
- Este es un equipo, no un juguete, debe usarse bajo la guía de un profesional. No permita que los niños y las mascotas jueguen solos o se acerquen a este artículo.
- Úselo únicamente según lo previsto. No se siente ni se pare sobre el producto.
- Inspeccione antes de cada uso. No lo utilice si las piezas están dañadas.
- No utilice esta unidad para ningún otro propósito que no sea el indicado.
- No lo utilice con fines comerciales.
11. No lo limpie con ningún material abrasivo. 12. Nunca lo deje desatendido mientras esté en uso. 13. La orina y las heces de las mascotas pueden dañar el producto, manténgalo alejado. 14. No coloque el producto sobre o cerca de aire caliente, quemadores o calentadores eléctricos.
ADVERTENCIA:
- Se debe supervisar a los niños pequeños para asegurarse de que no jueguen con el producto. Las mascotas deben mantenerse alejadas del producto.
No utilizar al aire libre en días lluviosos y nublados, evitar rayos. Las personas o mascotas que cuelguen del producto causarán lesiones o la muerte.

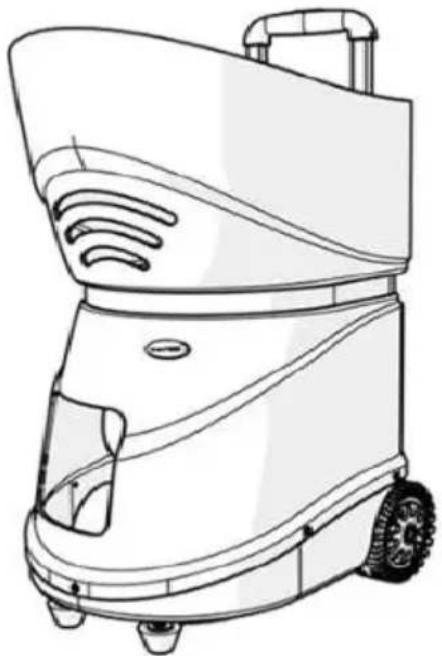

Modelo: TS-06 / TS-08
| N° de Modelo. | TS-08 / TS-06 / TS-06M/TS-08M |
| Tensión nominal (V) | DC12 |
| Capacidad de bola (piezas) | TS-08 / TS-06 : 1 5 0 & TS-06M/TS-08M: 100 |
| Velocidad (km/h) | 20 ~ 1 25±10 |
| Velocidad de alimentación (segundo) | 2~10 |
| Duración de la batería (hora) | 4-5 horas (uso normal);≥2 horas (Establecer 5 marchas, servicio co inuo) |
LISTA DE EMBALAJE
| Máquina de pelotas de tenis | PC 1 |
| Cargador | PC 1 |
| Manual de usuario | PC 1 |
| Fusible (respaldo) | 2 piezas |
PRECAUCIÓN
Esta máquina fue diseñada para ser utilizada en una cancha de tenis y en ninguna otra circunstancia. Sólo se deben utilizar pelotas de tenis, no se deben expulsar otras pelotas de la máquina. Nunca se pare delante de la máquina a menos que esté al otro lado de la red (a más de 7 yardas de distancia). Incluso cuando la máquina esté en pausa, nunca se pare delante de ella ya que las bolas pueden salir despedidas en cualquier momento. Se debe supervisar a los niños en todo momento y enseñarles a no pararse nunca delante de la máquina.
No utilice la máquina bajo la lluvia y evite el uso de bolas mojadas. Recomendamos el uso de bolas sin presión para darle el mejor rendimiento a su máquina. Usar una combinación de bolas nuevas y usadas dará resultados inconsistentes.
Paso 1: instale el software
1. Sistema operativo Android
Descargue e instale el software de la aplicación móvil
Enlace de descarga:
Busque "tennismash remoto" en la tienda de aplicaciones para instalar el software de la aplicación.
Paso 2: enciende el interruptor
Paso 3: El Bluetooth del teléfono móvil y la máquina se combinan, confirme y ejecute el software.

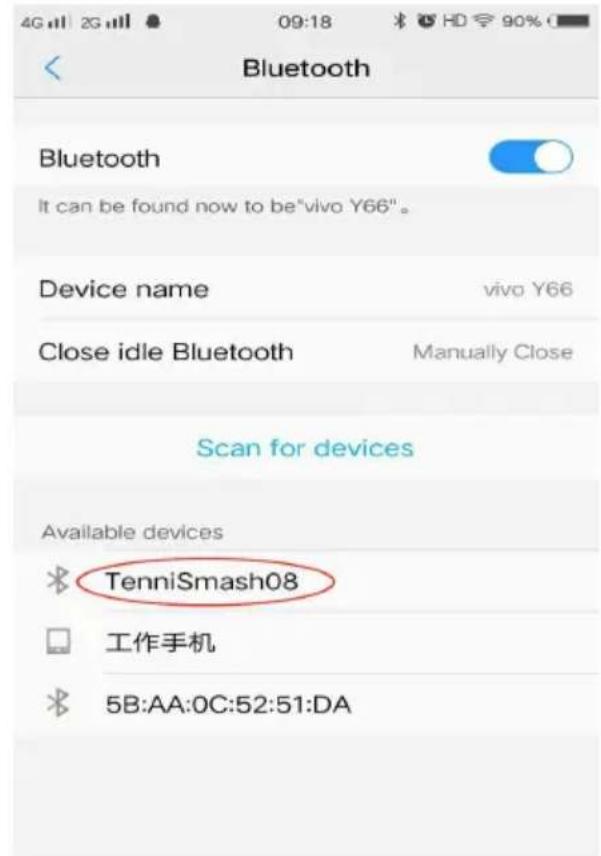

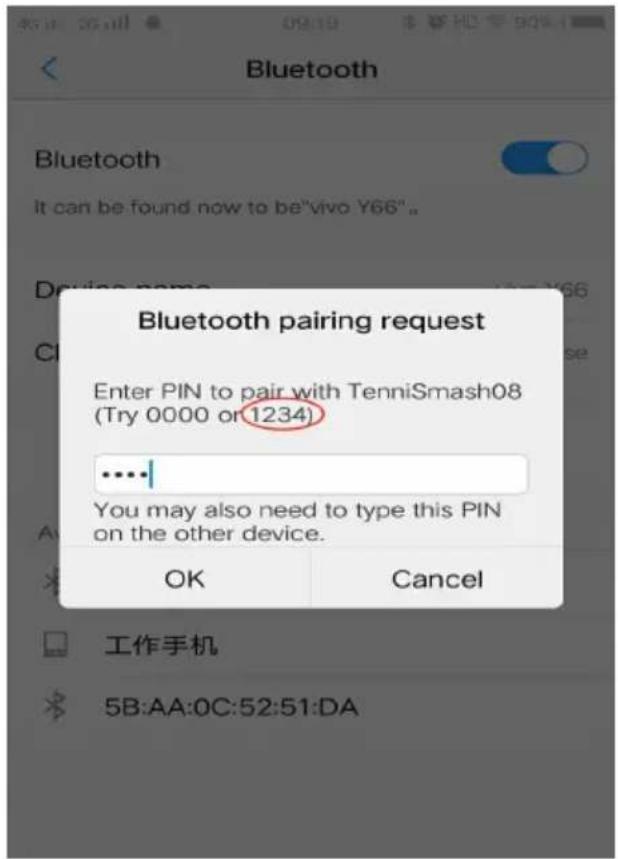

Desde la configuración del teléfono móvil, vaya a la configuración de Bluetooth, busque dispositivos (TenniSmash08 o TenniSmash06). Ingrese el código PIN: 1234 (los usuarios de iPhone omiten este paso).
Conexión emparejada exitosa
Ejecute la aplicación, haga clic en el icono de Bluetooth y seleccione la máquina que se ha emparejado.
Luego seleccione la máquina (TenniSmash08 o TenniSmash06)

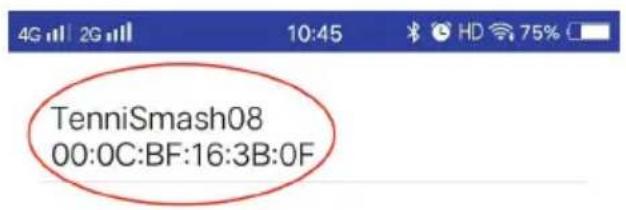

Cuando se muestra la conexión a TenniSmash08 (TenniSmash06) en la esquina superior izquierda, la conexión se realizó correctamente.
Haga clic en "ON" para ejecutar la máquina.
* Si el teléfono móvil no puede encontrar la máquina a través de Bluetooth o hay un problema con el emparejamiento de Bluetooth, puede intentar reiniciar el teléfono móvil y la máquina.

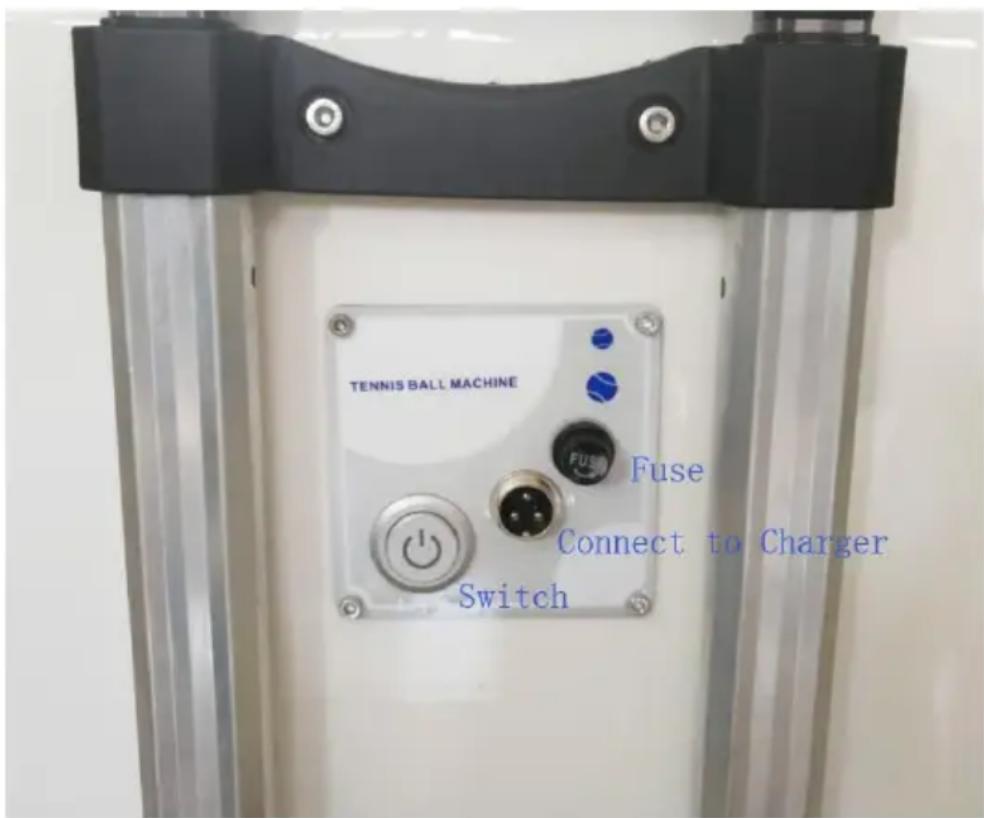

Diagrama del panel de operación

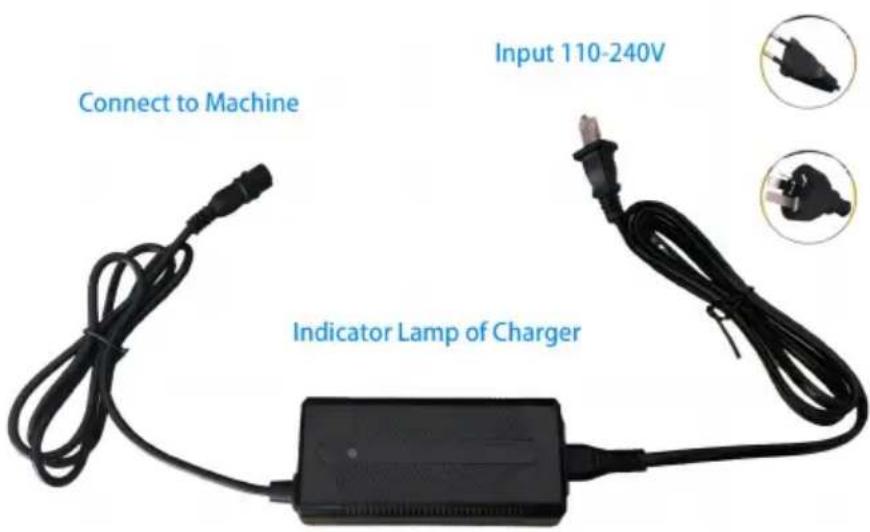

Este producto está equipado con una batería de litio de gran capacidad de 8 AH. La batería se carga completamente después de que el tiempo de trabajo normal sea de aproximadamente 4 a 5 horas. Cárguelo antes de usarlo. Mientras se carga, el indicador del cargador se muestra en rojo cuando está completamente cargado en verde. Cuando la batería está agotada, el tiempo de carga es de unas 8 horas.
- Coloque la máquina de pelotas en el lugar correcto de la cancha de tenis; vuelva a fijar el marco de carga de bolas en la máquina de
- Ajusta la dirección de la pelota.
- Ajusta la velocidad y el modo de la bola.
- Disfruta del tenis.
MANTENIMIENTO
Puede aspirar el interior de su máquina para eliminar la pelusa de las bolas. El exterior de la máquina se puede limpiar con un detergente; sin embargo, tenga cuidado de que no entre agua en la máquina. Las ruedas de lanzamiento deben limpiarse después de cada uso para evitar la acumulación de residuos de las bolas.
SOLUCIÓN DE PROBLEMAS
- Cuando se presiona el botón de encendido y la alimentación está apagada, siga los pasos a continuación:
A) Compruebe que la batería se esté cargando.
B) Compruebe si el fusible está fundido.
- Presione el botón de encendido, la luz de encendido no se enciende. Puede deberse a una corriente excesiva, protección de arranque de la batería.
batería
Si se produce el bloqueo de protección de la batería, la luz indicadora del interruptor no se enciende. Apague su máquina, la carga de la batería durante 5 minutos puede desbloquear la batería.
3. Eliminación de atascos de bolas
Si descubre que una pelota se queda atascada detrás de las dos ruedas de lanzamiento, es posible que la máquina se apague para evitar daños en la placa de circuito. Apague la máquina y elimine el atasco de bolas.
4. ¿La batería de la nueva máquina tiene electricidad?
Generalmente, la energía almacenada de la batería nueva es inferior al 30% cuando sale de fábrica. Cuando recibes la máquina, la batería está casi agotada. Si necesita probar la máquina o jugar a la pelota, primero debe cargar la batería para evitar inconvenientes causados por la falta de energía. Una vez que la batería esté completamente cargada, el tiempo de trabajo normal es de aproximadamente 6 horas. Si se agota toda la energía, el tiempo de carga es de aproximadamente 8 horas.
5. Presione el interruptor pero la máquina no funciona
Primero, verifique si el tubo portafusible está quemado. Si el tubo portafusible está quemado, debe sacar nuestro tubo portafusible de repuesto al costado del paquete de baterías y reemplazarlo; Si el tubo portafusible está en buenas condiciones, debemos comprobar si la batería está cargada. La luz indicadora del cargador es verde cuando está en espera, roja cuando se está cargando y verde cuando está lleno.

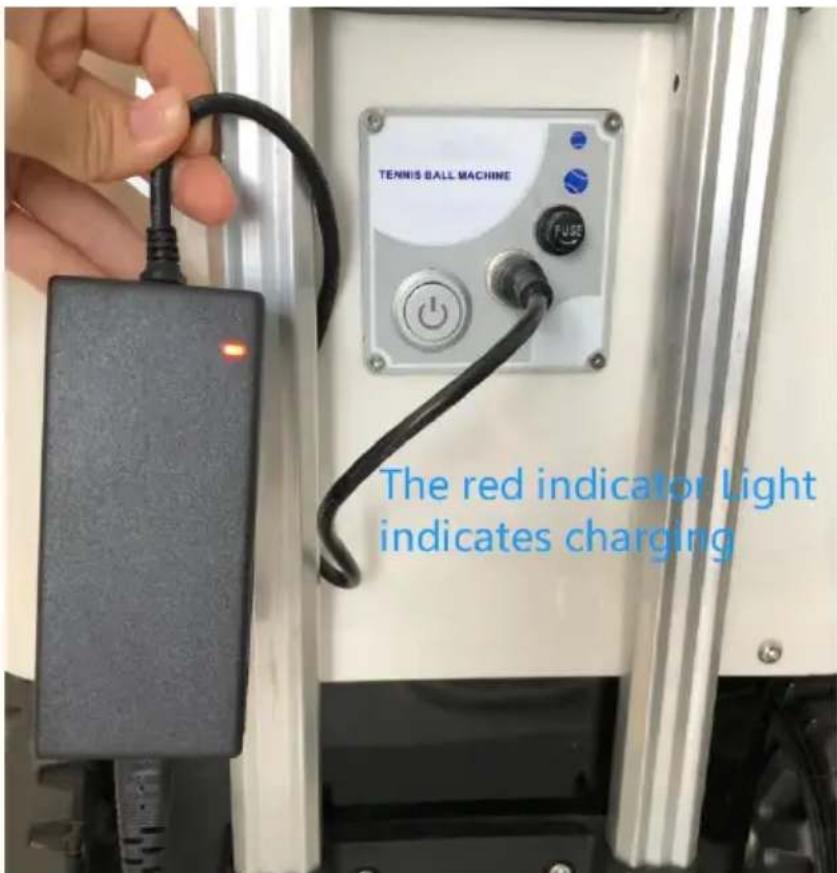

Nota: verifique si nuestro cargador y enchufe están conectados correctamente. Si el enchufe está suelto, el cargador se iluminará verde, creando la ilusión de que se ha completado la carga.
- Queme el fusible cuando se arranca la máquina.
Primero compruebe si hay una bola atascada en la máquina; Luego puedes ajustar la velocidad al mínimo y reiniciar.
- El balón no entró en la red.
Establezca la velocidad de la pelota por encima de 6 y coloque la máquina en el punto medio de la línea de fondo.
- ¿Se pueden utilizar pelotas infantiles?
Puedes utilizar dos tipos de pelotas infantiles: pelota naranja y pelota verde. La bola roja no se puede utilizar porque es demasiado grande.

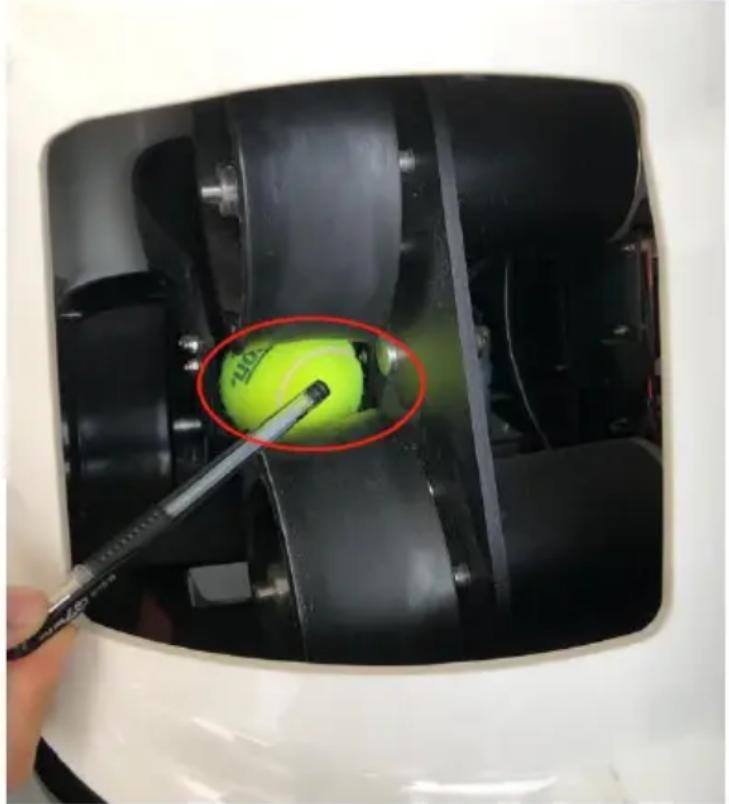

- ¿Cómo lidiar con el atasco de pelota?
Apague la alimentación inmediatamente para evitar que se queme el fusible;
Luego verifique dónde está atascada la bola y vacíela en la máquina. Si la bola se queda atrapada entre las dos ruedas y nos cuesta sacarla directamente, podemos usar las manos, bolígrafos, palos y otras cosas para mover la bola en el chasis y luego sacarla. Durante el uso de la máquina de saque, evite utilizar pelotas mojadas o sin aire para evitar que la pelota se atasque.
- En el modo manual de TS08 y TS06, la pantalla del teléfono móvil no muestra cuando se ajusta hacia arriba, abajo, izquierda y derecha
La interfaz del software no se muestra. Se puede observar el cambio de posición de la rueda de servicio. El ajuste se realiza de forma circular: ajuste la rueda de servicio hacia arriba y hacia abajo para alcanzar el punto más alto, luego hacia abajo, hasta el punto más bajo y luego hacia arriba. El ajuste izquierdo y derecho también es que la rueda de servicio llega a la izquierda y luego a la derecha, la rueda llega a la derecha y luego a la izquierda.
- Otras condiciones de falla:
Si no puede solucionar el problema personalmente, o si ocurre alguno de los problemas anteriores, llame a nuestra línea directa de servicio al cliente para continuar con el procesamiento.
- Diferencias entre TS-06 y TS-08
TS-06 puede ajustar cualquier punto de aterrizaje de la cancha de tenis a través de una aplicación móvil y tiene funciones de giro de izquierda a derecha y vertical.
TS-08 se controla de forma remota mediante una aplicación móvil. Tiene 6 puntos de aterrizaje fijos y 28 tipos de líneas de lanzamiento de pelota. Puede combinar una línea de pelota con múltiples puntos de aterrizaje y puede definir hasta 20 puntos de aterrizaje para el lanzamiento circular de la pelota. Se puede cambiar al modo TS06 (modo manual) para cubrir todas las funciones del TS06.
PRECAUCIÓN: ¡Los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para operar el equipo!
Este dispositivo cumple con la Parte 15 de las normas de la FCC. La operación está sujeta a las dos condiciones siguientes:
1) Este producto puede causar interferencias perjudiciales. 2) Este producto debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.
ADVERTENCIA: Los cambios o modificaciones a este producto que no estén aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para operar el producto.
Nota: Este producto ha sido probado y cumple con los límites para un dispositivo digital Clase B de conformidad con la Parte 15 de las reglas de la FCC. Los límites están diseñados para brindar una protección razonable contra interferencias dañinas en una instalación residencial.
Este producto genera, usa y puede irradiar energía de radiofrecuencia y, si se instala y usa de acuerdo con las instrucciones, puede causar interferencias dañinas en las comunicaciones por radio. Sin embargo, no hay garantía de que no se produzcan interferencias en una instalación en particular. Si este producto causa interferencias dañinas en la recepción de radio o televisión, lo cual se puede determinar apagando y encendiendo el producto, se recomienda al usuario que intente corregir la interferencia mediante una o más de las siguientes medidas.
- Reorientar o reubicar la antena receptora.
- Aumentar la distancia entre el producto y el receptor.
- Conecte el producto a una toma de corriente de un circuito diferente al que está conectado el receptor.
- Consulte al distribuidor o a un técnico experimentado en radio/TV para obtener ayuda.
