BEDIENUNGSANLEITUNG TS-08 Vevor
Technischer Support und E-Garantie-Zertifikat: www.vevor.com/support
Tennisballmaschine
MODELL: TS-06 / TS-08 / TS-06M / TS-08M
 | Warnung: Um das Verletzungsrisiko zu verringern, muss Benutzer die Bedienungsanleitung sorgfältig lesen. |
 | Dieses Produkt entspricht der Schutzklasse III. |
 | RICHTIGE ENTSORGUNGDieses Produkt unterliegt den Bestimmungen der europäis Richtlinie 2012/19/EU. Das Symbol einer durchgestrichene Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllsammlung bedar Dies gilt für das Produkt und alle Zubehörteile, die mit Symbol gekennzeichnet sind. Als solche gekennzeichnete Produkte dürfen nicht über den normalen Hausmüll entsch werden, sondern müssen an einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden. |
Vielen Dank, dass Sie dieses Produkt verwenden. Um sicherzustellen, dass Sie die Maschine ordnungsgemäß bedienen können, lesen Sie die Anleitung vor der Inbetriebnahme sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen sorgfältig auf. Bitte lesen Sie unbedingt die Vorsichtsmaßnahmen und Sicherheitsregeln auf dieser Seite, um eine sichere Verwendung zu gewährleisten. In diesem Handbuch werden Sicherheitswarnungen und Vorsichtsmaßnahmen sowie Bedienung und Wartung beschrieben. Die in diesem Handbuch aufgeführten Warnungen und Anweisungen können nicht alle möglichen Bedingungen und Situationen abdecken, die auftreten können. Vorsicht und gesunder Menschenverstand sind in diesem Produkt nicht eingebaut, da wir davon ausgehen, dass die Verwendung diesen Codes entspricht.
Bitte lesen Sie ALLE Anweisungen, bevor Sie Ihr Gerät verwenden.
- Beim Zusammenbau müssen diese Anweisungen befolgt werden. Eine falsche Montage kann eine Gefahr darstellen.
- Montieren Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
- Gewicht, Elastizität und sonstige Produkteigenschaften gelten nur für korrekt und vollständig montierte Produkte.
- Halten Sie den Montagebereich sauber und gut beleuchtet.
- Halten Sie während der Montage unbeteiligte Personen aus dem Bereich fern.
- Dies ist ein Gerät, kein Spielzeug, es muss unter Anleitung eines Fachmanns verwendet werden. Erlauben Sie Kindern und Haustieren nicht, alleine zu spielen oder sich diesem Gegenstand zu nähern.
- Nur bestimmungsgemäß verwenden. Setzen oder stehen Sie nicht auf dem Produkt.
- Vor jedem Gebrauch prüfen. Benutzen Sie es nicht, wenn Teile lose oder beschädigt sind.
- Benutzen Sie dieses Gerät nicht für andere Zwecke als den angegebenen.
- Benutzen Sie es nicht für kommerzielle Zwecke.
11. Reinigen Sie es nicht mit scheuernden Materialien.
12. Lassen Sie es während des Gebrauchs niemals unbeaufsichtigt.
13. Urin und Kot von Haustieren können das Produkt beschädigen, fernhalten.
14. Stellen Sie das Produkt nicht auf oder in die Nähe von heißen Elektrobrennern oder Heizgeräten.
WARNUNG:
- Kleine Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen. Haustiere sollten vom Produkt ferngehalten werden.
An regnerischen und bewölkten Tagen nicht im Freien verwenden, Blitzeinschläge und Stürze vermeiden. Am Produkt hängende Personen oder Haustiere können zu Verletzungen oder zum Tod führen.

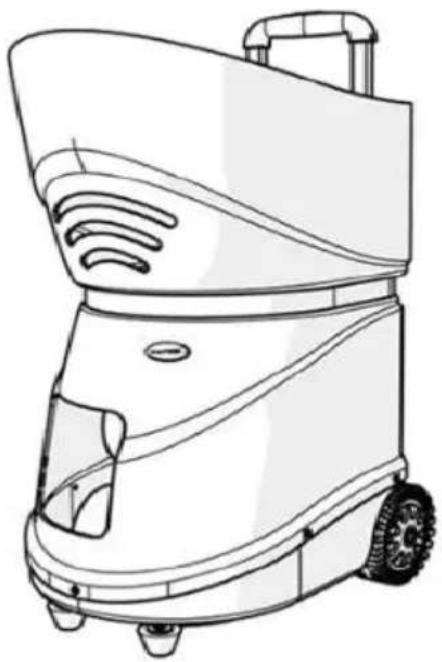

Modell: TS-0 6/ TS-0 8
| Modell Nr. | TS-08 / TS-06 / TS-06M/TS-08M |
| Nennspannung (V) | DC12 |
| Ballkapazität (Stk.) | TS-08 / TS-06 : 1 5 0 & TS-06M/TS-08M: 100 |
| Geschwindigkeit (Km/h) | 20 ~ 1 25±10 |
| Vorschubgeschwindigkeit (Sekunde) | 2~10 |
| Batterielebensdauer (Stunde) | 4–5 Stunden (normaler Gebrauch);≥2 Stunden (5 Gänge einstellen, Dauerbetrieb |
PACKLISTE
| Tennisballmaschine | 1 Stück |
| Ladegerät | 1 Stück |
| Benutzerhandbuch | 1 Stück |
| Sicherung (Backup) | 2Stk |
VORSICHT
Diese Maschine wurde für den Einsatz auf einem Tennisplatz und unter keinen anderen Umständen entwickelt. Es dürfen nur Tennisbälle verwendet werden, es dürfen keine anderen Bälle aus der Maschine ausgeworfen werden. Stellen Sie sich niemals vor die Maschine, es sei denn, Sie befinden sich auf der anderen Seite des Netzes (mehr als 8 Meter (8 Yards) entfernt). Stellen Sie sich niemals davor auf, auch wenn die Maschine angehalten ist, da die Kugeln jederzeit herausgeschleudert werden können. Kinder sollten jederzeit beaufsichtigt werden und ihnen beigebracht werden, niemals vor der Maschine zu stehen.
Benutzen Sie die Maschine nicht bei Regen und vermeiden Sie die Verwendung nasser Bälle. Wir empfehlen die Verwendung druckloser Bälle, um Ihrer Maschine die beste Leistung zu verleihen. Die Verwendung einer Kombination aus neuen und alten Bällen führt zu inkonsistenten Ergebnissen.
Schritt 1: Installieren Sie die Software
1. Android-Betriebssystem
Laden Sie die mobile APP-Software herunter und installieren Sie sie. Download-Link:
Im App Store nach „tennismash remote“ suchen, um die APP-Software zu installieren.
Schritt 2: Schalten Sie den Schalter ein
Schritt 3: Bluetooth-Verbindung zwischen Mobiltelefon und Gerät herstellen, Software einrichten und ausführen.

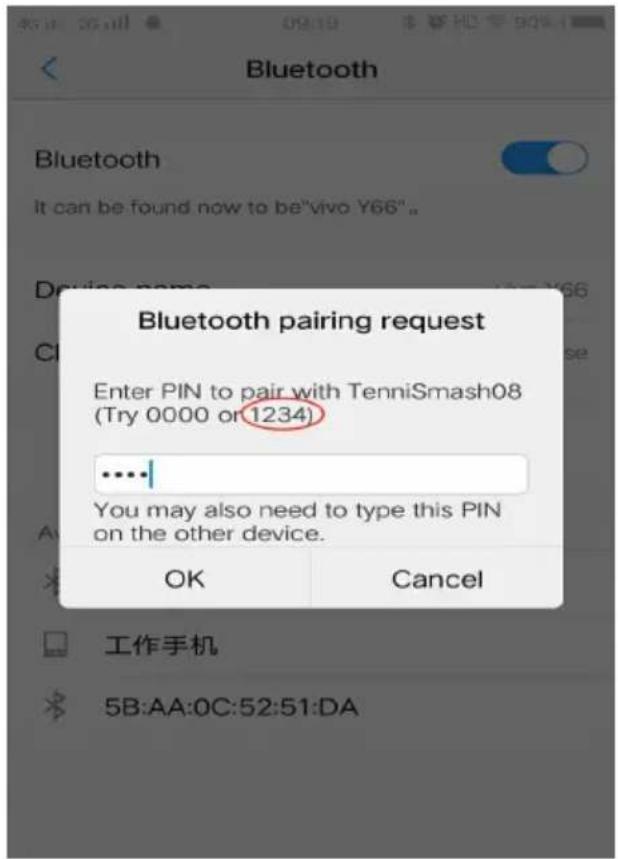

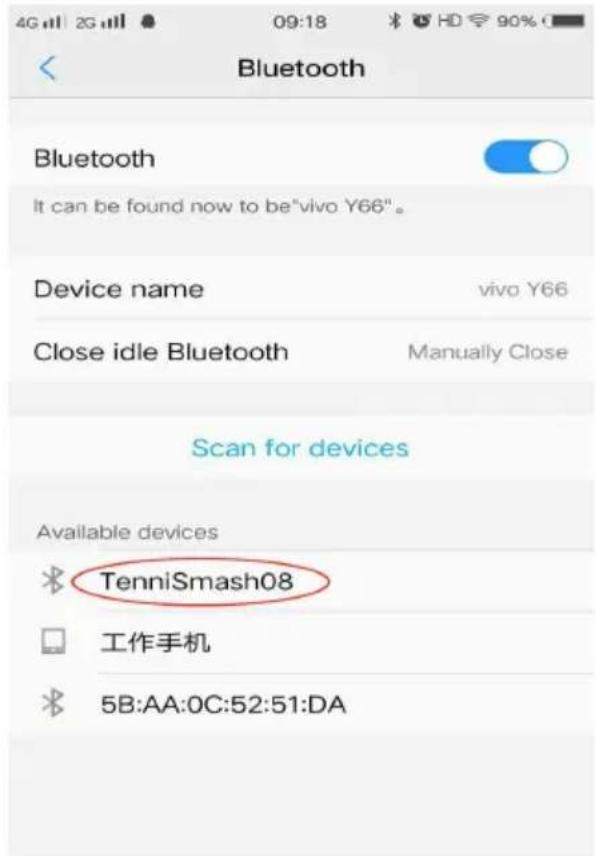

Suchen Sie in den Bluetooth-Einstellungen des Mobiltelefons nach Geräten (TenniSmash08 oder TennisSmash06). Geben Sie den PIN-Code ein: 1234 (iPhone-Benutzer überspringen diesen Schritt.)

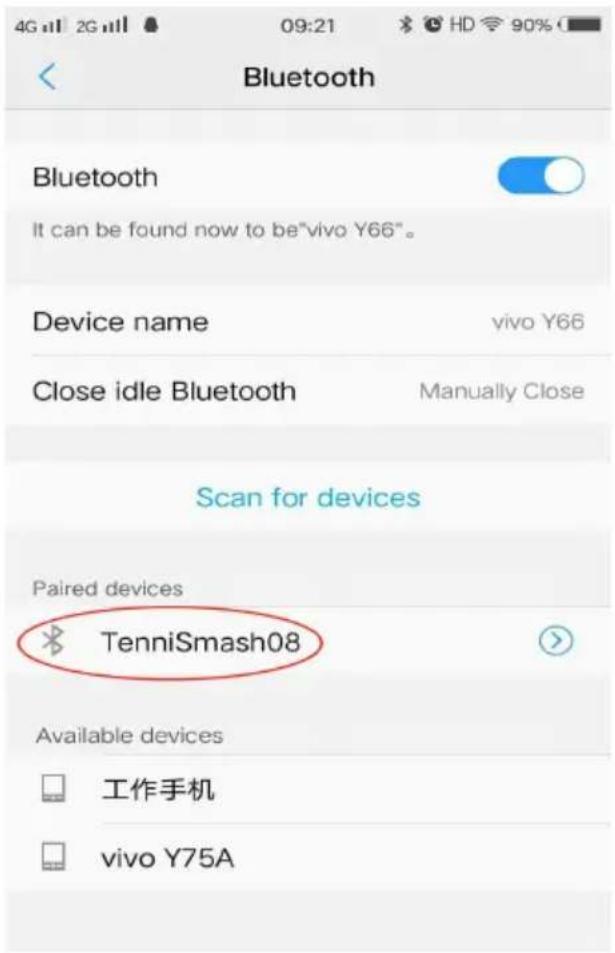

Gepaarte Verbindung erfolgreich

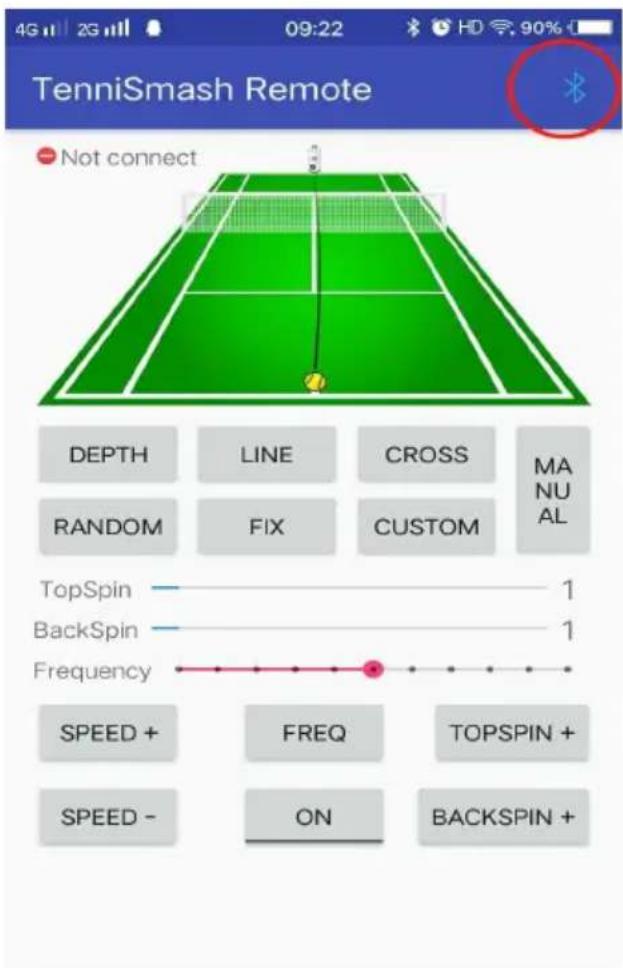

Führen Sie die App aus, klicken Sie auf das Bluetooth-Symbol und wählen Sie das gekoppelte Gerät aus.

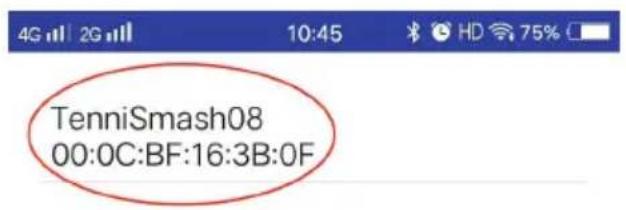

Wählen Sie dann die Maschine aus (TenniSmash08 oder TennisSmash06).
Wenn die Verbindung zu TenniSmash08 (TenniSmash06) in der oberen linken Ecke angezeigt wird, ist die Verbindung erfolgreich.
Klicken Sie auf „EIN“, um die Maschine zu starten.
* Wenn das Mobiltelefon das Gerät nicht über Bluetooth finden kann oder es ein Problem mit der Bluetooth-Kopplung gibt, können Sie versuchen, das Mobiltelefon und das Gerät neu zu starten.

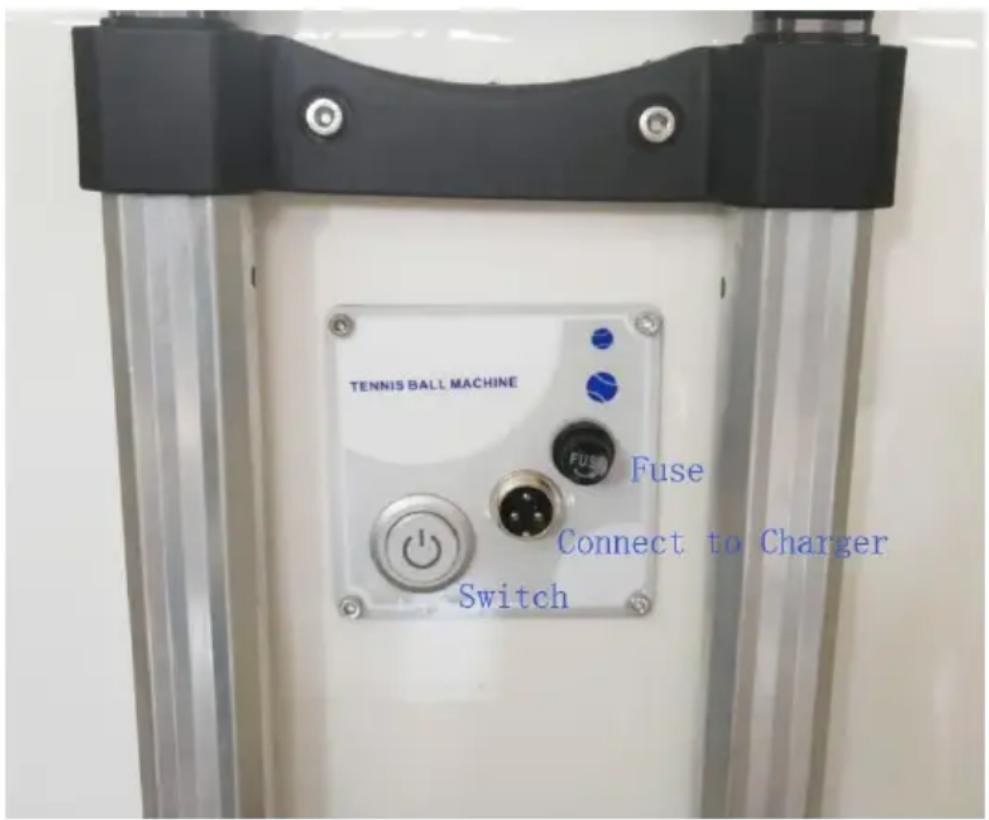

Diagramm des Bedienfelds

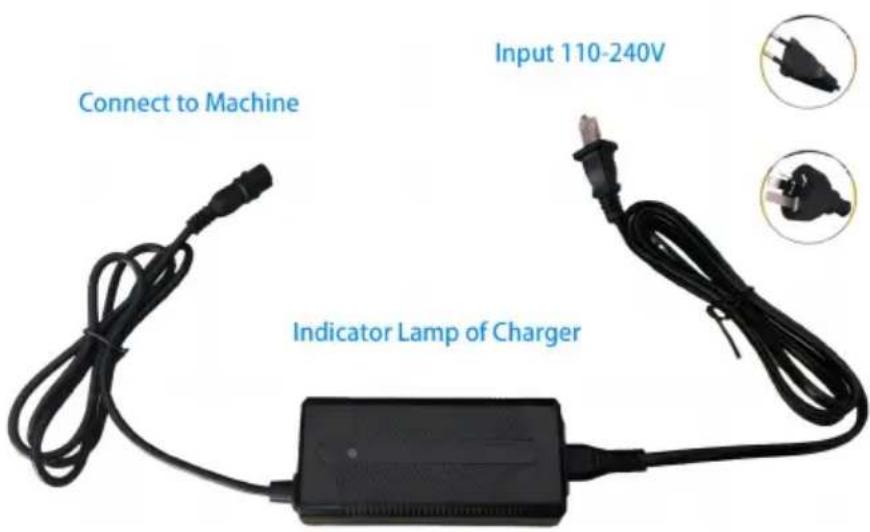

Dieses Produkt ist mit einer 8-Ah-Lithiumbatterie mit großer Kapazität ausgestattet. Die Batterie ist nach einer normalen Arbeitszeit von etwa 4 bis 5 Stunden vollständig aufgeladen. Bitte vor Gebrauch aufladen. Während des Ladevorgangs wird die Ladeanzeige in Rot angezeigt, während die Anzeige für den vollständigen Ladezustand in Grün angezeigt wird. Bei erschöpftem Akku beträgt die Ladezeit ca. 8 Stunden.
- Platzieren Sie die Ballmaschine an der richtigen Stelle auf dem Tennisplatz. Befestigen Sie den Ballladerahmen wieder an der Aufschlagmaschine.
- Passen Sie die Richtung des Balls an.
- Passen Sie die Ballgeschwindigkeit und den Modus an.
- Genießen Sie das Tennis.
WARTUNG
Sie können das Innere Ihrer Maschine aussaugen, um Ballflusen zu entfernen. Die Außenseite der Maschine kann mit einem milden Reinigungsmittel abgewischt werden. Achten Sie jedoch darauf, dass kein Wasser in die Maschine gelangt. Die Wurfräder sollten nach jedem Gebrauch abgewischt werden, um eine Ansammlung von Rückständen an den Bällen zu verhindern.
FEHLERBEHEBUNG
- Wenn der Netzschalter gedrückt und das Gerät ausgeschaltet ist, führen Sie die folgenden Schritte aus:
A) Überprüfen Sie, ob der Akku geladen wird. B) Überprüfen Sie, ob die Sicherung durchgebrannt ist.
- Drücken Sie die Ein-/Aus-Taste. Die Betriebsanzeige leuchtet nicht. Dies kann an einem zu hohen Strom oder einem Batteriestartschutz liegen. Wenn die Batterieschutzverriegelung auftritt, leuchtet die Schalterkontrollleuchte nicht. Bitte schalten Sie Ihre Maschine aus, das Laden des Akkus für 5 Minuten kann den Akku entladen.
3. Ballstaus beseitigen
Wenn Sie feststellen, dass ein Ball hinter den beiden Wurfrädern stecken bleibt, schaltet sich die Maschine möglicherweise ab, um Schäden an der Platine zu vermeiden. Bitte schalten Sie die Maschine aus und beseitigen Sie den Ballstau.

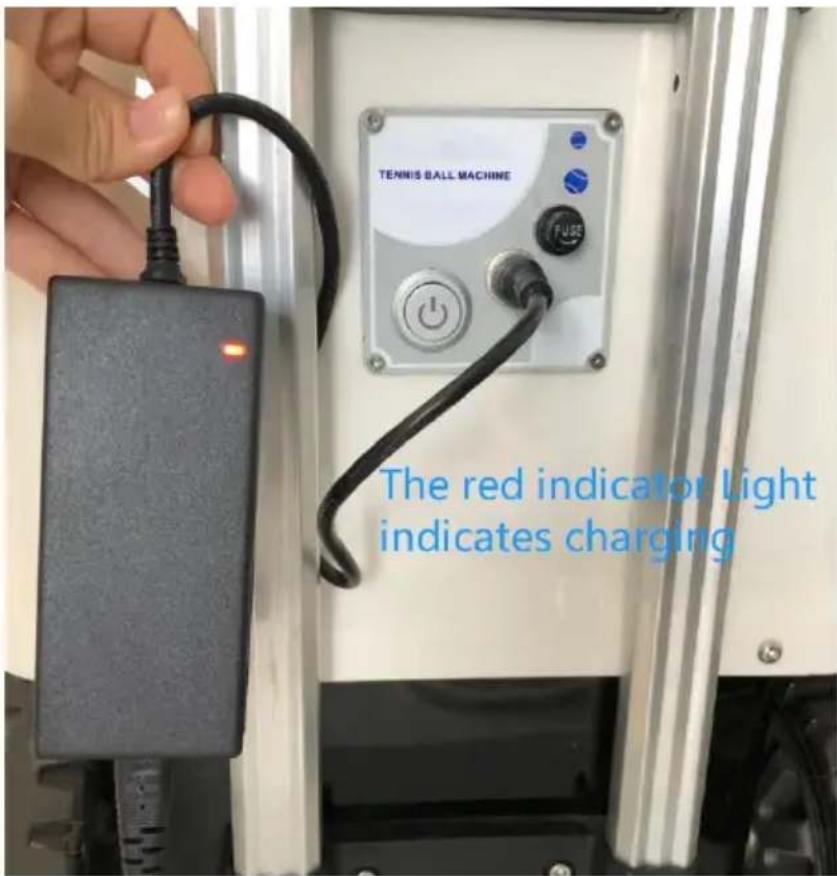

4. Hat die Batterie der neuen Maschine Strom?
Im Allgemeinen beträgt die gespeicherte Leistung der neuen Batterie beim Verlassen des Werks weniger als 30 %. Wenn Sie die Maschine erhalten, ist die Batterie fast leer. Wenn Sie das Gerät ausprobieren oder Ball spielen möchten, sollten Sie zuerst den Akku aufladen, um Unannehmlichkeiten durch fehlende Stromversorgung zu vermeiden. Nachdem der Akku vollständig aufgeladen ist, beträgt die normale Arbeitszeit etwa 6 Stunden. Wenn der gesamte Strom verbraucht ist, beträgt die Ladezeit etwa 8 Stunden.
- Drücken Sie den Schalter, aber die Maschine funktioniert nicht. Überprüfen Sie zunächst, ob das Sicherungsrohr durchgebrannt ist. Wenn das Sicherungsrohr durchgebrannt ist, müssen Sie unser Ersatzsicherungsrohr an der Seite des Akkupacks herausnehmen und ersetzen; Wenn das Sicherungsrohr in gutem Zustand ist, müssen wir prüfen, ob die Batterie geladen ist. Die Ladekontrollleuchte leuchtet grün im Standby-Modus, rot beim Laden und grün, wenn das Gerät voll ist. Hinweis: Überprüfen Sie, ob unser Ladegerät und die Steckdose erfolgreich verbunden sind. Wenn die Steckdose locker ist, zeigt das Ladegerät eine grüne Anzeige an, was den Eindruck erweckt, dass der Ladevorgang abgeschlossen ist.
- Brennen Sie die Sicherung durch, wenn die Maschine gestartet wird. Überprüfen Sie zunächst, ob ein Ball in der Maschine steckt. Anschließend können Sie die Geschwindigkeit auf das Minimum einstellen und neu starten.
- Der Ball verfehlt das Netz
Stellen Sie die Ballgeschwindigkeit auf über 6 ein und platzieren Sie die Maschine in der Mitte der Grundlinie.
- Können Kinderbälle verwendet werden?
Sie können zwei Arten von Kinderbällen verwenden: einen orangefarbenen Ball und einen grünen Ball. Der rote Ball kann nicht verwendet werden, da er zu groß ist.

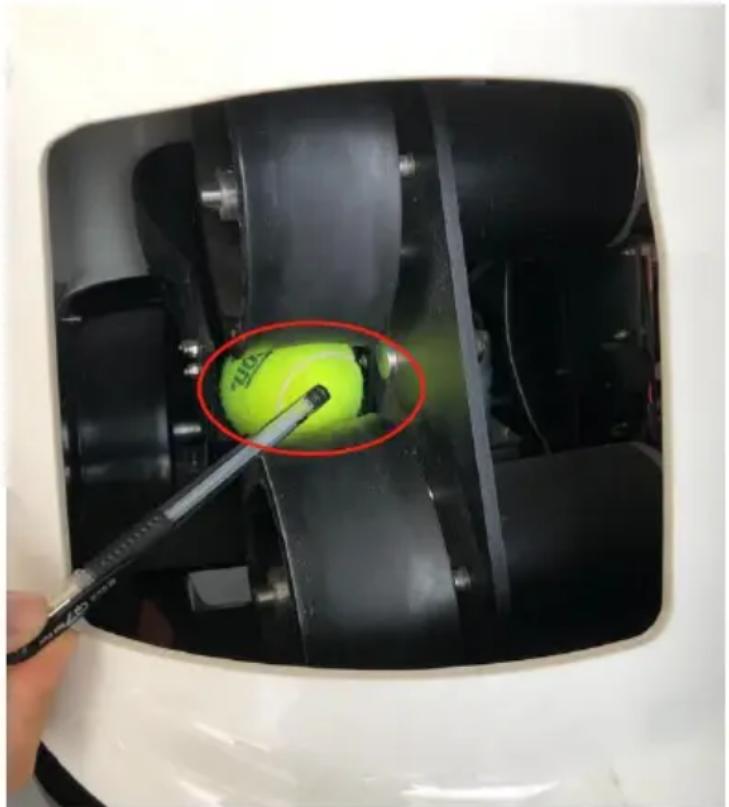

- Wie gehe ich mit Balljamming um?
Schalten Sie den Strom sofort aus, um ein Durchbrennen der Sicherung zu verhindern. Überprüfen Sie dann, wo der Ball festsitzt, und entleeren Sie den
rechtzeitig aus der Maschine. Wenn der Ball zwischen den beiden Rädern klemmt und es schwierig ist, ihn direkt herauszunehmen, können wir den Ball mit den Händen, Stiften, Stöcken und anderen Dingen zum Chassis bewegen und ihn dann herausnehmen. Vermeiden Sie während der Verwendung der
Aufschlagmaschine die Verwendung von Nassbällen oder Airless-Bällen, um ein Verklemmen der Bälle zu vermeiden.
- Im manuellen Modus von TS08 und TS06 wird der Bildschirm des Mobiltelefons nicht angezeigt, wenn er nach oben, unten, links und rechts bewegt wird.
Die Softwareoberfläche wird nicht angezeigt. Sie können die Veränderung der Position des Servierrades beobachten. Die Einstellung erfolgt kreisförmig: Stellen Sie das Servierrad nach oben und unten ein, um den höchsten Punkt zu erreichen, dann nach unten, um den niedrigsten Punkt zu erreichen, und dann nach oben. Die Links- und Rechtseinstellung besteht auch darin, dass das Servierrad nach links und dann nach rechts reicht und das Rad nach rechts und dann nach links reicht.
- Andere Fehlerbedingungen:
Sollten Sie die Störung nicht selbst beheben können oder eines der oben genannten Probleme auftreten, rufen Sie bitte zur weiteren Bearbeitung unsere
Kundendienst-Hotline an.
12. Unterschiede zwischen TS-06 und TS-08
TS-06 kann jeden Landepunkt des Tennisplatzes über eine mobile App anpassen und verfügt über Links-Rechts-Schwung- und Vertikalschwungfunktionen.
TS-08 wird per mobiler App ferngesteuert. Es verfügt über 6 feste Landepunkte und 28 Arten von Ballabgabelinien. Es kann eine kombinierte Balllinie mit mehreren Landepunkten erstellen und festlegen und bis zu 20 Landepunkte für kreisförmige Ballabgabe definieren. Es kann in den TS06-Modus (manueller Modus) umgeschaltet werden, um alle Funktionen von TS06 abzudecken.
VORSICHT: Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Geräts führen!
Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:
1) Dieses Produkt kann schädliche Störungen verursachen.
2) Dieses Produkt muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die zu unerwünschtem Betrieb führen können.
WARNUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.
Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störungen in einer Wohnanlage bieten.
Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen der Funkkommunikation verursachen. Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Produkt schädliche Störungen beim Radio- oder Fernsehempfang verursacht, was durch Aus- und Einschalten des Produkts
festgestellt werden kann, wird dem Benutzer empfohlen, zu versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben.
- Richten Sie die Empfangsantenne neu aus oder versetzen Sie sie.
- Erhöhen Sie den Abstand zwischen Produkt und Empfänger.
- Schließen Sie das Produkt an eine Steckdose an, die zu einem anderen Stromkreis gehört als dem, an den der Empfänger angeschlossen ist.
- Wenden Sie sich für Hilfe an den Händler oder einen erfahrenen Radio-/TV-Techniker.
