QD-XDP15 - Limpiador de alta presion Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Limpiador de superficie rotativo para limpiadora de alta presión
Marca	Vevor
Modelo	QD-XDP15
Presión máxima	4000 PSI / 276 BAR
Presión mínima requerida	1500 PSI / 104 BAR
Caudal máximo	6 GPM (galones por minuto)
Material	Acero, plástico resistente
Boquillas incluidas	2 boquillas de repuesto + aguja de limpieza
Conexión rápida	Adaptadores rápidos M22-14 y M22-15
Longitud de la manguera	Aproximadamente 5 metros
Peso	Aproximadamente 8 kg
Dimensiones (L×An×Al)	Aproximadamente 60 × 40 × 90 cm
Uso previsto	Limpieza de superficies exteriores: hormigón, asfalto, terrazas, caminos
Seguridad	Gatillo bloqueable, parada de seguridad, protección contra proyecciones
Mantenimiento	Limpieza de las boquillas después de cada uso, verificar las juntas
Garantía	Garantía del fabricante

Preguntas frecuentes - QD-XDP15 Vevor

¿Cómo ensamblar el limpiador de superficie Vevor QD-XDP15?

Inserte la pistola de alta presión en el tubo superior del pasamanos y fíjela con las tuercas y tornillos proporcionados. Alinee los orificios del mango inferior con la cubierta, inserte los pasadores largos y fíjelos con los clips. Fije el mango superior alineando los orificios, empuje el pasador corto y encaje. Conecte la manguera al gatillo y al conector giratorio.

¿Qué presión mínima se requiere para usar este accesorio?

El limpiador de superficie requiere una limpiadora de alta presión que proporcione al menos 1500 PSI (104 BAR) para un funcionamiento óptimo. Una presión insuficiente reduce la eficacia de limpieza.

¿Cómo limpiar las boquillas obstruidas?

Apague la limpiadora de alta presión y corte el suministro de agua. Desconecte el limpiador de superficie. Retire la boquilla con una llave, use la aguja de limpieza proporcionada para desatascar, luego enjuague a contracorriente con una manguera de jardín. Vuelva a enroscar la boquilla después de la limpieza.

¿Qué hacer si el brazo de pulverización no gira?

Si el brazo no gira, puede indicar un anillo elástico desalojado o un mal funcionamiento. No use el aparato y contacte al servicio al cliente de Vevor para obtener ayuda.

¿Puedo usar este limpiador sobre madera?

Sí, pero con precaución. No deje la máquina estacionaria sobre superficies blandas como la madera para evitar rayones. Camine lentamente y reduzca la presión si es necesario.

¿Cómo conectar el limpiador de superficie a mi limpiadora de alta presión?

Asegúrese de que la manguera de alta presión de su limpiadora esté firmemente conectada a su salida de agua. Conecte el otro extremo de la manguera a la pistola del limpiador de superficie rotativo. Use los adaptadores rápidos M22-14 o M22-15 proporcionados si es necesario.

¿Cuáles son las precauciones de seguridad importantes?

Use gafas de seguridad certificadas ANSI Z87.1, calzado antideslizante y guantes. No exceda la presión nominal. Mantenga las partes del cuerpo alejadas de las boquillas en funcionamiento. No dirija nunca el chorro hacia personas. Mantenga a los niños alejados.

¿Cómo guardar el aparato después de su uso?

Apague la limpiadora de alta presión, corte el suministro de agua, presione el gatillo para liberar la presión. Desconecte las mangueras, vacíelas y seque el aparato. Guárdelo en un lugar seco, fuera del alcance de los niños.

¿Puede usarse el limpiador de superficie sobre superficies verticales?

No, este limpiador está diseñado para superficies duras y planas horizontales (hormigón, asfalto, terrazas). No lo use sobre paredes o superficies verticales, ya que podría provocar proyecciones peligrosas.

¿Dónde puedo encontrar piezas de repuesto?

Use solo piezas de repuesto recomendadas por Vevor. Contacte al servicio al cliente de Vevor a través de su sitio web o del distribuidor autorizado para pedir boquillas, juntas tóricas, adaptadores u otras piezas.

MANUAL DE USUARIO QD-XDP15 Vevor

DESPUÉS DE CADA USO

LIMPIADOR DE SUPERFICIES CON HIDROLAVADORA

MODELO: QD-XDP01 \ QD-XDP03 \ QD-XDP14 \ QD-XDP15

MODELO: QD-XDP01 \ QD-XDP03 \ QD-XDP14 \ QD-XDP15

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el derecho de interpretar este manual de usuario. La apariencia del producto dependerá del producto que haya recibido. Le rogamos que disculpe si no le informamos de nuevo si hay actualizaciones tecnológicas o de software en nuestro producto.

Advertencia: Para reducir el riesgo de lesiones, el usuario debe leer atentamente el manual de instrucciones.

INTRODUCCIÓN

¡Felicitaciones por la compra de su nuevo limpiador rotatorio de superficies. Puede estar seguro de que este limpiador fue construido y diseñado pensando en la calidad y el rendimiento. Cada componente ha sido rigurosamente probado para garantizar su alta aceptación.

Este limpiador de superficies está diseñado para la limpieza a alta presión

de diversas superficies al aire libre, como concreto, asfalto, caminos con adoquines, terrazas de piscinas, etc. ¡Conecte el limpiador de superficies giratorio a su hidrolavadora, apriete el gatillo y camine detrás para una limpieza rápida y eficiente!

PRESUPUESTO

Presión máxima ( PSI /BAR)	4000 / 276
mínima (PSI/BAR )	15 00 / 1 04
Máx . Fluir Tasa (gal/min)	6

INFORMACIÓN IMPORTANTE DE SEGURIDAD

ADVERTENCIA

Lea y comprenda todas las instrucciones. No seguirlas puede provocar lesiones graves o daños a la propiedad.

- Las advertencias, precauciones e instrucciones de este manual no pueden cubrir todas las posibles condiciones o situaciones que podrían ocurrir. Tenga sentido común y precaución al utilizar esta herramienta. Esté siempre atento al entorno y asegúrese de que la herramienta se utilice

de forma segura y responsable.

• No permita que otras personas operen o ensamblen el producto hasta que hayan leído este manual y hayan desarrollado una comprensión completa de cómo funciona.
• No modifique este producto de ninguna manera. Cualquier modificación no autorizada puede afectar el funcionamiento o la seguridad, y podría afectar la vida útil del producto. Existen aplicaciones específicas para las cuales fue diseñado el producto.
• Utilice la herramienta adecuada para el trabajo. NO intente forzar equipos pequeños para que realicen el trabajo de equipos industriales

grandes. Hay ciertas aplicaciones para las que este equipo fue diseñado. Funcionará mejor y con mayor seguridad con la capacidad para la que fue diseñado. NO utilice este equipo para un fin distinto al previsto.

SEGURIDAD EN EL ÁREA DE TRABAJO

- Inspeccione el área de trabajo antes de cada uso. Manténgala limpia, seca, ordenada y bien iluminada. Las áreas de trabajo desordenadas, húmedas u oscuras pueden provocar lesiones. Usar el producto en áreas de trabajo confinadas puede exponerlo peligrosamente a otras herramientas de corte y piezas giratorias.

- No utilice el producto donde exista riesgo de incendio o explosión; por ejemplo, en presencia de líquidos, gases o polvo inflamables. El producto puede generar chispas que podrían encender líquidos, gases o polvo inflamables.

- No permita que el producto entre en contacto con una fuente eléctrica. La herramienta no está aislada y el contacto provocará una descarga eléctrica.

- Mantenga a los niños y a las personas cercanas alejados del área de trabajo mientras utiliza la herramienta. No permita que los niños manipulen el producto.

- Tenga cuidado con todas las líneas eléctricas, circuitos eléctricos, tuberías de agua y otros peligros mecánicos en su área de trabajo. Algunos de estos peligros pueden estar ocultos a su vista y, si entra en contacto con ellos, podrían causar lesiones personales o daños materiales.

SEGURIDAD PERSONAL

- Manténgase alerta, preste atención a sus acciones y use el sentido común al operar la herramienta. No la utilice si está cansado o bajo la influencia de drogas, alcohol o medicamentos. Un momento de distracción al operar la herramienta puede provocar lesiones personales graves.

- Vístase apropiadamente. No use ropa holgada, objetos colgantes ni joyas. Mantenga su cabello, la ropa y los guantes alejados de las piezas móviles. La ropa suelta, las joyas o el cabello largo pueden quedar atrapados en piezas móviles. Las rejillas de ventilación de la herramienta suelen cubrir piezas móviles y deben evitarse.

- Utilice el equipo de protección personal adecuado cuando sea necesario. Use gafas de seguridad que cumplan con la norma ANSI Z87.1 (con protectores laterales) o, cuando sea necesario, una careta. Use una mascarilla antipolvo en condiciones de trabajo polvorientas. También use calzado de seguridad antideslizante, casco, guantes y protección contra el polvo. Utilice sistemas de recolección de residuos y protección auditiva cuando corresponda. Esto aplica a todas las personas en el área de trabajo.

- No se estire demasiado. Mantenga una postura firme y el equilibrio en todo momento.

- No utilice la herramienta cuando esté cansado o bajo la influencia de drogas, alcohol o medicamentos.

- Retire las llaves inglesas antes de conectar la herramienta a una fuente de aire o a una fuente de alimentación, o de encenderla. Una llave o una llave inglesa colocadas en una pieza giratoria de la herramienta podrían causar lesiones personales.

- Sujete la pieza de trabajo con abrazaderas o un tornillo de banco en lugar de usar las manos cuando sea posible. Esta medida de seguridad permite operar la herramienta correctamente con ambas manos.

USO Y CUIDADO DEL LIMPIADOR

- No fuerce el limpiador. Las herramientas funcionan mejor y con más seguridad cuando se usan según su diseño. Planifique su trabajo y use la herramienta adecuada.

- Compruebe si hay piezas dañadas antes de cada uso y antes de conectar el aspirador a una hidrolavadora. Verifique cuidadosamente que la limpiadora funcione correctamente y realice su función prevista. Reemplace inmediatamente las piezas dañadas o desgastadas. Nunca utilice la aspiradora con una pieza dañada.

Guarde el limpiador cuando no lo use. Guárdelo en un lugar seco y fuera del alcance de los niños. Inspeccione el limpiador para comprobar su correcto funcionamiento antes de guardarlo y volver a usarlo.

- Utilice únicamente piezas de repuesto recomendadas por el distribuidor. Partes que pueden ser adecuadas para un limpiador pueden crear un riesgo de lesiones si se utilizan con otro limpiador.

- Nunca utilice una pieza con una presión de funcionamiento inferior a la del limpiador.

- No deje el limpiador desatendido cuando esté presurizado.

- No dé vuelta el limpiador cuando esté presurizado por la conexión de la hidrolavadora en funcionamiento para evitar rociar agua a alta presión que podría causar lesiones personales.

ADVERTENCIAS ESPECÍFICAS DE OPERACIÓN

• NO exceda la capacidad nominal de PSI.
• Mantenga las partes del cuerpo alejadas de los cabezales de las boquillas y de la falda mientras opera la máquina.

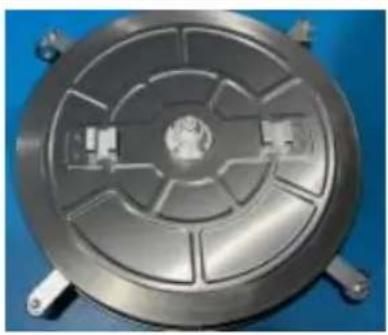

• NO levante la máquina de la superficie ni apunte los cabezales de boquillas hacia personas mientras esté en funcionamiento.
• Use el equipo de seguridad adecuado, incluidas gafas de seguridad aprobadas según ANSI Z87.1.
• Úselo sólo en superficies duras y niveladas.
• No se deben realizar alteraciones a este producto.
• Solamente se podrán utilizar accesorios y/o adaptadores suministrados por el fabricante.
• No apto para uso de niños ni cerca de ellos.

Lista de piezas
Código	Nombre	Imagen	CANT IDAD.
1	Limpiador de superficies con hidrolavadora		1
2	Pasamanos inferior		1
3	Pasamanos superior		1
4	Pin (largo)		2
5	Pin (corto)		1
6	Pasador R		3
7	Tubería de alta presión		1
8	Pistola de presión		1
9	Tornillo		2+2
10	Tuerca		2+2
11	Llave hexagonal		1
12	Cinta de teflón		1
13	Juntas tóricas (grandes)		2
14	Juntas tóricas ( pequeñas )		2
15	Boquillas de repuesto		2
16	Aguja de orificio pasante		1
17	Llave 19		1
18	Llave 24		1
19	Kit de adaptador rápido (M22-14)		1
20	Kit de adaptador rápido (M22-15)		1
Consejo: "+" son piezas de repuesto adicionales.

PREPARACIÓN Y OPERACIÓN

Montaje de pistola de alta presión

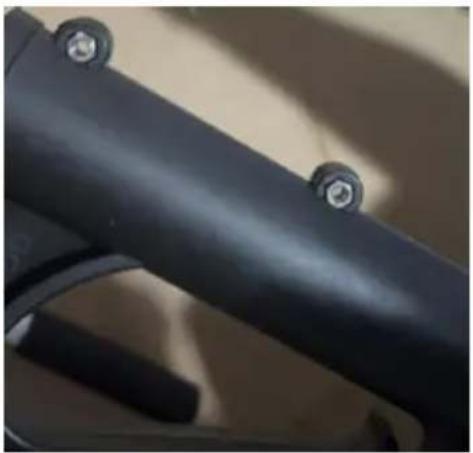

Paso 1: Inserte la pistola de alta presión en el tubo del pasamanos superior.

Paso 2: Coloque las tuercas y los tornillos y apriételos.

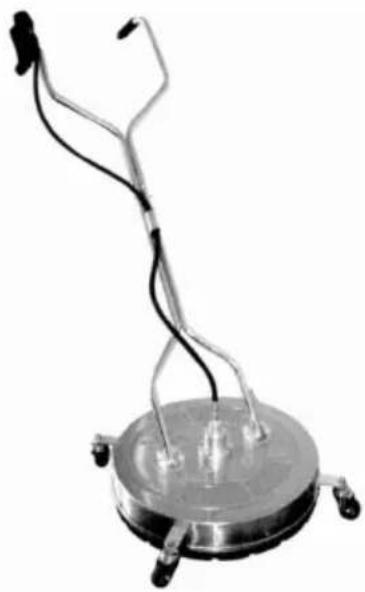

ENSAMBLAJE DE LA UNIDAD (Ver Figura 1.)

1. Alinee los orificios de la parte inferior del mango con los de la tapa. Inserte los pasadores largos en los orificios del mango y fíjelos a los clips.
2. Coloque el mango superior alineando el mango superior y el mango inferior.

Empuje el pasador corto a través del orificio alineado y fíjelo en el clip.

1. Conecte la manguera al mango del gatillo y a la conexión giratoria ubicada en la base de la unidad. Consejo: El paquete incluye un juego de conexión rápida de 1/4" para una conexión más rápida.

CONFIGURACIÓN

1. Ubique la manguera de descarga de alta presión en su hidrolavadora y asegúrese de que esté conectada de forma segura a la salida de agua de la hidrolavadora.

Conecte rápidamente el otro extremo de la manguera de descarga de presión a la pistola del limpiador de superficies giratorio.

1. Conecte la manguera de suministro de agua, un extremo a su hidrolavadora y el otro extremo a un suministro de agua presurizada.

PREPARACIÓN Y OPERACIÓN

PREPARACIÓN DE LA SUPERFICIE

1. Limpie cualquier residuo suelto del área a limpiar.
2. Nunca intente limpiar la superficie con objetos que sobresalgan de la misma. Limpiar. Golpear cualquier obstáculo elevado durante el funcionamiento dañará la máquina. Si se produce contacto y se produce vibración al operar la máquina, DETENGA la limpieza y revise la barra rociadora.

PUESTA EN MARCHA

1. Bloquee el gatillo de la pistola en el limpiador de superficies giratorio en posición "OFF" (mueva la palanca en el mango de la pistola en un ángulo de 90° para que descanse contra la empuñadura del mango).
2. Asegúrese de que todas las conexiones sean seguras.
3. Desbloquee el gatillo y apriete el gatillo mientras se inicia la hidrolavadora.
4. El agua comenzará a fluir desde las boquillas del limpiador de superficies. Asegúrese de que las boquillas no estén obstruidas y que el patrón de rociado no sea errático.

Gire la hidrolavadora y el suministro de agua. Apague y cambie las boquillas antes de continuar si existen problemas.

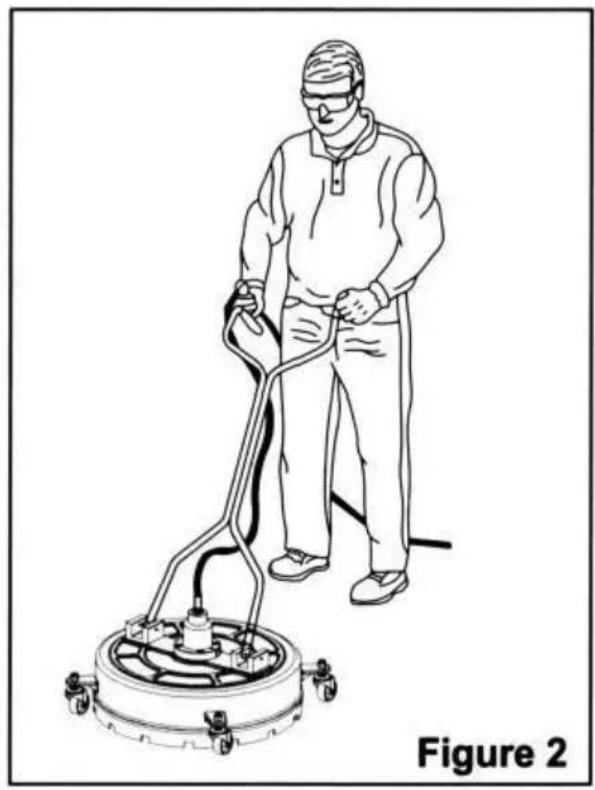

1. Camine lentamente detrás de la unidad, limpiando a medida que avanza. Si se forman rayas, reduzca el ritmo. No permita que la máquina permanezca estacionaria sobre superficies blandas como la madera.

1. Apague la hidrolavadora.
2. Cierre el suministro de agua.
3. Apriete el gatillo de la pistola para aliviar la presión del agua.
4. Desconecte y vacíe la manguera de agua y limpie la unidad. Guarde la unidad en un lugar seco.

DESPUÉS DE CADA USO

Realice las siguientes inspecciones después de cada uso para limpiar el limpiador y prepararlo para el próximo uso.

- Limpie la suciedad o cualquier material extraño que haya debajo de la carcasa y las ruedas. Si es necesario, utilice un paño o esponja para lavar la superficie más limpia y enjuáguela con agua del grifo.

- Compruebe si hay piezas sueltas o cualquier daño.

LIMPIEZA DE BOQUILLAS

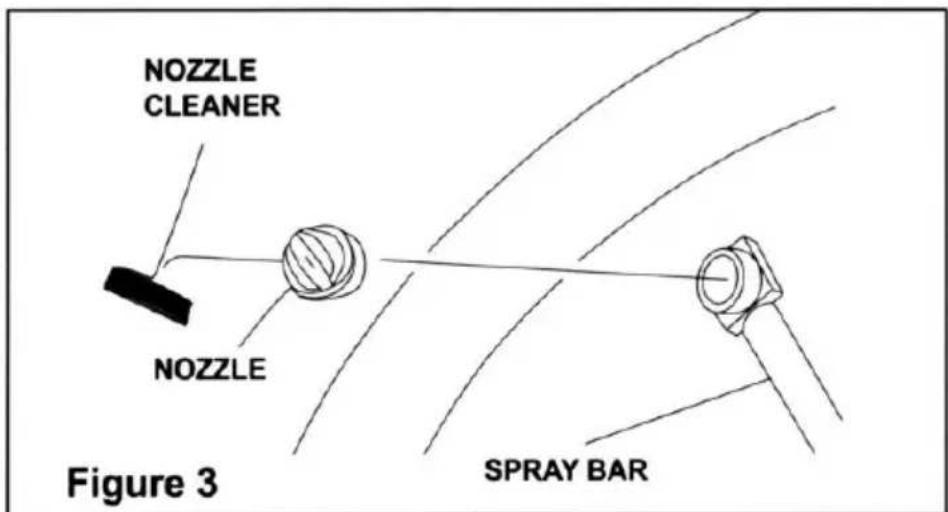

Ver Figura 3.

Una presión excesiva en la bomba (una sensación de pulsación al apretar el gatillo) o una potencia de limpieza inadecuada pueden ser el resultado de una boquilla obstruida o sucia.

1. Apague la hidrolavadora y cierre el suministro de agua. Apriete el gatillo para liberar la presión del agua y desconecte el limpiador de superficie de la manguera de alta presión.
2. Con una llave, retire la boquilla de la barra rociadora. Utilice un limpiador de boquillas (incluido) para limpiar las boquillas.
3. Usando una manguera de jardín, elimine los residuos de la boquilla mediante un lavado a contracorriente (haciendo correr el agua a través de la boquilla hacia atrás o desde afuera hacia adentro).
4. Vuelva a conectar la boquilla a la barra rociadora y apriétela firmemente.

REEMPLAZO DE BOQUILLA

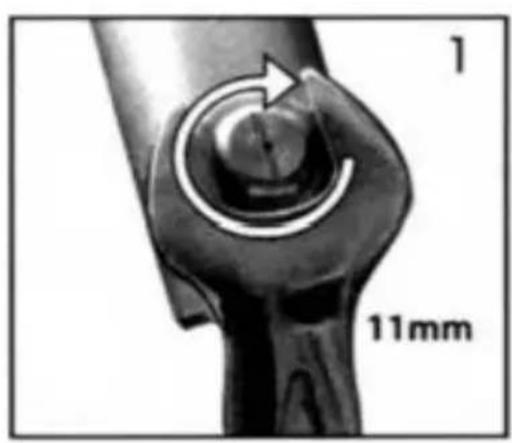

1. Retire la boquilla de la barra rociadora con una llave adecuada.
2. Enjuague los orificios de montaje con agua dulce para limpiar las impurezas.
3. Cubra la rosca de las boquillas nuevas con la cinta de teflón adjunta.
4. Alinee la abertura de la boquilla, vuelva a instalar las boquillas en la barra rociadora. Apriete firmemente.

Nota: Si la boquilla es difícil de quitar, caliéntela con un soplador de aire caliente antes de quitarla.

No.	Nombre	Cantidad	No.	Nombre	Cantidad
1	Carcasa del eje	1	9	Anillo de retención para eje D15	1
2	Junta tórica 40,94*2,62	1	10	Collar espaciador	1
3	Resorte de compresión	1	11	rígido de bolas S6302RS	2
4	Junta tórica 5,28*1,78	2	12	Arandela	1
5	Buje de transmisión con brida	1	13	Eje	1
6	Tapa del extremo del eje	1	14	Arandela	1
7	Junta tórica 14,2*2,4	1	15	Anillo de seguridad para agujero	1
8	Cojinete	1

SOLUCIÓN DE PROBLEMAS
PROBLEMA	PROBABLE CAUSA	CORRECTIVO ACCIÓN
Piezas faltantes	Dañado paquete	Contacte con nuestro Servi de Atención al Cliente pa obtener ayuda .
Inadecuado limpieza fuerza	No suficiente PSI de lavadora a presión	Asegúrese de que la unid produzca un mínimo Hidrolavadora 2.000 PSI .
	Boquilla obstruida o desgastada	Limpie o reemplace las boquillas .
La barra rociadora no gira	Defectuoso, anillo elástico desprendido	¡No utilizar!Contacte con nuestro Servi de Atención al Cliente pa obtener ayuda .
	Inestable conexión , La barra rociadora se ca
	Mal funcionamiento del sello, agua Disparo desde el eslabón giratorio
Excesivo vibración de limpiador de superficies	Boquilla obstruido	Limpie o reemplace las boquillas .
Patrón de limpieza con rayas	Boquilla obstruido	Limpie o reemplace las boquillas .
	Limpieza demasiado rápida	Lento abajo paso .
