BEDIENUNGSANLEITUNG QD-XDP15 Vevor

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfäß durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständend dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updated informieren.

Warnung: Um das Verletzungsrisiko zu verringern, muss Benutzer die Bedienungsanleitung sorgfältig lesen.

EINFÜHRUNG

Herzlichen Glückwunsch zum Kauf Ihres neuen

Rotationsoberflächenreinigers! Sie können sicher sein, dass dieser Reiniger mit Blick auf Qualität und Leistung konstruiert und entwickelt wurde. Jede Komponente wurde strengen Tests unterzogen, um eine f Akzeptanz zu gewährleisten.

Dieser Oberflächenreiniger ist für die Hochdruckreinigung verschiedener Außenflächen wie Beton, Asphalt, Gehwege aus Pflastersteinen, Pooldecks usw. konzipiert. Schließen Sie den rotierenden Oberflächenreiniger an Ihren Hochdruckreiniger an, betätigen Sie den Auslöser und gehen Sie hinterher, um schnell und effizient zu reiniger

SPEZIFIKATIONEN

Max . Druck (PSI/BAR)	4000 / 276
Min . Druck (PSI/BAR)	15 00 / 1 04
Max . Fließen Rate (gal/min)	6

WICHTIGE SICHERHEITSINFORMATIONEN

EINE WARNUNG

Lesen und verstehen Sie alle Anweisungen. Die Nichtbeachtung aller Anweisungen kann zu schweren Verletzungen führen oder Sachschäden

• Die Warnungen, Vorsichtshinweise und Anweisungen in diesem Handbuch können nicht alle möglichen Bedingungen oder Situationen abdecken. Gehen Sie bei der Verwendung dieses Werkzeugs mit gesundem Menschenverstand und Vorsicht vor.

Achten Sie stets auf die Umgebung und stellen Sie sicher, dass das Werkzeug

sicher und verantwortungsbewusst.

- Erlauben Sie Personen nicht, das Produkt zu bedienen oder zusammenzubauen, bevor sie dieses Handbuch gelesen und sich ein umfassendes Verständnis seiner Funktionsweise angeeignet haben.

- Verändern Sie dieses Produkt in keiner Weise. Unbefugte Veränderungen können die Funktion und/oder Sicherheit beeinträchtigen und die Lebensdauer des Produkts verkürzen. Es gibt spezielle Anwendungen für für die das Produkt entwickelt wurde.

- Verwenden Sie das richtige Werkzeug für die jeweilige Arbeit. Versu

Sie NICHT, kleine Geräte dazu zu zwingen, die Arbeit größerer Industriegeräte zu übernehmen. Es gibt bestimmte Anwendungen, für d diese Geräte entworfen. Bei der vorgesehenen Kapazität erledigt es die Arbeit besser und sicherer. Verwenden Sie dieses Gerät NICHT für ein Zweck, für den es nicht vorgesehen ist.

ARBEITEN BEREICH SICHERHEIT

- Überprüfen Sie den Arbeitsbereich vor jedem Gebrauch. Halten Sie Arbeitsbereich sauber, trocken, aufgeräumt und gut beleuchtet . Unordentliche, nasse oder dunkle Arbeitsbereiche können zu Verletzungen führen. Wenn Sie das Produkt in engen Arbeitsbereichen verwenden, können Sie in gefährliche Nähe anderer Schneidwerkzeuge und rotierender Teile geraten.

- Verwenden Sie das Produkt nicht, wenn die Gefahr eines Brandes einer Explosion besteht, z. B. in der Nähe von brennbaren Flüssigkeit Gasen oder Staub. Das Produkt kann Funken erzeugen, die die brennbaren Flüssigkeiten, Gase oder Stäube entzünden.

- Das Produkt nicht mit einer elektrischen Quelle in Berührung bringer. Das Werkzeug ist nicht isoliert und Kontakt kann einen Stromschlag verursachen.

- Halten Sie Kinder und unbeteiligte Personen während der Arbeit mit Gerät vom Arbeitsbereich fern. Erlauben Sie Kindern nicht, mit dem Produkt zu hantieren.

- Achten Sie auf alle Stromleitungen, Stromkreise, Wasserleitungen und andere mechanische Gefahren in Ihrem Arbeitsbereich. Einige dieser Gefahren können vor Ihrem Blick verborgen sein und bei Kontakt zu Verletzungen und/oder Sachschäden führen.

PERSÖNLICHE SICHERHEIT

- Bleiben Sie aufmerksam, achten Sie auf Ihre Handlungen und geher beim Bedienen des Werkzeugs mit Vernunft vor. Benutzen Sie das Werkzeug nicht, wenn Sie müde sind oder unter dem Einfluss von D'Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit bei Bedienen des Werkzeugs kann zu schweren Verletzungen führen.

- Kleiden Sie sich angemessen. Tragen Sie keine weite Kleidung,

baumelnde Gegenstände oder Schmuck. Halten Sie Ihr Haar, Kleidung und Handschuhe von beweglichen Teilen fernhalten. Lose Kleidung, Schmuck oder lange Haare können in beweglichen Teilen eingeklemmt werden. Lüftungsöffnungen am Werkzeug verdecken oft bewegliche Teil und sollten vermieden werden.

- Tragen Sie bei Bedarf die entsprechende persönliche Schutzausrüstur Verwenden Sie eine ANSI Z87.1-konforme Schutzbrille (keine Schutzbrill mit Seitenschutz oder, falls erforderlich, einen Gesichtsschutz. Verwende Sie eine Staubmaske bei staubigen Arbeitsbedingungen. Verwenden Sie auch rutschfeste Sicherheitsschuhe, Schutzhelm, Handschuhe, Staub Sammelsysteme und Gehörschutz, wenn nötig. Dies gilt für alle Person in der Arbeitsbereich.

- Überstrecken Sie sich nicht. Sorgen Sie stets für einen sicheren Sta und halten Sie das Gleichgewicht.

- Benutzen Sie das Gerät nicht, wenn Sie müde sind oder unter Drogeneinfluss stehen, Alkohol oder Medikamente.

- Entfernen Sie Schlüssel oder Schraubenschlüssel, bevor Sie das Werkzeug an eine Druckluft- oder Stromversorgung anschließen oder einschalten. Ein in einem rotierenden Werkzeugteil steckender Schraubenschlüssel oder Schlüssel kann zu Verletzungen führen.

- Sichern Sie das Werkstück nach Möglichkeit mit Klemmen oder eine Schraubstock statt mit der Hand. Diese Sicherheitsvorkehrung ermöglicht die ordnungsgemäße Bedienung des Werkzeugs mit beiden Händen.

REINIGER VERWENDUNG UND PFLEGE

- Wenden Sie keine Gewalt an. Werkzeuge arbeiten besser und sicher wenn sie bestimmungsgemäß verwendet werden. Planen Sie Ihre Arbei und verwenden Sie das richtige Werkzeug für die jeweilige Aufgabe.

- Überprüfen Sie vor jedem Gebrauch und vor dem Anschluss des Reinigers an ein Hochdruckreiniger. Überprüfen Sie sorgfältig, ob der Reiniger ordnungsgemäß funktioniert und seine bestimmungsgemäße Funktion. Ersetzen Sie beschädigte oder verschlissene Teile umgehend. Betreiben Sie den Staubsauger niemals mit einem beschädigten Teil.

- Lagern Sie den Reiniger, wenn er nicht in Gebrauch ist. Bewahren an einem trockenen, sicheren Ort außerhalb der Reichweite von Kinde auf. Überprüfen Sie den Reiniger vor der Lagerung und Wiederverwendung auf einwandfreien Zustand.

- Verwenden Sie nur Ersatzteile, die vom Händler empfohlen werden.

Teile, die evtl. für einen Reiniger geeignet sein, kann bei der Verwen mit einem anderen Reiniger eine Verletzungsgefahr darstellen.

• Verwenden Sie niemals ein Teil mit einem niedrigeren Betriebsdruck der Reiniger.
• Lassen Sie den Reiniger nicht unbeaufsichtigt, wenn er unter Druck
• Drehen Sie den Reiniger nicht um, wenn er durch den Anschluss a einen laufenden Hochdruckreiniger unter Druck steht, um zu vermeiden dass Wasser mit hohem Druck herausspritzt und dabei Verletzungen verursacht werden könnten.

SPEZIFISCH BETRIEB WARNHINWEISE

• Überschreiten Sie NICHT die angegebene PSI-Kapazität.
• Halten Sie beim Betrieb der Maschine Körperteile von den Düsenköp und vom Rand fern.
• Heben Sie die Maschine während des Betriebs NICHT von der Oberfläche und richten Sie die Düsenköpfe NICHT auf Personen.
• Tragen Sie die richtige Sicherheitsausrüstung, einschließlich einer nach ANSI Z87.1 zugelassenen Schutzbrille.
• Nur auf harten, ebenen Oberflächen verwenden.
• An diesem Produkt dürfen keine Änderungen vorgenommen werden.
• Es dürfen nur vom Hersteller gelieferte Aufsätze und/oder Adapter verwendet werden. gebraucht.
• Nicht für die Verwendung durch oder in der Nähe von Kindern gee

Tipp: „+“ steht für zusätzliche Ersatzteile.

Teileliste
Code	Name	Bild	MENGE.

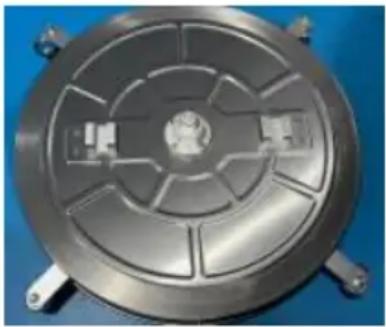

1	Hochdruckreiniger-Oberflächenreiniger		1
2	Unterer Handlauf		1
3	Oberer Handlauf		1
4	Stift ( lang )		2
5	Stift ( kurz )		1
6	R-Stift		3
7	Hochdruckleitung		1
8	Druckpistole		1
9	Schrauben		2+2
10	Nuss		2+2
11	Inbusschlüssel		1
12	Teflonband		1
13	O-Ringe (groß)		2
14	O-Ringe ( klein )		2
15	Ersatzdüsen		2
16	Durchgangslochnadel		1
17	Schraubenschlüssel 19		1
18	Schraubenschlüssel 24		1
19	Schnelladapter-Kit ( M22-14 )		1
20	Schnelladapter-Kit ( M22-15 )		1
Tipp: „+“ steht für zusätzliche Ersatzteile.

VORBEREITUNG & BEDIENUNG

Montage Hochdruckpistole

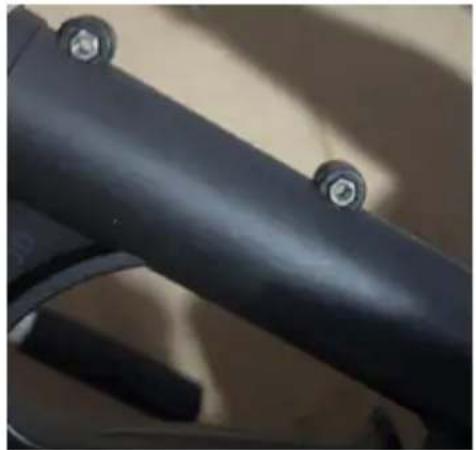

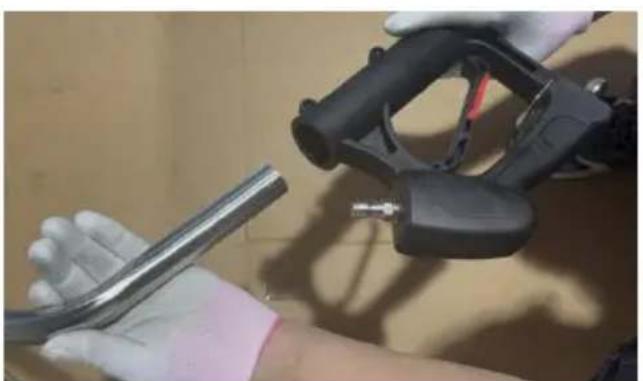

Schritt 1: Führen Sie die Hochdruckpistole in das obere Handlaufrohr

Schritt 2: Muttern und Schrauben einsetzen und festziehen.

EINHEIT MONTAGE (Siehe Figur 1.)

1. Richten Sie die Löcher am unteren Teil des Griffs mit den Löcher Abdeckung aus. Führen Sie die langen Stifte durch die Löcher in Gri Abdeckung und befestigen Sie sie an den Clips.
2. Befestigen Sie den oberen Griff, indem Sie den oberen und untere ausrichten

Loch. Stecken Sie den kurzen Stift durch das ausgerichtete Loch und befestigen

es zum Clip.

1. Schließen Sie den Schlauch an den Auslösegriff und das Drehgeleiter der Gerätebasis an. Tipp: Im Lieferumfang ist ein

1/4-Zoll-Schnellanschlusset für einen schnelleren Anschluss enthalten.

AUFSTELLEN

1. Suchen Sie den Hochdruck-Ablassschlauch an Ihrem Hochdruckreinig und stellen Sie sicher, dass er sicher mit dem Wasserauslass des Hochdruckreinigers verbunden ist.

Schließen Sie das andere Ende des Hochdruck-Auslassschlauchs schne an die Pistole des Rotationsoberflächenreinigers an.

1. Schließen Sie das eine Ende des Wasserversorgungsschlauchs an Ihren Hochdruckreiniger und das andere Ende an eine unter Druck stehende Wasserversorgung an.

VORBEREITUNG & BEDIENUNG

OBERFLÄCHENVORBEREITUNG

1. Entfernen Sie alle losen Rückstände aus dem zu reinigenden Berei
2. Versuchen Sie niemals, die Oberfläche mit Gegenständen zu reinige die aus der zu reinigenden Oberfläche herausragen. gereinigt. Das Auftreffen auf ein erhöhtes Hindernis während des Betriebs beschädigt Maschine. Wenn es dennoch zu einem Kontakt kommt und beim Betrie der Maschine Vibrationen auftreten, beenden Sie die Reinigung und überprüfen Sie die Sprühleiste.

START-UP

1. Verriegeln Sie die Abzugspistole auf der Drehfläche Reiniger in der Position „OFF“ (bewegen Sie den Hebel am Pistolengriff im 90°-Winkel dass er aufliegt gegen den Griff des Handgriffs).

2. Stellen Sie sicher, dass alle Verbindungen sicher sind.

3. Entriegeln Sie die Abzugspistole und drücken Sie die Auslösen beim Starten des Hochdruckreinigers.

4. Wasser beginnt aus den Düsen zu fließen des Oberflächenreiniger Stellen Sie sicher, dass die Düsen nicht verstopft und das Sprühmuste nicht unregelmäßig.

Schalten Sie den Hochdruckreiniger und die Wasserzufuhr aus und wechseln Sie die Düsen, bevor Sie fortfahren, wenn Probleme auftrete

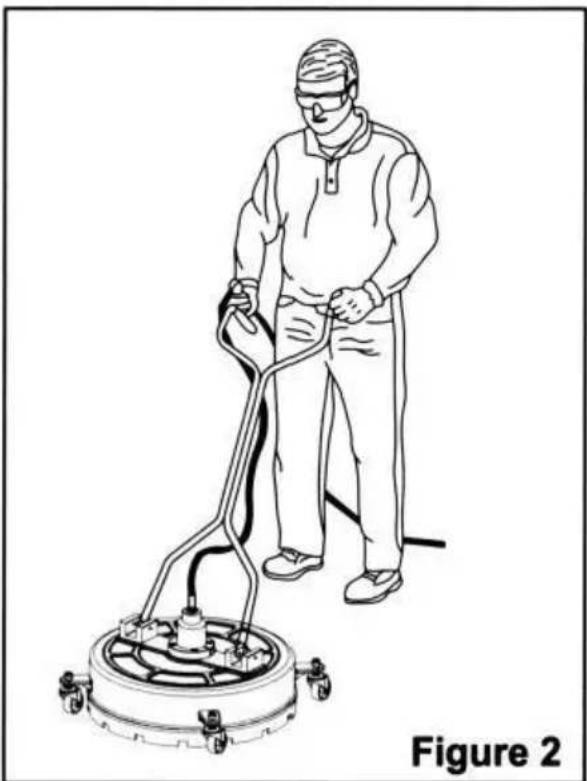

1. Gehen Sie langsam hinter dem Gerät her und reinigen Sie dabei. Streifen entstehen, verlangsamen Sie das Tempo. Lassen Sie die Maschine nicht stehen stationär auf weichen Oberflächen wie Holz.

1. Schalten Sie den Hochdruckreiniger aus.
2. Drehen Sie die Wasserzufuhr ab.
3. Drücken Sie die Abzugspistole, um den Wasserdruck abzulassen.
4. Den Wasserschlauch abtrennen, entleeren und das Gerät abwischen Das Gerät an einem trockenen Ort lagern.

NACH JEDE VERWENDEN

Führen Sie nach jedem Gebrauch die folgenden Kontrollen durch, um Reiniger zu reinigen und für den nächsten Gebrauch.

- Reinigen Sie den Bereich unter dem Gehäuse und den Rollen von Schmutz und Fremdkörpern. Bei Bedarf den Oberflächenreiniger mit einem Tuch oder Schwamm abwaschen und mit Leitungswasser abspül. - Auf lose Teile und eventuelle Beschädigungen prüfen.

DÜSENREINIGUNG

Sehen Abbildung 3.

Ein zu hoher Pumpendruck (ein pulsierendes Gefühl beim Drücken des Abzugs) ODER eine unzureichende Reinigungsleistung können die Folge

einer verstopften oder verschmutzten Düse sein.

1. Schalten Sie den Hochdruckreiniger aus und unterbrechen Sie die Wasserzufuhr. Ziehen Sie den Auslöser, um den Wasserdruck abzulass und den Oberflächenreiniger vom Hochdruckschlauch zu trennen.

2. Entfernen Sie die Düse mit einem Schraubenschlüssel von der Sprühstange. Reinigen Sie die Düsen mit einem Düsenreiniger (im Lieferumfang enthalten).

3. Spülen Sie mit einem Gartenschlauch Schmutz aus der Düse, inde ihn rückwärts spülen (das Wasser rückwärts oder von außen nach inn durch die Düse laufen lassen).

4. Schließen Sie die Düse wieder an die Sprühstange an und ziehen sie fest an.

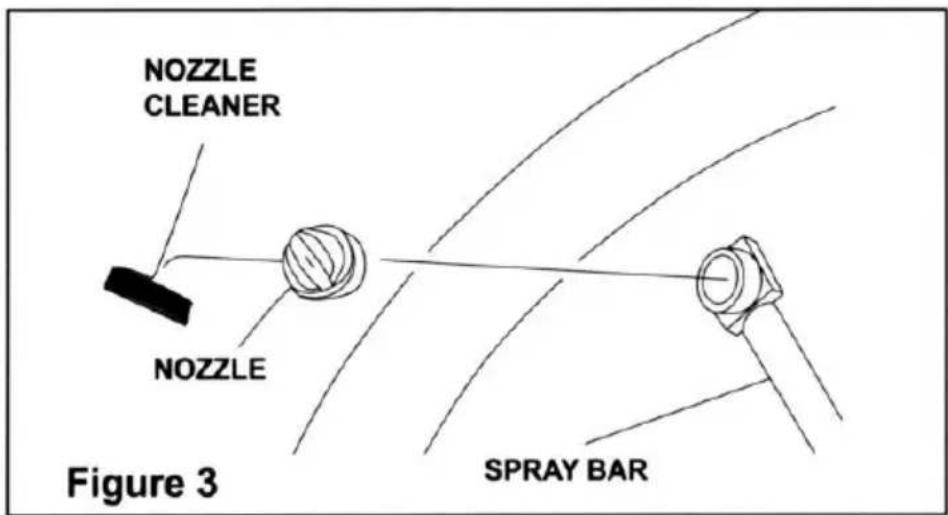

NOZZLE CLEANER NOZZLE Figure 3 SPRAY BAR

DÜSENAUSTAUSCH

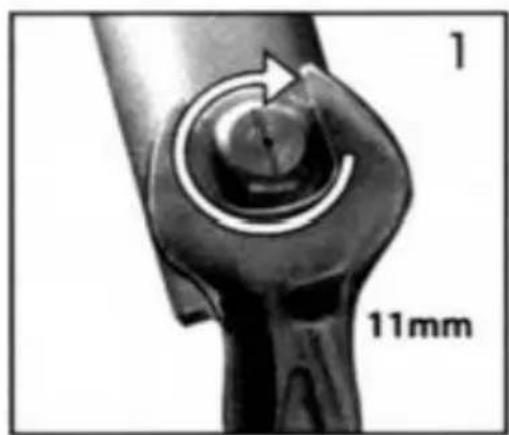

1. Entfernen Sie die Düse mit einem geeigneten Schraubenschlüssel v der Sprühstange.

2. Spülen Sie die Befestigungslöcher mit Süßwasser, um Verunreinigungen zu entfernen.

3. Decken Sie das Gewinde der neuen Düse mit dem beiliegenden Teflonband ab.

4. Richten Sie die Düsenöffnung aus und bringen Sie die Düsen wie der Sprühleiste an. Ziehen Sie sie fest an.

Notiz: Wenn sich die Düse nur schwer entfernen lässt, erwärmen Sie

vor dem Entfernen bitte mit einem Heißluftföhn.

NEIN.	Name	Menge	NEIN.	Name	Menge
1	Wellengehäuse	1	9	Sicherungsring für Welle D15	1
2	O-Ring 40,94*2,62	1	10	Distanzring	1
3	Druckfeder	1	11	Rillenkugellager S6302RS	2
4	O-Ring 5,28*1,78	2	12	Waschmaschine	1
5	Flanschantriebsnabe	1	13	Welle	1
6	Wellenendkappe	1	14	Waschmaschine	1
7	O-Ring 14,2 x 2,4	1	15	Sicherungsring für Bohrung	1
8	Buchse	1

FEHLERBEHEBUNG
PROBLEM	WAHRSCHEINLICH URSACHE	KORREKTUR AKTION
Fehlende Teile	Beschädigt Paket	Wenden Sie sich für Hilfe unseren Kundendienst .
Unzureichend Reinigung Leistung	Nicht genug PSI von Hochdruckreiniger	Stellen Sie sicher, dass d Gerät mindestens Hochdruckreiniger 2.000 PSI
	Düse verstopft oder abgenutzt	Reinigen oder ersetzen Sie die Düsen .
Sprühbalken dreht sich nicht	Defekt, Sprengring gelös	Nicht verwenden!Wenden Sie sich für Hilfe unseren Kundendienst .
	Instabil Verbindung , die Sprühstange ist abgefallen
	Dichtungsfehler, Wasser Drehen mit Schwenkfunktion
ÜbermäßigVibrationOberflächenreiniger	Düse verstopft	Reinigen oder ersetzen Sie die Düsen .
Streifenförmiges Reinigungsmuster	Düse verstopft	Reinigen oder ersetzen Sie die Düsen .
	Zu schnelle Reinigung	Langsam runter Tempo .
