Tipo de producto	Eslinga de cadena
Marca	Vevor
Modelo	DL10mmx3m-4A
Longitud de la cadena	3 metros (10 pies)
Diámetro de la cadena	10 mm (3/8 pulgada)
Capacidad de carga de trabajo (WLL)	18,400 lb (G80)
Material	Acero aleado
Número de ramales	4 ramales
Componentes principales	Anillo de elevación, eslabones de unión, cadena, gancho, gancho de ajuste
Uso recomendado	Elevación de cargas con eslinga de cadena (no para elevación aérea)
Ángulo de elevación	Superior a 40° para carga máxima; 20° a 40°: mitad de la carga; inferior a 20°: prohibido
Precauciones de seguridad	No exceder la WLL, no pararse debajo de la carga, verificar la ausencia de grietas o deformaciones antes de cada uso
Almacenamiento	Limpiar y secar después del uso, almacenar en un lugar seco y ventilado
Mantenimiento	Inspección visual antes de cada uso; mantenimiento por técnico calificado si es necesario
Garantía	Certificado de garantía electrónico disponible en www.vevor.com/support

Preguntas frecuentes - DL10mmx3m-4A Vevor

¿Cuál es la carga máxima de la eslinga de cadena DL10mmx3m-4A?

La capacidad de carga de trabajo (WLL) es de 18,400 lb (grado G80) para una eslinga de 4 ramales utilizada con un ángulo superior a 40°.

¿Puedo usar esta eslinga para elevación aérea?

No, esta eslinga de cadena no está aprobada para elevación aérea. Está diseñada solo para elevación en el suelo.

¿Cómo debo verificar el estado de la eslinga antes de cada uso?

Inspeccione visualmente la cadena para detectar cualquier deformación, grieta, corrosión o ensanchamiento de la abertura del gancho. Asegúrese de que los eslabones no estén torcidos.

¿Qué hacer si la cadena está anudada o torcida?

Nunca anude la cadena. Si aparecen nudos, alisela suavemente antes de usar. Una cadena torcida reduce la capacidad de carga.

¿Qué ángulo de elevación es seguro?

Un ángulo superior a 40° permite una carga máxima. Entre 20° y 40°, la capacidad se reduce a la mitad. Por debajo de 20°, la elevación está prohibida.

¿Cómo mantener la eslinga después del uso?

Límpiela con un paño seco, séquela completamente y guárdela en un lugar seco y ventilado para evitar la oxidación.

¿Puedo reparar yo mismo una eslinga dañada?

No, toda reparación debe ser realizada por un técnico calificado. Nunca use la eslinga si está dañada.

¿Qué accesorios están incluidos con este modelo?

El producto incluye la eslinga de cadena completa con un anillo de elevación, eslabones, ganchos y un gancho de ajuste.

¿Dónde puedo encontrar el certificado de garantía?

El certificado de garantía electrónico está disponible en el sitio web www.vevor.com/support.

¿Puedo usar esta eslinga para cargas de forma irregular?

Sí, pero asegúrese de que la carga esté distribuida uniformemente en cada ramal y que se respete el ángulo. Evite los bordes afilados que podrían dañar la cadena.

MANUAL DE USUARIO DL10mmx3m-4A Vevor

Técnico Certificado de soporte y garantía electrónica www.vevor.com/support

MANUAL DEL USUARIO DE LA ESLINGA DE CADENA

Modelo: 10×1,5m-A4 ; DL10mmx1.8m-2B ; DL8mmx1.5m-2A ; DL8mmx1.8m-2A ; DL6mmx1.5m-4A ; 8×3m-B ; DL8mmx3m-4B ; 8 × 1,5 mA ; 8×1,5 mC ; DL10mmx3m-4A ; 8×2m-A2 ; 8×1m-A3

NOTA: Lo que se muestra es sólo para fines ilustrativos. ¡Consulta tu compr

1. Lea este material antes de utilizar este producto. De lo contrario, s pueden producir lesiones graves.
2. La eslinga de cadena de brida debe usarse de manera flexible y estrictamente prohibido usarla obligatoriamente cuando las conexiones individuales sean inflexibles.
3. No exceda el WLL (límite de carga de trabajo) para la eslinga de de brida. No aprobado para elevación por encima de la cabeza.
4. Después del uso, séquelo antes de guardarlo para evitar que la oxidación de los pernos afecte el uso.
5. Los procedimientos que no se explican específicamente en este ma deben ser realizados únicamente por un técnico calificado.

Para evitar lesiones graves por fallas de la herramienta, no la us. Cuando esté dañada:

1) Verifique el estado general del producto antes de cada uso.

¿Se ensancha la apertura del gancho?

¿Está deformada la cadena de brida?

Si hay grietas en todas las partes.

Antes de cada uso, verifique si la cadena de brida funciona correctar antes del uso real. Si la cadena de brida no funciona correctamente, las instrucciones de inspección para ver si ocurre el problema.

2) Para evitar lesiones graves, tenga cuidado al solucionar problemas la cadena de brida defectuosa y resuelva todos los problemas antes usarla. Si la solución proporcionada en la guía de solución de problema no puede resolver el problema, solicite a técnicos calificados que revi: la cadena de brida antes de usarla.

3) Asegúrese de que la cadena de brida sea lo suficientemente segu para continuar usándola. Deseo que la cadena de brida pueda brinda comodidad en el trabajo.

PRECAUCIÓN:

7. Lea atentamente las instrucciones y procedimientos para operaciones seguras.

8. INSPECCIONES atentas:

7) Antes de cada uso: Cada vez que se utiliza la cadena de bi visualiza

Se debe realizar una inspección para determinar si existen condiciones anormales, como grietas, flexión, deformación, etc.

8) Después de cada uso: Después de cada uso, si la cadena d brida está tensa

De manera anormal, se debe avisar al fabricante o al personal o mantenimiento autorizado del proveedor para que lo revise inmediatamente.

Sugerencias para el uso seguro de la cadena de brida

• No anude la cadena cuando utilice la cadena de brida.
• Cuando utilice la cadena de brida, asegúrese de que esté recta, s doblarse ni torcerse.
• Debido al envío o transporte, la cadena de brida puede tener nude la conexión entre el anillo y el gancho. Aliselos antes de usarlos
• NADIE puede permanecer debajo al izar mercancías mediante cadenas de brida.
• Cuando utilice la cadena de brida, confirme si los productos se pueden levantar con la cadena y si la dureza de la cadena daña productos.

Guarde este manual

MODEL AND PARAMETERS

NOTA: Por favor haga coincidir su compra.

Modelo	10×1,5m-A4	DL10mmx1.8m-2B
Límite de carga d trabajo(Todas las partes)	110 00 libras (G80)	110 00 libras (G80)
Tamaño de	10 mm (3/8 pulgada)	10 mm (3/8 pulgadas)
Longitud de la	5 pies (150 cm)	6 pies (180 cm)
Material	Aleación de acero	Aleación de acero
Contenido del	Eslinga de cadena*1+Manua	Eslinga de cadena*1+Manua
Modelo	DL8mmx1.5m-2A	DL8mmx1.8m-2A
Límite de carga d trabajo(Todas las partes)	6600 libras (G80)	6600 libras (G80)
Tamaño de	8 mm (5/16 pulgadas)	8 mm (5/16 pulgadas)
Longitud de la	5 pies (150 cm)	6 pies (180 cm)
Material	Aleación de acero	Aleación de acero
Contenido del	Eslinga de cadena*1+Manua	Eslinga de cadena*1+Manua

Modelo	DL6mmx1.5m-4A	8×3m-B
Límite de carga d trabajo(Todas las partes)	6600 libras (G80)	11000 libras (G80)
Tamaño de	6 mm (1/4 pulgada)	8 mm (5/16 pulgadas)
Longitud de la	5 pies (150 cm)	10 pies (300 cm)
Material	Aleación de acero	Aleación de acero
Contenido del	Eslinga de cadena*1+Manua	Eslinga de cadena*1+Manua

Modelo	DL8mmx3m-4B	8×1,5mA
Límite de carga d trabajo(Todas las partes	11000 libras (G80)	11000 libras (G80)
Tamaño de	8 mm (1/4 pulgada)	8 mm (5/16 pulgadas)
Longitud de la	10 pies (300 cm)	5 pies (150 cm)
Material	Aleación de acero	Aleación de acero
Contenido del	Eslinga de cadena*1+Manual	Eslinga de cadena*1+Manual
Modelo	8×1,5 mC	DL10mmx3m-4A
Límite de carga d trabajo(Todas las partes	11000 libras (G80)	18400 libras (G80)
Tamaño de	8 mm (1/4 pulgada)	10 mm ( 3/8 pulgada)
Longitud de la	5 pies (150 cm)	10 pies (300 cm)
Material	Aleación de acero	Aleación de acero
Contenido del	Eslinga de cadena*1+Manual	Eslinga de cadena*1+Manual

Modelo	8×2m-A2	8×1m-A3
Límite de carga d trabajo(Todas las partes)	11000 libras (G80)	11000 libras (G80)
Tamaño de	8 mm (5/16 pulgadas)	8 mm (5/16 pulgadas)
Longitud de la	6,5 pies (200 cm)	3,2 pies (100 cm)
Material	Aleación de acero	Aleación de acero
Contenido del	Eslinga de cadena*1+Manua	Eslinga de cadena*1+Manua

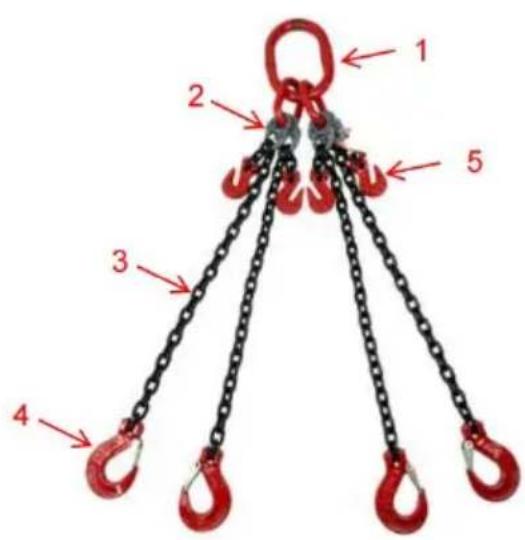

STRUCTURE DIAGRAM

1. Anillo de elevación
2. Hebilla de mariposa
3. cadena
4. Gancho
5. Gancho de ajuste

NOTA: Lo que se muestra es s para fines ilustrativos. ¡Consulta 1 compra!

INSTRUCTIONS

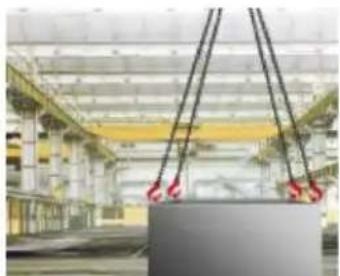

Cómo utilizar la eslinga de cadena:

1. La grúa engancha el anillo de elevación.
2. El gancho de la eslinga de cadena engancha la mercancía en las esquinas.
3. Asegúrese de que la cadena no esté torcida ni anudada.
4. Asegúrese de que el peso esté distribuido uniformemente en cada cadena.
5. Levante lentamente al levantar; no deje que la mercancía se inclir
6. Al levantar la mercancía, nadie podrá permanecer debajo.
7. El ángulo entre la cadena y la mercancía deberá cumplir las sigu reglas:

1) > 40^ , se recomienda izar de esta manera, que no excederá el límite de carga de trabajo.

2) 20^<<40^ , solo puede soportar la mitad de la carga límite de tra

3) < 20^ , no está permitido izar de esta manera, lo cual es muy ins

1. Cada pata contiene ganchos de ajuste en la parte superior de ca lo que proporciona una longitud de cadena precisa

ajustamiento.

• No exceda el WLL (límite de carga de trabajo).
• Después de su uso, limpie y seque el producto y guárdelo en un seco y ventilado.

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importado a AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NS 2122 Australia

Importado a EE. UU.: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Ma

UK

REP

YH CONSULTING LIMITED.
