MANUAL DE USUARIO GUD3C04PWRKIT IOGEAR

Interruptor de KVM de 2 puertos USB-C™ con suministro de energia

GUD3C04

PART NO.Q1595

Package Contents

1 x interruptor de KVM de 2 puertos USB-C
2 x cables USB-C a USB-C
1 x selector de puerto remoto
1 x guia de inicio=rápido
1 x garantía

Requisitos del sistema

Consola

Monitor HDMI
- Teclado USB con cable estandar
- Mouse USB estandar de 3 botones con cable

Computadoras

Fuentes USB-C con modo DP Alt sobre USB-C
- Compatible avec les apparéil Thunderbolt™ 3

Alimentación

• Para un rendimiento optimo, recomendamos utilizar un suministro de alimentación de 100 W USB-C PD con certificación de fuente de alimentación limitada (LPS) (no incluido).

Sistemas operativos

• Windows® 10 (32/64 bit)+
  Mac OS X 10.12+
• iPadOS® 12.1+, iPad Pro® 3rd generation (2018)
  AndroidTM 8 + 2

Para una mayor experiencia HID, se recomienda iPadOS ^3 13+

Samsung DeX® compatible con Galaxy S10/S10+/S10e, Note9, S9/S9+, Note8, S8/8+ y Tab S4. Otros dispositivos Android son compatibles con la pantalla de espejo.

USB Type-C y USB-C son marcas registradas de USB Implementers Forum. Thunderbolt y el logotipo de Thunderbolt son marcas commerciales de Intel Corporation o sus subsidiaries en los EE. UU y / o en otros pañes. Los关键时刻 HDMI, la interfaz multimedia de alta definición HDMI y el logotipo de HDMI son marcas commerciales o MARCAS Registradas de HDMI Licensing Administrator, Inc. Windows es una marca registrada o una MARCA 商務有限公司 of Microsoft Corporation en los Estados Unidos y/o enotiros pañes. Mac, macOS, iPadOS y iPad Pro son marcas commerciales de Apple Inc., registrations en los EE. UU. IOS es una MARCA 商務有限公司 of Cisco en los EE. UU yotiros paies y seutiliza bajo licencia y enotiros paies. Android es una MARCA registrada de Google LLC. Samsung y Samsung DeX son marcas registradas de Samsung Electronics Corp., Ltd. Todas las dernas MARCAS registradas son propidad de sus respectivos dueños. Samsung DeX compatible con Galaxy S10/S10+/S10e, Note9, S9/S9+, Note8, S8/8+ y Tab S4. Otros dispositivos Android son compatibles con la pantalla de espejo. Este producto no es fabricado, patrocinado, licenciado ni distribuido por Samsung Electronics.

1. Puerto de alimentación USB-C (suministro de alimentación USB-C no incluido en el paque).
2. El puerto de transferencia de la alimentación requiere un adaptor de alimentación externo USB-C. Para un rendimiento optimo, use un suministro de alimentación de 100 W USB-C PD con certificación de fuente de alimentación limitada (LPS). El primer suministro de alimentación de 15 W abastecera el KVM, elsignificante de 10 W abastecera el dispositivo USB-C connectado al puerto n.o 2, elultimate de 75 W abastecera el dispositivo USB-C connectado al puerto n.o 1. Si no hay alimentacion externa connectada, el KVM tomará 15 W del dispositivo USB-C connectado al puerto n.o 1.

3. Salida de video HDMI

4. Hasta 3840 x 2160 a 30 Hz para fuentes de computadoras portátils USB-C
   Hasta 1920 x 1200 a 60 Hz para fuentes de Telefonos inteligentes USB-C

5. Puerto de selector remoto.

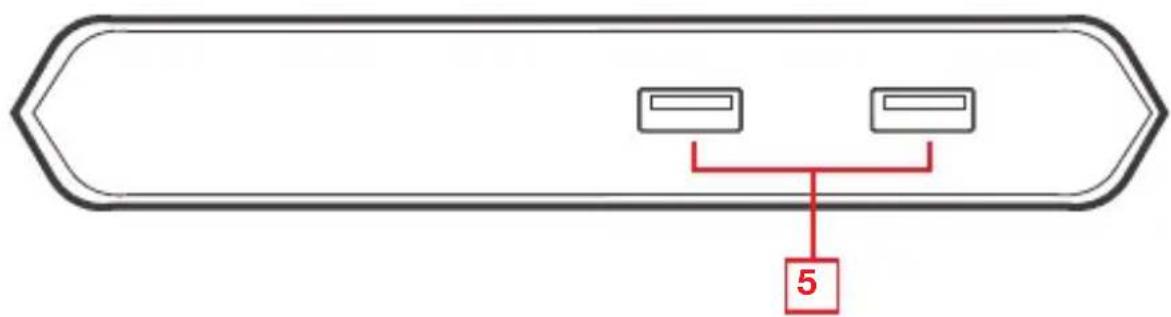

   5.2 x puertos USB 3.0 tipo A para partir periféricos.

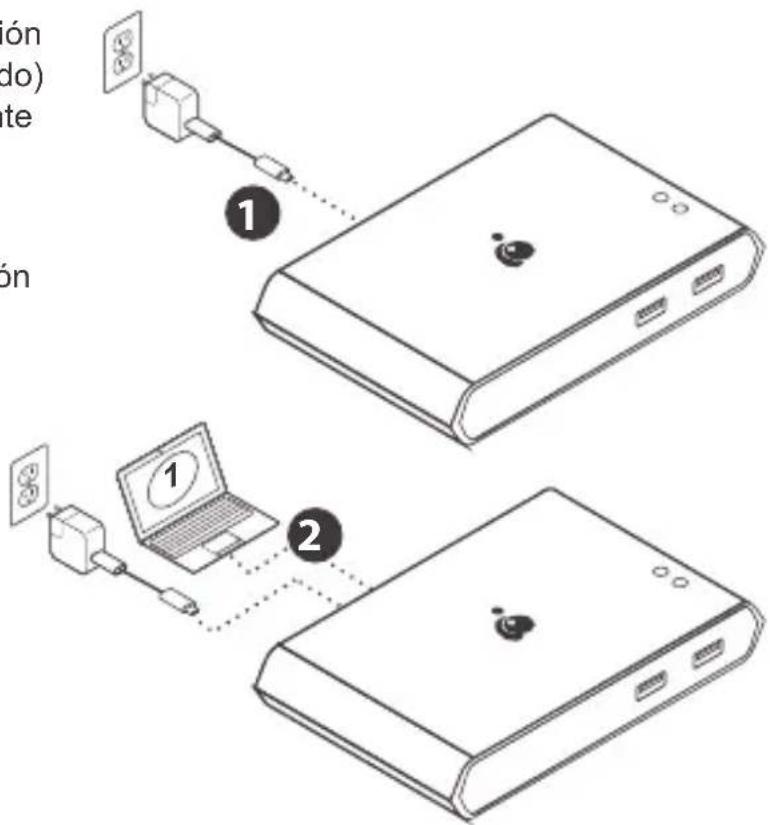

Paso 1

Conecte un adaptor de alimentacion USB-C externo (optional y no incluido) al puerto de alimentacion y a la fuente de alimentacion para que sea compatible con el suministro de energia. Recommendamos no desconectar la fuente de alimentacion durante la instalacion.

Paso 2

Conecte el cable USB-C incluido desde su computadora USB-C alpuerto principal n.°1 (suministrode energia de hasta 75 W cuando seconcta una alimentacion externa USB-C de 100 W).

Paso 3

Conecte el cable USB-C incluido desde su USB-C dispositivo alpuerto n.°2 (suministro deenergia de hasta 10 W cuando se conecta una alimentacion externa USB-C de 100 W).

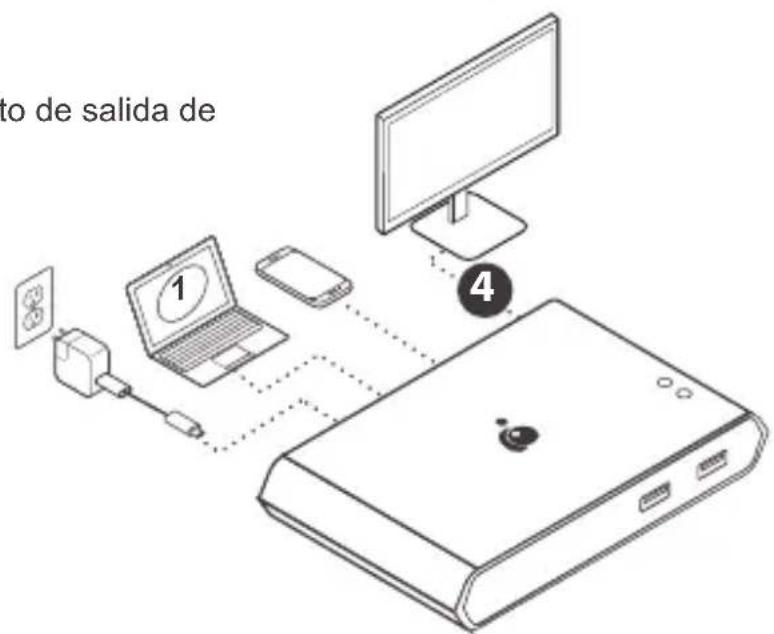

Paso 4

Conecte un cable HDMI al puerto de calidad de video y a un monitor HDMI.

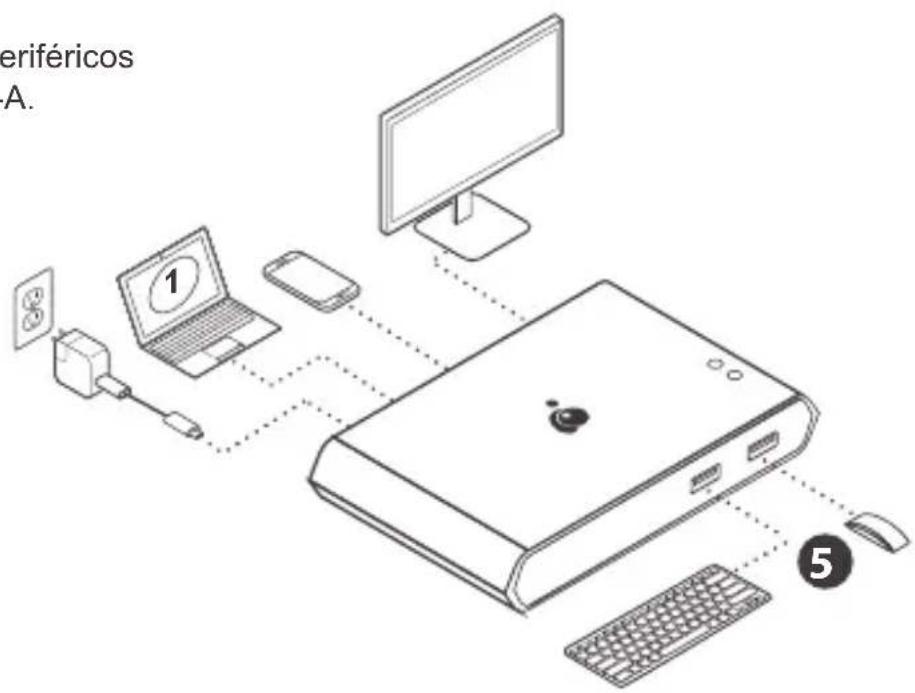

Paso 5

Conecte los dispositivos periféricos USB-A a los puertos USB-A.

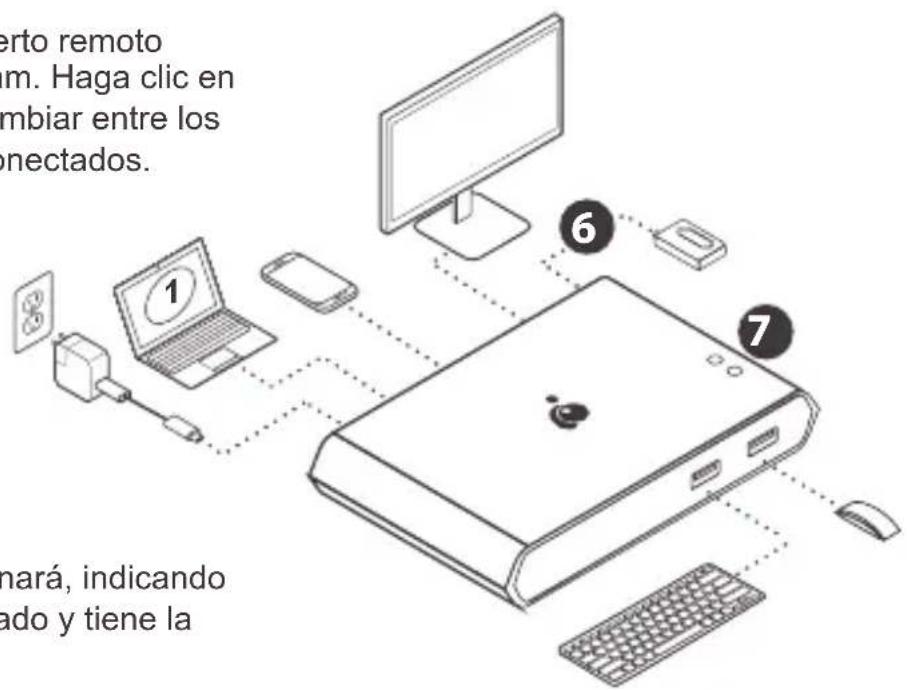

Paso 6

Conecte el selector de puerto remoto incluido al puerto de 2,5 mm. Hagablick en el selector remoto paraonianerlos dosdispositivosUSB-Cconectados.

Paso 7

El LED del puerto se iluminará,indicando\ que puerto está seleccionado y tiene la\ atencion de KVM.

Tanto el LED del puerto n.° 1 como el del puerto n.° 2 parpadearán si el KVM consume más de 15 W y, por lo tanto, nécessita connectarse a un adaptor de alimentación USB-C externo.

Información sobre interferencias de la Comisión federal de通讯icas (FCC)

Este equipo fue sometido a pruebas, y se determino que cumple con los limites para los servicios digitales de Clase B, según se specifiesca en la sección 15 de las normas de la FCC. La finalidad de these limits es proveer una proteccion reasonable contra las interferencias perjudiciales en las instalaciones residenciales. Todo cambio o modificacion a este equipo suepe invalidar la autorizacion al usuario para operarlo. Este equipo genera, utilizes y possible irradian energia de radiofrecuencia. Si no se instala y utilizes de acuerdo con las instrucciones,uede causar interferencias perjudiciales para las comunicaciones radiales.No obstarne, no se garantiza la ausencia de interferencia en una instalacion en particular. Si este equipo genera interferencias perjudiciales para la recepcion de radio o de television, lo qual se peut determinar encendiando y apagando el equipo, el usuario可以选择 tratar de corrigir la interferencia mediante uno los siguientes métodos:

• Cambiar la orientacion o laubicacion de la antenna receptora
• Aumentar la distancia entre el equipo y el receptor
• Conectar el equipo a un tomacorriente de un circuito diferente al que está conectado el receptor
• Solicitar asistencia al vendedor o a un的技术ico especializzato en radio y television

Precauciones de la FCC: Todo cambio o modificacion no aprobado especificamente por el responsable deblemientouede invalidarla autorizacion del usuario para operar este equipo.

Este dispositivo cumple con la Parte 15 de las normas de la FCC. La operation está sujeta a las siguientes dos conditiones:

(1) este dispositivo no podra occasionar interferencia daña, y
(2) este dispositivo deben aceptar toda interferencia recibida, incluida la interferencia que pudiera occasionar un mal funciona.

Declaración de la CE:

Este dispositivo fue probado y se determinó que cumple con las siguientes normas de la Unión Europea: Capacidad electromagnética (2004/108/CE), Baja tensión (2006/95/CE) y R&TTED (1999/5/CE).

Garantía limitada

Información sobre la garantía

Este produit está protegado por una garantía limitada de 3 años. Para Obtener los关键时刻 y conditiones de esta garantía, visite https://www.iogear.com/support/warranty

Registre el producto en linea en https://www.iogear.com/register

Información importante sobre el producto

Modelo de producto

Numero de série

Contacto

jESTAMOS AQUI PARA AYUDARLE!

NECESITA AYUDA CON LA CONFIGURACION DE Este PRODUCTO?

Asegüresede:

1. Visitar www.iogear.com para Obtener más información sobre nuestros productos
2. Visitar www.iogear.com/support para Obtenerridge en directo y soporte的技术ico sobre el producto
