MANUAL DE USUARIO SF 1340 Orbegozo

Avenida de Santiago, 86

30007 Murcia, España

[e-mail]

www.orbegozo.com

Made in P.R.C.

Lea atentamente este manual antes de utilizar este aparato y guárdelo para futuras consultas. Sólo así podrá obtener los mejores resultados y la máxima seguridad de uso.

1. Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlo los niños sin supervisión.

2. Se deberá supervisar a los niños para asegurarse de que no juegan con este aparato.

3. Mantenga el aparato y su cable fuera del alcance de los niños menores de 8 años.

4. PRECAUCIÓN: Para la seguridad de sus niños no deje material de embalaje (bolsas de plástico, cartón, polietileno etc.) a su alcance.

5. Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, el servicio técnico o cualquier otro profesional cualificado.

6. No desconecte nunca tirando del cable.

7. No lo ponga en funcionamiento si el cable o el enchufe están dañados o si observa que el aparato no funciona correctamente.

8. No manipule el aparato con las manos mojadas.

9. No sumergir el aparato en agua o cualquier otro líquido.

10. Antes de su limpieza observe que el aparato está desconectado.

11. El aparato debe instalarse de acuerdo con la reglamentación nacional para instalaciones eléctricas.

12. Este aparato es sólo para uso doméstico.

13. En caso de necesitar una copia del manual de instrucciones, puede encontrarla en www.orbegozo.com.

14. ADVERTENCIA: En caso de mala utilización, existe riesgo de posibles heridas.

- Nunca introduzca los dedos, lápices o cualquier otro objeto a través de la rejilla cuando el ventilador se encuentre en funcionamiento.

- Desenchufe el aparato cuando lo mueva de un sitio a otro.

- Al poner en marcha el aparato asegúrese de colocarlo sobre una superficie plana y estable para evitar que vuelque.

- NO USE el ventilador en una ventana. La lluvia puede ocasionar un peligro de naturaleza eléctrica. No deje el ventilador en funcionamiento cerca de donde se haya recogido agua para evitar posibles riesgos de carácter eléctrico.

- No cuelgue el ventilador ni lo monte en una pared o en el techo.

• Mantenga el ventilador alejado de productos químicos, aceites y humedad.
• Durante su limpieza, asegúrese de no salpicarlo con agua y no use aceite, alcohol u otros productos químicos que puedan deformar el cuerpo del ventilador o causar daños eléctricos.
• Mantenga el ventilador alejado de cortinas, ropa o cualquier otro artículo que pueda interferir en su funcionamiento.
• Apague todos los interruptores y desenchufe el aparato si no va a usarlo durante un cierto periodo de tiempo.
• Nunca use el ventilador antes de terminar de montarlo para evitar accidentes.

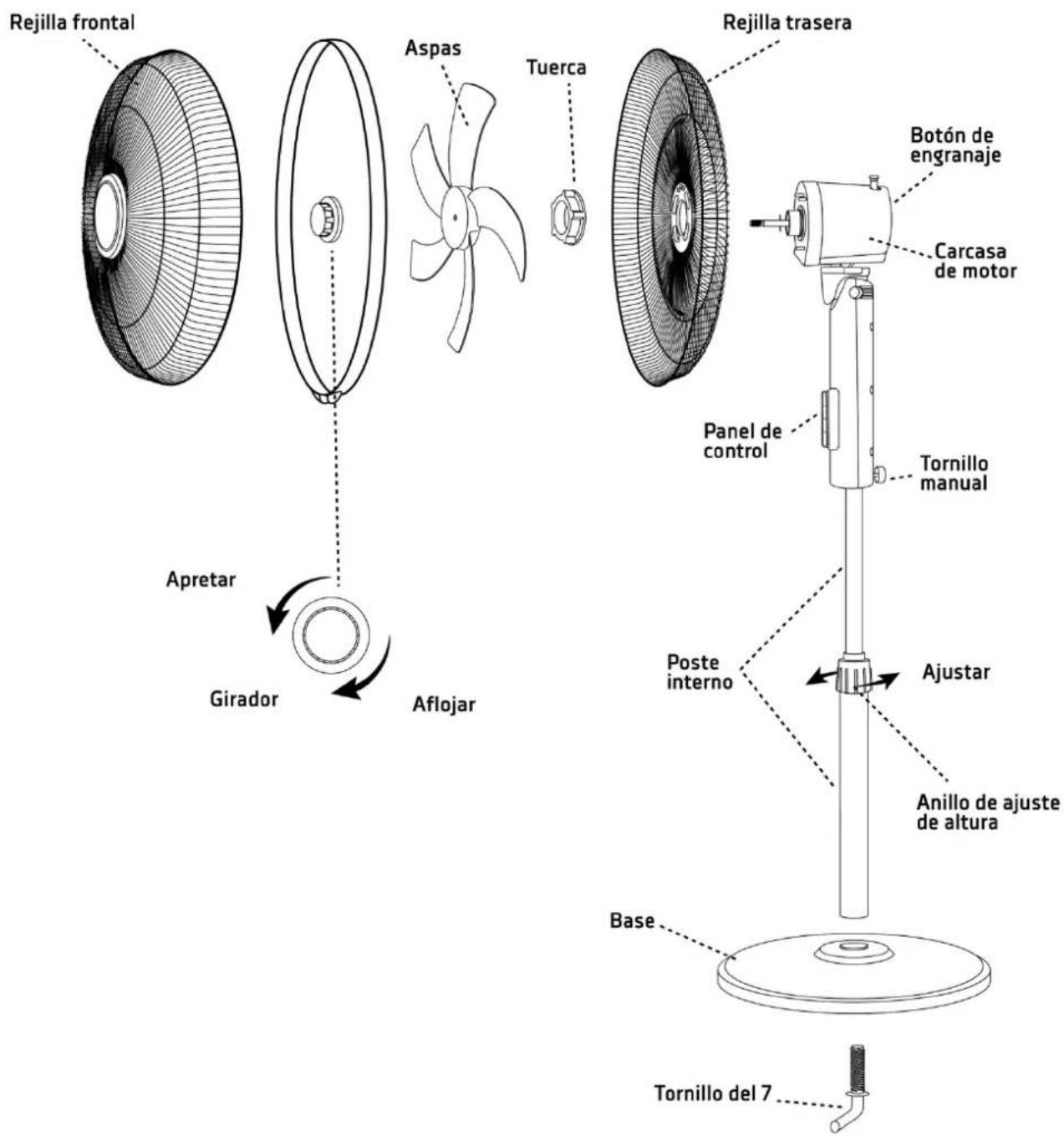

ESTRUCTURA

Rejilla frontal Aspas Tuerca Rejilla trasera Botón de engranaje Carcasa de motor Panel de control Tornillo manual Ajustar Poste interno Apretar Girador Aflojar Anillo de ajuste de altura Base Tornillo del 7

INSTRUCCIONES DE MONTAJE

1. Instale el poste sobre la base y únalos con el tornillo del 7. Elija la altura deseada del poste interno y ajústela apretando el anillo de ajuste de la altura.

2. Introduzca el poste interno en el cuerpo del ventilador y apriete el tornillo manual para que quede fijado al poste.

3. Coloque la rejilla trasera sobre el frontal del motor con el asa hacia arriba. Apriete la tuerca de plástico para fijar la rejilla. Inserte el aspa en el eje del motor y enrosque el girador. Coloque el anillo de sujeción en la rejilla frontal y después junte las dos rejillas por éste. Apriete el tornillo del anillo de sujeción para que ambas rejillas queden fijas.

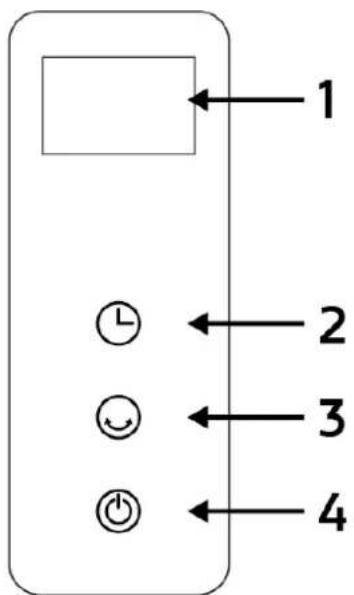

FUNCIONAMIENTO DEL PANEL DE CONTROL

1 2 3 4

1. DISPLAY
2. TEMPORIZADOR
3. OSCILACIÓN
4. ON/OFF

1. VELOCIDADES
2. MODOS
3. ON/OFF
4. TEMPORIZADOR
5. OSCILACIÓN

- TIMER Temporizador. Cada vez que pulse este botón el temporizador aumentará 1 hora desde un mínimo de 1 hora hasta un máximo de 12 horas. Cuando pase el tiempo seleccionado el ventilador se apagará.

- Oscilación. Para activar la función oscilación pulse este botón, para desactivarla, vuélvalo a pulsar.

- SPEED Velocidad. Este botón selecciona el tipo de velocidad: baja (F1), media (F2) y alta (F3).

- ON / OFF Encendido. Pulse este botón para encender o apagar el ventilador.

CUIDADO, LIMPIEZA Y MANTENIMIENTO

• Las aspas y las rejillas se deben limpiar regularmente para su mejor funcionamiento. Desconecte el ventilador y siga las instrucciones de montaje en sentido inverso para quitar las aspas y las rejillas antes de limpiarlas. Limpie con un paño húmedo y seque con una toalla seca.
• Nunca sumerja ninguna pieza en agua. Únicamente limpie el ventilador con un paño húmedo, para secarlo inmediatamente con una toalla seca.
• Siempre guarde su ventilador en un lugar fresco y seco.

ELIMINACIÓN DEL ELECTRODOMÉSTICO VIEJO

En base a la Norma europea 2012/19/EU de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eliminación de su electrodoméstico viejo.

DECLARACIÓN DE CONFORMIDAD:

Este dispositivo cumple con los requisitos de la Directiva de Baja Tensión 2014/35/EU y los requisitos de la directiva de Compatibilidad Electromagnética 2014/30/EU.

GARANTÍA

Este aparato está cubierto y cuenta con el derecho de la garantía legal conforme a la legislación vigente desde la fecha de compra. Conserve el ticket de compra para poder reclamar su derecho a la garantía. Para encontrar el servicio más cercano a su localización contacte a través del siguiente enlace web: https://orbegozo.com/asistencia-tecnica/

Para cualquier tipo de consulta, duda o incidencia puede ponerse en contacto con nosotros a través de nuestro correo electrónico reflejado en la página principal de este manual o a través de nuestro servicio de asistencia técnica en https://orbegozo.com/contacto/

Orbegozo no se hace responsable de los componentes y accesorios que son objeto de desgaste debido al uso, así como los compuestos perecederos o que se hayan deteriorado por un uso indebido. Tampoco se hará responsable si el propietario ha modificado técnicamente el aparato. Consulte las condiciones legales en nuestra página web.

ENGLISH

Safety instruction

ESPECIFICACIÓN TÉCNICA ERPREGLAMENTO (UE) 206/2012 Y (UE) 2016/2282 DIRECTIVA 2009/125/CE
Descripción	Símbolo	Valor	Unidad
Caudal máximo del ventilador	F	18.2	M^3/min
Potencia utilizada por el ventilador	P	48.9	W
Valor de servicio	SV	0.7	(M^3/min)/W
Consumo de energía en modo de espera	P_SB	0.14	W
Nivel de potencia acústica del ventilador	L_WA	63.9	dB (A)
Velocidad máxima del aire	C	4.3	metros/seg
Norma de medición del valor de servicio	EN IEC 60879:2019
Datos de las personas de contacto para obtener más información	Sonifer S.A. Avda Santiago 86, 30007, Murcia, Spain.

ERP TECHNICAL SPECIFICATIONREGULATION (EU) 206/2012 AND (EU) 2016/2282DIRECTIVE 2009/125/EC
Description	Symbol	Value	Unit
Maximum fan flow rate	F	18.2	M^3/min
Fan power input	P	48.9	W
Service value	SV	0.7	(M^3/min)/W
Standby power consumption	P_SB	0.14	W
Fan sound power level	L_WA	63.9	dB (A)
Maximum air velocity	C	4.3	metros/seg
Measurement standard for service value	EN IEC 60879:2019
Contact details for obtaining more information	Sonifer S.A. Avda Santiago 86, 30007, Murcia, Spain.
SPÉCIFICATIONS TECHNIQUES ERP RÈGLEMENT (UE) 206/2012 ET (UE) 2016/2282 DIRECTIVE 2009/125/CE
Description	Symbole	Valuer	Unité
Débit d'air maximal	F	18.2	M^3/min
Puissance absorbée	P	48.9	W
Valeur de service	SV	0.7	(M^3/min)/W
Consommation d'électricité en mode «veille»	P_SB	0.14	W
Niveau de puissance acoustique	L_WA	63.9	dB (A)
Vitesse maximale de l'air	C	4.3	metros/seg
Norme de mesure de la valeur de service	EN IEC 60879:2019
Coordonnées de contact pour tout complément d'information	Sonifer S.A. Avda Santiago 86, 30007, Murcia, Spain.

ESPECIFICAÇÃO TÉCNICA DO ERPREGULAMENTO (UE) 206/2012 E (UE) 2016/2282DIRETIVA 2009/125/CE
Designação	Símbolo	Valor	Unidade
Débito máximo do ventilador	F	18.2	M^3/min
Potência absorvida do ventilador	P	48.9	W
Valor de serviço	SV	0.7	(M^3/min)/W
Consumo energético em modo espera	P_SB	0.14	W
Nível de potência sonora do ventilador	L_WA	63.9	dB (A)
Velocidade máxima do ar	C	4.3	metros/seg
Norma de medição para o valor de serviço	EN IEC 60879:2019
Elementos de contacto para mais informações:	Sonifer S.A. Avda Santiago 86, 30007, Murcia, Spain.
ESPECIFICACIÓ TÈCNICA ERPREGLAMENT (UE) 206/2012 I (UE) 2016/2282DIRECTIVA 2009/125/CE
Descripció	Símbol	Valor	Unitat
Cabal màxim del ventilador	F	18.2	M^3/min
Potència utilitzada pel ventilador	P	48.9	W
Valor de servei	SV	0.7	(M^3/min)/W
Consum denergia en mode despera	P_SB	0.14	W
Nivell de potència acústica del ventilador	L_WA	63.9	dB (A)
Velocitat màxima de l'aire	C	4.3	metros/seg
Norma de mesura del valor de servei	EN IEC 60879:2019
Dades de les persones de contacte per obtenir més informació	Sonifer SA Avda Santiago 86, 30007, Múrcia, Spain .
