MANUAL DE USUARIO DOE7900BB DE DIETRICH

MANUAL DE INSTRUCCIONES

MANUAL DO USUARIO

Dear Customer,

Advertencias importantes 65

Conexión eléctrica 74

Presentación del aparato 75

Accesorios 76

Especificaciones técnicas 77

Instalación del aparato 77

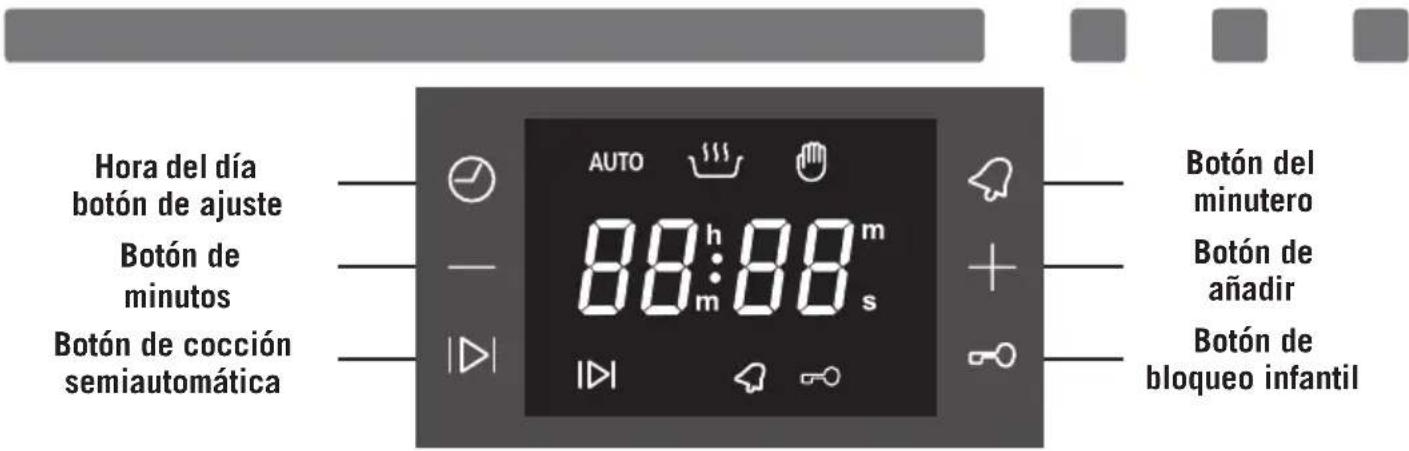

Panel de control 83

Uso del horno 85

Uso de la parrilla 86

Uso del asador de pollo 86

Tipos de programas 87

Recomendaciones acerca de la cocción 88

Tabla de cocción 89

Mantenimiento y limpieza 90

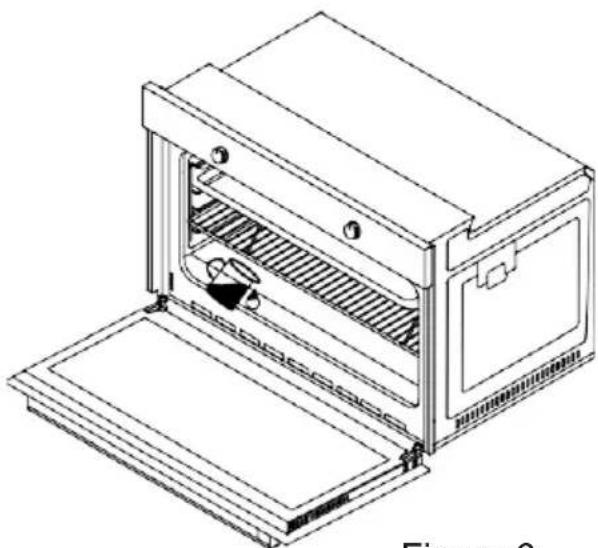

Limpieza con vapor 90

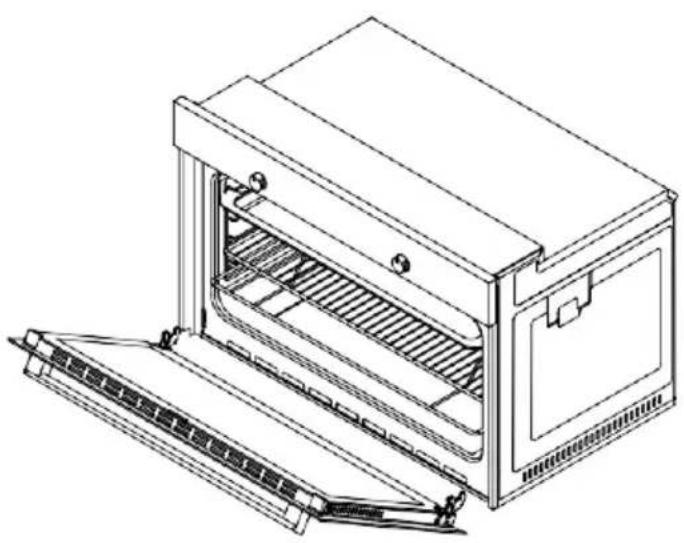

Limpieza y montaje de la puerta del horno 91

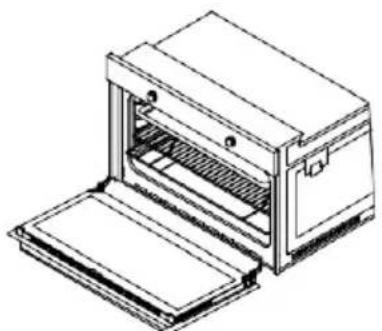

Limpieza del cristal del horno 92

Paredes catalíticas 92

Posiciones del estante 92

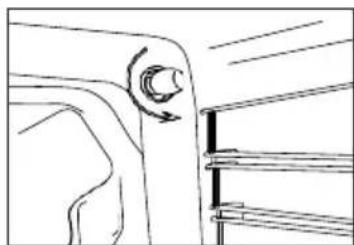

Recambio de la luz del horno 93

Solución de problemas 94

Reglas de manipulación 96

Recomendaciones para el ahorro de energía 96

Eliminación respetuosa con el medio ambiente 97

Información sobre el embalaje 97

Mostrar instrucciones 98

Estimado Cliente,

Gracias por confiar en este producto.

Nuestro objetivo es que pueda usar de manera óptima y eficiente este producto respetuoso con el medio ambiente fabricado en nuestras modernas instalaciones bajo condiciones óptimas en cuanto a la calidad global.

Le aconsejamos leer este manual de instrucciones en su totalidad antes de usar el horno y guardarlo para siempre para que las características del horno incorporado que ha adquirido permanezcan igual que el primer día durante mucho tiempo.

Nota: Este manual de instrucciones sirve para varios modelos. Puede que su aparato no cuente con algunas de las funciones descritas en el manual.

Las imágenes del producto son esquemáticas.

Este producto ha sido fabricado en instalaciones modernas respetuosas con el medio ambiente sin perjudicar la naturaleza.

Los productos con un asterisco (*) son opcionales.

«Cumple con la normativa AEEE»

ADVERTENCIAS IMPORTANTES

1. La instalación y la reparación siempre deben ser realizadas por el “SERVICIO AUTORIZADO”. El fabricante no se hace responsable de las operaciones realizadas por personas no autorizadas.
2. Lea atentamente estas instrucciones de funcionamiento. Solo de esta manera puede usar el dispositivo de forma segura y correcta.
3. El horno debe usarse de acuerdo con las instrucciones de funcionamiento.
4. Mantenga a los niños menores de 8 años y a las mascotas alejados cuando opere.
5. Las partes accesibles pueden calentarse durante el uso. Los niños deben mantenerse lejos.
6. ADVERTENCIA: Peligro de incendio: no almacene artículos que en las superficies de cocción.
7. ADVERTENCIA: El aparato se calienta durante su uso. Debe tenerse cuidado de no tocar los calentadores del interior del horno.
8. Las condiciones de configuración de este dispositivo se especifican en la etiqueta. (O en la placa de datos)
9. Las partes accesibles pueden estar calientes cuando se usa la parrilla. Los niños pequeños deberían mantenerse lejos.
10. ADVERTENCIA: Este aparato está diseñado para cocinar. No debe utilizarse para otros propósitos, como para calefacción.

ES

1. Para limpiar el aparato, no use limpiadores de vapor.

2. Asegúrese de que la puerta del horno esté completamente cerrada después de colocar los alimentos dentro del horno.

3. NO TRATE NUNCA de apagar el fuego con agua. Solo apague el circuito del dispositivo y luego cubra la llama con una cubierta o una manta ignífuga.

4. ADVERTENCIA: Los niños menores de 8 años de edad deben mantenerse lejos menos que sean supervisados continuamente.

5. Debe evitarse tocar los elementos calientes.

6. PRECAUCIÓN: El proceso de cocción deberá ser supervisado. El proceso de cocción siempre deberá ser supervisado.

7. Este aparato puede ser utilizado por niños de 8 años y mayores y las personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o instrucciones relativas al uso del aparato de una manera segura y comprenden los peligros involucrados. Los niños no deben jugar con el aparato. Los niños no deberán realizar la limpieza y el mantenimiento sin estar vigilados por parte de un adulto.

8. Este dispositivo ha sido diseñado solo para uso doméstico.

ES

1. Los niños no deben jugar con el aparato. La limpieza o el mantenimiento al aparato por parte del usuario no debe ser realizado por niños a menos que sean mayores de 8 años y sean supervisados por adultos.
2. Mantenga el aparato y su cable de alimentación lejos de niños menores de 8 años.
3. Coloque cortinas, tul, papel o cualquier material inflamable (inflamable) lejos del aparato antes de comenzar a usarlo. No coloque materiales inflamables encima o dentro del aparato.
4. Mantenga abiertos los canales de ventilación.
5. El aparato no es adecuado para su uso con un temporizador externo o un sistema de control remoto por separado.
6. No caliente latas cerradas ni frascos de vidrio. La presión puede llevar a los tarros a explotar.
7. El asa del horno no es un colgador de toallas. No cuelgue toallas, etc. en el asa del horno.
8. No coloque las bandejas del horno, platos u hojas de aluminio directamente sobre la base del horno. El calor acumulado puede dañar la base del horno.
9. Mientras coloca alimentos o retira alimentos del horno, etc., siempre use guantes resistentes al calor.

10. No use el producto estando bajo medicación y/o bajo la influencia del alcohol, que puede afectar su capacidad de buen juicio.

11. Tenga cuidado al usar alcohol en sus alimentos. El alcohol se evaporará a altas temperaturas y puede prenderse fuego y causar un incendio si entra en contacto con superficies calientes.

12. Después de cada uso, verifique si la unidad está apagada.

13. Si el aparato está defectuoso o tiene un daño visible, no lo haga funcionar.

14. No toque el enchufe con las manos mojadas. No tire del cable para desconectarlo, siempre sostenga el enchufe.

15. No use el aparato con el cristal de la puerta frontal retirado o roto.

16. Coloque el papel de hornear junto con la comida en un horno precalentado poniéndolo dentro de una olla o en un accesorio de horno (bandeja, parrilla de alambre, etc.).

17. No coloque objetos que puedan alcanzar los niños en el aparato.

18. Es importante colocar la parrilla de alambre y la bandeja correctamente en los estantes de alambre y/o colocar correctamente la bandeja en el estante. Coloque la parrilla o bandeja entre dos rieles y asegúrese de que esté equilibrada antes de poner comida sobre ella.

19. Contra el riesgo de tocar los elementos del calentador del horno, retire las partes sobrantes del papel de hornear que cuelgan del accesorio o contenedor.

ES

1. Nunca lo use a temperaturas de horno superiores a la temperatura de uso máxima indicada en su papel de hornear. No coloque el papel de hornear en la base del horno. Con el fin de evitar el riesgo de tocar las partes calientes y quemadores del horno, retire el exceso de papel de hornear colgante del accesorio o contenedor.
2. Cuando la puerta esté abierta, no coloque ningún objeto pesado sobre la puerta ni permita que los niños se sienten en ella. Puede hacer que el horno vuelque o que las bisagras de la puerta se dañen.
3. Los materiales de embalaje son peligrosos para los niños. Mantenga los materiales de embalaje lejos del alcance de los niños.
4. No utilice limpiadores abrasivos ni raspadores metálicos afilados para limpiar el cristal, ya que los arañazos que pueden ocurrir en la superficie del cristal de la puerta pueden hacer que el cristal se rompa.
5. El usuario no debe manejar el horno solo.
6. Durante el uso, las superficies internas y externas del horno se calientan. Cuando abra la puerta del horno, retroceda para evitar que salga vapor caliente del interior. Hay riesgo de quemaduras.
7. No coloque objetos pesados cuando la puerta del horno esté abierta, existe el riesgo de que se voltee.

8. El usuario no debe dislocar la resistencia durante la limpieza. Puede causar una descarga eléctrica.

9. El suministro del horno se puede desconectar durante cualquier trabajo de construcción en el hogar. Después de completar el trabajo, vuelva a conectar el horno debe ser hecho por un servicio autorizado.

10. Para evitar el sobrecalentamiento, el aparato no debe instalarse detrás de una cubierta decorativa.
11. Apague el aparato antes de quitar las protecciones. Después de limpiar, instale las protecciones de acuerdo con las instrucciones.
12. El punto de fijación del cable debe estar protegido.
13. No cocine la comida directamente en la bandeja/rejilla. Por favor, ponga la comida en las herramientas adecuadas antes de ponerlas en el horno.
14. El aparato no debe instalarse detrás de una puerta decorativa para evitar el sobrecalentamiento.

Seguridad eléctrica

1. Conecte el aparato a un enchufe con conexión a tierra protegido por un fusible que cumpla con los valores especificados en el cuadro de especificaciones técnicas.
   2 Haga que un electricista autorizado instale un equipo de puesta a tierra. Nuestra empresa no será responsable por los daños que se incurrirán debido al uso del producto sin conexión a tierra de acuerdo con las reglamentaciones locales.
2. Los interruptores automáticos del horno deben colocarse de modo que el usuario final pueda alcanzarlos cuando el horno esté instalado.

ES

1. El cable de alimentación (el cable con enchufe) no debe entrar en contacto con las partes calientes del dispositivo.
2. Si el cable de suministro de energía (el cable con enchufe) está dañado, este cable debe ser reemplazado por el fabricante o su agente de servicio o un personal igualmente calificado para evitar una situación peligrosa.
3. NUNCA lave el producto rociando o vertiendo agua sobre él! Existe el riesgo de electrocución.
4. ADVERTENCIA: Para evitar descargas eléctricas, asegúrese de que el circuito del dispositivo esté abierto antes de cambiar la lámpara.
5. ADVERTENCIA: Corte todas las conexiones del circuito de suministro antes de acceder a las terminales.
6. No use cables cortados o dañados o cables de extensión que no sean el cable original.
7. Asegúrese de que no haya líquido o humedad en el tomacorriente donde está instalado el enchufe del producto.
8. La superficie posterior del horno también se calienta cuando se opera el horno. Las conexiones eléctricas no deben tocar la superficie posterior, de lo contrario, las conexiones podrían dañarse.
   12 No apriete los cables de conexión a la puerta del horno y no los aplique sobre superficies calientes. Si el cable se derrite, esto puede provocar un cortocircuito en el horno e incluso un incendio.

ES

1. Desenchufe la unidad durante la instalación, mantenimiento, limpieza y reparación.
2. Si el cable de alimentación está dañado, debe ser reemplazado por su fabricante o servicio técnico autorizado o cualquier otro personal calificado en el mismo nivel, para evitar cualquier situación peligrosa.
3. Asegúrese de que el enchufe esté insertado firmemente en el tomacorriente de la pared para evitar chispas.
4. No use limpiadores a vapor para limpiar el aparato, de lo contrario puede ocurrir una descarga eléctrica.
5. Se requiere un interruptor omnipolar capaz de desconectar la fuente de alimentación para lainstalación. La desconexión de la fuente de alimentación debe proporcionarse con un interruptor o un fusible integrado instalado en una fuente de alimentación fija de acuerdo con el código de construcción.
6. El dispositivo está equipado con un cable tipo "Y".
7. Las conexiones fijas se deben conectar a una fuente de alimentación que permita la desconexión omnipolar. Para dispositivos con categoría de sobretensión por debajo de III, el dispositivo de desconexión se conectará a la fuente de alimentación fija de acuerdo con el código de cableado.

Uso previsto

1. Este aparato está diseñado para uso en el hogar. El uso comercial del aparato no está permitido.
2. Este aparato solo se puede usar para cocinar. No debe usarse para otros fines, como calentar una habitación.
3. Este aparato no debe usarse para calentar placas debajo de la parrilla, para secar la ropa o las toallas colgándolas en el asa o con fines de calefacción.
4. El fabricante no asume ninguna responsabilidad por los daños debidos al mal uso o mal manejo.
5. La parte del horno de la unidad se puede usar para descongelar, asar, freír y asar alimentos.
6. La vida operativa del producto que ha comprado es de 10 años. Este es el período durante el cual el fabricante proporciona los recambios necesarios para el funcionamiento de este producto según lo definido.

Conexión Eléctrica

Debe instalar y conectar el horno en su sitio correctamente según las instrucciones del fabricante de la mano de un servicio técnico autorizado.

Debe instalar el aparato en una caja para horno con mucha ventilación.

Las conexiones eléctricas del aparato debe llevarse a cabo únicamente con enchufescon conexión a tierra, instalados conforme las normativas. Contacte con un electricista autorizado si no hay ningún enchufe con conexión a tierra donde vaya a colocarse el aparato. El fabricante no se responsabilizará de ninguna manera por los daños causados por la conexión de enchufes sin conexión a tierra al aparato.

El enchufe del horno debe tener conexión a tierra. Asegúrese de que el enchufe tenga conexión a tierra. El enchufe debe estar ubicado en un lugar al que pueda accederse después de la instalación.

El horno ha sido fabricado con 220-240 V 50/60 Hz. El aparato cuenta con corriente alterna, para el cual se necesita un fusible de 16 Amp. Si la corriente de la red es diferente a estos valores indicados, consulte con un electricista o un servicio técnico autorizado.

Cuando necesite sustituir el fusible eléctrico, por favor, asegúrese de que la conexión eléctrica se lleve a cabo de la siguiente manera:

• Cable fásico marrón (a terminal activo)
• Cable azul hacia la terminal neutra
- Cable amarillo-verde hacia la terminal de tierra

Los conmutadores de desconexión del horno deben estar en un sitio accesible para el usuario final cuando el horno esté en su sitio.

El cable de alimentación (cable de enchufado) no debe tocar las zonas calientes del aparato.

Si el cable de alimentación (cable de enchufado) está dañado, el importador, su agente de servicio o personal igualmente cualificado deberán sustituirlo para evitar situaciones de peligro.

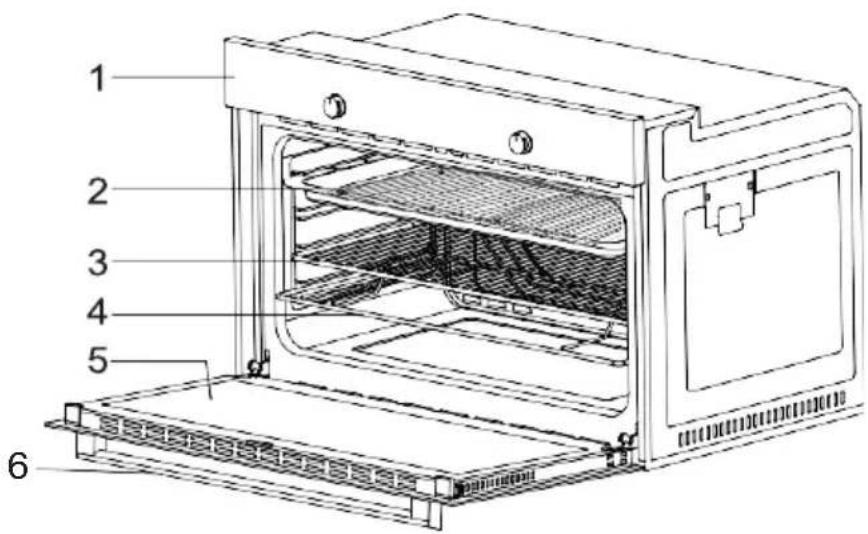

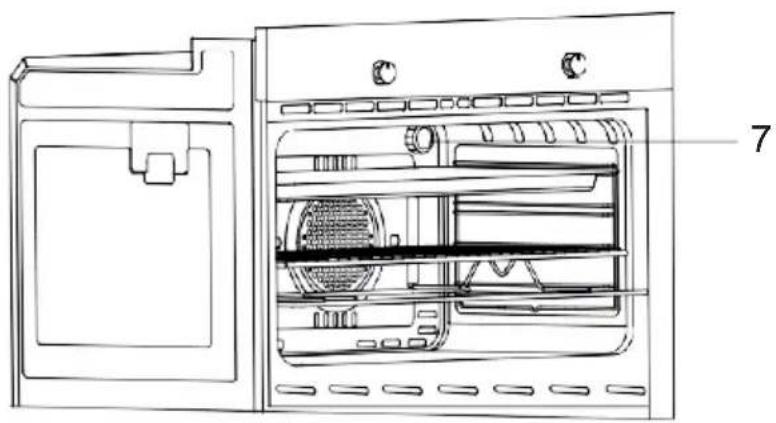

PRESENTACIÓN DEL APARATO

1 2 3 4 5 6

1. Panel de control
2. Bandeja honda y parilla de alambre dentro de bandeja

3. La parrilla de alambre

4. Brocheta para el pollo asado *

5. Puerta del horno
6. Mango de horno

Accesorios (opcional)

Se utiliza para pastelería, fritas y guiso. También puede utilizarla como recipiente de acumular aceite cuando se cocina pastel, comidas congeladas y comidas de carne directamente sobre parrilla.

Se utiliza para pastelería (galleta e.t.c) y alimentos congelados.

Pure 3D wireframe diagram of a rectangular grid structure (no text or symbols)

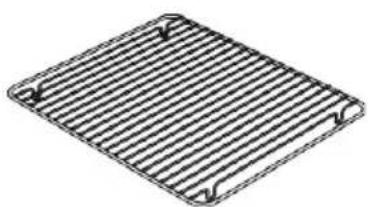

Parrilla de alambre

Se utiliza para poner en estantería deseada las comidas congeladas, las comidas para freír o las comidas al horno.

Se utiliza para alimentos destinados a ser cocinados por rotación.

Parrilla de alambre dentro de bandeja \*

Los alimentos que pueden pegar al cocinar como bistec se pueden cocinar sobre la parrilla de alambre dentro de la bandeja. Así se evita que los alimentos se peguen a la bandeja.

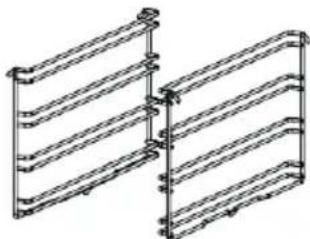

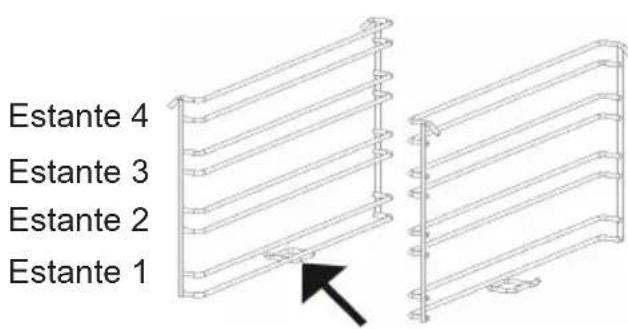

Posiciones del estante

Puede colocar una bandeja profunda o una bandeja estándar en los estantes de alambre inferior y superior.

Especificaciones Técnicas

Especificaciones	Horno Incorporado de 90 cm
Potencia de la lámpara 15-25 W
Termostato	40-240 / Max °C
Calefactor inferior	2000 W
Calefactor superior	1500 W
Calefactor turbo	1x 2200 W
Calefactor de la parrilla 3250 W
Suministro de corriente	220-240V AC 50/60 Hz.

Las especificaciones técnicas pueden modificarse sin previo aviso para mejorar la calidad del producto.

Los valores proporcionados con el aparato o los documentos adjuntos son mediciones realizadas por laboratorios según los estándares correspondientes. Estos valores pueden variar según el uso y las condiciones ambientales.

Las cifras de esta guía son esquemáticas y puede que no coincidan exactamente con el producto.

INSTALACIÓN DEL APARATO

Asegúrese de que la instalación eléctrica sea apta para el funcionamiento del aparato. Si no, llame a un electricista y a un fontanero para realizar los arreglos necesarios. La firma fabricante no se responsabilizará por los dañosque puedan ocasionarse debido al uso por parte de personas no autorizadas y la garantía quedará invalidada.

ADVERTENCIA: Es la responsabilidad del cliente preparar el emplazamiento en el que vaya a colocarse el aparato, así como el suministro eléctrico.

ADVERTENCIA: Deberán respetarse las normativas eléctricas locales durante la insta

ADVERTENCIA: Compruebe que no haya daños en el producto antes de instalarlo. No instale el producto si está dañado. Los productos dañados suponen un riesgo para su seguridad.

Advertencias importantes para la instalación:

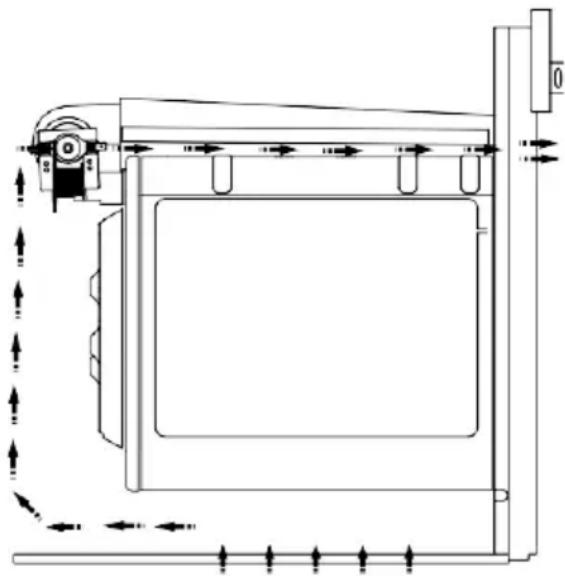

El ventilador de refrigeración extraerá vapor adicional para evitar el sobrecalentamiento de las superficies externas durante el funcionamiento del horno. Esta es una condición necesaria para una mejor cocción y funcionamiento del aparato. El ventilador de refrigeración seguirá funcionando después de finalizar la cocción. El ventilador se detendrá automáticamente después de que la refrigeración haya finalizado. Debe dejar un espacio detrás del lugar donde coloque el aparato para

un funcionamiento bueno y eficiente. No ignore este espacio, puesto que es necesario para el funcionamiento del sistema de ventilación del aparato.

Colóquelo en el sitio correcto

El producto se ha diseñado para montarse en encimeras comerciales. Deje una distancia de seguridad entre el producto y las paredes o los muebles de la cocina. Vea la ilustración en la siguiente página para obtener las distancias adecuadas. (Los valores son en mm).

• Las superficies utilizadas, las láminas sintéticas y adhesivos deben ser resistentes al calor. (mínimo 100 °C)
• Los armarios de cocina deben estar anivelados y fijados con el producto.
• Si hay un cajón debajo del horno, coloque una rejilla entreambos.

ADVERTENCIA: No coloque el producto al lado de frigoríficos o refrigeradores. El calor emitido por el producto aumenta el consumo de energía de los aparatos de refrigeración.

ADVERTENCIA: No use la puerta y/o asa para llevar o mover el aparato.

ES

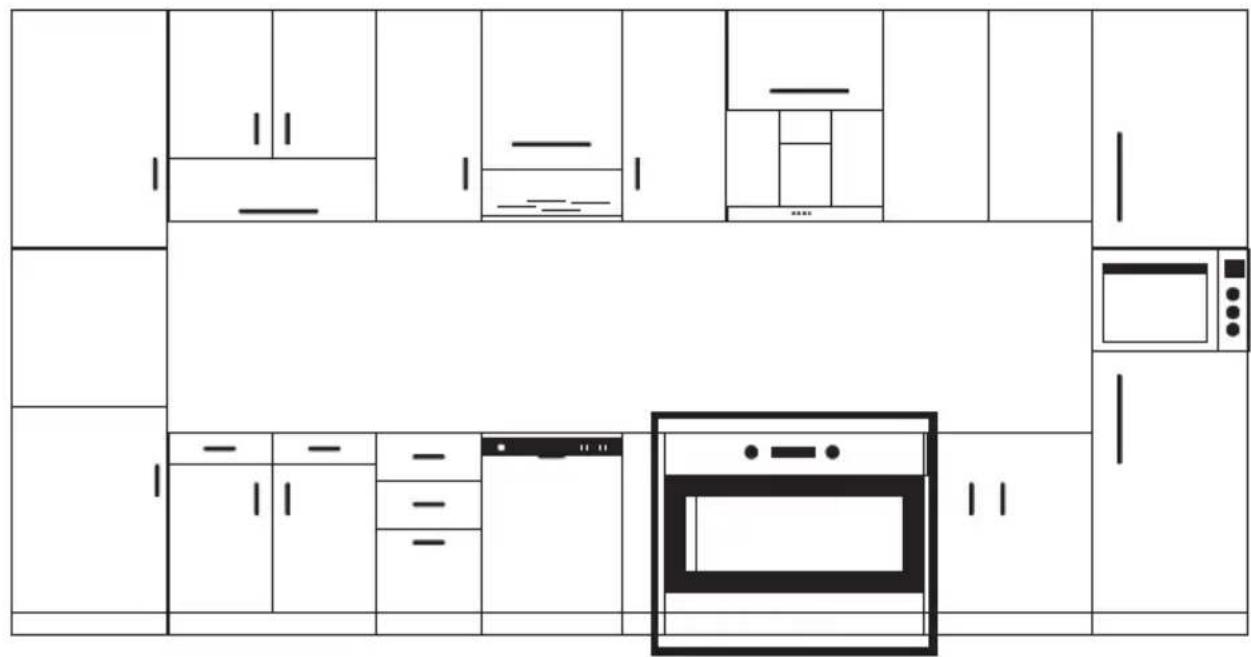

Instalación y montaje del horno incorporado de 90 cm

Deberá escoger el lugar para la instalación del producto antes de empezar la instalación.

No instale el aparato en lugares donde haya fuertes corrientes de aire.

Para el traslado del aparato serán necesarias, al menos, dos personas. Para evitar dañar el suelo, no arrastre el aparato.

Retire todos los materiales de transporte de dentro y fuera del producto. Retire todos los materiales del producto.

Instalación debajo del mostrador

El armario del horno debe tener las dimensiones indicadas en la figura 2.

Para poder alcanzar la ventilación necesaria, deberá dejar un espacio en la parte posterior del armario tal como se indica en la imagen.

Después de montarlo, el espacio entre la parte inferior y superior del mostrador se indica en la figura 5 con «A». Es para la ventilación y no debe cubrirlos.

Instalación en un armario elevado

El armario del horno debe tener las dimensiones indicadas en la figura 4.

Deberán dejarse los espacios con las dimensiones indicadas en la imagen en la parte posterior del armario y las partes superiores e inferiores para obtener la ventilación necesaria.

Requisitos de instalación

Las dimensiones del producto se indican en la figura 3.

Las superficies de los muebles para el montaje y los materiales de montaje deben tener una resistencia de temperatura mínima de 100 °C.

Deberá fijar el armario de montaje. La superficie debe ser plana para evitar que el aparato se incline.

La base del armario debe ser lo suficientemente fuerte como para soportar una carga de 60 kg.

Colocar y fijar el horno

Coloque el horno en el armario con dos o más personas.

Asegúrese de que el marco del horno y el borde frontal de los muebles coincidan de manera uniforme.

El cable de alimentación no debe estar debajo del horno, apretado entre el horno y los muebles o doblarse.

ES

Fije el horno a los muebles con los tornillos incluidos con el producto. Los tornillos deben colocarse tal como se indica en la figura 5 pasándolos a través de plásticos fijados en el marco del aparato. No apriete los tornillos en exceso. De lo contrario, puede que las cavidades de los tornillos se desgasten.

Compruebe que el horno no se mueva después de montarlo. Si no monta el horno según las instrucciones, hay riesgo de que se incline durante el funcionamiento.

Conexión eléctrica

El lugar de instalación del producto debe contar con la instalación eléctrica adecuada.

La tensión de red debe ser compatible con los valores indicados en la placa de características del aparato.

La conexión del producto deberá realizarse según las normativas eléctricas locales y nacionales.

Antes de empezar la instalación, desconecte la red eléctrica. No conecte el aparato a la red hasta haber finalizado su instalación.

Instalación

Temporizador digital

ADVERTENCIA: El panel de mandos de arriba es solo para fines ilustrativos. Considere el panel de mandos en su dispositivo.

°C 240 220 180 40 70 80 120

Botón del termostato: Le ayudará a configurar la temperatura de cocción de los alimentos que vayan a cocinarse en el horno. Gire el botón después de colocar los alimentos en el horno para establecer la temperatura deseada. Compruebe la tabla relacionada con las temperaturas de cocción de varios alimentos.

Botón de programa: Ayuda a configurar con qué calentadores se cocinarán los alimentos colocados en el horno. Los tipos de programas de calefacción en este botón y sus funciones se indican a continuación. Es posible que todos los modelos no tengan todos los tipos de calentadores y, por lo tanto, programen los tipos de estos calentadores..

Utilizando El Botón Pop-Up \*

El ajuste puede realizarse únicamente cuando se haga salir el botón en los modelos con botón emergente.

Asegúrese de que el botón emerja pulsándolo tal como se muestra en la imagen de la izquierda.

Podrá realizar los ajustes necesarios girándolo hacia la derecha o izquierda cuando el botón haya salido lo suficiente.

USO DEL HORNO

Uso inicial del horno

Deberá hacer lo siguiente cuando use el horno por primera vez y lleve a cabo las conexiones necesarias según las instrucciones:

1. Retire las etiquetas o los accesorios de dentro del horno. Si los hay, retire el folio de protección del lado frontal del aparato.
2. Retire el polvo y los restos del embalaje limpiando el interior con un paño húmedo. El interior del horno debe estar vacío. Enchufe el cable del aparato en la toma de corriente.
3. Ajuste el botón del termostato a la temperatura más alta (Máx. 240 °C) y haga funcionar el horno durante 30 minutos con la puerta cerrada. Mientras, puede que se produzca un poco de humo y mal olor, lo que es normal.
4. Limpie el interior del horno con agua ligeramente templada con detergente después de que se haya enfriado. Luego, séquelo con un paño limpio. Ahora podrá usar el horno.

Uso normal del horno

1. Ajuste el botón del termostato y la temperatura a la cual desee preparar los alimentos para empezar la cocción.
2. Podrá fijar el tiempo de cocción como desee con el botón de los modelos del temporizador mecánico. El temporizador desactivará los calefactores cuando el tiempo haya finalizado y emitirá un pitio como advertencia auditiva.
3. El temporizador desactivará los calefactores y emitirá una señal auditiva cuando el tiempo de cocción haya finalizado de acuerdo a la información introducida en los modelos con temporizador digital.
4. El sistema refrigerante del aparato seguirá funcionando después de completar la cocción. No corte el suministro eléctrico del aparato en este situación, ya que es necesario para que éste se enfríe. El sistema se apagará una vez el enfriamiento se haya completado.

Uso De La Parrilla

1. Cuando coloque la parrilla en el estante superior, la comida en la parrilla no tocará la parrilla.
   2 Puede precalentar durante 5 minutos mientras asa a la parrilla. Si es necesario, puede voltear la comida boca abajo.
2. La comida debe estar en el centro de la parrilla para proporcionar el máximo flujo de aire a través del horno.

Para encender la parrilla:

1. Coloque el botón de función sobre el símbolo de la parrilla.
2. Luego, ajústelo a la temperatura deseada de la parrilla.

Para apagar la parrilla:

Coloque el botón de función en la posición de apagado.

ADVERTENCIA: Mantenga la puerta del horno cerrada mientras cocina a la parrilla.

TIPOS DE PROGRAMAS

Botón del programa: Le ayudará a establecer con qué calefactores se cocerán los alimentos colocados en el horno. A continuación se indican los tipos de programas de calefacción y sus funciones. Puede que no todos los modelos tengan todos los tipos de calefactores y, por consiguiente, los tipos de estos calefactores.

A continuación se indican los tipos de programas de calefacción del aparato y explicaciones importantes para que pueda cocinar varios alimentos según sus gustos personales.

	Ventilador		Elementos calefactores inferiores y superiores
	Calefactor turbo y ventilador		Limpieza con vapor
	Elemento calefactor inferior-superior y ventilador		Elemento calefactor superior
	Parrilla-ventilador y pollo asado		Parrilla-y pollo asado
	Lámpara

Elemento calefactor inferior: Seleccione este programa hacia el final del tiempo de cocción si va a asar la parte inferior de los alimentos.

Elemento calefactor superior: Se usa para calentar o asar posteriormente cantidades muy pequeñas de alimentos.

Elemento calefactor inferior y superior: Un programa que puede usarse para cocinar alimentos como por ejemplo pasteles, pizza y galletas.

Elemento calefactor inferior y ventilador: Se usa principalmente para cocinar alimentos tales como pasteles de fruta.

Elemento calefactor inferior y superior y ventilador: El programa es apto para cocinar alimentos como por ejemplo pasteles, bizcocho, lasaña. Apto también para cocinas platos de carne.

Parrilla: La parrilla se usa para asar platos de carne como por ejemplo estofados, salchichas y pescado. Mientras esté en la parrilla, la bandeja debe estar colocada en el estante inferior con agua dentro.

Calefactor turbo y ventilador: Apto para hornear y asar. Mantenga el ajuste de calor más bajo que el programa «del calefactor inferior y superior», ya que el calor se mueve inmediatamente a través del flujo de aire.

Parrilla y ventilador: Es adecuado para cocinar alimentos cáricinos. No se olvide de colocar una bandeja de cocción en una rejilla inferior dentro del horno y un poco de agua.

Cocción multifunción: Apto para hornear y asar. Los calefactores inferiores y superiores funcionan también con la transmisión rápida de calor a través de flujos de aire. Es apto para las cocciones que requieran una única bandeja y calor intenso.

RECOMENDACIONES PARA LA COCCIÓN

En la siguiente tabla podrá encontrar información acerca de los tipos de alimentos que hemos probado y de los cuales hemos identificado sus valores decocción en nuestros laboratorios. Los tiempos decocción pueden variar según la tensión de red, la calidad, la cantidad y la temperatura del material a cocinar. Puede que los platos que pueda preparar con estos valores no sean de su gusto. Puede ajustar diferentes valores por su cuenta para obtener varios sabores y resultados a su gusto realizando pruebas.

ADVERTENCIA: Deberá precalentar el horno durante 7-10 minutos antes de colocar alimentos en él.

Tabla De Cocción

Alimentos	Función de cocción	Temperatura de cocción (°C)	Parrilla de cocción	Tiempo de cocción (mín.)
Pastel Estático		180	2	70
Pastel pequeño Estático		180	2	40
Tarta Estático		200	2	70
Pastelería Ventilador estático		180-200	2	20-25
Galletas Estático		175	2	20
Tarta de manzana Estático		180-190	1	150
Bizcocho Estático		175	2	45-50
Pizza Estático		190	2	25
Lasaña Estático		180-200	2	50-60
Merengue Estático		100	2	60
Pollo asado * Parrilla+ventilador		220	4	25-35
Pescado a la parrilla *	Parrilla+ventilador	220	4	35-40
Bistec de ternera * Parrilla Max.			4	30
Albóndigas a la parrilla *	Parrilla	Max.	4	40

* Deberá dar la vuelta a los alimentos una vez transcurrida la mitad del tiempo de cocción.

MANTENIMIENTO Y LIMPIEZA

1. Retire el enchufe de la toma de corriente.
2. No limpie las piezas internas, el panel, las bandejas y otras piezas del aparato con herramientas sólidas tales como un cepillo de cerdas, lana de acero o cuchillo. No use materiales abrasivos o raspantes ni detergente.
3. Tras la limpieza de las partes interiores del horno con un paño jabonoso, enjuáguelo y luego séquelo bien con un pañosuave.
4. Limpie las superficies de cristal con productos de limpieza específicos para cristal.
5. No limpie el horno con limpiadores a vapor.
6. No utilice nunca productos inflamables como ácido, disolvente y gas mientras limpie el aparato.
7. Nunca lave ninguna parte del producto del aparato.
8. Use estearato de potasio (jabón suave) para la suciedad y manchas.

Limpieza Con Vapor \*

Le permitirá lavar los restos sólidos ablandados gracias al vapor generado en el horno.

1. Retire todos los accesorios del horno.
2. Vierta medio litro de agua en la bandeja y colóquela en la parte inferior del calentador.
3. Fije el interruptor en el modo de limpieza con vapor.

4. Fije el termostato a 70 °C y utilice el horno durante 30 minutos.

5. Después de utilizar el horno durante 30 minutos, abra la puerta del horno y limpie las superficies internas con un paño húmedo.

6. Use un líquido para lavar platos, agua tibia y un paño suave para la suciedad más incrustada. Luego, seque la zona que acaba de limpiar con un paño seco.

Limpieza Y Montaje De La Puerta Del Horno

Abra la puerta totalmente tirando de ella hacia usted. Luego, desbloquéela tirando del bloqueo de bisagra hacia arriba con la ayuda de un destornillador tal como se indica en la figura 7.1.

Figura 7.2

Fije el bloqueo de bisagra al mayor ángulo tal como se indica en la figura 7.2. Ajuste a la misma posición las dos bisagras que conectan la puerta con el horno.

Figura 8.2

Más adelante, cierre la puerta para que quede en una posición en contacto con el bloqueo de la bisagra tal como se muestra en la figura 8.1.

Figura 8.2

Para poder retirar la puerta del horno fácilmente, cuando se aproxime a la posición de cierre, coja la cubierta con las dos manos tal como se muestra en la figura 8.2 y tire hacia arriba.

Haga lo mismo que hizo en orden inverso mientras abría la puerta para volver a colocar la puerta del horno.

Limpieza Del Cristal Del Horno

Levántelo presionando los lotes de plástico tanto en los lados izquierdo y derecho como se muestra en la figura 9 y tirándolo hacia usted mismo como se muestra en la figura 10. El cristal se soltará después de retirar el perfil tal como se indica en la figura 11. Retire el cristal que se ha soltado tirándolo hacia usted con cuidado. Fije el cristal exterior al perfil de la puerta del horno. Podrá lavar los cristales fácilmente después de retirarlos. Después de haber finalizado la limpieza y el mantenimiento, podrá volver a colocar los cristales siguiendo los mismos pasos en sentido inverso. Asegúrese de que el perfil esté colocada correctamente en su sitio.

Paredes Catalíticas \*

Las paredes catalíticas a la izquierda y a la derecha debajo de las guías. Las paredes catalíticas expulsan el mal olor y ofrecen el mejor rendimiento por parte de la cocina. Las paredes catalíticas también absorben los residuos de aceite y limpian el horno mientras está funcionando.

Retirar las paredes catalíticas

Para retirar las paredes catalíticas, debe extraer las guías Tan pronto cuando haya extraído las guías, las paredes catalíticas se liberarán automáticamente. Las paredes catalíticas deben cambiarse cada 2-3 años.

Posiciones Del Estante

Estante 4 Estante 3 Estante 2 Estante 1

Es importante colocar la rejilla de alambre en el horno adecuadamente. No permita que el estante de alambre toque la pared trasera del horno. Las posiciones de los estantes se muestran en la siguiente figura. Puede colocar una bandeja profunda o una bandeja estándar en los estantes de alambre inferior y superior.

Instalación y eliminación de estantes de alambre

Para quitar los estantes de alambre, presione los clips que se muestran con las flechas en la figura, primero quite la parte inferior y la parte superior de la ubicación de instalación. Para instalar estantes de alambre, invierta el procedimiento para quitar el estante de alambre.

Recambio De La Luz Del Horno

ADVERTENCIA: Para evitar descargas eléctricas, asegúrese de abrir el circuito del aparato antes de cambiar la luz. (tener el circuito abierto significa que el suministro eléctrico está desactivado)

En primer lugar, desconecte el suministro eléctrico del aparato y asegúrese de que el aparato esté frío.

Retire la protección de cristal girándolo tal como se indica en la figura lateral izquierda. Si tiene alguna dificultad para realizar el giro, usar guantes de plástico le ayudará.

Luego, gire la lámpara para retirarla y coloque la nueva lámpara de la misma manera. Las características de la lámpara son las siguientes;

Vuelve a colocar la protección de cristal del aparato en la toma de corriente y finalice la sustitución. Ahora podrá usar el horno.

Tipo E14 Lámpara

Este producto contiene una fuente de luz de clase de eficiencia energética

SOLUCIÓN DE PROBLEMAS

Puede resolver los problemas que puede encontrar con su producto al verificar los siguientes puntos antes de llamar al servicio técnico.

Puntos de verificación

En caso de que experimente un problema con el horno, primero revise la tabla a continuación y pruebe las sugerencias.

Problema	Causa probable	Qué hacer
El horno no funciona.	Suministro eléctrico no disponible.	Verifique el suministro de energía.
El horno se detiene durante la cocción.	El enchufe se sale de la toma de corriente.	Vuelva a instalar el enchufe en la toma de corriente.
Se apaga durante la cocción.	Operación continua demasiado larga.	Deje que el hornoseenfríedespués de largos ciclos de cocción.
	El ventilador no funciona:	Escuche el sonido del ventilador de enfriamiento.
	Horno no instalado en un lugar con buena ventilación.	Asegúrese de que guardar los espacios libres indicados en el manual de instrucciones.
	Más de un enchufe en un enchufe de corriente.	Use solo un enchufe para cada enchufe de corriente.
Superficie exterior del horno se calienta mucho durante su funcionamiento.	Horno no instalado en un lugar con buena ventilación.	Asegúrese de que guardar los espacios libres indicados en el manual de instrucciones.
La puerta del horno no se abre correctamente.	Restos de alimentos atascados entre la puerta y la cavidad interna.	Limpiar bien el horno y tratar de volver a abrir la puerta.
La luz internaes débil ono funciona.	Objeto extraño que cubre la lámpara durante la cocción.	Limpie la superficie interna del horno y revise nuevamente.
	La lámpara podría estar fallando.	Reemplace con una lámpara con las mismascaraterísitcastécnicas.
Choque eléctrico altocarelhorno.	Sinunaconexiónatierraadecuada.	Asegúrese de que la red eléctrica tenga una correcta toma a tierra.
	Se usa una toma de corriente sin conexión a tierra.
Goteo de agua	El agua o el vapor se pueden generar bajo ciertas condiciones dependiendo de la comida que se cocina. Esto no es un error del aparato.	Deje que el horno se enfríe y luego séquelo con un trapo de cocina.
Sale vapor de una grieta en la puerta del horno.
Hay agua dentro del horno.
El ventilador de refrigeración seguirá funcionandotrasterminarlacocción.	El ventilador funciona durante un cierto período para la ventilación de la cavidad interna del horno.	Esto no es una falla del aparato; por lo tanto no debe preocuparse.
El horno no calienta.	La puerta está abierta. Cierre la puerta y reinicie.
	Controles del horno no ajustados correctamente.	Lealasecciónsobreelfuncionamiento del horno y reinicie elhomo.
	Fusible disparado o interruptor automático apagado.	Sustituya el fusible o reinicie el interruptor. Si esto se repite con frecuencia, llame a un electricista.
Humo que sale durante el funcionamiento.	Cuando utilice el horno por primera vez	El humo sale de los calentadores. Esto no es una falta. Después de 2-3 ciclos, no habrá más humo.
	Comida en el calentador.	Deje que el horno se enfríe y limpie los residuos de comida del suelo del horno y la superficie del calentador superior.
Cuando utilice el horno, saldrá olor a quemado o plástico.	Se usan accesorios plásticos u otros accesorios no resistentes al calor dentro del horno.	A altas temperaturas, debe usar accesorios decristalería adecuados.
El horno no cocina bien.	La puerta del horno se abre con frecuencia durante la cocción.	No abra la puerta del horno con frecuencia, si la comida que está cocinando no requiere ser volteada. Si abre la puerta con frecuencia, la temperatura interna disminuirá y, por lo tanto esto influirá en el resultado de la cocción.

REGLAS DE MANIPULACIÓN

1. No use la puerta y/o el asa para transportar o mover el aparato.
2. Realice el movimiento y el transporte en el embalaje original.
3. Preste la máxima atención al aparato mientras es cargado / descargado y manipulado.
4. Asegúrese de que el embalaje esté bien cerrado durante la manipulación y el transporte.
5. Proteja de factores externos (como humedad, agua, etc.) que puedan dañar el embalaje.
6. Tenga cuidado de no dañar el aparato debido a golpes, colisiones, caídas, etc. mientras lo manipula y transporta, y no lo rompa ni lo deforme durante el funcionamiento.

RECOMENDACIONES PARA EL AHORRO DE ENERGÍA

Los siguientes detalles le ayudarán a usar su producto ecológica y económicamente.

1. Use envases de color oscuro y esmalte que conducen mejor el calor en el horno.
2. Mientras cocina su comida, si la receta o el manual del usuario indican que se requiere precalentar, precaliente el horno.
3. No abra la puerta del horno con frecuencia mientras cocina.
4. Trate de no cocinar múltiples platos simultáneamente en el horno. Puede cocinar al mismo tiempo colocando dos hornillas en el estante de rejilla.
5. Cocine múltiples platos sucesivamente. El horno no perderácalor.
6. Apague el horno unos minutos antes del tiempo de caducidad de la cocción. En este caso, no abra la puerta del horno.
7. Descongele la comida congelada antes de cocinar.

ELIMINACIÓN RESPETUOSA CON EL MEDIO AMBIENTE

Deshágase del embalaje de una manera respetuosa con el medio ambiente.

El aparato está etiquetado según la directiva europea 2012/19/EU sobre aparatos eléctricos y electrónicos usados (residuos de equipo eléctrico y electrónico - WEE por sus siglas en inglés). La directiva establece el marco para la devolución y el reciclaje de aparatos usados como corresponde en toda la UE.

INFORMACIÓN SOBRE EL EMBALAJE

El embalaje del aparato se fabrica con materiales reciclables, de acuerdo con nuestro Reglamento Nacional sobre Medio Ambiente. No elimine los materiales de embalaje junto con los residuos domésticos o de otro tipo. Llévelos a uno de los puntos de reciclaje designado por las autoridades locales.

Hora del día botón de ajuste Botón de minutos Botón de cocción semiautomática AUTO 88 h 88 m 88 m 88 s Botón del minutero Botón de añadir Botón de bloqueo infantil

SÍMBOLOS DE LA PANTALLA

AUTO	Indicación de estado de cocción semiautomáticaInicio:Cocción semiautomática activada.Parpadeando:Fase activada o finalizada de cocción semiautomática.Apagado:Cocción semiautomática no activada.
	Indicación del estado del hornoInicio:El relé del temporizador está cerrado / cocinando o listo para cocinar.Apagado:El relé del temporizador está abierto / sin cocinar.
	Indicación de estado de cocción automáticaInicio:Cocción manual.Apagado:Cocción automática (el símbolo automático está activado).
	Indicación de modo de ajuste de cocción semiautomáticoParpadeando:Modo de ajuste de tiempo de cocción: se puede ajustar con los botones + . -
	Indicador de estado del minuteroInicio:Alarma del minutero activada.Parpadeando:Modo de ajuste del minutero: se podrá ajustar mediante los botones + o -b bien cuando finalice la alarma del minutero en curso.Apagado:El minutero no está activo.
	Indicación de bloqueo infantilInicio:El bloqueo para niños está activado.Apagado:El bloqueo para niños no está activado.

ENCENDIDO

El horno estará inactivo al encenderlo, y parpadearán los símbolos de fecha/hora y AUTO. La fecha/hora indicadas no son correctas y se deben ajustar. Pulsar 📋 para activar el horno; a continuación, ajustar fecha /hora según se muestra a continuación.

AJUSTE DE FECHA Y HORA

El ajuste de la hora del día sólo es posible cuando no hay un programa de cocción en curso. Pulse 📋 para acceder al modo de ajuste, el símbolo de punto doble entre las horas y los dígitos de los minutos comenzará a parpadear. Mediante los botones + o —, ajustar el tiempo deseado. La duración máxima ajustable es 23h 59 minutos. Se saldrá del modo de ajuste, tras los 5 segundos posteriores a pulsar el último botón; también se podrá finalizar inmediatamente pulsando el botón 📋

AJUSTE DEL MINUTERO

Con esta función, puede ajustar la duración en minutos. Una vez transcurrido el tiempo ajustado, se producirá un sonido de alarma.

Pulsar el botón 📋 una vez para entrar en el modo de ajuste del minutero; el símbolo empezará a parpadear en la pantalla. Ajustar la duración del minutero mediante los botones ✉ . L - duración máxima ajustable es 23h 59 minutos. Se saldrá del modo de ajuste, tras los 5 segundos posteriores a pulsar el último botón; también se podrá finalizar inmediatamente pulsando el botón 📋

CANCELACIÓN DEL MINUTERO

Cualquier función activa del minutero se puede cancelar pulsando y manteniendo presionado el botón durante 3 segundos. Desaparecerá el símbolo en la pantalla, que indica la función activa del minutero.

CANCELACIÓN DEL SONIDO DE LA ALARMA

Una vez transcurrido el tiempo ajustado de alarma, comenzará a sonar ésta, acompañada por el parpadeo del símbolo en la pantalla. Se podrá detener el sonido y el parpadeo del símbolo pulsando cualquier botón. Si no se pulsa ningún botón, el sonido de la alarma finalizará automáticamente después de 7 minutos, pero el símbolo parpadeante continuará.

COCCIÓN SEMIAUTOMÁTICA

Este programa de cocción está diseñado para comenzar a cocinar de inmediato durante una duración especificada. Tras ajustar el horno a la función y temperatura deseadas, mediante los mandos del horno:

1. Pulsar el botón ▶ dos veces, y el símbolo ▶ harpadeará en la pantalla.
2. Ajustar el tiempo de cocción deseado mediante los botones + o - . En pantalla, aparecerá el símbolo AUTO, a la vez que se apagará el símbolo
3. Se finalizará con el ajuste tras los 5 segundos posteriores a pulsar el último botón, o pulsando también dos veces el botón ▶esaparecerá el símbolo , y ▶pantalla mostrará la fecha y hora actuales.

MODO MANUAL

Cualquier cocción automática en curso se puede cancelar pulsando y manteniendo presionado el botón durante 3 segundos. El símbolo AUTO desaparecerá, y aparecerá el símbolo su lugar. En el modo manual, el horno estará activo en función del estado de, de los mandos del horno.

FIN DE LA COCCIÓN AUTOMÁTICA

Una vez finalizada la cocción automática, el símbolo AUTO parpadeará en la pantalla y sonará la alarma. Cualquier pulsación de botón detendrá el sonido de la alarma, pero el símbolo parpadeante continuará hasta que el botón la pulsado. La alarma del zumbador sonará durante 7 minutos si no se detiene.

CORTES E INTERRUPCIONES DEL SUMINISTRO ELÉCTRICO

Después de cualquier interrupción de la alimentación, el horno estará inactivo después de que se restablezca la alimentación, por razones de seguridad. Después de encendido, los dígitos de la hora del día y el símbolo AUTO parpadearán y la hora del día deberá ajustarse.

Nota: El símbolo AUTO parpadeando indica que el horno está inactivo y que tiene que entrar en el modo manual.

BLOQUEO PARA NIÑOS

Esta función está diseñada para evitar cualquier modificación no autorizada de los ajustes del temporizador. Cuando esta función está activa, cualquier botón presionado excepto el botón en sí, estará inactivo.

Para activar esta función, pulsar y mantener pulsado el botór durante 3 segundos, hasta que aparezca en la pantalla. Para desactivarla, realizar los mismos pasos hasta que desaparezca el símbolo

Nota: Cualquier sonido de alarma se puede detener presionando cualquier botón, incluso si la función de bloqueo para niños está activa.

OPCIONES PROGRAMABLES

Tono de la alarma:

Siempre que no haya ningún modo de ajuste activo, al presionar y mantener presionado el botón — se producirá el tono de timbre válido en ese momento. Al soltar y presionar el mismo botón nuevamente, puede desplazarse a través de los 3 tonos de timbre disponibles. El último tono de timbre oído será grabado automáticamente como el tono seleccionado.

Nota: Las opciones programables son no volátiles y residirán después de cualquier fallo de alimentación.

SERVICIO POSTVENTA

INTERVENCIONES

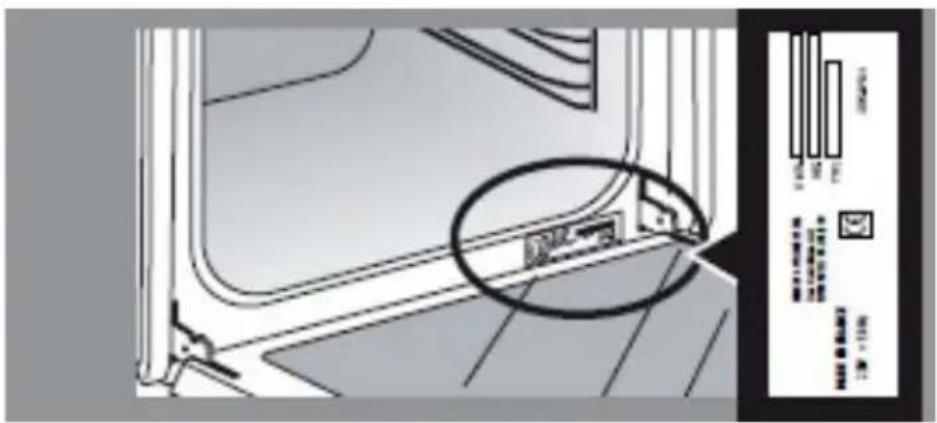

Cualquier reparación de su electrodoméstico debe ser realizada por un profesional cualificado y acreditado para trabajar en la marca. Cuando llame, proporcione las referencias completas de su electrodoméstico (referencia comercial, referencia de servicio, número de serie), para que podamos atender mejor su llamada. Esta información aparece en la placa de identificación del fabricante en el producto.

B: Referencia comercial
C: Referencia de servicio
H: Número de serie

Nota:

• Con el fin de mejorar constantemente nuestros productos, nos reservamos el derecho de realizar cambios en sus características técnicas, funcionales o estéticas en línea con el progreso tecnológico.
• Tome nota aquí de la referencia en su electrodoméstico, para poder encontrarlos fácilmente en el futuro.

Caro Cliente,

Tipos de programas 128

Paredes Catalíticas \*

BLOQUEIO DE CRIANÇAS
