MANUAL DE USUARIO Starlight-LZR BoomTone DJ

3- Instrucciones de seguridad

Antes de utiliser su equipo, le recomendamos que lea todas las instrucciones de este manual.

ADVERTENCIA

ATENCLON:

DISPOSITIVO LÁSER DE CLASE 3R

EXPOSICION AL RAYO PELIGROSO

RADIACION LÁSER

Radiación láser visible e invisible. Evitar la exposión directa o indirecta a

los ojos o a la piel. LÁSER Clase III R EN60825-1:2014 de acuerdo con las
siguientes Directivas Europeas:
Directiva LVD n°2006/95/CE
Directiva RoHS 2 n°2011/65/UE
Directiva CEM n°2014/30/UE

• Conserve este manual para futuras consultas. Si revende este aparato, asegúrese deentargar estemanualde usuario al nuevo propietario.
• Desembale Completely el aparato y todos sus accesorios. Compruebe que no hay daños y que el aparato está en perfecto estado.
• Es importante usar el cable de alimentación de red suministrado (cable con toma de tierra).
• Desconecte siempre el aparato de la red electrica antes de proceder a su reparacion o mantenimiento.
• Temperatura ambiente maxima para el funciona bajo el aparato: 40^ . No utilise el aparato si la temperatura ambiente supera este valor.
• En caso de mal funciona, apague el aparato inmediamente. No intente repararlo usted mismo. Póngase en contacto con su distribuidor o con un taller especializzato autorizzato. No hay piezas reemplazables por el usuario, excepto elFuseble.
  No connecte este aparato a un Conjunto de reguladores de intensidad
• Para reducir y evaporar el riesgo de descarga electrica o incendio, no utilise este aparato en un entorno humedo o mojado.
• No mire directamente al haz de luz. La luz de un LÁSER pueda causar daños permanentes en los ojos.
• Este aparato debe instalarse con un gancho fuerte de時間 adecuado para el peso soportado. El aparato debe estar atornillado al gancho y bien apretado para evaporar que se caiga debido a las vibraciones producidas por laquina durante su funcionaimiento. El gancho debe estar asegurado con una eslinga de seguridad. Asegúrese también de que laestructura (o punto de suspENSION) pueda soportar al menos 10 vezes el peso del dispositivo suspendido.
• El aparato debe ser instalado por una personaequalida ydebe colocarse fuera del alcance del publico.

• Locales de operación: En la medida de lo possible, un LÁSER debe ser operado en una sala o lugar reservado para este fin, cerrado o delimitado.

• Los accesos a los locales y sus aberturas al exterior no deben estar situados en el eje de un rayo directo.

• El suejo debe estar libre de obstáculos. Deben eliminarse las causas de reflexión y dispersion accidental de los rayos láser (ventanas mal colocadas, muebles u objetos con superficies pulidas).
• La pintura (paredes, tabiques, techos, etc.) y los revestimientos del suejo deben ser preferentemente mates. A estearto, los reflejos difuos de los laseres de类产品 4 y los hace focalizados de los laseres de类产品 3 con luz visible o casi infrarroja deben considerarse peligrosos y tratarse como tales.
• Cuando seutilicen laseres potentes (haz focalizzato de clase 3 o 4),debe eliminarse la posibidad de que el haz incida sobre materiales inflamables (madera, papel, tejidos o plasticos) que poderan provocar incendios con densidades de potencia delorden de uno poco W.cm-2 aplicados duranteunos segundos.
• El acceso a las zonas de emisión de láseres debe indicarse mediante senales que se ajusten a laorden ministerial del 4 de noviembre de 1993 "Señalización de salute y seguridad en el trabajo" y a la norma NF X 08-003 "Simbolos graficos y pictogramas -colores y senales de sécurité" de días de 1994.Estasealedñalization se complete con la Mention de la clase del dispositivo láser y las instrucciones previstas en la normal NF EN 60825-1. Estos accesos se peuvent controlar, al menos cuando los láseres están en funciona.
• Control de emisiones: El panel de control debe colocarse fuera de los lugares expuestos a emisiones peligrosas. El control de los laseres de类产品 3 y 4 debe estar bajo el control de una llave de control, que se retira cuando no se utilizes y que está en manos de una persona@cualificada.

Advertencia:

• El uso de este dispositivo está reservado exclusivamente a las activités professionnelles deenetrenimiento y exhibicion.
• Cuando se utilizes, este equipo debe instalarse de manière que los rayos queden por encima del nivel de los ojos del(publico y no los alcancen en ningún caso.
  No utilise este aparato para ningún othero fin que no sea el previsto.
• El fabricante y el distribuidor no son responsables de los días causados por el BoomtoneDJ LASER. El usuario es responsable del uso y del cumplimiento de la normativa NF EN 60825-1:2014.

2- Caracteristicas sociales

Juego de luces LED

Fuentes de luz:

2×10W RGBW 4in1 LEDs

LASER: 100mW rojo + 40mW verde

Tira: 16 LED RGB 3en1

4 modelos de funciona: DMX, Automático, Detección de música,

Controlremoto

Ángulo de cobertura: 120 grados

Mando a distancia incluso

DMX: 15 canales

Consumo maximalo de energia: 30W

Fuente de alimentacion : AC100-240V 50/60Hz

Dimensiones: L 215 × W 215 × H185mm

Peso: 1,35kg

Este projector intelligente cumple con las normas europeas

pertinentes: EN 2014/30/UE, EN 2011/65/UE, EN 2014/35/UE.

3-Modos de funciona

Selección del modo de funcionaarto

MENú	Valor	Descripción
d__	001~512	modo de control DMX o modo esclavo
A1~3	1~9	modo de grupo, velocidad del motor de 1 a 9, de lenta a=rápida
L1~6	1~9	modo láser, velocidad del motor de 1 a 9, de lenta a=rápida
E1~7	1~9	modo Derby, 1-9 velocidad del motor de lenta a+rápida
F1	1~9	modoestroboscópico, velocidadestroboscópica de 1 a 9, de lenta a rápida
P1~2	1~9	modo de tira de LEDs 5050, velocidad 1-9 de lento a=rápido
SOU_	1~4	Sensible al sonido, el 4 es el más sensible	Mantenga pulsado "ENTER" durante 5s en el submenú
ir_	On/OF	Mando a distancia ON/OFF

A. Modo DMX

Este modo le permite controlar su aparato con un controlador DMX. Cada aparato debe tener una "dirección" de 1 a 512.

Pulse MENU hasta que vea A001, pulse ENTER, luego utilise las teclas ABAJO y ARRIBA para selectionar la direccion DMX deseada. Pulse ENTER para confirmar el valor. Cuando la direccion DMX parpadea, este confirmsque tu aparato está recibiendo una seals DMX de tu controlador.

Protocolo DMX:

Canal	Valor	Función
CH1	0	OFF
	1~255	Master Dimmer de oscuro a claro
CH2	0	No hay luz estroboscópica
	1~255	Velocidad de la luz estroboscópica de lenta a=rápida
CH3	0	OFF
	1~255	Regulator lineal de LEDs rojos de oscuro a brillante
CH4	0	OFF
	1~255	Regulator lineal de LEDs verdes de oscuro a brillante
CH5	0	OFF
	1~255	Regulator lineal de LEDs azules de oscuro a brillante
CH6	0	OFF
	1~255	Regulator lineal de LEDs blancos de oscuro a brillante
CH7	0	OFF
	1~255	Regulator lineal de láser rojo de oscuro a brillante
CH8	0	OFF
	1~255	Regulator lineal de láser verde de oscuro a brillante
CH9	0	Estroboscopio apagado
	1~255	Velocidad de la luz estroboscópica de lenta a rápida
CH10	0~12	OFF
	13~75	Tira de LED de color selecciónable
	76-255	Tira de LEDs 20 temas de efectos
CH11	0~255	Velocidad del efecto de lento a rápido, CH10有条件
CH12	0~155	Posición del motor LED
	156~255	Rotación del motor por LED, velocidad de lenta a rápida
CH13	0~2	Motor láser apagado
	3~210	Posición del motor LASER
	211~255	Rotación hacía delante del motor láser, velocidad de lenta a rápida
CH14	0~10	CH1~CH13有条件
	11~45	Cambiar a un solo color de salto
	46~80	Mezclar el cambio de color 1
	81~115	Mezclar el cambio de color 2
	116~150	Control de sonido 1
	151~185	Control de sonido 2
	186~220	Control de sonido 3
	221~255	Control de sonido 4
CH15	0~255	Velocidad de lento a=rápido (control de sonido más sensible), CH14有条件

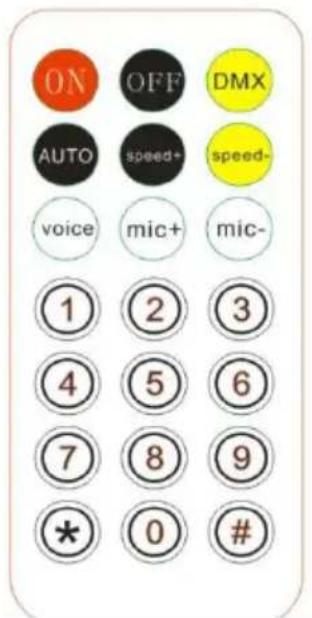

B. Utilización con mando a distancia IR :

EN	Funciónamente automático
OFF	Todoos los descapacitados
DMX	Modo DMX
Auto	Modo de funciona automático, pulse paraieselactejo
Velocidad+	Aceleración automática de la carrera
Velocidad-	Velocidad de bajada automática
Voz	Modo de control de sonido, pulse paraieselbar el efecto
Mic+...	Sonido sensible +
Mic-	Sensible al sonido -
1	Efekto de grupo Auto Running
2	Láser rojo
3	Láser verde
4	Funcióniento automático del láser
5	LED rojo
6	LED verde
7	LED azul
8	LED blanco
9	Funcióniento automático de los LEDs
0	Funcióniento automático de la tira de LEDs
*	Estroboscopio
#	Control de sonido

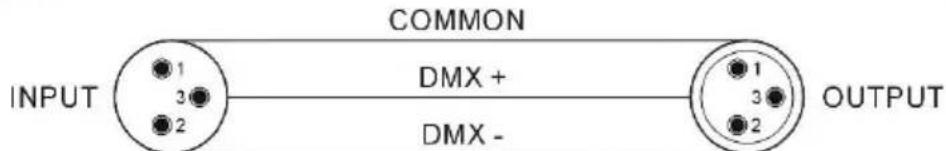

4. Modo DMX (conexión DMX)

• Si utilizes un controlador con una calidad DMX XLR de 5 pines, tendrás que comprar un adaptador XLR de 5 pines/3 pines.
• En elultimate dispositivo de laceda DMX, se recomiendautilizar un"enchufe DMX". (una resistencia de 120 Ohm 1/4W entre el pin 2 (DMX-) y el pin 3 (DMX+) colocada en un conector DMX macho).

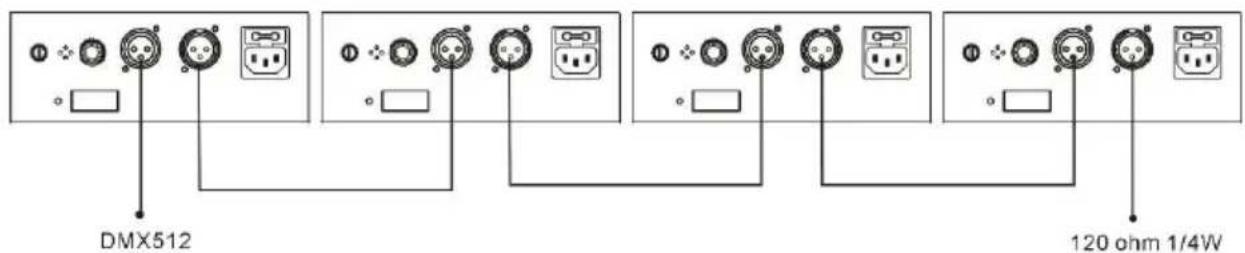

• Conecta las luminarias una tras另一边: la calidad DMX a la entrada DMX de lasuma luminaria. El cable DMX NUNCADebe ser un cable "Y". El enlace DMX-512izza una sealsal de alta velocidad. Los cables realizados para este enlace deben ser de buena calidad y estar en buen estado.
• Cada aparato debe tener una direccion DMX españica para poder ser controlado por el controlador DMX. (vexe el cuadro anterior).

5-Solucion de problemas

Aquí tienes的一些 sugenencias si tienes problemas con tu dispositivo,

• El disposativo no funciona en absoluto.

Compruebe el cable de alimentacion y el fusible.
Asegúrate de que tu enchufe está bien alimentado.

• El aparato no responde o no responde correctamente a los comandos DMX.

CompruebesuscablesDMX
CompruebsudirecionamentoDMX
O Prueba con除外 controlador DMX
O Asegürese de que sus cables DMX no pasen cerca de cables de alta tension, lo que pourrait causear interferencias.

• No recciona al sonido

Compruebe el modo de funcionacho seleccionado
Compruebe que no hay ningún cable DMX conectado a DMX IN
○ Toca directamente el micrófono para comprobar su capacité de respondersta.

6-Mantenimiento

El exterior de la casa debe limpiarse regularmente. Las lentes deben limpiarse para Obtener un brillo optimo. Si la unidad se instala en un entorno con polvo o humano, esta limpieza periodica es muy importante. también puede ser besoinio limpiar las lentes desde el interior.Desenchufe el aparato antes de realizar elostenimiento.

• Utilice un paño limpio con muy poco limpiacristales. Seque siempre bien las piezas limpiadas.

Importado por :

BoomtoneDJ - MSC
