FRMS274TAV - Refrigerador FRIGIDAIRE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Refrigerador-congelador con dispensador de agua y hielo
Marca	Frigidaire
Modelo	FRMS274TAV
Alimentación eléctrica	115 V, 60 Hz, 15 A, corriente alterna
Tipo de refrigerante	Inflamable (R600a o similar no especificado)
Capacidad de producción de hielo (refrigerador)	3.2 a 3.7 lb / 24 h (cubo de 5 lb estándar, 4 lb profundidad limitada)
Filtro de agua	Vida útil 6 meses o 120 galones
Funciones principales	Dispensador de agua y hielo, máquina de hielo, cajón Custom-Flex (4 modos), cestas CrispSeal, estantes ajustables, temporizador de bebidas frías, Freeze Boost, Chill Boost, modo Sabbat
Controles	Pantalla táctil con bloqueo, modo reposo/despertar, alarmas de puerta abierta y corte de energía
Instalación	Interior residencial, sobre suelo nivelado, espacio libre: arriba 3/8", lados 3/8", atrás 1"
Mantenimiento y limpieza	Limpieza exterior con agua jabonosa; acero inoxidable: limpiador no abrasivo; cubeta de hielo: detergente suave
Seguridad	Conexión a tierra obligatoria, no usar extensiones, no perforar el circuito de refrigerante, riesgo de incendio/explosión
Garantía	1 año limitada (piezas y mano de obra)
Piezas de repuesto disponibles	Filtro de agua, filtro de aire, bombillas, manijas, etc.
Reparabilidad	Reparaciones por personal calificado; usar piezas autorizadas

Preguntas frecuentes - FRMS274TAV FRIGIDAIRE

¿Por qué la máquina de hielo no produce hielo?

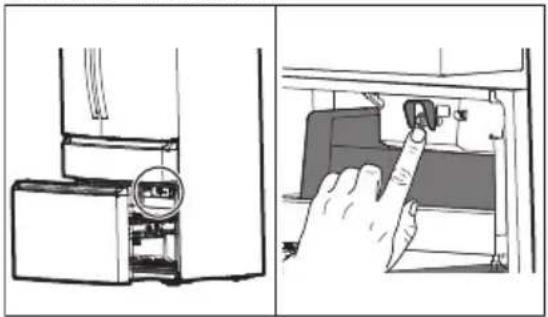

Verifique que la máquina de hielo esté encendida (presione 3 segundos el ícono). Asegúrese de que el refrigerador esté conectado al suministro de agua y que el grifo esté abierto. Verifique que el filtro de agua esté correctamente instalado y no obstruido. Reemplace el filtro si es necesario.

¿Por qué la máquina de hielo no produce suficientes cubitos de hielo?

La producción normal es de 3.2 a 3.7 lb por 24 horas. Un filtro de agua obstruido, una presión de agua baja o un uso excesivo de las puertas pueden reducir la producción. Verifique el filtro y la presión de agua. Ajuste la temperatura del congelador a un valor más frío si es necesario.

¿Por qué los cubitos de hielo se congelan juntos?

Los cubitos de hielo no utilizados con frecuencia o un corte de energía prolongado pueden derretirlos y volver a congelarlos. Retire y vacíe la cubeta de hielo, límpiela y vuelva a colocarla. Use el hielo al menos dos veces por semana.

¿Por qué el dispensador no suministra hielo?

Verifique que haya hielo en la cubeta. Si las puertas no están completamente cerradas, el dispensador se bloquea. Si la placa del dispensador se ha presionado demasiado tiempo, el motor puede sobrecalentarse; espere 3 minutos. Los cubitos de hielo atascados también pueden bloquear el dispensador.

¿Por qué el dispensador no suministra agua?

Verifique que el filtro de agua esté correctamente instalado y no obstruido. Asegúrese de que el grifo de agua doméstico esté abierto. Si el agua no fluye, el sistema puede estar vacío; distribuya durante 3-4 minutos para purgar el aire.

¿Por qué el agua tiene un sabor u olor extraño?

Si el agua no se ha distribuido durante mucho tiempo, saque y deseche 10-12 vasos de agua para refrescar el suministro. Verifique que la conexión se haga en una tubería de agua fría.

¿Por qué la puerta no cierra correctamente?

Asegúrese de que el refrigerador esté nivelado y que el piso esté plano. Verifique que ningún alimento o empaque bloquee la puerta. Ajuste el burlete basculante (parte pivotante de la puerta) para que esté bien posicionado.

¿Por qué los cajones son difíciles de mover?

Los alimentos pueden tocar el estante encima del cajón. Limpie el cajón, las ruedas y los rieles. Asegúrese de que el cajón esté correctamente instalado en sus rieles.

¿Por qué se acumula humedad dentro del refrigerador?

En climas cálidos y húmedos, una ligera condensación es normal. Verifique que la puerta cierre bien. Ajuste el burlete basculante. Para los cajones de verduras, ajuste el control de humedad o limpie la membrana de humedad.

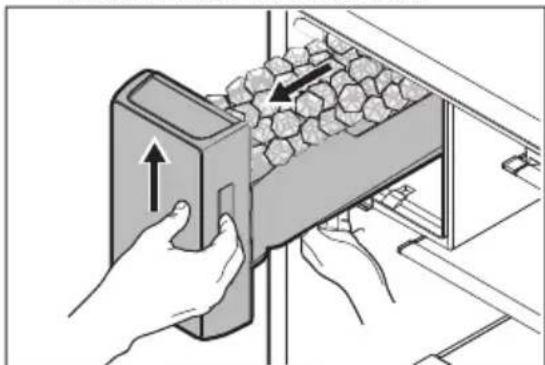

¿Cómo limpiar la cubeta de hielo?

Apague la máquina de hielo. Retire la cubeta levantándola y tirando de ella. Vacíela y límpiela con un detergente suave. Enjuague con agua clara y séquela completamente antes de volver a colocarla. Nunca use objetos afilados para romper el hielo.

MANUAL DE USUARIO FRMS274TAV FRIGIDAIRE

ES Manual de usuario | Nevera-congelador 99

Bienvenido a nuestra familia

¡Gracias por recibir a Frigidaire en su casa! Su compra es para nosotros el comienzo de una larga relación.

Este manual es un recurso para el uso y mantenimiento del producto. Léalo antes de usar el electrodoméstico. Téngalo a mano para poder consultarlo rápidamente cuando lo necesite. Si algo parece no funcionar bien, la sección de resolución de problemas le ayudará con los problemas frecuentes.

En http://www.frigidaire.com encontrará preguntas frecuentes, consejos y videos útiles, productos de limpieza y accesorios para la cocina y el hogar.

¡Estamos a su disposición! Visite nuestro sitio web, hable con un representante o llámenos si necesita ayuda. Podemos ayudarle a evitar una visita del servicio de reparación. Si necesita servicio de reparación, podemos iniciarlo nosotros.

¡Hagámoslo oficial! Asegúrese de registrar su producto.

CONTENIDO

1. INFORMACIÓN DE SEGURIDAD IMPORTANTE......99
2. CARACTERÍSTICAS....102
3. INSTALACIÓN.... 104
4. DESINSTALACIÓN DE LAS PUERTAS.... 107
5. INSTALACIÓN DE LA MANIJA DE LA PUERTA....111
6. CONEXIÓN DEL SUMINISTRO DE AGUA.... 111
7. CONTROLES Y CONFIGURACIÓN: MODELO CON DISPENSADOR DE AGUA EXTERNO - TIPO 1 ...... 114
8. CONTROLES Y CONFIGURACIÓN: MODELO CON DISPENSADOR DE AGUA EXTERNO - TIPO 2, TIPO 3 ....117
9. CONTROLES Y CONFIGURACIÓN: DISPENSADOR DE AGUA INTERNO.... 121
10. DISPENSADOR DE HIELO Y AGUA AUTOMÁTICO....123
11. DISPENSADOR DE AGUA INTERNO....126
12. DISPENSADOR DE HIELO.... 127
13. CARACTERÍSTICAS DE ALMACENAMIENTO....128
14. ALMACENAMIENTO DE ALIMENTOS Y AHORRO DE ENERGÍA 133
15. SONIDOS DE FUNCIONAMIENTO NORMALES....134
16. REEMPLAZO DEL FILTRO.... 135
17. MANTENIMIENTO Y LIMPIEZA.... 139
18. RESOLUCIÓN DE PROBLEMAS.... 141
19. GARANTÍA LIMITADA.... 148

1. INFORMACIÓN DE SEGURIDAD IMPORTANTE

1.1 Guarde una copia para poder consultarla rápidamente cuando lo necesite

Número de modelo

Número de serie

Fecha de compra

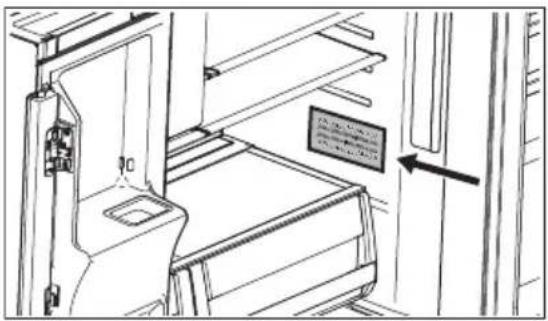

1.2 Ubicación del número de serie

Debe seguir estas pautas para asegurar que los mecanismos de seguridad del refrigerador estén funcionando correctamente.

1.3 Definiciones de seguridad

Este es el símbolo de alerta de seguridad. Se usa para alertar sobre posibles riesgos de lesiones personales. Respete todos los mensajes de seguridad que siguen a este símbolo para evitar posibles lesiones o la muerte.

PELIGRO

PELIGRO: Indica una situación inminentemente peligrosa que, si no se evita, provocará la muerte o lesiones graves.

ADVERTENCIA!

ADVERTENCIA: Indica una situación posiblemente peligrosa que, si no se evita, podría provocar la muerte o lesiones graves.

PRECAUCIÓN!

PRECAUCIÓN: Indica una situación posiblemente peligrosa que, si no se evita, podría provocar lesiones leves o moderadas.

IMPORTANTE

IMPORTANTE: Indica información de instalación, funcionamiento o mantenimiento que es importante, pero que no está relacionada con peligros.

PELIGRO

PELIGRO: Riesgo de incendio o explosión. Presencia de refrigerante inflamable. No use dispositivos mecánicos para descongelar el refrigerador. No perfore los tubos del refrigerante. PELIGRO: Riesgo de incendio o explosión. Presencia de refrigerante inflamable. La reparación solo puede estar a cargo de personal de servicio capacitado. Use solo piezas de reparación autorizadas por el fabricante. El equipo de reparación que se utilice debe estar diseñado para refrigerantes inflamables. Siga todas las instrucciones de reparación del fabricante. No perfore los tubos del refrigerante.

PRECAUCIÓN!

PRECAUCIÓN: Riesgo de incendio o explosión. Descarte el refrigerador adecuadamente según los reglamentos federales o locales vigentes. Presencia de refrigerante inflamable. PRECAUCIÓN: Riesgo de incendio o explosión debido a la perforación del tubo refrigerante. Siga atentamente las instrucciones de manipulación. Presencia de refrigerante inflamable.

ADVERTENCIA!

SOLO PARA RESIDENTES DE CALIFORNIA ¡ADVERTENCIA! Cáncer y daño reproductivo http://www.P65Warnings.ca.gov

1.4 Seguridad infantil

Este aparato no está diseñado para ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o falta de experiencia y conocimiento, a menos que se hayan recibido supervisión o instrucción sobre el uso del aparato por parte de una persona responsable de su seguridad.

Destruya o recicle la caja, las bolsas plásticas y cualquier material de envoltura exterior inmediatamente después de desembalar el refrigerador. Los niños no deben usar estos elementos para jugar. Las cajas cubiertas con tapetes, cubrecamas, láminas de plástico o envolturas elásticas pueden convertirse en cámaras herméticas y causar asfixia rápidamente.

1.5 Instrucciones de seguridad importantes

No almacene ni use gasolina ni otros vapores o líquidos inflamables cerca de este o de ningún otro electrodoméstico.

No almacene sustancias explosivas como latas de aerosol con un propelente inflamable en este electrodoméstico.

No opere el refrigerador en presencia de gases explosivos.

Evite el contacto con las piezas móviles del dispensador de hielo automático.

Retire todas las grapas de la caja. Las grapas pueden causar cortes graves y también dañar los acabados si entran en contacto con otros electrodomésticos o muebles.

ADVERTENCIA!

No utilice aparatos eléctricos dentro de los compartimentos de almacenamiento de alimentos del electrodoméstico a menos que sean del tipo recomendado por el fabricante.

1.6 Correcta eliminación de su refrigerador o congelador

Riesgo de encierro accidental de menores

La asfixia y el encierro accidental de menores no son problemas del pasado. Los refrigeradores o congeladores desechados o abandonados siguen siendo peligrosos, incluso si es “tan solo por unos días”. Si desecha un refrigerador o congelador antiguo, siga las instrucciones que se indican a continuación para prevenir accidentes.

Recomendamos firmemente los métodos de reciclaje o eliminación responsable de

electrodomésticos. Consulte con la compañía de servicios públicos o visite http://www.energystar.gov/recycle energystar.gov/recycle para obtener más información sobre cómo reciclar un refrigerador antiguo.

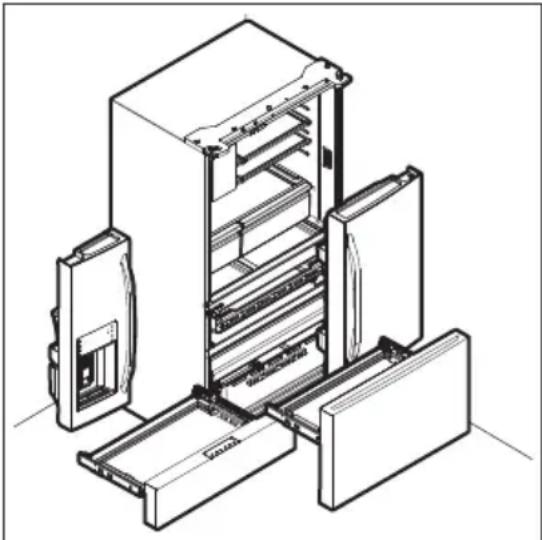

Antes de desechar su refrigerador/congelador antiguo:

• Retire las puertas.
• Deje los estantes en su lugar, para que los niños no puedan entrar con facilidad.
• Pida a un técnico de servicio capacitado que lo retire.

Eliminación de CFC/HCFC

Su refrigerador antiguo puede tener un sistema de enfriamiento que usa clorofluorocarbonos o hidroclorofluorocarbonos (CFC o HCFC). Se cree que los CFC y HCFC dañan el ozono estratosférico si se liberan a la atmósfera. Otros refrigerantes también pueden causar daños al medioambiente si se liberan a la atmósfera.

Si está desechando su refrigerador antiguo, asegúrese de que un técnico calificado retire el refrigerante para desecharlo correctamente. Si libera refrigerante de manera intencional, puede ser objeto de multas y encarcelamiento, en virtud de las disposiciones de la legislación ambiental.

1.7 Información sobre la electricidad

- El electrodoméstico debe estar enchufado a un tomacorriente exclusivo de CA de 115 V, 60 Hz y 15 A. El cable de alimentación del electrodoméstico está equipado con un enchufe de conexión a tierra de tres clavijas para brindar protección contra el riesgo de descarga eléctrica. Debe enchufarse directamente en un receptáculo de tres clavijas con conexión a tierra adecuada. El receptáculo debe instalarse de acuerdo con los códigos y las ordenanzas locales. Consulte a un electricista capacitado. No utilice un cable de extensión ni un adaptador.

ADVERTENCIA!

Evite el peligro de incendio o descarga eléctrica.

• Si el cable de alimentación está dañado, un técnico de servicio autorizado debe reemplazarlo para evitar cualquier riesgo.

• No tire del cable de alimentación para desenchufar el electrodoméstico. Sujete el enchufe firmemente y extráigalo del receptáculo para evitar que el cable de alimentación se dañe.

• Desenchufe el electrodoméstico antes de limpiarlo y antes de cambiar la bombilla para evitar una descarga eléctrica.

• El rendimiento puede verse afectado si el voltaje varía en un 10 % o más. Si el electrodoméstico funciona con energía insuficiente, el compresor puede dañarse. Dicho daño no está cubierto por su garantía.
• No enchufe la unidad a un tomacorriente controlado por un interruptor de pared o una cuerda de tracción, para evitar que el electrodoméstico se apague accidentalmente.
• De ningún modo presione, ate o doble el cable de alimentación.

ADVERTENCIA!

En ningún caso debe cortar, retirar ni anular la clavija de conexión a tierra (A). Utilice siempre el cable de alimentación con enchufe con conexión a tierra de 3 clavijas y receptáculo de pared con conexión a tierra.

Las características pueden variar según el modelo. Tenemos accesorios disponibles para su electrodoméstico y puede comprarlos en Frigidaire.com o llamando al 1-800-374-4432 (llamada gratuita).

2.1 Modelo con dispensador de agua externo - Tipo 1

6 7 48 5 4 12 13 14 4 15 16 17 18 3 2 1

1 Pata ajustable
2 Dispensador de hielo y agua
3 Panel de control externo del electrodoméstico

4 Contenedor de puerta
5 Conducto de hielo
6 Aleta parteluz
7 Dispensador de hielo
8 Guía de la aleta
9 Filtro de aire
10 Filtro de agua
11 Compartimento para lácteos
12 Estantes
13 Contenedor de puerta ajustable
14 Cajones para frutas y verduras frescas CrispSeal™
15 Bisagras ajustables
16 Cajón de temperatura Custom-Flex™
17 Canasta del congelador superior
18 Canasta del congelador inferior

2.2 Modelo con dispensador de agua externo - Tipo 2

6 7 11 13 5 4 13 14 15 16 17 18 3 2 1

1 Pata ajustable
2 Dispensador de hielo y agua
3 Panel de control externo del electrodoméstico

4 Compartimentos de la puerta
5 Conducto de hielo
6 Aleta parteluz
7 Dispensador de hielo
8 Guía de la aleta
9 Filtro de aire
10 Estantes
11 Filtro de agua
12 Contenedor de puerta un galón
13 Cajones para frutas y verduras frescas CrispSeal™
14 Zona de bocadillos
15 Bisagras ajustables
16 Cajón de temperatura Custom-Flex™
17 Canasta del congelador superior
18 Canasta del congelador inferior

2.3 Modelo con dispensador de agua externo - Tipo 3

6 71 21 18 5 4 13 14 15 16 17 18 19 20 3 2 1

1 Pata ajustable
2 Dispensador de hielo y agua
3 Panel de control externo del electrodoméstico
4 Compartimentos de la puerta

5 Conducto de hielo
6 Aleta parteluz
7 Dispensador de hielo
8 Guía de la aleta
9 Filtro de aire
10 Estantes
11 Filtro de agua
12 Contenedor de puerta un galón
13 Cajones para frutas y verduras frescas CrispSeal™
14 Zona de bocadillos
15 Bisagras ajustables
16 Cajón de temperatura Custom-Flex™
17 Dispensador de hielo
18 Contenedor de hielo
19 Canasta del congelador superior
20 Canasta del congelador inferior

2.4 Modelo con dispensador de agua interno

6 7 2 139 10 5 4 4 14 15 16 17 18 19 3 2 1

1 Patas niveladoras
2 Dispensador de agua interno
3 Panel de control del electrodoméstico
4 Contenedor de puerta un galón

5 Contenedor de puerta
6 Aleta parteluz
7 Guía de la aleta
8 Filtro de aire
9 Estantes
10 Filtro de agua
11 Compartimento para lácteos
12 Contenedor de puerta ajustable
13 Cajones para frutas y verduras frescas CrispSeal™
14 Bisagras ajustables
15 Cajón de temperatura Custom-Flex™
16 Dispensador de hielo
17 Contenedor de hielo
18 Canasta del congelador superior
19 Canasta del congelador inferior

3. INSTALACIÓN

En este Manual de uso se brindan instrucciones generales de instalación y

funcionamiento para su modelo.

Recomendamos recurrir a un técnico

profesional de servicio o de instalación de cocinas para instalar su electrodoméstico. Use el electrodoméstico solo como se indica en este Manual de usuario. Antes de encender el electrodoméstico, siga estos primeros pasos importantes.

3.1 √Lista de verificación de la instalación

Puertas

□ Las manijas están seguras y firmes Nivelación
□ El compartimento está firmemente apoyado en todas las esquinas

Suministro eléctrico

□ El suministro eléctrico del hogar está activado.
El electrodoméstico está enchufado.

Dispensador de hielo

El suministro de agua de la casa está conectado al electrodoméstico.

ADVERTENCIA!

Solo suministro de agua potable.

☐ No hay fugas en ninguna de las conexiones (vuelva a verificar en 24 horas)
El dispensador de hielo está encendido

Inspecciones finales

Se ha retirado el material de envío
Se ha enviado la tarjeta de registro.

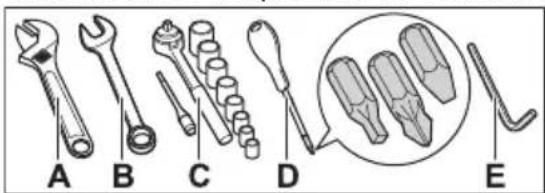

3.2 Herramientas necesarias

Estas herramientas son necesarias en distintas fases del proceso de instalación:

A B C D E

A. Llave ajustable
B. 3/8" Llave fija
C. 5/16"llave de tubo
D. Destornillador: Cabeza Phillips™ o Cabeza Quadrex
E. 6 mm Llave Allen

3.3 Ubicación

- Si es posible, coloque el electrodoméstico donde evite la luz solar directa y la proximidad con

estufas, lavavajillas o cualquier otra fuente de calor.

• El electrodoméstico debe instalarse en un piso nivelado y lo suficientemente fuerte como para soportar una carga completa.
• Considere la disponibilidad del suministro de agua para los modelos equipados con un dispensador de hielo automático.

ADVERTENCIA!

Este electrodoméstico está diseñado para usarse en aplicaciones domésticas residenciales y similares en interiores, como:

• Cocina/Kitchenette
• Despensa
• Sótano
• Garaje cerrado
• Otros entornos de tipo residencial en interiores

ADVERTENCIA!

Deje los siguientes espacios libres para facilitar la instalación, la circulación adecuada del aire y las conexiones eléctricas y de plomería:

• Parte superior 3/8" (9.5 mm)
  • Laterales 3/8" (9.5 mm)
• Parte posterior 1" (25.4 mm)

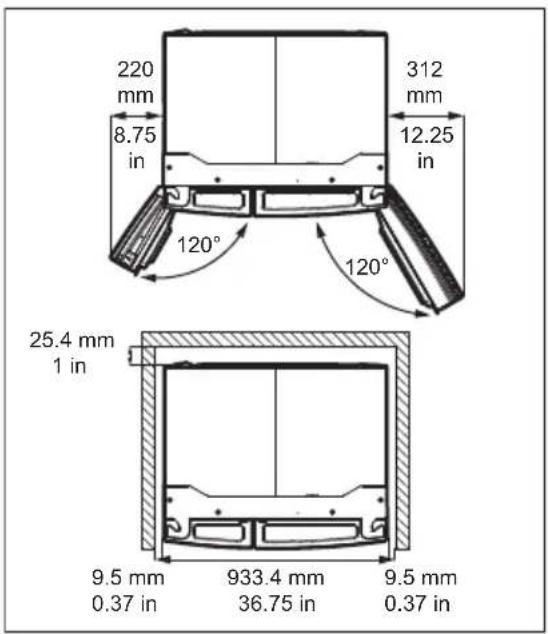

3.4 Apertura de puerta

Coloque el electrodoméstico de forma que tenga un fácil acceso a una superficie para sacar los alimentos. Asegúrese de que los cajones de refrigerador y las canastas del congelador puedan abrirse por completo.

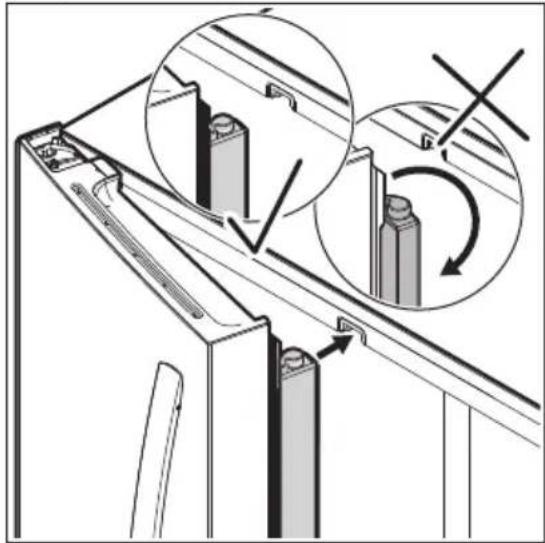

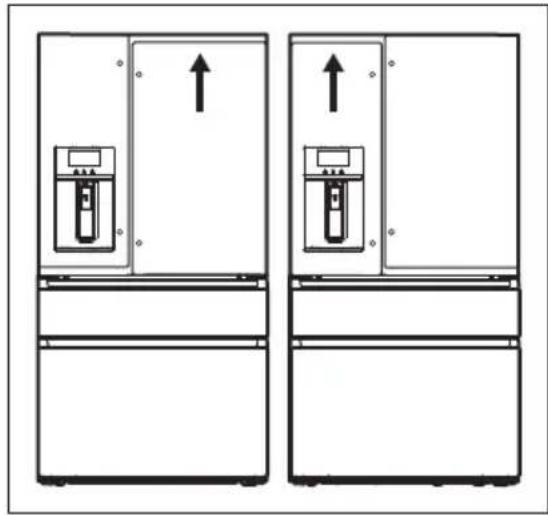

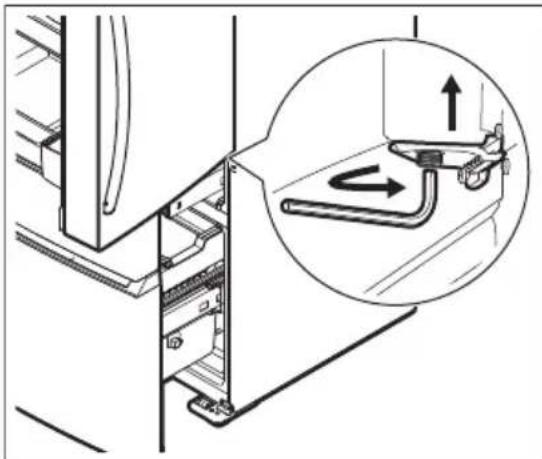

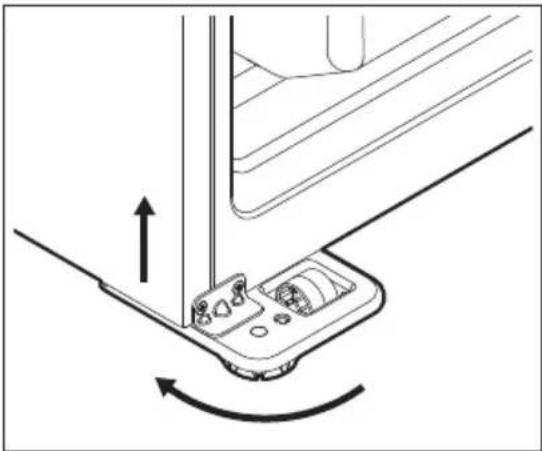

3.5 Nivelación del compartimento y alineación de la puerta

Pautas para el posicionamiento final del electrodoméstico:

• Las 4 esquinas del compartimento deben estar firmemente asentadas sobre el suelo.
• Eleve ligeramente la parte frontal para asegurarse de que las puertas queden perfectamente cerradas y selladas.
• Alinee las puertas una con la otra y nivélelas.

Puede cumplir la mayoría de estos requisitos si sube o baja los delanteros ajustables.

3.6 Nivelación

Nivele el gabinete subiendo o bajando las patas delanteras ajustables.

1. Abra ligeramente el cajón del congelador.
2. Baje las patas ajustables hasta que toquen el piso. Utilice tenazas para realizar el ajuste.
3. Para levantar la unidad, gire la pata en sentido horario.
4. Para bajar la unidad, gire las patas en sentido antihorario.

1. Asegúrese de que ambas puertas no se rocen. Los sellos deben estar en contacto con el gabinete en los 4 lados.
2. Asegúrese de que el gabinete esté estable.

3.7 Nivelación de puertas

Para ajustar la altura de la puerta:

1. Abra el cajón de temperatura Custom-Flex™ para acceder a las bisagras inferiores.
2. Inserte una llave Allen de 6 mm en el eje de la bisagra inferior.
3. Para bajar la puerta: gire el tornillo de ajuste en sentido horario.
4. Para levantar la puerta: gire el tornillo de ajuste en sentido antihorario.

Ajuste la aleta parteluz para una conexión adecuada con la guía de la aleta parteluz. Asegúrese de que la aleta parteluz esté plegada y perpendicular a la puerta de

alimentos frescos. Si la guía del parteluz no se encuentra en la posición correcta, podría impedir que la puerta se cierre por completo.

4. DESINSTALACIÓN DE LAS PUERTAS

4.1 Manejo en espacios estrechos

Si el electrodoméstico no cabe en una entrada, puede retirar las puertas. Primero verifíquelo midiendo la entrada.

4.2 Desmontaje/instalación de las puertas del refrigerador

Para prepararse para desinstalar las puertas:

1. Desenchufe el cable de alimentación eléctrica del tomacorriente de pared.
2. Retire los alimentos de los estantes de las puertas y cierre las puertas.

ADVERTENCIA!

Asegúrese de que el cable de alimentación eléctrica esté desenchufado del tomacorriente de pared.

Para desinstalar las puertas del refrigerador:

1. Abra las puertas 90°.

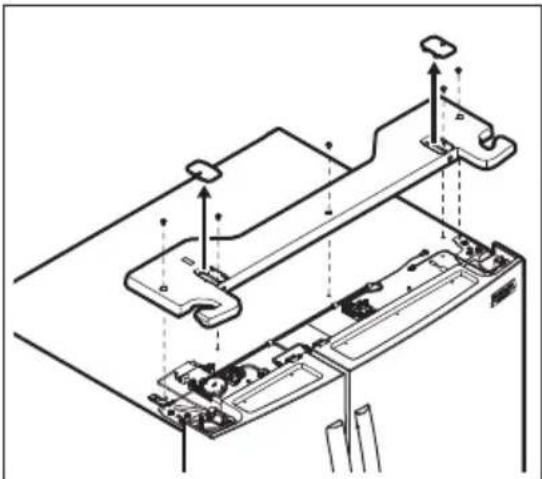

2. Retire los 5 tornillos Phillips™ de la cubierta de la bisagra superior y levante hacia arriba. Puede acceder fácilmente a los 3 tornillos Phillips™. Puede acceder a los otros 2 tornillos retirando los 2 paneles de la cubierta

de la bisagra superior tal como se muestra.

1. Marque suavemente alrededor de las bisagras superiores de la puerta con un lápiz. Esto facilita la reinstalación.

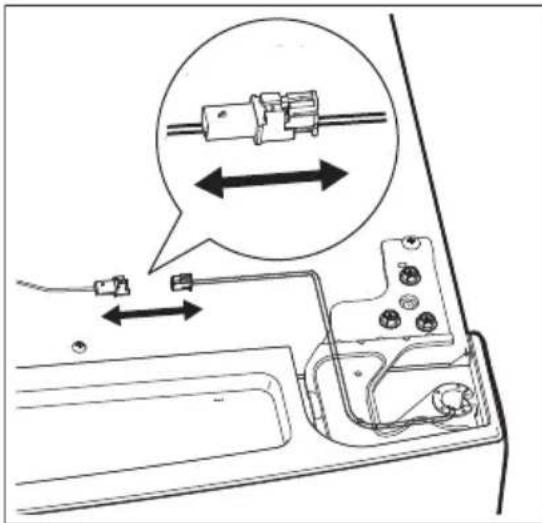

2. Desconecte cualquier mazo de cables eléctricos que vaya desde las puertas hasta la cubierta de la bisagra.

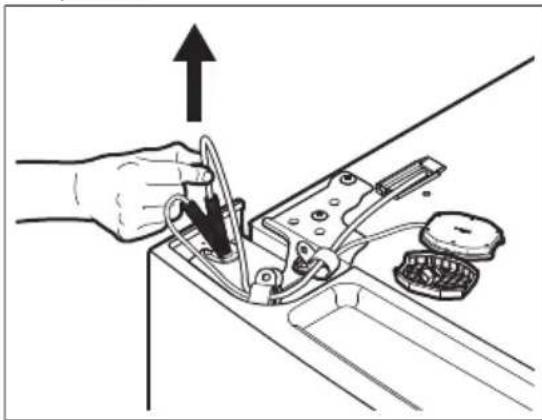

1. Tire de la tubería de agua con cuidado hacia arriba para separarla de la puerta.

Tenga cuidado al retirar el tubo de agua de la puerta para asegurarse de que no se retuerza.

NOTA

Deberá retirar alrededor de 4ft de tubo de agua de la puerta del refrigerador.

PRECAUCIÓN!

Asegúrese de que las puertas estén a un lado en una posición segura donde no puedan caerse y causar lesiones personales o daños a las puertas o manijas.

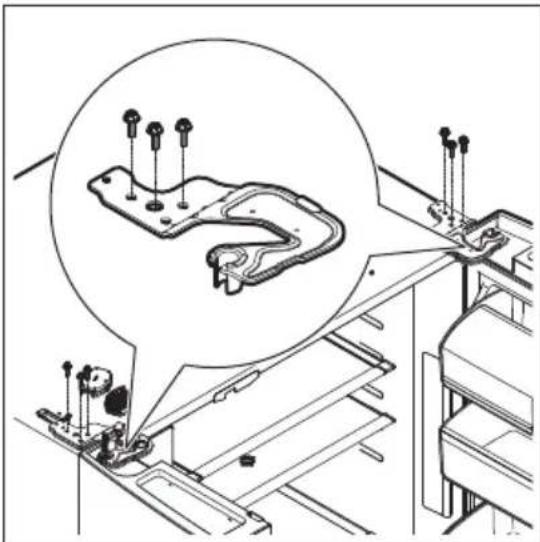

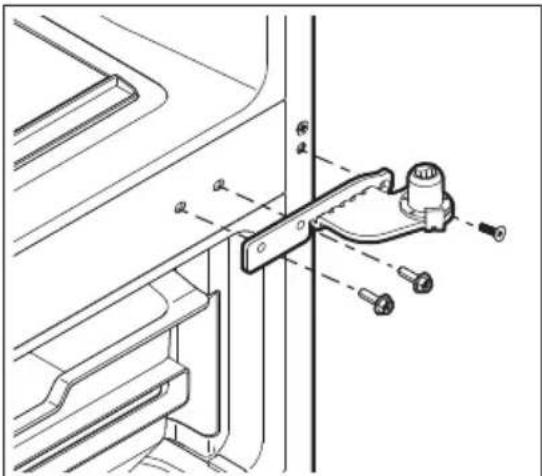

1. Retire tres pernos de 8mm de ambas bisagras superiores. Levante las puertas de las bisagras inferiores y colóquelas a un lado con cuidado.

1. Es posible que deba retirar las bisagras inferiores para limpieza. Para acceder a las bisagras inferiores, extienda primero el cajón de temperatura Custom-Flex™. Desatornille los 3 tornillos de la bisagra inferior y deslice la bisagra hacia adentro.

1. Para reinstalar las puertas, siga el procedimiento al revés.

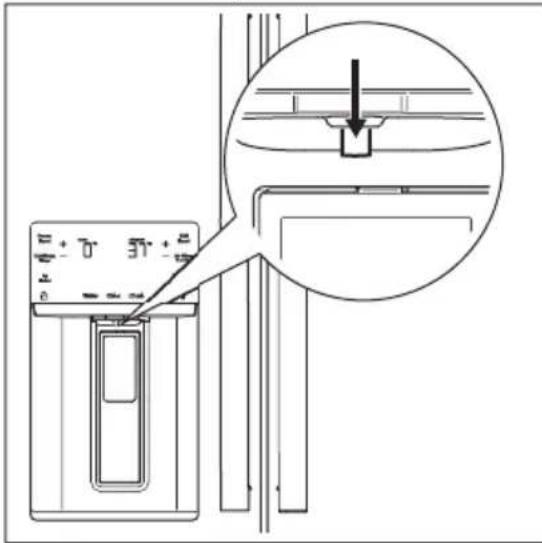

IMPORTANTE

Asegúrese de que la tubería de suministro de agua pase por el orificio en la parte superior del bolsillo del dispensador. Una envoltura metálica en la tubería evita daños por el roce de la bisagra. Coloque la parte posterior alrededor del tubo en la ubicación correcta durante la reinstalación para proteger el tubo de la bisagra.

Modelo con dispensador externo

Cuando vuelva a insertar el tubo de agua y vuelva a colocar la cubierta de la bisagra superior, asegúrese de que el tubo no se retuerza.

Una vez que ambas puertas estén en su lugar, asegúrese de que están alineadas entre sí y están niveladas. Consulte Instalación. Vuelva a colocar la cubierta de la bisagra superior.

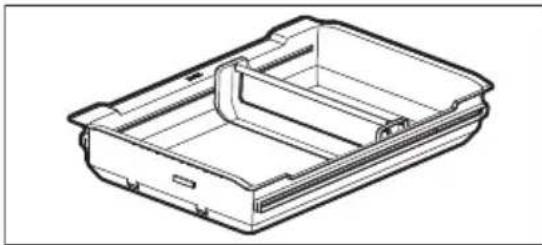

4.3 Cajón de temperatura Custom-Flex™

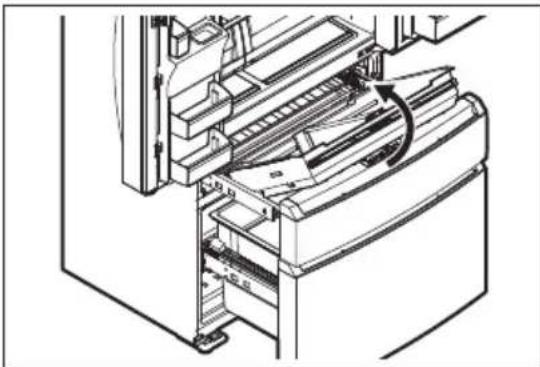

Para retirar el cajón de temperatura Custom-Flex™:

1. Abra completamente el cajón.
2. Retire la canasta del cajón.

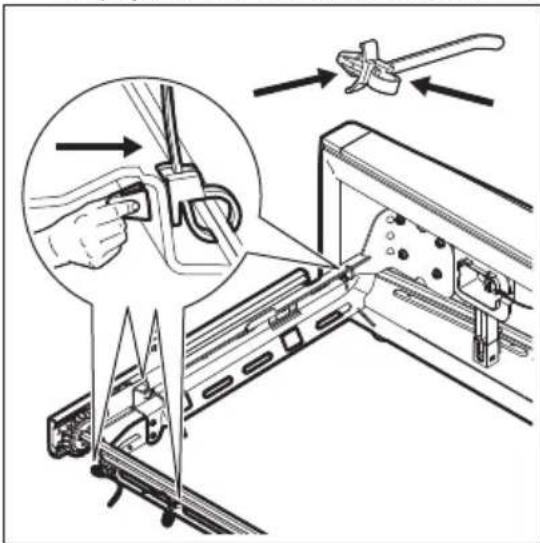

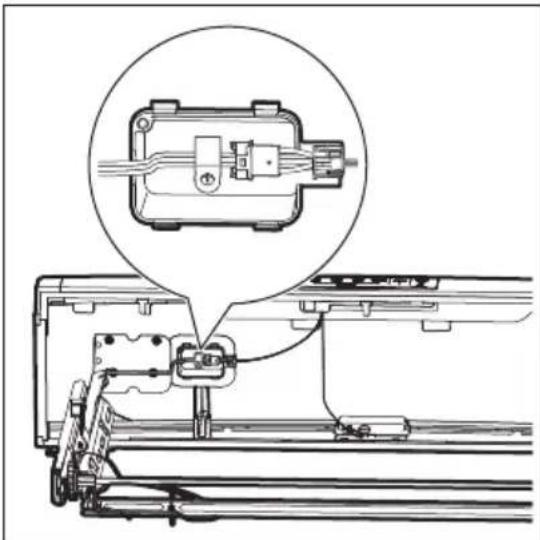

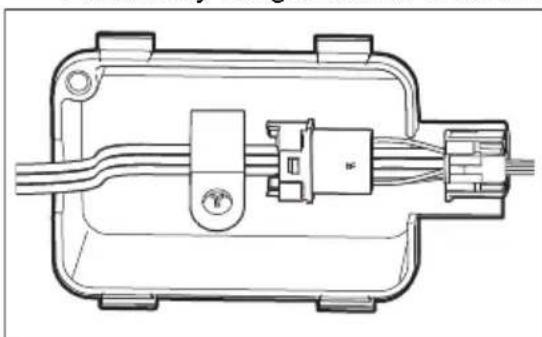

1. Solo para algunos modelos: Desenganche los 4 sujetacables presionando los lados del sujetador y empujándolos a través de la abertura.


1. Solo para algunos modelos: Retire el tornillo y el sujetador de retención y desconecte el arnés.

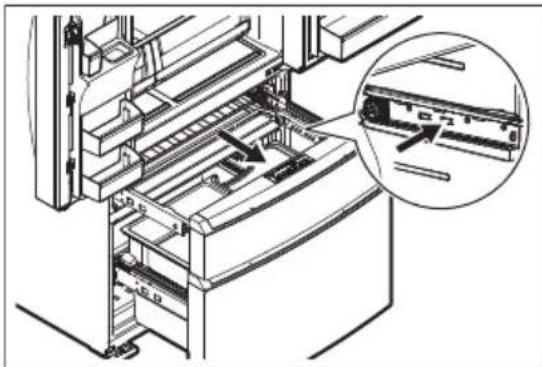

1. Para extraer completamente el cajón del gabinete, presione las lengüetas que están en ambos lados, y deslice sobre los rieles hasta sobrepasar los sujetadores en ambos lados.

Para volver a instalar el cajón de temperatura Custom-Flex™:

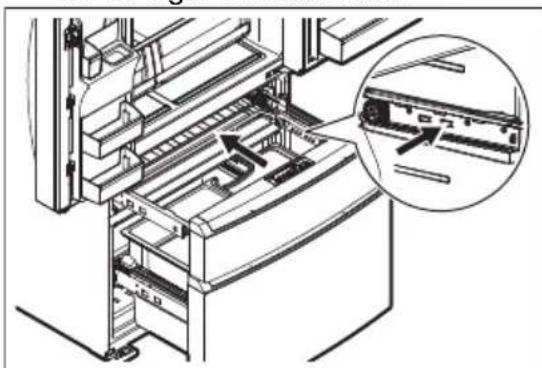

1. Coloque el cajón con los soportes y los deslizadores dentro del compartimento hasta que los deslizadores hagan un clic al quedar en su lugar en cada lado.

1. Vuelva a conectar el arnés del gabinete.

2. Vuelva a colocar el sujetador de retención y asegúrelo con el tornillo.

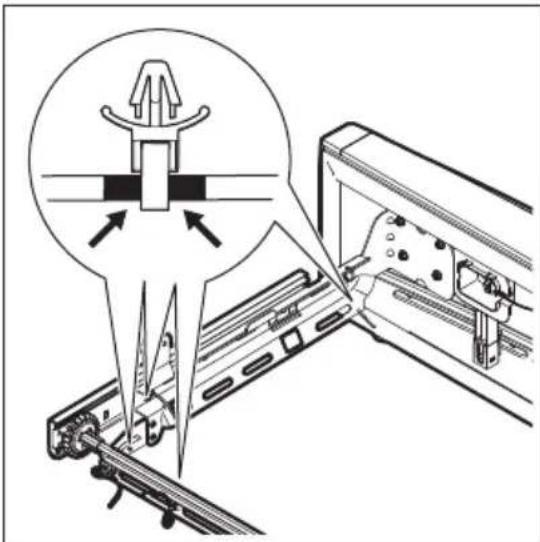

1. Vuelva a colocar el arnés eléctrico posicionando los sujetadores de cable sobre las marcas negras del arnés. Empuje los 4 sujetadores de cable a través de las aberturas en el riel para asegurar el arnés en su lugar.

1. Deslice la canasta hasta su lugar.

2. Cierre el cajón.

PRECAUCIÓN!

El cajón es pesado. Tenga cuidado al levantarlo.

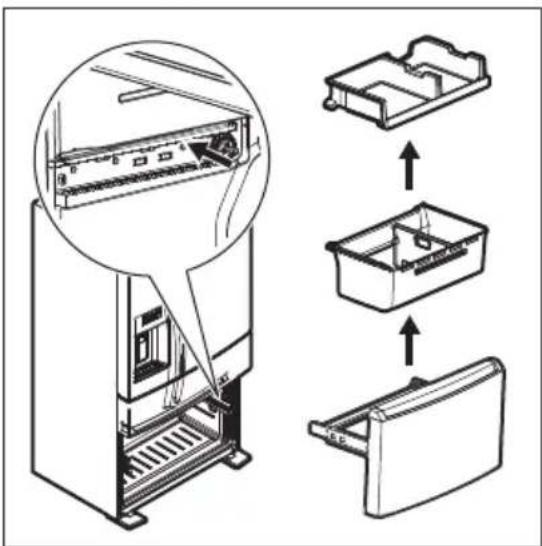

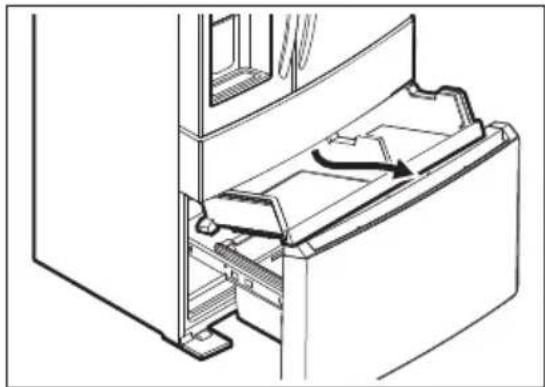

4.4 Retiro del cajón del congelador

Retire el cajón del congelador:

1. Abra el cajón y extiéndalo por completo.
2. Retire el cajón superior del congelador.

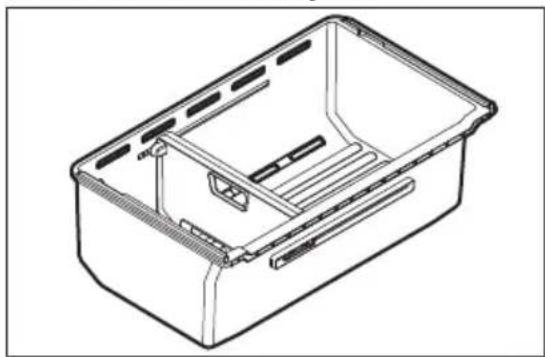

3. Retire la canasta inferior del congelador.
4. Dentro del gabinete, presione la lengüeta de ambos lados para liberar los deslizadores.
5. Retire el cajón con soportes y deslizadores.

Para reinstalar el cajón del congelador:

1. Coloque el cajón con los soportes y los deslizadores dentro del gabinete hasta que haga un clic al quedar en su lugar.
2. Vuelva a colocar primero la canasta del congelador inferior y luego la canasta del congelador superior.

Asegúrese de que los rodillos de la canasta del congelador superior estén asentados correctamente sobre los rieles antes de cerrar el cajón del congelador.

Para ver instrucciones adicionales, consulte Características de almacenamiento

5. INSTALACIÓN DE LA MANIJA DE LA PUERTA

PRECAUCIÓN!

Use guantes y gafas de seguridad.

Tenga una precaución extrema al instalar estas manijas.

El extremo redondeado de las manijas puede ser filoso (algunos modelos).

5.1 Instalación de la manija de la puerta

Para instalar la manija de la puerta:

1. Retire las manijas y cualquier otro embalaje protector de la caja de cartón.
2. Coloque las tapas de los extremos de la manija de alimentos frescos sobre los pernos superiores e inferiores de reborde preinstalados (A) que están ajustados en la puerta, asegurándose de que los orificios para los tornillos de fijación estén orientados hacia la puerta opuesta.
3. Mientras sostiene la manija firmemente contra la puerta, ajuste los tornillos de fijación Allen superiores e inferiores (B) con la llave Allen suministrada.
4. Repita los pasos anteriores para instalar la manija opuesta. Asegúrese de que los orificios para los tornillos de fijación estén orientados hacia la puerta opuesta.

A B 1

A B

B J A

A B

NOTA

Al ajustar los tornillos de fijación Allen, aplique fuerza al brazo más largo de la llave Allen suministrada en el empaque de la manija.

NOTA

Ajuste y nivele todos los tornillos de fijación (coloque el tornillo de fijación Allen justo debajo de la superficie de la tapa de extremo) de la tapa de extremo de la manija. Las tapas de los extremos deben ajustarse a las puertas del congelador y del refrigerador sin dejar espacios. Para evitar rayar la puerta de metal, mantenga la puerta abierta al apretar los tornillos de ajuste.

Es posible que la manija de la puerta se afloje con el tiempo. Si esto sucede, apriete los tornillos de fijación en las manijas.

6. CONEXIÓN DEL SUMINISTRO DE AGUA

6.1 Antes de instalar la tubería de suministro de agua:

ADVERTENCIA!

Para evitar descargas eléctricas, que pueden causar la muerte o lesiones graves, desconecte el electrodoméstico del suministro eléctrico antes de conectar una tubería de suministro de agua al electrodoméstico.

PRECAUCIÓN!

Para evitar daños materiales:

• Use tuberías trenzadas de acero inoxidable o de cobre para el suministro de agua. No se recomienda el uso de tuberías de suministro de agua de plástico 1/4". Las tuberías de plástico aumentan la posibilidad de fugas de agua; el fabricante no se hará responsable de ningún daño si se utilizan para el suministro.
• No instale el tubo de suministro de agua en áreas donde las temperaturas estén por debajo de la de congelamiento.
• Las sustancias químicas de un suavizador de agua en mal estado pueden dañar al dispensador de hielo. Si el dispensador de hielo está conectado a un suavizador de agua, procure el mantenimiento y correcto funcionamiento del suavizador.

IMPORTANTE

Asegúrese de que las conexiones de la tubería de suministro de agua cumplan con todos los códigos locales de plomería.

6.2 Necesitará lo siguiente:

• Herramientas básicas: llave ajustable, destornillador plano y destornillador Phillips™.
• Acceso a una tubería de agua fría de la vivienda con presión entre 30 y 100 psi.
• Una tubería de cobre o de acero inoxidable trenzada para el suministro de agua con un diámetro exterior de 1/4" (6.4 mm). Para determinar la

longitud necesaria de la tubería, mida la distancia desde la válvula de admisión del dispensador de hielo en la parte trasera del electrodoméstico hasta la tubería de agua fría. Luego añada aproximadamente 6 ft (1.8 m) para asegurarse de que pueda mover el electrodoméstico para limpiarlo.

• Una válvula de cierre para conectar la tubería de suministro de agua al sistema de tuberías de su vivienda. No use una válvula de cierre autoperforante.
• No vuelva a utilizar un accesorio de compresión ni utilice cinta para sellar roscas.
• Una tuerca de compresión y una guarnición (manguito) para conectar la tubería de cobre de suministro de agua a la válvula de admisión del dispensador de hielo.

NOTA

Consulte las normas de urbanismo locales sobre conducción de agua y materiales relacionados antes de instalar el refrigerador. Según los códigos de construcción locales/estatales, Frigidaire recomienda:

- para casas con válvulas existentes su kit de tubería de agua Smart Choice® 5304437642 con una tubería de agua de acero inoxidable de 6 ft.

Consulte Frigidaire.com para obtener más información.

6.3 Instalación de la tubería del suministro de agua

IMPORTANTE

El sistema de suministro de agua del electrodoméstico incluye varias tuberías, un filtro de agua y una válvula de agua. Para garantizar el correcto funcionamiento del dispensador de agua, este sistema debe llenarse por completo con agua cuando el electrodoméstico se conecta por primera vez a la tubería de suministro de agua doméstico.

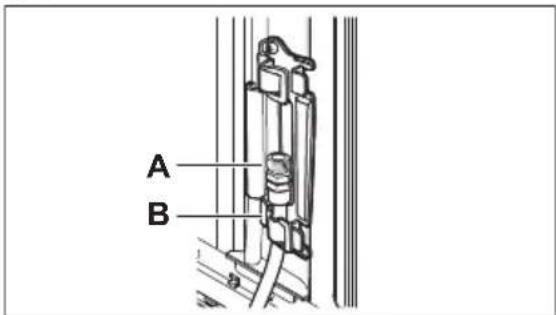

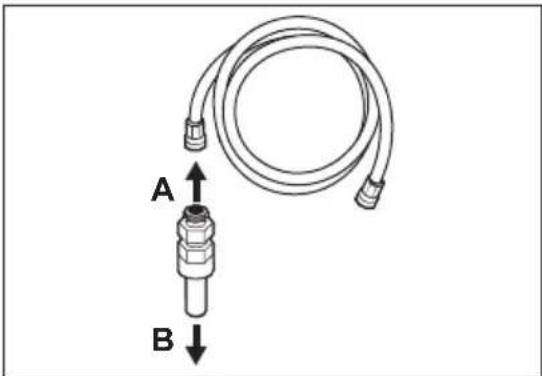

Conexión al suministro de agua doméstico con racor de compresión de 1/4"

A B

A. Racor de la toma de agua
B. Tubo de plástico a la válvula de agua

Tubería de agua de acero inoxidable de 6 ft (1.8 metros) del suministro de agua doméstico

Racor de latón de la entrada de agua

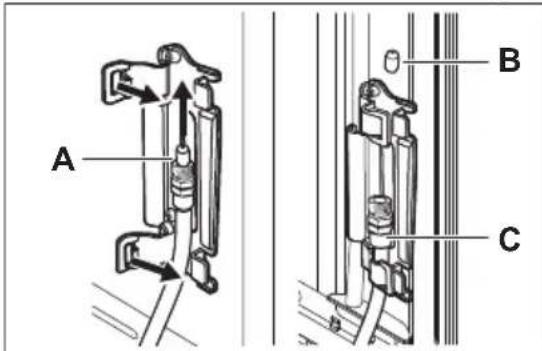

A B C

A. Tapón de plástico
B. Retire el tapón de plástico del racor de la toma de agua
C. Tubo de plástico de 1/4" a la válvula de agua

Para conectar el tubo de suministro de agua al suministro de agua doméstico:

1. Desconecte el refrigerador del suministro eléctrico.
2. Coloque el extremo de la tubería de suministro de agua en el fregadero o en un cubo. Abra el suministro de agua y purgue la tubería de suministro hasta que el agua salga limpia. Cierre la entrada de agua en la válvula de desconexión.

A B

A. Al suministro de agua doméstico
B. A la válvula de agua de la unidad

1. Abra los ganchos de bloqueo y agarre la tubería de agua que viene del refrigerador. Retire el tapón de plástico del racor de la toma de agua y deséchelo.

1. Si utiliza tuberías trenzadas de acero inoxidable (recomendado), la tuerca y el casquillo ya están montados en la tubería. Deslice la tuerca de compresión en el racor de la toma de agua y apriétela con los dedos.

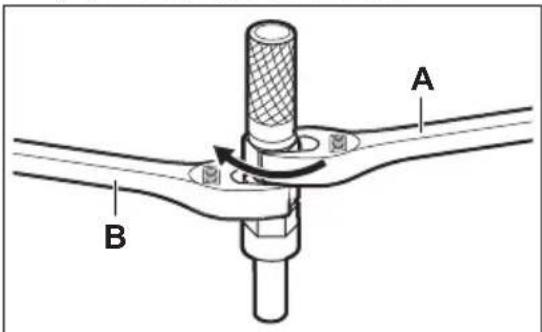

2. Con dos llaves 1/2", una para sujetar la tuerca de la tubería de agua doméstica (A) y la otra para sujetar la tuerca del racor de la entrada de agua (B), apriete media vuelta con la llave (A). No apriete en exceso.

A B

1. Vuelva a colocar los tubos conectados en los ganchos y ciérrelos para mantener el tubo en la posición correcta.

2. Abra la válvula de desconexión y apriete las conexiones que tengan pérdidas.

3. Vuelva a conectar el refrigerador al suministro eléctrico.

4. Encienda el dispensador de hielo.

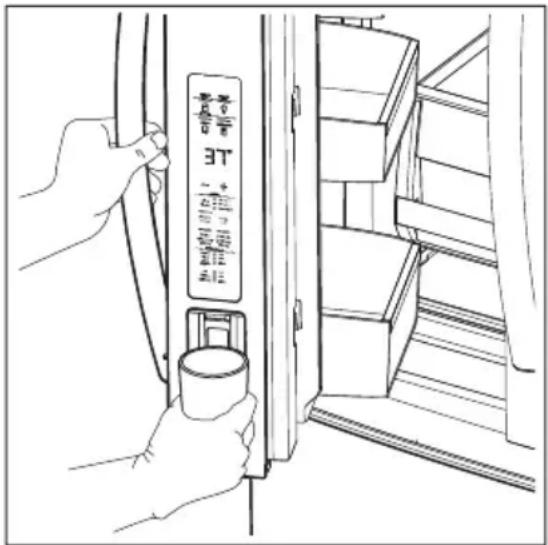

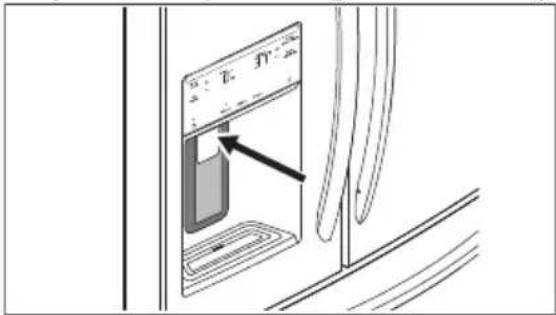

5. Para purgar el aire del sistema dispensador de hielo y agua, opere el

dispensador de agua durante 3 - 4 minutos. Esto requiere llenar varios vasos de agua.

7. CONTROLES Y CONFIGURACIÓN: MODELO CON DISPENSADOR DE AGUA EXTERNO - TIPO 1

Encendido/apagado

Para encender el electrodoméstico, conecte el cable de alimentación a la toma. Para apagar el electrodoméstico, desconecte el cable de alimentación de la toma.

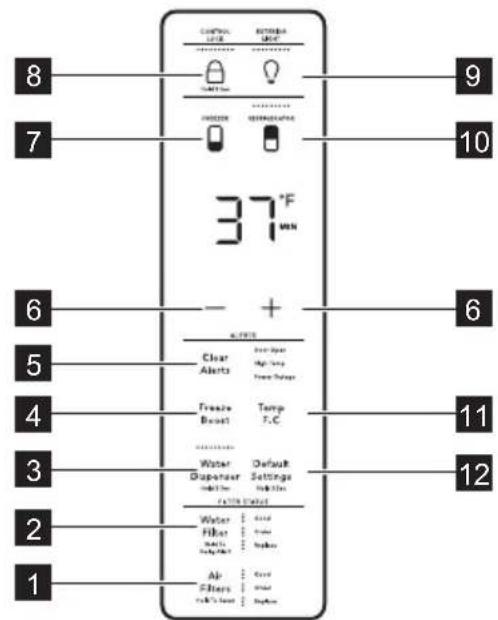

Pantalla de control

    subgraph Refrigeration System
        P["Freezer Reset"] --> Q["+"]
        R["Cold Drink Timer"] --> S["-"]
        T["Ice Maker"] --> U["+"]
        V["Chiller"] --> W["0"]
        X["Pressure Switch"] --> Y["0"]
        Z["Adjusting Pressure"] --> AA["Max"]
        AB["Refrigerator"] --> AC["37°F"]
        AD["Chill Reset"] --> AE["-"]
        AF["Reset Water Filter"] --> AG["+"]
        AH["Reset Air Filter s"] --> AI["Q"]
    end

    style Refrigeration System fill:#f9f,stroke:#333,stroke-width:2px
    style Refrigeration System fill:#ccf,stroke:#333,stroke-width:2px

1	Botón de bloqueo	La opción Lock (Bloqueo) evita que la pantalla se use de manera indebida.Mantenga presionado el botón Lock (Bloqueo) durante 3 segundos para habilitar/deshabilitar.Mientras la opción Lock (Bloqueo) está activada, no puede cambiar la configuración en la pantalla. La dispensación de hielo y agua está deshabilitada.Cuando interactúa con la pantalla, el indicador parpadea y se escucha una señal sonora de advertencia.
2	Dispensador de hielo	Mantenga presionado el botón Ice Maker (Dispensador de hielo) durante 3 segundos para encender o apagar el dispensador de hielo. Cuando el indicador está iluminado, el dispensador de hielo está activado. Cuando el indicador no está encendido, la función de hielo no hace hielo. Mientras esté apagado, la dispensación de hielo continúa, si hay hielo en la cubeta. Cuando el dispensador de hielo está apagado y está saliendo hielo, el indicador parpadea.
3	Temporizador de bebidas frías	Presione Cold Drink Timer para enfriar rápidamente una bebida dentro del compartimento del congelador. Aparece un valor de tiempo en la pantalla de temperatura del congelador (en minutos). Ajuste el temporizador con los botones + / -. El rango es de 20 a 45 minutos en intervalos de 5 minutos. Se emite un sonido cuando ingresa la hora.Es posible que las bebidas se congelen si el ajuste de temperatura es demasiado bajo o si el ajuste del temporizador es por demasiado tiempo.⚠ ADVERTENCIA!Cuando utilice el temporizador de bebidas frías, retire las bebidas del compartimento del congelador cuando suene la alarma. Las bebidas carbonatadas pueden explotar si se dejan en el congelador por mucho tiempo.
4	Turbocongelación	Antes de comprar comestibles, le recomendamos activar la función Freeze Boost (Turbocongelación) para bajar la temperatura y congelar los alimentos más rápido. La opción Freeze Boost (Turbocongelación) permanece activada hasta 24 horas antes de desactivarse de manera automática. Puede desactivarlo manualmente presionando el botón Freeze Boost (Turbocongelación). Esto restablece el congelador al ajuste de temperatura anterior.
5	Botones de ajuste de la temperatura del congelador	Presione + o - para ajustar la temperatura.El rango de temperaturas oscilan entre -6°F (-21°C) a +6°F (-15°C).
6	Door Open (Puerta abierta)	Si se ha dejado abierta la puerta durante 5 minutos o más, el indicador de puerta abierta se ilumina y la alerta sonora se activa. Presiona el botón Door Open (Puerta abierta) o cierra la puerta para desactivar la alerta. Si la puerta se deja abierta durante 5 minutos, la luz interior se apagará.
7	Corte de energía	Después de un corte de energía, las luces indicadoras se activan y se escucha un sonido. Presione cualquier botón para silenciar la señal sonora.
8	Ajustando temperatura	Las mismas se iluminan durante los ajustes de temperatura permanecen encendidas hasta que el refrigerador y el congelador alcancen las temperaturas establecidas. Presione + o - para ajustar la temperatura. La temperatura establecida se alcanza en un plazo de 24 horas.
9	°F/°C	Para alternar entre grados Fahrenheit (°F) y grados Celsius (°C), mantenga presionados simultáneamente + y - durante 5 segundos en el lado de la pantalla correspondiente al refrigerador.
10	Botones de ajuste de la temperatura del refrigerador	Presione + o - para ajustar la temperatura.El rango de temperaturas oscilan entre +34°F (+1°C) a +44°F (+7°C).
11	Turboenfriamiento	Antes de comprar comestibles, active Chill Boost (Turboenfriamiento) para bajar la temperatura y enfriar los alimentos más rápido. La opción Chill Boost (Turboenfriamiento) permanece activada hasta 6 horas antes de desactivarse de manera automática. Puede desactivarla manualmente presionando Chill Boost (Turboenfriamiento). Esto restablece el congelador al ajuste de temperatura anterior.
12	Restablecer filtro de agua	Mantenga presionado el botón durante 3 segundos para restablecer después del cambio de filtro.
13	Restablecer el filtro de aire	El estado de la condición del filtro siempre se muestra cuando la puerta está abierta. Mantenga presionado el botón Reset Air Filter (Restablecer filtro de aire) durante 3 segundos para restablecer el filtro después de cambiarlo.
14	Light (Luz) Presione el interruptor para encender y apagar la luz del dispensador.
15	Reemplazar filtros de aire	La misma se ilumina cada 6 meses o cuando se necesita reemplazar el filtro. Reemplazar el filtro. Mantenga presionado el botón Reset Air Filters (Restablecer filtros de aire) durante 3 segundos para desactivar la advertencia. Consulte Reemplazo del filtro.
16	Crush (Triturar)	Presione la tecla Crush (Triturar) para seleccionar hielo triturado. Se enciende el indicador sobre la función activa.
17	Dispensador de hielo apagado	Este indicador se ilumina cuando el dispensador de hielo está apagado.
18	Cube (Cubo)	Presione la tecla Cube (Cubo) para seleccionar el hielo en cubos. Se enciende el indicador sobre la función activa.
19	Agua	Presione la tecla Water (Agua) para seleccionar el agua. Se enciende el indicador sobre la función activa.

Modos de visualización

- Modo de suspensión

De manera predeterminada, la pantalla se suspenderá después de un pequeño instante. Si presiona cualquier icono, la pantalla se activará. Después de un pequeño instante, volverá al modo de suspensión. Cuando la pantalla esté en modo de suspensión, reactívela para confirmar si el dispensador de hielo está encendido/apagado. Puede desactivar el modo de suspensión para que la pantalla esté activa todo el tiempo (modo activado). Cuando el modo de suspensión esté desactivado, la pantalla siempre está iluminada. Para activar/desactivar el modo de suspensión, mantenga presionados simultáneamente los iconos “Crush” (Triturar) y “Light” (Luz) durante 5 segundos. Un tono lo confirma.

- Modo activado

Para pasar del modo de suspensión al modo activado, mantenga presionados simultáneamente los iconos "Crush" (Triturar) y "Light" (Luz) durante 5 segundos. La pantalla muestra la temperatura actual/el estado del dispensador de hielo. Un tono lo confirma.

7.1 Ajuste de las temperaturas de enfriamiento (las opciones pueden variar)

NOTA

El ajuste recomendado para un producto instalado en una cocina es de 37°F para el compartimiento de alimentos frescos y de 0°F para el congelador.

IMPORTANTE

Si los alimentos del compartimiento de alimentos frescos se congelan, suba la temperatura 1 o 2° grados.

IMPORTANTE

Si coloca alimentos a menos de 1" in de los puertos de aire, es posible que se congelen.

Si deja las puertas del congelador o refrigerador abiertas durante 5 minutos o más, suena una alarma y el indicador de puerta abierta se ilumina en la pantalla. Cierre la puerta o presione cualquier tecla en la pantalla para silenciar la alarma. El panel de control del electrodoméstico regresa al funcionamiento normal después de que haya cerrado la puerta.

Alarma de temperatura alta

Suena la alarma en caso de una condición de temperatura alta. El panel de control del electrodoméstico muestra HI en cualquier compartimento en el que se detecte la alarma y la alarma suena cada 10 segundos hasta que se confirma. Toque cualquier tecla o abra una puerta para silenciar la alarma.

Corte de energía

En caso de un corte energía, se escuchará un tono y la alerta de corte de energía se encenderá una vez que se haya restablecido la energía. Presione cualquier tecla en el panel de control del electrodoméstico para silenciar la alarma.

Tapón (solo modelos con dispensador) Si un cubo de hielo atascado mantiene abierto el tapón (o la puerta del conducto

de hielo) al seleccionar Cube (Cubo) o Crush (Triturar), suena una alarma y la selección actual parpadea en el control del dispensador. La alarma se restablece cuando se retira el cubo de hielo.

7.3 Modo Sabbat

NOTA

Mientras se encuentre en el modo Sabbat, las luces, el dispensador y el panel de control no funcionarán hasta que se desactive el modo Sabbath. El refrigerador permanece en el modo Sabbat después de recuperarse de una falla de energía. Debe desactivarse mediante los botones del panel de control.

NOTA

Aunque haya ingresado al modo Sabbat, el dispensador de hielo completará el ciclo que ya haya iniciado. El compartimiento para cubos de hielo permanecerá frío y se pueden preparar cubos de hielo nuevos con las bandejas estándar.

El modo Sabbat es una característica que inhabilita partes del refrigerador y sus controles, de acuerdo con el cumplimiento del Sabbat semanal y los días festivos religiosos de la comunidad judía ortodoxa.

El modo Sabbat se enciende y apaga al mantener presionados simultáneamente los botones FZ- y FF+ durante 10 segundos. La pantalla muestra Sb mientras se encuentra en el modo Sabbat.

En el modo Sabbat, la alarma High Temp (Temp. alta) se activa por cuestiones de salud. Por ejemplo, si la puerta se deja entreabierta, la alarma de alta temperatura se activa. El refrigerador funcionará normalmente una vez que se cierre la puerta, sin infringir el Sabbat ni los días festivos. La alarma de High Temp (Temperatura alta) está permitida cuando la temperatura del compartimento está fuera de la zona segura durante 20 minutos. La alarma se silencia por sí sola después de 10 minutos y el icono de alta temperatura permanece encendido hasta salir del modo Sabbat.

Para obtener asistencia, pautas para el uso adecuado y una lista completa de modelos con la función Sabbat, visite la página web en star-k.org.

8. CONTROLES Y CONFIGURACIÓN: MODELO CON DISPENSADOR DE AGUA EXTERNO - TIPO 2, TIPO 3

Encendido/apagado

Para encender el electrodoméstico, conecte el cable de alimentación a la toma. Para apagar el electrodoméstico, desconecte el cable de alimentación de la toma.

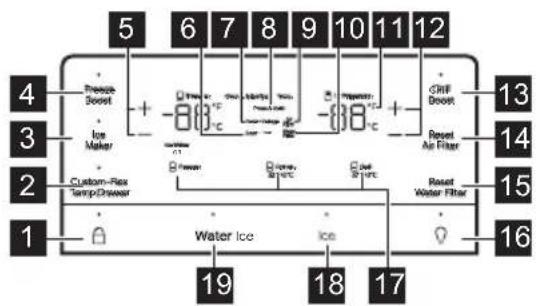

Pantalla de control

5 6 7 8 9 10 11 12 4 Freeze Boost + -8.83°C -6.88°C + 3 Ice Maker Custom-Rise Temp/Drawout 1 Custom-Rise Water Ice Ice 19 18 17 13 GRF Boost Reset Air Filter Reset Water Filter Reset 16

1	Botón de bloqueo	La opción Lock (Bloqueo) evita que la pantalla se use de manera indebida.Mantenga presionado el botón bloqueo (Lock) durante 3 segundos para habilitar/deshabilitar.Mientras la opción Lock (Bloqueo) está activada, no puede cambiar la configuración en la pantalla. La dispensación de hielo y agua está deshabilitada.Cuando interactúa con la pantalla, el indicador parpadea y se escucha una señal sonora de advertencia.
2	Botón Temp Drawer (Cajón de temperatura) Custom-FlexTM	Use el botón para cambiar la configuración del cajón de temperatura Custom-FlexTM. Consulte Características de almacenamiento.
3	Dispensador de hielo	Presione y mantenga presionado Ice Maker (Dispensador de hielo) durante 3 segundos para encenderlo o apagarlo. Cuando el indicador está iluminado, el dispensador de hielo está activado. Cuando el indicador no está encendido, el dispensador de hielo está apagado y deja de hacer hielo. Mientras esté apagado, la dispensación de hielo puede continuar, siempre y cuando haya hielo en la cubeta. Cuando el dispensador de hielo está apagado y está saliendo hielo, el indicador parpadea.
4	Turbocongelación	Antes de comprar comestibles, le recomendamos activar la función Freeze Boost (Turbocongelación) para bajar la temperatura y congelar los alimentos más rápido. La opción Freeze Boost (Turbocongelación) permanece activada hasta 24 horas antes de desactivarse de manera automática. Puede desactivarla manualmente presionando Freeze Boost (Turbocongelación). Esto restablece el congelador al ajuste de temperatura anterior.
5	Botones de ajuste de la temperatura del congelador	Presione + o - para configurar el ajuste de temperatura deseada.El rango de temperaturas oscilan entre -6°F (-21°C) a +6°F (-15°C).
6	Door Open (Puerta abierta)	Si se ha dejado abierta la puerta durante 5 minutos o más, el indicador de puerta abierta se ilumina y la alerta sonora se activa. Presiona el botón Door Open (Puerta abierta) o cierra la puerta para desactivar la alerta. Si la puerta se deja abierta durante 5 minutos, la luz interior se apagará.
7	Corte de energía	Después de un corte de energía, las luces indicadoras se activan y se escucha un sonido. Presione cualquier botón para silenciar la señal sonora.
8	Ajustando temperatura	Las mismas se iluminan durante los ajustes de temperatura permanecen encendidas hasta que el refrigerador y el congelador alcancen las temperaturas establecidas. Presione + o - para ajustar la temperatura. La temperatura establecida se alcanza en un plazo de 24 horas.
9	Reemplazar filtros de aire	La misma se ilumina cada 6 meses o cuando se necesita reemplazar el filtro. Reemplazar el filtro. Mantenga presionado el botón Reset Air Filters (Restablecer filtros de aire) durante 3 segundos para desactivar la advertencia en la pantalla. Consulte Reemplazo del filtro.
10	Reemplazar el filtro de agua	La misma se ilumina cada 6 meses o después de dispensar 120 galones de agua. Reemplazar el filtro. Mantenga presionado el botón Reset Water Filter (Restablecer filtro de agua) durante 3 segundos para desactivar la advertencia. Consulte Reemplazo del filtro.
11	°F/°C	Para cambiar entre grados Fahrenheit (°F) y grados Celsius (°C), mantenga presionados simultáneamente + y - durante 5 segundos en el lado de la pantalla correspondiente al refrigerador.
12	Botones de ajuste de la temperatura del refrigerador	Presione + o - para ajustar la temperatura.El rango de temperaturas oscilan entre +34°F (+1°C) a +44°F (+7°C).
13	Turboenfriamiento	Antes de comprar comestibles, active Chill Boost (Turboenfriamiento) para bajar la temperatura y enfriar los alimentos más rápido. La opción Chill Boost (Turboenfriamiento) permanece activada hasta 6 horas antes de desactivarse de manera automática. Puede desactivarla manualmente presionando Chill Boost (Turboenfriamiento). Esto restablece el congelador al ajuste de temperatura anterior.
14	Restablecer filtro de agua	Mantenga presionado el botón durante 3 segundos para restablecer el filtro después de cambiarlo.
15	Restablecer el filtro de aire	El estado de la condición del filtro siempre se muestra cuando la puerta está abierta. Mantenga presionado el botón Reset Air Filter (Restablecer filtro de aire) durante 3 segundos para restablecer el filtro después de cambiarlo.
16	Light (Luz) Presione el interruptor para encender y apagar la luz del dispensador.

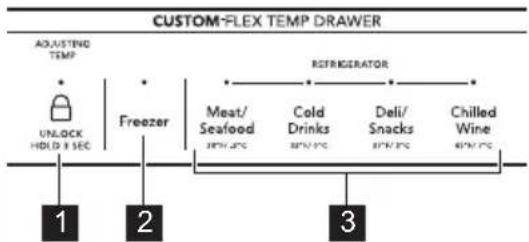

17	Indicadores del cajón de temperatura Custom-FlexTM	Estos indicadores muestran los ajustes actuales del cajón de temperatura Custom-FlexTM. Consulte Características de almacenamiento.
18	Hielo	Presione el botón Ice (Hielo) para seleccionar el hielo. Se enciende el indicador sobre la función activa.
19	Agua	Presione el botón Water (Agua) para seleccionar el agua. Se enciende el indicador sobre la función activa.

Modos de visualización

- Modo de suspensión

De manera predeterminada, la pantalla se suspenderá después de un pequeño instante. Si presiona cualquier icono, la pantalla se activará. Después de un pequeño instante, volverá al modo de suspensión. Cuando la pantalla esté en modo de suspensión, reactívela para confirmar si el dispensador de hielo está encendido/apagado. Puede desactivar el modo de suspensión para que la pantalla esté activa todo el tiempo (modo activado). Cuando el modo de suspensión esté desactivado, la pantalla siempre está iluminada. Para activar/desactivar el modo de suspensión, mantenga presionados simultáneamente los iconos “Ice” (Hielo) y “Light” (Luz) durante 5 segundos. Un tono lo confirma.

- Modo activado

Para pasar del modo de suspensión al modo activado, mantenga presionados simultáneamente los iconos “Ice” (Hielo) y “Light” (Luz) durante 5 segundos. La pantalla muestra la temperatura actual/el estado del dispensador de hielo. Un tono lo confirma.

8.1 Ajuste de las temperaturas de enfriamiento (las opciones pueden variar)

NOTA

El ajuste recomendado para un producto instalado en una cocina es de 37°F para el compartimiento de alimentos frescos y de 0°F para el congelador.

IMPORTANTE

Si los alimentos del compartimiento de alimentos frescos se congelan, suba la temperatura 1 o 2° grados.

IMPORTANTE

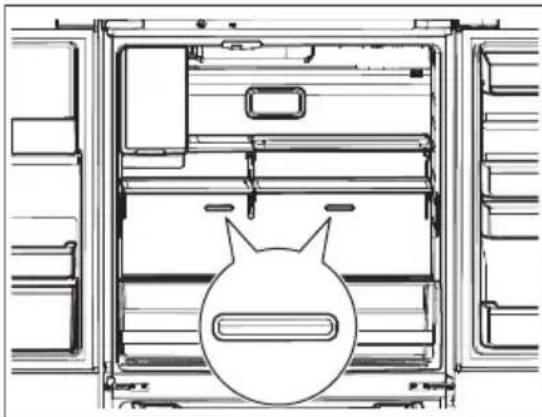

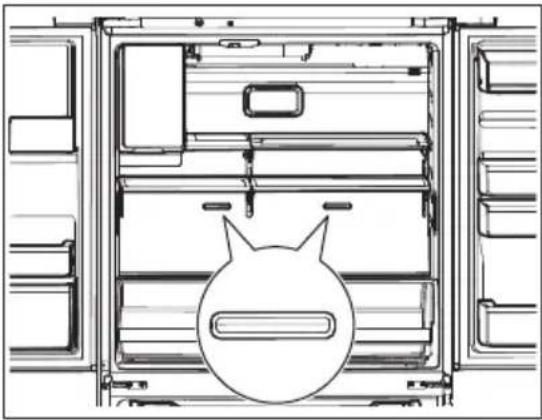

Si coloca alimentos a menos de 1" in de los puertos de aire, es posible que se congelen.

Si deja las puertas del congelador o refrigerador abiertas durante 5 minutos o más, suena una alarma y el indicador de puerta abierta se ilumina en la pantalla. Cierre la puerta o presione cualquier tecla en la pantalla para silenciar la alarma. El panel de control del electrodoméstico regresa al funcionamiento normal después de que haya cerrado la puerta.

Alarma de temperatura alta

Suena la alarma en caso de una condición de temperatura alta. El panel de control del electrodoméstico muestra HI en cualquier compartimento en el que se detecte la alarma y la alarma suena cada 10 segundos hasta que se confirma. Toque cualquier tecla o abra una puerta para silenciar la alarma.

Corte de energía

En caso de un corte energía, se escuchará un tono y la alerta de corte de energía se encenderá una vez que se haya restablecido la energía. Presione cualquier tecla en el panel de control del electrodoméstico para silenciar la alarma.

Tapón (solo modelos con dispensador)

Si un cubo de hielo atascado mantiene abierto el tapón (o la puerta del conducto de hielo) al seleccionar Cube (Cubo) o Crush (Triturar), suena una alarma y la selección actual parpadea en el control del dispensador. La alarma se restablece cuando se retira el cubo de hielo.

8.3 Modo Sabbat

NOTA

Mientras se encuentre en el modo Sabbat, las luces, el dispensador y el panel de control no funcionarán hasta que se desactive el modo Sabbath. El refrigerador permanece en el modo Sabbat después de recuperarse de una falla de energía. Debe desactivarse mediante los botones del panel de control.

NOTA

Aunque haya ingresado al modo Sabbat, el dispensador de hielo completará el ciclo que ya haya iniciado. El compartimiento para cubos de hielo permanecerá frío y se pueden preparar cubos de hielo nuevos con las bandejas estándar.

El modo Sabbat es una característica que inhabilita partes del refrigerador y sus controles, de acuerdo con el cumplimiento del Sabbat semanal y los días festivos religiosos de la comunidad judía ortodoxa.

El modo Sabbat se enciende y apaga al mantener presionados simultáneamente los botones FZ- y FF+ durante 10 segundos. La pantalla muestra Sb mientras se encuentra en el modo Sabbat.

En el modo Sabbat, la alarma High Temp (Temp. alta) se activa por cuestiones de salud. Por ejemplo, si la puerta se deja entreabierta, la alarma de alta temperatura se activa. El refrigerador funcionará normalmente una vez que se cierre la puerta, sin infringir el Sabbat ni los días festivos. La alarma de High Temp (Temperatura alta) está permitida cuando la temperatura del compartimento está fuera de la zona segura durante 20 minutos. La alarma se silencia por sí sola después de 10 minutos y el icono de alta temperatura permanece encendido hasta salir del modo Sabbat.

Para obtener asistencia, pautas para el uso adecuado y una lista completa de modelos con la función Sabbat, visite la página web en star-k.org.

9. CONTROLES Y CONFIGURACIÓN: DISPENSADOR DE AGUA INTERNO

Encendido/apagado

Para encender el electrodoméstico, conecte el cable de alimentación a la toma. Para apagar el electrodoméstico, desconecte el cable de alimentación de la toma.

Pantalla de control

8 7 37°F MIN 9 10 6 5 4 3 2 1 Clear Alerts Treasure Reset Water Dispenser Water Filter Air Filters Air Filter Settings Air Filter Settings Air Filter Settings Air Filter Settings Air Filter Settings Air Filter Settings Air Filter Settings Air Filter Settings Air Filter Settings Air Filter Settings Air Filter Settings Air Filter Settings Air Filter Settings Air Filter Settings Air Filter Settings Air Filter Settings Air Filter Settings Air Filter Settings Air Filter Settings Air Filter Settings Air Filter Settings Air Filter Settings Air Filter Settings Air Filter Settings Air Filter Settings Air Filter Setting

1	Filtros de aire	Mantenga presionada esta opción para restablecerla después de cambiar los filtros. El estado que se muestra a la derecha del botón se restablece a Bueno.
2	Filtro de agua	Mantenga presionada esta opción para restablecerla después de cambiar los filtros. El estado que se muestra a la derecha del botón se restablece a Bueno.
3	Dispensador de agua	Cuando el dispensador de agua está encendido, se iluminán los LED que se encuentran arriba del dispensador de agua.
4	Turbocongelación	Antes de comprar comestibles, le recomendamos activar la función Freeze Boost (Turbocongelación) para bajar la temperatura y congelar los alimentos más rápido. La opción Freeze Boost (Turbocongelación) permanece activada hasta 24 horas antes de desactivarse de manera automática. Puede desactivar-la manualmente presionando Freeze Boost (Turbocongelación). Esto restablece el congelador al ajuste de temperatura anterior.
5	Clear Alerts (Borrar alertas)	Restablece cualquier alarma activa e iluminada:Door Open (Puerta abierta), High Temp (Temperatura alta), Power Out (Interrupción de la electricidad).
6	Botones de ajuste de temperatura	Presione + o - para ajustar la temperatura.
7	Botón del compartimento de refrigerador	Seleccione el botón del compartimento del refrigerador para cambiar la temperatura. Seleccione los botones + / - para ajustar la temperatura. Rango de control del refrigerador: +34°F (+1°C) a +44°F (+7°C).
8	Botón de bloqueo	La opción Lock (Bloqueo) evita que la pantalla se use de manera indebida. Mantenga presionado el botón bloqueo (Lock) durante 3 segundos para habilitar/deshabilitar. Mientras la opción Lock (Bloqueo) está activada, no puede cambiar la configuración en la pantalla. La dispensación de hielo y agua está deshabilitada. Cuando interactúa con la pantalla, el indicador parpadea y se escucha una señal sonora de advertencia.
9	Botón Light (Luz)	Su electrodoméstico tiene luces exteriores debajo de las puertas del refrigerador y el cajón de temperatura Custom-FlexTM. Mantenga presionado el botón de la luz durante 5 segundos para activar las luces. Las luces permanecerán encendidas hasta que las desactive manteniendo presionado el botón durante 2 segundos.
10	Botón del compartimento del congelador	Seleccione el compartimento del congelador para cambiar la temperatura. Seleccione los botones + / - para ajustar la temperatura. Rango de control del congelador: -6°F (-21°C) a +6°F (-15°C).
11	Temperatura F-C	Toque para cambiar entre Fahrenheit y Celsius.
12	Configuración predeterminada	Mantenga presionado el botón durante 3 segundos para restablecer la configuración de fábrica.

Modos de visualización

La pantalla está equipada con un modo de suspensión y bloqueo para evitar cambios accidentales en la configuración del electrodoméstico durante la apertura y el cierre de las puertas. Cuando ambas puertas estén cerradas, la pantalla está en modo de suspensión. Al abrir por primera vez cualquiera de las puertas, la pantalla está en modo bloqueo y todos los ajustes actuales estarán visibles, pero atenuados.

Al presionar cualquier botón en la pantalla, la pantalla se activa y suena una señal. Todos los ajustes se iluminarán por completo. Vuelva a tocar la pantalla para cambiar cualquier ajuste.

Si no se presiona ningún botón durante 10 segundos mientras alguna puerta está abierta, la pantalla volverá, de forma predeterminada, al modo de bloqueo.

9.1 Ajuste de las temperaturas de enfriamiento

NOTA

El ajuste recomendado para un producto instalado en una cocina es de 37°F para el compartimiento de alimentos frescos y de 0°F para el congelador.

Presione + o - para configurar el ajuste de temperatura deseada. El ajuste de temperatura comienza a parpadear cuando lo toque por primera vez. La pantalla se apagará después de 10 segundos y volverá a la pantalla básica.

9.2 Clear Alerts (Borrar alertas)

Door Open (Puerta abierta)

Si deja las puertas del congelador o refrigerador abiertas durante 5 minutos o más, sonará la alarma y el indicador de puerta abierta se iluminará en la pantalla de control. Pulse Clear Alert (Borrar alerta) para restablecer la alarma.

Alarma de temperatura alta

Temperatura alta se iluminará junto al botón Clear Alerts (Borrar alertas). La alarma suena cada 60 segundos. Presione Clear Alerts (Borrar alertas) para confirmar la alarma. El valor de temperatura más alto se muestra cuando confirma la alarma por primera vez.

Corte de energía

La alerta de corte de energía se ilumina en caso de un corte de energía. Presione Clear Alerts (Borrar alertas) para confirmar la alarma. Otros modos pueden estar desactivados hasta que usted confirme la alarma. Mientras se muestra Power Outage (Corte de energía) en el panel de control, la unidad continúa funcionando normalmente. High Temp (Temperatura alta) puede también iluminarse hasta que haya alcanzado un rango de temperatura de funcionamiento seguro.

9.3 Modo Sabbat

NOTA

Mientras se encuentre en el modo Sabbat, las luces, el dispensador y el panel de control no funcionarán hasta que se desactive el modo Sabbath. El refrigerador permanece en el modo Sabbat después de recuperarse de una falla de energía. Debe desactivarse mediante los botones del panel de control.

NOTA

Aunque haya ingresado al modo Sabbat, el dispensador de hielo completará el ciclo que ya haya iniciado. El compartimiento para cubos de hielo permanecerá frío y se pueden preparar cubos de hielo nuevos con las bandejas estándar.

El modo Sabbat es una característica que inhabilita partes del refrigerador y sus controles, de acuerdo con el cumplimiento del Sabbat semanal y los días festivos religiosos de la comunidad judía ortodoxa.

El modo Sabbat se enciende y apaga al mantener presionados simultáneamente el botón — y Temp F-C durante cinco segundos. La pantalla muestra Sb mientras se encuentra en el modo Sabbat.

En el modo Sabbat, High Temp (Temp. alta) se activa por cuestiones de salud. Por ejemplo, si se deja la puerta entreabierta, se activa High Temp (Temp. alta). El refrigerador funciona con normalidad una vez que cierre la puerta, sin infringir el Sabbat ni los días festivos. La temperatura alta está permitida cuando la temperatura del compartimento está fuera de la zona segura durante 20 minutos. La alarma se silencia por sí misma después de 10 minutos, mientras que High Temp (Temp. alta) permanece encendido hasta que salga del modo Sabbat.

Para obtener asistencia, pautas para el uso adecuado y una lista completa de modelos con la función Sabbat, visite la página web en star-k.org.

10. DISPENSADOR DE HIELO Y AGUA AUTOMÁTICO

NOTA

Dispensador de hielo en el refrigerador (solo modelos con dispensador externo)

10.1 Cebado del sistema de suministro de agua

Antes de dispensar hielo por primera vez, cebe el sistema de suministro de agua. La presencia de aire en las tuberías nuevas podría producir dos a tres ciclos de dispensador de hielo vacíos. Si el sistema no se purga, los primeros cubos de hielo pueden tener agua descolorida o un sabor extraño.

Purgue el aire del sistema:

1. Presione y sostenga un vaso de agua contra la paleta del dispensador de agua hasta que salga agua (puede tardar hasta 4 minutos en purgar el aire del sistema).
2. Deje correr aproximadamente 1 galones completos de agua por el dispensador antes de usar, y deséchela.

Dispensador (varía según el modelo)

Para un funcionamiento correcto del dispensador, la presión de suministro de agua recomendada debe oscilar entre 30 psi y 100 psi. Una presión excesiva puede impedir el correcto funcionamiento del sistema.

NOTA

El dispensador de agua tiene un dispositivo incorporado que cierra el flujo de agua después de 2 minutos de uso continuado. Para restablecer este dispositivo de cierre, libere la paleta del dispensador.

NOTA

El agua dispensada no se enfría. Para obtener agua más fría, agregue hielo al vaso o al recipiente antes de dispensar agua.

10.2 Funcionamiento y mantenimiento del dispensador de hielo

Una vez que haya instalado correctamente el refrigerador y se haya enfriado durante varias horas, el dispensador de hielo puede producir hielo dentro de las 24 horas.

10.3 Capacidad de almacenamiento

El dispensador de hielo del refrigerador debe producir:

• En un modelo de profundidad estándar: 3.2 a 3.7 lb de hielo cada 24 horas.
• En un modelo de profundidad para mostrador: 3.2 a 3.7 lb de hielo cada 24 horas.

El contenedor de hielo del refrigerador contiene alrededor de:

• En un modelo de profundidad estándar: 5 lb de hielo.
• En un modelo de profundidad para mostrador: 4 lb de hielo.

10.4 Encendido y apagado del dispensador de hielo

La producción de hielo se controla mediante la función de On/Off (Encendido/Apagado) del dispensador de hielo en la pantalla de control del electrodoméstico. Pulse la función de On/Off (Encendido/Apagado) para encender y apagar el dispensador de hielo.

IMPORTANTE

Al apagar el dispensador de hielo, se desactiva la producción de hielo. Aún podrá dispensar el hielo existente y dispensar agua.

NOTA

El dispensador de hielo también tiene un brazo señalizador de plástico incorporado que detiene automáticamente la producción de hielo cuando el contenedor está lleno. Este brazo señalizador no debe usarse para detener manualmente el dispensador de hielo.

IMPORTANTE

El dispensador de hielo se enciende en la fábrica para que pueda funcionar tan pronto como instale el refrigerador. Si no puede conectar un suministro de agua, configure la función de encendido/apagado del dispensador de hielo en Off (apagado); de lo contrario, la válvula de llenado del dispensador de hielo puede emitir un sonido de castañeteo fuerte cuando intente funcionar sin agua.

IMPORTANTE

En ocasiones, es posible que observe cubos de hielo inusualmente pequeños en la cubeta o en el hielo dispensado. Esto podría ocurrir durante el funcionamiento normal del dispensador de hielo. Si observa esto con frecuencia, puede ser una indicación de baja presión de agua o de que el filtro de agua debe reemplazarse. A medida que el filtro de agua se aproxima al final de su vida útil y se obstruye con partículas, se suministra menos agua al dispensador de hielo en cada ciclo. Si han pasado 6 meses o más desde el último cambio del filtro de agua, debe reemplazarlo por uno nuevo. Es posible que deba cambiar el filtro con mayor frecuencia si el agua doméstica es de mala calidad.

10.5 Consejos para el dispensador de hielo

• Los cubos de hielo almacenados durante mucho tiempo pueden adquirir un sabor extraño. Vacíe el contenedor de hielo como se explica en Limpieza del dispensador de hielo.
• Si el refrigerador no está conectado a un suministro de agua o si el suministro de agua está apagado, apague el dispensador de hielo.
• Si necesita una gran cantidad de hielo a la vez, lo mejor es obtener los cubos directamente del contenedor de hielo.
• Los siguientes sonidos son normales cuando el dispensador de hielo está funcionando:

• Motor en funcionamiento

• Hielo que cae en el contenedor de hielo

• Apertura o cierre de la válvula de agua
• Agua corriente

Al dispensar hielo, sujete el vaso en su posición durante un momento antes de soltar la paleta. Esto garantiza que el hielo caiga en el vaso.

PRECAUCIÓN!

Las sustancias químicas de un suavizador de agua en mal estado pueden dañar al dispensador de hielo. Si el suministro de agua al refrigerador se suaviza, procure el correcto mantenimiento del suavizador para que funcione adecuadamente.

10.6 Limpieza del contenedor del dispensador de hielo

Limpie periódicamente el dispensador de hielo y el contenedor de hielo, sobre todo antes de las vacaciones o de una mudanza.

1. Apague el dispensador de hielo.
2. Retire el contenedor de hielo. Levante el contenedor de hielo y tire de él directamente hacia afuera.

1. Vacíe el contenedor de hielo.

PRECAUCIÓN!

No use un picahielo o un instrumento afilado similar para romper el hielo. Esto podría dañar el contenedor de hielo. Para aflojar el hielo atascado, use agua tibia.

1. Limpie cuidadosamente el contenedor de hielo con un detergente suave. No

use limpiadores abrasivos o fuertes. Enjuáguelo con agua limpia.

1. Permita que el contenedor de hielo se seque por completo antes de volver a colocarlo en el congelador.

2. Vuelva a colocar el contenedor de hielo.

3. Encienda el dispensador de hielo. Si ocurre una falla eléctrica durante una hora o por más tiempo, es posible que los cubos de hielo en el contenedor de hielo se derritan y vuelvan a congelar juntos Retire y vacíe el contenedor de hielo si esto ocurre.

10.7 Cuándo retirar y vaciar el contenedor de hielo

Retire y vacíe el contenedor de hielo si:

• Una falla eléctrica prolongada (una hora o más) hace que los cubos en el contenedor de hielo se derritan y se vuelvan a congelar juntos cuando se restaura la energía, lo cual atascará el mecanismo dispensador.
• No usa el dispensador de hielo con frecuencia. Los cubos de hielo se congelarán unidos en el contenedor, lo cual atascará el mecanismo del dispensador.

Consulte Limpieza del contenedor del dispensador de hielo.

11. DISPENSADOR DE AGUA INTERNO

Su electrodoméstico está equipado con un dispensador de agua interno montado dentro del compartimento, en la puerta izquierda de alimentos frescos.

11.1 Cebado del sistema de suministro de agua

PRECAUCIÓN!

Para un funcionamiento correcto del dispensador, la presión de suministro de agua recomendada debe oscilar entre 30 psi y 100 psi. Una presión excesiva puede impedir el correcto funcionamiento del sistema.

Antes de dispensar agua por primera vez, asegúrese de cebar el sistema de suministro de agua. Si el sistema no se purga, los primeros vasos de agua pueden tener agua descolorida o un sabor extraño.

1. Antes de usar, asegúrese de que el dispensador de agua esté activado en la pantalla (que los LED estén encendidos).
2. Sostenga un vaso contra la paleta durante 4 minutos para purgar el aire del sistema.

1. Continúe dispensando al menos 1 galón (3.6 L) de agua y deseche.

i

Si el vaso no activa la paleta, use los dedos para dispensar agua.

11.2 Uso del dispensador

Su electrodoméstico llega con el dispensador de agua ya activado y listo para usar.

Para desactivar/activar el dispensador de agua, mantenga presionado Water Dispenser (Dispensador de agua) durante 3 segundos. Cuando los LED arriba de dispensador de agua están apagados, la

función de dispensación de agua está desactivada.

......Water DispenserHold 3 Sec

Water DispenserHold 3 Sec

Para dispensar agua:

1. Asegúrese de que el dispensador esté activado.
2. Coloque un vaso contra la paleta y presione para dispensar agua.

PRECAUCIÓN!

Sostenga la puerta con una mano mientras dispensa agua para evitar que la puerta se mueva y que el agua se dispense en el piso.

NOTA

Si prefiere mantener el dispensador de agua interno deshabilitado, use la pantalla del electrodoméstico para desactivarlo. Los LED que están encima de Water Dispenser (Disp. de agua) no se iluminan.

NOTA

El dispensador de agua tiene un dispositivo incorporado que cierra el flujo de agua después de 3 minutos de uso continuado. Para restablecer este dispositivo de cierre, simplemente libere la paleta del dispensador.

12. DISPENSADOR DE HIELO

NOTA

Dispensador de hielo de congelador disponible en:

• Modelos con dispensador de agua interno
• Modelos con dispensador de agua externo Tipo 3

12.1 Funcionamiento y mantenimiento del dispensador de hielo

Una vez que el electrodoméstico se haya instalado correctamente, el dispensador de hielo puede producir hielo dentro de las 24 horas. Cuando se usa el dispensador de hielo por primera vez y para que funcione correctamente, es necesario purgar el aire de la tubería de agua y del filtro. Si el sistema no se purga, los primeros cubos de hielo pueden estar descoloridos o tener un sabor extraño. Una vez que el dispensador de hielo empiece a producir hielo, espere a que el contenedor se llene por completo y después deseche el primer contenedor de hielo lleno.

12.2 Capacidad de almacenamiento del contenedor

Este dispensador de hielo debería producir entre 2 y 2.5 lb de hielo cada 24 horas, dependiendo de las condiciones de uso.

El contenedor de hielo debe contener:

• Para un electrodoméstico de profundidad estándar: alrededor de 7.5 lb de hielo.
• Para un electrodoméstico de profundidad para mostrador: alrededor de 4.5 lb de hielo.

NOTA

El dispensador de hielo solo produce a una velocidad específica si la temperatura se establece en 0°F.

NOTA

El dispensador de hielo del congelador llena más el contenedor de hielo en un lugar. El movimiento del hielo a los bordes del contenedor permite que el mismo se llene por completo.

12.3 Encendido y apagado del dispensador de hielo

Presione el botón de Power (Encendido) para encender el dispensador de hielo. El botón no se ilumina.

12.4 Consejos sobre el dispensador de hielo

Los siguientes sonidos son normales cuando el dispensador de hielo está funcionando:

• Motor en funcionamiento
• Caída de hielo en el contenedor
• Apertura o cierre de la válvula de agua
• Agua corriente

Los cubos de hielo almacenados durante mucho tiempo pueden adquirir un sabor extraño. Vacíe el contenedor de hielo tal como se explica a continuación.

PRECAUCIÓN!

Si el suministro de agua al refrigerador se suaviza, procure dar el mantenimiento correcto al suavizador. Las sustancias químicas de un suavizador de agua pueden dañar el dispensador de hielo.

13. CARACTERÍSTICAS DE ALMACENAMIENTO

13.1 Estantes

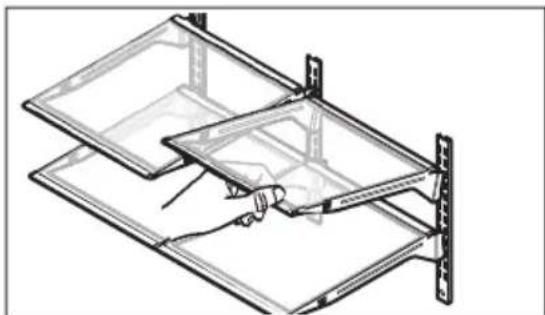

PRECAUCIÓN!

Para evitar lesiones o daños materiales, manipule cuidadosamente los estantes de vidrio templado. Los estantes pueden romperse repentinamente si se mellan, rayan o exponen a un cambio repentino de temperatura. Permita que los estantes de vidrio se estabilicen a temperatura ambiente antes de limpiarlos. No los lave en el lavavajillas.

Puede ajustar fácilmente las posiciones de los estantes en los compartimentos del refrigerador para satisfacer sus necesidades. Los estantes tienen soportes de montaje que se adhieren a los soportes ranurados de la parte posterior de cada compartimento.

1. Retire todos los alimentos del estante.
2. Levante el borde delantero y tire del estante hacia afuera.

1. Para volver a colocarlo, inserte los ganchos de los soportes de montaje en las ranuras de soporte deseadas.
2. Baje el estante y trábelo en su posición.

13.2 Estante deslizable

Solo para algunos modelos.

Para ajustar el estante deslizable, empuje la mitad delantera del estante hacia la parte trasera del gabinete hasta que la mitad trasera del estante descienda.

Después, siga empujando suavemente la mitad delantera del estante hacia atrás, de modo que se deslice por debajo de la mitad trasera del estante.

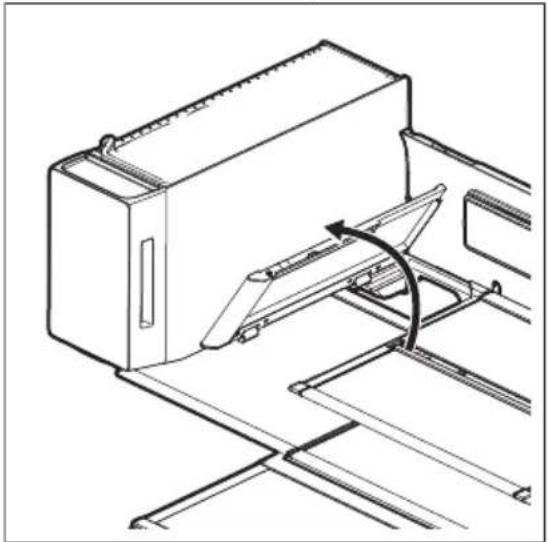

13.3 Estante abatible

Para ajustar el estante abatible:

1. Retire los alimentos del estante.
2. Levante el borde derecho del estante.
3. Empuje el estante hacia la izquierda, en dirección al dispensador de hielo.

Este electrodoméstico incluye una variedad de cajones de almacenamiento.

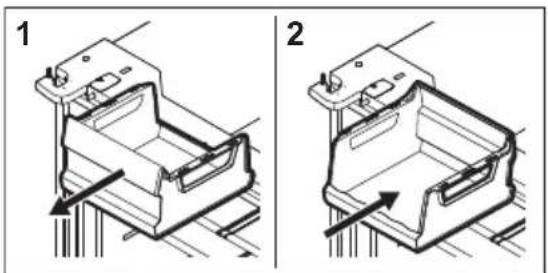

13.5 Cajón para frutas y verduras frescas CrispSeal®

Solo para algunos modelos.

Utilice el cajón para frutas y verduras para mantener los productos agrícolas frescos por más tiempo.

Gire el cajón para frutas y verduras a fin de usarlo como un compartimento abierto para artículos, bebidas, yogures o bocadillos.

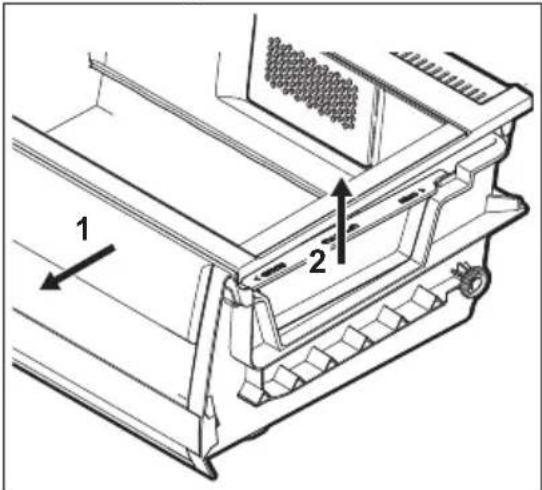

Para retirar el cajón para frutas y verduras:

1. Tire del cajón hasta que se detenga.
2. Levante ligeramente la parte delantera.
3. Retire el cajón.

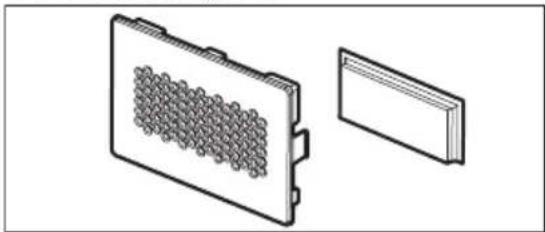

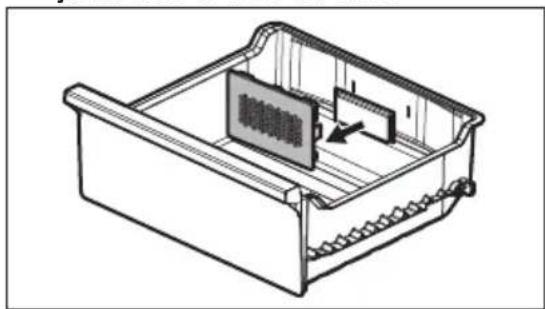

Quite el inserto del cajón para frutas y verduras y el filtro PureAir Produce Keeper Plus™ antes de lavar el cajón para frutas y verduras.

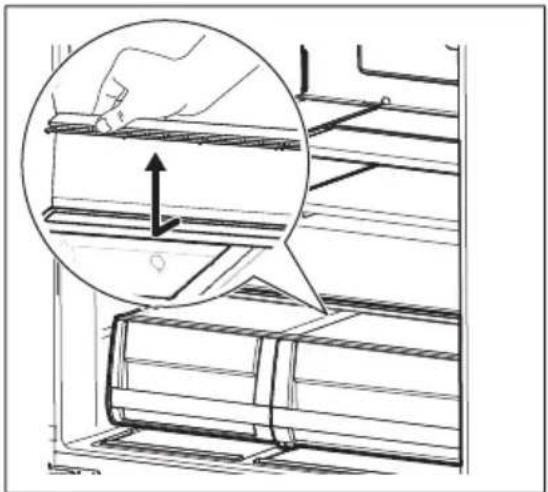

13.6 Retiro del control automático de la humedad

Para retirar la membrana del control de humedad automático para la limpieza:

1. Llegue hasta la parte posterior de la cubierta del control de humedad.
2. Coloque los dedos entre el control de humedad y la pared posterior. Tire de la cubierta hacia arriba.
3. Tire de la cubierta en dirección a la parte delantera del gabinete y retírela.

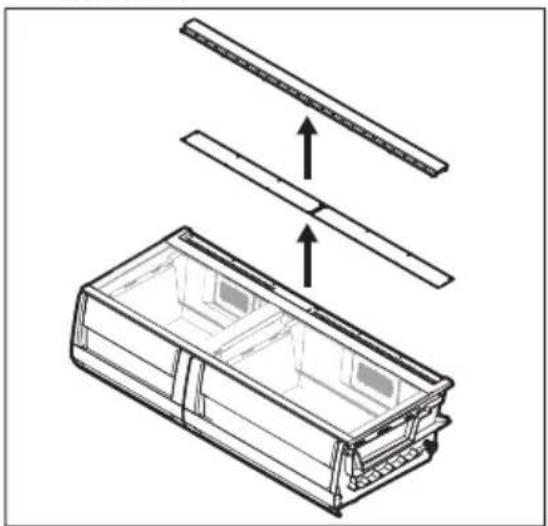

1. Para retirar la membrana de humedad de la carcasa, levántela hacia arriba y deslícela.

1. Limpie la membrana de humedad con agua caliente jabonosa.

2. Vuelva a colocar la membrana en el alojamiento realizando los pasos anteriores al revés.

i

No se recomienda cambiar la membrana de control humedad automático, a menos que se dañe o arruine. Si la membrana se ensucia, puede lavarla con agua y jabón. Asegúrese de que la membrana esté seca antes de volver a colocarla en el alojamiento.

13.7 SnackZone: cajón empotrado de bocadillos

Estos cajones son ideales para almacenar fiambres y quesos.

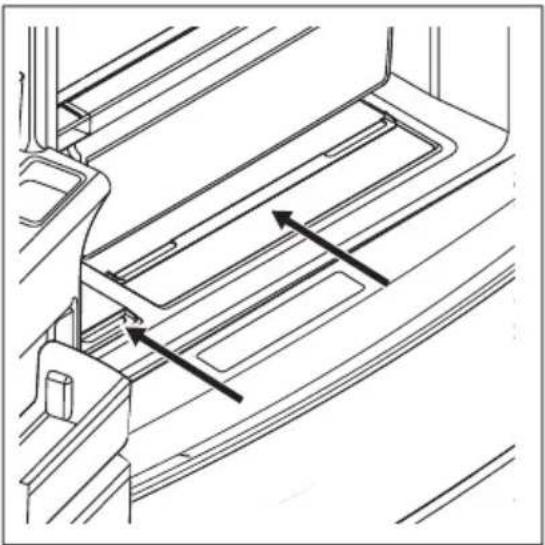

Deslice hacia atrás la cubierta para acceder a los cajones.

Este cajón incluye un panel de control incorporado.

NOTA

No utilice el cajón de temperatura Custom-Flex™ para almacenar productos agrícolas frescos. Estos artículos puede que se congelen y causen daños a las frutas y las verduras de hoja.

1. Unlock

El cajón se bloquea automáticamente para evitar cualquier uso no deseado. Para desbloquear, mantenga presionado el botón Unlock durante 3 segundos. El cajón se bloquea de nuevo después de 10 segundos sin necesidad de interacción.

2. Congelador

Cuando se usa el ajuste Freezer (Congelador), cambie la temperatura del cajón usando el panel de control en la puerta frontal. Cambiar la temperatura en la pantalla ajusta la temperatura del cajón y del compartimento del congelador.

3. Refrigerador

• Meat/Seafood Utilice este ajuste para el almacenamiento a corto plazo de carnes y mariscos. Presione Meat/Seafood para ajustar la temperatura del cajón en 28°F (-2°C). Se escuchará un sonido que confirma la selección.
• Cold Drinks Utilice estos ajustes para enfriar las bebidas. Presione Cold Drinks para ajustar el cajón en 32°F (0°C). Se escuchará un sonido que confirma la selección.
• Deli/Snacks Utilice estos ajustes para almacenar charcutería o bocadillos. Presione Deli/Snacks para ajustar el cajón en 37°F (3°C). Se escuchará un sonido que confirma la selección.
• Chilled Wine Utilice este ajuste para el almacenamiento de vinos. Presione Chilled Wine para ajustar el cajón en 45°F (7°C). Se escuchará un sonido que confirma la selección.

i

No almacene botellas de vidrio en el cajón de temperatura Custom-Flex™ cuando el ajuste de temperatura sea el del Freezer (congelador) o Cold Drinks (bebidas frías). El vidrio puede romperse y estallar, causando daños y lesiones.

13.9 Cajón de temperatura Custom-Flex™

(algunos modelos)

Los controles del cajón se encuentran en el panel de control principal.

NOTA

No utilice el cajón de temperatura Custom-Flex™ para almacenar productos agrícolas frescos. Estos artículos puede que se congelen y causen daños a las frutas y las verduras de hoja.

1. Botón Temp Drawer (Cajón de temperatura) Custom-Flex™
2. Congelador Presione el botón Temp Drawer (Cajón de temperatura) Custom-Flex™ hasta que las luces indicadoras del Freezer se activen. Cuando se usa el ajuste Freezer (Congelador), cambie la temperatura del cajón usando el panel de control. Cambiar la temperatura en la pantalla ajusta la temperatura del cajón y del compartimento del congelador.
3. Drinks Utilice estos ajustes para enfriar las bebidas. Presione el botón Temp Drawer (Cajón de temperatura) Custom-Flex™ hasta que las luces indicadoras del Drinks se activen. La temperatura del cajón se ajusta en32°F (0°C). Se escuchará un sonido que confirma la selección.
4. Deli Utilice estos ajustes para almacenar charcutería o bocadillos. Presione el botón Temp Drawer (Cajón de temperatura) Custom-Flex™ hasta que las luces indicadoras del Deli se activen. La temperatura del cajón se ajusta en37°F (3°C). Se escuchará un sonido que confirma la selección.

i

No almacene botellas de vidrio en el cajón de temperatura Custom-Flex™ cuando el ajuste de temperatura sea el del congelador o bebidas. El vidrio puede romperse y estallar, causando daños y lesiones.

13.10 Divisor del cajón de temperatura Custom-Flex™

Solo para algunos modelos.

Para colocar los divisores del cajón, deslícelos hacia la izquierda o la derecha. Los divisores no se bloquean sino que usan el peso de los artículos almacenados para permanecer en su lugar. Los divisores puede que se desplacen al abrir o cerrar el cajón cuando contienen pocos artículos.

Contenedores de almacenamiento (varía según el modelo)

Las puertas del compartimento del refrigerador utilizan un sistema de contenedores de almacenamiento modulares. Todos estos contenedores pueden retirarse para facilitar la limpieza. Algunos de ellos tienen posiciones fijas, mientras que otros pueden ajustarse a sus necesidades.

Los contenedores de las puertas son ideales para almacenar frascos, botellas, latas y recipientes de bebidas grandes.

También permiten tener a mano los artículos que se usan con frecuencia.

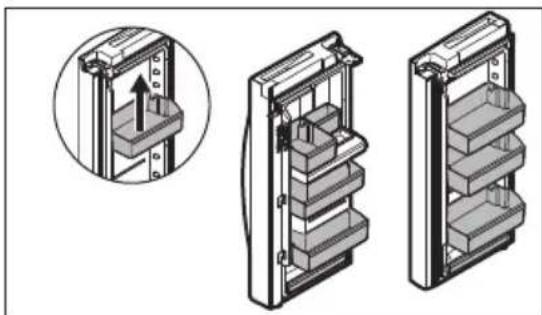

13.12 Cambiar la posición de un contenedor de puerta ajustable:

Para cambiar la posición de un contenedor de puerta ajustable:

1. Retire todos los alimentos del contenedor de puerta.
2. Sujete el contenedor firmemente con ambas manos y levántelo.
3. Retire el contenedor.
4. Coloque el contenedor justo arriba de la posición deseada.
5. Baje el contenedor sobre los soportes hasta que se trabe en su lugar.
6. Coloque el revestimiento del contenedor en el mismo.

13.13 Retirar/Instalar el cajón del congelador superior

Para retirar el cajón del congelador superior.

1. Abra por completo el compartimento del congelador.
2. Levante y saque el cajón del congelador superior.

Invierta estos pasos para volver a instalar el cajón.

IMPORTANTE

La parte inferior del cajón tiene ruedas. Asegúrese de que todas las ruedas estén alineadas en sus respectivos rieles para que funcionen correctamente. Si el cajón no está alineado, interferirá con el funcionamiento de la puerta.

NOTA

Si la canasta no se asienta sobre los sujetadores de retención de la barra estabilizadora, el cajón no se cierra correctamente.

13.14 Accesorios para congeladores

El congelador tiene canastas y divisores que puede ajustar a sus necesidades.

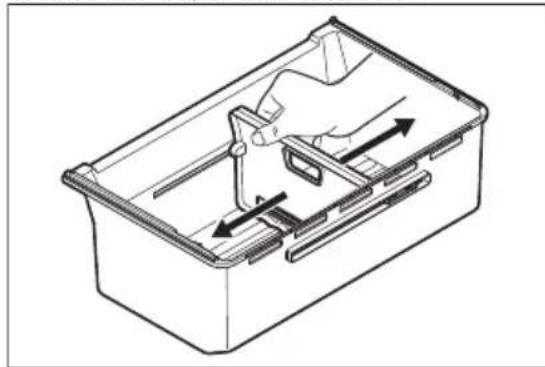

13.15 Divisor de la canasta inferior

Para reposicionar el divisor inferior de la canasta, tome el divisor inferior y tire ligeramente hacia arriba para deslizar el

divisor a la siguiente posición.

No puede retirar el divisor.

13.16 Retirar/Instalar las canastas del congelador

Para retirar la canasta del congelador:

1. Abra completamente el compartimento del congelador.

2. Levante la canasta y retírela.

Invierta los pasos para volver a instalar la canasta del congelador.

14. ALMACENAMIENTO DE ALIMENTOS Y AHORRO DE ENERGIA

14.1 Ideas para almacenar alimentos

Almacenamiento de alimentos frescos

• Mantenga el compartimento de alimentos frescos entre 34°F y 40°F con una temperatura óptima de 37°F.
• Evite abarrotar demasiado los estantes del refrigerador ya que reduce la circulación de aire y provoca un enfriamiento desigual.
• Evite colocar alimentos delante de los puertos de aire.

Frutas y verduras

• Almacene las frutas y verduras en los cajones para frutas y verduras, donde la humedad atrapada ayuda a preservar la calidad de los alimentos durante períodos más prolongados.
• Lave los artículos y elimine el exceso de agua.
• Envuelva los artículos que tengan olores fuertes o alto contenido de humedad.

Carne

• Envuelva las carnes rojas y de aves crudas por separado y de manera segura, para evitar pérdidas y contaminación de otros alimentos o superficies.
• Use el cajón para embutidos para almacenar carnes rojas/de aves a corto plazo. La carne que se conservará por más de dos días debe congelarse.

Almacenamiento de alimentos congelados

• Mantenga el compartimento del congelador a 0°F o menos.
• El funcionamiento del congelador es más eficiente cuando se llena al menos un 2/3 de su capacidad.

Envasado de alimentos para congelar

- Para minimizar la deshidratación de los alimentos y el deterioro de la calidad, utilice papel de aluminio, envoltura para congelador, bolsas para congelador o recipientes herméticos. Elimine la mayor cantidad de aire posible de los paquetes y ciérrelos herméticamente. El aire atrapado puede hacer que los alimentos se sequen, cambien el color y desarrollen un sabor desagradable (quemadura por congelamiento).

• Envuelva las carnes rojas y de aves frescas con una envoltura adecuada para congelador antes de congelarlas.
• No vuelva a congelar la carne que se haya descongelado por completo.

Carga del congelador

• Antes de comprar comestibles, active la función Freeze Boost (Turbocongelación) para que los alimentos recién comprados se preserven lo más rápido posible en el congelador.
• Si activa la función Freeze Boost (Turbocongelación), también permitirá

que el congelador mantenga la temperatura seleccionada de manera más eficiente después de colocar los alimentos que acaba de comprar junto a los alimentos congelados previamente.

• Evite guardar demasiados alimentos no refrigerados a la vez en el congelador. Esto sobrecarga el congelador, reduce la velocidad de congelamiento y puede elevar la temperatura de los alimentos congelados.
• Deje un espacio entre los paquetes, de modo que el aire frío pueda circular libremente y se acelere el congelamiento de los alimentos.

14.2 Ideas para ahorrar energía

Instalación

• Ubique el refrigerador en la parte más fría de la habitación, donde evite la luz solar directa y los conductos y rejillas de calefacción.
• No coloque el refrigerador junto a electrodomésticos que liberen calor, como una estufa, un horno o un lavavajillas. Si eso no fuera posible, una sección de gabinetes o una capa adicional de aislamiento entre los dos electrodomésticos ayudarán a que el

refrigerador funcione de manera más eficiente.

- Nivele el refrigerador para que las puertas se cierren bien.

Ajuste de temperatura

- Consulte Controles y configuración para ver los procedimientos de ajuste de temperatura.

Almacenamiento de alimentos

• Evite sobrecargar el refrigerador o bloquear los conductos de aire frío. De lo contrario, haría que el refrigerador funcione más tiempo y use más energía.
• Cubra los alimentos y seque los recipientes con un paño antes de colocarlos en el refrigerador. Esto reduce la acumulación de humedad dentro de la unidad.
• Organice el refrigerador para no tener que abrir las puertas con tanta frecuencia. Retire tantos artículos como sea necesario a la vez y cierre la puerta lo antes posible.
• No coloque un recipiente caliente directamente sobre un estante frío. Recuerde que un cambio de temperatura brusco podría dañar el vidrio.

15.1 Comprensión de los sonidos que puede escuchar

El nuevo electrodoméstico de alta eficiencia puede emitir sonidos desconocidos. Estos sonidos normalmente indican que el electrodoméstico funciona correctamente. Algunas superficies de los pisos, las paredes y los gabinetes de cocina pueden hacer que estos sonidos sean más notables.

NOTA

La espuma de ahorro energético del electrodoméstico no es un aislante de sonido.

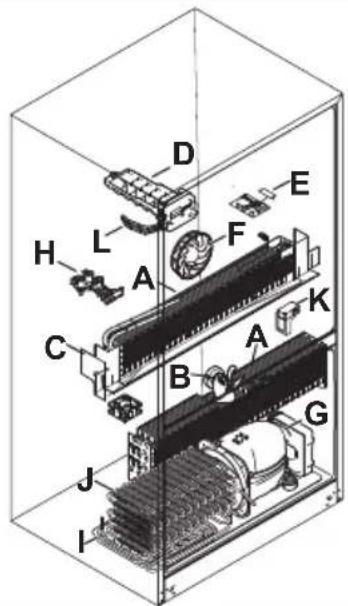

La siguiente es una lista de los componentes principales del electrodoméstico y los sonidos que pueden causar:

A. Evaporador. El refrigerante a través de los evaporadores puede emitir un sonido de ebullición o burbujeo.
B. Ventilador del evaporador. Es posible que escuche el sonido del aire que ingresa en el refrigerador mediante los ventiladores del evaporador.
C. Calentador de descongelamiento. Durante los ciclos de descongelamiento, el agua que gotea sobre los calentadores de descongelamiento puede emitir un sonido de siseo o chisporroteo. Después del descongelamiento, se puede producir un sonido de chasquido.
D. Dispensador de hielo automático. Al formarse el hielo, escuchará los sonidos de los cubos que caen sobre el contenedor de hielo.
E. Control electrónico y control de descongelamiento automático. Estas

piezas pueden emitir un sonido de crujido o clic al encender y apagar el sistema de enfriamiento.

F. Ventilador del condensador. Es posible que escuche el sonido del aire que atraviesa el condensador.

G. Compresor. Los compresores modernos de alta eficiencia funcionan mucho más rápido que los modelos más anteriores. El compresor puede emitir un zumbido perceptible o un sonido palpitante durante la operación.

H. Válvula de agua. Emite un sonido de zumbido cada vez que se abre para llenar el dispensador de hielo.

I. Bandeja de drenaje (no extraíble) Es posible que escuche el sonido del agua que gotea en la bandeja de drenaje durante el ciclo de descongelamiento.

J. Condensador. Puede emitir sonidos leves por el paso del aire.

K. Amortiguador motorizado. Puede emitir un zumbido intermitente durante el funcionamiento.

L. Conducto de hielo. Al dispensar hielo, escuchará un sonido de crujido o clic cuando el solenoide abre y cierra el conducto de hielo.

M. Dispensador de hielo. Al dispensar hielo, escuchará un sonido de chasquido, clic o crujido.

Durante el ciclo de descongelamiento automático, es normal ver un resplandor rojo en las ventilaciones de la pared posterior del compartimento del congelador.

16. REEMPLAZO DEL FILTRO

16.1 PurePour Connect™ Filtro de agua

Mantenga un flujo de agua seguro y de excelente sabor con un filtro de agua PurePour Connect™. Use un filtro de agua PurePour Connect™:

- Convierte el agua segura en algo natural Su filtro de agua PurePour Connect™ está certificado para reducir los contaminantes* y mantener un flujo de agua de gran sabor para usted y su familia.

- Genera un nivel de pureza en el que puede confiar

Tenga la certeza de que su filtro de agua PurePour Connect™ lo protegerá. Las falsificaciones y las imitaciones ponen en riesgo su refrigerador y su salud. Los filtros

originales Frigidaire son la opción más inteligente y segura.

• Cada gota compensa

Además de aumentar la sostenibilidad, el uso de filtros de agua PurePour Connect™ ayuda a reducir el costo y el uso de plástico para producir y envasar agua embotellada

*Para obtener la lista completa, consulte la Hoja de datos de rendimiento en Frigidaire.com.

16.2 Pedido de filtros de reemplazo

NOTA

Cuando solicite filtros de reemplazo, pida el mismo tipo de filtro que está actualmente en el refrigerador.

Para solicitar sus filtros de reemplazo, llame al número gratuito 1-800-374-4432, o visite Frigidaire.com. Frigidaire recomienda que pida filtros adicionales cuando instale su electrodoméstico por primera vez, y que sustituya sus filtros al menos una vez cada 6 meses.

Estos son los números de producto para realizar el pedido:

• PurePour Connect™ Filtro de agua PWF-1™ FPPWFUO1 para los modelos: GRMS2773, GRMN2872, FRMS2733
• PurePour Connect™ Filtro de agua PWF-2™ FPPWFUO2 para los modelos: GRMC2273, GRMG2272

Busque la Hoja de datos de rendimiento que se ubica en la sección Guías y manuales según su filtro de agua específico en Frigidaire.com:

• PWF-1™ FPPWFUO1 Hoja de datos de rendimiento
• PWF-2™ FPPWFUO2 Hoja de datos de rendimiento

16.3 Más información sobre el filtro de agua avanzado

El sistema de filtro de agua y hielo PurePour Connect™ PWF-1™ FPPWFUO1, PurePour Connect™ PWF-2™ FPPWFUO2 está probado y certificado por IAPMO R&T según las normas 42, 53, 401 y NSF/ANSI/CAN 372CSA B483.1 en PurePour Connect™ PWF-1/PWF-2 para la reducción de reclamos especificados en la hoja de datos de rendimiento.

Visite Frigidaire.com para obtener más información.

No use con agua que sea microbiológicamente insegura o de calidad desconocida sin una desinfección adecuada antes o después del sistema. Utilice sistemas certificados para la reducción de quistes en aguas desinfectadas que pueden contener quistes filtrables.

Resultados de la prueba y certificación

• Capacidad nominal - 125 gal / 453 L para PurePour Connect™ y filtro de hielo y agua
• Flujo de servicio clasificado - .50 gal/min
• Temperatura de servicio: Mínimo: 33°F, Máximo: 100°F
• Presión nominal máxima - 100 lb/in ^2
• Presión de funcionamiento mínima recomendada: 30 lb/in ^2

Autenticación de PurePour Connect™

Solo para los modelos: GRMC2273, GRMG2272

El refrigerador contiene un sistema de autenticación de filtro de agua para protegerlo del daño que puede ocurrir al usar filtros de imitación. Recomendamos usar únicamente el filtro de agua PurePour Connect™ con este electrodoméstico. El uso de cualquier otro filtro puede causar un error (Er FA) en la pantalla de control del electrodoméstico.

Se pueden producir errores:

• Si retira un filtro vencido auténtico y se vuelve a insertar en el electrodoméstico.
• Si instala un filtro auténtico pero incorrecto.
• Si instala un filtro no auténtico.
• Si filtro no se instala correctamente.

En los casos anteriores, es posible que la pantalla de control del electrodoméstico muestre un código de error relacionado con la autenticación del filtro y un Replace Water Filter aparezca en la pantalla. Aun así, puede utilizar las funciones de dispensación mientras se muestra el error.

Mantenga presionado el botón Water Filter (Filtro de agua) durante 3 segundos para descartar el error. Puede descartar el error dos veces. La tercera vez que aparezca el error, el código de error aparece permanentemente en el control del electrodoméstico hasta que instale un nuevo filtro auténtico.

16.4 Cómo reemplazar su filtro de agua PurePour Connect™

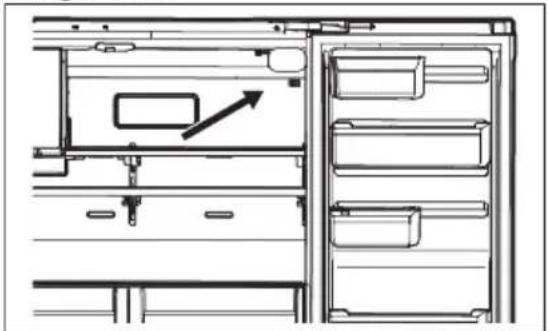

El filtro de agua se encuentra en la parte superior derecha del compartimento del refrigerador.

En general, debe cambiar el filtro de agua cada 6 meses para garantizar la mayor calidad posible del agua. El estado del filtro de agua en la interfaz de usuario le solicita que cambie el filtro después de que una cantidad estándar de agua (125 gal / 453 L para PurePour Connect™) haya fluido a través del sistema.

Si no usó su electrodoméstico por un tiempo (durante una mudanza, por ejemplo), cambie el filtro antes de reinstalarlo.

No es necesario cerrar el suministro de agua para cambiar el filtro. Es posible que pequeñas cantidades de agua se liberen durante el reemplazo del filtro.

1. Apague el dispensador de hielo.

2. Tire hacia delante la cubierta del filtro de agua. La cubierta desciende para permitir el acceso al filtro.

3. Retire el filtro empujando el extremo/la cara del filtro.

4. Deslice el cartucho del filtro de agua antiguo para extraerlo del alojamiento y deséchelo.

5. Desempaque el cartucho de filtro nuevo. Utilizando la guía de alineación, deslícelo suavemente en el alojamiento del filtro hasta que se detenga contra el conector a presión en la parte posterior del alojamiento.

6. Empuje firmemente hasta que el cartucho encaje en su lugar Se escucha un sonido de "clic" cuando el cartucho se acopla al conector a presión.

7. Presione un vaso contra el dispensador de agua, mientras verifica si hay fugas en el alojamiento del filtro. Es normal que se liberen chorros

repentinos y chisporroteos mientras el sistema purga el aire del sistema dispensador.

1. Empuje la cubierta hacia arriba en dirección al revestimiento. Luego empuje la cubierta del filtro hacia la parte trasera del gabinete. La cubierta del filtro se inserta en su lugar.
2. Después de llenar un vaso de agua, continúe purgando el sistema durante aproximadamente 4 minutos.
3. Una vez que se haya instalado el filtro, el proceso de autenticación puede tardar hasta 30 segundos en completarse. Después de completar la autenticación, el estado del filtro en la pantalla se actualiza automáticamente según la condición del filtro.
4. Encienda el dispensador de hielo.

16.5 PureAir™ Filtro de aire

Para algunos modelos.

El filtro de aire se encuentra en la parte superior central del compartimento de alimentos frescos.

Para pedir filtros de repuesto, visite nuestra tienda en línea en Frigidaire.com o llame gratis al 1-800-374-4432. Estos son los números de producto que debe solicitar al hacer el pedido:

• PureAir™ RAF-2 Filtro de aire FRGPAAF2 para los modelos: GRMS2773, GRMN2872, GRMC2273, GRMG2272
• PureAir™ RAF-1 Filtro de aire FRGPAAF1 para los modelos: FRMS2733

NOTA

Le recomendamos que utilice siempre filtros de repuesto Frigidaire originales.

16.6 Reemplazo de su PureAir™

Para garantizar un filtrado óptimo de los olores del refrigerador, debe cambiar el filtro de aire cada 6 meses. Replace Air Filter en la pantalla de control del electrodoméstico indica que se debe reemplazar el filtro después de 6 meses.

Para retirar y reemplazar el filtro de aire:

1. Para retirar la cubierta del filtro de aire, apriete la parte superior e inferior

de la cubierta y retírela del revestimiento.

1. Retire el filtro antiguo y deséchelo.
2. Desempaque el filtro nuevo e insértelo en la cubierta del filtro. La cara abierta (medio filtrante de carbón) del filtro debe instalarse mirando hacia afuera en la cubierta.
3. Vuelva a colocar la cubierta del filtro de aire sujetándola por los lados e insertándola en su lugar.
4. Para restablecer, mantenga presionado Reset Air Filter en la pantalla de control del electrodoméstico durante 3 segundos hasta que escuche un sonido.

Mantenga las frutas y verduras frescas durante más tiempo con PureAir Produce Keeper Plus™. Nuestro conservador de frutas y verduras absorbe el gas etileno, el gas natural que hace que los productos maduren más rápidamente. Reduzca el desperdicio de alimentos, ahorre dinero y disfrute de productos frescos con una vida útil más prolongada.

Kit de inicio básico para pedidos

Para mantener los alimentos frescos por más tiempo, puede comprar el kit de inicio básico PureAir Produce Keeper Plus™, uno para cada cajón para frutas y verduras.

Estos son los números de producto para realizar el pedido:

N.º de pieza FRPAPK2SKT

Pedido de filtros de reemplazo

Para pedir filtros de reemplazo, visite nuestra tienda en línea en Frigidaire.com, llame al número gratuito 1-800-374-4432, o visite el concesionario donde compró su refrigerador. Frigidaire recomienda que cambie los filtros al menos una vez cada 6 meses.

Estos son los números de producto para realizar el pedido:

PureAir Produce Keeper Plus™ PK-2 N.° de pieza FRPAPK2RF

16.8 Instalar PureAir Produce Keeper Plus™

1. Retire la envoltura de plástico. Inserte el paquete sin abrir en el soporte del cajón para frutas y verduras.
2. Para obtener resultados óptimos, reemplace el repuesto cada 12 meses junto con el filtro de aire.

• No abrir la bolsa de tela. Mantener fuera del alcance de los niños.
• No ingerir: En caso de ingestión, busque tratamiento médico de inmediato.
• Lavarse las manos después de la manipulación.
• No sumergir en agua.

17. MANTENIMIENTO Y LIMPIEZA

17.1 Proteger su inversión

Mantener su electrodoméstico limpio mantiene su apariencia y evita la acumulación de olores. Limpie los derrames inmediatamente con un paño y limpie el congelador y los compartimentos de alimentos frescos al menos dos veces al año. Cuando limpie, tome las siguientes precauciones:

• No use cloruro ni limpiadores con lejía para limpiar el acero inoxidable.
• No lave las piezas extraíbles en un lavavajillas.
• Desconecte el cable de alimentación eléctrica del tomacorriente de pared antes de la limpieza.
• No retire la placa del número de serie. Esto anulará la garantía.
• Retire las etiquetas adhesivas a mano. No use hojas de afeitar u otros instrumentos filosos que puedan rayar la superficie del electrodoméstico.

No utilice limpiadores abrasivos, como aerosoles para ventanas, limpiadores abrasivos, cepillos, fluidos inflamables, ceras de limpieza, detergentes concentrados, blanqueadores o limpiadores que contengan productos derivados del petróleo en las piezas de plástico, las puertas interiores, las juntas o los recubrimientos del refrigerador. No

utilice toallas de papel, estropajos metálicos u otros materiales de limpieza abrasivos o soluciones alcalinas fuertes.

Consulte la siguiente guía para obtener más detalles sobre el cuidado y la limpieza de zonas específicas de su electrodoméstico.

PRECAUCIÓN!

Tire del electrodoméstico directamente hacia afuera para moverlo. Si lo mueve de un lado a otro, puede dañar el revestimiento del piso.

Procure no mover el electrodoméstico más allá del alcance de las conexiones de plomería.

IMPORTANTE

Si almacena o mueve su electrodoméstico a temperaturas de congelación, asegúrese de drenar por completo el sistema de suministro de agua. De lo contrario, podrían producirse fugas de agua cuando el electrodoméstico vuelva a ponerse en funcionamiento. Comuníquese con un representante de servicio para realizar esta operación.

17.2 Consejos para vacaciones y mudanzas

Ocasión Consejos

Vacaciones breves

• Deje el electrodoméstico funcionando durante vacaciones de tres semanas o menos.
• Consuma todos los alimentos perecederos del compartimento del electrodoméstico.
• Apague el dispensador de hielo automático y vacíe la cubeta de hielo, incluso si se irá por unos pocos días.

Ocasión Consejos
Vacaciones prolongadas	Retire todos los alimentos y el hielo si se irá por un mes o más.Gire la válvula de suministro de agua para cerrarla.Limpie bien el interior.Deje ambas puertas abiertas para evitar olores y acumulación de moho. Bloquee las puertas abiertas, si fuera necesario.
Mudanza	Desenchufe el electrodoméstico.Retire todos los alimentos y el hielo.Se recomienda el uso de una carretilla de mano, cárguela desde un lateral.Eleve los rodillos para protegerlos durante el deslizamiento o movimiento.Coloque almohadillas debajo del refrigerador, para evitar rayar la superficie.

17.3 Consejos de mantenimiento y limpieza

Pieza Qué usar Consejos y precauciones
Revestimientos interiores y puertas	• Agua y jabón• Bicarbonato de sodio y agua	Use 2 cucharadas de bicarbonato de sodio en un 1 qt (950 ml) de agua tibia. Asegúrese de escurrir el exceso de agua de la esponja o el trapo antes de limpiar alrededor de los controles, la bombilla o cualquier parte eléctrica.
Juntas de las puertas Agua y jabón Limpie las juntas con un paño suave y limpio.
Estantes de vidrio	• Agua y jabón• Limpiador para vidrios• Pulverizadores líquidos suaves	Permita que el vidrio alcance la temperatura ambiente antes de sumergirlo en agua tibia.
Exterior y manijas	• Agua y jabón• Limpiador para vidrios no abrasivo	No use limpiadores domésticos comerciales que contengan amoníaco, lejía o alcohol para limpiar las manijas. Use un paño suave para limpiar las manijas lisas. No use un paño seco para limpiar las puertas lisas.
Exterior y manijas (solo modelos de acero inoxidable)	• Agua y jabón• Limpiadores de acero inoxidable	No use cloruro ni limpiadores con lejía para limpiar el acero inoxidable.Limpie las manijas y el frente de acero inoxidable con agua jabonosa no abrasiva y un paño de cocina. Enjuague con agua limpia y un paño suave. Use un limpiador para acero inoxidable no abrasivo. Estos limpiadores pueden comprarse en la mayoría de las ferreterías o tiendas de departamentos importantes. Siga las instrucciones del fabricante. No use limpiadores domésticos que contengan amoníaco o lejía.Limpie, pase un paño y seque siguiendo la misma dirección de las líneas del diseño para evitar rayar la superficie. Lave el resto del compartimento con agua tibia y detergente líquido suave. Enjuague por completo y seque con un paño suave y limpio.

18. RESOLUCIÓN DE PROBLEMAS

Permítanos ayudarle a resolver su inquietud. Esta sección le ayudará con los problemas comunes. Si nos necesita, visite nuestro sitio web, hable con un representante o llámenos.

Podemos ayudarle a evitar una visita del servicio de reparación. Si necesita servicio de reparación, podemos iniciarlo nosotros.

Visite Frigidaire.com o llame al número gratuito 1-800-374-4432.

Dispensador de hielo automático

Problema Posible causa Solución habitual
El dispensador de hielo no produce hielo.	El dispensador de hielo está apagado.	Mantenga presionado el botón dispensador de hielo en la pantalla de control del electrodoméstico durante 3 segundos. El indicador LED se iluminará para indicar que el dispensador de hielo está encendido.
	El refrigerador no está conectado a la tubería de agua o la válvula de agua no está abierta.	Conecte la unidad al suministro de agua doméstico y asegúrese de que la válvula de agua esté abierta.
	La tubería del suministro de agua está torcida.	Asegúrese de que la tubería de suministro no se tuerza al empujar el refrigerador hasta su lugar contra la pared.
	El filtro de agua no está correctamente asentado.	Retire y vuelva a instalar el filtro de agua. Asegúrese de asentarlo bien en la posición de bloqueo.
	Es posible que el filtro de agua esté obstruido con material extraño.	Si el suministro de agua es lento o nulo, o si el filtro tiene una antigüedad de 6 meses o más.
El dispensador de hielo no produce suficiente hielo.	El dispensador de hielo produce menos hielo de lo esperado.	• En un modelo de profundidad estándar, el dispensador de hielo del refrigerador debe producir de 3.2 A 3.7 lb de hielo por 24 horas y contendrá alrededor de 5 lb de hielo.• En un modelo de profundidad de mostrador, el dispensador de hielo del refrigerador debe producir de 3.2 a 3.7 lb de hielo por 24 horas y contendrá alrededor de 4 lb de hielo.
	Es posible que el filtro de agua esté obstruido con material extraño.	Si el agua se suministra más len-to de lo normal o si el filtro tiene una antigüedad de seis meses o más, debería cambiar el filtro.
	La válvula para toma de carga en la tubería de agua fría está obs-truida o restringida por material extraño.	Asegúrese de que la tubería de suministro no se tuerza al empu-jar el refrigerador hasta su lugar contra la pared.
	Tráfico intensivo, apertura o cie-rre excesivo de las puertas.	Apague la válvula de la tubería de agua doméstica. Retire la vál-vula. Limpie la válvula. Cambie la válvula si es necesario.
	El control del congelador está de-masiado caliente (dispensador de hielo en el congelador).	Configure el control del congela-dor a un ajuste más frío para me- jorar el rendimiento del dispensa-dor de hielo (dispensador de hielo en el congelador). Espere 24 ho-ras para que la temperatura se estabilice.
	La presión de agua es extrema-damente baja. Las presiones de corte de activación y desactiva-ción son demasiado bajas (solo sistemas de pozos).	Procure que alguien aumente la presión de corte de activación y desactivación en el sistema de la bomba de agua (solo sistemas de pozos).
	El sistema de ósmosis inversa es-tá en fase regenerativa.	Es normal que un sistema de ós-mosis inversa esté por debajo de los 20 psi durante la fase regene-rativa.
El dispensador de hielo del con-gelador no dejará de dispensar hielo (algunos modelos).	El brazo de sujeción del dispen-sador de hielo está sostenido por un paquete en el congelador que se cayó contra el dispensador de hielo.	Mueva cualquier elemento o cubi-to de hielo congelado que pueda impedir que el brazo de sujeción esté en la posición de apagado o hacia arriba.
	Los cubos de hielo se encuentran en un lugar único dentro del con-tenedor de hielo del congelador.	Mueva periódicamente los cubi-tos de hielo alrededor del conte-nedor de hielo para que el dis-pensador de hielo continúe dis-pensando hielo.

Problema Posible causa Solución habitual
Los cubos de hielo se congelan unidos.	Los cubos de hielo no se usan con suficiente frecuencia o la energía se interrumpió durante un período prolongado.	Retire el recipiente de hielo y desche el hielo. El dispensador de hielo producirá un suministro nuevo. El hielo debe usarse al menos dos veces por semana para mantener los cubos separados.
	Los cubos de hielo son huecos (exterior de hielo con agua en el interior). Los cubos huecos se abren en el contenedor y vierten el agua sobre el hielo existente, lo que hace que los cubos se congelen unidos.	Por lo general, esto ocurre cuando el dispensador de hielo no recibe suficiente agua. Esto suele ser el resultado de un filtro de agua obstruido o un suministro de agua restringido.Cambie el filtro de agua y, si el problema persiste, verifique si la válvula para toma de carga está obstruida, la válvula de agua no está encendida en todo el trayecto o si hay una tubería de suministro de agua torcida.

Dispensador de hielo y agua

Problema Posible causa Solución habitual
El dispensador no dispensa hielo	No hay hielo en el recipiente para dispensar.	Ver la sección anterior: El dispensador de hielo no produce hielo.
	Las puertas del refrigerador no se cierran por completo.	Cierre las puertas del refrigerador por completo.
	La paleta del dispensador se presionó durante mucho tiempo y el motor del dispensador se sobrecalentó.	El protector de sobrecarga del motor se reiniciará en unos 3 minutos, tras lo cual se puede dispensar hielo.
	Si no se dispensa hielo con regularidad, el hielo podría derretirse y volver a congelarse, lo que provocaría la acumulación de grumos de hielo. La dispensación de hielo acumulado podría dañar la cubitera.	Vacíe la cubitera mensualmente o dispense hielo con regularidad. Para periodos de tiempo más largos (vacaciones o casas vacías) apague el dispensador de hielo. Ver consejos en Dispensador de hielo y agua automático.
El dispensador de hielo está atascado.	El hielo se ha derretido y congelado alrededor de la barrena debido al uso poco frecuente, a fluctuaciones de temperatura o a cortes de energía.	Retire el recipiente de hielo, descongélelo y vacíelo. Limpie el recipiente, séquelo con un paño y colóquelo en la posición correcta. Cuando haya hielo nuevo, el dispensador debería funcionar. Ver consejos de limpieza en Dispensador de hielo y agua automático.
	Los cubos de hielo están atascados entre el dispensador de hielo y la parte posterior del recipiente de hielo.	Retire los cubos de hielo que están atascando el dispensador.
El dispensador no dispensa agua.	El filtro de agua no está correctamente asentado.	Retire y vuelva a instalar el filtro de agua. Para PurePour ConnectTM, asegúrese de empujar el filtro hasta el fondo hasta que encaje en su lugar y quede asegurado dentro del alojamiento del filtro de agua.
	El filtro de agua está obstruido. Cambie el cartucho del filtro. Asegúrese de empujar el filtro hasta el fondo hasta que encaje en su lugar y quede asegurado dentro del alojamiento del filtro de agua.
	La válvula de la tubería de agua doméstica no está abierta.	Abra la válvula de la tubería de agua doméstica.
El agua no está lo suficientemente fría.	El sistema dispensador de agua no está diseñado para enfriar agua.A medida que el agua corriente pasa por el filtro e ingresa en el sistema de suministro de agua, el agua enfriada va al dispensador.Una vez que se haya usado toda el agua enfriada, demorará varias horas para que el agua recién reemplazada alcance una temperatura más baja.	Agregue hielo al vaso o al recipiente antes de dispensar agua.Solo se enfrían las primeras 26 oz.
El agua tiene un sabor u olor extraños.	No se ha dispensado agua durante un período prolongado.	Extraiga y deseche de 10 a 12 vasos de agua para renovar el suministro.
	El electrodoméstico no está conectado correctamente a la tubería de agua fría.	Conecte el electrodoméstico a la tubería de agua fría que suminis-tra agua al grifo de la cocina.
Las puertas no se cierran. La puerta se cerró con demasiada fuerza, lo que hizo que otra puerta se abra levemente.	Cierre ambas puertas suavemente.
	El refrigerador no está nivelado.Se balancea sobre el piso al moverlo levemente.	Asegúrese de que el piso esté nivelado y firme, y de que pueda soportar adecuadamente el refrigerador. Comuníquese con un carpintero para corregir un piso desnivelado o inclinado.
	El refrigerador toca una pared o un gabinete.	Asegúrese de que el piso esté nivelado y firme, y de que pueda soportar adecuadamente el refrigerador. Comuníquese con un carpintero para corregir un piso desnivelado o inclinado.
	Los alimentos o los envases impiden que la puerta se cierre.	Asegúrese de que no haya alimentos o envases que bloqueen la puerta.
	La aleta parteluz en la puerta izquierda de alimentos frescos no está en la posición correcta.	Asegúrese de que la aleta parteluz se encuentre en la posición correcta para permitir que la puerta se cierre. (Consulte Aleta parteluz en Instalación).
Los cajones son difíciles de mover.	Los alimentos tocan el estante por encima del cajón.	Retire la capa superior de artículos del cajón.
	El riel por el que se deslizan los cajones está sucio.	Asegúrese de que el cajón esté correctamente instalado sobre el riel.Limpie el cajón, los rodillos y el riel. Consulte Mantenimiento y limpieza.
El compresor no funciona. El electrodoméstico está desconectado.		Enchufe el aparato.
		El refrigerador está en el ciclo de descongelamiento.
		El enchufe del tomacorriente está desconectado.
		Los fusibles de la casa están fundidos o se desconectó el disyuntor.
		Corte de energía. Verifique las luces de la casa.Llame a la compañía de servicio eléctrico local.
El refrigerador parece funcionar demasiado o durante mucho tiempo.		El compresor de velocidad variable está diseñado para funcionar el 100 % del tiempo, excepto durante el ciclo de descongelación. A veces funcionará más rápido, como después de un ciclo de descongelamiento.
Después de la instalación un compartimento se siente más frío que el otro.		Este electrodoméstico está equi-pado con un sistema de refrigeración que cambia entre compartimentos de forma periódica.

Pantalla de temperatura digital

Problema Posible causa Solución habitual
La temperatura digital muestra un error.	El sistema de control electrónico ha detectado un problema de rendimiento.	Comuníquese con su representante de servicio Frigidaire, quien puede interpretar cualquier mensaje o código numérico que par-padee en las pantallas digitales.

Agua, humedad o escarcha dentro del refrigerador

Problema Posible causa Solución habitual
Se acumula humedad en el interior de las paredes del refrigerador.	El clima es cálido y húmedo. La velocidad de acumulación de escarcha y gotas en el interior aumenta.
	Aleta parteluz Ajuste la aleta parteluz. Consulte Aleta parteluz en Instalación.
	La puerta está ligeramente abierta.	Consulte la sección previa Apertura/cierre de las puertas/cajones.

Problema Posible causa Solución habitual
Se acumula agua en el fondo de la cubierta del cajón.	Las frutas y verduras retienen y desprenden humedad.	No es inusual tener humedad en el lado inferior de la cubierta.Mueva el control de humedad (en algunos modelos) a un ajuste inferior.Ambos cajones para frutas y verduras contienen un control automático de la humedad, que debería ajustarse auto-máticamente según el nivel de humedad dentro del cajón, sin generar condensación adicional ni secar el aire dentro del cajón para frutas y verdu-ras, y funciona con diversos tipos de productos agrícolas. Si se observa exceso de humedad, verifique que la membrana para humedad no esté dañada y reemplácela, en caso de ser necesario.
Se acumula agua en el fondo del cajón.	Las frutas y verduras lavadas liberan agua mientras están en el cajón.	La acumulación de agua en el fondo del cajón es normal. Seque los artículos antes de colocarlos en el cajón o guarde los productos en bolsas herméticamente selladas para ayudar a reducir la condensación dentro del cajón.

Agua, humedad o escarcha fuera del refrigerador

Problema Posible causa Solución habitual
Se acumula humedad en el exterior del refrigerador o entre las puertas.	El clima es húmedo. Esto es normal	en climas húmedos. Cuando la humedad del clima desciende, la humedad del refrigerador debería desaparecer.
	La puerta está ligeramente abierta, provocando que el aire frío del interior del refrigerador se encuentre con el aire cálido del exterior.	Consulte la sección previa Apertura/cierre de las puertas/cajones.

Problema Posible causa Solución habitual

Los alimentos se congelan. El ajuste de temperatura es demasiado bajo.	Configure el ajuste en una temperatura superior.
El sensor de temperatura está cubierto por alimentos (lado derecho del área de alimentos frescos).	Deje espacio para que el aire flu-ya hacia el sensor.
Los alimentos tapan los puertos de aire.	Deje espacio entre los puertos de aire y los alimentos.

19. GARANTÍA LIMITADA

El electrodoméstico tiene la cobertura de una garantía limitada de un año. Durante un año a partir de la fecha de entrega, Electrolux pagará todos los costos de reparación o reemplazo de cualquier pieza de este electrodoméstico que resulte defectuosa en cuanto a materiales o mano de obra, siempre y cuando dicho electrodoméstico se instale, utilice y mantenga de acuerdo con las instrucciones proporcionadas.

Exclusions

Esta garantía no cubre lo siguiente:

1. Productos en los que se haya quitado o alterado el número de serie original, o en los que el número de serie no pueda leerse fácilmente.
2. Producto que haya sido transferido de su propietario original a un tercero, o que haya sido transportado fuera de EE. UU. o Canadá.
3. Óxido en el interior o exterior de la unidad.
4. Los productos comprados "tal como están" no tienen cobertura de esta garantía.
5. Pérdida de alimentos debido a una falla en el refrigerador o congelador.
6. Productos utilizados en un entorno comercial.

7. Solicitudes de servicio que no sean por fallas o defectos en los materiales o mano de obra, o que sean por electrodomésticos no utilizados en un entorno doméstico común o que no se usen de acuerdo con las instrucciones proporcionadas.

8. Solicitudes de servicio para corregir la instalación del electrodoméstico o para indicarle cómo usar el electrodoméstico.

9. Gastos relacionados con el acceso al electrodoméstico para las tareas de servicio, como la remoción de molduras, armarios, estantes, etc., que no sean parte del electrodoméstico tal como se envía desde fábrica.
10. Solicitudes de servicio para reparar o reemplazar bombillas de luz, filtros de aire, filtros de agua, otros insumos, o perillas, manijas u otras piezas estéticas del electrodoméstico.
11. Recargos que incluyen, entre otros, cualquier solicitud de servicio después del horario de atención, durante los fines de semana o en días festivos, peajes, cargos de traslado en ferry o gastos de kilometraje por solicitudes de servicio en áreas remotas, incluido el estado de Alaska.
12. Daños al acabado del electrodoméstico o al hogar producidos durante el transporte o la instalación, lo que incluye, entre otros elementos, pisos, gabinetes, paredes, etc.
13. Daños causados por servicios prestados por compañías de servicio no autorizadas; uso de repuestos que no sean originales de Electrolux u obtenidos de personas que no sean compañías de servicio autorizadas; o causas externas, tales como abuso, uso indebido, fuente de alimentación inadecuada, accidentes, incendios o fuerza mayor.

EXENCIÓN DE GARANTÍAS IMPLÍCITAS; LIMITACIÓN DE RECURSOS

EL RECURSO ÚNICO Y EXCLUSIVO DEL CLIENTE EN VIRTUD DE ESTA GARANTÍA LIMITADA SERÁ LA REPARACIÓN O EL REEMPLAZO DEL PRODUCTO, TAL COMO SE ESTIPULA EN EL PRESENTE. LOS RECLAMOS BASADOS EN GARANTÍAS IMPLÍCITAS, INCLUIDAS LAS GARANTÍAS DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN EN PARTICULAR, SE LIMITAN A UN AÑO O AL PERÍODO MÁS BREVE PERMITIDO POR LA LEY, PERO NO MENOR A UN AÑO. ELECTROLUX NO SERÁ RESPONSABLE POR LOS DAÑOS CONSECUENTES O INCIDENTALES, TALES COMO DAÑOS MATERIALES Y GASTOS INCIDENTALES, QUE SEAN EL RESULTADO DE UN INCUMPLIMIENTO DE ESTA GARANTÍA LIMITADA ESCRITA O DE CUALQUIER GARANTÍA IMPLÍCITA. ALGUNOS ESTADOS Y PROVINCIAS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES, NI LAS LIMITACIONES A LA DURACIÓN DE LAS GARANTÍAS IMPLÍCITAS, POR LO QUE ESTAS LIMITACIONES O EXCLUSIONES PODRÍAN NO SER APPLICABLES A SU CASO. ESTA GARANTÍA ESCRITA LE OTORGA DERECHOS LEGALES ESPECÍFICOS. TAMBIÉN PUEDE TENER OTROS DERECHOS QUE VARÍAN SEGÚN EL ESTADO.

Si necesita servicio

Conserve su recibo, comprobante de entrega u otro registro de pago adecuado para establecer el período de garantía, en caso de que necesite servicio. Si se suministra el servicio, le recomendamos solicitar y conservar todos los recibos. El servicio en virtud de esta garantía se debe obtener a través del contacto con Electrolux en las direcciones o los números de teléfono que se indican a continuación.

Esta garantía solo rige en EE. UU. y Canadá. En EE. UU., el electrodoméstico cuenta con la garantía de Electrolux Major Appliances North America, una división de Electrolux Home Products, Inc. En

Canadá, su electrodoméstico cuenta con la garantía de Electrolux Canada Corp. Electrolux no autoriza a ninguna persona a cambiar o agregar obligaciones en virtud de esta garantía. Las tareas de servicio y repuestos en virtud de esta garantía deben estar a cargo de Electrolux o una compañía de servicio autorizada. Las características o especificaciones del producto según se describen o ilustran están sujetas a cambios sin previo aviso.

EE. UU.

1-800-374-4432

Frigidaire

10200 David Taylor Drive

Charlotte, NC 28262

Canadá

1-800-265-8352

Electrolux Canada Corp.

5855 Terry Fox Way

Mississauga, Ontario, Canadá L5V 3E4

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[EMPTY]

[Non-Text]

[EMPTY]

[Non-Text]

[EMPTY]

......

......

[Non-Text]

[EMPTY]

[EMPTY]

(1) AD = BD = 1

(1) 本说明仅供参考。
