RAT48AMAAMS - Refrigerador Dacor - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO RAT48AMAAMS Dacor

Instrucciones de instalación

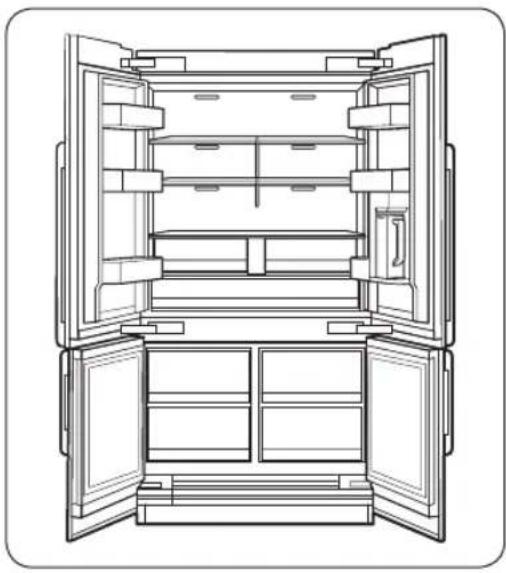

Refrigerador incorporado

DRF48*****

Contenido

Antes de comenzar... 4

Importante 4

Instrucciones importantes de seguridad 5

Advertencias de la Proposición 65 del Estado de California 5 Precauciones generales de seguridad 6

Información de seguridad y advertencias 10

Seguridad de la instalación 10

Especificaciones de instalación 12

Especificaciones del producto 13

Especificaciones del panel personalizado 14 Especificaciones de la manija 15

Instalación 17

Requisitos de instalación 18

Preparación para la instalación 18 Conexión a tierra del refrigerador 22 Requerimientos de presión de agua 23 Conexión al suministro de agua principal 24 Requerimientos especiales del gabinete 25

Español2

Instrucciones de instalación 26

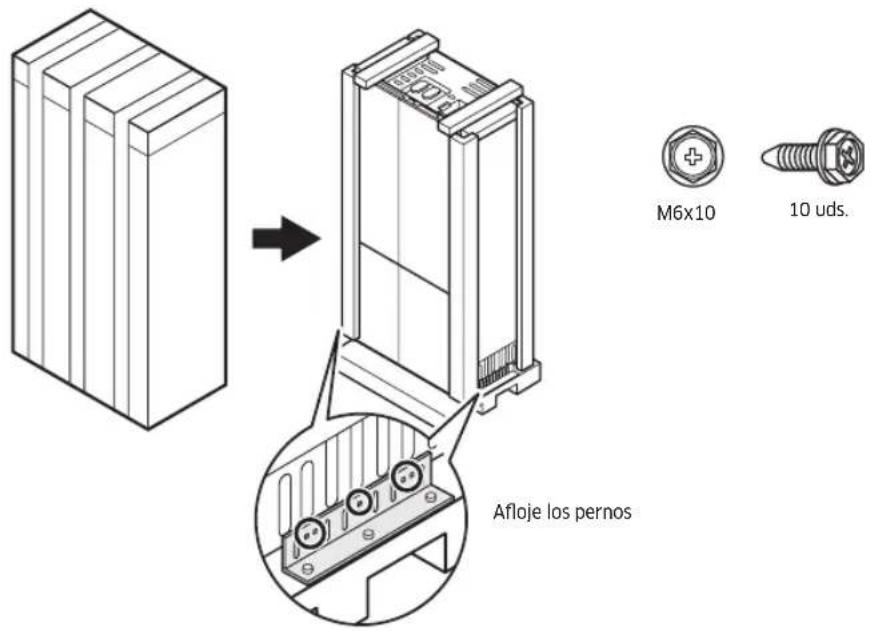

1. Desembalar el refrigerador 26
2. Desplazar el refrigerador 27
3. Preparación para la instalación 28

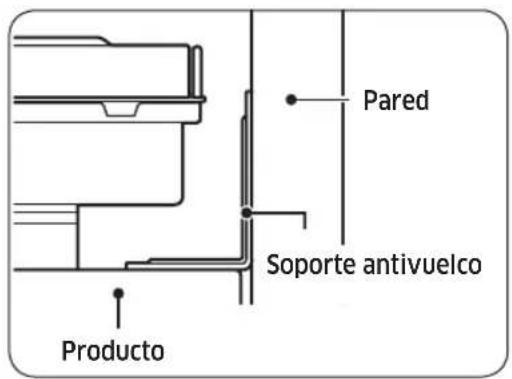

4. Colocar el soporte antivuelco 28

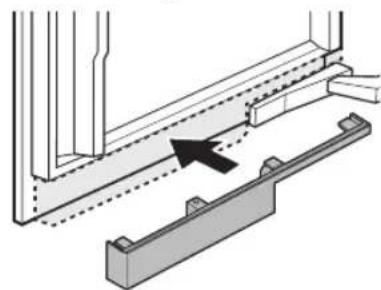

5. Retirada de la cubierta superior e inferior de la puerta, placa de protección 31
6. Colocación de la cubierta superior del refrigerador 32
7. Ajuste del ángulo de apertura de la puerta 33
8. Colocar le refrigerador en su estructura 34
9. Nivelar el refrigerador 36
10. Ajuste del refrigerador 37
11. Colocación del borde del gabinete 37
12. Ajuste de los soportes del panel 38
13. Colgar un panel personalizado 41
14. Alineación del panel 42
15. Colocación de las cubiertas interiores de la puerta 45

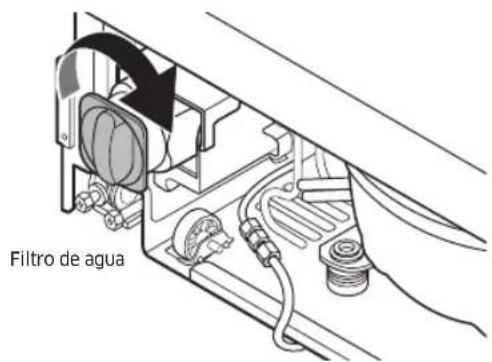

16. Conexión de la tubería de agua 47
17. Colocación de la placa de protección y el zócalo 48
18. Colocar el borde de la puerta 49
19. Instalar el borde de la cubierta superior 50
20. Retirar el empaque interno 50
21. Ajustar el resorte de la puerta 50
22. Limpieza 51
23. Lista de verificación de instalación 51

Español 3

Antes de comenzar...

Importante

• A fin de promover la seguridad y minimizar problemas, lea este manual detenidamente antes de iniciar la instalación. Deje este manual al usuario.
• Escriba el número de serie/modelo del electrodoméstico en este manual para referencia en caso de servicio/mantenimiento.
• Los números de modelo/serie se encuentran en la etiqueta informativa en el compartimiento del refrigerador.

Usuario

- Conserve este manual para referencia personal y para referencia de inspectores, personal de servicio, etc.

GUARDE ESTAS INSTRUCCIONES

Español4

Instrucciones importantes de seguridad

Las instrucciones importantes de seguridad y las advertencias que aparecen en estas instrucciones no tienen por objeto cubrir todos los posibles problemas y condiciones que puedan ocurrir.

Utilice el sentido común y tenga precaución al instalar, mantener u operar este o cualquier otro electrodoméstico.

Siempre póngase en contacto con el equipo de servicio al cliente de Dacor por cualquier problema o condiciones que no entienda. Consulte Información de atención al cliente.

Etiquetas y símbolos de seguridad

Estas alertas están destinadas a llamar la atención sobre áreas importantes en el manual.

Siempre que vea estos símbolos o etiquetas, lea el mensaje atentamente antes de continuar.

PELIGRO

Riesgos inminentes que CAUSARÁN lesiones físicas graves o la muerte.

ADVERTENCIA

Riesgos o prácticas inseguras que PUEDEN causar lesiones físicas graves o la muerte.

PRECAUCIÓN

Riesgos o prácticas inseguras que PODRÍAN causar lesiones físicas leves o daños materiales.

Advertencias de la Proposición 65 del Estado de California

ADVERTENCIA

Cáncer y afecciones reproductivas - www.P65Warnings.ca.gov.

GUARDE ESTAS INSTRUCCIONES

Español

Instrucciones importantes de seguridad

⚠️ ADVERTENCIA - Refrigerante R600a

Este electrodoméstico contiene refrigerante de isobutano, R600a, un gas natural con alta compatibilidad ambiental. Sin embargo, también es inflamable. Sirvase cumplir con las siguientes advertencias:

• Al manipular, instalar y operar el electrodoméstico, debe evitar daños a las tuberías de refrigerante.
• Las tareas de reparación deben estar a cargo del personal de servicio autorizado por el fabricante y los componentes deberán reemplazarse por repuestos autorizados por el fabricante.
• Los productos de refrigeración contienen refrigerantes que, en virtud de la legislación federal, deben retirarse antes de la disposición del producto.
• Mantenga las aberturas de ventilación del gabinete o estructura incorporada del electrodoméstico libres de obstrucciones.
• Para evitar la creación de una mezcla de gas-aire inflamable en caso de una pérdida en el circuito del refrigerante, el tamaño del lugar en el que se coloca el refrigerador depende de la cantidad de refrigerante utilizado. El lugar debe tener 35.3 pies ^3 por cada 8 g de refrigerante R-600a en el electrodoméstico.
• La ubicación de instalación no debe estar expuesta a la luz solar directa ni cerca de ningún electrodoméstico o fuente de calor, tales como estufas, hornos u hornillas, radiadores, etc.
• Si coloca dos productos uno junto al otro, por razones de seguridad, asegúrese de utilizar productos certificados en atmósferas de gas explosivas.
• No utilice dispositivos mecánicos ni otros medios para acelerar el proceso de descongelamiento.
• No dañe el circuito del refrigerante.
• No utilice dispositivos eléctricos dentro del compartimiento de almacenamiento de alimentos del electrodoméstico.

Precauciones generales de seguridad

! PELIGRO

IMPORTANTE:

A fin de evitar que los niños queden encerrados o se sofoquen al desechar un electrodoméstico viejo:

• Retire la(s) puerta(s).
• Deje los estantes en su lugar de manera tal que los niños no puedan entrar fácilmente al electrodoméstico.
• Corte las clavijas del enchufe y descártelas.
• Corte el cable de alimentación y descártelo por separado del electrodoméstico viejo.

Para evitar posibles explosiones o incendios, no guarde ni utilice vapores o líquidos inflamables o explosivos (como gasolina) dentro o cerca de este o de cualquier otro electrodoméstico. También mantenga los objetos que podrían explotar, como latas de aerosol, lejos de quemadores de estufa, hornos y campanas de cocina. No almacene materiales inflamables o explosivos en gabinetes o áreas adyacentes.

GUARDE ESTAS INSTRUCCIONES

Español6

ADVERTENCIA

IMPORTANTE: Este electrodoméstico está equipado con un enchufe eléctrico de tres clavijas con conexión a tierra para protección contra posibles riesgos de descarga eléctrica. Debe enchufarse en un tomacorriente exclusivo y con conexión a tierra. En caso de que solo haya disponible un tomacorriente de dos clavijas, será responsabilidad del cliente reemplazarlo por un tomacorriente exclusivo y conectado a tierra adecuadamente.

• No enrosque ni doble el cable de alimentación del electrodoméstico.
• Nunca desenchufe el electrodoméstico jalando el cable de alimentación.
• Siempre sostenga el enchufe con firmeza y jale para extraerlo del tomacorriente.
• Desconecte el electrodoméstico cuando no esté en uso.
• No instale, repare, modifique ni reemplace ninguna pieza del electrodoméstico a menos que así se recomiende específicamente en la literatura que lo acompaña.
• Un técnico de servicio calificado debe realizar todas las demás reparaciones.

NO corte ni retire la tercera clavija (conexión a tierra) del cable de alimentación.

NO utilice un adaptador.

NO utilice un cable de alimentación que esté pelado o dañado.

NO conecte el electrodoméstico a un alargue. Mantenga el cable de alimentación alejado de superficies calientes.

NOTA

• Uso de un tomacorriente con conexión a tierra
• No se recomienda el uso de un tomacorriente con un interruptor de falla de conexión a tierra.

GUARDE ESTAS INSTRUCCIONES

Español

Instrucciones importantes de seguridad

ADVERTENCIA

Para reducir el riesgo de incendio, descarga eléctrica, lesiones graves o muerte al utilizar el electrodoméstico, siga las instrucciones básicas de seguridad, incluidas las siguientes:

Si recibe un producto dañado, comuníquese de inmediato con el distribuidor o fabricante. No instale ni utilice un electrodoméstico dañado.

Asegúrese de que el electrodoméstico se haya instalado correctamente de acuerdo con estas instrucciones de instalación.

Asegúrese de instalar los tomacorrientes de acuerdo con la ubicación de la fuente de alimentación.

Los equipos de refrigeración y refrigerantes deben desecharse adecuadamente de manera profesional y apropiada de acuerdo con los reglamentos y la legislación local actual que protegen el medio ambiente. Esto corresponde a su viejo electrodoméstico y a su nueva unidad una vez que llega al fin de su vida útil. NO deseche el electrodoméstico en un relleno sanitario ni con desechos urbanos. Comuníquese con los centros locales de disposición de desechos para obtener información acerca de cómo desechar los residuos reciclables.

Tenga cuidado al manipular, mover, utilizar o desechar el electrodoméstico a fin de evitar daños al sistema de refrigeración.

No lo instale en exteriores ni en condiciones de humedad. Este electrodoméstico no ha sido diseñado para su instalación en vehículos recreativos ni embarcaciones.

Mantenga los materiales de embalaje alejados de los niños. Las láminas y bolsas plásticas pueden provocar asfixia.

Conecte el electrodoméstico a un circuito de 115 V, 15 A. controlado por un disyuntor o fusible. El electrodoméstico debe tener su propio circuito con conexión a tierra.

No enrosque ni doble el cable de alimentación del electrodoméstico. Nunca desenchufe el electrodoméstico jalando el cable de alimentación. Siempre sostenga el enchufe con firmeza y jale para extraerlo del tomacorriente.

Desconecte el electrodoméstico cuando no esté en uso.

No instale, repare, modifique ni reemplace ninguna pieza del electrodoméstico a menos que así se recomiende específicamente en la literatura que lo acompaña. Un técnico de servicio calificado debe realizar todas las demás reparaciones.

Antes de realizar cualquier tipo de reparación, corte el suministro eléctrico en el panel del disyuntor.

Este electrodoméstico no debe ser utilizado por personas (incluido niños) con capacidades físicas o sensoriales reducidas, o por personas que carezcan de experiencia y conocimientos, a menos que se encuentren bajo la supervisión adecuada de un responsable de su seguridad. Los niños deben estar supervisados, por su seguridad.

No permita que nadie, incluidos los niños, se siente, pare o trepe sobre ninguna parte del electrodoméstico, incluida la puerta. Hacerlo puede provocar daños, lesiones graves o la muerte.

GUARDE ESTAS INSTRUCCIONES

Español8

Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o por un técnico de reparación calificado a fin de evitar riesgos de seguridad. No utilice los controles en forma indebida.

Limpie el electrodoméstico regularmente como se indica en la sección 'Cuidado y limpieza' del manual del usuario. Limpie el cajón o la cubeta de hielo regularmente.

Cuando el congelador esté funcionando, no toque las superficies internas de acero inoxidable con las manos mojadas o húmedas, dado que la piel puede adherirse a las superficies muy frías.

No utilice ningún tipo de equipo eléctrico dentro de los compartimientos del refrigerador o congelador.

No obstruya ninguna de las ventilaciones o aberturas del electrodoméstico.

A fin de evitar el riesgo de que el electrodoméstico caiga de costado, es obligatorio sujetarlo a la pared mediante los dos soportes antivuelco provistos.

Utilice el electrodoméstico únicamente con el fin para el que fue diseñado: el almacenamiento de alimentos y bebidas. No ha sido diseñado para el uso comercial o industrial.

Al realizar la instalación tenga cuidado de que la caja de componentes eléctricos no esté dañada por la desviación de la descarga.

Abra y sostenga la manija al abrir y cerrar la puerta.

Al abrir y cerrar la puerta, tenga cuidado de no poner las manos en la entrada.

GUARDE ESTAS INSTRUCCIONES

Español

Información de seguridad y advertencias

Seguridad de la instalación

Seguridad de la instalación y la ubicación

ADVERTENCIA

• Antes de instalar el refrigerador, conéctelo a un tomacorriente y enciéndalo para asegurarse de que funcione.
• Elija un lugar alejado del calor de calentadores, calderas o la luz solar directa.
• Instale la unidad donde el aire fluya libremente y donde el refrigerador esté bien ventilado.
• Instale la unidad de modo que el aire fluya sin obstrucciones a través de la parrilla delantera. Si no se asegura la circulación del aire, esto puede interferir con el funcionamiento normal del producto.
• Ciertos animales (roedores) pueden masticar el cable de alimentación y provocar un incendio; por lo tanto, instale la unidad en un lugar donde los animales no puedan acceder.

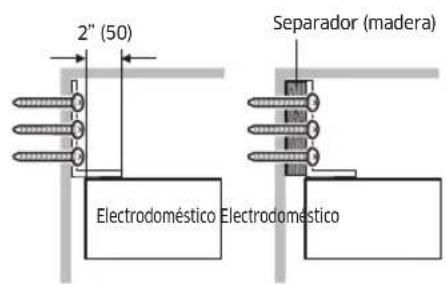

• Si el gabinete está hecho de material blando (por ejemplo, yeso, etc.), puede tener una estructura débil y dañarse. Por lo tanto, utilice un gabinete de material robusto y resistente.
• Instale el refrigerador con un equipo de al menos 2 personas.
• Consulte las dimensiones del gabinete y prepárelo con buena circulación de aire.
• Utilice un gabinete que no se deforme debido a las emisiones de calor del producto o a la humedad por la apertura y cierre del refrigerador.

NOTA

Este es un refrigerador de estilo "incorporado", lo que significa que debe ser instalado dentro de un hueco en gabinetes de cocina existentes.

Antes de mover el refrigerador, despeje el camino hasta el lugar donde se instalará.

Verifique todas las dimensiones del producto y el radio de inclinación con cualquier puerta, pasillo, escalera, esquina, etc., para asegurar un paso sin obstrucciones.

ADVERTENCIA

Peligro de caída

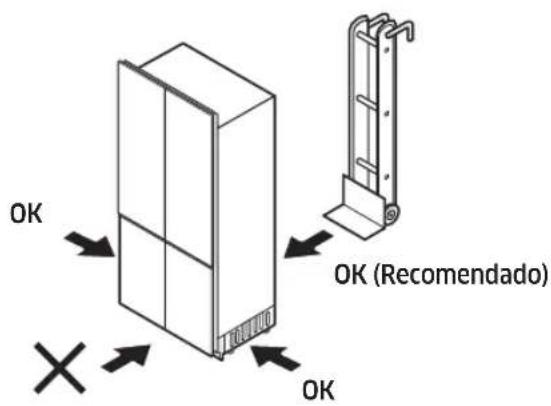

Este electrodoméstico es muy pesado en la parte superior y tiende a caerse cuando no se instala en forma segura.

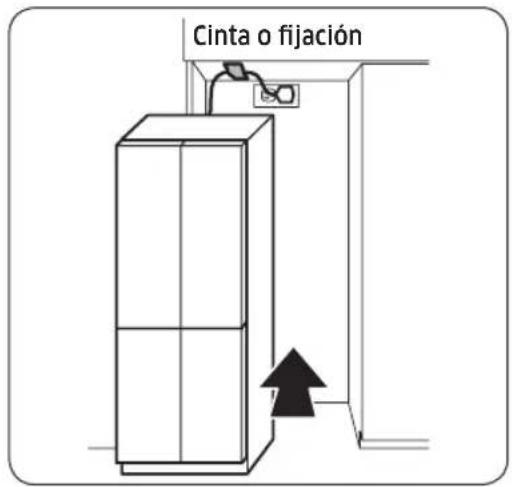

Mantenga las puertas cerradas con cinta adhesiva hasta que el refrigerador esté en su posición final y listo para ser asegurado en su lugar.

Hacen falta dos o más personas para trasladar e instalar el refrigerador.

De lo contrario, podría sufrir lesiones graves o incluso la muerte.

Español10-

PELIGRO

Mantenga los materiales y vapores inflamables, como la gasolina, lejos del refrigerador.

No hacerlo puede provocar la muerte, una explosión o un incendio.

Especificaciones de instalación

ADVERTENCIA

Respete todos los códigos y ordenanzas durante la planificación e instalación. Comuníquese con el departamento de mantenimiento de edificios local para obtener más información.

ADVERTENCIA

Las conexiones eléctricas y de descarga a tierra deben cumplir con las partes pertinentes del código eléctrico nacional y/u otros códigos eléctricos.

Este electrodoméstico incluye un cable de alimentación con un enchufe con conexión a tierra de tres clavijas para una fuente de alimentación eléctrica de 115 Vac, 15 Amp. Enchúfelo únicamente en un tomacorriente de tres clavijas, con conexión a tierra y de 115 Vac.

A menos que haya instalado un sistema de filtración en toda la casa, el cartucho de agua provisto debe instalarse de acuerdo con el manual del usuario.

APAGUE la fábrica de hielo mediante la tecla ICE (Hielo) siempre que la válvula de suministro de agua esté cerrada. La tecla ICE (Hielo) se enciende cuando la fábrica de hielo está encendida.

El electrodoméstico está equipado con un sistema de iluminación con lámparas LED de alta intensidad. No mire fijo dichas lámparas cuando estén encendidas a fin de evitar daños a su visión.

Español12-

Especificaciones del producto

Especificaciones del producto

Especificaciones del panel personalizado

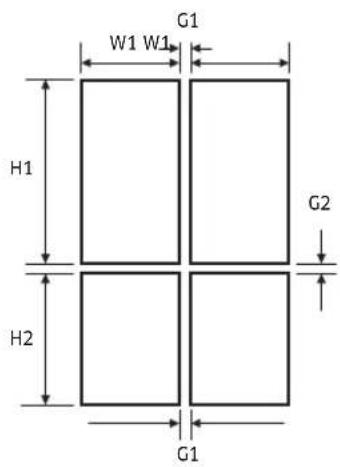

G1 W1 W1 H1 H2 G2 G1

Leyenda 48"
W1 23 25/32"	(604 mm)
H1 49 3/16"	(1249 mm)
H2 30 9/16"	(776 mm)
G1 5/32"	(4 mm)
G2 5/32"	(4 mm)
Grosor del panel 3/4"	(19 mm)

No supere la carga máxima que el panel personalizado puede soportar. Antes de confeccionar el panel, verifique la solidez del material del panel y la carga de los accesorios del panel.

	48”
Panel personalizadoPeso máximo	Refrigerador: 55 lb (25 kg), Congelador: 22 lb (10 kg)

NOTA

- El grosor estándar del panel personalizado es de 3/4" (19 mm).

Español14

Especificaciones de la manija

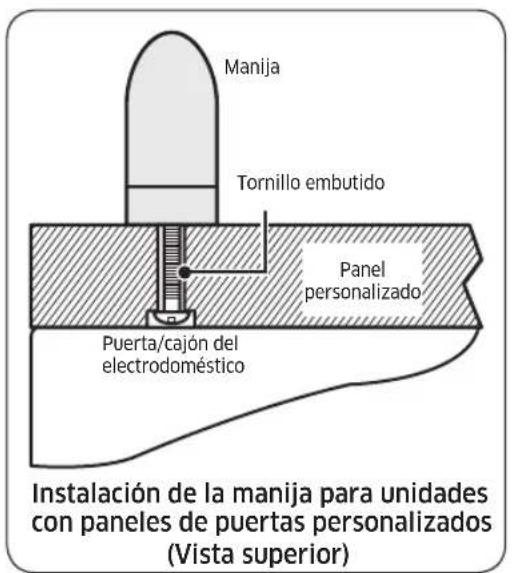

Manija Tornillo embutido Panel personalizado Puerta/cajón del electrodoméstico Instalación de la manija para unidades con paneles de puertas personalizados (Vista superior)

Antes de instalar los paneles personalizados, debe instalar las manijas de la puerta/cajón. Los modelos con paneles personalizados cuentan con la ventaja de poder seleccionar un estilo de manija de acuerdo con su gusto personal. Las manijas no se proveen con los modelos para paneles personalizados. Hay kits de manijas selectos disponibles a través de su distribuidor. Dacor no recomienda el uso de tiradores redondos.

La mayoría de los kits de manijas no incluyen los tornillos de montaje necesarios dado que la longitud varía de acuerdo con el grosor del panel.

El fabricante del panel debe seleccionar y comprar los tornillos necesarios para la instalación. Las cabezas de los tornillos deben embutirse en el panel a fin de evitar interferencias durante el ajuste.

PRECAUCIÓN

Recomendamos instalar una manija para panel personalizado. Sin la manija, puede atraparse los dedos al abrir o cerrar la puerta.

Especificaciones del producto

Instalación de la manija

ADVERTENCIA

Siga estas instrucciones para instalar la manija. De lo contrario, la manija puede dañarse o funcionar inadecuadamente.

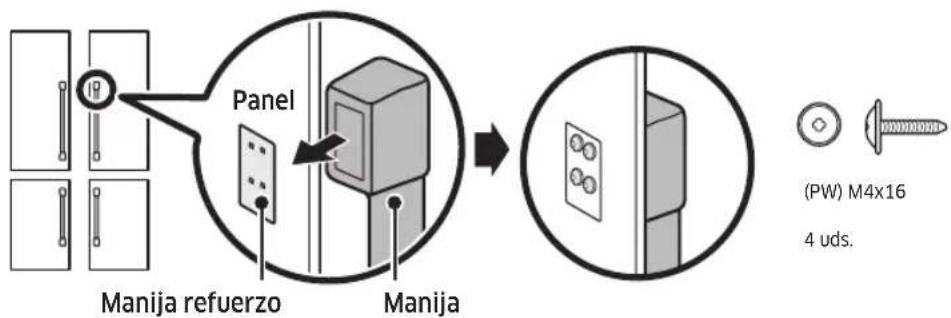

1. Coloque el soporte reforzado de la manija en la parte trasera del panel de la puerta y, luego, coloque la manija en la parte delantera del panel.
2. Fije los 4 tornillos en los lados superior e inferior de la manija, tal como se muestra. No los apriete excesivamente.

Panel Manija refuerzo Manija (PW) M4x16 4 uds.

Español16-

Instalación

ADVERTENCIA

No instale el electrodoméstico:

• en exteriores,
• en un ambiente con caída de agua.

El electrodoméstico es muy pesado:

T 48" aprox. 700 lb / 317.5 kg

Sala de instalación

El electrodoméstico debe instalarse en una habitación seca y ventilada.

Instalación estable

El electrodoméstico es muy pesado y tiende a caer hacia adelante cuando la puerta está abierta. No abra la puerta hasta que no haya ninguna posibilidad de que el electrodoméstico se caiga. La manera más segura de instalar el electrodoméstico es utilizar los dispositivos antivuelco provistos.

Piso

La superficie inferior debe estar nivelada y uniforme a fin de garantizar que el electrodoméstico quede instalado en forma segura y funcione correctamente. La superficie inferior debe estar hecha de un material duro, no flexible.

Alinear el electrodoméstico

A fin de garantizar que el electrodoméstico funcione correctamente, debe estar bien nivelado. Si el electrodoméstico no está nivelado, puede caer agua de la fábrica de hielo, los cubos de hielo pueden ser irregulares y es posible que las puertas no cierren correctamente.

Requisitos de instalación

Preparación para la instalación

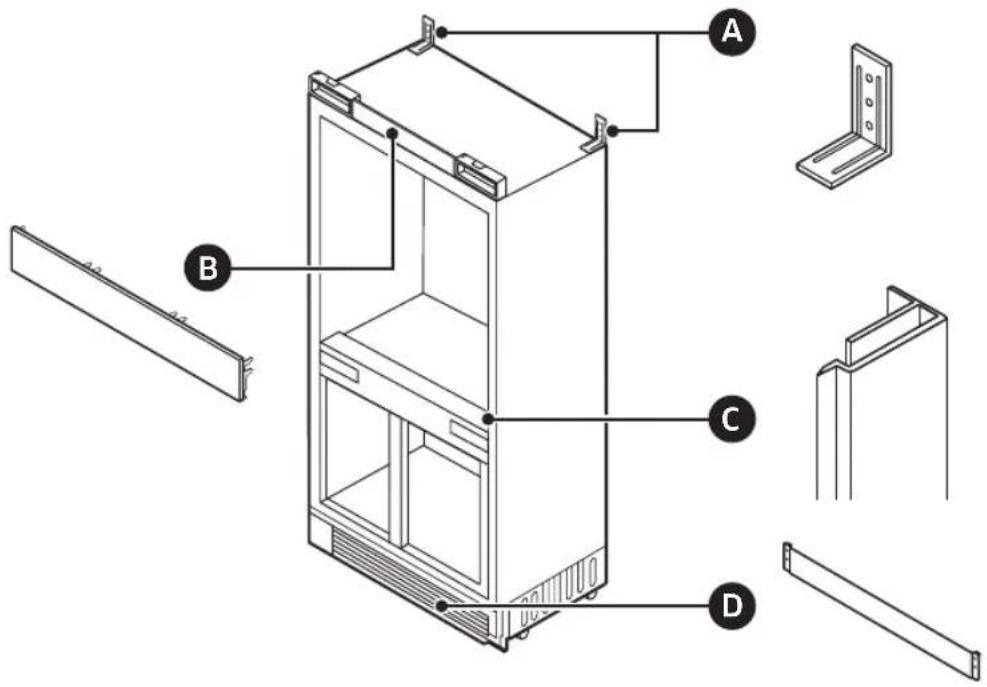

Piezas de instalación del gabinete

Utilizando la tabla que aparece a continuación, verifique que todas las piezas de instalación estén presentes al desembalar el electrodoméstico.

Controle las piezas de instalación al desembalar el electrodoméstico.

PIEZAS Cantidad
A SOPORTE ANTIVUELCO 2
B CUBIERTA SUPERIOR DEL GABINETE 1
C BORDE LATERAL DEL GABINETE 2
D PLACA DE PROTECCIÓN 1

Español18-

Piezas de instalación de la puerta

Utilizando la tabla que aparece a continuación, verifique que todas las piezas de instalación de la puerta estén presentes al desembalar el electrodoméstico.

Controle las piezas de instalación al desembalar el electrodoméstico.

PIEZAS Cantidad

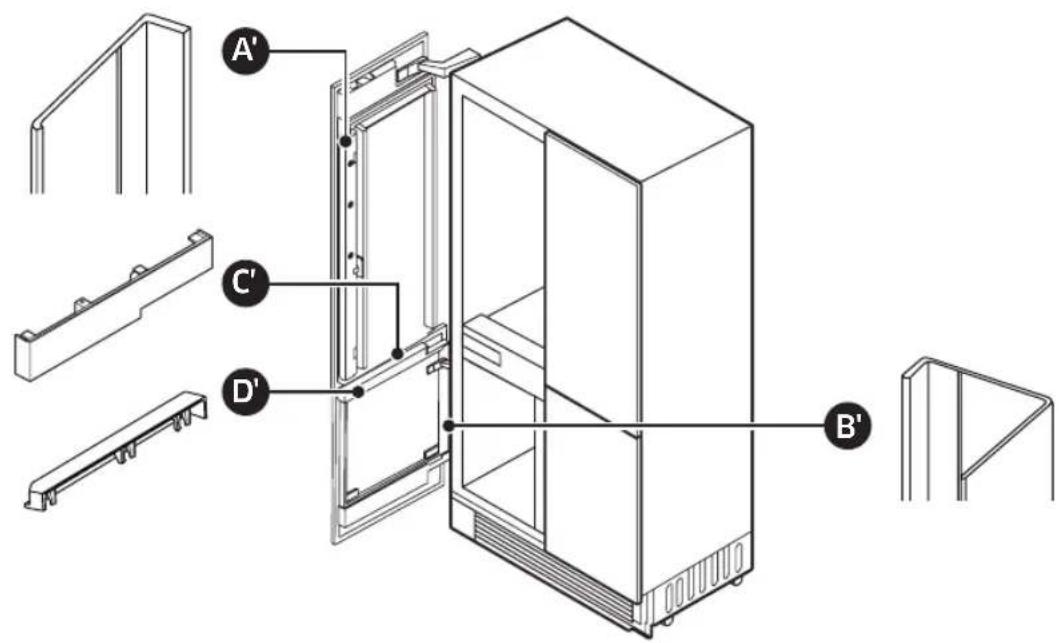

A'	BORDE PUERTA (LATERAL) REFR. I 2
	BORDE PUERTA (LATERAL) REFR. D 2
	BORDE PUERTA (LATERAL) CONG. I 2
B' BORDE PUERTA (LATERAL) CONG. D 2
C' CUBERTA PUERTA INFERIOR REFR. I/D 2
D' CUBERTA PUERTA SUPERIOR CONG. I/D 2

Requisitos de instalación

Tornillo y tuerca

	[KASW]	M6x12 44 uds. (TH) M4×12	44 [IMAGE].
		(TH) M4x16 12 uds. M4x35	[YZKK]
		M13 8 uds. ø6x30 6 uds.

Español20-

Herramientas necesarias

N.° Herramienta N.° Herramienta
1		Destornillador eléctrico	8		Alfombra protectora
2		Cinta métrica	9		Escalera de tijera
3		Destornillador plano	10		Plataforma móvil para el electrodoméstico
4		Cortador (Tijera)	11		Cortador
5		Llave ajustable	12		Nivel
6		Destornillador Phillips	13		Destornillador con punta de estrella (T20)
7		Trinquete	14		Llave combinada
		3/8" (10 mm), 1/2" (13 mm)			3/8" (10 mm), 1/2" (13 mm)

Español 21

Requisitos de instalación

Conexión a tierra del refrigerador

PRECAUCIÓN

Las conexiones eléctricas y de descarga a tierra deben cumplir con las partes pertinentes del código eléctrico nacional y/u otros códigos eléctricos.

Este electrodoméstico incluye un cable de alimentación con un enchufe con conexión a tierra de tres clavijas para una fuente de alimentación eléctrica de 115 Vac, 15 Amp. Enchúfelo únicamente en un tomacorriente de tres clavijas, con conexión a tierra y de 115 Vac.

BAJO NINGUNA CIRCUNSTANCIA CORTE O QUITE LA TERCERA CLAVIJA (CONEXIÓN A TIERRA) DEL CABLE DE ALIMENTACIÓN.

NO UTILICE UN ENCHUFE ADAPTADOR PARA CONECTAR EL REFRIGERADOR A UN TOMACORRIENTE DE 2 CLAVIJAS.

NO UTILICE UN CABLE PROLONGADOR CON ESTE ELECTRODOMÉSTICO.

ADVERTENCIA

Riesgo de descarga eléctrica

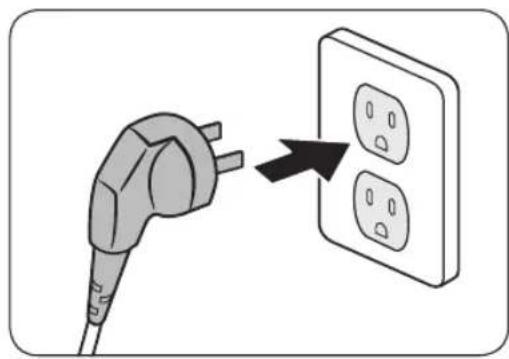

Enchufe a un tomacorriente de 3 clavijas exclusivo, conectado a tierra.

No retire la clavija de conexión a tierra.

No utilice un adaptador.

No utilice un cable prolongador.

No seguir estas instrucciones puede provocar la muerte, un incendio o una descarga eléctrica.

Español22-

Requerimientos de presión de agua

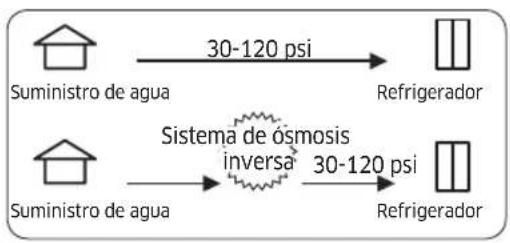

Se requiere un suministro de agua fría con presión entre 30 y 120 psi (207 y 827 kPa) para hacer funcionar el dispensador de agua y la fábrica de hielo.

Si tiene dudas sobre la presión del agua, llame a un instalador calificado autorizado.

Sistema de ósmosis inversa en el suministro de agua

IMPORTANTE: La presión del suministro de agua que sale del sistema por ósmosis inversa y va a la válvula de entrada de agua del refrigerador debe estar entre 30 y 120 psi (207 y 827 kPa).

Requisitos de instalación

Conexión al suministro de agua principal

Antes de conectar la tubería de agua del refrigerador al suministro de agua de la casa debe familiarizarse con el diseño de las tuberías de la casa.

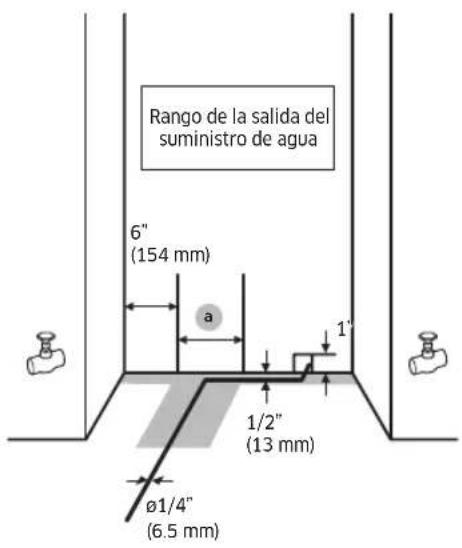

Rango de la salida del suministro de agua 6" (154 mm) a 1" 1/2" (13 mm) ø1/4" (6.5 mm)

9" (228 mm) 1/2" (13 mm)

Leyenda 48"
a 15" (381 mm)

1. Decida la mejor manera de utilizar el diseño de las tuberías. Luego
2. Acceda al conducto principal de agua siguiendo estos requisitos:

- El instalador debe proporcionar el conducto de agua de 1/4" (6.5 mm) y todos los accesorios.

• El conducto de agua debe ser lo suficientemente largo como para permitir el traslado del refrigerador para la limpieza y el mantenimiento del piso, sin necesidad de desconectar primero el conducto.
• Todas las nuevas instalaciones deben cumplir con los requisitos del código de plomería local.
• El cierre de agua debe colocarse en el gabinete de la base en cualquiera de los laterales del refrigerador o en alguna otra zona de fácil acceso.
• Si la válvula de cierre de agua se coloca en la pared trasera detrás del refrigerador, debe quedar en un ángulo que impida que el conducto de agua se doble cuando el refrigerador sea empujado a su posición final.
• Asegúrese de que la tubería de suministro de agua esté dentro del rango que se muestra en las ilustraciones de 1".
• La manguera de agua está ubicada a 1/2" de la pared posterior, y se retira hacia adelante a lo largo de la zona gris de la figura anterior. La manguera de agua debe estar adherida al piso.

Español24

Requerimientos especiales del gabinete

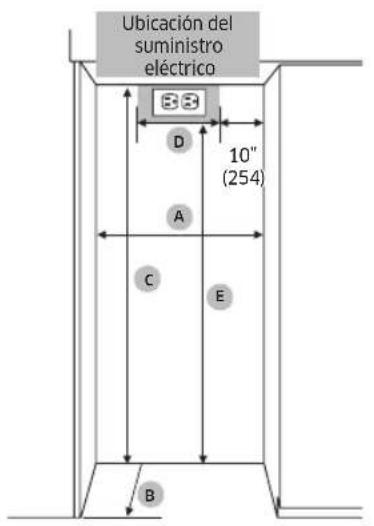

Ubicación del suministro eléctrico D 10" (254) A C E B

A : Ancho del gabinete
B : Profundidad del gabinete
C : Altura del gabinete
D : Ubicación del suministro eléctrico, ancho
E : Ubicación del suministro eléctrico, alto

Tipo superpuesto 47.5" 24"

Tipo sin marco 48" 25"

Leyenda 47.5" 48"
A (Ancho) 47.5" (1207 mm) 48" (1220 mm)
B (Profundidad) 24" (610 mm) 25" (635 mm)
C (Altura) 84" (2134 mm)
D 28" (712 mm)
E 80" (2032 mm)

• B : Incluye el panel de la puerta estándar de un grosor de 3/4".
• La instalación dentro de un gabinete de este ancho permite que el borde del refrigerador se ajuste directamente a los gabinetes cercanos.
• Si el gabinete mide 48" o más de ancho, inserte los separadores en las paredes laterales del gabinete para reducir el espacio entre este y el refrigerador.

Instrucciones de instalación

Controle el electrodoméstico a fin de detectar daños provocados por el transporte. No instale el electrodoméstico si presenta daños visibles. Si tiene alguna inquietud, consulte a su distribuidor.

1. Retire las bandas de polipropileno, el embalaje de cartón, EPS y la bolsa.
2. Retire los soportes del pallet al retirar los tornillos (cinco por soporte).

M6x10 10 uds. Afloje los pernos

PRECAUCIÓN

Tenga cuidado de no dañar el electrodoméstico al descargarlo del empaque de madera.

Español26-

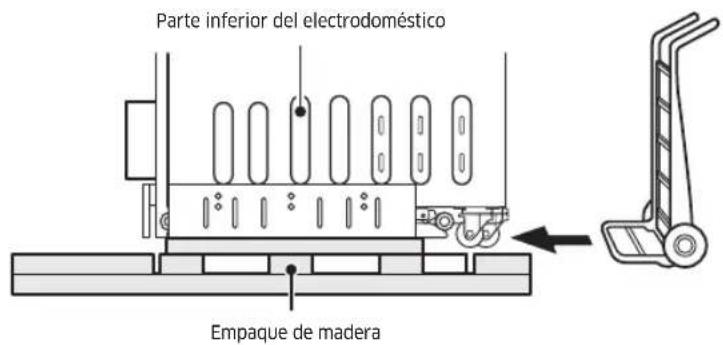

1. Como se ilustra, inserte la carretilla de mano entre el electrodoméstico y el empaque de madera. Mientras inclina el electrodoméstico hacia atrás, descárguelo del empaque de madera.

Parte inferior del electrodoméstico Empaque de madera

2. Desplazar el refrigerador

ADVERTENCIA

El electrodoméstico es muy pesado. Al mover el refrigerador, todo el personal debe tener cuidado de no lesionarse ni dañar el electrodoméstico.

1. Ajuste el refrigerador a un medio de transporte adecuado (preferentemente una plataforma deslizable para electrodomésticos) y lleve el refrigerador junto al gabinete de instalación.
2. Se requieren dos personas como mínimo para trasladarlo e instalarlo.
3. Tenga cuidado para evitar daños al piso. Los pisos delicados deben protegerse con una madera, cartón duro o un material similar.
4. Antes de mover el refrigerador, verifique que pase por las aberturas de las puertas, escaleras y obstrucciones en altura.
5. RIESGO DE VUELCO: El refrigerador es grande, pesado y se vuelca fácilmente cuando no se lo sujeta. Siempre mueva el refrigerador en posición vertical si fuera posible. Si no, muévalo boca arriba. Cierre y fije las puertas durante el transporte.

Instrucciones de instalación

ADVERTENCIA

Tenga cuidado de no dañar la caja de componentes durante la instalación.

OK OK (Recomendado) OK

3. Preparación para la instalación

Desempaque los materiales y accesorios de instalación.

Consulte la sección de preparación para la instalación del capítulo Requerimientos de instalación.

4. Colocar el soporte antivuelco

ADVERTENCIA

Para evitar que la unidad caiga hacia adelante, debe instalarse un soporte antivuelco. Antes de colocar el soporte, asegúrese de que no haya cableado eléctrico ni tuberías en el área que atravesarán los tornillos. Se requieren dos soportes por electrodoméstico.

PRECAUCIÓN

Use siempre anteojos de seguridad y otros dispositivos o accesorios de protección necesarios al instalar o trabajar con fijaciones.

Dacor no recomienda que fije el soporte antivuelco en mampostería liviana (por ej.: bloques, ladrillos) o en cemento nuevo, sin curar.

Asegúrese de que la pared o el gabinete al que se ajustan los soportes sean lo suficientemente sólidos como para soportar la carga de seguridad. Si debe usar el separador, asegúrese de que se ajuste a una pared trasera lo suficientemente sólida como para soportar la carga de seguridad.

Español28-

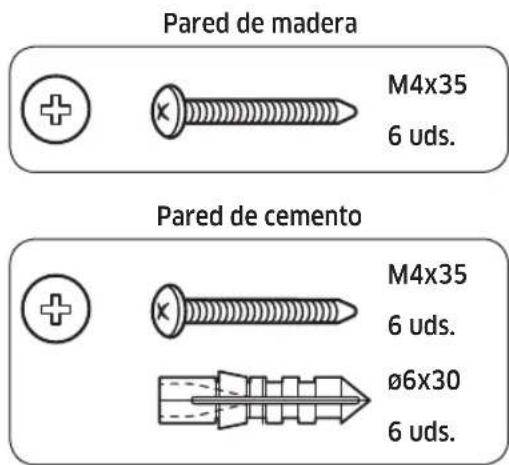

Pared de madera M4x35 6 uds. Pared de cemento M4x35 6 uds. Ø6x30 6 uds.

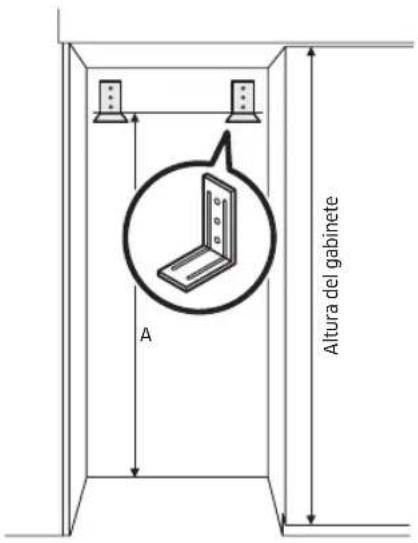

1. La altura del soporte se mide desde el piso y depende de la altura del gabinete.

NOTA

Altura del soporte

= Altura del gabinete - 3 25/32" (96 mm)

1. Instale los soportes antivuelco. Asegúrese de que los tornillos se ajusten bien al soporte.

Los soportes antivuelco deben extenderse al menos 2" (50 mm) por encima del electrodoméstico a fin de fijarlo. Si no fuera posible cumplir con dicha longitud mínima por las condiciones estructurales, es posible hacerlo al ajustar un separador (madera) detrás del ángulo antivuelco.

Altura del gabinete A

2" (50) Separador (madera) Electrodoméstico Electrodoméstico

Opción Altura del gabinete A
1 83 1/2" (2121 mm) 79 23/32" (2025 mm)
2 83 3/4" (2127 mm) 79 31/32" (2031 mm)
3 84" (2134 mm) 80 1/4" (2038 mm)
4 84 1/4" (2140 mm) 80 15/32" (2044 mm)

Instrucciones de instalación

Consideraciones sobre el soporte antivuelco

Pared Soporte antivuelco Producto

1. Posición del soporte: siga la tabla de alturas específicas para el gabinete.
2. Tornillos: Ajuste los 3 tornillos en los soportes.
3. Empuje el producto hacia arriba contra la pared trasera del gabinete.
4. Separador: Si utiliza el separador debe seguir las especificaciones de ubicación del soporte (consulte la tabla anterior).

PRECAUCIÓN

• La altura del separador se debe calcular en base a la profundidad del gabinete.
• El separador debe fijarse separadamente del gabinete.
• Si utiliza el separador, ajustelo con firmeza y, luego, ajuste el soporte antivuelco.

Instalación del producto en el gabinete

Cinta o fijación

Antes de instalar el producto en el gabinete, enchufe el cable de alimentación. Luego, fije el cable de alimentación junto al frente del gabinete utilizando cinta adhesiva o una fijación como una grapa, un clavo, etc. Luego de instalar el producto en el gabinete, asegúrese de que el cable de alimentación se encuentre sobre la parte superior del producto (como se muestra en la figura).

Español30-

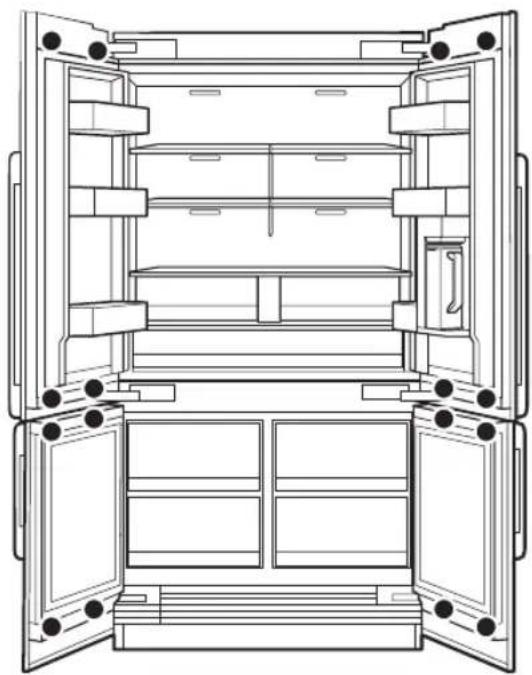

5. Retirada de la cubierta superior e inferior de la puerta, placa de protección

Debe retirar la cubierta superior /inferior de la puerta y la placa de protección antes de ajustar el panel de la puerta personalizado.

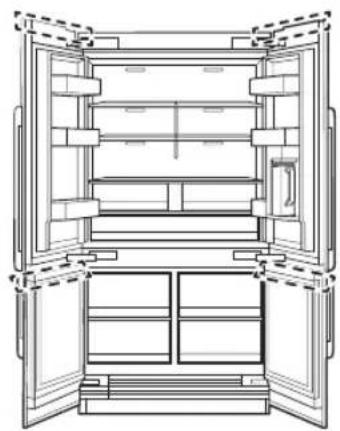

1. Cubierta superior de la puerta

2. Jale en la dirección de la flecha.

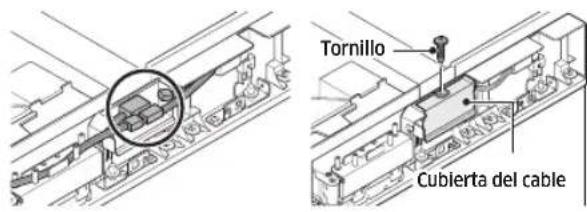

3. Retire un tornillo de la cubierta del cable. (Puertas izquierda y derecha del refrigerador)

4. Desconecte los conectores del gabinete para separar la cubierta superior de la puerta. (Puertas izquierda y derecha del refrigerador)

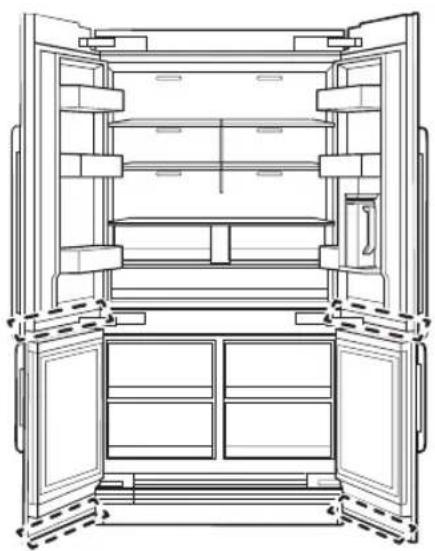

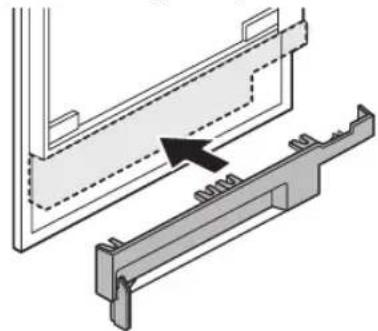

5. Cubierta inferior de la puerta: Jale en la dirección de la flecha y retire la cubierta.

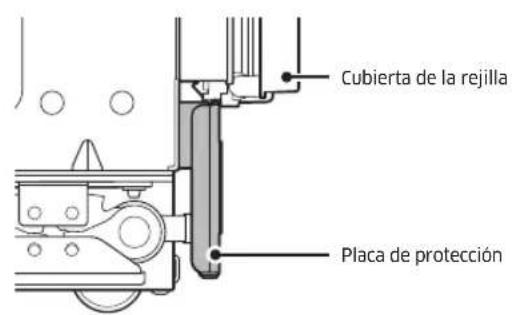

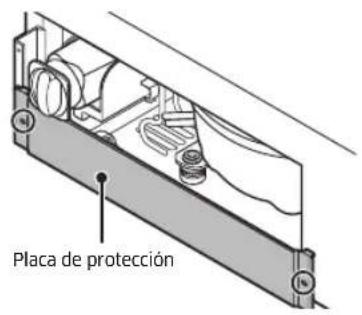

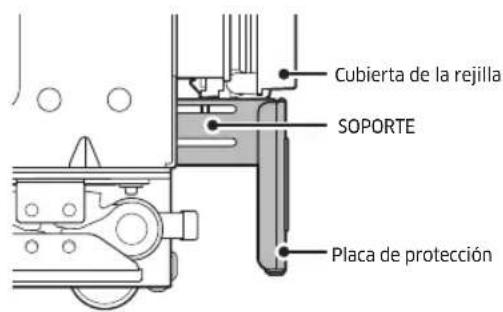

6. Placa de protección: Retire los tornillos de ambos lados y separe la placa de protección.

Cubierta superior de la puerta Tornillo Cubierta del cable Cubierta inferior de la puerta Placa de protección Placa de protección

Instrucciones de instalación

Cubierta superior de la puerta		2 uds.
Cubierta inferior de la puerta		2 uds.
Placa de protección M4x8 2 u

6. Colocación de la cubierta superior del refrigerador

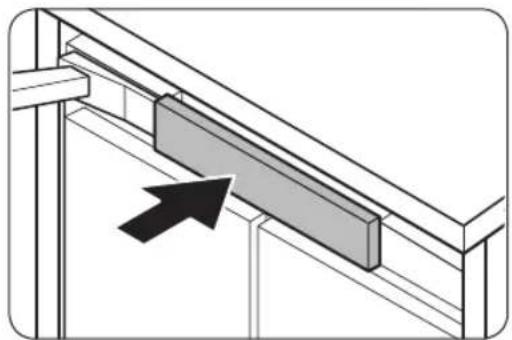

Ajuste la cubierta superior del refrigerador al gancho ubicado en la parte frontal superior del chasis.

Español32-

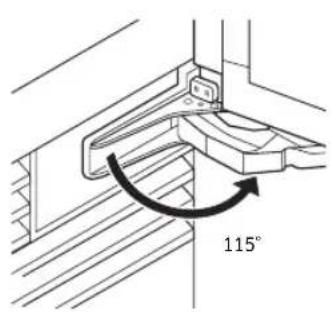

7. Ajuste del ángulo de apertura de la puerta

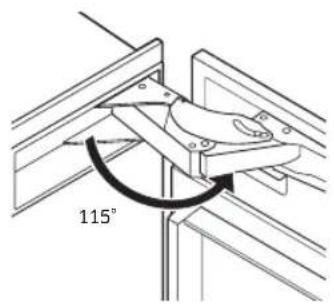

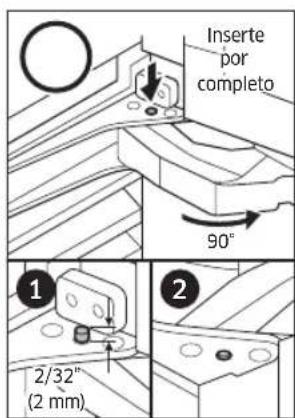

Como valor de fábrica, la puerta se abre 115 grados. Puede utilizar el limitador para disminuir el ángulo de apertura a 90 grados, dependiendo de las condiciones de instalación.

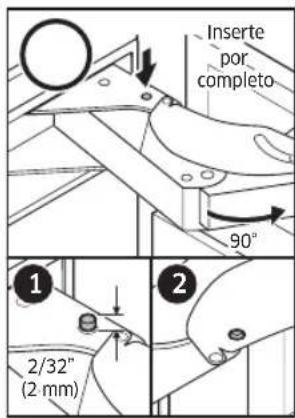

• Abra la puerta menos de 90 grados e inserte por completo el limitador por los agujeros superiores e inferiores de la bisagra superior como se muestra en las ilustraciones (1) y (2).
• Cierre la puerta y asegúrese de que el limitador no interfiera con la cubierta de la bisagra.

PRECAUCIÓN

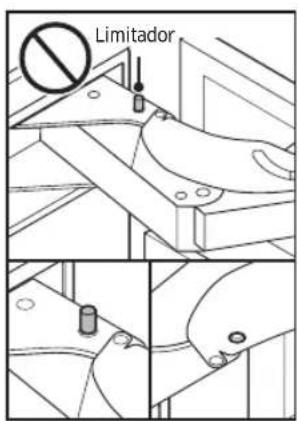

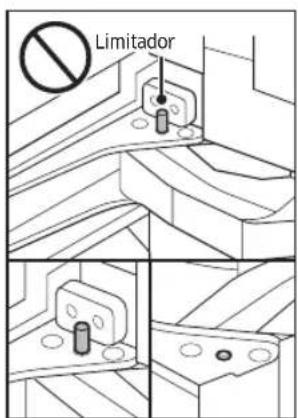

• Inserte el limitador antes de instalar el refrigerador en el gabinete.
• Si el limitador no se inserta por completo, la bisagra y la cubierta de la bisagra pueden dañarse.

Puerta del refrigerador

115°

Limitador

Inserte por completo 90° 1 2/32" (2 mm)

Configuración predeterminada de fábrica de 115° Con limitador 90°

Puerta del congelador/Flexzone

115°

Limitador

Inserte por completo 90° 1 2/32" (2 mm)

Configuración predeterminada de fábrica de 115° Con limitador 90°

Instrucciones de instalación

8. Colocar le refrigerador en su estructura

- De acuerdo con el tipo de gabinete puede utilizarse una guía (accesorio para el posicionamiento) para alinear el panel personalizado de la puerta del refrigerador con el gabinete mediante una línea vertical en el gabinete.

Superpuesto Sin marco Guía (accesorio para el posicionamiento)

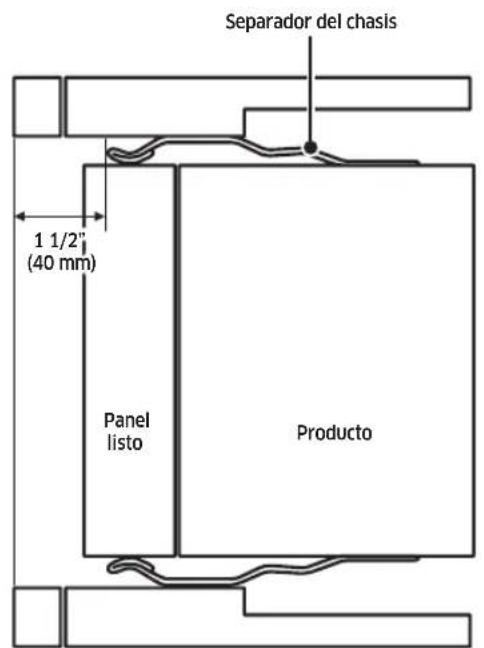

- Posicione el separador del chasis para alinearlo con su línea vertical.

Tipo superpuesto Tipo sin marco

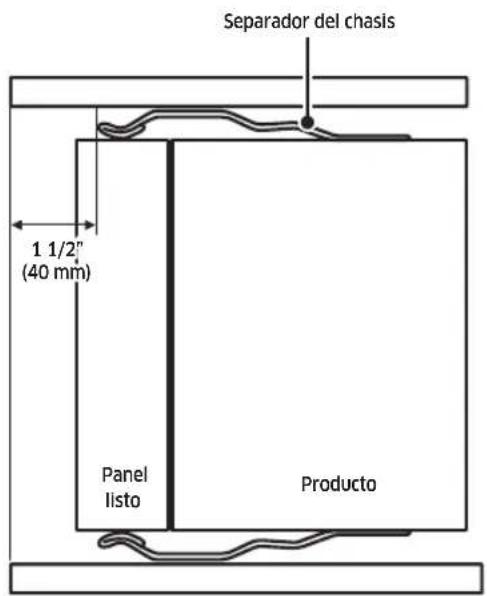

Separador del chasis 1 1/2" (40 mm) Panel listo Producto

Vista superior

Separador del chasis 1 1/2" (40 mm) Panel lista Producto

Vista superior

Español34

PRECAUCIÓN

Al empujar el refrigerador dentro de la estructura, tenga cuidado de no dañar la cañería de agua y el cable de alimentación.

La manguera de agua debe ajustarse al piso antes de sacarla hacia el frente. También coloque el cable de alimentación detrás del electrodoméstico a fin de asegurar que nadie lo pise ni se tropiece con él.

ADVERTENCIA

Mientras mueve el refrigerador, tenga cuidado de no lesionar al personal que lo asiste ni dañar el refrigerador en sí.

1. Antes de mover el refrigerador, conecte el cable de alimentación. Antes de la instalación, encienda el refrigerador y asegúrese de que la lámpara del ambiente y el visor funcionen correctamente y que no se muestre ningún código de información.
2. Coloque el cartón o la madera de embalaje en el camino del refrigerador a fin de proteger el piso mientras mueve el electrodoméstico.
3. Empuje con cuidado el refrigerador en su estructura. Cuando instale el refrigerador, asegúrese de colocarlo en el centro del gabinete.
4. Alinee el borde delantero del separador del chasis con la línea vertical que trazó en el gabinete.

Instrucciones de instalación

9. Nivelar el refrigerador

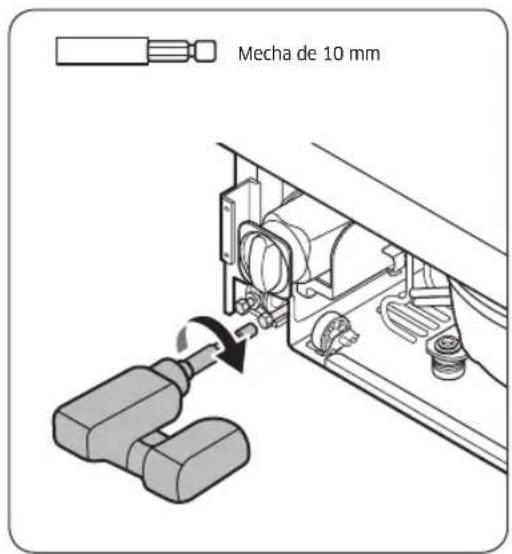

Mecha de 10 mm

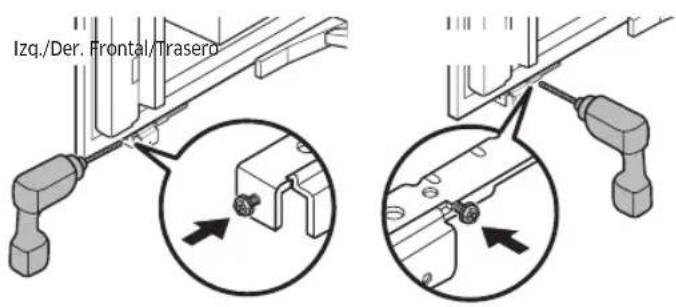

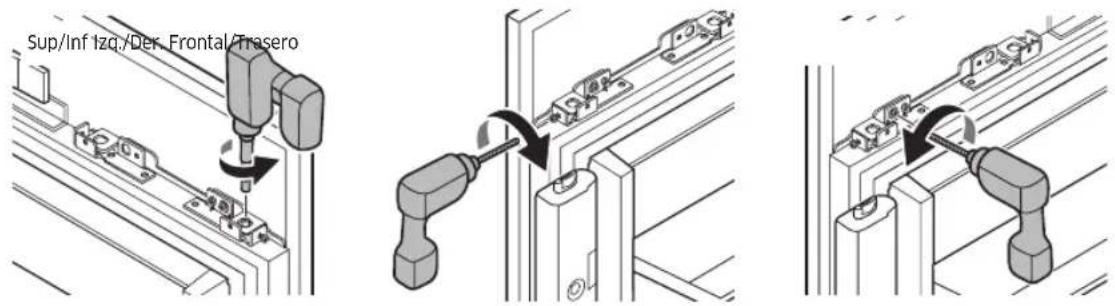

1. Utilice el taladro y la mecha que se ilustran a continuación y enganche cada uno de los ejes de ajuste del refrigerador y nivele el refrigerador. (CW ♠, CCW ♦)

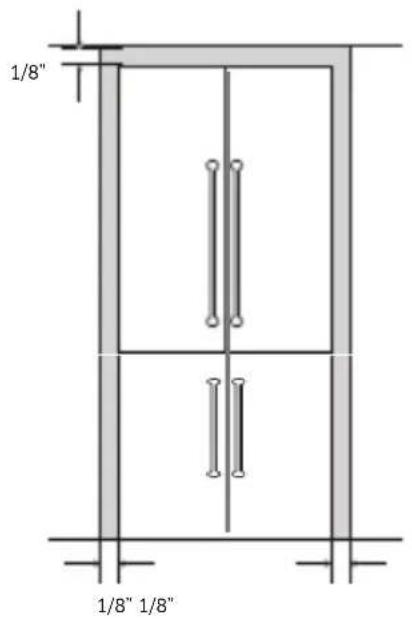

2. Ajuste la separación entre el mueble y la CUBIERTA SUPERIOR DEL GABINETE a 1/8" (3 mm).

PRECAUCIÓN

Las patas niveladores frontales y traseras tienen una altura máxima de ajuste de 3/4" (20 mm).

Si se requiere una altura mayor, el instalador podrá elevar el refrigerador sobre una placa de madera o tabla corrediza.

Elevar el refrigerador más de 3/4" (20 mm) dañará los componentes de nivelación delanteros y traseros.

Frente Parte posterior
Eje ajustable (10 mm)

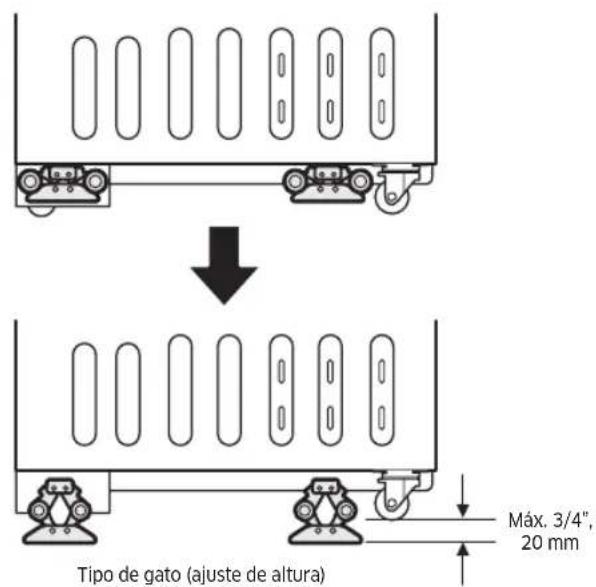

Tipo de gato (ajuste de altura) Máx. 3/4", 20 mm

Español36-

10. Ajuste del refrigerador

• Abra la puerta del refrigerador y del congelador/zona fresca+.

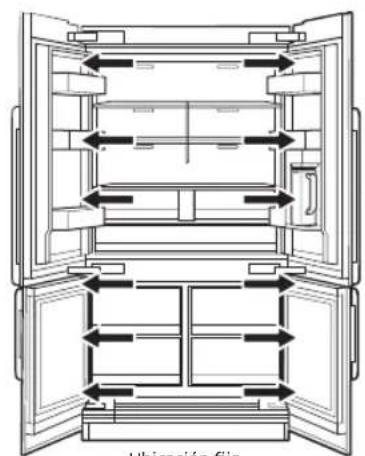

• Ajuste el refrigerador a su estructura con tornillos (TH) M4x16 (6 tornillos por lado como se ilustra en el gráfico).

Ubicación fina

Ubicación fija

Separador del chasis Panel listo Gabi

11. Colocación del borde del gabinete

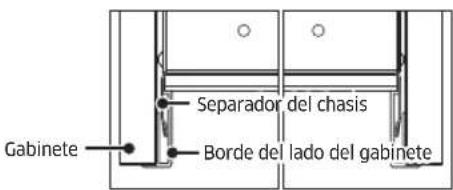

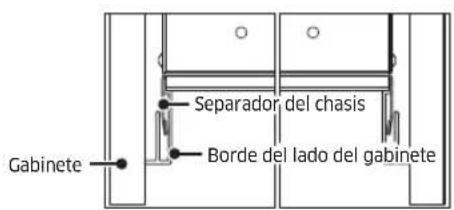

- Borde del lado del gabinete: Coloque el borde entre el refrigerador y el gabinete.

Profundidad del gabinete: 25" Profundidad del gabinete: 24"

Separador del chasis Gabinete Borde del lado del gabinete

Separador del chasis Gabinete Borde del lado del gabinete

Instrucciones de instalación

12. Ajuste de los soportes del panel

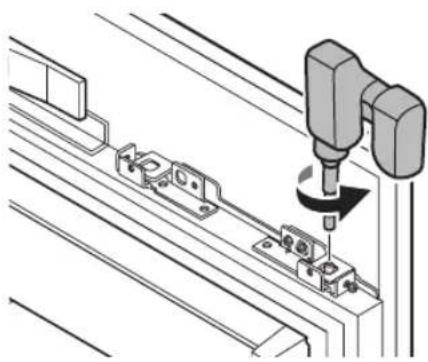

Ajuste los soportes del panel a la parte superior e inferior del panel.

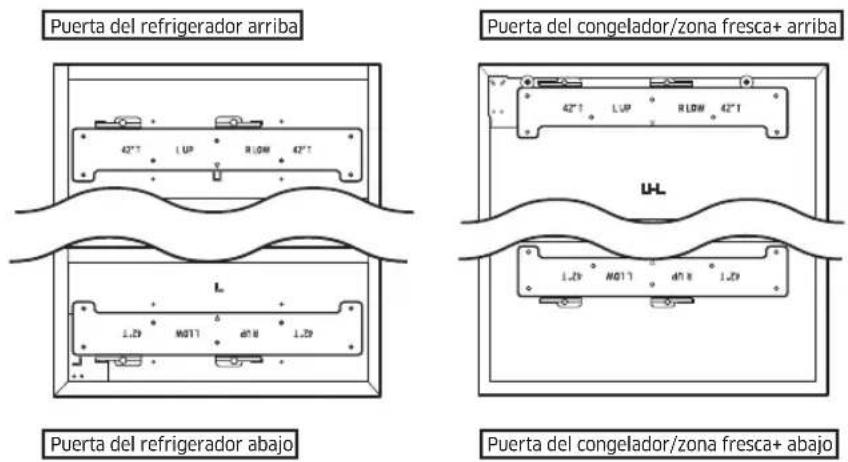

Panel personalizado: STS

Coloque 10 tornillos en los soportes superiores e inferiores como se ilustra en el gráfico. (Los otros orificios en los laterales de los soportes son para otra aplicación).

Panel personalizado: Madera, otro

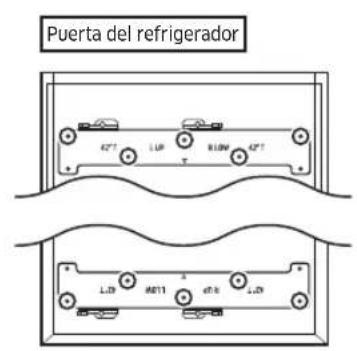

• La plantilla le indica la posición del soporte y los orificios.
• Marque la posición de los orificios en cada esquina del panel de acuerdo con la plantilla e inserte los tornillos.

Puerta del refrigerador 42" T L1P BLOW 42" T L1D M011 47 B L2D

Instrucciones de instalación

Panel personalizado: Empotrado, otro

Si, por el tipo de diseño, los tornillos no pueden insertarse en el centro del soporte, utilice los orificios adecuados en los laterales del soporte para ajustar el panel.

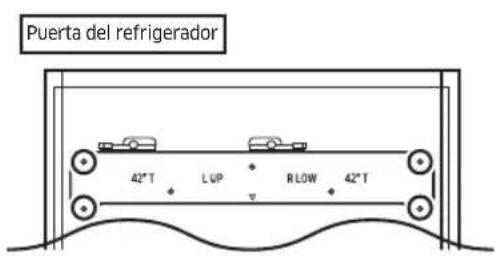

Puerta del refrigerador 42° T L UP R LOW 42° T

Tornillo Frente X 3/4" Soporte 1/4" Dorso

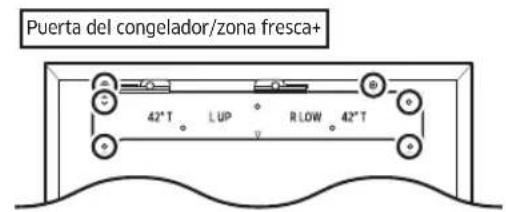

Puerta del congelador/zona fresca+ 42° T L UP R LOW 42° T

(TH) M4×12 10 uds.

SUP.: 4 uds. / INF. 4 uds. / Anillo de caucho: 2 uds.

Español40-

13. Colgar un panel personalizado

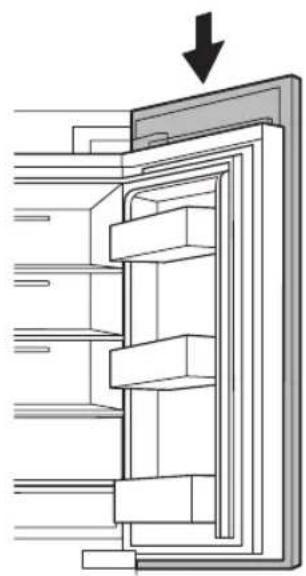

ADVERTENCIA

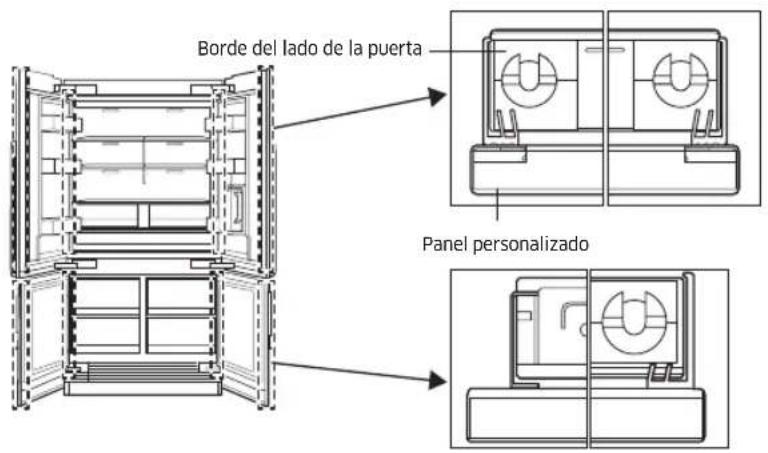

Si instala un panel personalizado antes de ajustar el electrodoméstico al gabinete, el panel podría caerse. A fin de evitarlos, debe seguir las instrucciones de instalación.

- Cuelgue el soporte del panel a la altura del tornillo de ajuste. (Ver el gráfico).

Instrucciones de instalación

14. Alineación del panel

NOTA

Cada panel personalizado se provee con 12 tornillos especiales para un ajuste preciso. Utilice la mínima cantidad de tornillos para ajustar el panel personalizado con el gabinete. Una vez finalizado el ajuste, fije el panel personalizado con la tuerca superior.

Hay dos mecanismos de ajuste de los paneles en la parte superior y dos en la parte inferior de la puerta.

Ajuste el panel de modo que se alinee con los gabinetes cercanos.

El espacio entre el gabinete y el panel debe ser de:

• 1/8"(3 mm) en la parte superior

- 1/8"(3 mm) en el lateral

Parte superior de la puerta

1. Utilice tornillos de rosca doble para alinear el panel de la puerta.
2. Ajuste un tornillo lateral (ver el gráfico) para colocar el panel lado a lado.
3. Ajuste el tornillo 1 (ver el gráfico) para mover el panel hacia adelante/atrás; ajuste el tornillo 2 para fijar el panel en su lugar.

Español42-

1. Ajuste un perno de doble rosca (ver el gráfico) para mover el panel hacia arriba y hacia abajo.
2. Ajuste un tornillo lateral (ver el gráfico) para colocar el panel lado a lado.
3. Ajuste el tornillo (hacia atrás) (ver el gráfico) para mover el panel hacia adelante/atrás; ajuste el tornillo (hacia adelante) para fijar el panel en su lugar.

● Mecanismos de ajuste de panel

Cada uno 12 tornillos por puerta

M6x12 12 uds.

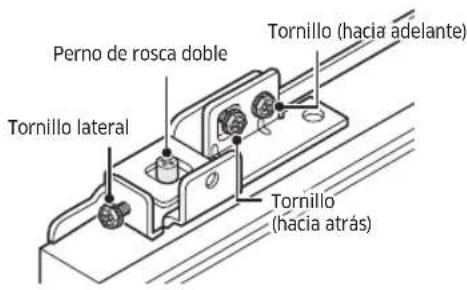

Perno de rosca doble Tornillo lateral Tornillo (hacia adelante) Tornillo (hacia atrás)

Mecanismo de ajuste de panel

Instrucciones de instalación

Parte superior de la puerta

Parte inferior de la puerta

Izq./Der. Frontal/Trasero

Ajustar el panel a la puerta

Ajuste las tuercas correctamente a los pernos de tuerca doble.

Dos tuercas por conjunto

Español44

15. Colocación de las cubiertas interiores de la puerta

1. Cubierta superior de la puerta

• Conecte los conectores del gabinete para separar la cubierta superior de la puerta. (Puertas izquierda y derecha del refrigerador)
• Fije la cubierta del cable. (Puertas izquierda y derecha del refrigerador)
• Presione en la dirección de la flecha.

Puerta del refrigerador

Tornillo Cubierta del cable

Puerta del congelador/zona fresca+

Instrucciones de instalación

2. Cubierta inferior de la puerta

Presione en la dirección de la flecha.

Puerta del refrigerador

Puerta del congelador/zona fresca+

16. Conexión de la tubería de agua

A fin de evitar pérdidas de agua y daños ocasionados por dichas pérdidas, tenga la precaución de no enroscar la tubería de agua.

Después de conectar la manguera de agua en el piso, abra la válvula del agua en la parte posterior del electrodoméstico y verifique la conexión de la tubería de suministro de agua y asegúrese de que no haya pérdidas.

Para llevar a cabo la conexión, necesita adquirir varios elementos. Posiblemente su ferretería local los venda todos juntos en un equipo.

Tubería de cobre	Tubería de cobre de 1/4"Tuerca de compresión de 1/4" (1)Férula (2)
Tubería de plástico	Tubería de plástico de 1/4" → Extremo moldeado (bulbo)Tuerca de compresión de 1/4" (1)

1. Retire la tapa de la conexión del electrodoméstico.
2. Doble la tubería de agua de acuerdo con la ubicación de la conexión en el electrodoméstico.
3. Deslice la tuerca de unión y selle la tubería de agua.
4. Con una llave abierta, ajuste la tuerca de unión y tenga cuidado de no ajustarla de más.
5. Abra la válvula de cierre y la válvula de suministro.
6. Verifique la conexión de la válvula de corte del electrodoméstico a fin de detectar pérdidas.

Filtro de agua

Salida de agua (Casa) Salida de agua (Electrodoméstico)

Instrucciones de instalación

17. Colocación de la placa de protección y el zócalo

Colocar la placa de protección

- Inserte los tornillos de ambos lados para fijar la placa de protección.

Placa de protección

Placa de protección

M4x8 2 uds.

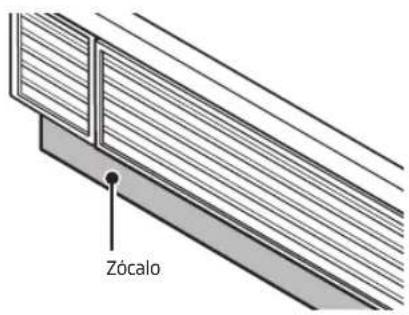

Colocar el zócalo

• La altura del producto puede ajustarse entre 83 3/8" y 84 3/8".
• Si desea utilizar el zócalo Dacor provisto (4"), tenga en cuenta que está diseñado para un producto de 83 7/8" de altura y un gabinete de 84" de altura.
• Si desea utilizar un zócalo no provisto por Dacor, ajuste la altura de este según sea necesario.
• Puede extender el soporte para mover la placa de protección un máximo de 32 mm hacia el frente. Para extender el soporte, primero debe quitar la tapa de la rejilla.

Zócalo

Cubierta de la rejilla Placa de protección

Cubierta de la rejilla SOPORTE Placa de protección

Configuración predeterminada de fábrica 32 mm hacia el frente

Español48-

18. Colocar el borde de la puerta

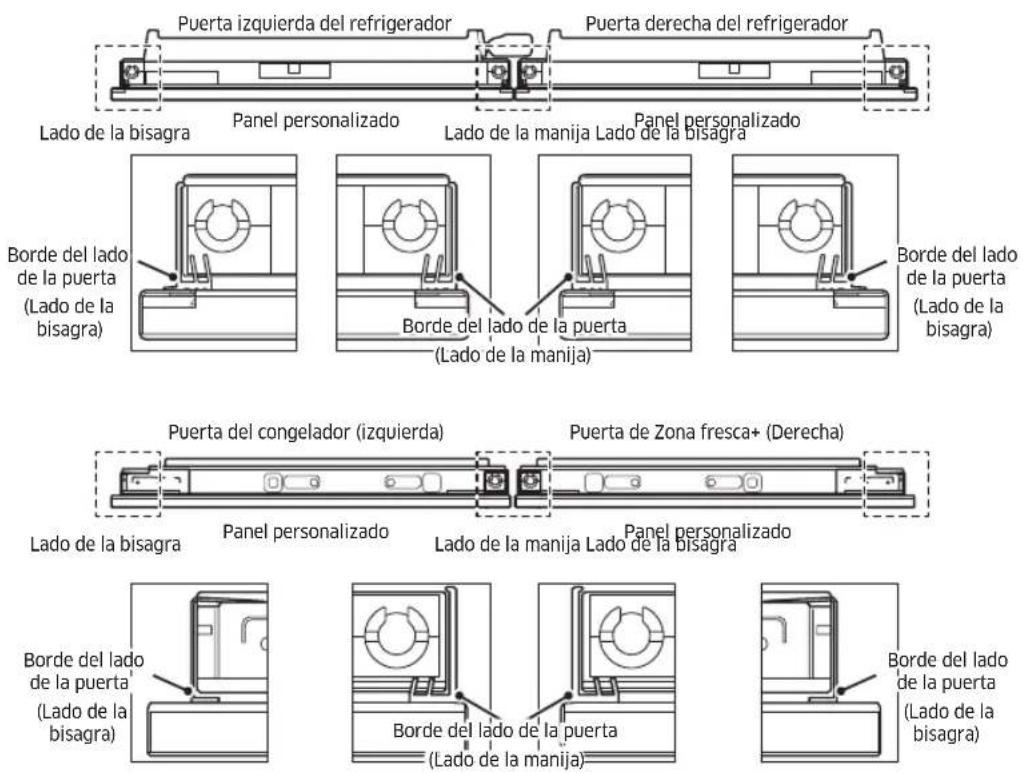

- Borde lateral de la puerta: Coloque el borde en el lateral de la puerta.
Inserte el borde del lateral de la puerta en paralelo con la parte de arriba de la cubierta superior de la puerta.

ADVERTENCIA

Vuelva a verificar si surge algún problema después de la instalación.

Borde del lado de la puerta Panel personalizado

Puerta izquierda del refrigerador Puerta derecha del refrigerador Lado de la bisagra Panel personalizado Lado de la manija Lado de la bisagra Panel personalizado Borde del lado de la puerta (Lado de la bisagra) Borde del lado de la puerta (Lado de la manija) Borde del lado de la puerta (Lado de la bisagra) Puerta del congelador (izquierda) Puerta de Zona fresca+ (Derecha) Lado de la bisagra Panel personalizado Lado de la manija Lado de la bisagra Panel personalizado Borde del lado de la puerta (Lado de la bisagra) Borde del lado de la puerta (Lado de la manija) Borde del lado de la puerta (Lado de la bisagra)

Español

Instrucciones de instalación

19. Instalar el borde de la cubierta superior

Instale el borde de la cubierta superior en la parte inferior de esta.

20. Retirar el empaque interno

Retire el EPS y la cinta.

21. Ajustar el resorte de la puerta

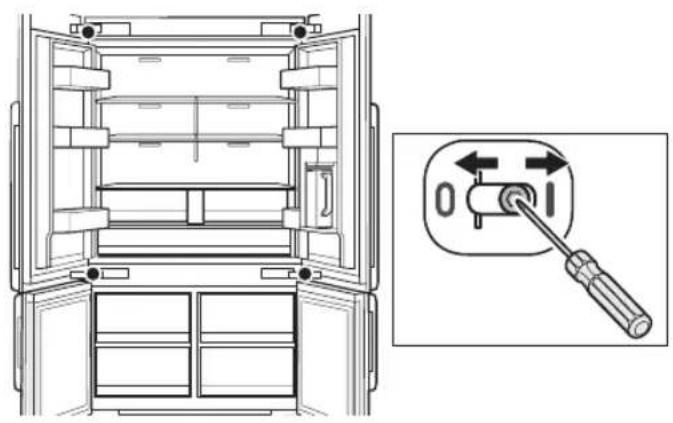

Ajuste la tensión del resorte de la puerta de acuerdo con el tamaño del producto. Con un destornillador con punta de estrella, gire el tornillo de ajuste.

I = tensión máxima del resorte

0 = sin tensión del resorte

Retire el vinilo de protección y limpie los paneles personalizados.

23. Lista de verificación de instalación

Asegúrese de que el refrigerador funcione adecuadamente y de que el panel personalizado de la puerta esté alineado con los gabinetes cercanos.

ADVERTENCIA

• El instalador debe completar la siguiente lista de verificación a fin de garantizar que el refrigerador esté instalado de manera segura y correcta, funcione correctamente y que no se haya pasado por alto ninguna parte de la instalación.
• La instalación adecuada es responsabilidad del dueño de casa. La importancia de una instalación adecuada de su electrodoméstico Dacor es primordial.

Lista de verificación de instalación

□ ¿Se ha inspeccionado la unidad a fin de detectar daños estéticos?
□ ¿Se ha instalado correctamente la tubería de suministro de agua de acuerdo con las especificaciones y se ha verificado que no existan pérdidas?
□ ¿Está la unidad bien alineada con los gabinetes adyacentes?
□ ¿Funcionan todas las puertas, cajones y estantes sin problemas ni interferencias?
□ ¿Se ha retirado toda la cinta de embalaje y la literatura de dentro y fuera del electrodoméstico?
□ ¿Está el cable de alimentación conectado a un tomacorriente de tres clavijas y con conexión a tierra que cumple con las especificaciones eléctricas?
□ ¿Se ha nivelado adecuadamente la unidad?
□ ¿Se ha instalado correctamente el soporte antivuelco?
□ ¿Funcionan correctamente todos los componentes del refrigerador?
□ ¿Se ha activado la garantía en línea o se ha completado la tarjeta de garantía y se ha enviado por correo?

dacor
