DRW24980LAP - Refrigerador Dacor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Refrigerador empotrable
Marca	Dacor
Modelo	DRW24980LAP
Ancho	24 pulgadas (61 cm)
Alto	72 pulgadas (183 cm)
Profundidad (sin asas)	24 pulgadas (61 cm)
Capacidad neta total	15,5 pies cúbicos (439 L)
Capacidad del refrigerador	11,2 pies cúbicos (317 L)
Capacidad del congelador	4,3 pies cúbicos (122 L)
Peso neto	250 lb (113 kg)
Alimentación eléctrica	115 V, 60 Hz, 15 A
Consumo energético anual	600 kWh/año
Tipo de descongelación	Automático (No Frost)
Clase climática	SN-T (de 10 °C a 43 °C)
Refrigerante	R600a (isobutano)
Nivel sonoro	38 dB(A)
Funciones principales	Enfriamiento por aire forzado, control electrónico de temperatura, pantalla digital, alarma de puerta, iluminación LED
Mantenimiento y limpieza	Limpieza de las juntas y el condensador cada 6 meses con un paño suave y agua jabonosa
Seguridad	Bloqueo infantil, apagado automático en caso de sobrecalentamiento
Piezas de repuesto	Disponibles a través del servicio postventa autorizado Dacor (juntas, estantes, bombillas)
Reparabilidad	Índice de reparabilidad: 7,8/10 (estimación)
Garantía	2 años piezas y mano de obra

Preguntas frecuentes - DRW24980LAP Dacor

¿Cómo ajustar la temperatura del refrigerador DRW24980LAP?

Use las teclas + y - en el panel de control para ajustar la temperatura del compartimento del refrigerador (recomendado: 3 °C a 5 °C) y del congelador (-18 °C). Presione 'Temp' para seleccionar el compartimento.

¿Qué hacer si el refrigerador no enfría lo suficiente?

Verifique que el aparato esté bien enchufado, que la temperatura ambiente esté dentro del rango permitido y que las rejillas de ventilación no estén obstruidas. Si el problema persiste, contacte al servicio postventa.

¿Cómo limpiar la junta de la puerta?

Use un paño suave humedecido con agua tibia y jabón suave. No use nunca productos abrasivos. Seque cuidadosamente después de la limpieza para evitar moho.

El refrigerador hace un ruido de chisporroteo, ¿es normal?

Sí, los ruidos de chisporroteo o clics son normales durante el funcionamiento del compresor y del circuito de gas. Si el ruido se vuelve repentinamente fuerte o irregular, consulte el manual.

¿Cómo activar el modo vacaciones?

Presione la tecla 'Mode' hasta ver 'Vacaciones' en la pantalla. Este modo mantiene el congelador activo mientras reduce el consumo del refrigerador.

¿Puedo instalar el refrigerador en un garaje sin calefacción?

No, la clase climática SN-T exige una temperatura ambiente entre 10 °C y 43 °C. Por debajo de 10 °C, el compresor puede no funcionar correctamente.

¿Cómo cambiar la bombilla LED?

La iluminación LED es integrada y debe ser reemplazada por un técnico autorizado. Contacte al servicio técnico Dacor para una intervención.

¿Qué hacer en caso de corte de corriente?

Evite abrir las puertas. Los alimentos permanecen fríos durante aproximadamente 4 horas; un congelador lleno puede conservar el frío hasta 48 horas.

¿Cómo descongelar el congelador?

El DRW24980LAP está equipado con un sistema No Frost: la descongelación es automática. No es necesaria ninguna intervención manual.

¿Dónde encontrar la referencia de las piezas de repuesto?

Consulte la placa de características en el interior del refrigerador. Para pedir, visite el sitio web de Dacor o contacte a un distribuidor autorizado con el número de modelo DRW24980LAP.

MANUAL DE USUARIO DRW24980LAP Dacor

Instrucciones de instalación

Cava incorporada

DRW24980RAP/LAP

Contenido

Antes de comenzar 4

Importante 4

Información de Atención al cliente 5

Si necesita ayuda 5

Instrucciones importantes de seguridad 6

Advertencia sobre la State of California Proposition 65 (solo EE.UU.) 6

Precauciones generales de seguridad 7

Información de seguridad y advertencias 11

Seguridad de la instalación 11

Especificaciones de instalación 13

Opciones de instalación 14

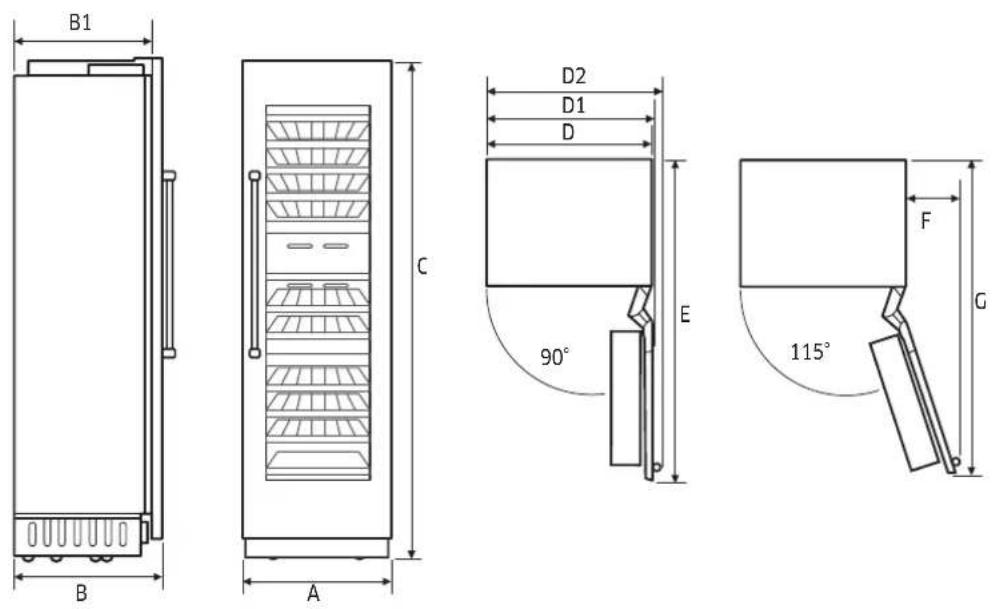

Especificaciones del producto 16

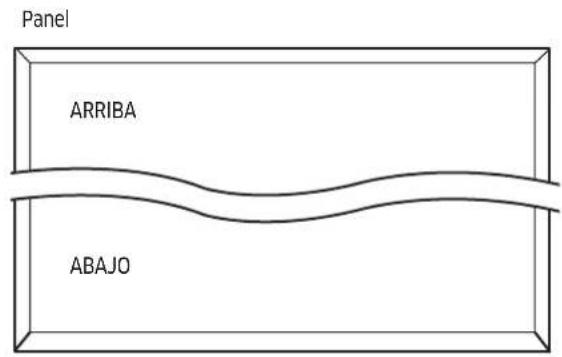

Especificaciones del panel personalizado 17

Especificaciones de la manija 18

Instalación 20

Requisitos de instalación 21

Preparación para la instalación 21

Conexión de la cava 24

Requerimientos especiales del gabinete 25

Español2

Instrucciones de instalación 26

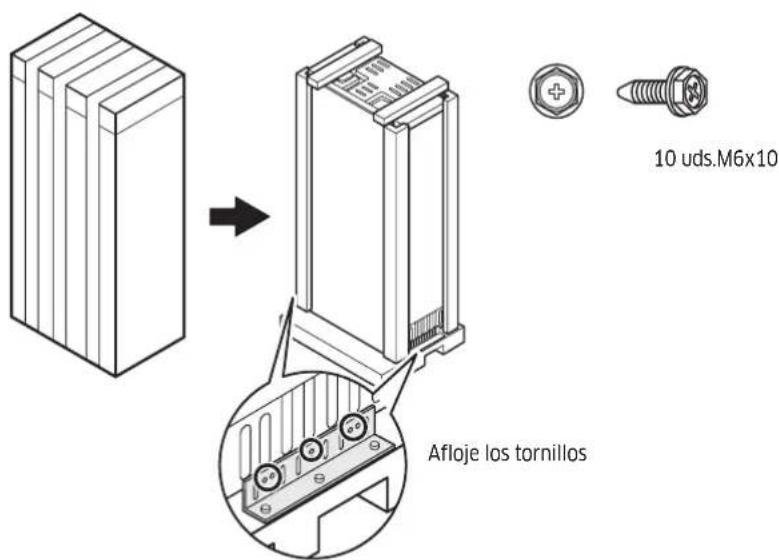

1. Desembalaje de la cava 26
2. Traslado de la cava 27
3. Preparación para la instalación 28

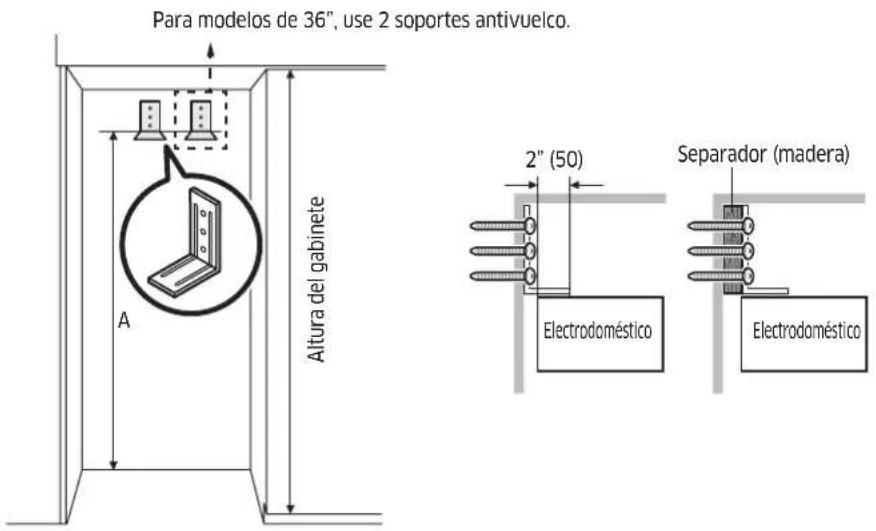

4. Colocación del soporte antivuelco 28

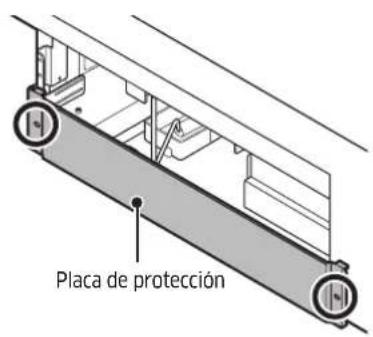

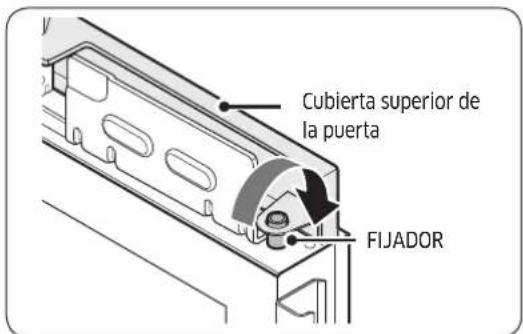

5. Retirar la cubierta superior de la puerta, placa de protección 31
6. Instalar aislantes a cada lado de la cava - Instalación simple 34
7. Instalar aislantes a cada lado del congelador, del refrigerador o de la cava - Instalación lado a lado (Par) 35

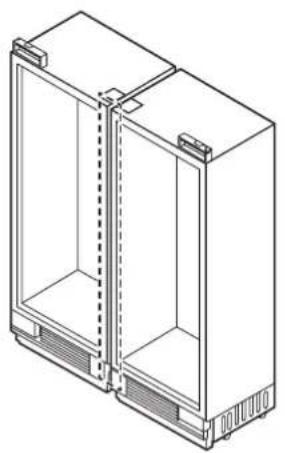

8. Conectar los dos chasis 38
9. Ajuste del ángulo de apertura de la puerta 39
10. Colocación de la cava en su estructura 40
11. Remoción de las dos palancas 42
12. Nivelación de la cava 43
13. Colocación de las dos palancas 45
14. Colocación de la cubierta superior de la cava 46
15. Ajuste de la cava 47
16. Colocar los soportes del panel personalizado de la puerta 48
17. Colgar un panel personalizado 50

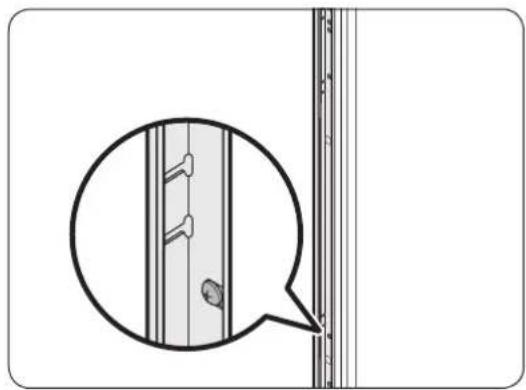

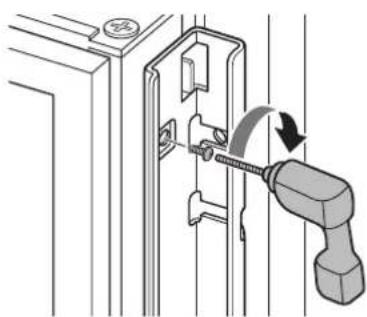

18. Preparar el panel para el ajuste 51
19. Alinear el panel 52

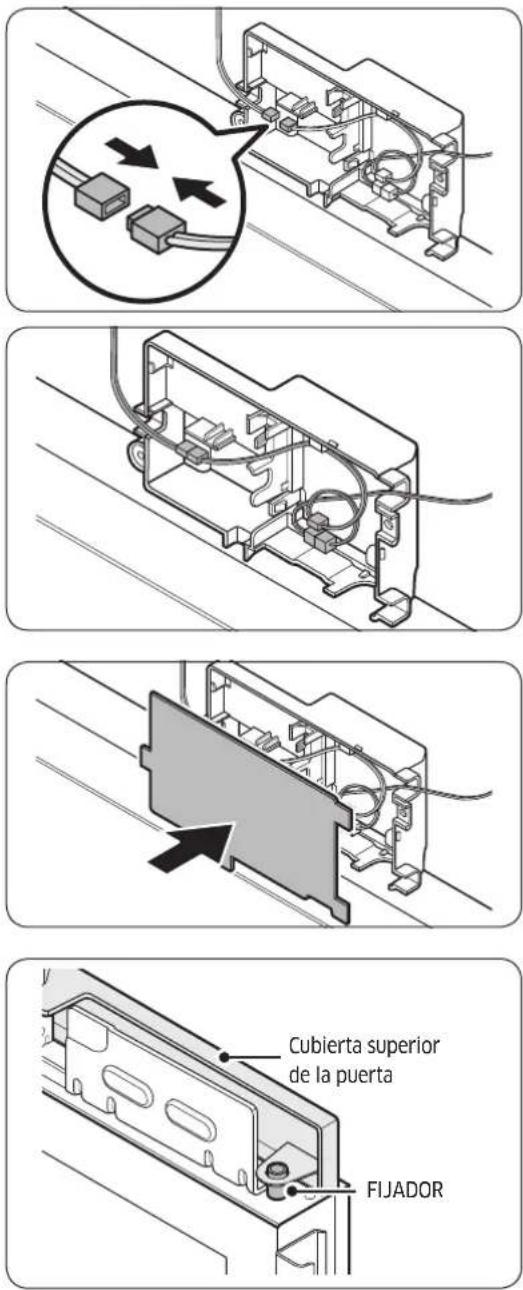

20. Colocar las cubiertas interiores de la puerta 56

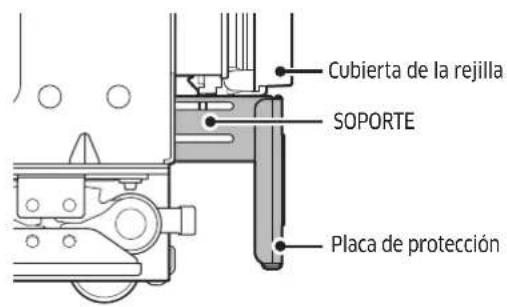

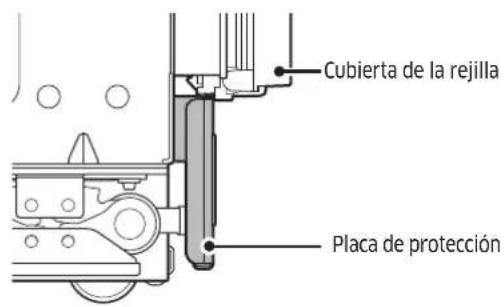

21. Colocar la rejilla, la placa de protección y el zócalo (opcional) 59
22. Colocación del borde de la cava 61

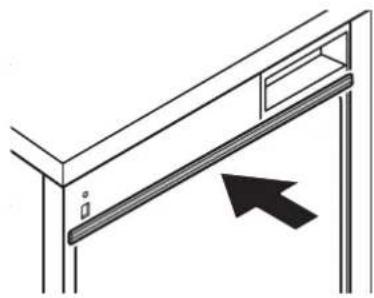

23. Instalar el borde de la cubierta superior 62
24. Armado del soporte para botellas 63

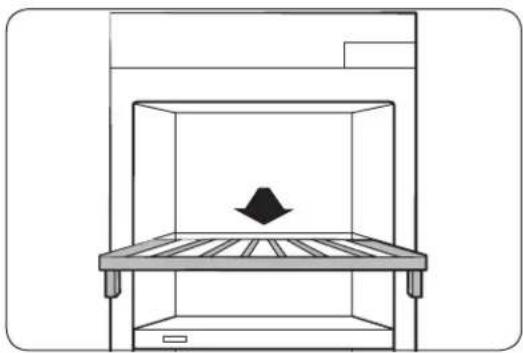

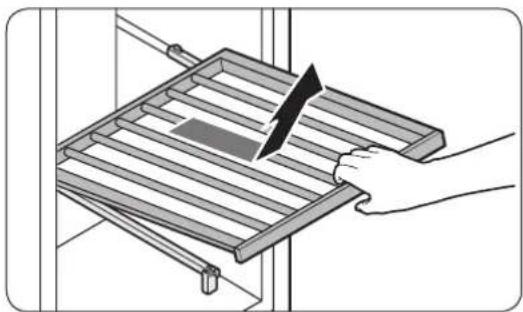

25. Desarmado del soporte para botellas 66
26. Ajuste del resorte de la puerta 67
27. Limpieza 67
28. Lista de verificación de instalación 68

Español 3

Antes de comenzar

Importante

• El diseño general y/o los accesorios pueden diferir dependiendo del modelo.

Instalador

• A fin de promover la seguridad y minimizar problemas, lea este manual detenidamente antes de iniciar la instalación. Deje este manual al usuario.
• Escriba el modelo/número de serie del electrodoméstico en este manual para referencia en caso de servicio/mantenimiento.
• Los números de modelo/serie se encuentran en la etiqueta informativa en el compartimiento de la cava.

Usuario

- Conserve este manual para referencia personal y para referencia de inspectores, personal de servicio, etc.

GUARDE ESTAS INSTRUCCIONES

Español4

Información de Atención al cliente

Si necesita ayuda

Si desea hacer alguna pregunta o tiene un problema con la instalación, comuníquese con su distribuidor de Dacor ^® o con el Equipo de atención al cliente de Dacor. Si su electrodoméstico Dacor se encuentra en garantía, comuníquese con Dacor Distinctive Service. Tenga el modelo/número de serie del electrodoméstico a mano al llamar. (Estos números se encuentran en la etiqueta informativa ubicada en el marco interno de la puerta derecha del refrigerador).

Centro de atención al cliente de Dacor

Teléfono: 833-35-ELITE (833-353-5483) EE.UU., Canadá

De lunes a viernes de 05:00 a.m. a 05:00 p.m. Hora del Pacífico

Sitio web: www.dacor.com/customer-care/contact-us

inserte aquí: Información del producto: knowledgebase.dacor.com

Todas las especificaciones están sujetas a cambios sin previo aviso. Dacor no asume responsabilidad alguna por los cambios en las especificaciones.

© 2017 Dacor, todos los derechos reservados.

GUARDE ESTAS INSTRUCCIONES

Español 5

Instrucciones importantes de seguridad

Las instrucciones importantes de seguridad y las advertencias que aparecen en estas instrucciones no tienen por objeto cubrir todos los posibles problemas y condiciones que puedan ocurrir.

Utilice el sentido común y tenga precaución al instalar, mantener u operar este o cualquier otro electrodoméstico.

Siempre póngase en contacto con el equipo de atención al cliente de Dacor por cualquier problema o condiciones que no entienda. Consulte Información de Atención al cliente.

Etiquetas y símbolos de seguridad

Estas alertas están destinadas a llamar la atención sobre áreas importantes en el manual.

Siempre que vea estos símbolos o etiquetas, lea el mensaje atentamente antes de continuar.

PELIGRO

Riesgos inminentes que CAUSARÁN lesiones físicas graves o la muerte.

ADVERTENCIA

Riesgos o prácticas inseguras que PUEDEN causar graves lesiones personales o incluso la muerte.

PRECAUCIÓN

Riesgos o prácticas inseguras que PUEDEN causar lesiones personales leves o daños materiales.

Advertencia sobre la State of California Proposition 65 (solo EE.UU.)

ADVERTENCIA : Este producto contiene sustancias químicas que, según el Estado de California, provocan cáncer, defectos congénitos u otros daños en la reproducción.

GUARDE ESTAS INSTRUCCIONES

Español6

⚠️ ADVERTENCIA - Refrigerante R600a

Este dispositivo contiene refrigerante de isobutano, R600a, un gas natural con alta compatibilidad ambiental, a pesar de ser inflamable. Sírvase cumplir con las siguientes advertencias

• Al manipular, instalar y operar el electrodoméstico, debe evitar daños a las tuberías refrigerantes.
• Las tareas de reparación deben estar a cargo del personal de servicio autorizado por el fabricante y los componentes deberán reemplazarse por repuestos autorizados por el fabricante.
• Los productos de refrigeración contienen refrigerantes, que en virtud de la legislación federal deben retirarse antes de la disposición del producto.
• Mantenga las aberturas de ventilación del gabinete o estructura incorporada del electrodoméstico libres de obstrucciones.
• Para evitar la creación de una mezcla de gas-aire inflamable en caso de una pérdida en el circuito del refrigerante, el tamaño del lugar en el que se coloca el refrigerador depende de la cantidad de refrigerante utilizado. El lugar debe tener 35.3 pies ^3 por cada 8 g de refrigerante R-600a en el electrodoméstico.
• La ubicación de la instalación no debe estar expuesta a la luz solar directa y evite colocar cerca cualquier electrodoméstico o fuente de calor, tales como estufas, hornos u hornillas, radiadores, etc.
• Si coloca dos productos uno junto al otro, por razones de seguridad, asegúrese de utilizar productos certificados en atmósferas de gas explosivas.
• No utilice dispositivos mecánicos ni otros medios para acelerar el proceso de descongelamiento.
• No dañe el circuito del refrigerante.
• No utilice electrodomésticos eléctricos dentro del compartimiento de almacenamiento de alimentos del electrodoméstico.

Precauciones generales de seguridad

! PELIGRO

IMPORTANTE:

A fin de evitar que los niños queden encerrados o se sofoquen al desechar un electrodoméstico viejo:

• Retire las puertas.
• Deje los estantes en su lugar de manera tal que los niños no puedan entrar fácilmente al electrodoméstico.
  • Corte las clavijas del enchufe y descártelas.
• Corte el cable de alimentación y descártelo separado del electrodoméstico viejo.

GUARDE ESTAS INSTRUCCIONES

Español 7

Instrucciones importantes de seguridad

Para evitar posibles explosiones o incendios, no guarde ni utilice vapores o líquidos inflamables o explosivos (como gasolina) dentro o cerca de este o de cualquier otro electrodoméstico. También mantenga los objetos que podrían explotar, como latas de aerosol, lejos de quemadores de estufa, hornos y campanas de cocina. No almacene materiales inflamables o explosivos en gabinetes o áreas adyacentes.

ADVERTENCIA

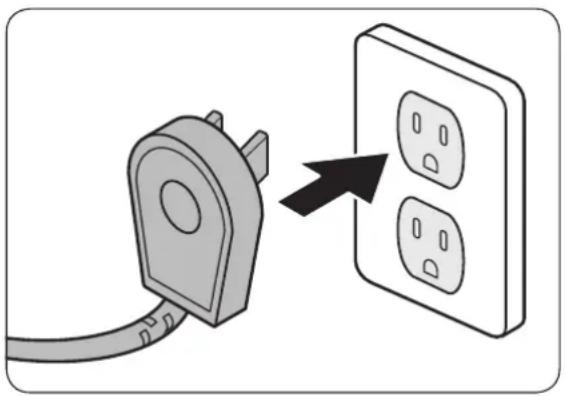

IMPORTANTE: Este electrodoméstico está equipado con un enchufe eléctrico de tres clavijas con conexión a tierra para protección contra posibles riesgos de descarga eléctrica. Debe enchufarse en un tomacorriente dedicado y con conexión a tierra. En caso de que solo haya disponible un tomacorriente de dos clavijas, será responsabilidad del cliente reemplazarlo por un tomacorriente dedicado y conectado a tierra adecuadamente.

• No enrosque ni doble el cable de alimentación eléctrica del electrodoméstico.
• Nunca desenchufe el electrodoméstico jalando el cable de alimentación.
• Siempre sostenga el enchufe con firmeza y jale para extraerlo del tomacorriente.
• Desconecte el electrodoméstico cuando no esté en uso.
• No instale, repare, modifique ni reemplace cualquier pieza del electrodoméstico a menos que así se lo recomiende específicamente en la literatura que lo acompaña.
• Un técnico de servicio calificado debe realizar todas las demás reparaciones.

NO corte ni retire la tercera clavija (conexión a tierra) del cable de alimentación eléctrica.
NO utilice un adaptador.
NO utilice un cable de alimentación que esté pelado o dañado.
NO conecte el electrodoméstico a un alargue. Mantenga el cable de alimentación alejado de superficies calientes.

NOTA

• Utilice un tomacorriente con conexión a tierra.
• No se recomienda el uso de un tomacorriente con un interruptor de falla de conexión a tierra.

GUARDE ESTAS INSTRUCCIONES

Español8

ADVERTENCIA

• Para reducir el riesgo de incendio, descarga eléctrica, lesiones graves o muerte al utilizar el electrodoméstico, siga las instrucciones básicas de seguridad, incluyendo las siguientes:
• Si recibe un producto dañado, comuníquese de inmediato con su distribuidor o fabricante. No instale ni utilice un electrodoméstico dañado.
• Asegúrese de que el electrodoméstico se haya instalado correctamente de acuerdo con estas instrucciones de instalación.
• Asegúrese de instalar los tomacorrientes de acuerdo con la ubicación de la fuente de alimentación.
• Los equipos de refrigeración y refrigerantes deben desecharse adecuadamente de manera profesional y apropiada de acuerdo con los reglamentos y la legislación local actual que protegen el medio ambiente. Esto corresponde a su viejo electrodoméstico y a su nueva unidad una vez que llega al fin de su vida útil. NO deseche el electrodoméstico en un relleno sanitario ni con desechos urbanos. Comuníquese con los centros de disposición de desechos locales para obtener información acerca de cómo desechar los residuos reciclables.
• Tenga cuidado al manipular, mover, utilizar o desechar el electrodoméstico a fin de evitar daños al sistema de refrigeración.
• No lo instale en exteriores ni en situaciones de humedad. Este electrodoméstico no ha sido diseñado para su instalación en vehículos recreativos ni embarcaciones.
• Mantenga los materiales de embalaje alejados de los niños. Las láminas y bolsas plásticas pueden provocar asfixia.
• Conecte el electrodoméstico a un circuito de 115 V, 15 A. controlado por un disyuntor o fusible. El electrodoméstico debe tener su propio circuito con conexión a tierra.
• No enrosque ni doble el cable de alimentación eléctrica del electrodoméstico. Nunca desenchufe el electrodoméstico jalando el cable de alimentación. Siempre sostenga el enchufe con firmeza y jale para extraerlo del tomacorriente.
• Desconecte el electrodoméstico cuando no esté en uso.
• No instale, repare, modifique ni reemplace cualquier pieza del electrodoméstico a menos que así se lo recomiende específicamente en la literatura que lo acompaña. Un técnico de servicio calificado debe realizar todas las demás reparaciones.
• Antes de realizar cualquier tipo de reparación, corte el suministro eléctrico en el panel del disyuntor.
• Este electrodoméstico no debe ser utilizado por personas (incluido niños) con capacidades físicas o sensoriales reducidas, o por personas que carezcan de experiencia y conocimientos, a menos que se encuentren bajo la supervisión adecuada de un responsable de su seguridad. Los niños deben estar supervisados, por su seguridad.
• No permita que nadie, incluso niños, se siente, pare o trepe sobre cualquier parte del electrodoméstico, incluso la puerta. Hacerlo puede provocar daños, lesiones graves o la muerte.

GUARDE ESTAS INSTRUCCIONES

Español

Instrucciones importantes de seguridad

• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o por un técnico de reparación calificado a fin de evitar riesgos de seguridad. No utilice los controles en forma indebida.
• Limpie el electrodoméstico regularmente como se indica en la sección Cuidado y limpieza del Manual del usuario. Limpie el balde o cajón de hielo regularmente.
• Cuando el congelador esté funcionando, no toque las superficies internas de acero inoxidable con las manos mojadas o húmedas, dado que la piel puede adherirse a las superficies muy frías.
• No utilice ningún tipo de equipo eléctrico dentro de los compartimientos de la cava.
• No obstruya ninguna de las ventilaciones o aberturas del electrodoméstico.
• A fin de evitar el riesgo de que el electrodoméstico caiga de costado es obligatorio sujetarlo mediante los dos soportes antivuelco provistos.
• Utilice el electrodoméstico únicamente con el fin para el que ha sido diseñado: el almacenamiento de alimentos y bebidas. No ha sido diseñado para el uso comercial o industrial.
• Al realizar la instalación tenga cuidado de que la caja de componentes eléctricos no esté dañada por la desviación de la descarga.
• Sostenga la manija al abrir y cerrar la puerta.
• Al abrir y cerrar la puerta, tenga cuidado de no poner las manos en la entrada.

GUARDE ESTAS INSTRUCCIONES

Español10

Información de seguridad y advertencias

Seguridad de la instalación

ADVERTENCIA

• Antes de instalar la cava, conéctela a un tomacorriente y enciéndala para asegurarse de que funcione.
• Elija un lugar alejado de los calefactores, las calderas o la luz solar directa.
• Instale la unidad donde el aire fluya libremente y donde la cava esté bien ventilada.
• Instale la unidad de modo que el aire fluya sin obstrucciones a través de la parrilla delantera. Si no se asegura la circulación del aire, esto puede interferir con el funcionamiento normal del producto.
• Ciertos animales (roedores) pueden masticar el cable de alimentación y provocar un incendio; por lo tanto, instale la unidad en un lugar donde los animales no puedan acceder.
• Si el gabinete está hecho de material blando (por ejemplo, yeso, etc.), puede tener una estructura débil y dañarse. Por lo tanto, utilice un gabinete de material robusto y resistente.
• Instale la cava con un equipo de al menos 2 personas.
• Consulte las dimensiones del gabinete y prepárelo con buena circulación de aire.
• Utilice un gabinete que no se deforme debido a las emisiones de calor del producto o a la humedad por la apertura y cierre de la cava.

NOTA

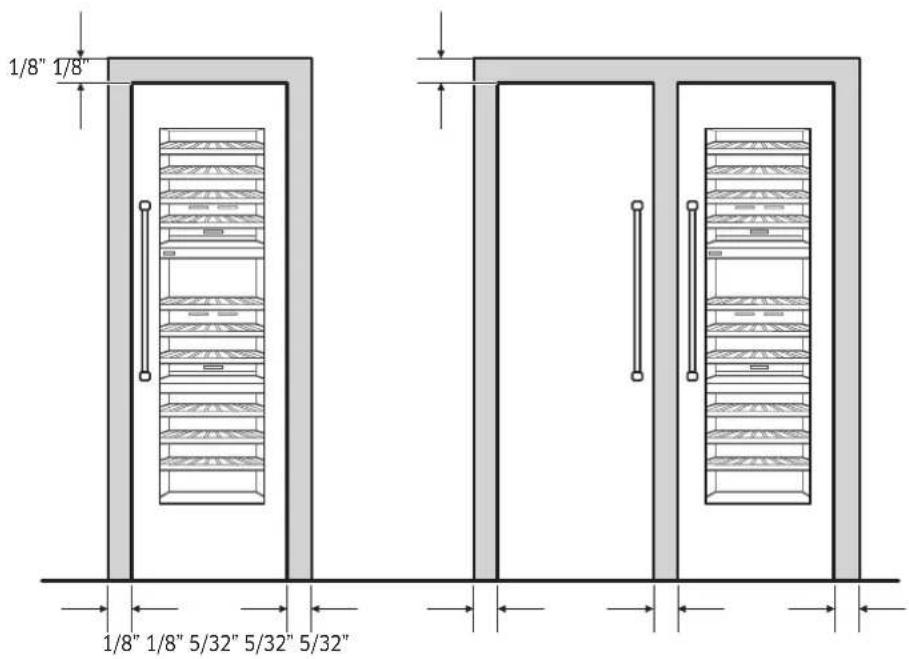

Esta es una cava de estilo “incorporado”, lo que significa que debe ser instalada dentro de un hueco en gabinetes de cocina existentes.

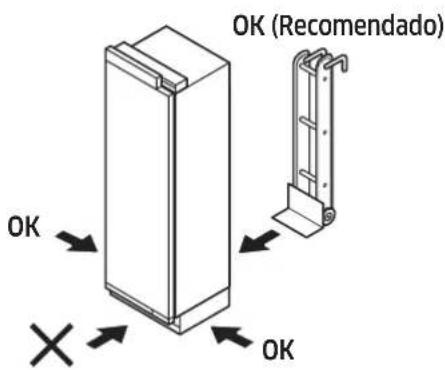

Antes de mover la cava, despeje el camino hasta el lugar donde se instalará.

Verifique todas las dimensiones del producto y el radio de inclinación con cualquier puerta, pasillo, escalera, esquina, etc., para asegurar un paso sin obstrucciones.

ADVERTENCIA

Peligro de caída

Este electrodoméstico es relativamente pesado en su parte superior y tiende a caerse cuando no se instala en forma segura.

Mantenga las puertas cerradas con cinta adhesiva hasta que la cava esté en su posición final y lista para ser asegurada en su lugar.

Hacen falta dos o más personas para trasladar e instalar la cava.

De lo contrario, podría sufrir lesiones graves o incluso la muerte.

Información de seguridad y advertencias

PELIGRO

Mantenga los materiales y vapores inflamables, como la gasolina, lejos de la cava.

No hacerlo puede provocar la muerte, una explosión o un incendio.

Español12

Especificaciones de instalación

ADVERTENCIA

Respete todos los códigos y ordenanzas durante la planificación e instalación. Comuníquese con el departamento de mantenimiento de edificios local para obtener más información.

ADVERTENCIA

Las conexiones eléctricas y de descarga a tierra deben cumplir con las partes pertinentes del código eléctrico nacional y/u otros códigos eléctricos.

Este electrodoméstico incluye un cable de alimentación con un enchufe con conexión a tierra de tres clavijas para una fuente de alimentación eléctrica de 115 Vac, 15 Amp. Enchúfelo únicamente en un tomacorriente de tres clavijas, con conexión a tierra y de 115 Vac.

El electrodoméstico está equipado con un sistema de iluminación con lámparas LED de alta intensidad. No mire fijo dichas lámparas cuando estén encendidas a fin de evitar daños a su visión.

Opciones de instalación

Existen diversas opciones de instalación.

Están limitadas únicamente por el diseño de la cocina.

Electrodoméstico individual

Lado a lado (Par)

Español14

Electrodomésticos individuales con partición

NOTA

• El grosor mínimo de la partición es 1 1/4" (32 mm).
• A 1 1/4" (32 mm), el giro de la puerta debe efectuarse como en el caso 1.
• A más de 1 9/16" (40 mm), el giro de la puerta puede efectuarse en la misma dirección y el ángulo de apertura debe ser de 90 grados como en el caso 2.

A más de 7 7/8" (200 mm), el giro de la puerta puede efectuarse en dirección opuesta y el ángulo de apertura debe ser de 90 grados como en el caso 3.

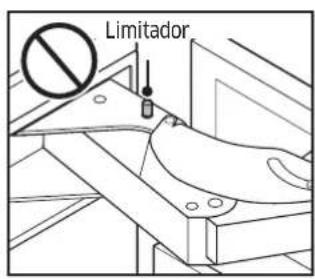

Para esta opción de instalación es recomendable instalar el tope de la puerta a 90 grados. Para minimizar el grosor de la partición.

Si se desea un ángulo de apertura de la puerta de 115 grados, es recomendable la distancia de "F" (página 16) para el grosor de la partición.

- El grosor de la partición depende de la profundidad de la manija. Las dimensiones anteriores son aceptables para las manijas Dacor.

1 1/4" (32 mm) 1 9/16" (40 mm)

Caso 1 Caso 2 Caso 3

Es recomendable que el giro de apertura de las puertas se efectúe hacia el mismo lado.

El giro de apertura de la puerta de la columna individual debe ser el mismo que el de la instalación lado a lado.

Especificaciones del producto

Leyenda 24"
A 23 3/4" (603 mm)
B (con panel) 25" (635 mm)
B1 (sin panel) 23 13/16" (605 mm)
C 83 3/8" (2118 mm)
D 23 5/8" (600 mm)
D1 24 7/8" (631 mm)
D2 27 9/16" (701 mm)
E 50 3/4" (1289 mm)
F 13 11/16" (348 mm)
G 49 11/16" (1261 mm)

Español16

Especificaciones del panel personalizado

No supere la carga máxima que el panel personalizado puede soportar. Antes de confeccionar el panel, verifique la solidez del material del panel y la carga de los accesorios del panel.

	24”
Panel personalizadoPeso máximo	55.0 lb (25 kg)

NOTA

- El grosor estándar del panel personalizado es de 3/4" (19 mm).

Especificaciones del producto

Especificaciones de la manija

Antes de instalar los paneles personalizados, debe instalar las manijas de la puerta/cajón. Los modelos con paneles personalizados, cuentan con la ventaja de poder seleccionar un estilo de manija de acuerdo con su gusto personal. Las manijas no se proveen con los modelos para paneles personalizados. Hay kits de manijas selectos disponibles a través de su distribuidor Dacor. Dacor no recomienda el uso de tiradores. El fabricante del panel debe seleccionar y comprar los tornillos necesarios para la instalación. Las cabezas de los tornillos deben embutirse en el panel a fin de evitar interferencias durante el ajuste.

PRECAUCIÓN

Recomendamos instalar una manija para panel personalizado. Sin la manija, puede atraparse los dedos al abrir o cerrar la puerta.

Español18

Instalación de la manija de Dacor

ADVERTENCIA

Siga estas instrucciones para instalar la manija de Dacor. De lo contrario, la manija puede dañarse o funcionar inadecuadamente.

1. Coloque el soporte reforzado de la manija en la parte trasera del panel de la puerta y luego coloque la manija en la parte delantera del panel de la puerta.
2. Fije los 4 tornillos en los lados superior e inferior de la manija, tal como se muestra. No los apriete excesivamente.

Instalación

ADVERTENCIA

No instale el electrodoméstico:

• en exteriores,
  • en un ambiente con caída de agua.

El electrodoméstico es muy pesado:

Cava de 24" aprox. 397 lb / 180 kg

Sala de instalación

El electrodoméstico debe instalarse en una habitación seca y ventilada.

Instalación segura

El electrodoméstico es muy pesado y tiende a caer hacia adelante cuando la puerta está abierta. No abra la puerta hasta que no haya ninguna posibilidad de que el electrodoméstico se caiga. La manera más segura de instalar el electrodoméstico es utilizar los dispositivos antivuelco provistos.

Piso

La superficie inferior debe estar nivelada y uniforme a fin de garantizar que el electrodoméstico esté instalado en forma segura y funcione correctamente.

La superficie inferior debe estar hecha de un material duro, no flexible para cubrir el peso del electrodoméstico.

Alinear el electrodoméstico

A fin de garantizar que el electrodoméstico funcione correctamente, debe estar nivelado adecuadamente.

Puerta de vidrio

Al mover o instalar el electrodoméstico, tenga cuidado de no dañar la puerta de vidrio.

Español20

Requisitos de instalación

Preparación para la instalación

Piezas de instalación del gabinete

Utilizando la tabla que aparece en la siguiente página, verifique que todas las piezas de instalación estén presentes al desembalar el electrodoméstico.

Controle las piezas de instalación al desembalar el electrodoméstico.

PIEZAS ÚNICA-INSTALACIÓN PAR-INSTALACIÓN
A	A1 PALANCA - 2
	A2-1 SOPORTE INFERIOR - 1
	A2-2 SOPORTE SUPERIOR - 1
B PLACA DE PROTECCIÓN 1 2
C		Cubierta superior del refrigerador	1	2
D SOPORTE ANTIVUELCO			18", 24", 30": 136": 2	18", 24", 30": 236": 4
E		BORDE CENTRAL	- 1
F		BORDE LATERAL DEL GABINETE	2	2
G		Estante para vinos	10	20

Español 21

Requisitos de instalación

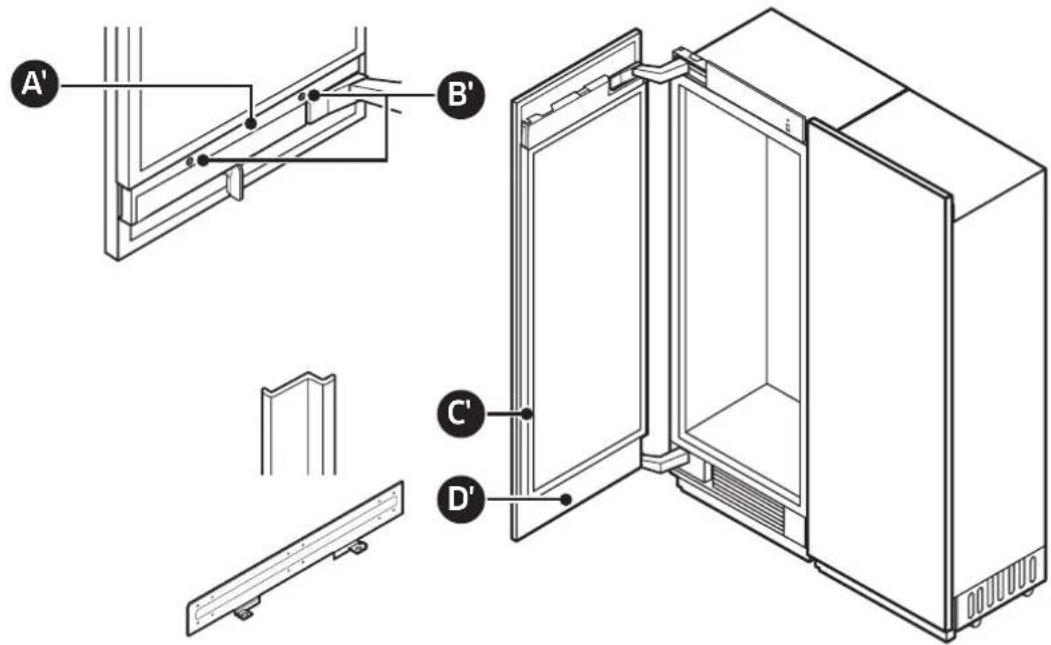

Piezas de instalación de la puerta

Utilizando la tabla que aparece a continuación, verifique que todas las piezas de instalación de la puerta estén presentes al desembalar el electrodoméstico.

Controle las piezas de instalación al desembalar el electrodoméstico.

PIEZAS ÚNICA-INSTALACIÓN PAR-INSTALACIÓN
A'	TAPA INFERIOR DE LA PUERTA	1	2
B' TAPA 2	4
C'	BORDE LATERAL DE LA PUERTA	2	4
D' SOPORTE DEL PANEL 2 4

Tornillo y tuerca

		M6x12 12 uds. (FH) M4x14	22 [uds]
[080Z]	[THC8]	(TH) M4x16 24 uds. M4x35	3 [uds]
		M13 2 uds. ø6x30	3 uds.

Español22

Herramientas necesarias

N.° Herramienta N.° Herramienta
1		Destornillador eléctrico	8		Alfombra protectora
2		Cinta métrica	9		Escalera de tijera
3		Destornillador plano	10		Plataforma móvil para el electrodoméstico
4		Cortador (Tijera)	11		Cutter
5		Llave ajustable	12		Nivel
6		Destornillador Phillips	13		Destornillador de estrella
7		Trinquete	14		Llave combinada
		3/8" (10 mm), 1/2" (13 mm)			3/8" (10 mm), 1/2" (13 mm)

Requisitos de instalación

Conexión de la cava

PRECAUCIÓN

Las conexiones eléctricas y de descarga a tierra deben cumplir con las partes pertinentes del código eléctrico nacional y/u otros códigos eléctricos.

Este electrodoméstico incluye un cable de alimentación con un enchufe con conexión a tierra de tres clavijas para una fuente de alimentación eléctrica de 115 Vac, 15 Amp. Enchúfelo únicamente en un tomacorriente de tres clavijas, con conexión a tierra y de 115 Vac.

BAJO NINGUNA CIRCUNSTANCIA CORTE O QUITE LA TERCERA CLAVIJA (CONEXIÓN A TIERRA) DEL CABLE DE ALIMENTACIÓN.

NO UTILICE UN ENCHUFE ADAPTADOR PARA CONECTAR LA CAVA A UN TOMACORRIENTE DE 2 CLAVIJAS.

NO UTILICE UN CABLE PROLONGADOR CON ESTE ELECTRODOMÉSTICO.

ADVERTENCIA

Riesgo de descarga eléctrica

Enchufe a un tomacorriente de 3 clavijas exclusivo, conectado a tierra.

No retire la clavija de conexión a tierra.

No utilice un adaptador.

No utilice un cable prolongador.

No seguir estas instrucciones puede provocar la muerte, un incendio o una descarga eléctrica.

Español24

Requerimientos especiales del gabinete

A : Ancho del gabinete
B : Profundidad del gabinete
C : Altura del gabinete
D : Ubicación del suministro eléctrico, ancho
E : Ubicación del suministro eléctrico, alto

Leyenda 24"
A 24" (610 mm)
B 25" (635 mm)
C 84" (2134 mm)
D 14" (356 mm)
E 80" (2032 mm)

• B : Incluye el panel de la puerta estándar de un grosor de 3/4".
- La instalación dentro de un gabinete de este ancho permite que el borde de la cava se ajuste directamente a los gabinetes cercanos.

Instrucciones de instalación

1. Desembalaje de la cava

Controle el electrodoméstico a fin de detectar daños provocados por el transporte.

No instale el electrodoméstico si presenta daños visibles.

Si tiene alguna inquietud, consulte a su distribuidor.

1. Retire las bandas de polipropileno, el embalaje de cartón, EPS y la bolsa.
2. Retire los soportes del pallet al retirar los tornillos (cinco por soporte).

PRECAUCIÓN

Tenga cuidado de no dañar el electrodoméstico al descargarlo del pallet.

1. Como se ilustra, inserte la carretilla de mano entre el electrodoméstico y el empaque de madera. Mientras inclina el electrodoméstico hacia atrás, descárguelo del empaque de madera.

Español26

2. Traslado de la cava

ADVERTENCIA

El electrodoméstico es muy pesado. Al mover el refrigerador, todo el personal debe tener cuidado de no lesionarse ni dañar el electrodoméstico.

1. Ajuste el refrigerador a un medio de transporte adecuado (preferentemente una plataforma deslizable para electrodomésticos) y lleve el refrigerador junto al gabinete de instalación.
2. Mueva e instálelo con un mínimo de dos personas.
3. Tenga cuidado de evitar daños al piso. Los pisos delicados deben protegerse con una madera, cartón duro o un material similar.
4. Antes de mover el refrigerador, verifique que pase por las aberturas de las puertas, escaleras y obstrucciones en altura.

- RIESGO DE VUELCO: El refrigerador es grande, pesado y se vuelca fácilmente cuando no se lo sujeta. Siempre mueva el refrigerador en posición vertical si fuera posible. Si no, muévalo boca arriba. Cierre y fije las puertas durante el transporte.

ADVERTENCIA

Tenga cuidado de no dañar la caja de componentes eléctricos durante la instalación.

Instrucciones de instalación

3. Preparación para la instalación

Desempaque los materiales y accesorios de instalación.

Consulte la sección de preparación para la instalación del capítulo Requerimientos de instalación.

4. Colocación del soporte antivuelco

ADVERTENCIA

Para evitar que la unidad caiga hacia adelante, debe instalarse un soporte antivuelco. Antes de colocar el soporte, asegúrese de que no haya cableado eléctrico ni tuberías en el área que atravesarán los tornillos. Se requiere un soporte por electrodoméstico.

PRECAUCIÓN

Use siempre anteojos de seguridad y otros dispositivos o accesorios de protección necesarios al instalar o trabajar con fijaciones.

Dacor no recomienda que fije el soporte antivuelco en mampostería liviana (por ej.: bloques, ladrillos) o en cemento nuevo, sin curar.

Asegúrese de que la pared o el gabinete al que se ajustan los soportes sean lo suficientemente sólidos como para soportar la carga de seguridad.

Pared de madera

Pared de cemento

1. La altura del soporte se mide desde el piso y depende de la altura del gabinete.

NOTA

Altura del soporte

= Altura del gabinete - 4 3/32" (104 mm)

1. Ajuste los soportes antivuelco. Asegúrese de que los tornillos se ajusten bien al soporte.

Los soportes antivuelco deben extenderse al menos 2" (50 mm) por encima del electrodoméstico a fin de fijarlo. Si no fuera posible cumplir con dicha longitud mínima por las condiciones estructurales, es posible hacerlo al ajustar un separador (madera) detrás del ángulo antivuelco.

Español28

Opción Altura del gabinete A
1 83 1/2" (2121 mm) 79 13/32" (2017 mm)
2 83 3/4" (2127 mm) 79 5/8" (2023 mm)
3 84" (2134 mm) 79 7/8" (2030 mm)
4 84 1/4" (2140 mm) 80 1/8" (2036 mm)

		24"
SOPORTE ANTIVUELCO 1 ud.
pared de madera M4x35 3 uds	[T
pared de cemento	[V M4x35 3 uds.
	ø6x30(FIJACIÓN)	3 uds.

• 3 tornillos/fijaciones por soporte.

Instrucciones de instalación

Consideraciones sobre el soporte antivuelco

1. Posición del soporte: siga la tabla de alturas específica para el gabinete.
2. Tornillos: Ajuste los 3 tornillos en los soportes.
3. Empuje el producto hacia arriba contra la pared trasera del gabinete.
4. Separador: Si utiliza el separador debe seguir las especificaciones de ubicación del soporte (consulte la tabla anterior).

PRECAUCIÓN

• La altura del separador se debe calcular en base a la profundidad del gabinete.
• El separador debe fijarse separadamente del gabinete.

Instalación del producto en el gabinete

Antes de instalar el producto en el gabinete, enchufe el cable de alimentación. Luego, fije el cable de alimentación junto al frente del gabinete utilizando cinta adhesiva o una fijación como una grapa, un clavo, etc.

Luego de instalar el producto en el gabinete, asegúrese de que el cable de alimentación se encuentre sobre la parte superior del producto (como se muestra en la figura).

Español30

5. Retirar la cubierta superior de la puerta, placa de protección

Debe retirar la tapa superior de la puerta y la placa de protección antes de ajustar el panel de la puerta personalizado.

Cubierta superior de la puerta			M5x16 2 uds.
Placa de protección M4x8 2 uds.

Instrucciones de instalación

1. Retire la cubierta interna de la parte interna de la cubierta superior de la puerta.

1. Desconecte el conector del sensor de humedad.

1. Retire los 2 tornillos que fijan la cubierta superior de la puerta.

1. Retire la cubierta superior de la puerta de los fijadores.

Español32

- Placa de protección: En una instalación lado a lado, retire la tapa de la rejilla. Esto no es aplicable para una instalación única estándar.

1. Empuje para abrir la cubierta. Retire los tornillos laterales y retire la tapa de la rejilla.

ADVERTENCIA

No utilice el taladro de impacto. Puede provocar daños.

1. Retire los tornillos de ambos lados y retire la placa de protección.

Instrucciones de instalación

6. Instalar aislantes a cada lado de la cava - Instalación simple

Instale 2 aislantes en cada lado del congelador o del refrigerador. Asegúrese de que en los modelos de 36" se instalen aislantes de dos tamaños diferentes.

Verifique cuál es su modelo y luego instale los aislantes siguiendo las figuras que se muestran a continuación.

Instale los aislantes de manera que cubran los tornillos de los separadores del chasis.

Alinee los aislantes con el extremo del separador central del chasis.

Consulte las siguientes figuras para ver la disposición una vez instalado el aislante.

Español34

7. Instalar aislantes a cada lado del congelador, del refrigerador o de la cava - Instalación lado a lado (Par)

Instale 2 aislantes en cada lado del congelador o del refrigerador. Según el tipo, los aislantes tienen tamaños diferentes. Verifique cuál es su modelo y luego instale los aislantes siguiendo las figuras que se muestran a continuación. Asegúrese de instalar un aislante grande en el punto de contacto.

Instale los aislantes de manera que cubran los tornillos de los separadores del chasis.

Alinee los aislantes con el extremo del separador central del chasis. Después del emparejamiento, es posible que los aislantes sean visibles.

Ubicación del producto

1. Cuando el congelador está en el lado izquierdo

Consulte las siguientes figuras para ver la disposición una vez instalado el aislante.

Instrucciones de instalación

2. Cuando el congelador está en el lado derecho

Consulte las siguientes figuras para ver la disposición una vez instalado el aislante.

Español36

Reposicionar los separadores centrales del chasis

1. Retire el separador central del chasis del conjunto.
2. Coloque nuevamente los separadores a 7/16 in (10 mm) de su posición original (ver el siguiente gráfico).

Instrucciones de instalación

8. Conectar los dos chasis

1. Hacer la conexión superior.

- Coloque el soporte rectangular a las solapas que sobresalen de la parte superior de cada chasis (ver el gráfico). - Ajuste la palanca para conectar los dos chasis.

1. Hacer la conexión inferior.

- Inserte el soporte en la ranura de la parte inferior de los dos chasis. - Ajuste la palanca para conectar los dos chasis.

Español38

9. Ajuste del ángulo de apertura de la puerta

Como valor de fábrica, la puerta se abre 115 grados. Puede utilizar el limitador para disminuir el ángulo de apertura a 90 grados, dependiendo de las condiciones de instalación.

• Abra la puerta menos de 90 grados e inserte por completo el limitador por los agujeros superiores e inferiores de la bisagra superior como se muestra en las ilustraciones (1) y (2).
• Cierre la puerta y asegúrese de que el limitador no interfiera con la cubierta de la bisagra.

PRECAUCIÓN

• Inserte el limitador antes de instalar el refrigerador en el gabinete.
• Si el limitador no se inserta por completo, la bisagra y la cubierta de la bisagra pueden resultar dañadas.

Configuración predeterminada de fábrica de 115°

Con limitador 90°

Instrucciones de instalación

10. Colocación de la cava en su estructura

- De acuerdo con el tipo de gabinete puede utilizarse una guía (accesorio para el posicionamiento) para alinear el panel personalizado de la puerta del refrigerador con el gabinete mediante una línea vertical en el gabinete.

PRECAUCIÓN

Asegúrese de posicionar el frente del separador del chasis de manera que se alinee con la línea vertical. De lo contrario, es posible que el refrigerador instalado se incline y la puerta no cierre completamente. Además, es posible que el sistema de apertura automática de la puerta no funcione normalmente.

Tipo superpuesto Tipo sin marco

Vista superior

Vista superior

Español40

PRECAUCIÓN

Al empujar la cava dentro de la estructura, tenga cuidado de no dañar el cable de alimentación.

La manguera de agua debe ajustarse al piso antes de sacarla hacia el frente. También coloque el cable de alimentación detrás del electrodoméstico a fin de asegurar que nadie lo pise ni se tropiece con él.

ADVERTENCIA

Mientras mueve la cava, tenga cuidado de no lesionar al personal que lo asiste ni dañar la cava en sí.

1. Antes de mover la cava, conecte el cable de alimentación.
2. Coloque el cartón o la madera de embalaje en el camino del refrigerador a fin de proteger el piso mientras mueve el electrodoméstico.
3. Empuje cuidadosamente la cava en su estructura.
4. Alinee el borde delantero del separador del chasis con la línea vertical que trazó en el gabinete.

Instrucciones de instalación

11. Remoción de las dos palancas

• Para facilitar la nivelación de la cava, retire las palancas superior e inferior para desemparejar el chasis.
• Para desensamblar la palanca inferior, use un destornillador por la fuerza.

Español42

12. Nivelación de la cava

1. Utilice el taladro y la mecha que se ilustran a continuación y ajuste los ejes del ajuste del refrigerador y nivele el refrigerador. (CW ↑, CCW ↓)
2. Ajuste la separación entre el mueble y la cubierta superior del refrigerador a 1/8 in (3 mm).

ADVERTENCIA

No utilice el taladro de impacto. Puede provocar daños.

PRECAUCIÓN

• Las patas niveladores frontales y traseras tienen una altura máxima de ajuste de 3/4" (20 mm).
• Para elevar más el refrigerador, colóquelo sobre una placa de madera o tabla corrediza.
• Elevar el refrigerador más de 3/4" (20 mm) dañará los componentes de nivelación delanteros y traseros.
• Después del emparejamiento, asegúrese de nivelar ambos dispositivos al mismo tiempo. No los nivele en forma secuencial uno después de otro. De lo contrario, es posible que el gato no funcione adecuadamente.

Instrucciones de instalación

Frente Parte posterior

Eje ajustable

(10 mm)

Tipo de gato (ajuste de altura)

Español44

13. Colocación de las dos palancas

- Fije las palancas superior e inferior para emparejar el chasis.

Instrucciones de instalación

14. Colocación de la cubierta superior de la cava

El sensor de intensidad de la luz está instalado en la cubierta superior. La cava no utiliza el sensor de intensidad de la luz, así que no conecte el conector del sensor.

1. Conecte los cables de las partes eléctricas de alrededor del equipo de apertura automática de la puerta y luego inserte los cabes en la tubería rectangular.

PRECAUCIÓN

Tenga cuidado de no dañar los cables.

1. Para colocar la cubierta superior, fije los ganchos en el orden de los números que se muestran en la figura.

Español46

Ajuste el refrigerador a su estructura con tornillos (TH) M4x16 (6 tornillos por lado como se ilustra en el gráfico).

PRECAUCIÓN

Asegúrese de que el electrodoméstico esté nivelado. Si no está nivelado, el soporte para botellas puede deslizarse hacia adelante o hacia atrás.

Separadores del chasis

Vista superior

(TH) M4x16 12 uds.

Instrucciones de instalación

16. Colocar los soportes del panel personalizado de la puerta

Ajuste los soportes del panel a la parte superior e inferior del panel.

Panel personalizado: STS

Coloque 10 tornillos en los soportes superiores e inferiores como se ilustra en el gráfico. (Los otros orificios en los laterales de los soportes son para otra aplicación).

Panel personalizado: Madera, otro

• La plantilla le indica la posición del soporte y los orificios.
• Marque la posición de los orificios en cada esquina del panel de acuerdo con la plantilla e inserte los tornillos.

Panel personalizado: Empotrado, otro

Si, por el tipo de diseño, el panel no pudiera ajustarse al centro del soporte, utilice los orificios adecuados en los laterales del soporte para ajustar el panel.

(FH) M4x14 20 uds.

SUP : 10 uds / INF: 10 uds.

Instrucciones de instalación

17. Colgar un panel personalizado

ADVERTENCIA

Si instala un panel personalizado antes de ajustar el electrodoméstico al gabinete, el panel personalizado podría caerse. A fin de evitarlos, debe seguir las instrucciones de instalación.

- Cuelgue el soporte del panel a la altura del tornillo de ajuste. (Ver el gráfico.)

18. Preparar el panel para el ajuste

1. Instale temporalmente el panel personalizado en el lado de la puerta ajustando el tornillo en el centro del panel.

2. Afloje, sin retirar, los seis tornillos sobre el lateral de la puerta a fin de que pueda ajustar el panel personalizado en sentido vertical.

Instrucciones de instalación

19. Alinear el panel

NOTA

Cada panel personalizado se provee con 12 tornillos especiales para un ajuste preciso. Utilice la mínima cantidad de tornillos para ajustar el panel personalizado con el gabinete. Una vez finalizado el ajuste, fije el panel personalizado con la tuerca superior.

Hay dos mecanismos de ajuste de los paneles en la parte superior y dos en la parte inferior de la puerta.

Ajuste el panel de modo que se alinee con los gabinetes cercanos.

El espacio entre el gabinete y el panel debe ser de:

• 1/8"(3 mm) en la parte superior
- 1/8"(3 mm) en el lateral para una instalación simple
- 5/32"(4 mm) en el lateral para una instalación en par

El espacio entre la puerta de vidrio y el panel debe ser el mismo sobre todos los lados (superior, inferior, izquierda y derecha) o la diferencia no debe superar los 2/32" (2 mm). (Por ejemplo, si A es 2 mm, B no debe superar los 4 mm).

Parte superior de la puerta

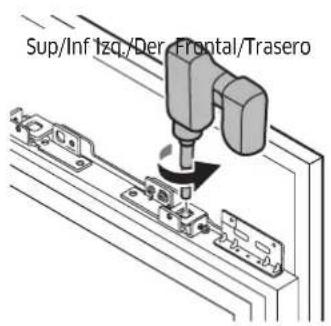

1. Utilice tornillos de rosca doble para alinear el panel de la puerta.
2. Ajuste un tornillo lateral (ver el gráfico) para colocar el panel lado a lado.
3. Ajuste el Tornillo 1 (ver el gráfico) para mover el panel hacia adelante/atrás; ajuste el Tornillo 2 para fijar el panel en su lugar.

Instrucciones de instalación

1. Ajuste un perlo de doble rosca (ver el gráfico) para mover el panel hacia arriba y hacia abajo.
2. Ajuste un tornillo lateral (ver el gráfico) para colocar el panel lado a lado.

PRECAUCIÓN

Tenga cuidado de no dañar los cables al ajustar el tornillo lateral.

1. Ajuste el tornillo (hacia atrás) (ver el gráfico) para mover el panel hacia adelante/atrás; ajuste el tornillo (hacia adelante) para fijar el panel en su lugar.

● Mecanismos de ajuste de panel

Cada uno 12 tornillos por puerta M6x12 12 uds.

Mecanismo de ajuste de panel

Español54

Parte superior de la puerta

Parte inferior de la puerta

Ajustar el panel a la puerta

1. Ajuste las tuercas correctamente a los tornillos de tuerca doble.
2. Ajuste los tornillos para armar el panel y la puerta como se muestra en la figura.

Dos tuercas por conjunto

M13

Seis tornillos por lado (en la puerta)

Seis tornillos por lado (en el panel)

Instrucciones de instalación

20. Colocar las cubiertas interiores de la puerta

Cubierta superior de la puerta

1. Conecte el conector del sensor de humedad, y luego coloque los cables como se muestra en la figura.

2. Arme la cubierta interna.

3. Inserte ambos anillos laterales de la cubierta de la puerta superior en el fijador.

Español56

1. Ajuste los 2 tornillos para fijar la cubierta superior de la puerta.

Instrucciones de instalación

Cubierta inferior de la puerta

1. Coloque la guía de aire en la cubierta inferior de la puerta (2 tornillos por conjunto).
2. Coloque la cubierta inferior de la puerta ajustando los tornillos en el frente (2 tornillos por conjunto).
3. Ajuste las tapas sobre los orificios de los tornillos.

Cubierta inferior de la puerta

(FH) M4x14 2 uds.

Español58

21. Colocar la rejilla, la placa de protección y el zócalo (opcional)

Colocar la rejilla

- Ajuste bien los tornillos de ambos lados para fijar la rejilla. De lo contrario, es posible que la puerta no se cierre completamente.

Colocar la placa de protección

- Inserte los tornillos de ambos lados para fijar la placa de protección.

Placa de protección

M4x8 2 uds.

Instrucciones de instalación

Colocar el zócalo

• La altura del producto puede ajustarse entre 83 3/8" y 84 3/8".
• Si desea utilizar el zócalo Dacor provisto (4"), tenga en cuenta que está diseñado para un producto de 83 7/8" de altura y un gabinete de 84" de altura.
• Si desea utilizar un zócalo no provisto por Dacor, ajuste la altura de este según sea necesario.
• Puede extender el soporte para mover la placa de protección un máximo de 32 mm hacia el frente.

Configuración predeterminada de fábrica 32 mm hacia el frente

Español60

22. Colocación del borde de la cava

1. Borde del lado del gabinete: Coloque el borde entre el refrigerador y el gabinete.

ADVERTENCIA

Vuelva a verificar si surge algún problema después de la instalación.

1. Borde del lado de la puerta: Coloque el borde en el soporte del lado de la puerta.

2. Consulte la figura 1-① y fije el borde lateral de la puerta en el soporte. Asegúrese de que borde esté colocado correctamente.

3. Consulte la figura 2-② y fije el borde lateral de la puerta en el soporte. Asegúrese de que el borde esté bien sujeto, sin espacio en el medio tanto en la parte superior (figure 2-③) como en la inferior (figure 2-④).

ADVERTENCIA

Vuelva a verificar si surge algún problema después de la instalación.

Cubierta inferior de la puerta Borde lateral de la puerta

Figura 1 Figura 2

Instrucciones de instalación

1. (Solo para la instalación lado a lado) Borde central: Coloque el borde entre el chasis del refrigerador.

ADVERTENCIA

Vuelva a verificar si surge algún problema después de la instalación.

23. Instalar el borde de la cubierta superior

Instale el borde de la cubierta superior en la parte inferior de esta.

- Para instalación en par, corte de modo que encaje con el ancho del borde de la cubierta superior e instálelo.

24. Armado del soporte para botellas

1. Retire el embalaje de la parte inferior del soporte para botellas y luego colóquelo en la parte inferior de la cava.

2. Retire el fijador del riel.

Instrucciones de instalación

1. Sostenga la parte frontal del soporte para botellas y el riel y luego empuje el soporte para botellas de manera que el gancho de la parte trasera del riel se inserte en el orificio de la parte trasera del soporte para botellas como se ilustra en la imagen.

NOTA

Asegúrese de que los ganchos de ambos rieles queden insertados adecuadamente en el soporte.

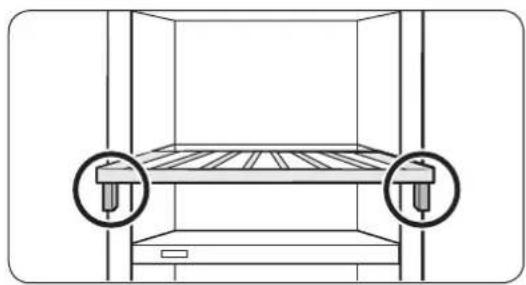

1. Ajuste la parte frontal del soporte para botellas colocándolo en la parte frontal del riel de modo que las dos clavijas de la parte superior y lateral del soporte se inserten en los orificios de la parte frontal del soporte como se ilustra en la imagen.

NOTA

Asegúrese de que las clavijas de ambos rieles queden insertadas adecuadamente en los orificios del soporte.

Español64

1. Coloque el presentador de 3 botellas en la Zona de presentación del soporte para botellas.

2. Deslice el soporte para botellas hasta que oiga un clic.

Instrucciones de instalación

ADVERTENCIA

• Asegúrese de que el electrodoméstico esté nivelado. Si no está nivelado, el soporte para botellas puede deslizarse hacia adelante o hacia atrás.
• Asegúrese de que el soporte para botellas esté ajustado firmemente.

25. Desarmado del soporte para botellas

1. Tire del soporte para botellas.

1. Separe suavemente los soportes y levante la parte frontal para liberarla de las clavijas.

1. Tire del soporte para botellas para retirarlo.

Español66

26. Ajuste del resorte de la puerta

Ajuste la tensión del resorte de la puerta de acuerdo con el tamaño del producto.

Con un destornillador con punta de estrella, gire el tornillo de ajuste.

I = presión máxima del resorte

0 = sin tensión del resorte

Retire el vinilo de protección.

Instrucciones de instalación

28. Lista de verificación de instalación

Asegúrese de que el soporte para botellas funcione adecuadamente y de que el panel personalizado de la puerta esté alineado con los gabinetes cercanos.

ADVERTENCIA

• El instalador debe completar la siguiente lista de verificación a fin de garantizar que el soporte para botellas esté instalado de manera segura y correcta, funcione correctamente y que no se haya pasado por alto ninguna parte de la instalación.
• La instalación adecuada es responsabilidad del dueño de casa. La importancia de una instalación adecuada de su electrodoméstico Dacor es primordial.

Lista de verificación de instalación

□ ¿La unidad se ha inspeccionado a fin de detectar daños estéticos?
□ ¿La unidad está adecuadamente alineada con los gabinetes adyacentes?
□ ¿Todas las puertas, cajones y estantes funcionan sin problemas ni interferencias?
□ ¿Toda la cinta de embalaje y la literatura se han retirado de dentro y fuera del electrodoméstico?
□ ¿El cable de alimentación está conectado a un tomacorriente de tres clavijas y con conexión a tierra que cumple con las especificaciones eléctricas?
□ ¿La unidad se ha nivelado adecuadamente?
□ ¿El espacio entre la puerta de vidrio y el panel es adecuada? (Consulte la página 53.)
□ ¿Se ha instalado correctamente el soporte antivuelco?
□ ¿Ha funcionado correctamente el sistema de apertura automática de la puerta?
□ ¿Todos los componentes del refrigerador funcionan correctamente?
□ ¿La garantía se ha activado en línea o se ha completado la tarjeta de garantía y se ha enviado por correo?
□ ¿El electrodoméstico está nivelado?
□ ¿El soporte para botellas está ajustado firmemente?
☐ ¿Ha demostrado al usuario cómo armar y desarmar el soporte para botellas de acuerdo con el manual del usuario?

Español68

Notas

Notas

Notas

dacor®
