MANUAL DE USUARIO GP2S2 HITACHI

INSTRUCCIONES DE SEGURIDAD Y MANUAL DE INSTRUCCIONES

ADVERTENCIA

¡La utilización INAPROPIADA O PELIGROSA de esta herramienta eléctrica puede resultar en lesiones de gravedad o la muerte!

Este manual contiene información importante sobre la seguridad del producto. Lea y comprenda este manual ANTES de utilizar la herramienta eléctrica. Guarde este manual para que puedan leerlo otras personas antes de utilizar la herramienta eléctrica.

Este manual debe ser guardado en un lugar seguro.

CONTENTS

English

Page

INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD 21

SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN ...... 21

SEGURIDAD 21

ADVERTENCIAS DE SEGURIDAD GENERAL DE LA HERRAMIENTA ELÉCTRICA ...... 21

NORMAS Y SIMBOLOS ESPECÍFICOS DE SEGURIDAD .... 23

AISLAMIENTO DOBLE PARA OFRECER UNA OPERACIÓN MÁS SEGURA 24

DESCRIPCIÓN FUNCIONAL ...... 25

NOMENCLATURA 25

ESPECIFICACIONES 25

Página

MONTAJE Y OPERACIÓN 26

APLICACIONES 26

ANTES DE LA OPERACIÓN ...... 26

OPERACIÓN DE LA AMOLADORA .. 27

MANTENIMIENTO E INSPECCIÓN ..... 28

ACCESORIOS 29

ACCESORIOS ESTANDAR ...... 29

ACCESORIOS OPCIONALES ...... 29

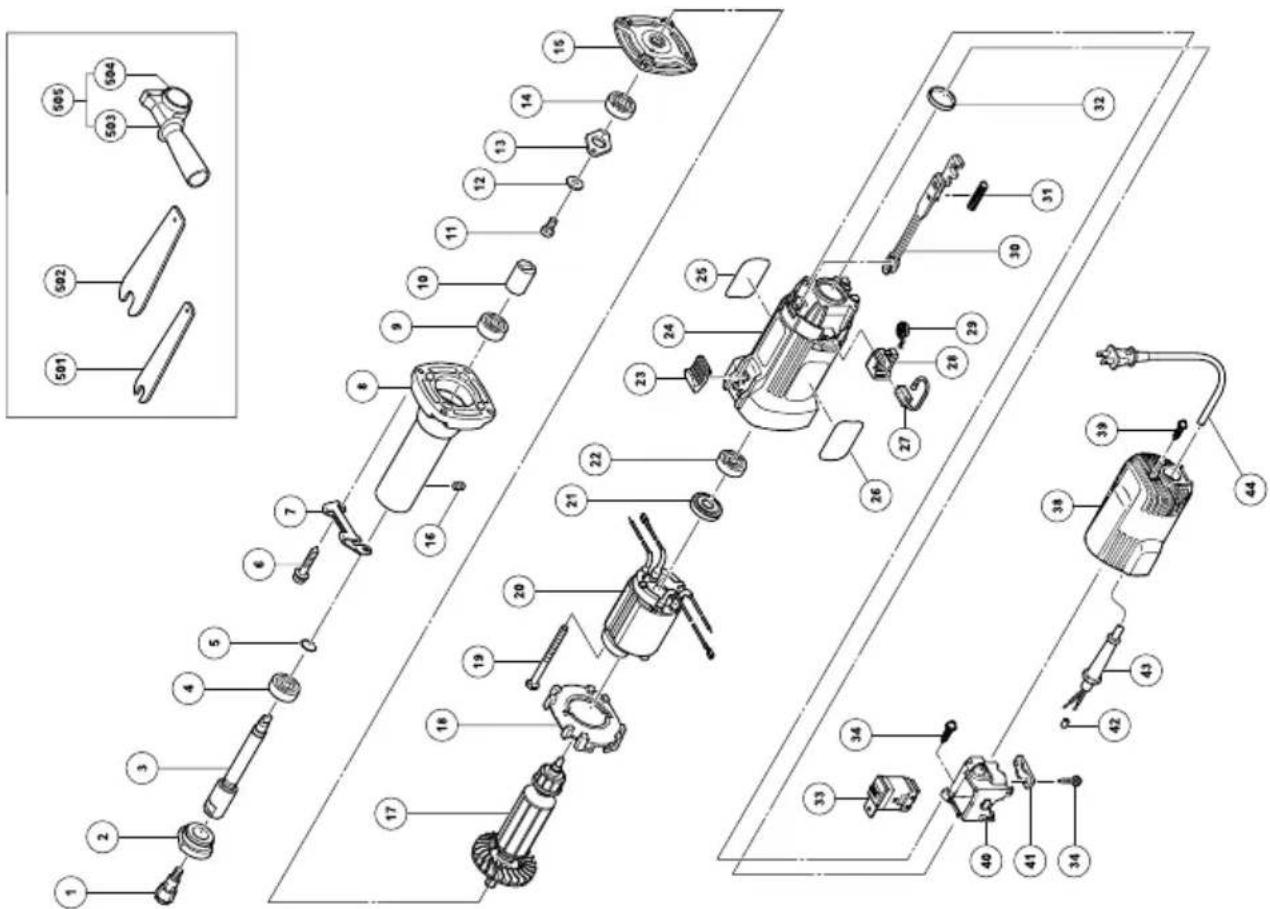

LISTA DE PIEZAS 30

INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD

Antes de utilizar o de realizar cualquier trabajo de mantenimiento de esta herramienta eléctrica, lea y comprenda todas las precauciones de seguridad, advertencias e instrucciones de funcionamiento de este Manual de instrucciones.

La mayoría de los accidentes producidos en la operación y el mantenimiento de una herramienta eléctrica se deben a la falta de observación de las normas o precauciones de seguridad. Los accidentes normalmente podrán evitarse reconociendo una situación potencialmente peligrosa a tiempo y siguiendo los procedimientos de seguridad apropiados.

Las precauciones básicas de seguridad se describen en la sección "SEGURIDAD" de este Manual de instrucciones y en las secciones que contienen las instrucciones de operación y mantenimiento.

Para evitar lesiones o el daño de la herramienta eléctrica, los riesgos están identificados con ADVERTENCIAS en dicha herramienta y en este Manual de instrucciones.

No utilice NUNCA esta herramienta eléctrica de ninguna forma que no esté específicamente recomendada por HITACHI.

SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN

ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en la muerte o en lesiones de gravedad.

PRECAUCIÓN indica situaciones potencialmente peligrosas que, de no evitarse, pueden resultar en lesiones menores o moderadas, o causar daños en la herramienta eléctrica.

NOTA acentúa información esencial.

SEGURIDAD

ADVERTENCIAS DE SEGURIDAD GENERAL DE LA HERRAMIENTA ELÉCTRICA

ADVERTENCIA:

Lea todas las instrucciones y advertencias de seguridad.

Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio y/o daños graves.

Guarde todas las advertencias e instrucciones para futura referencia.

El término "herramienta eléctrica" en las advertencias hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

CONSERVE ESTAS INSTRUCCIONES

1) Seguridad en el área de trabajo

a) Mantenga la zona de trabajo limpia y bien iluminada.
Las zonas desordenadas o oscuras pueden provocar accidentes.
b) No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos inflamables, gases o polvo. Las herramientas eléctricas crean chispas que pueden hacer que el polvo desprenda humo.
c) Mantenga a los niños y transeúntes alejados cuando utilice una herramienta eléctrica. Las distracciones pueden hacer que pierda el control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas tienen que ser adecuados a la toma de corriente. No modifique el enchufe.

No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra.

Si no se modifican los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo de descarga eléctrica.

b) Evite el contacto corporal con superficies conectadas a tierra como tuberías, radiadores y frigoríficos.

Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo.

c) No exponga las herramientas eléctricas a la lluvia o a la humedad.

La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica.

d) No utilice el cable incorrectamente. No utilice el cable para transportar, tirar de la herramienta eléctrica o desenchufarla.

Mantenga el cable alejado del calor, del aceite, de bordes afilados o piezas móviles.

Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.

e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre.

La utilización de un cable adecuado para usarse al aire libre reduce el riesgo de descarga eléctrica.

f) Si no se puede evitar el uso de una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido mediante un dispositivo de corriente residual (RCD).

El uso de un RCD reduce el riesgo de descarga eléctrica.

3) Seguridad personal

a) Esté atento, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica.

No utilice una herramienta eléctrica cuando esté cansado o esté bajo la influencia de drogas, alcohol o medicación.

La distracción momentánea cuando utiliza herramientas eléctricas puede dar lugar a importantes daños personales.

b) Utilice un equipo de protección. Utilice siempre una protección ocular.

El equipo de protección como máscara para el polvo, zapatos de seguridad antideslizantes, casco o protección para oídos utilizado para condiciones adecuadas reducirá los daños personales.

c) Evite un inicio involuntario. Asegúrese de que el interruptor está en "off" antes de conectar la herramienta a una fuente de alimentación y/o batería, cogerla o transportarla.

El transporte de herramientas eléctricas con el dedo en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes.

d) Retire las llaves de ajuste antes de encender la herramienta eléctrica.

Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse daños personales.

e) No se extralimite. Mantenga un equilibrio adecuado en todo momento.

Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas.

f) Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles.

La ropa suelta, las joyas y el pelo largo pueden pillarse en las piezas móviles.

g) Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que están conectados y se utilizan adecuadamente.

La utilización de un sistema de recogida de polvo puede reducir los riesgos relacionados con el polvo.

4) Utilización y mantenimiento de las herramientas eléctricas

a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación.

La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada.

b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga.

Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse.

c) Antes de hacer ajustes, cambiar accesorios o almacenar las herramientas eléctricas, desconecte el enchufe de la fuente eléctrica y/o las baterías de la herramienta.

Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente.

d) Guarde las herramientas eléctricas que no se utilicen para que no las cojan los niños y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones.

Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación.

e) Mantenimiento de las herramientas eléctricas.

Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas.

Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla.

Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas.

f) Mantenga las herramientas de corte afiladas y limpias.

Las herramientas de corte correctamente mantenidas con los bordes de corte afilados son más fáciles de controlar.

g) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar.

La utilización de la herramienta eléctrica para operaciones diferentes a pretendidas podría dar lugar a una situación peligrosa.

5) Revisión

a) Lleve su herramienta a que la revise un experto cualificado que utilice sólo piezas de repuesto idénticas.

Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica.

NORMAS Y SÍMBOLOS ESPECÍFICOS DE SEGURIDAD

1. Los accesorios deben tener al menos la velocidad recomendada en la etiqueta de advertencia de la herramienta. Las ruedas y demás accesorios con una velocidad superior a la indicada pueden salir despedidos y causar lesiones.
2. Sujete las herramientas por las superficies de empuñadura aisladas cuando realice una operación en la que la herramienta de corte pueda entrar en contacto con cables ocultos o con su propio cable de alimentación. El contacto con un conductor "activo", "activará" las partes metálicas de la herramienta y el operador recibirá una descarga eléctrica.
3. SIEMPRE utilice protectores auditivos cuando tenga que utilizar la herramienta durante mucho tiempo.

La exposición prolongada a ruido de gran intensidad puede causar la sordera.

1. NO toque NUNCA las piezas móviles.

NO coloque NUNCA sus manos, dedos, ni demás partes del cuerpo cerca de las piezas móviles de la herramienta.

1. NO utilice NUNCA la herramienta sin los protectores colocados en su lugar.

NO utilice NUNCA esta herramienta sin los protectores de seguridad correctamente instalados. Si el trabajo de mantenimiento o de reparación requiere el desmontaje de un protector de seguridad, cerciórese de volver a instalarlo antes de utilizar la herramienta.

1. Utilice la herramienta correcta.

No fuerce herramientas ni accesorios pequeños para realizar un trabajo pesado.

No utilice las herramientas para fines no proyectados, por ejemplo, no utilice esta amoladora angular para cortar madera.

1. NO utilice NUNCA una herramienta eléctrica para aplicaciones que no sean las especificadas.

NO utilice NUNCA una herramienta eléctrica para aplicaciones no especificadas en este Manual de instrucciones.

1. Maneje correctamente la herramienta.

Maneje la herramienta de acuerdo con las instrucciones ofrecidas aquí. No deje caer ni tire la herramienta. NO permita NUNCA que los niños ni otras personas no autorizadas ni familiarizadas con la operación de la herramienta utilicen ésta.

1. Mantenga todos los tornillos, pernos, y cubiertas firmemente fijados en su lugar.

Mantenga todos los tornillos, pernos, y cubiertas firmemente montados. Compruebe periódicamente su condición.

1. No utilice herramientas eléctricas si la carcasa o la empuñadura de plástico está rajada.

Las rajas en la carcasa o en la empuñadura de plástico pueden conducir a descargas eléctricas.

Tales herramientas no deberán utilizarse mientras no se hayan reparado.

1. Las cuchillas y los accesorios deberán montarse con seguridad en la herramienta.

Evite lesiones personales y de otras personas. Las cuchillas, los accesorios de corte, y demás accesorios montados en la herramienta deberán fijarse con seguridad.

1. Mantenga limpio el conducto de ventilación del motor.

El conducto de ventilación del motor limpio para que el aire pueda circular libremente en todo momento. Compruebe frecuentemente y limpie el polvo acumulado.

1. Utilice las herramientas eléctricas con la tensión de alimentación nominal.

Utilice las herramientas eléctricas con las tensiones indicadas en sus placas de características.

La utilización e una herramienta eléctrica con una tensión superior a la nominal podría resultar en revoluciones anormalmente altas del motor, en el daño de la herramienta, y en la quemadura del motor.

1. NO utilice NUNCA una herramienta defectuosa o que funcione anormalmente.

Si la herramienta parece que funciona anormalmente, produciendo ruidos extraños, etc., deje inmediatamente de utilizarla y solicite su arreglo a un centro de reparaciones autorizado por Hitachi.

1. NO deje NUNCA la herramienta en funcionamiento desatendida. Desconecte su alimentación.

No deje sola la herramientas hasta mientras no se haya parado completamente.

1. Maneje con cuidado las herramientas eléctricas.

Si una herramienta eléctrica se ha caído o ha chocado inadvertidamente contra materiales duros, es posible que se haya deformado, rajado, o dañado.

1. No limpie las partes de plástico con disolvente.

Los disolventes, como gasolina, diluidor de pintura, bencina, tetracloruro de carbono, y alcohol pueden dañar o rajar las partes de plástico. No las limpie con tales disolventes.

Limpie las partes de plástico con un paño suave ligeramente humedecido en agua jabonosa y después séquelas bien.

1. SIEMPRE utilice gafas protectoras que cumplan

con los requerimientos de la última revisión de la norma ANSI Z87.1.

1. SIEMPRE tenga cuidado con los objetos que puedan estar enterrados o emparedados, tales como los cables subterráneos.

Si tocase un circuito activo o un cable eléctrico con esta herramienta, podría recibir una descarga eléctrica.

Antes del uso, confirme que no haya objetos ocultos, como los cables eléctricos enterrados en la pared, el piso o el techo.

1. Definiciones para los símbolos utilizados en esta herramienta

V ...... voltios

Hz ...... hertzios

A ...... amperios

no ...... velocidad sin carga

W ...... vatios

☐ ...... Construcción de clase II

---/min ..... revoluciones por minuto

\~ ...... Corriente alterna

AISLAMIENTO DOBLE PARA OFRECER UNA OPERACIÓN MÁS SEGURA

Para garantizar una operación más segura de esta herramienta eléctrica, HITACHI ha adoptado un diseño de aislamiento doble. "Aislamiento doble" significa que se han utilizado dos sistemas de aislamiento físicamente separados para aislar los materiales eléctricamente conductores conectados a la fuente de alimentación del bastidor exterior manejado por el operador. Por lo tanto, en la herramienta eléctrica o en su placa de características aparecen el símbolo "☐b las palabras "Double insulation" (aislamiento doble).

Aunque este sistema no posee puesta a tierra externa, usted deberá seguir las precauciones sobre seguridad eléctrica ofrecidas en este Manual de instrucciones, incluyendo la no utilización de la herramienta eléctrica en ambientes húmedos.

Para mantener efectivo el sistema de aislamiento doble, tenga en cuenta las precauciones siguientes:

○ Esta herramienta eléctrica solamente deberá desensamblar y ensamblarla un CENTRO DE REPARACIONES AUTORIZADO POR HITACHI, y solamente deberán utilizarse con ella piezas de reemplazo genuinas de HITACHI.

○ Limpie el exterior de la herramienta eléctrica solamente con un paño suave humedecido en agua jabonosa, y después séquela bien.

No utilice disolventes, gasolina, ni diluidor de pintura para limpiar las partes de plástico, ya que podría disolverlas.

¡GUARDE ESTAS INSTRUCCIONES Y PÓNGALAS A DISPOSICIÓN DE OTROS USUARIOS Y PROPIETARIOS DE ESTA HERRAMIENTA!

DESCRIPCIÓN FUNCIONAL

NOTA:

La información contenida en este Manual de instrucciones ha sido diseñada para ayudarle a utilizar con seguridad y mantener esta herramienta eléctrica.

NUNCA haga funcionar ni efectúe el mantenimiento de la herramienta antes de leer y comprender todas las instrucciones de seguridad contenidas en este manual.

Algunas ilustraciones de este Manual de Instrucciones pueden mostrar detalles o accesorios diferentes a los de la propia herramienta eléctrica.

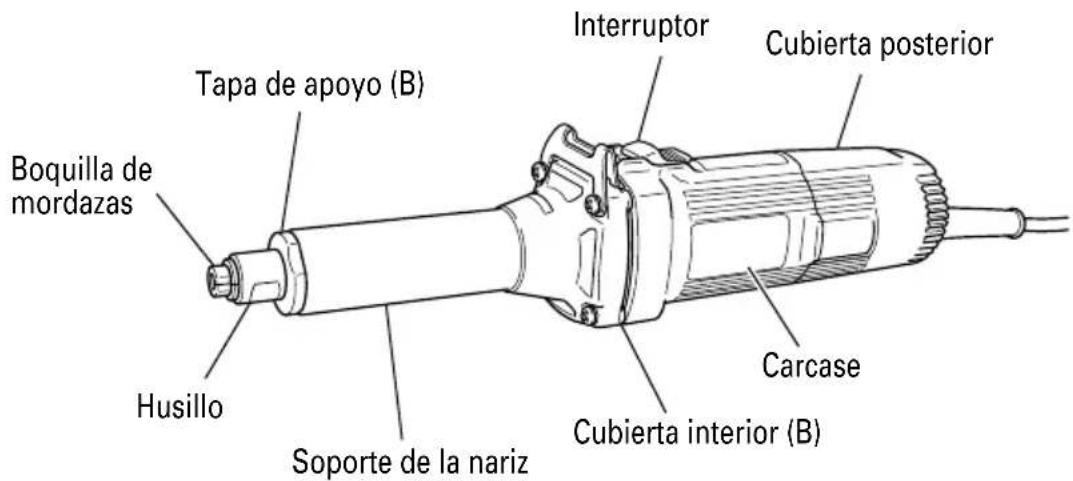

NOMENCLATURA

Tapa de apoyo (B) Boquilla de mordazas Husillo Soporte de la nariz Interruptor Cubierta posterior Carcase Cubierta interior (B)

Fig. 1

ESPECIFICACIONES

Motor Motor conmutador en serie monofásico
Fuente de alimentación 120 V CA, 60 Hz, monofásica
Corriente 4.7 A
Velocidad de marcha en vecío 29,000 / min
Diametto máximo de la muela 1" (25 mm)
Capacidad de la boquilla de mordazas convergentes	1/4" (6.35 mm)
Peso (sin cable) 3.7 lbs (1.7 kg)

ADVERTENCIA:

No utilice NUNCA una muela abrasiva, una muela de corte ni cualquier otra muela de más de 1" de diámetro. El uso de tales muelas puede provocar su rotura, aumentar el riesgo de producir lesiones resultantes del contacto con la muela o con fragmentos de muela.

MONTAJE Y OPERACIÓN

APLICACIONES

○ Acabado de matrices para trabajos de prensas, para coladas a presión y para moldeo.
○ Acabado de terrajas, herramientas y otras piezas de pequeño tamaño.
○ Rectificado interno de herramientas y piezas de máquinas.

ADVERTENCIA:

Para evitar el riesgo de sufrir lesiones de gravedad, no utilice NUNCA esta amoladora con muelas abrasivas, muelas de corte y/u hojas de sierra.

ANTES DE LA OPERACIÓN

1. Fuente de alimentación
   Cerciórese de que la fuente de alimentación que vaya a utilizar cumpla los requisitos indicados en la placa de características del producto.

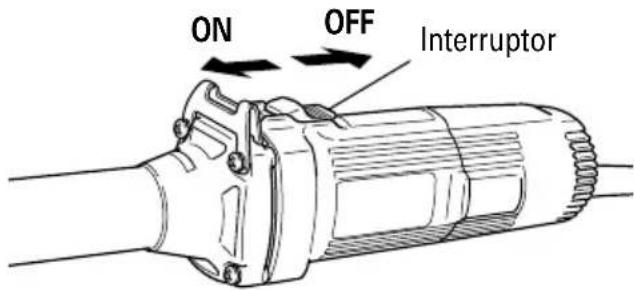

2. Interruptor de alimentación
   Cerciórese de que el interruptor de alimentación esté en la posición OFF. Si enchufase el cable de alimentación en un tomacorriente de la red con el interruptor en ON, la herramienta eléctrica comenzaría a funcionar inmediatamente, lo que podría provocar lesiones serias.
3. Cable prolongador
   Cuando el área de trabajo esté alejada de la fuente de alimentación, utilice un cable prolongador de suficiente grosor y con la capacidad nominal. El cable prolongador deberá mantenerse lo más corto posible.

ADVERTENCIA:

Si un cable esta dañado deberá reemplazar o repararse.

1. Comprobación del tomacorriente

Si el enchufe del cable de alimentación queda flojo en el tomacorriente, habrá que reparar éste. Póngase en contacto con un electricista cualificado para que realice las reparaciones adecuadas. Si utilizase un tomacorriente en este estado, podría producirse recalentamiento, lo que supondría un riesgo serio.

1. Verifique el sitio de trabajo y el área circundante

Asegúrese de verificar a fondo el área de trabajo y compruebe que se pueda trabajar en condiciones de seguridad.

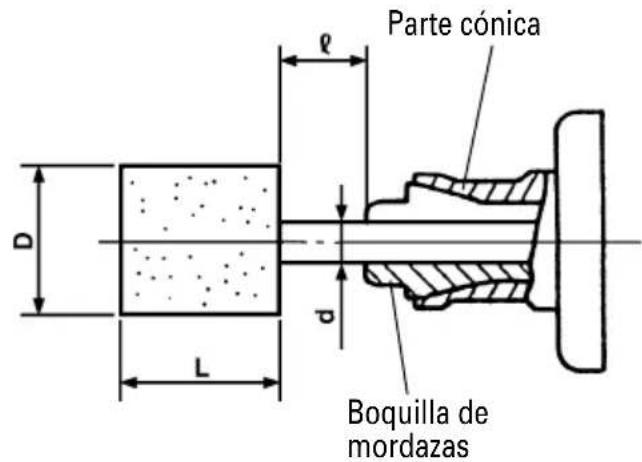

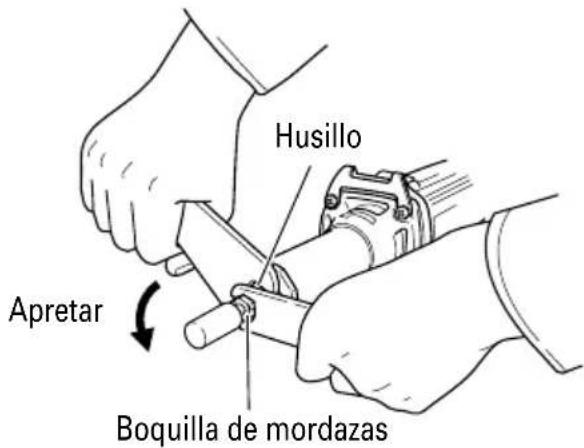

1. Instalación de una muela

ADVERTENCIA:

EL USO DE UNA MUELA DE TAMAÑO INADECUADO PUEDE PRODUCIR LA ROTURA DE LA MISMA, Y OCASIONAR LESIONES DE GRAVEDAD.

Con el fin de evitar este riesgo, refiérase a la siguiente ilustración para determinar la(s) dimensión(es) de su muela. A continuación se mencionan algunas directrices:

(a) La dimensión debe ser siempre inferior a 1/2" (13 mm). Longitudes mayores pueden producir una vibración excesiva, rotura de la muela, y el riesgo de lesiones de gravedad.
(b) Cuando la dimensión d sea 1/4" (6.35 mm), el diámetro de la muela (dimensión D) deberá ser menor que 1" (25 mm). No utilice NUNCA una muela de mayor diámetro.
(c) Cuando la dimensión d sea 1/8" (3.175 mm), el diámetro de la muela (dimensión D) deberá ser menor que 3/8" (10 mm).
(d) La dimensión L varía en función de la dimensión D. La dimensión L puede aumentar a medida que aumenta la dimensión D. Refiérase a la tabla siguiente:

(Cuando ℓ = 1/2''(13mm))

d	1/8"(3.175mm) 1/4"(6.35mm)
D	3/16" 1/4"(5mm) (6mm) (8mm) (10mm) (13mm) (16mm) (20mm) (25mm)
L	1/2"(13mm) (20mm) (20mm) (20mm) (38mm) (25mm)				1-1/2"(25mm) (20mm)	1"	1"	3/4"

Parte cónica D L d Boquilla de mordazas

Fig. 2

Las muelas pueden montarse y desmontarse utilizando las dos llaves de tuercas. (Fig. 3)

Apretar Husillo Boquilla de mordazas

Fig. 3

NOTA:

• No apretar la boquilla de mordazas convergentes insertando un eje de diámetro inferior al del eje normal (1/4" (6.35 mm)) en el manguito portaherramienta. Esto dañará a la larga la boquilla de mordazas convergentes.
• Cuando se instale una muela con eje, apretar la boquilla de mordazas convergentes después de haber aplicado una pequeña cantidad de aceite para usos (o aceite de máquinas de coser) a la parte cónica indicada en la Fig. 2.

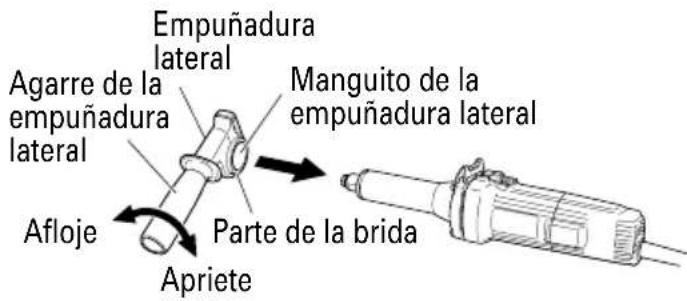

7. Utilización de la empuñadura lateral (Fig. 4)

Asegúrese de utilizar la empuñadura lateral para evitar todo riesgo de descarga eléctrica importante. Conecte la empuñadura lateral a la máquina de la siguiente manera.

(1) Afloje el agarre de la empuñadura lateral e introdúzcala en la parte de la abrazadera del clavo de la máquina desde la parte de la brida del manguito de la empuñadura lateral.
(2) Ajuste la empuñadura lateral en una posición adecuada para la operación y apriete fijamente el agarre de la empuñadura lateral.

Empuñadura lateral Manguito de la empuñadura lateral Agarre de la empuñadura lateral Manguito de la empuñadura lateral Afloje Parte de la brida Apriete

Fig. 4

OPERACIÓN DE LA AMOLADORA

1. Encendido y apagado (Fig. 5)

(1) La herramienta se enciende deslizando la palanca del interruptor hacia el lado "ON", y se apaga deslizándola hacia el lado "OFF".

(2) Cuando instale una muela nueva, "pruebe" la condición de la muela haciendo funcionar la amoladora durante 180 segundos, con la muela dirigida en dirección contraria a usted. No acerque nunca sus manos y su cuerpo a la rueda.

2. Precauciones durante el funcionamento

(1) Presionar ligeramente la muela contra el material para ser rectificado. Cuando se rectifiquen los materiales serán necesarias muchas revoluciones. Utilizar una amoladora de gran velocidad minimizando la fuerza de presión.

(2) Preparación de la muela

Después de instalar la muela, corregir el desvío del centro de la muela utilizando una reacondicionadora (venta por separado).

Si el centro de la muela fuese excéntrico, no solamente se logrará un acabado preciso sino que aumentarán las vibraciones de la amoladora disminuyendo su precisión y su duración.

Una muela obstruida o desgastada ensuciará el acabado de la superficie o disminuirá la eficiencia del material ya rectificado. Preparar de vez en cuando la muela utilizando una reacondicionadora.

MANTENIMIENTO E INSPECCIÓN

ADVERTENCIA:

• Antes de realizar el mantenimiento o la inspección de la amoladora, cerciórese de desconectar la alimentación y de desenchufar el cable de alimentación del tomacorriente.

• El uso de una muela agrietada, deformada o dañada puede ocasionar roturas de la rueda, así como lesiones de gravedad.

• Inspección de la muela

Cerciorarse de que la muela no tenga ranuras ni defectos en la superficie.

1. Inspección de los tornillos de montaje

Inspeccione regularmente todos los tornillos de montaje y asegúrese de que estén apretados adecuadamente. Si hay algún tornillo flojo, apriételo inmediatamente.

ADVERTENCIA:

La utilización de esta amoladora recta con tornillos flojos es extremadamente peligroso.

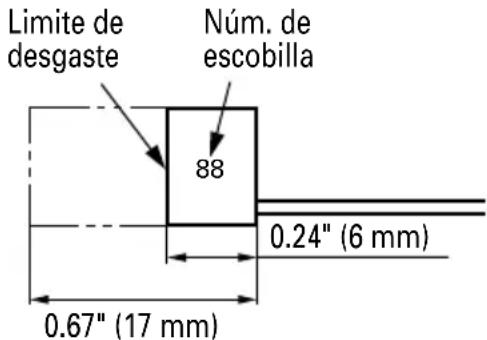

1. Inspeccionar los carbones de contacto (Fig. 6)

El motor utiliza escobillas de carbón, que son piezas fungibles. Reemplace las escobillas por otras nuevas cunado se hayan desgastado hasta su límite. Mantenga siempre limpias las escobillas para asegurar que se deslicen libremente dentro de los portaescobillas.

Limite de desgaste Núm. de escobilla 88 0.24" (6 mm) 0.67" (17 mm)

Fig. 6

PRECAUCIÓN

La utilización de esa amoladora recta con escobillas desgastadas más allá del límite dañará el motor.

NOTA:

Utilice las escobillas HITACHI Núm. 88 indicadas en la Fig. 6.

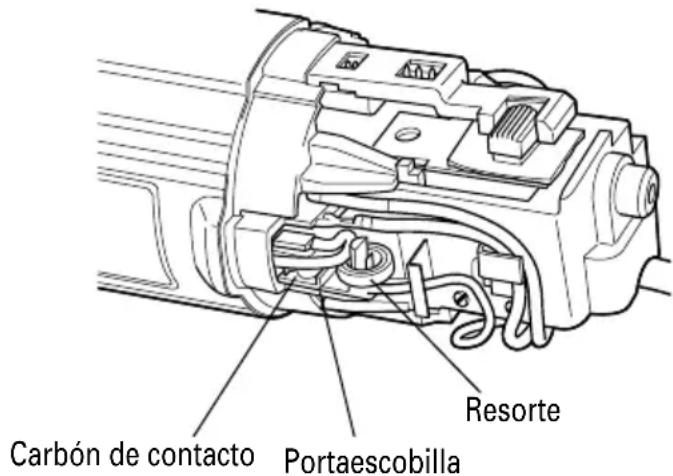

1. Reemplazo de las escobillas (Fig. 7)

(1) Afloje el tornillo autorroscante D4 que sujeta la cubierta de la cola y desmonte ésta.
(2) Emplee la llave macho hexagonal auxiliar o un pequeño destornillador para tirar del borde del resorte helicoidal que empuja hacia abajo el carbón de contacto extraiga el dorde del resorte hacia afuera el soporte del carbón de contacto.
(3) Extraiga la sección del soporte carbón de contacto en la sección del terminal del soporte del carbón de contacto y desqués extraiga el carbón de contacto de su soporte.

(1) Insert el extremo del conductor helicoidal del carbón de contacto en la sección del terminal del soporte del carbón de contacto.
(2) Insert el carbón de contacto en el soporte del mismo.
(3) Emplee la llave macho hexagonal auxiliar o un pequeño destornillador para devolver el borde del resorte helicoidal hasta la cabeza del carbón de contacto.
(4) Cierre la cubierta de la cola y apriete el tornillo autorroscante D4.

Carbón de contacto Portaescobilla Resorte

Fig. 7

1. Mantenimiento y reparación

Todas las herramientas eléctricas de calidad requieren de vez en cuando el servicio de mantenimiento o el reemplazo de piezas debido al desgaste producido durante la utilización normal. Para asegurarse de que solamente se utilicen piezas de reemplazo autorizadas, todos los servicios de mantenimiento y reparación deberán realizarse SOLAMENTE en un CENTRO DE REPARACIONES AUTORIZADO POR HITACHI.

6. Lista de repuestos

PRECAUCIÓN

La reparación, modificación e inspección de las herramientas eléctricas Hitachi deben ser realizadas por un Centro de Servicio Autorizado de Hitachi.
- Esta lista de repuestos será de utilidad si es presentada junto con la heramienta al Centro de Servicio Autorizado de Hitachi para solicitar la reparación o cualquier otro tipo de mantenimiento.
En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país.

MODIFICACIONES:

Hitachi Power Tools introduce constantemente mejoras y modificaciones para incorporar los últimos avances tecnológicos.

Por consiguiente, algunas partes pueden ser modificadas sin previo aviso.

ACCESORIOS

ADVERTENCIA:

UTILICE únicamente repuestos y accesorios autorizados por HITACHI. NO utilice NUNCA repuestos o accesorios no previstos para usar con esta herramienta. Si tiene dudas en cuanto a la seguridad de usar determinado repuesto o accesorio junto con su herramienta, póngase en contacto con HITACHI.

La utilización de otros accesorios puede resultar peligrosa y causar lesiones o daños mecánicos.

NOTA: Los accesorios están sujetos a cambio sin ninguna obligación por parte de HITACHI.

ACCESORIOS ESTÁNDAR

(1) Llave de tuercas (43/64''(17 mm)) (Núm. de código 936638) .... 1
(2) Llave de tuercas (15/32''(12 mm)) (Núm. de código 936553) .... 1
(3) Mango lateral (Núm. de código 329758) .... 1

...... de venta por separado

○ Boquilla de mordazas convergentes (para ejes de 1/8''(3.175 mm))
Las dimensiones y los métodos de manejo, a excepción del agujero del eje, son los mismos que para la boquilla de mordazas de 1/4''(6 mm).
○ Caja

NOTA:

- Las especificaciones están sujetas a cambio sin ninguna obligación por parte de HITACHI.

Item No.	Part Name Q'TY
501	WRENCH 12MM 1
502	WRENCH 17MM 1
503	SIDE HANDLE	1
504	FLANGED SLEEVE	1
505	SIDE HANDLE SLEEVE ASS'Y	1

Item No.	Part Name Q'TY
1 COLLET CHUCK 6MM 1
2 BEARING LID (B) 1
3 SPINDLE 1
4 BALL BEARING 6001VVCMPS2L 1
5 RING 1
6	TAPPING SCREW(W/SP. WASHER) D5×30	4
7 GUARD PLATE 1
8 NOSE BRACKET 1
9 BALL BEARING 6000VVCMPS2L 1
10 COUPLING 1
11 MACHINE SCREW M4×10 2
12 SPRING WASHER M4 2
13 BEARING COVER 1
14 BALL BEARING 608VVC2 1
15 INNER COVER 1
16 HEX. SOCKET SET SCREW M4×4		1
17 ARMATURE 1
18 FAN GUIDE		1
19 HEX. HD. TAPPING SCREW D4×70		2
20 STATOR		1C
21 DUST SEAL		1
22 BALL BEARING 608VVC2		1
23 SLIDE SWITCH KNOB 1
24 HOUSING		1
25 NAME PLATE		1
26 HITACHI LABEL		1
27 CARBON BRUSH		2
28 BRUSH HOLDER		2
29 SPRING		2
30 SLIDE BAR		1
31 SPRING		1
32 RUBBER RING		1
33 SLIDE SWITCH 1
34	TAPPING SCREW (W/FLANGE) D4×16	3
38 TAIL COVER		1
39	TAPPING SCREW (W/FLANGE) D4×16	1
40 SWITCH HOLDER		1
41 CORD CLIP 1
42 TUBE (D)		2
43 CORD ARMOR		1
44 CORD		1

Algunos polvos creados por el lijado mecánico, el aserrado, el esmerilado, el taladrado y otras actividades de construcción contienen sustancias químicas conocidas por le Estado de California como agentes cancerígenos, defectos congénitos y otros daños reproductores. Algunos ejemplos de estas sustancias químicas son:

• El plomo de las pinturas a base de plomo,
• El sílice cristalino de los ladrillos y cemento y otros productos de mampostería, y
• El arsénico y el cromo de la madera tratada químicamente.

El riesgo resultante de la exposición varía según la frecuencia con que se realiza este tipo de trabajo. Para reducir la exposición a esta sustancias químicas: trabaje en un lugar bien ventilado y realice el trabajo utilizando el equipamiento apropiado, tal como las máscaras para el polvo especialmente diseñados para eliminar las partículas minúsculas.

Issued by

Hitachi Koki Co., Ltd.

Shinagawa Intercity Tower A, 15-1, Konan 2-chome,
