Tipo de producto	Lavador de ojos mural
Marca	Bradley
Modelo	S19224EW
Material del lavabo	Plástico
Caudal de agua	4 a 5 1/4 GPM (15,1 a 19,9 L/min)
Presión de flujo	30 PSI min / 90 PSI max (2,0 a 6,1 bar)
Presión estática máx.	125 PSI (8,6 bar)
Conexión de entrada de agua	1 1/4" NPT (BSPP opcional)
Conexión de desagüe	1 1/4" NPT
Temperatura del agua recomendada	15,6 °C a 37,8 °C (60 °F a 100 °F)
Normas de conformidad	ANSI/ISEA Z358.1, certificado UL
Tipo de activación	Palanca de acero inoxidable (pulsador)
Dimensiones	Ver esquema en el manual (tolerancia ±3,1 mm por junta roscada)
Mantenimiento	Activación semanal, inspección mensual
Limpieza	Evitar disolventes orgánicos y alcoholes; enjuagar con agua
Piezas de repuesto disponibles	Sí (receptor, buje, grifo, cubierta, etc.)
Reparabilidad	Modular, piezas de repuesto listadas en el manual

Preguntas frecuentes - S19224EW Bradley

¿Qué presión de agua se necesita para el funcionamiento del lavador de ojos Bradley S19224EW?

La presión de flujo debe estar entre 30 PSI (2,0 bar) mínimo y 90 PSI (6,1 bar) máximo. La presión estática no debe exceder 125 PSI (8,6 bar).

¿Cómo instalar el lavador de ojos mural S19224EW?

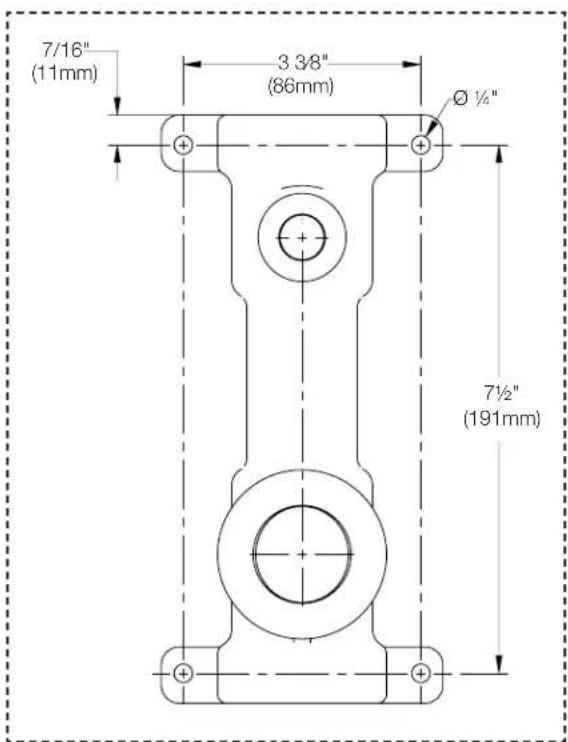

Fije el soporte mural con 4 anclajes y pernos de 1/4" (no incluidos). Conecte la entrada de agua en 1 1/4" NPT (o BSPP según opción) y el desagüe en 1 1/4" NPT. Aplique sellador en las roscas. Asegúrese de que el suministro de agua permanezca siempre abierto.

¿Cuál es la temperatura ideal del agua para su uso?

El agua debe estar tibia, entre 15,6 °C y 37,8 °C (60 °F a 100 °F). El agua demasiado fría puede provocar hipotermia en caso de exposición prolongada.

¿Cómo mantener el lavador de ojos?

Active el dispositivo cada semana para verificar el caudal y eliminar los sedimentos. Realice una inspección mensual para detectar cualquier desgaste o mal funcionamiento. Limpie solo con agua, sin disolventes ni alcoholes.

¿Qué hacer si el caudal de agua es insuficiente?

Verifique que la presión de suministro sea de al menos 30 PSI. Asegúrese de que la válvula de cierre esté abierta y que ningún obstáculo bloquee la tubería. Enjuague la tubería antes y después de la instalación.

¿Cuáles son las normas de seguridad cumplidas?

Este lavador de ojos está certificado UL y cumple con la norma ANSI/ISEA Z358.1 para equipos de emergencia. Debe instalarse de acuerdo con los códigos locales.

¿Se pueden pedir piezas de repuesto?

Sí, el manual lista las piezas de repuesto con sus referencias, como el receptor, el grifo, la cubierta antipolvo, etc. Contacte a Bradley o a su distribuidor para pedirlas.

¿Cómo activar el lavador de ojos?

El lavador de ojos S19224EW está equipado con una palanca de acero inoxidable. Tire o empuje la palanca para activar el caudal de agua. Un modelo con pedal está disponible como opción.

¿Hay una cubierta antipolvo?

El modelo S19224EW estándar no incluye cubierta, pero existen versiones con cubierta (referencias S19224PDC, S19224DC, etc.). Consulte el manual para las opciones.

¿Cuál es la garantía de este producto?

La información de garantía está disponible en el sitio web www.bradleycorp.com, en la sección « Información técnica ». Contacte a Bradley para más detalles.

MANUAL DE USUARIO S19224EW Bradley

Información previa a la instalación.... 31-32

Modelos preconfigurados Halo 33-34

Configuración del producto....35

Dimensiones 36

Instrucciones de instalación.... 37

Piezas de repuesto — Receptor y buje. 38-39

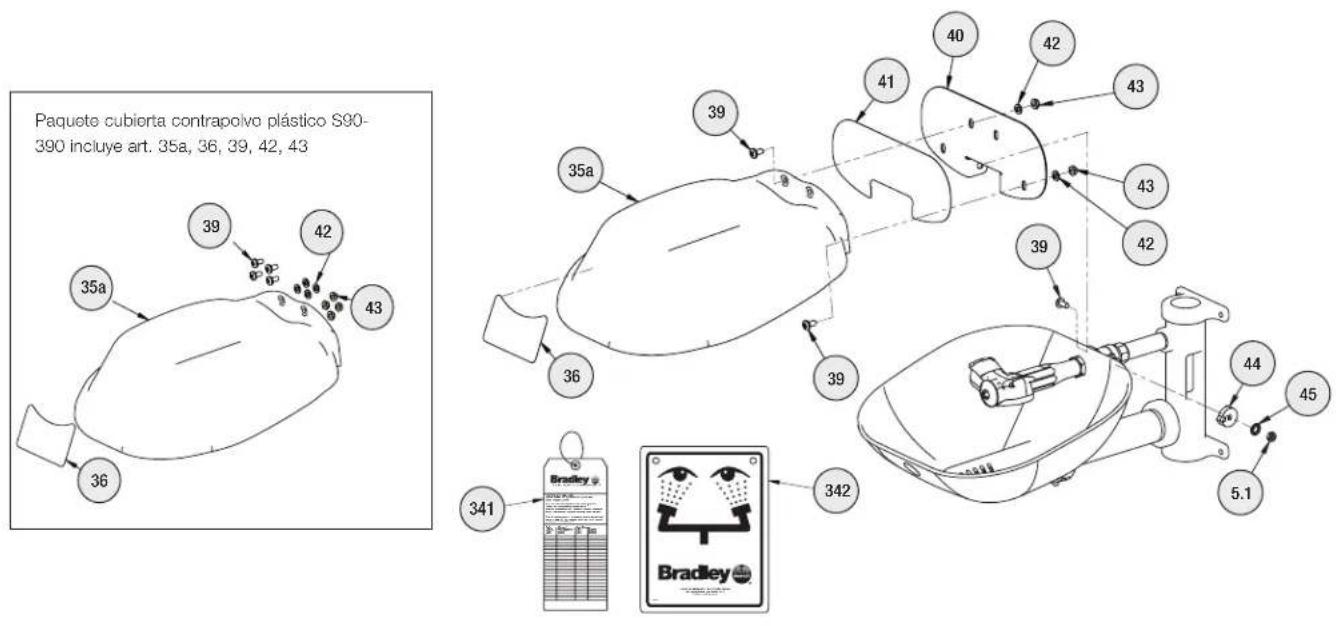

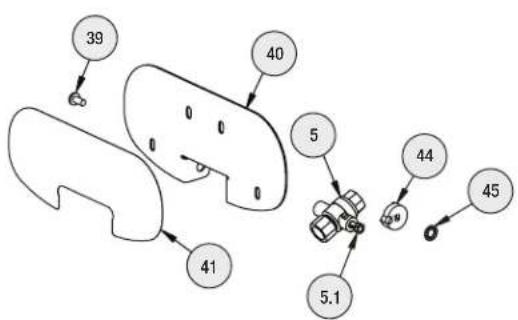

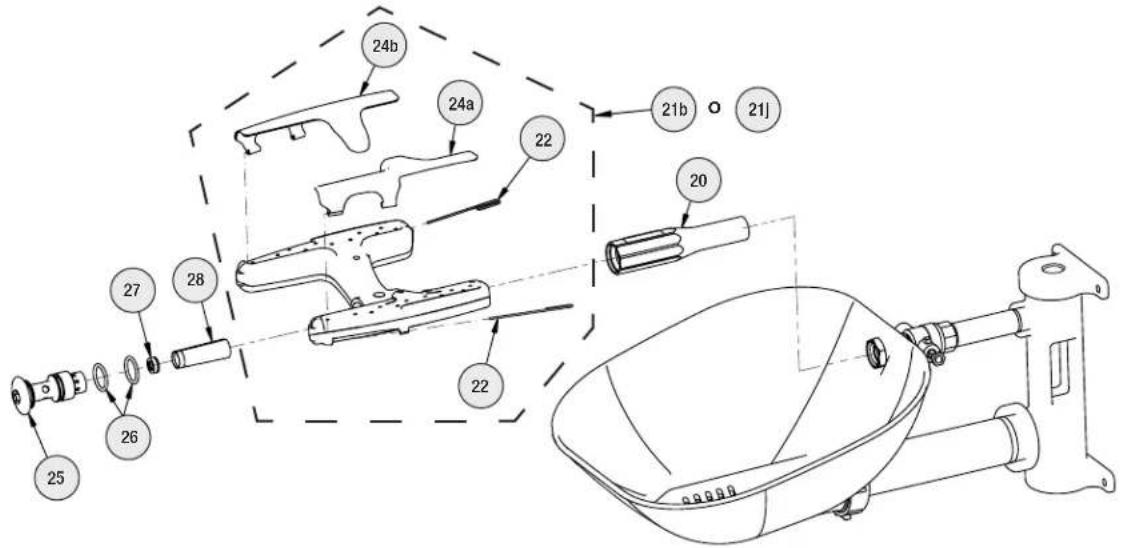

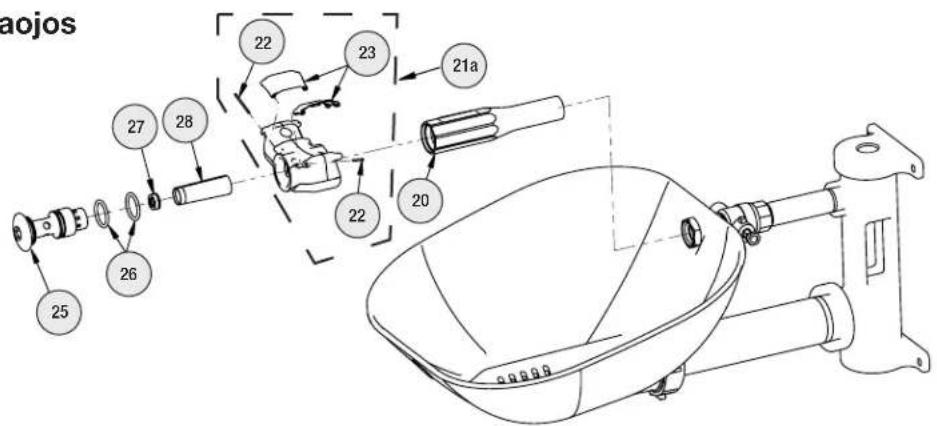

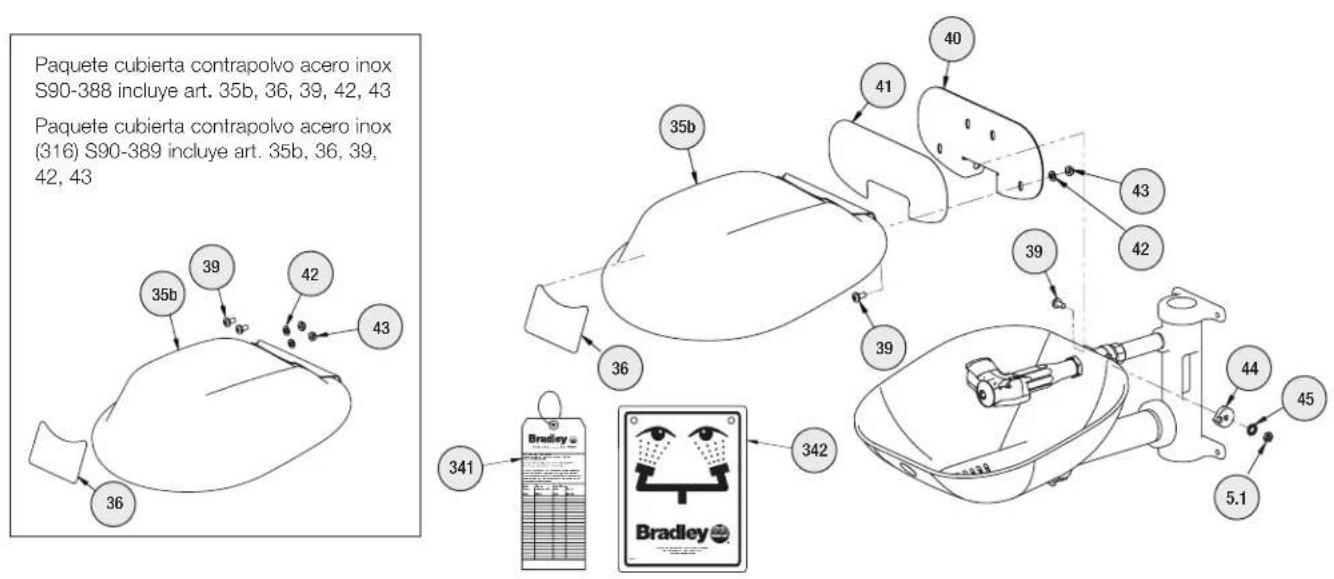

Piezas de repuesto — Lavaojos, lavaojos/rostro y cubierta contrapolvo.... 40–42

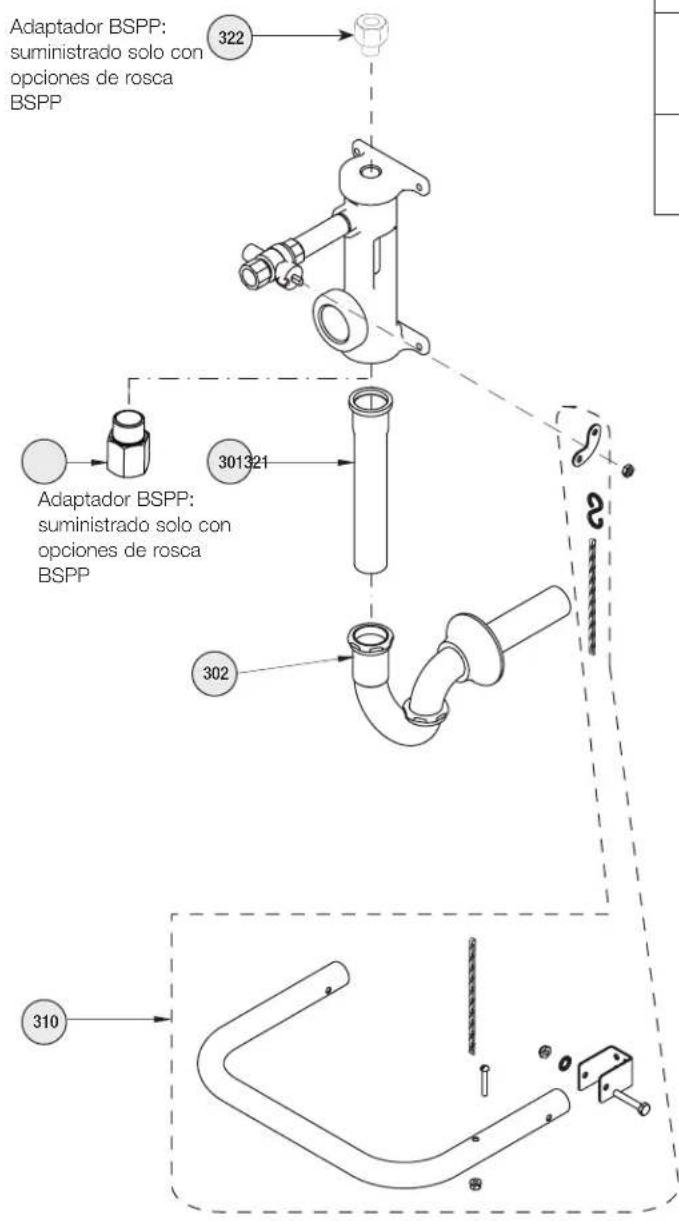

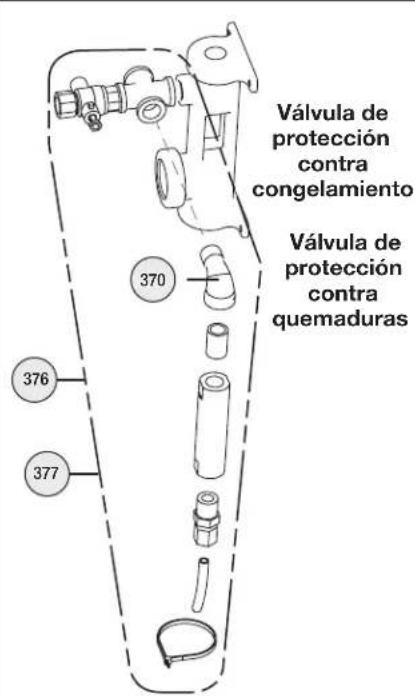

Piezas de repuesto — Drenaje y sifón en P 43

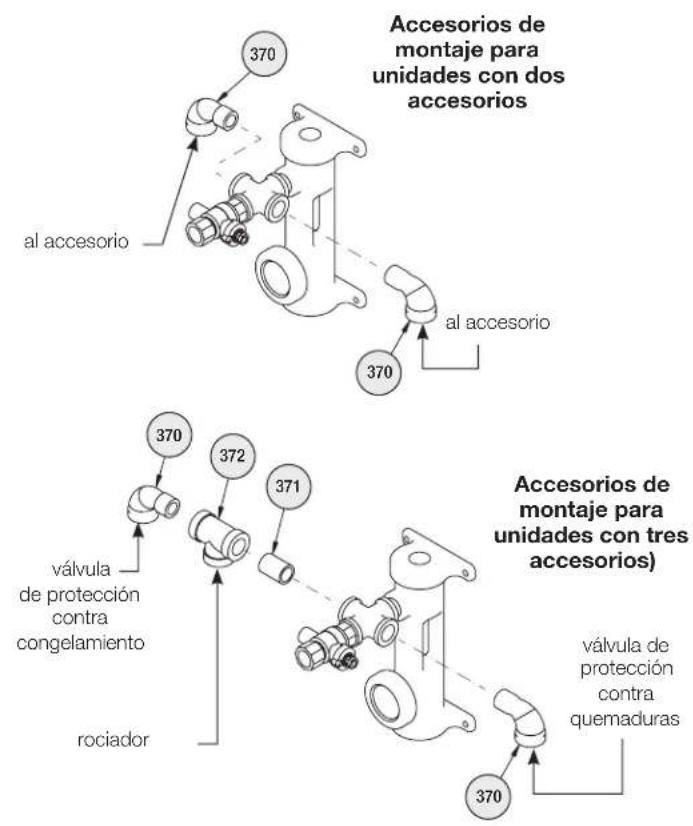

Piezas de repuesto — Accesorios opcionales....44

WARNING

Aclarar el conducto del suministro de agua antes y después de la instalación. Verificar que no haya fugas y que el flujo de agua sea adecuado. El suministro principal de agua a la unidad debe estar siempre en posición “ON” (abierto). Se deben tomar medidas a fin de evitar el corte no autorizado del suministro.

ATTENCIÓN

Los equipos de emergencia deben contar con agua tibia (entre 15,6 °C y 37,8 °C). Cualquier exposición prolongada a aguas bajo cero afecta la capacidad del cuerpo para mantener su temperatura, lo que incrementa el riesgo de hipotermia.

AVISO

Antes de instalar este producto, asegúrese de que haya espacio adecuado alrededor del producto y de que su activación no interfiera con otros productos u obstrucciones.

Evite los limpiadores que contengan solventes orgánicos, alcoholes e hidrocarburos. Enjuague con agua después de limpiar.

IMPORTANTE

La instalación y ubicación de todas las duchas, lavaojos y lavaojos/lavacara de seguridad deben cumplir con los requisitos de ANSI/ISEA Z358.1.

Lea en su totalidad este manual de instalación para garantizar una instalación adecuada. Una vez que termine la instalación, entregue este manual al propietario o al Departamento de Mantenimiento. Es responsabilidad de quien instale el equipo cumplir con los códigos para desagüe y otra códigos y ordenanzas locales.

Separar todas las piezas del material de embalaje y asegurarse que todas las piezas estén incluídas antes de desechar cualquier material de embalaje.

La norma ANSI/ISEA Z358.1 exige un suministro ininterrumpido de líquido de limpieza. Los equipos de emergencia con tuberías de Bradley requieren una presión de flujo mínima de 0,21 MPa (30 PSI).

Las válvulas con funcionamiento a resorte de autocerrado no cuentan con clasificación UL para ANSI/ISEA Z358.1.

Se deben llevar a cabo activaciones semanales de todos los equipos de emergencia conectados a la plomería para garantizar que hay un suministro de líquido de limpieza adecuado presente y liberar la tubería de suministro de cualquier acumulación de sedimento. Los equipos de emergencia se deben inspeccionar mensualmente para solucionar cualquier problema de mantenimiento; esto garantizará que los equipos están en buenas condiciones de funcionamiento y que no hay señales de desgaste.

Los trabajadores que puedan tener contacto con materiales potencialmente peligrosos deben recibir capacitación sobre la ubicación y operación adecuada de los equipos de emergencia en conformidad con la norma ANSI/ISEA Z358.1.

Para consultas sobre la operación o instalación de este producto, visite www.bradleycorp.com o llame al 1-800-BRADLEY.

Las garantías del producto se pueden encontrar e n “Información del producto” o en nuestro sitio Web, www.bradleycorp.com.

Materiales necesarios:

• (4) anclas y pernos de 14 "
- Sellador de tubería
- Presión de flujo mín. de 2,0 bar (30 psi) y máx. de 6,1 bar (90 psi)
- Presión estática máx. de 8,6 bar (125 psi)
- Tubería hacia entrada de suministro de agua de 12 " NPT (BSPP) (2,0 - 6,2 bar [30 - 90 psi])
- Tubería a la salida del desagüe NPT a 1 14 " (si se incluye con la unidad)
- OPCIONAL: Tornillería para montar el aviso de seguridad

Los códigos locales pueden exigir la instalación de una válvula de prevención de contraflujo para completar la instalación correcta. La conformidad con los códigos locales es de responsabilidad del instalador. La válvula se debe probar anualmente para verificar que funcione de manera correcta. Las válvulas de prevención de contraflujo no se incluyen con el accesorio y las puede proporcionar el contratista o las puede comprar en Bradley Corporation.

Modelos preconfigurados Halo

Número de modelo Halo	Descripción	Certificación UL según ANSI/ISEA
Lavaojos
☐ S19224EW	Lavaojos Halo, palangana de plástico	X
☐ S19224PT	Lavaojos Halo, palangana de plástico, sifón en P	X
☐ S19224B	Lavaojos Halo, palangana de acero inoxidable	X
☐ S19224BPT	Lavaojos Halo, palangana de acero inoxidable, sifón en P	X
Lavaojos con cubierta contra el polvo
☐ S19224PDC	Lavaojos Halo, palangana de plástico con cubierta contra el polvo	X
☐ S19224DC	Lavaojos Halo, palangana de acero inoxidable y cubierta contra el polvo con bisagras	X
☐ S19224DCPT	Lavaojos Halo, palangana de acero inoxidable y cubierta contra el polvo con bisagras, sifón en P	X
Lavaojos/lavacara
☐ S19224FW	Lavaojos/lavacara Halo, palangana de plástico	X
☐ S19224FWPT	Lavaojos/lavacara Halo, palangana de plástico, sifón en P	X
☐ S19224T	Lavaojos/lavacara Halo, palangana de acero inoxidable	X
☐ S19224P	Lavaojos/lavacara Halo, palangana de acero inoxidable con rociador de manguera, tubo de aspiración	X
☐ S19224TPT	Lavaojos/lavacara Halo, palangana de acero inoxidable, sifón en P	X
☐ S19224Y	Lavaojos/lavacara Halo, palangana de acero inoxidable, operado mediante mano/pie, tubo de aspiración	X
Lavaojos/lavacara con cubiertas contra el polvo
☐ S19224PDCFW	Lavaojos/lavacara Halo, palangana de plástico con cubierta contra el polvo	X
☐ S19224DCFW	Lavaojos/lavacara Halo, palangana de acero inoxidable y cubierta contra el polvo con bisagras	X
☐ S19224DCRPT	Lavaojos/lavacara Halo, palangana de acero inoxidable y cubierta contra el polvo con bisagras, sifón en P	X
Lavaojos/lavacara completamente de acero inoxidable
☐ S19224SC	Lavaojos/lavacara, palangana y cubierta de acero inoxidable Halo	X
☐ S19224SS	Lavaojos/lavacara Halo y palangana de acero inoxidable	X

Modelos preconfigurados Halo
Todos los modelos con certificación AS4775, AS/NZS 4020 incluyen rosca BSPP.

Número de modelo Halo	Descripción	Certificación IAPMO Oceana según AS4775 y AS4020
Lavaojos
☐ S19224EWZ	Lavaojos Halo, palangana de plástico
☐ S19224EWZS	Lavaojos Halo, palangana de plástico, tubería de acero inoxidable X
☐ S19224PTZ	Lavaojos Halo, palangana de plástico, sifón en P
☐ S19224PTZS	Lavaojos Halo, palangana de plástico, sifón en P, tubería de acero inoxidable
☐ S19224BZ	Lavaojos Halo, palangana de acero inoxidable
☐ S19224BZS	Lavaojos Halo, palangana de acero inoxidable, tubería de acero inoxidable X
☐ S19224BPTZ	Lavaojos Halo, palangana de acero inoxidable, sifón en P
☐ S19224BPTZS	Lavaojos Halo, palangana de acero inoxidable, sifón en P, tubería de acero inoxidable
Lavaojos con cubierta contra el polvo
☐ S19224PDCZ	Lavaojos Halo, palangana de plástico con cubierta contra el polvo
☐ S19224PDCZS	Lavaojos Halo, palangana de plástico con cubierta contra el polvo, tubería de acero inoxidable	X
☐ S19224DCZ	Lavaojos Halo, palangana de acero inoxidable y cubierta contra el polvo con bisagras
☐ S19224DCZS	Lavaojos Halo, palangana de acero inoxidable y cubierta contra el polvo con bisagras, tubería de acero inoxidable	X
☐ S19224DCPTZ	Lavaojos Halo, palangana de acero inoxidable y cubierta contra el polvo con bisagras, sifón en P
☐ S19224DCPTZS	Lavaojos Halo, palangana de acero inoxidable y cubierta contra el polvo con bisagras, sifón en P, tubería de acero inoxidable
Lavaojos/lavacara
☐ S19224FWZ	Lavaojos/lavacara Halo, palangana de plástico
☐ S19224FWZS	Lavaojos/lavacara Halo, palangana de plástico, tubería de acero inoxidable X
☐ S19224WPTZ	Lavaojos/lavacara Halo, palangana de plástico, sifón en P
☐ S19224WPTZS	Lavaojos/lavacara Halo, palangana de plástico, sifón en P, tubería de acero inoxidable
☐ S19224TZ	Lavaojos/lavacara Halo, palangana de acero inoxidable
☐ S19224TZS	Lavaojos/lavacara Halo, palangana de acero inoxidable, tubería de acero inoxidable X
☐ S19224TPTZ	Lavaojos/lavacara Halo, palangana de acero inoxidable, sifón en P
☐ S19224TPTZS	Lavaojos/lavacara Halo, palangana de acero inoxidable, sifón en P, tubería de acero inoxidable
☐ S19224YZ	Lavaojos/lavacara Halo, palangana de acero inoxidable, operado mediante mano/pie, tubo de aspiración
☐ S19224YZS	Lavaojos/lavacara Halo, palangana de acero inoxidable, operado mediante mano/pie, tubo de aspiración, tubería de acero inoxidable	X
☐ S19224PZ	Lavaojos/lavacara Halo, palangana de acero inoxidable con rociador de manguera, tubo de aspiración
Lavaojos/lavacara con cubierta contra el polvo
☐ S19224PDCFWZ	Lavaojos/lavacara Halo, palangana de plástico con cubierta contra el polvo con bisagras
☐ S19224PDCFWZS	Lavaojos/lavacara Halo, palangana de plástico con cubierta contra el polvo con bisagras, tubería de acero inoxidable	X
☐ S19224DCFWZ	Lavaojos/lavacara Halo, palangana de acero inoxidable y cubierta contra el polvo con bisagras
☐ S19224DCFWZS	Lavaojos/lavacara Halo, palangana de acero inoxidable y cubierta contra el polvo con bisagras, tubería de acero inoxidable	X
☐ S19224DCRPTZ	Lavaojos/lavacara Halo, palangana de acero inoxidable y cubierta contra el polvo con bisagras, sifón en P
☐ S19224DCRPTZS	Lavaojos/lavacara Halo, palangana de acero inoxidable y cubierta contra el polvo con bisagras, sifón en P, tubería de acero inoxidable
Lavaojos/lavacara completamente de acero inoxidable
☐ S19224SCZ	Lavaojos/lavacara, palangana y cubierta de acero inoxidable Halo X
☐ S19224SSZ	Lavaojos/lavacara Halo y palangana de acero inoxidable con activación mediante pie X

Configuración del producto

Selecciones estándares (se debe seleccionar una de cada categoría)

Configuración

□ 0 Soporte en pared estándar

Material de la tubería

□ A Acero inox NPT galvanizado con amarillo BradTect®
□ B Acero inox 304 NPT
□ C Acero inox 316 NPT
□ D Latón cromado NPT
□ F BSPP, Acero inox galvanizado con amarillo BradTec® ‡
□ G BSPP, Acero inox 304 ‡
□ J BSPP, Latón cromado ‡

Válvula

□ 1 Abertura continua (lavaojos), latón cromado
□ 2 Abertura continua (lavaojos), acero inox 316

Lavaojos - lavaojos/rostro

□ A Lavaojos Halo
□ B Lavaojos/rostro Halo
□ D Lavaojos Halo, horquilla acero inox 304 NPT
□ E Lavaojos/rostro Halo, horquilla acero inox 304 NPT
□ F Lavado ocular y facial de acero inoxidable 304 Halo, horquilla acero inox 304 NPT
□ G Lavaojos Halo, horquilla acero inox 316 NPT
☐ H Lavaojos/rostro Halo, horquilla acero inox 316 NPT
□ J Lavado ocular y facial de acero inoxidable 316 Halo, horquilla acero inox 316 NPT

Receptor y cubierta contrapolvo

□ A Receptor plástico, sin cubierta contrapolvo
□ B Receptor plástico, cubierta contrapolvo plástico
□ D Receptor acero inox 304, sin cubierta contrapolvo
□ E Receptor acero inox 304, cubierta contrapolvo acero inox 304
□ F Receptor acero inox 304, cubierta contrapolvo plástico
□ G Receptor acero inox 316, sin cubierta contrapolvo
☐ H Receptor acero inox 316, cubierta contrapolvo acero inox 316
☐ J Receptor acero inox 316, cubierta contrapolvo plástico
□ 0 Sin receptor, sin cubierta contrapolvo

Activación

□ A Manija acero inox 300
□ B Manija acero inox 316
□ D Manija acero inox 300 con pedal acero inox 300*

Desecho

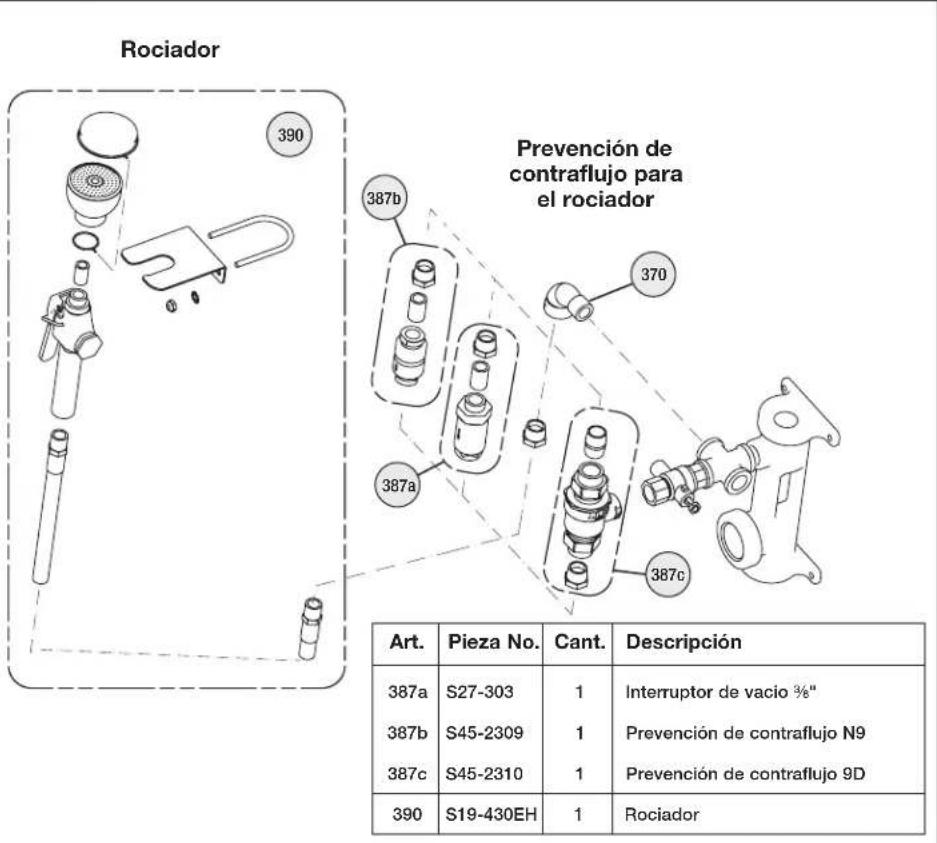

Rociador y prevención de contraflujo

□ A Rociador con interruptor de vacío
□ B Rociador con prevención de contraflujo N9
□ C Rociador con prevención de contraflujo 9D
□ D Rociador sin prevención de contraflujo
□ 0 Sin rociador, sin prevención de contraflujo

Protección contra congelamiento y contra quemaduras

□ N Válvulas de protección contra congelamiento
□ P Válvulas de protección contra quemaduras
□ R Válvulas de protección contra congelamiento y contra quemaduras
□ 0 Sin válvulas de protección contra congelamiento, sin válvulas de protección contra quemaduras

* No disponible con configuraciones de instalaciones para minusválidos.
± No disponible en los Estados Unidos.

NPT = National Pipe Thread (Estándar nacional de

roscas para tuberías)

BSPP = Estándar británico de roscas paralelas para

tuberías (no disponible en los Estados Unidos)

Todas las selecciones hechas a través del configurador

están únicamente certificadas por UL conforme a la norma ANSI/ISEA Z358.1

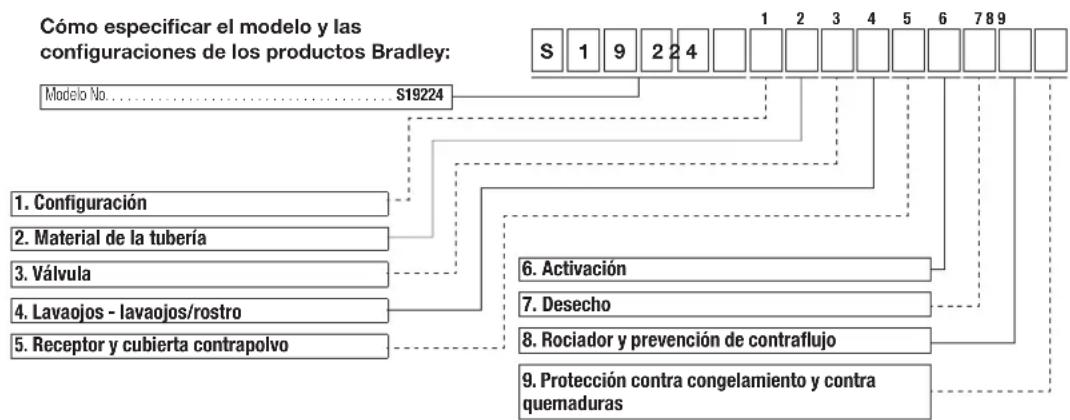


Dimensiones

S19224 se muestra con receptor plástico

S19-430EH Rociador Activación Pedal

Pure mechanical linkage diagram without any text, numbers, or symbols

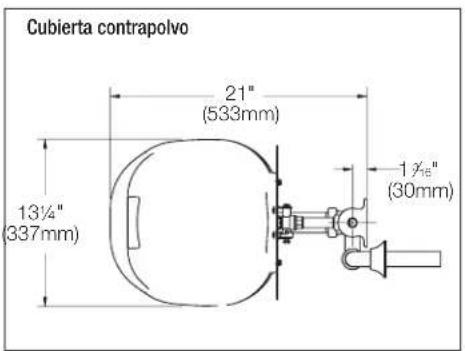

Cubierta contrapolvo 21" (533mm) 13¼" (337mm) 1½" (30mm)

El flujo del agua
Lavaojos 4-5 14 gpm
Lavaojos/rostro 4-5 14	gpm
Lavado de cuerpo 2-8	gpm

Todas las dimensiones asumen el enganche de rosca estándar. Las variaciones en la fabricación permiten +/- 3,1 mm ( 18 ) por junta roscada. Para encontrar la tolerancia de una dimensión, agregue el número de juntas roscadas entre una dimensión y multipliquelo por 3,1 mm ( 18 ).

1 Montaje – Lavaojos

Se muestra una unidad lavaojos estándar. Las otras unidades son similares.
Usar una almohadilla de agarre alrededor de la tubería al apretar para evitar estropearla.
√ Aplicar sellador de tubería a todas las juntas de tubería de rosca macho. No deje que el sellador se derrame sobre el borde de los tubos.
BSPP = Estándar británico de roscas paralelas para tuberías (no disponible en los Estados Unidos)

½" NPT debajo de la entrada de suministro o adaptador ½" BSPP cuando se especifique la opción Pernos de ¼" (ctd. 4) suministrados por el instalador 1¼" NPT debajo de la entrada de suministro o adaptador 1¼" BSPP cuando se especifique la opción Salida de drenado de 1¼" NPT Drenado de 1¼" NPT 3,3/8" (96mm)

Piezas de repuestor — Receptor y buje

El transversal (artículo n° 3) se usa sólo con válvulas contra congelamiento o quemaduras y accesorios para mangueras. Receptor plástico con buje Receptor acero inox con buje

Lista de piezas — Receptor y buje

BSP = British Standard Pipe Thread (Estándar británico de roscas para tuberías) (No disponible en los Estados Unidos)

Art.	Pieza No.	Ctd.	Descripción
1	111-096		1 Buje
1	111-097	1 Buje acero inox
1	111-103	1 Buje acero inox 316
1	111-098	1 Buje acero inox pulido
2a	113-006LQ	1 Tubería 12" × 312"
2a	113-965	1 Tubería 12" × 312" acero inox
2a	113-1211	1 Tubería 12" × 312" acero inox 316
2a	113-596	1 Tubería 12" × 312" cromado
2b	113-006LG	2 Tubería 12" × rosca exterior
2b	113-867	2 Tubería 12" × rosca exterior en acero inox
2b	113-1210	2 Tubería 12" × rosca exterior en acero inox 316
2b	113-006AW	2 Tubería 12" × rosca exterior cromado
3	169-1090	1 Transversal 12"
3	169-1091	1 Transversal 12" acero inox
3	169-1098	1 Transversal 12" acero inox 316
3	169-1097	1 Transversal 12" cromado
4	300-0393	2 Tápon 12" cromado
4	153-230	2 Tápon 12" acero inox
4	153-460	2 Tápon 12" acero inox 316
5	S27-327	1 Válvula 12" con tuerca
5	S27-328	1 Válvula 12" acero inox 316 con tuerca
5	S27-329		1 Valvula de protección contra congelamiento 12" con tuerca
5	S27-330		1 Valvula de protección contra quemaduras 12" con tuerca
5.1	110-215		1 Tuerca
5.1	110-248	1 Tuerca	acero inox 316

Art.	Pieza No.	Ctd.	Descripción
10a	113-1202	1	Tubería 114" × 11" rosca extremo
10a	113-1203	1	Tub. 114" × 11" acero inox rosca extremo
10b	113-1204		1 Tubería 114" × 7" rosca extremo
10b	113-1205		1 Tubería 114" × 7" acero inox rosca extremo
10b	113-1206		1 Tub. 114" × 7" cromado rosca extremo
10b	113-1212		1 Tub. 114" × 7" acero inox 316 rosca extremo
10c	169-724	1	Tápon 114" pintado galvanizado
10c	269-251	1	Tápon 114" cromado
10c	269-238	1	Tápon 114" acero inox
10c	269-1402	1	Tápon 114" acero inox 316
11a	110-239	1	Tuerca, plástico
11b	110-240	1	Tuerca, acero inox
11b	110-242		1 Tuerca, acero inox 316
12	125-176		1 Arosello
13 11	-099	1 Soporte Receptor aluminio
13 11	-100	1 Soporte Receptor pintado aluminio
13 11	-101	1 Soporte Receptor acero inox
13 11	-102	1 Soporte Receptor acero inox 316
14	124-082		1 Junta
15a	187-320	1	Receptor plástico
15b	S90-393		1 Receptor acero inox (incluye art. 14)
15b	S90-394		1 Receptor acero inox 316 (incluye art. 14)
16	160-467		4 Tornillo
17	110-115a		Tuerca 12" NPSM latón cromado (ctd. la req.)
17 110-238			Tuerca 12" NPSM acero inox (ctd. la req.)
17	110-241		Tuerca 12" NPSM acero inox 316 (ctd. la req.)

Paquete receptor plástico S90-395 incluye art. 10a, 11a, 12, 15a

15a 12 11a 10a

Paquete receptor acero inox 300 Serie S90-391 incluye art. 10b, 11b, 12, 13, 14, 15b

Paquete receptor acero inox 316 Serie S90-392 incluye art. 10b, 11b, 12, 13, 14, 15b

15b 13 14 12 11b 10b

Piezas de repuesto — Lavaojos

aojos 25 26 27 28 22 23 21a 22 20

Piezas de repuesto — Lavaojos/rostro

24b 24a 22 21b 21l 20 22 27 28 26 25

Paquete S65-339 incluye art. 26, 27, 28

Paquete S88-068 incluye art. 25, 26, 27, 28

Paquete S88-070 incluye art. 25, 26, 27, 28 (316 ss)

Paquete tapa protectora lavaojos S45-2675 incluye art. 22 and 23

Paquete tapa protectora lavaojos/rostro S45-2676 incluye art. 22, 24a and 24b

24b 24a 22 22

Piezas de repuesto — Cubierta contrapolvo plástico

Paquete cubierta contrapolvo plástico S90- 390 incluye art. 35a, 36, 39, 42, 43 35a 39 42 43 36 35a 39 41 40 42 43 43 42 39 36 39 44 45 5.1 341 342 Bradley

Piezas de repuesto — Cubierta contrapolvo acero inox

Paquete cubierta contrapolvo acero inox S90-388 incluye art. 35b, 36, 39, 42, 43 Paquete cubierta contrapolvo acero inox (316) S90-389 incluye art. 35b, 36, 39, 42, 43 35b 39 42 43 36 35b 36 39 40 41 43 42 39 44 45 5.1 341 342 Bradley

Paquete Manija incluye art. 39, 40, 41, 44, 45, 5, 5.1

Paquete S08-390 (para las unidades con válvula de latón)

Paquete S08-391 (para las unidades con válvula de acero inox)

Paquete S08-392 (para las unidades con válvula de protección contra congelamiento de latón)

Paquete S08-393 (para las unidades con válvula de protección contra congelamiento de acero inox)

Paquete S08-394 (para las unidades con válvula de acero inox 316 y manija)

Paquete S08-395 (para las unidades con válvula de protección contra congelamiento de acero inox 316 y manija)

39 40 5 44 45 41 5.1

Lista de piezas — Lavaojos, lavaojos/rostro y cubierta

Art.	Pieza No. Ctd.	Descripción
20	171-001	1	Cuerpo
20	171-002	1	Cuerpo acero inox
20	171-003	1	Cuerpo acero inox 316
20	171-004	1	Cuerpo pulido
21a	S05-190	1	Lavaojos (incluye)
22	juego de repuesto	2	Pasador de pivote
23	juego de repuesto	2	Tapa protectora
21b	S05-192	1	Lavaojos/rostro (incluye)
22	juego de repuesto	2	Pasador de pivote
24a	juego de repuesto	1	Tapa protectora derecha
24b	juego de repuesto	1	Tapa protectora izquierda
21j	S05-205 (utilizado en accesorios 304SS y 316SS)	1	Conjunto de boquillas rociadoras de acero inoxidable 316 para ojos y cara (incluye)
22	juego de repuesto	2	Pasador de pivote
24a	juego de repuesto	1	Tapa protectora derecha
24b	juego de repuesto	1	Tapa protectora izquierda
25	115-158	1	Tapa
25	115-159	1	Tapa acero inox
25	115-164	1	Tapa acero inox 316
25	115-165	1	Tapa pulido

Art.	Pieza No. Ctd.	Descripción
26	125-157 2 Arosello
27	125-175 1 Control del flujo
28	S65-340 1 Filtro (paquete de 3)
35a	juego de	1	Cubierta plástico
35b	repuesto	1	Cubierta acero inox
35b	juego de	1	Cubierta acero inox 316
	repuesto
36	114-097 1 Etiqueta (cubierta)
39	160-389	ctd. la req. ctd. la req.	Tornillo 14 -20 x 12 " acero inox
39	160-469		Tornillo 14 -20 x 12 " acero inox 316
40	S08-385	1	Manija acero inox (incluye art.) 41, 44, 45, 5.1)
40	S08-388	1	Manija acero inox 316 (incluye art.) 41, 44, 45, 5.1)
41	114-096 1 Etiqueta
42	142-002AV ctd. la req.		Arandela
43	161-060	ctd. la req. ctd. la req.	Tuerca acero inox
43	161-062		Tuerca acero inox 316
44	153-372R 1 Adaptador Válvula
44	153-372R316	1 Adaptador Válvula acero inox 316
45	142-002DA 1 Rondana de seguridad
341	204-421 1 Etiqueta de emergencia
342	114-051 1 Aviso	de seguridad
342	114-015E	1 Aviso de seguridad (No disponible en los Estados Unidos)

Piezas de repuesto y ista de piezas -- Drenaje, sifón en P y pedal

Adaptador BSPP: suministrado solo con optiones de rosca BSPP 322 301321 302 310

Art. Pieza No. Ctd. Descripción
301 269-167 1		Tubo de aspiración
302 269-142 1		P-trap
310 S39-395 1		Pedal
321 169-1117 1 BSPP-NPT 1-1/4" 303SS321 169-1118 1 BSPP-NPT 1-1/4" 316SS
322 169-1119 1 BSPP-NPT 1⁄2" 303SS322 169-1120 1 BSPP-NPT 1⁄2" 316SS

Piezas de repuesto — Accessorios opcionales

Accesorios de montaje para unidades con dos accesorios 370 al accesorio 370 al accesorio 370 370 372 371 válvula de protección contra congelamiento rociador Accesorios de montaje para unidades con tres accesorios) 370 válvula de protección contra quemaduras

Art.	Pieza No.	Cant.	Descripción
370	169-025	la req.	Codo 12 "
370	269-241	la req.	Codo 12 " acero inox
370	269-1396	la req.	Codo 12 " acero inox 316
370	169-862	la req.	Codo 12 " cromado
371	113-006LG	1 Tubería 12 " x cierre
371	113-867	1 Tubería 12 " x cierre acier inox
371	113-1210	1 Tubería 12 " x cierre acier inox 316
371	113-006AW	1 Tubería 12 " x cierre cromado
372	169-838	1 T 12 "
372	169-1100	1 T 12 " acero inox
372	269-280	1 T 12 " cromado
372	169-1099	1 T 12 " acero inox 316

Válvula de protección contra congelamiento 370 Válvula de protección contra quemaduras 376 377

Art.	Pieza No.	Descripción
376 contra congelamiento	S45-1986	Válvula de protección
377 contra quemaduras	S45-1989	Válvula de protección

Rociador 390 387b 370 387a 387c Prevención de contraflujo para el rociador Art. Pieza No. Cant. Descripción 387a S27-303 1 Interruptor de vacio ¾" 387b S45-2309 1 Prevención de contraflujo N9 387c S45-2310 1 Prevención de contraflujo 9D 390 S19-430EH 1 Rociador
