MANUAL DE USUARIO A-12 XPower

Plumero/Secador motorizado multipropósito manual de usuario

Al usar aparatos eléctricos, especialmente cuando hay niños o animales, siempre se deben tomar precauciones de seguridad básicas para reducir el riesgo de incendio, descarga eléctrica y lesiones personales, que incluyen, entre otros, los siguientes:

• NO use accesorios que no sean para uso con la Plumero/Secador. Solo use accesorios recomendados o vendidos por el fabricante.
• NO intente realizar ningún servicio o mantenimiento que no esté delineado en el manual de instrucciones.
• ADVERTENCIA: Para reducir el riesgo de descarga eléctrica: Úselo solo en interiores. NO lo use al aire libre.
• ADVERTENCIA: esta Plumero/Secador no está diseñada para ser utilizada por niños. Se requiere ensamblaje y operación para adultos. Para reducir el riesgo de lesiones, es necesaria una supervisión cuidadosa cuando se usa un electrodoméstico cerca de niños.
• NO lo use como un juguete.
• NO abandone el aparato cuando esté enchufado. Desenchúfelo del tomacorriente cuando no esté en uso y antes de repararlo.
• NO use cables de extensiones con este aparato.
• NO desenchufe la unidad tirando del cable, para desenchufar, sujete el enchufe, no el cable.
• ADVERTENCIA: Nunca use la Plumero/Secador con un cable o enchufe dañado, o después de que el artefacto funcione mal o se caiga, o se dañe de cualquier manera. Regrese a un centro de servicio autorizado para el servicio, el examen, la reparación o el ajuste eléctrico o mecánico.
• Para desconectar, coloque todos los controles en la posición de apagado ("O"), luego retire el enchufe de la toma de corriente.
• NO tire o cargue con el cable, use el cable como asa, cierre una puerta del cable o tire del cable alrededor de bordes o esquinas afiladas. NO haga funcionar el artefacto sobre el cable. Mantenga el cable alejado de superficies calientes.
• NO manipule el enchufe o el artefacto con las manos mojadas.
• Tenga especial cuidado cuando limpie las escaleras.
• PELIGRO: NO exponga la Plumero/Secador a la lluvia o al agua.
• NO use ni almacene la Plumero/Secador donde pueda caerse o ser arrastrada a la bañera o al fregadero o al agua estancada. Si la Plumero/Secador cae en el agua, desenchúfela. NO toque el agua. Mantenga las unidades fuera del baño y NO opere en un piso mojado o en una superficie mojada.
• NO lo use para recoger líquidos inflamables o combustibles, como la gasolina, ni lo use en áreas donde puedan estar presentes. NO recoja nada que esté ardiendo o fumando, como cigarrillos, fósforos o cenizas calientes.
• Desenchufe antes de conectar las boquillas y la manguera.

Instrucciones de seguridad (Continuación)

- ADVERTENCIA: NO coloque ningún objeto en las aberturas. Mantenga la ropa suelta, joyas y cabello lejos de las aberturas de la Plumero/Secador. NO lo use con ninguna abertura bloqueada; manténgalo libre de polvo, pelusa, cabello y cualquier cosa que pueda reducir el flujo de aire.

Servicio de electrodomésticos con doble aislamiento

Un aparato con doble aislamiento está marcado con uno o más de los siguientes: Las palabras “AISLAMIENTO DOBLE” o el símbolo de aislamiento doble (cuadrado dentro de un cuadrado).

En un aparato con doble aislamiento, se proporcionan dos sistemas de aislamiento en lugar de puesta a tierra. No se proporciona ningún medio de puesta a tierra en un aparato con doble aislamiento. Tampoco se debe agregar un medio de conexión a tierra al aparato. El mantenimiento de un electrodoméstico con doble aislamiento requiere extremo cuidado y conocimiento del sistema, y solo debe ser realizado por personal de servicio calificado. Las piezas de repuesto para un aparato con doble aislamiento deben ser idénticas a las piezas que reemplazan.

Para reducir el riesgo de descarga eléctrica, este aparato tiene un enchufe polarizado (una clavija es más ancha que la otra). Este enchufe encajará en un tomacorriente polarizado de una sola manera. Si el enchufe no encaja completamente en el tomacorriente, invierta el enchufe. Si aún no encaja, comuníquese con un electricista calificado para instalar el tomacorriente adecuado. No cambies el enchufe de ninguna manera.

Símbolo de aislamiento doble

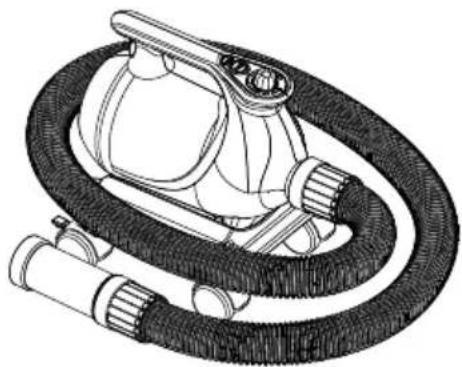

Introducción de Plumero/Secador/secador motorizado multipropósito

• La XPOWER Plumero/Secador/Secador Motorizado Multipropósito produce un flujo de aire potente para aplicaciones interminables con varios accesorios de boquilla.
• Es ideal para quitar el polvo, bombear aire y secar una variedad de superficies con su potencia y flexibilidad.
• Con un flujo de aire de alta presión, también está diseñado para ayudar a secar una mascota bañada en su hogar.

- Juego de filtros extra x 1

- Boquillas • Plumero/S

- Manual de usuario x 1

* Para el modelo A-12 y A-16 solamente.

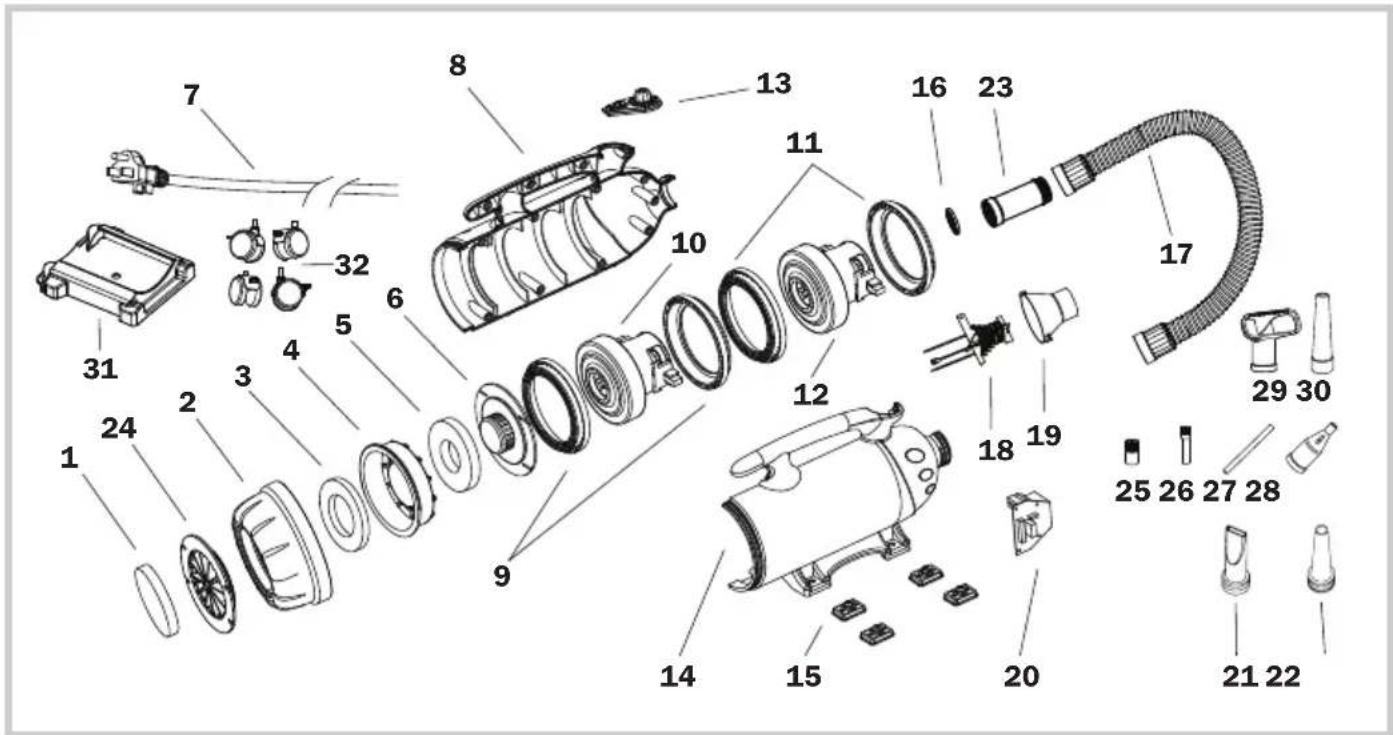

(14) Carcasa izquierda
(15) Pie de goma
(16) Cubierta de la rejilla de salida
(17) Manguera
(18) Elemento de calefacción**
(19) Túnel del elemento de calefacción**
(20) Tablero PCB
(21) Boquilla plana
(22) Boquilla cónica
(23) Conector de

Boquilla****
(24) Cubierta de la rejilla de entrada****
(25) Cepillo estándar***
(26) Cepillo de detalle***
(27) Adaptador de paja***
(28) Boquilla de flujo cónico***
(29) Boquilla cuadrada***
(30) Boquilla estándar***
(31) Carro****
(32) Ruedas****

Manual de instalaciones y operaciones

Fuente de Alimentación

Clasificación de Amperaje

Este aparato consume una electricidad de alto amperaje de 8 A de 17 A (Ver página 14: Especificación Técnica). También debe verificar si el circuito de alimentación de su edificio puede soportar el consumo total de energía de todos los dispositivos, incluido este electrodoméstico.

Selección de tomas de corriente

Asegúrese de tener una toma de corriente con una clasificación de amperaje compatible y configuración de fusibles.

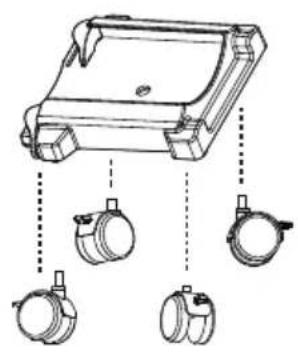

Instalación de el carro (Para modelo A-12 / A-16)

- Puede equipar el Plumero/Secador a el carro para un uso conveniente.

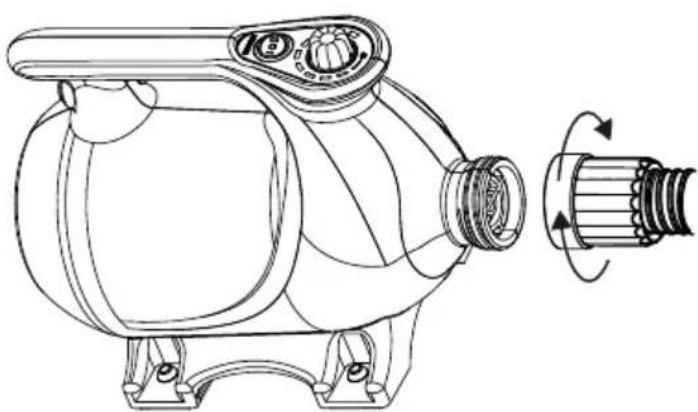

Instalación de la manguera

- Atornille la manguera en la salida de aire de la Plumero/Secador. Apriete la puesta.

Manual de instalaciones y operaciones (Continuación)

Instalación de Boquilla

Para modelo A-5:

Conecte la boquilla a la salida de aire de la manguera.

El cepillo estándar debe estar unido a la boquilla estándar.

La boquilla de flujo cónico, el adaptador de paja y el cepillo de detalle deben usarse juntos.

• Coloque el adaptador de paja en la boquilla de flujo cónico.
• Inserte el cepillo de detalle dentro del otro extremo del adaptador de paja.
• Coloque todo el conjunto de boquillas en el Plumero/Secador.

Para modelo A-12 y A-16:

Conecte el conector de la boquilla entre el adaptador de la boquilla y la boquilla.

Manual de instalaciones y operaciones (Continuación)

Instalación de una extensión (Opcional) (Continuación)

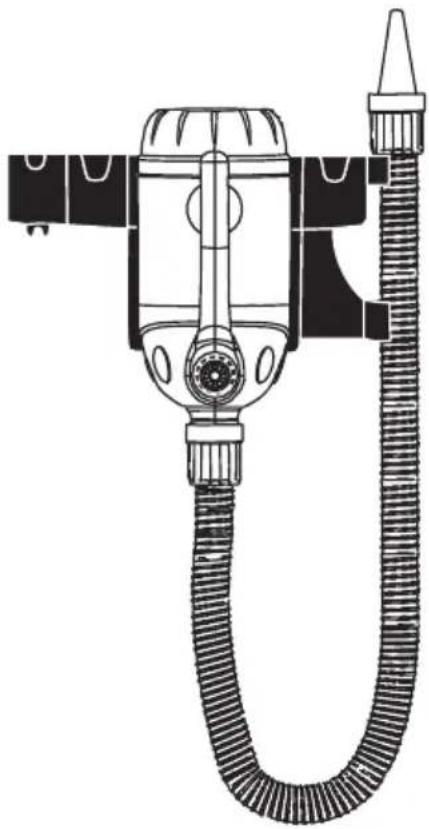

Montaje en Pared* (B-WMK-2)

- Puede montar la Plumero/Secador en la pared con un montaje en pared para ahorrar espacio y un uso conveniente.

* El montaje en pared (B-WMK-2) se vende por separado.

Placa de interruptor

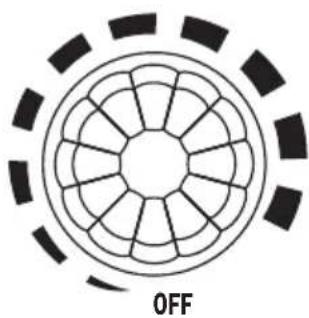

Interruptor de Velocidad

• Gire a la posición "OFF" para apagar el soplador de mascotas. Gire a cualquier posición de velocidad para encender el soplador de mascotas.
• Gire en el sentido de las manecillas del reloj para ajustar la velocidad deseada.

|| O I

Interruptor del calentador

• Gire a la posición “0” para apagar el calentador.
• Gire a otras posiciones para encender el calentador. "I"/"II" es la velocidad más baja/alta.

Manual de instalaciones y operaciones (Continuación)

Comience su Trabajo

Antes de Encender el Plumero/Secador:

Por favor, sostenga el manguera con fuerza y señale un área segura.

Quitar el Polvo de una computadora u otros dispositivos (Ver página 5: Descripción de las piezas)

Boquillas recomendadas: boquilla estándar o boquilla cónica, cepillo estándar, boquilla de flujo cónico, adaptador de paja y cepillo de detalle.

• Desarme la computadora (u otros dispositivos deseados) y coloque la computadora (uotros dispositivos deseados) en un lugar al aire libre (recomendado).
• Instale la boquilla estándar y encienda el Plumero/Secador con la configuración de velocidad más alta. Aproximadamente empolva la superficie de la computadora (uotros dispositivos deseados).
• Para modelo A-5, instale el cepillo estándar en la boquilla estándar para eliminar las suciedades difíciles. Cambie a la boquilla de flujo cónico con adaptador de paja y pincel de detalle instalado para limpiar los lugares de arrastre. Cambie a la boquilla estándar nuevamente para desempolvar toda la superficie.

Se usa como secadora después del lavado de autos (Ver página 5: Descripción de las piezas)

Boquillas recomendadas: boquilla estándar o boquilla cónica, y boquilla plana.

• Instale la boquilla estándar o la boquilla cónica y encienda el Plumero/Secador con la configuración de velocidad más alta. Elimine el agua de los ángulos ciegos y los huecos de las ventanillas, los marcos de las puertas, los faros, las rejillas, los retrovisores exteriores, las llantas, etc.
• Cambie a boquilla plana para eliminar el agua de la superficie exterior del automóvil.

Se Usa como Secador de Pelo para Mascotas (Ver página 5: Descripción de las piezas)

Boquillas recomendadas: boquilla estándar o boquilla cónica, y boquilla plana.

• Etapa de Secado Forzado: En esta etapa, las mascotas se han bañado y están saturadas con agua pesada. El flujo de aire a alta presión puede eliminar el agua pesada de manera eficiente. Puede obtener aire a alta presión instalando la boquilla estándar o la boquilla de la cuchilla de aire y secar a la configuración de velocidad más alta de la máquina.
• Etapa de finalización: En esta etapa, la mayoría del agua pesada en las mascotas se ha eliminado en la etapa de secado forzado, pero todavía hay algo de humedad. La temperatura ambiente y el flujo de aire suave de alto volumen pueden ayudar a vaporizar el resto de la humedad o a suavizar y moldear.
• Para el modelo B-24 y B-123, puede lograr un flujo de aire a alta temperatura utilizando el elemento de calefacción. Para otros modelos, gire a la configuración de velocidad más alta durante alrededor de 10 minutos para el flujo de aire calentado por el motor.

Manual de instalaciones y operaciones (Continuación)

Comience su Trabajo (Continuación)

- Para lograr un flujo de aire suave de gran volumen, cambie a una boquilla redonda y reduzca la velocidad de la máquina.

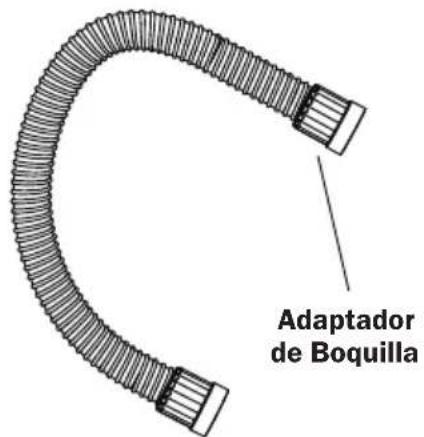

Adaptador de Boquilla

Consejos

- Sostenga el adaptador de boquilla para evitar las áreas calientes de la manguera.

Instrucciones de mantenimiento del usuario

Se recomienda un mantenimiento frecuente en este aparato. El incumplimiento de las instrucciones de mantenimiento puede ocasionar una falla en el aparato e invalidar su garantía.

• Cuando no esté en uso, desenchúfelo y guárdelo en un lugar interior fresco y seco. Asegúrese de que esté fuera del alcance de los niños.
• Antes de realizar cualquier tarea de mantenimiento o limpieza, desconecte siempre el Plumero/Secador de su fuente de alimentación.
• Utilice un paño húmedo para limpiar la superficie de la carcasa. No limpie la unidad directamente con agua.
• Compruebe si las cubiertas de la rejilla están limpias. Elimine la suciedad o cualquier otro objeto que pueda bloquear la entrada de aire y la salida de aire.

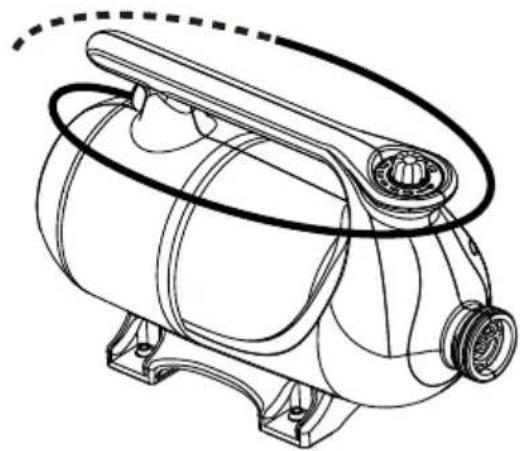

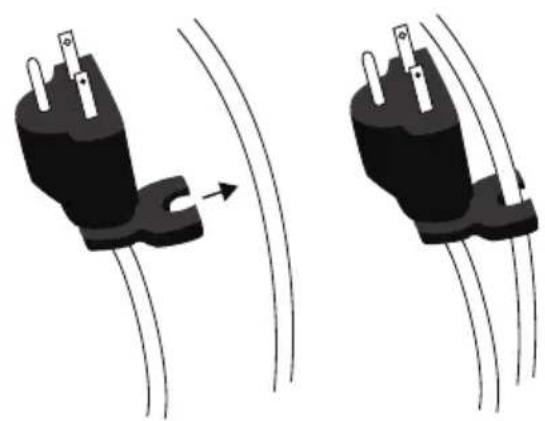

Organización del cable

- Envuelva el cable de alimentación alrededor del mango en la parte superior de la carcasa para su almacenamiento después del uso.

- Utilice el clip conveniente ubicado en el extremo del cable para asegurarlo en su lugar.

Mantenimiento de accesorio de boquilla

• Compruebe si las boquillas están limpias. Elimine la suciedad o cualquier otro objeto que pueda bloquear la boquilla.
• Guarde la boquilla en un recipiente sellado y coloque el contenedor en un lugar interior seco y fresco. Asegúrese de que esté fuera del alcance de los niños.

Instrucciones de mantenimiento del usuario (Continuación)

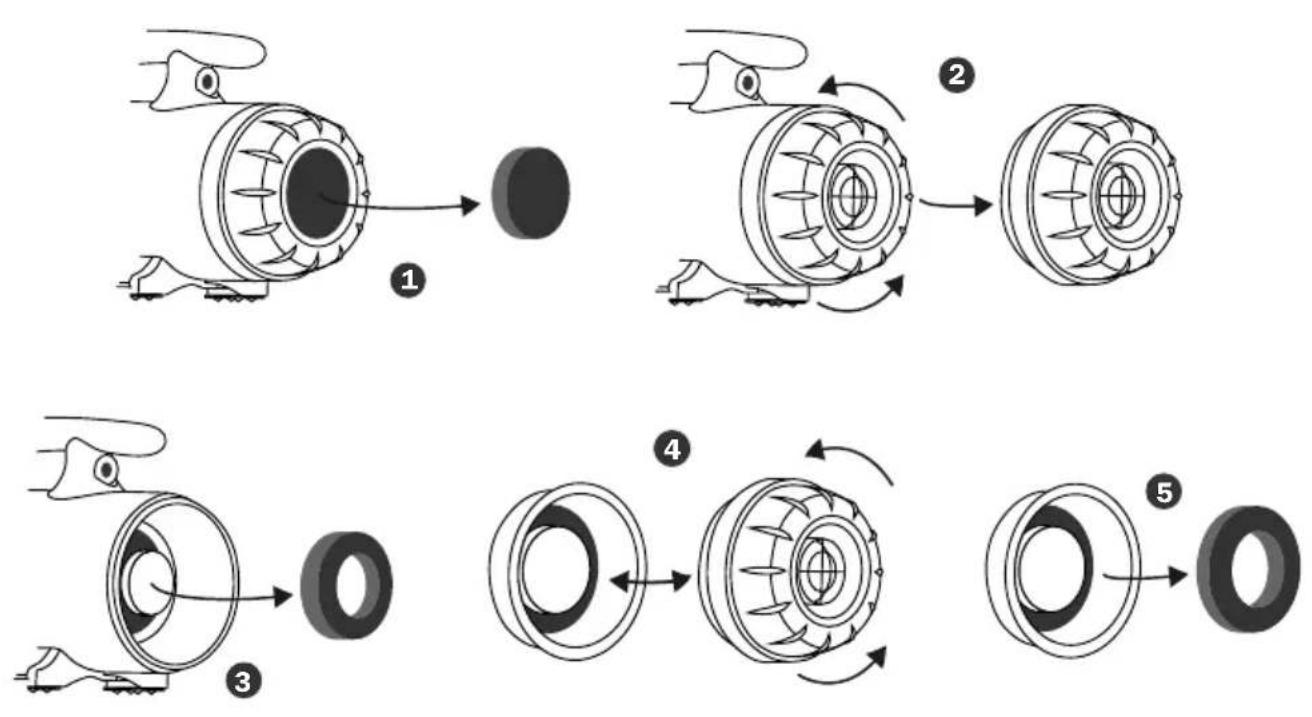

Mantenimiento del Filtro

Tres filtros están en la parte posterior (entrada) de la máquina. Para garantizar el mejor rendimiento, debe limpiar o reemplazar los filtros con frecuencia. (Ver página 5: Descripción de las piezas). Siga las instrucciones a continuación para sacar los filtros:

Para modelo A-12 y A-16:

① Saque el filtro de entrada desde el final de Plumero/Secador.

Para todos los demás modelos:

① Saque el filtro de entrada desde el final de Plumero/Secador.
② Desatornille la cubierta trasera.
③ Sacar el filtro de motor de la ranura.
④ Desatornille la cubierta anti-polvo de la cubierta posterior.
⑤ Sacar el filtro de caja de la caja de polvo.

Instrucciones de mantenimiento del usuario (Continuación)

Mantenimiento de manguera

A B ①

Mantenga siempre la manguera alejada de productos químicos, luz solar, rayos ultravioleta, temperaturas extremas y bordes filosos.

Si se rompe la manguera, se puede arreglar con los siguientes métodos:

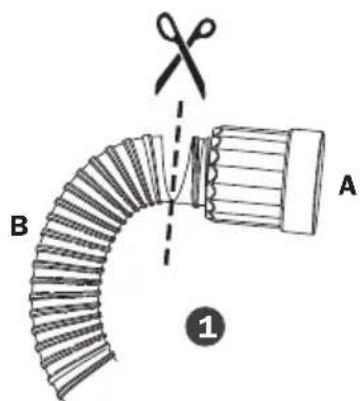

① Recorte la manguera rota en dos extremos, A y B.

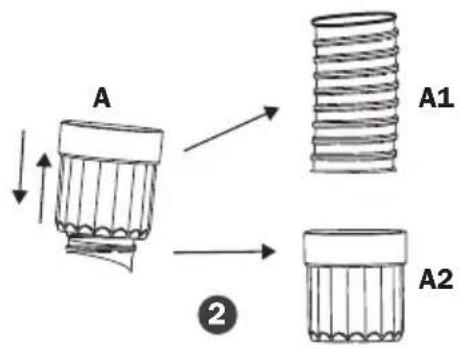

② Saque A1 de A2.
③ Inserte B en A2.

PROBLEMA POSIBLE CAUSA SOLUCIÓN

El Scador no arranca	No hay electricidad. Check for power supply.
	El cable de alimentación no está enchufado correctamente.	Remove and reconnect the power cord.
	El interruptor automático del tomacorriente o circuito de potencia salta.	Desconecte la Plumero/ Secador al tomacorriente. Restablezca el interruptor de circuito y vuelve a conectar.
	El interruptor térmico se activa.	Apague la máquina y desenchúfela. Limpie o reemplace los filtros. Enchufar y úsela de nuevo después de que la máquina se haya enfriado por completo.
La unidad funciona pero la velocidad / ruido es anormal	La entada de aire o la salida de aire está bloqueada.	Retire el bloqueo y limpie o reemplace los filtros.
	Las brochas de carbón del motor están desgastadas.	Entrar en contacto con XPOWER para obtener más ayuda.
	Fuga en la manguera. Intente reparar la fuga o reemplace la manguera. (Ver página 13: Mantenimiento de manguera)
La unidad funciona pero la máquina se calienta mucho	El motor produce calor y calienta la máquina después de un uso prolongado.	Apagar la máquina. Úsela de nuevo después de que la máquina se haya enfriado por completo.

Si la solución de problemas propuesto no resuelve su problema, por favor póngase en contacto con XPOWER o otras entidades autorizadas por XPOWER para obtener instrucciones más detalladas al respecto.

Especificación técnica

NÚMERO DE MODELO	A-5 A-12 A-16
Voltaje / Frecuencia	115 V~ 60Hz
Amperaje 8.0 A 12.0 A 19.0 A
Fuerza de motor 2 HP 4.5 HP 6 HP
Clasificación del flujo de aire	100 CFM* 220 CFM* 320 CFM*
Control de velocidad	2 Velocidades Velocidad variable
Elemento de calefacción	N/A 2 configuracións N/A
Longitud del Manguera	5 pies / 1.5 m 16 pies / 5.0 m	30 pies / 9.1 m
Longitud del cable	5 pies / 1.5 m 10 pies / 3.0 m	15 pies / 4.5 m
Carcasa	ABS		ABS + PC
Dimensiones de la unidad (L) x (W) x (H)	10.3 x 5.2 x 8.0 pulgadas / 26.2 x 13.2 x 20.3 cm	11.9 x 9.2 x 11.8 pulgadas / 30.1 x 23.3 x 29.9 cm	15.6 x 9.2 x 11.8 pulgadas /39.6 x 23.3 x 30.0 cm
Peso de la unidad	4.8 lbs. / 2.2 kg	11.7 lbs. / 5.3 kg	18.5 lbs. / 8.4 kg
Certificación de seguridad	ETL/C-ETL		N/A

* CFM (Cubic Feet per Minute): Pies cúbicos por minuto.
Si su(s) producto(s) no está(n) listado(s) arriba, por favor visite la página web www.xpower.com para mayor información.

Garantía limitada de XPOWER (EE.UU.)

GARANTÍA LIMITADA DE 1 AÑO

Los productos de la marca XPOWER adquiridos en los Estados Unidos de distribuidores autorizados incluyen una garantía limitada de 1 año. Póngase en contacto con XPOWER para confirmar la información de su garantía sobre su(s) producto(s).

Esta garantía limitada cubre defectos en materiales y mano de obra en los productos de la marca XPOWER, comprados únicamente en LOS EE.UU. La póliza de garantía local (si existiese) en su país cubrirá los productos adquiridos fuera de los Estados Unidos.

IMPORTANTE:

(1) Por favor complete el registro de su garantía en línea antes de usar el aparato. Visite www.xpower.com/service-support/warranty-registration.
(2) Esta Garantía Limitada se aplica a su tiempo apropiado. Póngase en contacto con XPOWER o visite www.xpower.com para obtener más información.

Los artículos mencionados pero no limitados a continuación no están cubiertos por la garantía:

(1) Cable de alimentación, filtros o cualquier otro componente considerado como “partes consumibles” por XPOWER.
(2) Uso y desgaste normal.
(3) Problemas que resulten, directa o indirectamente, a discreción de XPOWER, relativos a:

(3.1) Causas externas como accidentes, abusos, mal uso o problemas con el suministro de energía eléctrica.
(3.2) Desmontaje, reparación o modificación no autorizada por XPOWER.
(3.3) Uso que no esté de acuerdo con las instrucciones del producto que se indican en el Manual de usuario.
(3.4) El incumplimiento de las instrucciones del producto o la falta de mantenimiento necesario señalado en el Manual de usuario.

Antes de ponerse en contacto con XPOWER, por favor trate una o más de las siguientes opciones:

(1) Consulte este manual de usuario y siga las instrucciones de la guía de solución de problemas.
(2) Acceda a www.xpower.com para obtener más consejos e información que podría ser útil para resolver sus problemas.

Si necesita ayuda adicional por parte de XPOWER, por favor:

(1) Envíe un correo electrónico a [e-mail].
(2) Llame al departamento de servicio al cliente de XPOWER EE.UU. al 855-855-8868 o otros números proporcionados en www.xpower.com.
(3) Visite la oficina central de XPOWER EE.UU. en 240 Clary Ave., San Gabriel, CA 91776 o la dirección más reciente proporcionada en www.xpower.com.

Por favor tenga a la mano su comprobante de compra original y los números de serie de su(s) producto(s) cuando se ponga en contacto con XPOWER.

Si se le indica que debe proceder con la devolución de la unidad para su reparación o reemplazo, por favor:

(1) Solicite un número de autorización de devolución de mercancías o RMA (Return-Merchandise-Authorization).
(2) Utilice el embalaje original o uno equivalente, pague por adelantado los gastos de envío por su propia cuenta a la dirección proporcionada por XPOWER, con el número RMA en la etiqueta de envío o en el embalaje.
(3) Incluya todas las piezas y componentes originales.

XPOWER inspeccionará, evaluará y determinara las reparaciones necesarias y el costo aplicable, si lo hubiere. Para los productos bajo garantía, la compañía pagará por el envío del (los) producto(s) reparado(s) o reemplazado(s) a usted, en caso de que utilice una dirección dentro de los Estados Unidos. En caso contrario, se le enviará el (los) producto(s) bajo su propio costo.
