MANUAL DE USUARIO X47ATR XPower

Instrucciones de seguidad

ADVERTENCIA: LEAY GUARDE Este MANUAL ANTES DE USAR Este PRODUCTO.

El usuario de produits electricos puede createpeligros que incluyen, pero no se limitan a,lesiones, incendios,descargas electricas.El incumplimiento de estas instruccionesuede dañar y/o perjudicar su functonamento y anular la garantía.

• Antes de operar, retire todo el material de embalaje y compruebe si hay algo ndo que pudiera haber occurrido durante el envio orialquier articulo faltante.
• Revise la fuente de alimentacion para asegurar de que coincide con las specifications del aparato.
• NO utilise ningún ventilador con un cable o enchufe dañado. Deseche el ventilador o devuélvalo a un centro de servicios autorizado para su examen y/o reparación.
• Utilícelo únicamente en los tomacorrientes protegidos con interruptor de circuito de falla a tierra (GFCI). Póngase en contacto con un electricista calificado para la verificacion y / o la instalacion de un receptaclevo GFCI si esnecessary.
• NO coloque el cable debajo de la alfombra. NO cubra el cable con alfombras, corredores o revestimientos similares. NO en rute el cable debajo de muebles o aparatos. Coloque el cable alejado del area de transito o de pas y donde no se vaya a tropezar.
• Adecido para uso con control de velocidad de estadoSolido.
• NO toque este aparato ni el enchufe con las manos mojadas o@mrientras esté parado en agua.
• NO utilise el aparato en agua estancada.
• NO utilise el producto en和地区donde seutilice oalmacenegasolina, pintura uotros bienes y objetos inflamables.
• NO inserte ni permitteda que objetosenetren en ninguna abertura deventilacion o escape, ya que podra dañar el aparato y anular la garantia.
• NO cubra la entrada o calidad de aire del aparato.
• NO dirija el flujo de aire al rostro o cuerpo de personas.
• NO permita que los niños juguen alrededor este aparato.
• APARATO DE FUNCIONAMIENTO AUTOMÁTICO - Para reducir el riesgo de lesiones, desconnecte la fuente de alimentación antes de realizar el mantenimiento.
• Retire el cable de alimentacion del tomacorriere electrico agarrando y tirando solamente del extremo del enchufe del cable de alimentacion, NO tire del cable directamente.
• NO intente reparar o ajustarylvania eletrica o mecanica de este aparato, ya que this could result in a guarantia.
• Si el aparato está danado o funciona mal, NO continue su uso. Desconecte el producto de la toma electrica. Consulte la guía de solución de problemas opongase en contacto con XPOWER.
• Cuando el aparato no se enquiryre en uso, almacenelo en un area seca, lejos de

la exposión a la luz solar, temperatura extrema y humedad, como como de otros ambientes extremos.

• NO se debe apilar mas de quatre unidades de este electrodométrico.
• Se pueda Obtener un manual de instrucciones electrónico a工程技术 del Sitio web www.xpower.com.

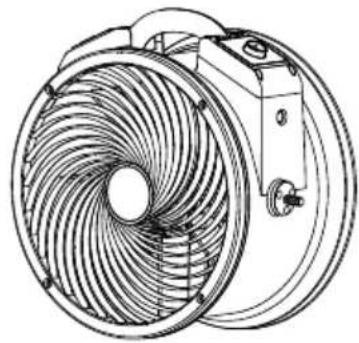

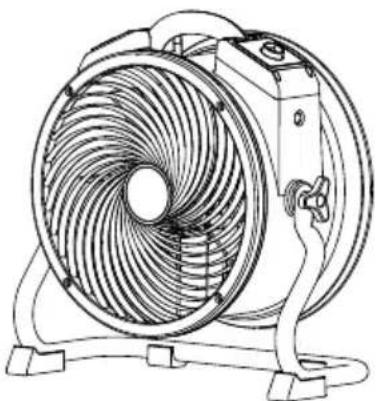

Artículos incluidos

Ventilador Axial x 1*

- Ventilador Axial x 1**

- Manual de usuario x 1 - Carro.

• Soporte x 1 - Manija de Soporte x 2 - Zapata de Goma x 2*

• Solo para Modelo X-39AR, A-39AR.
  ** Solo para Modelo X-47ATR.

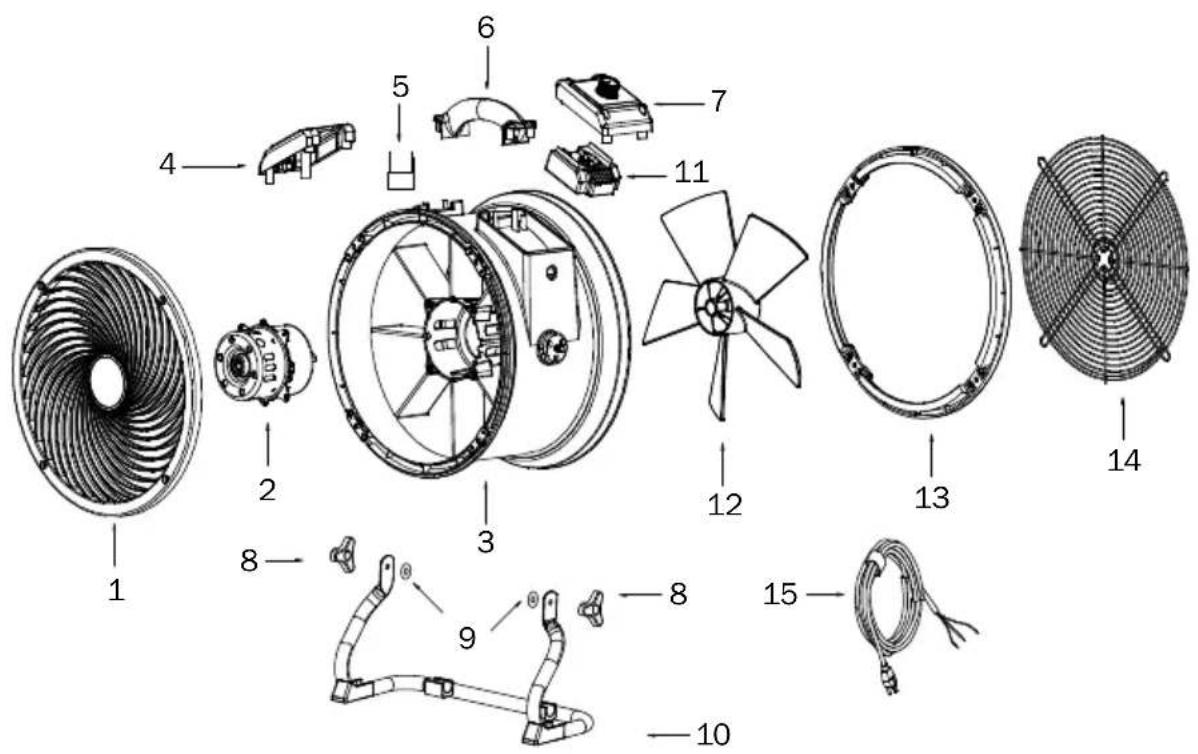

Descripción de las piezas

(1) Parrilla frontal
(2) Motor
(3) Carcasa
(4) Receptáculo electrico adicional
(5) Capacitador

(6) Manija de carcasa
(7) Placa de interruptor
(8) Manija de soporte
(9) Zapata de Goma (10) Soporte
(11) Placa de circuito

(12) Ventilador
(13) Cubierta trasera
(14) Parrilla trasera
(15) Cable de alimentación

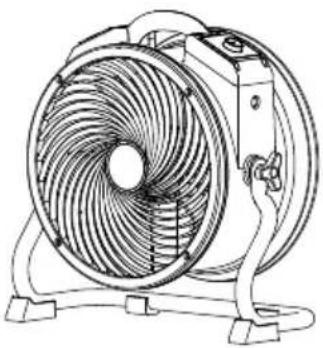

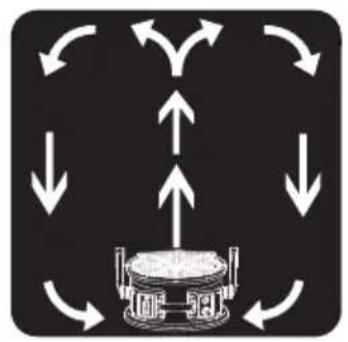

Introduccion del Ventilador Axial

• Los Ventiladores Axiales XPOWER está disénados para encontrar una circulación de aire y una ventilación eficientes con su flujo de aire enfocado de alta y larga distancia.
• Esperfecto para la circulación y ventilación de aire en trabajo de limpieza / sanecimiento, control de aire acondicionado y más.

Manual de instalaciones y operaciones

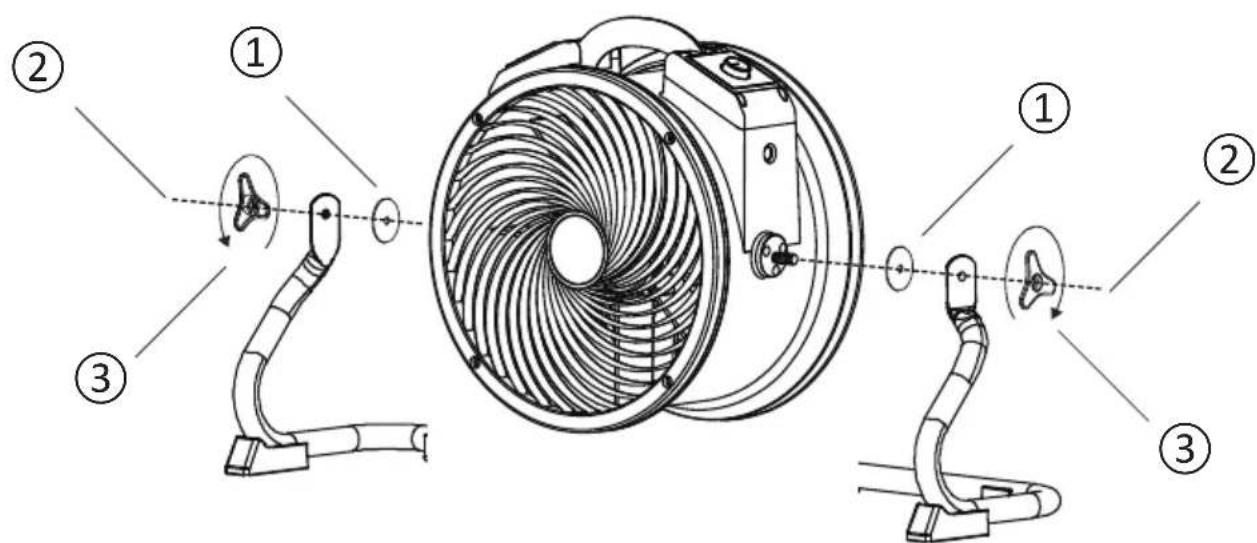

Instalacion del soporte*

① Coloque冲动 arandelas de goma en los pernos areds lados de la unidad.
② Alinee el bastidor con el ventilador axial.
③ Sujete la connexion con el manija de soporte.

• Solo para Modelo X-39AR, P-39AR.

Placa de interruptor

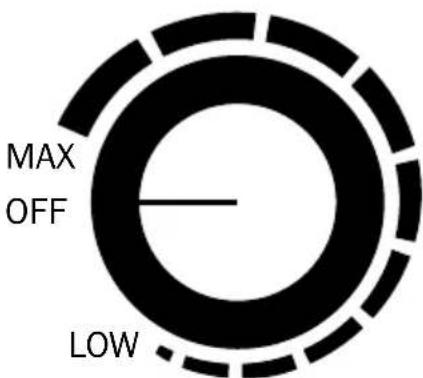

Interruptor de velocidad variable

• Gire a la posicion "OFF" para apagar el purificador de aire. Gire a cualquier positions de velocidad para encender el purificador de aire.
• Gire en el sentido de las manecillas del reloj para ajustar la velocidad deseada. "MAX" es la velocidad más alta y "LOW" es la velocidad más baja.

Manual de instalaciones y operaciones (Continuación)

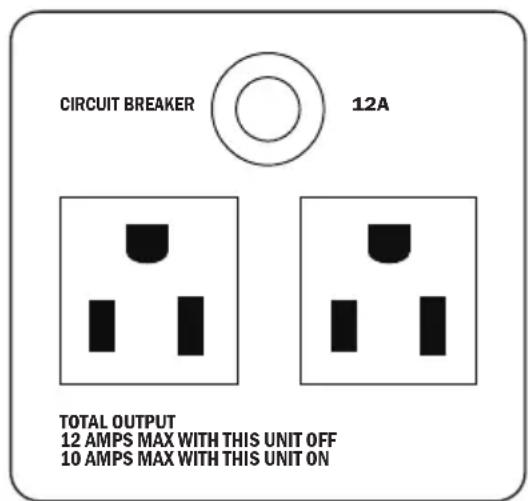

Receptáculo electrico adicional

• Otros aparatos peuvent connectarse a los receptáculos electricos adiciones y funciona aun si el ventilador axial este encendido o apagado. Sin embargo, el amperaje totalDebe ser menor al amperaje indicado. Modelos differentes poder tener instrucciones differs.
• Si el ventilador axial o el aparato enchufadodea de funciona, presione el BOTON DEREINICIO para reiniciar el circuito.

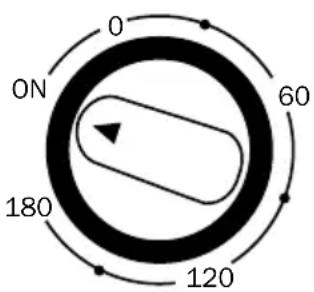

Interruptor de temporizador*

• Gire en el sentido de las manecillas del reloj para ajustar el minutero enquirya regresiva hasta que se detenga de forma automatica.
• El temporizador puede ajustarse hasta a 180 instantos (3 horas).

• Cuando el minutero alcance la posicion "0", launidad dejará de trabajo. En la posión "ON",funcionaráconstantamente.

• Solo para modelos X-47ATR.

Manual de instalaciones y operaciones (Continuación)

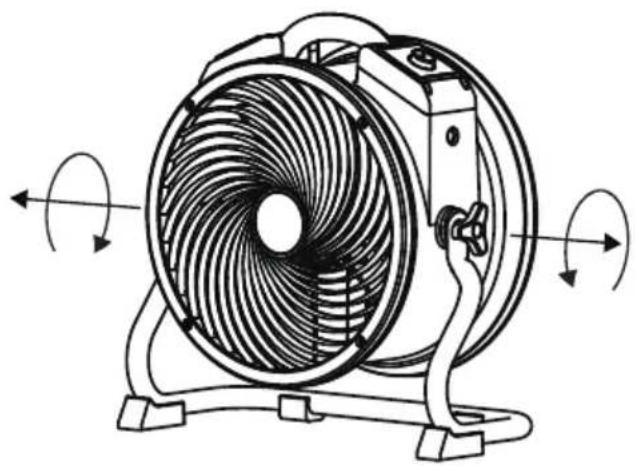

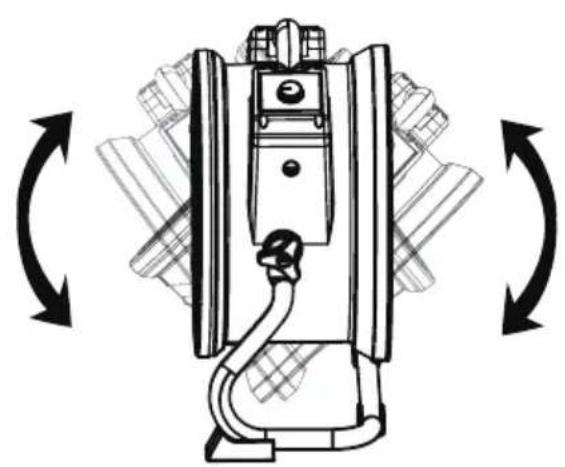

Ajustar la posición de operación

• El ventilador axial cuenta con rotacion de 360^ . Incline el ventilador axial al ángulo deseado y atornille las manijas de soporte para asegurar la posicion del ventilador.

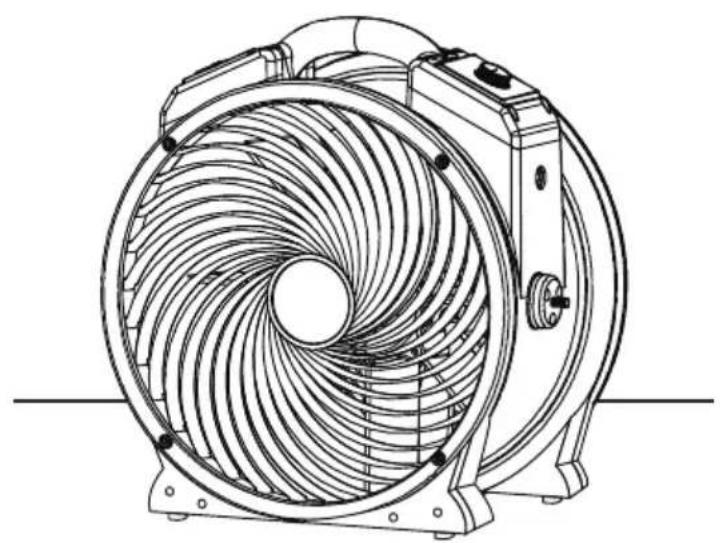

Usar sin Soporte*

Desinstale el bastidor y coloque el ventilador axial en una superficie nivelada.

• Solo para modelos X-47ATR.

• Levante el ventilador axial con la manija en la parte superior.

Instrucciones de mantenimiento del usuario

Se recomienda un mantenimiento frecuente en este aparato. El incumplimiento de las instrucciones de mantenimiento puede occasionar una falla en el aparato e invalidate su garantía.

• Cuando no está en uso, desenchufe y guarde el aparato en un lugar inferior seco y fresco. Asegúrese de que está fuera del alcance de los niños.
• Antes de realizarrialquier mantenimiento o limpieza,iami desconecte el ventilateur axial de su fuente de alimentacion.
• Utilice un paño humedo para limpar la superficie de la carcasa. No limpie launidad directamente con agua.
• Compruebe si las cubiertas de la rejilla está limpias. Retire la suciedad o cualquier(otherthing que pueda bloquear la entrada y salida de aire.

Instrucciones de mantenimiento del usuario (Continuación)

Sujetar las manijas de soporte

• Para evaporar posibles lesiones, cuando termine de usar este aparato, colocque el ventilador axial en posicion VERTICAL.
• Sujetar las manijas de soporte para bloquear la posicion del ventilador axial.

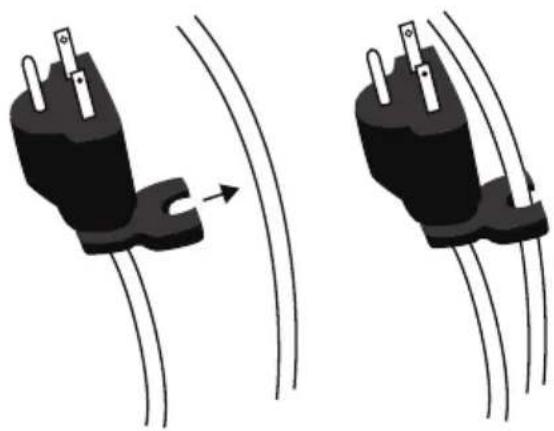

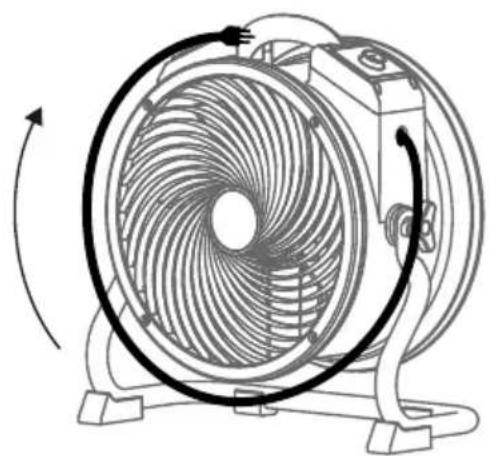

Organización del cable

• Envuelva el cable de alimentacion alrededor de la carcasa.
• Utilice el clip conveniente ubicado en el extremo del cable para asegurarlo en su lugar.

Instrucciones de mantenimiento del usuario (Continuacion)

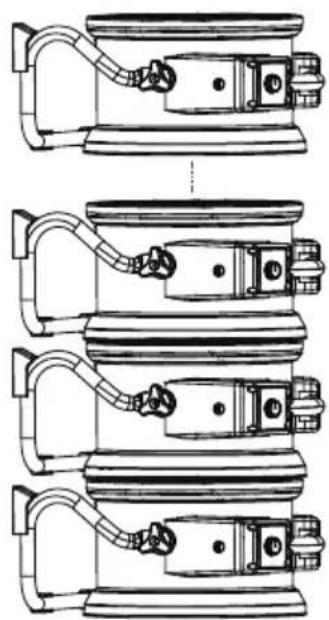

Apilar multiples unidas

• Apilar los ventiladores axiales en los lados. Alinee las entradas de aire deodos ventiladores axiales.

ADVERTENCIA

• No se debe apilar más de quatre unidades de este electrodométrico.
• La funciona de apilamento no esta segura durante el transporte.

Guiapara resolverproblemas

El ventilador axial no se enciende	No hay electricidad. Check for power supply.
	El cable de alimentación no está enchufado correctamente.	Remueva y reconnecte el cable de alimentación.
	El cortacircuitos en el receptáculo electrico adicional salta.	Retire todo aparato del receptáculo electrico adacional y presione "Reiniciar".
	El interruptor del temporizador está en la posición "O".*	Coloque el interruptor del temporizador en la posición "ON".*
Launidad funcionalo pero la velocidades anormal	La entrada o salida de aire está bloqueada.	Remueva lo que la bloquea.

*La funciona del interruptor de temporizador no se aplica a todos los modelos Mentionados en este manual.

Si la solución de problemas propuesto no resuelve su problema, por favor póngase en contacto con XPOWER o另一边 entidades autorizadas por XPOWER para Obtener instrucciones más detalladas al respecto.

Especialación技术水平

NUMERO DE MODELO X-39AR P-39AR X-47ATR
Voltaje / Frecuencia 115 V~60 Hz
Amperaje 1.6 A 1.0 A 2.8 A
Fuerza de motor 1/4 HP 1/3 HP
Clasificacion del flujo de aire	2100 CFM* 3600 CFM*
Control de velocidad	Velocidad Variable	4 velocidades	Velocidad Variable
Temporizador N/A 3 horas (OFF)
Receptaculo eletrico adicular	Sí
Longitud del cable 20 pies / 6.1 m
Carcasa ABS	PP	ABS
Dimensiones de launidad (L) x (W) x (H)	18.6 x 9.4 x 19.2 pulgadas / 47.2 x 23.9 x 48.8 cm		21.9 x 9.8 x 22.5 pulgadas / 55.6 x 24.9 x 57.1 cm
Peso de launidad	16.5 libras / 7.5 kg	14.5 libras / 6.57 kg	22.2 libras / 10.1 kg
Certificacion de seguidad	ETL/C-ETL

*CFM (Cubic Feet per Minute): Pies cubicos por minute.

Si su(s) producto(s) no está(n) lista(s) arriba, por favor visite la网页 web.xpower.com para mayor informacion.

Garantía limitada de XPOWER (EE.UU.)

GARANTÍA LIMITADA DE 1 ANO

Los productos de lamarca XPOWER acquireidos en los Estados Unidos de distribuidores autorizados incluyen una garantía limitada de 1 año. Póngase en contacto con XPOWER para confirmar la información de su garantía sobre su(s) producto(s).

Esta garantía limitada cubre defectos en materiales y mano de obra en los productos de lamarca XPOWER, comprados UNICAMENTE EN LOS EE.UU.. La póliza de garantía local (si existiese) en su País cubrirá los productos adquiridos fuera de los Estados Unidos.

IMPORTANT:

(1) Por favor complete el registrar de su garantía en linea antes de usar el aparato. Visit www.xpower.com/service-support/warranty-registration.
(2)Esta Garantía Limitada se aplica a su tiempo apropiado. Póngase en contacto con XPOWER o visite www.xpower.com para Obtener más información.

Los articculos Mentionados pero no limitados a continuación no está cubiertos por la garantía:

(1) Cable de alimentación, filtros o cualquier(other componente considerado como “partes consumibles” por XPOWER.
(2) Uso y desgaste normal.
(3) Problemas que resulten, directa o indirectly, a disreción de XPOWER, relativos a:

(3.1) Causas externas como accidentes, abusos, mal uso o problemas con el suministro de energia electrica.
(3.2) Desmontaje, reparacion o modificacion no autorizada por XPOWER.
(3.3) Uso que no esté de acuerdo con las instrucciones del producto que se indicaten en el Manual de usuario.
(3.4) El incumplimiento de las instruciones del producto o la falta de mantenimiento necessario SIGNALado en el Manual de usuario.

Antes de ponserse en contacto con XPOWER, por favor trate una o más de las siguientes.option:

(1) Consulte este manual de usuario y siga las instrucciones de la guía de solución de problemas.
(2) Acceda a www.xpower.com para Obtener más consejos e información que pourrait serutil para resolver sus problemas.

Si necesita ahora adicional por parte de XPOWER, por favor:

(1) Envíe un correo electrónico a [e-mail].
(2) Llame al département de service al cliente de XPOWER EE.UU. al 855-855-8868 oculosnumeros proportionados en www.xpower.com.
(3) Visite la-oficina central de XPOWER EE.UU. en 668 S. 6th Ave., City of Industry, CA 91746 o la direccion másrecente proportionada en www.xpower.com.

Garantía limitada de XPOWER (EE.UU.)

Por favoronga a la mano su comprobante de compra original y los númeroos de series de su(s) producto(s) cuando se ponga en contacto con XPOWER.

Si se le indica que debe proceder con la devolucion de la unidad para su reparacion o reemplazo, por favor:

(1) Solicite un número de autorización de devolución de mercancías o RMA (Return-Merchandise-Authorization).
(2) Utilice el embalaje original o uno equivalente, pague por adelantado los gastos de envío por su propia cuenta a la direccion proportionada por XPOWER, con el número RMA en la etiqueta de envío o en el embalaje.
(3) Incluya todas las piezas y componentes originales.

XPOWER inspeccionará, evaluará y determinara las reparaciones你需要as y el costo aplicable, si lo hubiere. Para los produits bajo garantía, la compañero pagará por el envío del (los) producto(s) reparado(s) o reemplazado(s) austed, en caso de que utilise una direccion dentro de los Estados Unidos. En caso contrario, se le enviará el (los) producto(s) bajo su propio costo.
