MANUAL DE USUARIO NSG6DG8500SS SAMSUNG

Estufa deslizable de gas

Manual de instalación

NSG6**8*****

SAMSUNG

DG5B-01600A-00 IV, NSG5DGB7COSHAA, EN+MES-CTR.Indo

2023-12-20 25420

ADVERTENCIA: Si no se sigue la información de este manual con exactitud, podrían producirse incendios o explosiones que causen daños a la propiedad, lesiones personales o muerte.

• NO debe almacenarse ni utilizarse gasolina u otros líquidos y vapores inflamables cerca de este u otros artefactos.
  • QUÉ HACER SI HAY OLOR A GAS:

• NO intente encender ningún electrodoméstico.

• NO toque ningún interruptor eléctrico.
• NO utilice ningún teléfono dentro del edificio.
• Llame inmediatamente al proveedor de gas desde el teléfono de un vecino. Siga las instrucciones del proveedor de gas.
• Si no puede comunicarse con el proveedor de gas, llame al departamento de bomberos.

- La instalación y el servicio técnico deben ser realizados por un instalador calificado, agencias de servicio técnico o el proveedor de gas.

DISPOSITIVO ANTI INCLINACIÓN

ADVERTENCIA

TODAS LAS ESTUFAS PUEDEN INCLINARSE, LO QUE PUEDE TENER COMO RESULTADO LESIONES PERSONALES.

LAS ESTUFAS INCLINADAS PUEDEN CAUSAR QUEMADURAS POR DERRAMES, LESIONES PERSONALES O LA MUERTE. INSTALE Y VERIFIQUE LA MÉNSULA ANTI INCLINACIÓN SEGÚN LAS INSTRUCCIONES Y LA PLANTILLA PROVISTA CON LA MÉNSULA.

• Para evitar que se incline la estufa, fije al piso un dispositivo anti inclinación aprobado. (Consulte Instalación del dispositivo anti inclinación en las Instrucciones de instalación.) Incline cuidadosamente la estufa hacia adelante para verificar que la instalación se haya realizado correctamente. El dispositivo anti inclinación debe conectarse y evitar que la estufa se incline.
• Si por alguna razón se separa la estufa de la pared, asegúrese de que vuelva a conectarse el dispositivo anti inclinación luego de volver a colocar la estufa en su lugar.
• Siga las instrucciones de instalación que se encuentran en el Manual de instalación. No seguir estas instrucciones puede ocasionar muerte, lesiones personales graves o daños a la propiedad.
• NO se pare / siente / apoye sobre la puerta ni el cajón para evitar la inclinación accidental de la estufa.

Contenido

Antes de comenzar 4

Acerca de este manual 4

Nota importante para el instalador 4

Nota importante para el usuario 4

Nota importante para el servicio técnico 4

Información importante de seguridad 4

Lea todas las instrucciones antes de usar este artefacto 4

Simbolos usados en este manual 4

California Proposicion 65 Advertencia 5

Mancomunidad de Massachusetts 5

Seguridad general 5

Seguridad contra incendios 6

Seguridad del gas 8

Seguridad de la electricidad y la conexión a tierra 7

Seguridad de la instalación 7

Seguridad de la ubicación 8

Seguridad de la cubierta 9

Seguridad del horno 10

Información de seguridad del cajón de almacenamiento 10

Seguridad durante la auto-limpieza del horno 11

Componentes de la estufa a gas 11

Contenido de la caja 11

Requisitos de instalación 13

Requisitos de ubicación 13

Para evitar la rotura 16

Requisitos para el gas 17

Requisitos especiales para el gas (modelos de gas vendidos en Massachusetts) 17

Requisitos eléctricos 18

Instrucciones de instalación 19

Instalación de la estufa de gas 19

Ajuste de los obturadores de ajuste del aire de los quemadores del horno 24

Español 3

Amíos de la demande miportante de seguridad Información importante de seguridad

Acerca de este manual

LEA ESTAS INSTRUCCIONES EN SU TOTALIDAD Y CUIDADOSAMENTE.

Nota importante para el instalador

• Lea todas las instrucciones contenidas en este manual antes de instalar la estuña.
• Retire todos los materiales de empaque de los compartimientos del horno antes de conectar la alimentación eléctrica y el suministro de gas a la estufa.
• Cumpla todos los códigos y ordenanzas exigidos por las autoridades pertinentes.
• Asegúrese de dejar estas instrucciones al usuario.
• La instalación de este artefacto requiere conocimientos mecánicos básicos.
• La instalación adecuada es responsabilidad del instalador.
• La falta del producto debido a una instalación inadecuada no está cuberta por la Garantía.

Nota importante para el usuario

Conserve estas instrucciones con el manual del usuario para consultas futuras.

• Como con cual quier artefacto que genera calor, existen ciertas precauciones de seguridad que se deben cumplir.
• Asegúrese de que su electrodoméstico sea correctamente instalado y conectado a tierra por un técnico calificado.
• Asegúrese de que los revestimientos de las paredes alrededor de la estuía pueden soportar el calor que esta genera.
• Los gabinetes de almacenamiento deben colocarse un mínimo de 30 pulgadas (76,2 cm) por encima de la superficie de los quemadores.

Nota importante para el servicio técnico

El diagrama eléctrico se encuentra en un sobre fijado a la parte trasera de la estufa.

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR ESTE ARTEFACTO

• Todos los equipos eléctricos y a gas con piezas móviles pueden ser peligrosos. Lea las instrucciones de seguridad importantes para este electrocoméstico que se incuyen en este manual. Se deben seguir las instrucciones a fin de minimizar el riesgo de lesión, muerte o daño a la propiedad.
• Guarde este manual. No lo deseche.

Símbolos usados en este manual

ADVERTENCIA

Prácticas peligrosas o inseguras que pueden provocar lesiones personales graves o la muerte.

PRECAUCIÓN

Prácticas peligrosas o inseguras que pueden provocar descargas eléctricas, lesiones personales o daños a la propiedad.

NOTA

Instrucciones y sugerencias útiles.

Estos iconos y símbolos de advertencia se incluyen para evitar que usted u otras personas sufran lesiones. Sigalas explícitamente. Una vez que haya leído esta sección, conservela en un lugar seguro para consultas futuras.

4 Español

California Proposición 65 Advertencia

ADVERTENCIA

Cáncer y Daño Reproductivo - www.P65Warnings.ca.gov

Mancomunidad de Massachusetts

Este producto debe ser instalado por un plomero con licencia o un gasista matriculado o con licencia del Estado de Massachusetts. Cuando se utilicen válvulas de bola para el cierre del gas, se debe usar una manija en forma de "T". No deben conectarse varios conductos flexibles de gas en serie.

Seguridad general

ADVERTENCIA

Para reducir el riesgo de incendio descarga eléctrica, lesiones personales y muerte, obedezca las siguientes precauciones

- No toque ninguna parte de la estufa, incluyendo, entre otros, los quemadores del horno, los quemadores superiores o las partes internas durante la cocción o inmectatamente después de cocinar. - Debe conocer la ubicación de la válvula de cierre del gas y cómo cerrarla si es necesario.

• Asegúrese de que el dispositivo anti inclinación esté correctamente instalado en la estufa. Consulte las instrucciones de instalación para obtener más información.
• No permita que los niños se acerquen a la estufa ni que se metan o se paren sobre ella. No permita que los niños jueguen con la estufa ni con ninguna parte de la estufa. Los niños no deben quedar sin vigilancia en el lugar donde se utiliza la estufa. Para la seguridad de los niños, recomendamos utilizar la función de control/a/oqueue de la puerta.

• Quite todos los materiales de empaque de la estufa antes de utilizarla para evitar que se prendan fuego. Mantenga todos los materiales de empaque fuera del alcance de los niños. Deseche adecuadamente los materiales de empaque luego de desembalar la estufa.

• No guarde ningún objeto que resulte de interés para los niños sobre la cubierta o el protector posterior de la estuía. Los niños que se trepen a la estuía para alcanzar un objeto podrían morir o resultar seriamente lesionados.

• No opere la estufa si esta o alguna de sus partes se encuentran dañadas, no funcionan correctamente o si falta alguna pieza.
• No utilice la estufa como calefactor del ambiente. Esta estufa se debe usar exclusivamente para cocinar.
• No utilice limpiadores para horno ni revestimientos de horno dentro o cerca de ninguna parte del horno.
• Utilice únicamente agarradores aislantes secos.
• No utilice la estufa para calentar recipientes cerrados con alimentos.
• No golpee el vidrio del horno.
• Al desechar la estufa, corte el cable de alimentación y quite la puerta.
• Desenchufe o desconecte la alimentación antes de realizar tarcas de mantenimiento o reparación.
• Asegúrese de que todas las carnes de res y de ave se cocinen bien. La carne de res debe cocinarse siempre a una temperatura interna de 160 °F (71 °C). La carne de ave debe cocinarse siempre a una temperatura interna de 160 °F (82 °C).

Español 5

Información importante de seguridad

Seguridad contra incendios

ADVERTENCIA

Para reducir el riesgo de incencio, descarga eléctrica, lesiones personales y muerte, obedezca las siguientes precauciones.

- No guarde, coloque ni use materiales inflamables o combustibles como carbón, papel, plástico, agerradores alistantes, ropa de cama, cortinas, gasolina u otros vapores o líquidos inflamables cerca o en el interior de la estufa. - No lleve prendas amplias o colgantes mientras utiliza la estufa.

• Para evitar la acumulación de grasa, limpie regularmente las ventilaciones.
• No permita que agarradores aislantes u otros materia es inflamables entren en contacto con el elemento calentador. No utilice una toalla u otras telas voluminosas como agarracor aislante.
• No eche agua sobre la grasa prendida fuego. Para extinguir el fuego de la materia grasa, apague la fuente de calor y sofoque el fuego con una tapa que ajuste bien o utilice un extinguidor de incendios de polvo químico seco o de espuma para usos diversos.
• Si la grasa llegara a prenderse fuego, presione el botón Stop (Detener) para apagar el horno. Mantenga cerrada la puerta del horno hasta que se extinga el fuego. De ser necesario, utilice un extinguidor de incendios de polvo químico seco o de espuma para usos diversos.
• No caliente recipientes cerrados con alimentos. La acumulación de presión puede causar que el recipiente explote y provocar lesiones.

Seguridad del gas

ADVERTENCIA

Para reducir el riesgo de incendio, descarga eléctrica, lesiones personales y muerte, obedezca las siguientes precauciones.

Si hay olor a gas:

• Cierre la válvula- y no use la estufa.
- No encienda cerillos, velas ni cigarrillos
- No encienda ningún artefacto eléctrico o a gas.

• No toque ningún interruptor eléctrico ni enchufe el cable de alimentación en un tomacorriente.
• No utilice ningún teléfono dentro de edificio.
• Evacue a todos los ocupantes del ambiente, edificio o área
• Llame inmediatamente al proveedor de gas desde el teléfono de un vecino. Siga las instrucciones del proveedor de gas.
• Si no puede comunicarse con el proveedor de gas, llame al departamento de bomberos.

Verificación de pérdidas de gas

- La prueba de pérdidas del artefacto debe ser realizada de acuerdo con las instrucciones del fabricante. No utilice una llama para verificar si hay pérdidas de gas. Utilice un cepillo para esparcir una mezcla de agua jabonosa alrededor del área que está verificando, Si hay una fuga de gas, verá pecueñas burbujas en la mezcla de agua jabonosa en el punto de la pérdida.

6 Español

Seguridad de la electricidad y la conexión a tierra

ADVERTENCIA

Para reducir el riesgo de incencio, descarga eléctrica, lesiones personales y muerte, obdezca las siguientes precauciones.

• Enchufe el artefacto a un tomacorriente de 3 clavjas conectado a tierra
• No retire a clavía de conexión a tierra.
• No utilice un adaptador ni un cable prolongador.
• No utilice un enchufe o un cable de alimentación dañado ni un lomacorriente flojo.

• No modifique el enchufe, el cable de alimentación ni el tomacorriente de ninguna manera.

• No coloque un fusible en el circuito neutral o de conexión a tierra.

• Utilice un circuito eléctrico exclusivo de CA, 120 voltos, 60 Hz, 20 A y equipado con fusibles para esta estufa. Se recomienda un fusible de retardo o un disyuntor. No conecte más de un artefacto a este circuito.
• No conecte el cable a tierra a canos de piomería, tuberías de gas o tuberías de agua caliente que scan de plástico.
• Esta estufa debe conectarse a tierra. En el caso de fallas o averías, la conexión a tierra reducirá el riesgo de suñir descargas eléctricas, ya que le ofrece una ruta a la corriente eléctrica. Esta estufa está equipada con un cable que dispone de un enchufe con corexión a tierra. El enchufe debe enchufarse firmemente en un tomacorriente que este correctamente instalado y que disponga de conexión a tierra, de acuerdo con los códigos y ordenanzas locales. Si no está seguro de si el tomacorriente está conectado correctamente a tierra, debe verificarlo un electricista matriculado.
• La estufa está equipada con un enchufe de 3 clavijas con conexión a tierra. Este cable debe enchufarse a un tomacorriente adecuado de 3 clavijas con conexión a tierra, que cumpla con todos los códigos y las ordenanzas locales. Si los códigos permiten el uso de un conductor a tierra independiente, recomendamos que un electricista calificado determine la vía adecuada para este conductor a tierra.
• El servicio eléctrico que alimentará a la estufa debe cumplir con los códigos locales. Además de los códigos locales, debe cumplir con la versión más reciente de ANSI/NFPA Nro. 70 (para EE.UU.) o con la versión más reciente del Código eléctrico de Canacá CSA C22.1.
• Es responsabilidad personal del propietario de la estufa brindar el servicio eléctrico correcto para este equipo.

Seguridad de la instalación

ADVERTENCIA

Para reducir el riesgo de incendio, descarga eléctrica, lesiones personales y muerte, obedezca las siguientes precauciones.

Un instalador calificado debe realizar la instalación y la conexión a tierra correcta, de acuerdo con las instrucciones de instalación. Solo instaladores de estufas de gas calificados o técnicos de servicio deberlan realizar los ajustes y el servicio técnico.

• No intente realizar el servicio, modificar ni reclapazar ninguna pieza de la estufa a menos que este manual lo recomiende específicamente. Todas las demás tareas de servicio técnico deben ser encomendadas a un técnico calificado.
• Utilice siempre conectores flexibles nuevos cuando instale un artefacto a gas. No utilice conectores flexibles viejos.
• Asegúrese de cue el dispositivo anti inclinación esté correctamente instalado en la estufa. Consulte las instrucciones de instalación para obtener más información.
• Decido al tamaño y al peso de la estuía, se necesitan dos personas o más para movería.
• Retire toda la cinta y el material de empaque.
• Retire todos los accesorios de la cubierta, del horno y del cajón inferior. Las rejillas y los comales son pesados. Tenga cuidado al manipularias.
• Asegúrese de que no se hayan aflojado piezas durante el transporte.

Español 7

Información importante de seguridad

• Asegúrese de que un técnico de servicio o instalador calificado instale y ajuste correctamente la estufa según el tipo de gas (natural o LP), que utilizará. Para utilizar gas LP en su estufa, el instalador debe reemplazar los 5 orificios de los quemadores superiores y los 2 orificios de horno con el juego de orificios para LP y también debe invertir el adaptador CPR. Estos ajustes deben ser realizados por un técnico de servicio calificado de acuerdo con las instrucciones del fabricante y con todos los códigos y requisitos de la autoridad pertinente. La agencia calificada que realice este trabajo asume toda la responsabilidad de la conversión del gas.
• La instalación de esta estuía debe cumplir con los códigos locales o, a falta de ellos, con la versión más reciente del Código nacional de gas combustible, ANSI Z223.1/NFPA.54. En Canadá, la instalación debe cumplir con el Código de instalación para gas natural CAN/CGA B149.1 actual o con el Código de instalación para propano CAN/CGA-B149.2 actual y con los códigos locales, cuando corresponda. El dischio de esta estuía ha sido certificado por ETL según la versión más reciente de ANSI Z21.1, y por Canadian Gas Association (Asociación de Gas de Canadá) según la versión más reciente de CAN/CGA 1.1.

Seguridad de la ubicación

ADVERTENCIA

Para reducir el riesgo de incendio, descarga eléctrica, lesiones personales y muerte, obedezca las siguientes precauciones.

• Este horno ha sido diseñado para uso doméstico en interiores solamente. No instale la estufa en áreas expuestas al aire libre o el agua.

• No instale la estufa en un lugar que este expuesto a una corriente de aire fuerte.

• Seleccione un piso nivelado y sólido que pueda soportar el peso de la estufa. Los pisos sintéticos, como el linóleo, deben soportar temperaturas de 180 °F (82 °C) sin encogerse, deformarse ni decolorarse. No instale la estufa directamente sobre alfombras interiores para cocinas a menos que se coloque macera contrachapada de % purgada o un aislante semejante entre la estufa y la alfombra.

• Seleccione una ubicación en la que haya un fácil acceso a un tomacorriente de 3 clavijas con conexión a tierra.
• Si se coloca la estufa cerca de una ventana, no cuelgue cortinas largas ni persianas de papel en esa ventana.
• No tape ni bloquee las ventilaciones (aberturas de aire) ubicadas en la parte posterior de la estufa y en la parte superior e inferior de la puerta. Las ventilaciones permiten lacirculación de aire necesaria para que la estufa funcione adecuadamente con la combustión correcta. Bloquear o taper las ventilaciones puede provocar una combustión incorrecta que podría causar pérdidas de gas e incendos.
• Asegúrese de que los revestimientos de las paredes que rodean a la estufa puedan soportar un calor de hasta 194 °F (90 °C), generado por la estufa.
• Se debe evitar colocar gabinetes de almacenamiento arriba de la superficie de la estufa. Si resulta necesario colocar gabinetes de almacenamiento arriba de la estufa: deje una separación mínima de 30 pulgadas (76.2 cm) entre la superficie de cocción y la parte inferior de los gabinetes; o insta e una campana para estufas que sobresalga horizontalmente como mínimo 5 pulgadas (12.7 cm) con respecto al extremo inferior de los gabinetes.

8 Español

Seguridad de la cubierta

ADVERTENCIA

Para reducir el riesgo de incendio, descarga eléctrica, lesiones personales y muerte, obedezca las siguientes precauciones.

• Asegúrese de que todos los quemadores estén apagados cuando no estén en uso.
• No utilice papel de aluminio para cubrir las rejillas ni ninguna parte de la placa de cocción.
• No deje los quemadores sin vigilancia en configuraciones de calor medio o alto.

• Artes de encender los quemadores, asegúrese de que todas las tapas estén correctamente instaladas en su lugar y que todos los quemadores estén nivelados.

• Siempre use la posición Lite (Encender) al encender los quemadores y asegúrese de que todos enciendan. Si falla el encendido, gire la perilla en Off (Apagado) y espere hasta que se disipe el gas.

• Cuando coloque un quemador a fuego lento, no gire la perilla rápidamente. Asegúrese de que la llama permanezca encendida.
• No coloque objetos sobre la placa de cocción que no sean recipientes y utensilios de cocina.
• Esta cubierta está diseñada para cocinar con un wok o con el accesorio del aro para wok. Si se flambean alimentos, solo debe hacerse debajo de una campana de ventilación encendida.
• Antes de retirar o cambiar utensilios de cocina, apague los quemadores.
• Retire los alimentos y los utensilios de inmediato después de la cocción.
• Antes de retirar alguna pieza del cuemador para realizar la limpieza, asegúrese de que la estuña esté apagada y completamente fria.
• Después de limpiar el distribuidor del quemador, asegúrese de que esté completamente seco antes de volver a ensamblarlo.
• Asegúrese de que la marca de encendido en el distribuidor del quemador doble esté colocada junto al electrodo al ensamblarlo.
• Para evitar el envenenamiento por monóxido de carbono, no vierta agua sobre el hueco de la cubierta durante la limpieza.

• Seleccione recipientes de cocina diseñados para la cocción encima de la estufa. Seleccione utensilios de cocina lo suficientemente grandes como para cubrir las rejillas de los quemadores. Ajuste las llamas de los quemadores de modo que no se extiendan más allá de la base de los utensilios de cocina.

• Para evitar que los recipientes se decoloren, se deformen o que se produzca un envenenamiento por monóxido de carbono, no utilice recipientes que superen en exceso el tamaño de la rejilla.

• Asegúrese de que las manijas de los recipientes queden orientadas hacia un lado o hacia la parte posterior de la cubierta, pero nunca sobre los demás quemadores superiores.
• Aléjese de la estufa durante la cocción mediante fritura.
• Caliente siempre los aceites para freir en forma lenta y vigilelos a medida que se callientan. Si se frien alimentos a alta temperatura, vigile cuidadosamente el proceso de cocción. Si se utilizará una combinación de grasa y aceite durante la fritura, debe mezclarlos antes de calentarlos.
• Utilice un termómetro para freidoras de inmersión cuando sea posible. Esto evita el recalentamiento de la freidora más allá del punto de generación de humo.
• Utilice una cantidad mínima de aceite durante las frituras de inmersión. Evite cocinar alimentos no descongelados o con excesiva cantidad de hielo.
• Antes de transportar recipientes llenos de grasa o aceite, asegúrese de que se hayan enfriado por completo.
• Para evitar el retraso en el punto de ebullición, siempre deje reposar los líquidos calentados durante al menos 20 segundos después de apagar el cuemador, para que la temperatura del líquido pueda estabilizarse. En caso de escaladuras, siga estas instrucciones de primeros auxilios:
• Sumerja el área escaldada en agua fría o tibia durante al menos 10 minutos.
• No se aplique cremas, aceites ni lociones.
• Cubra el área con un vendaje limpio y seco.

Español 9

Información importante de seguridad

Seguridad del horno

ADVERTENCIA

Para reducir el riesgo de incencio, descarga eléctrica, lesiones personales y muerte, obedezca las siguientes precauciones.

- No utilice el horno para otros fines que no sean la cocción, por ejemplo, para secar ropa o como lugar de almacenamiento. Utilice el horno solamente para cocinar.

• Asegúrese de que la parte interna de la rejilla de horno divicida esté en la posición adecuada dentro de la rejilla externa.
• Asegúrese de que las rejilla del horno estén colocadas al mismo nivel en cada lado.
• No dañe, mueva ni limpie la junta selladora de la puerta.
• No rocíe agua en el vidrio del horno mientras el horno este encendido o apenas después de haberlo apagado.
• No utilice papel o cubiertas de alumínio en ninguna parte del horno. No utilice papel de alumínio ni materiales similares para cubrir orificios o pasajes de la parte inferior del horno ni para cubrir una rejilla del horno.
• Guarde cierta distancia respecto del horno al abrir la puerta de horno.
• Mantenga el horno libre acumulaciones de grasa.
• Al volver a colocar las parrillas del horno, asegúrese de que el horno esté completamente frio.
• Utilice solo recipientes recomendados para hornos de gas,
• Para evitar dañar las porillas de control de los quemadores, siempre hornce y/o ase a la parrilla los alimentos con la puerta del horno cerrada.
• No ase carne demasiado cerca de la llama del quemador. Recorte el exceso de grasa de la carne antes de la cocción.
• Al utilizar bolsas para cocinar o asar en el horno, siga las instrucciones del fabricante.

Información de seguridad del cajón de almacenamiento

ADVERTENCIA

Para reducir el riesgo de incendio, descarga eléctrica, lesiones personales y muerte, obedezca las siguientes precauciones.

- No utilice el cajón para otros fines que no scan la cocción, por ejemplo, para secar ropa o como lugar de almacenamiento. Utilice el cajón solamente para cocinar.

• No toque la superficie interior del cajón ni el elemento de calentamiento.
• Para evitar las quemaduras producidas por el vapor, tenga cuidado a abrir el cajón.
• No utilice papel de aluminio para revestir el cajón.
• No utilice el cajón en el horno. No coloque el cajón en el horno durante un ciclo de auto-limpieza
• No deje recipientes de grasa derretida dentro o cerca del cajón.

10 Español

Componentes de la estufa a gas

Seguridad durante la auto-limpieza del horno

ADVERTENCIA

Para reducir el riesgo de incencio, descarga eléctrica, lesiones personales y muerte, obedezca las siguientes precauciones.

- La función de autolimpieza opera el horno a temperaturas lo suficientemente altas como para eliminar por inchecration los restos de alimentos en el horno. La estufa está extremadamente caliente durante el ciclo de autolimpieza. No toque ninguna superficie de la estufa durante el ciclo de autolimpieza.

• Mantenga alejados a los niños durante el ciclo de autolimpieza.
• Antes de iniciar un ciclo de autolimpieza, retire todas las rejillas, los recipientes y los utensilios del horno. Solo pueden dejarse en el horno rejillas recubiertas de porcelana.
• Artes de iniciar un ciclo de autolimpieza, limpie la grasa y los restos de comida del horno.
• No coloque el cajón inferior en el interior del horno cuando ejecute un ciclo de auto-limpieza.
• Al abrir la puerta después de un ciclo de auto limpieza, a cíjese del horno.
• Si el ciclo de auto-limpieza funciona mai, apague el horno, desconecte el suministro eléctrico y comuníquese con un técnico de servicio calificado.

Contenido de la caja

Piezas provistas

Plantilla Mènsula anti inclinación (1) / Tornillos (4)

Kit de relleno (1) y tornillos (2)

• Compruebe que haya recibido todas las piezas que se han presentado.
• Si la estufa sufrió daños durante el transporte o si falta alguna de las piezas provistas, comuníquese con el comercio minorista local.

Español 11

Componentes de la estufa a gas

Piezas necesarias

Valvula de cierre en la tubería de gas

Conector flexible de metal del artefacto de ½ pulgada (diámetro interior) x 5 pies

Adaptador de unión cónica de ¼ pulgada o ½ pulgada (NPT) x ½ pulgada (diámetro interior)

Adaptador de unión cónica de ½ pulgada (NPT) x ½ pulgada (diámetro interior)

Codo de 135 grados (opcional)

Tirafondo o perno de expansión con camisa de ½ pulgada (diámetro exterior)

Herramientas necesarias

Destornillador de punta plana

Destornillador Phillips

ave de boca fija o ajustable

Llaves Stillson (2)

Llave para tuercas de ½

Lápiz y regla Nivel Compuesto de unión de

tuberías

Navaja multiuso Solución de agua jabonosa

12 Español

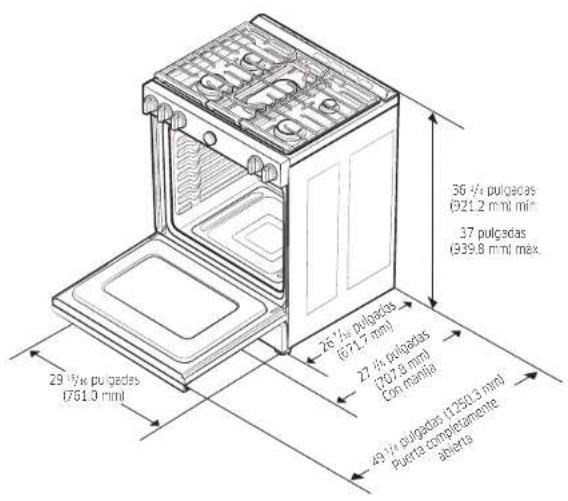

29 1/4" pulgadas (761.0 mm) 26 1/8" pulgadas (6721.7 mm) 22 3/4" pulgadas (707.8 mm) (66 manhita) 36 1/4" pulgadas (921.2 mm) min 37 pulgadas (939.8 mm) max 49 1/4" pulgadas (1350.3 mm) Puerta completamente abierta

Requisitos de instalación

Requisitos de ubicación

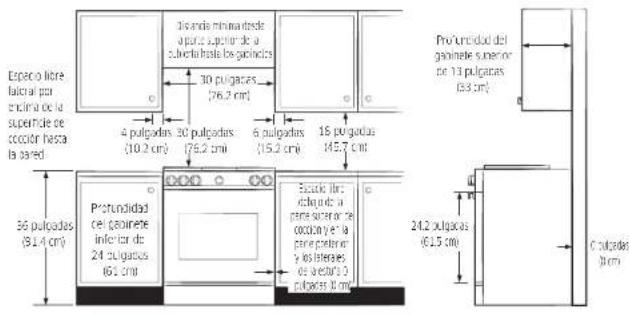

Distancias, espacios libres y dimensiones

ANTES DE COMENZAR a instalar este artefacto lea la siguiente información, dimensiones y espacios libres. No ubique la estufa en un lugar donde pueda recibir corrientes fuertes de aire. Deje espacios libres adecuados entre la estufa y las superficies combustibles adyacentes. Deben cumplirse estas dimensiones para que el uso de la estufa sea seguro. La ubicación del tomacorriente y de la tubería de gas puede ajustarse para que se cumplan las siguientes dimensiones y espacios libres.

PRECAUCIÓN

Esta estufa ha sido diseñada para cumplir con la temperatura máxima admisible para gabinetes de madera de 194 °F (30 °C). Asegúrese de que los revestimentos de las paredes, las superficies de las mesadas y los gabinetes alrededor de la estufa puedan soportar el calor hasta 194 °F (30 °C) generado por la estufa. De lo contrario, se podrían producir alteraciones de color, deslaminación o derretimiento.

Espacio libre laficial por elima de la supericie de coccolr hasta la pared Distancia mínima desde apaca sputar de a spectora hasta los ganaclos 30 pulgadas (76.2 cm) 4 pulgadas (10.2 cm) 30 pulgadas (78.2 cm) 6 pulgadas (15.2 cm) 16 pulgadas (45.7 cm) Procedido del ganinete superior or 13 pulgacas (53 cm) 36 pulgadas (51.4 cm) Profundidad cel ganinete inferior de: 24 pulgadas (61 cm) Escuela dir. diluende a pasta sputar o ce 00000 m e la pana potterio, y 05 stereo, ce a ciebra 1 culgas 1 cm 24.2 pulgadas (61.5 cm) Culgas (6 cm)

Español 13

Requisitos de instalación

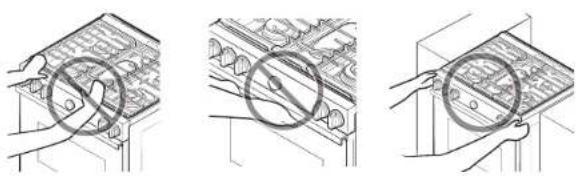

NO sujete las perillas ni las manjas, ni las presione al instalar la unidad.

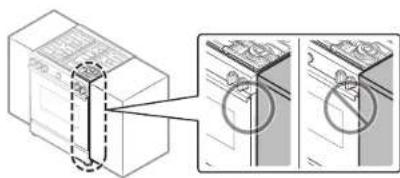

NO instale el horno de modo que la puerta quede nivelada con el gabinete. Para instalar sobre estufa de gas, siga el CÓDIGO DE GAS local.

Dimensiones mínimas

ADVERTENCIA

Si se dispone de gabinetes superiores, también debe haber una campana para estufas que sobresolga horizontalmente un mínimo de 5 pulgadas (12.7 cm) con respecto al frente de los gabinetes. Esto dispará cualquier acumulación de calor en los gabinetes superiores para evitar peligros de muerto, losoros personales o incendios. La campana de ventilación debe estar fabricaca con planchas de metal cuyo espesor no sea inferior a 0.0122". Instalela por encima de la cubierta, con un espacio libre no inferior a 1/4" entre la campana y la parte inferior del gabinete de material combustible o metal. Como mínimo, la campana debe ser tan ancha como o artefacto y debe estar centrada sobre él. El espacio libre entre la superficie de cocción y la superficie de la campana de ventilación no debe ser nunca inferior a 24 pulgadas.

Excepción 1: la instalación de un horno de microondas o artetacto de cocción indicado sobre la cubierta debe cumplir con las instrucciones que vienen con ese artetacto.

- Separación mínima de 30 pulgadas (76.2 cm) entre el extremo superior de la superficie de cocción y el extremo inferior de un gabinete de madera o metal no protegico; o, si no se dispone de una separación mínima de 30 pulgadas (76.2 cm), una separación mínima de 24 pulgadas (61 cm) cuando el extremo inferior del gabinete de madera o metal esté protegido por un tablero ignífugo de un mínimo de 0.25 pulgadas (0.64 cm) cubierto con una lámina de acero Nro. 28 como mínimo, 0.015 pulgadas (0.038 cm) de acero inoxidable, 0.024 pulgadas (0.061 cm) de aluminio o 0.020 pulgadas (0.051 cm) de cobre.

- 18 pulgadas (45.7 cm) como mínimo entre la superficie de la mesada y la parte inferior del gabinete más cercano.

Excepción 2: Para instalación tipo is/a, mantenga como mínimo 2 - 1/2" entre el recorte y el borde trasero de la mesada y 4" como mínimo entre el recorte y los bordes laterales de la mesada.

IMPORTANTE:

Para eliminar el riesgo de quemaduras o de incendio causado por alcanzar elementos por encima de las unidades de superficie calientes, evite colocar gabinetes de almacenamiento arriba ce las unidades de superficie. Si tiene gabinetes de almacenamiento sobre los elementos calentadores, puede reducir el riesgo instalando una campana para estufas que soresalga horizontalmente como mínimo 5 pulgadas con respecto al extremo inferior de los gabinetos.

14 Español

Guía de instalación

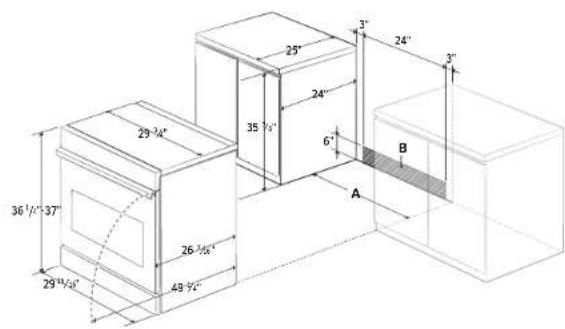

29 1/4" 36 1/4" - 37" 29 1/2" 49 9/2" 25" 35 1/4" 24" 6" 3" 24" 3" A B

A: Abertura del gabinete 30" (76.2 cm)
IMPORTANTE: Si su gabinete tiene una altura superior a 37°, esta estufa no puede ser instalada sin una unidad de soporte como un bloque de hormigón.
(Para modelo NSG6**8****)

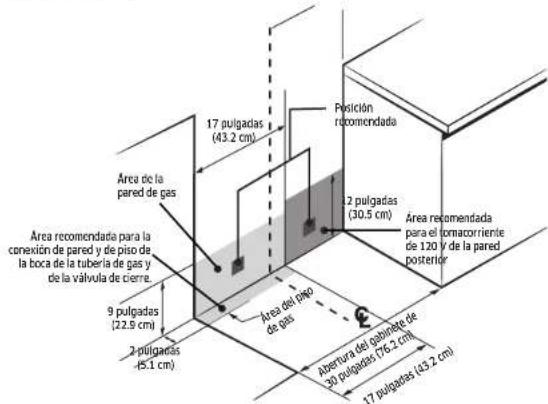

Ubicaciones recomendadas para las tuberías de gas y los tomacorrientes

17 pulgadas (43.2 cm) Población recomendada Area de la pared de gas Area recomendada para la conexión de pared y de piso de la boca de la tubería de gas y de la válvula de cierre. 9 pulgadas (22.9 cm) 2 pulgadas -15.1 cm Area del pajo de gas Area recomendada para el tomacorriente de 120 V de la pared posterior Abertura del gabinete de 30 pulgadas (76.2 cm) 17 pulgadas (43.2 cm)

PRECAUCIÓN

Debe usar el kit de relleno trasero para instalar la estufa en un gabinete de recorte independiente. Para obtener más información, consulte "Kit de relleno trasero opcional" que se muestra a continuación.

Español 15

Requisitos de instalación

Kit de relleno trasero opcional

ADVERTENCIA

Se usa para llenar el espacio entre la parte trasera de la estufa y la pared. Agrega una tira de relleno a la parte trasera de la estufa. Este kit solo puede usarse cuando la abertura en la mesada tiene una profundidad de 25 pulgadas.

NOTA

Si la profundidad de la mesada es mayor a 25 pulgadas, habrá un espacio entre el kit de relleno y la pared trasera.

- NO empuje la unidad con excesiva fuerza al instalarla. Podría dañar la unidad.

- NO empuje las perillas de los quemadores cuando instale la estufa. (Para empujar la unidad sujete por la zona I/D de la puerta.)

16 Español

PRECAUCIÓN

NO levante ni sostenga la unidad por el marco de la cubierta.

1. La mesada alrededor del recorte debe ser plana y nivelada (ver zona sombreada de la Fig. 1).
2. Antes de instalar la unidad, mida la altura de los dos lados del gabinete (C1 - C4), frontal y posterior (Vea la Fig. 1) desde el piso hasta la parte superior de la mesada.
3. Nivele la estuña con las cuatro patas de nivelación de modo que la distancia entre el piso y la parte inferior del marco de la cubierta sea al menos 116 " mayor que la medida más alta del gabinete.
4. Deslice la unidad en el gabinete (NO LA EMPUJE CON FUERZA). Asegúrese de que el centro de la unidad esté alineado con el centro del recorte del gabinete.

Requisitos para el gas

Debe proveerse un suministro de gas adecuado

Esta estufa está diseñada para funcionar con una presión de 5 pulgadas (13 cm) de columna de agua con gas natural o 10 pulgadas (25 cm) de columna de agua con gas LP (propano o butano).

Asegúrese de que el suministro de gas de su estufa sea del tipo para el cual se ha diseñado. No intente convertir el artefacto del gas especificado en este manual a un tipo de gas diferente sin consultar al proveedor de gas.

Esta estuía puede convertirse para utilizarse con gas natura o propano. Si decide utilizar esta estuía con gas LP, un instalador de LP calificado debe realizar la conversión antes de intentar operar la estuía.

Para lograr un funcionamiento correcto, la presión del gas natural suministrado al regulador debe estar entre 5 pulgadas y 12 pulgadas (13 cm y 33 cm) de columna de agua.

Para el gas LP, la presión suministrada debe encontrarse entre 10 pulgadas y 13 pulgadas (25 cm y 33 cm) de columna de agua.

Cuando comprucióe que el regulador funcione correctamente, la presión de entrada debe ser al menos 1 pulgaca (2.5 cm) mayor que la presión de funcionamiento (colector) tal como se da.

El regulador de presión situado en la entrada del colector de la estufa debe permanecer en la tubería de suministro independientemente de que se utilice gas natural o LP.

El conector flexible de metal del artefacto que se utiliza para conectar la estufa a la tubería de suministro de gas debe tener un diámetro interior de 0.5 pulgadas (1.3 cm) y debe tener 5 pies (152 cm) de longitud para facilitar la instalación. En Canadá, los conectores flexibles deben ser conectores de metal de lámina simple de no más de 6 pies (183 cm) de longitud.

No enrosque ni dañe la tubería flexible de metal cuando mueva la estufa.

Requisitos especiales para el gas (modelos de gas vendidos en Massachusetts)

REQUISITOS DEL ESTADO DE MASSACHUSETTS:

ADVERTENCIA

• Pueden producirse perdidas de gas en su sistema, lo que generaría una situación peligrosa.
• Las pérdidas de gas pueden no ser detectadas úricamente por el olor.
• Los proveedores de gas recomiendan que compre e instale un detector de gas aprobado por UL. El detector de gas debe instalarse de acuerdo con las instrucciones de los fabricantes.

- La estufa debe ser instalada por un plomero o gasista calificado en el Estado de Massachusetts. - DEBE instalarse una válvula de gas manual con manija en forma de 'T' en el conducto de suministro de gas de la estufa.

- Si se utiliza un conector de gas flexible para instalar la estufa, no deben conectarse varios conductos flexibles de gas en serie.

Español 17

Requisitos de instalación

Requisitos eléctricos

ADVERTENCIA

Para reducir el riesgo de incendios, descargas eléctricas o lesiones personales:

Todas las estufas

• No utilice un cable prolongador ni un enchufe adaptador con esta estufa.
• Esta estufa debe conectarse a tierra correctamente.
• Si no está seguro de que la conexión a tierra de la estufa está correctamente realizada, consulte a un electricista calificado.
• No modifique el enchufe provisto con la estufa; si no entra en el tomacorriente, solicite a un electricista calificado que instale un tomacorriente adecuado.
• Todo el cableado y la conexión a tierra deben realizarse en conformidad con los códigos locales o, en su ausencia, con la versión más reciente del Código eléctrico nacional ANSI/NFPA Nro. 70 (para EE.UU) o con la versión más reciente del Código eléctrico de Canadá CSA C22.1 y los códigos y ordenanzas locales.
• El diagrama de cableado se encuentra en la parte posterior de la estufa. (Dentro del cable posterior de la cubierta)
• Esta estufa está equipada con un sistema de encendido electrónico que no funcionará si se lo enchufa a un tomacorriente que no esté correctamente polarizado.

Modelos de gas

• Todos los modelos a gas están equipados con un cable de alimentación con un conductor de conexión a tierra del equipo y un enchufe de conexión a tierra.
• Se requiere un servicio eléctrico aprobado de CA. 120 voltios y 60 Hz con un disyuntor de 20 A o un fusible de retardo para todos los modelos de EE.UU. y Canadá.
• Verifique que haya un sujetador de cables con amortiguador de esfuerzo de 3/4 pulgadas (1.9 cm) certificado por UL en el lugar donde el cable sale del gabinete de la estufa.
• No vuelva a utilizar el cable de alimentación eléctrica de una estufa vieja u otro artefacto.
• El cable de alimentación eléctrica debe conservarse en el gabinete de la estufa con un sujetador de cables con amortiguador de esfuerzo con certificación UL.
• También se recomienda un fusible de retardo o un disyuntor.

Conexión a tierra

• Todas las estufas deben contar con conexión a tierra por razones de seguridad personal.
• Todos los modelos a gas cuentan con un cable de alimentación con un conductor de conexión a tierra del equipo y un enchufe de conexión a tierra.
• El enchufe debe enchufarse firmemente en un tomacorriente de tres clavijas que esté correctamente instalado y que disponga de conexión a tierra, de acuerdo con todos los códigos y ordenanzas locales. En caso de fallas o averlas, la conexión a tierra reducirá el riesgo de sufrir descargas eléctricas, ya que le ofrece una ruta a la corriente eléctrica.
• No utilice un cable de alimentación dañado ni un tomacorriente de pared flojo.
• No utilice un cable prolongador ni un adaptador con este electrodoméstico.
• Bajo ninguna circunstancia corte, mocifique, retire ni desactive de ninguna otra manera la clavija de conexión a tierra (la tercera) del cable de alimentación. Si el enchufe y el tomacorriente no coinciden o tiene alguna duda, encarguese de que un electricista calificado instale el tomacorriente adecuado.
  El cliente debe encargarse de que un electricista calificado inspeccione el tomecorriente y el circuito para asegurarse de que el tomecorriente tenga la conexión a tierra adecuada. No se requieren ni recomiendan interruptores con detección de falla a tierra (GFC), por su sigla en inglés, para los tomecorriente de estufas a gas.
• NUNCA conecte el cable a tierra a cañerías de plomería de plástico, tuberías de gas o tuberías de agua.

PRECAUCIÓN

No seguir estas instrucciones puede provocar la muerte, un incendio o una descarga eléctrica.

Situaciones de uso en las que el cable de alimentación se desconectará con frecuencia

No utilice un enchufe adaptador en estas situaciones, ya que desconectar el cable de alimentación somete al adaptador a esfuerzos excesivos y conduce a una falta eventual del terminal de conexión a tierra del adaptador. En el caso de un tomacorriente de pared estándar de dos clavijas, será responsabilidad personal y obligación del cliente encargarse de que un electricista calificado lo reemplace por un tomacorriente de pared de tres clavijas (con conexión a tierra) antes de utilizar el artefacto.

18 Español

Instrucciones de instalación

Requisitos adicionales de instalación para casas rodantes

La instalación de los artefactos diseñados para casas rodantes debe cumplir con la Norma de construcción y seguridad de casas prefabricadas. Título 24 CFR, Parte 3280 (denominada anteriormente Norma federal para la construcción y la seguridad de casas rodantes, Título 24, HUD, Parte 280) o, cuando no corresponda su aplicación, la versión más reciente de la Norma para instalaciones en casas prefabricadas (lugares para casas prefabricadas, comunidades y armacos), la versión más reciente de ANSI A225.1, o los códigos locales. En Canadá, la instalación en casas rodantes debe cumplir con el Código de instalación de casas rodantes CAN/C5A Z240/MH actual.

Ubicación del cable de alimentación

Ubicación del cable de alimentación

El cable de alimentación de este artefacto está ubicado en la parte posterior de la estufa, cerca de la esquina inferior derecha. El cable de alimentación de 53 pulgadas (135 cm) viene instalado en la estufa y adherido con cinta a la parte posterior para el transporte.

Instalación de la estufa de gas

IMPORTANTE:

Lea con atención y en su totalidad las siguientes instrucciones y la sección de Instrucciones de seguridad importantes que se encuentra en la parte delantera de este manual ANTES de instalar u operar la estuña de gas. La instalación, ajustes, servicio técnico o mantenimiento incorrectos pueden causar lesiones personales o caños a la propiedad.

Para solicitar piezas o accesorios, comuníquese con el comercio minorista local o consulte la última página.

NOTA

Para garantizar que la instalación se realice correctamente recomendamos especialmente que se contrate a un instalador profesional.

Paso 1. Desembalaje de la estufa

Quite todo el material de empaque. No retirar los materiales de empaque podría causar daños al electrodoméstico.

Haga un inventario de todas las piezas sueltas y comparelo con la lista de piezas y componentos provistos de la página 11.

Verifique que no haya daños ni piezas faltantes causados por del transporte. Debe informarse cualquier daño o pieza faltante al comercio minorista local.

Paso 2. Conexión de la estufa al suministro de gas

Cierre la válvula de suministro de gas principal antes de desconectar la estufa vieja y no vuelva a abrirla hasta que no se haya realizado la nueva conexión. No olvide volver a encender el piloto de los demás artefactos de gas cuando vuelva a abrir el suministro.

Debido a que las tuberías rígidas limitan el movimiento de la estuía, se recomienda el uso de un conector flexible de metal del artefacto certificado por CSA International a menos que los códigos locales exían una conexión con tuberías rígidas.

Español 19

Instrucciones de instalación

ADVERTENCIA

Si no se sigue la información de este manual con exactitud, podrían producirse incendios o explosiones causantes de muerte, lesiones persona es o caños a la propiedad.

- No debe almacenarse ni utilizarse gasolina u otros líquidos y vapores inflamables cerca de este u otros artefactos.

• QUÉ HACER SI HAY OLOR A GAS:

- NO encienda cerillos, veles ni cigarrillos

- NO interte encender ningún artefacto.

- NO toque ningún interruptor eléctrico.

- NO utilice ningún teléfono dentro del edificio.

- Haga salir a todos los ocupantes de la habitación, el edificio o el área.

- Llame inmediatamente al proveedor de gas desde el teléfono de un vecino.

Siga las instrucciones del proveedor de gas.

- 5° no puede comunicarse con el proveedor de gas. llame al departamento de bomberos.

- La instalación y el servicio técnico deben ser realizados por un instalador calificado, agencias de servicio técnico o el proveedor de gas.

Jamás utilice un conector viejo cuando instale una estufa nueva. Si se utiliza el método de tuberías rígidas debe alinearse cuidadosamente la tubería, y la estufa no podrá moverse luego de realizar la conexión.

Para evitar pérdidas de gas, aplique compuesto para unión de tuberías.

ADVERTENCIA

No envuelva las roscas de la tubería con cinta de Tellón que puede agrietar el regulador de presión.

1. Instale una válvula manual de cierre del gas en la tubería de gas en un lugar al que pueda accederse fácilmente, externo a la estufa.
   Asegúrese de que todos los que utilicen las estufa sepan cómo cortar el suministro de gas de la estufa y cómo hacerlo.
2. Instale un adaptador de union cónica macho de 0.5 pulgadas (1.3 mm) en la rosca interna NPT de 0.5 pulgadas (1.3 mm) de la entrada del regulador. Utilice una llave auxiliar en la corexión del regulador para evitar daños.
   Cuando instale la estufa desde el frente, retire el codo de 90° para facilitar la instalación.
3. Instale un adaptador de unión cónica macho de 0.5 pulgadas (1.3 mm) o de 0.75 pulgadas (1.9 mm) en la rosca interna NPT de la válvula de cierre manual y recuerde sujetar la válvula de cierre para evitar que gire.

20 Español

1. Conecte el conector flexió e de metal del artefacto al acaptador de la estufa. Ubique la estufa de manera que le permita realizar la conexión en la válvula de cierre.
2. Cuando se hayan realizado todas las conexiones, asegúrese de que todos los controles de la estufa estén en la posición de apagado y abra la válvula principal de suministro de gas. Utilice un detector de fugas líquido en todas las juncas y conexiones para verificar que no haya pérdidas en el sistema.

ADVERTENCIA

Para evitar el peligro de muerte, lesiones personales, explosiones o incendios, NO utilice una llama para verificar que no haya pérdidas de gas.

Cuando se utilicen presiones de prueba superiores a ½ PSIG (libras por pulgada cuadrada manométrica) para realizar la prueba de la presión del sistema ce suministro de gas de la residencia, desconecte la estufa y la válvula de cierre individual de la tubería de suministro de gas. Cuando se utilicen presiones de prueba de ½ PSIG (libras por pulgada cuadrada manométrica) o inferiores para realizar la prueba del sistema de suministro de gas, simplemente cierre la válvula de cierre individual para aíslar la estufa del sistema de suministro de gas.

ADVERTENCIA

No exceder los 25 ft. lb de par de torsión al realizar conexiones de gas. Ajustar en exceso puede agrietar el regulador de presión y producir una pérdida de gas.

Conexión con conectores flexibles

Instalador: informe la ubicación de la válvula de cierre de gas al consumidor.

Valvula de cierre del gas Fuelo de gas a la escita Adaplicador Conector Flexible (max. & pes) Tubería de gas de 2.5 pulgadas o 0.75, pulgadas Tubería acta a valve de control de los que nadora es del hargo Tubería feste e distribuidor de control de la cubierta Regulator de presión

NOTA

Si en su área se exige una corexión con tuberlas rigidas comuníquese con un instalador calificado, una agencia de servicio técnico o el proveedor de gas.

NOTA

La válvula de cierre del gas debe instaarse en un lugar accesible en la tubería de gas,

externa al artefacto, con el fin de abrir o cerrar el suministro de gas del equipo.

Paso 3. Conversión a gas LP (opcional)

Tocas las estufas de gas nuevas vienen de fáorica configuradas para utilizar gas natural. Cualquier estufa de gas Samsung puede convertirse para que utilice gas LP. Consulte la página 55 del Manua del usuario para comunicarse con un técnico de servicio calificado.

Únicamente un instalador de gas LP calificado debe realizar el proceso de conversión. Las instrucciones de conversión y los orificios para LP se proveen con el kit de conversión a LP. La conversión a LP requiere el cambio de todos los orificios de los quemadores (5 quemadores superiores y 2 quemadores del horno).

Además, es necesario invertir la bocuilla del regulador de presión del gas. El consumidor debe conservar todos los orificios reemplazados, incluyendo las instrucciones y la indicación de los orificios y de las medidas para la adaptación.

Revise la calidad de la llama de todos los quemadores después de la conversión a gas LP,

Paso 4. Instalación del dispositivo anti inclinación

ADVERTENCIA

Para reducir el riesgo de inclinaciones, el artefacto debe quedar correctamente fijado mediante la instalación del dispositivo anti inclinación que viene con el equipo.

• Todas las estufas pueden inclinarse, lo que puede tener como resultado lesiones personales.
• Las estuías inclinadas pueden causar quemaduras por derrames, lesiones personales o la muerte.
• Para prevenir la inclinación accidental, instale y verifique la ménula anti inclinación de acuerdo con las instrucciones y la plantilla provista con la ménula.

Se provee una ménula anti inclinación y tornillos, instrucciones de instalación y una plantilla con cada estufa (PN DG94 008708). Las instrucciones incluyen la información necesaria para completar la instalación de la ménula anti inclinación. Lca y siga las instrucciones de la página y utilice la plantilla para la instalación de la ménula anti inclinación. Si no se instala correctamente, la estufa podría inclinarse si usted o un niño se parara, sentara o apoyara sobre la puerta del horno abierta.

aproximedamente (17.5 mm) Mérsura and inclinación El zamillo debe introducirza: en modra o concreta

*NOTA: Para instalar la ménula anti inclución libere la pata niveladora. Se requiera una distancia mínima de 2-07 (16.5 min) enire la parte inferior de a estaula y el piso de la cocina.

Para verificar si se ha instalado y conectado la mésula correctamente, retire el cajón de almacenamiento y mir debajo de la estuía aca ver si la pata niveladora se ha medido en la mésula. Incline con cuidado la estuta hacia adelante. La mésula debería detener la estuta en una inclinación máxima de 4 pulgadas (10.2 cm). Si no lo hace, debe volver a instalarse la mésula.

Español 21

Instrucciones de instalación

Si se separa la estufa de la pared por algún motivo, repita siempre este procedimiento para verificar que la estufa quede fijacia correctamente por la ménula anti inclinación. No retire completamente las patas de nivelación o la estufa no cuedará sujeta correctamente al dispositivo anti inclinación.

Paso 5. Enchufe y ubicación

ADVERTENCIA

ANTES DE REALIZAR CUALQUIER OPERACIÓN O PRUEBA, siga los requisitos de conexión a tierra de las páginas 17 \~ 18 de este manual. La conexión inadecuada del enchufe de conexión a tierra puede tener como resultado un riesgo de descarga eléctrica.

- Todas las estufas de gas vienen equipadas con un cable de alimentación. El cable de alimentación se conecta a la parte posterior de la estufa. Consulte los "Requisitos eléctricos" de las páginas 17 - 18.

- El sistema eléctrico, incluso el cable de alimentación, viene instalado y cableado previamente de fabrica. Modificar cualquier parte de este sistema puede provocar un cortocircuito o una sobrecarga.

1. Enchute e cable de alimentación. Asegúrese de que los tomacorriente cumplan con los códigos eléctricos locales o nacionales que se mencionan en las páginas 17 - 18.
2. Deslice la estuía hasta su lugar.
3. Revise la tubería de suministro de gas para asegurarse de que no esté dañada y permanezca conectada durante la colocación.
4. Verifique que la pata trasera de la stuña haya entrada en la ménula anti inclinación. Con cuidado, inclinc la stuña hacia adelante para verificar que la ménula anti inclinación esté enganchada a la abrazadera trasera y que evite la inclinación.

Paso 6. Nivelación de la estufa

Pata niveladora

1. Asegúrese de que la estufa esté ubicada donde lo desec.
2. Utilice una llave para girar y alargar o acortar las patas niveladoras delanteras para nivelar la estufa. La rotación hacia la ¿quierda acorta la pata y baja la estufa. La rotación hacia la derecha alarga la pata y eleva la estufa.

NOTAS

• En general es suficiente con el ajuste de las dos patas delanteras, aunque es posible ajustar las cuatro patas si fuera necesario.

• Ajuste las patas niveladoras solo en la medida en que ello resulte necesario para nivelar la estufa. Alargar las patas niveladoras más de lo necesario o retirarlas puede causar que la estufa sea inestable.

• Si la estufa se encuentra justo a gabinetes o entre ellos, asegúrese de que la cubierta (sin las rejilas de los quemadores superiores) este nivelada con la superficie de las mesadas.

• Coloque un estante para horno en la posición central para estantes.

• Utilice las dos posiciones que se muestran a la derecha para comprobar el nivel de la estuía con un nivel de carpinteria.
• Una vez que la estuía este nivelada, deslicela y sepárela de la pared para que pueda instalarse la ménsula anti inclinación.

Paso 7. Montaje de los quemadores superiores

No opere los quemadores superiores si no están todas las piezas en su lugar.

1. Coloque los cabezales de los quemadores superiores en la parte superior de los colectores para los quemadores superiores, tal como se indica a la derecha. Los electrodos entrarán en la ranura que se encuentra en la parte inferior de los cabezales. Asogúrcse de que los cabezales de los quemadores superiores queden horizontales y paralelos a la cubierta.
2. Coloque las tapas con el tamaño correspondiente en la parte superior de cada cabezal de los quemadores superiores.

Quenador a fuego lento de precisión (TD) Superficie plana Línea cóncava

NOTA

Las tapas del cuemador a fuego lento de precisión (TD) y del cuemador de doble potencia interior (DD) pueden utilizarse de manera intercamplable.

1. Coloque las rejillas de los quemadores superiores de la izquierda, el centro y la derecha sobre la cubierta. Los bordes de las rejillas deben coincidir con los bordes de la cubierta.

Paso 8. Verificación del encendido de los quemadores superiores

Verifique el funcionamiento de todos los quemadores superiores y del horno luego de haber instalado y montado la estufa, de haber comprobado que no haya pérdidas en las tuberías de suministro de gas y de haber enchufaco el cable de alimentación eléctrica.

Todos los quemadores superiores y del horno tienen encendido electrónico.

Lite 1 2 3

Para encender un quemador superior:

1. Presione el botón integrado en la perilla.
2. Empuje la perilla de control correspondiente al quemador superior y gírela a la posición Lite (Encender). Oirá un chasquido que indica que el sistema de encendido electrónico funciona correctamente. El quemador se encenderá en aproximadamente 4 segundos, después de que se haya purgado el aire del conducto de suministro.
3. Una vez encendido el quemador, gire la perilla de control hasta la posición deseada. Los "clics" se detendrán y la altura de la llama cambiará de máximo a mínimo cuando se gire la perilla de control.
4. Repita los pasos 1, 2, 3 para verificar el funcionamiento de cada quemador superior, uno tras otro.

NOTA

Coloque los alimentos en el horno después de precalentarlo, si así lo requiere la receta. El precalentamiento es importante para obtener buenos resultados en el horneado. El horno emitirá un pitido cuando alcance la temperatura de cocción deseada.

Español 23

Instrucciones de instalación

Verificación de la calidad de la llama:

Es necesario verificar visualmente todas las llamas de combustión para determinar su calidad.

① ② ③

1. Llamas azules atenuadas-Normal con gas natural.
2. Puntas amarillas en los conos exteriores-Normal con gas LP.
3. Llamas amarillas-No son normales para ningún tipo de gas; solicite servicio técnico.

NOTA

Si la llama de un quemador es como la del ejemplo 3, no debe utilizarse la estufa hasta que reciba servicio técnico. Solicite servicio técnico. Las llamas normales de los quemadores deben verse como los ejemplos

1 o 2. según el tipo de gas que se utilice.

Paso 9. Lista de verificación final de la instalación

Acaba de finalizar la instalación de la estufa. Asegúrese de que todos los controles estén en la posición OF (Aguggaco) y de que el flujo del aire de verificación del horno no esté obstruído. La siguiente es una lista de verificación para confirmar que la instalación de la estufa sea segura y que esté lista para el funcionamiento.

Enchufe de la estufa de gas

• El conducto de gas se ha conectado correctamente a la estufa. Se ha abierto el gas. Se ha verificado que no haya fugas en ninguna de las conexiones.
• La estufa está conectada a un tomacorriente correctamente conectado a tierra.
• Se ha instalado y enganchado correctamente una ménsula anti inclinación a la estufa.
• La estufa está nivelada y firmemente asentada sobre un piso sóldo y nivelado.
• Los quemadores superiores de gas se han montado correctamente.
• Se ha comprobado que todos los quemadores funcionen correctamente.
• PARA EL INSTALADOR ÚNICAMENTE: verifique o ajuste las llamas de los quemadores para asar y del horno según el procedimiento que se describe en las páginas 22 - 23 de este manual.

Tornillo de bloqueo

Ajuste de los obturadores de ajuste del aire de los quemadores del horno

Oturador de ajuste del arc

Todos los quemadores del horno tienen un obturador de ajuste del aire. El objetivo del oaturador es regular el flujo de aire que se dirige a las llamas. Las llamas que estén correctamente ajustadas deben arder constantemente con un como azul de aproximadamente 1 pulgada. Las llamas no deben sobresatir nunca del borde de los deflectores de los quemadores. Si bien esto se regula en la fábrica, se las debe verificar y, si fuera necesario, se las debe ajustar periódicamente para garantizar el funcionamiento eficiente.

24 Español

Para verificar y ajustar los obturadores de ajuste del aire de los quemadores del horno:

1. Abra la puerta del horno.
2. Retire los estantes del horno.
3. Retire el piso del horno.
4. Presione la tecla Bake (Hornear) y, luego, la tecla Start (Inicio).
5. Cuando el horno se haya encendido, verifique visualmente las llamadas que salen de los quemadores superiores e inferiores. Si es necesario realizar correcciones, ajuste curcadosamente los obturadores de ajuste del aire.

Termilo de bloque

Los obturadores están ubicados en la base de los colectores de los quemadores, cerca de la pared posterior del horno.

Para ajustar el obturador, afloje el tornillo de bloqueo y gire el obturador hacia la posición abierta o cerrada según sea necesario. Si las llamas se despegan de los puertos de los quemadores, reduzca gradualmente la abertura del obturador de aire hasta que las llamas se estabilichen.

Si las llamas son demasiado amarillas o demasiado grandes, aumente gradualmente la abertura del obturador de aire hasta que las llamas tengan aproximadamente un como azul de 1 pulgada.

NOTA

Si la estufa está configurada para usar gas natura, las llamas no deberían tener la punta amarilla. Si la estufa está configurada para usar gas LP, es normal que haya pequeñas puntas amarillas en el extremo de los conos.

Tomilo de bloqueo

Después de ajustar correctamente las llamas, apaque el horno, vuelva a ajustar los tornillos de bloqueo, vuelva a colocar el piso del horno y los estantes y cierre la puerta del horno.

Ajuste de la configuración de llama baja

Identifique qué quemador presenta un nivel de fuego lento muy alto o muy bajo a través de los gráficos del panel del colector.

Tornillo de ajuste del fuego lento

1. Gire la perilla a la posición Lo (Bajo) y retírela del vástago de la válvula mientras la llama está encendida.

Destornillador pequeno Vástago de la válvula

1. Introduzca con cuidado el desarmador en el vástago de la válvula hasta que toque el tornillo de ajuste del fuego lento. Asegúrese de que la cabeza plana del desarmador entre en la ranura del tornillo de ajuste.

2. Gire el tornillo de ajuste de la válvula hacia la derecha para reducir la salida de la llama en la posición Lo (Bajo) o hacia la izquierda para aumentarla.

ADVERTENCIA

1. No retire por completo el tornillo de ajuste de la válvula del véstagó de la válvula. El tornillo de ajuste de la válvula es una pieza integral del montaje de la válvula de gas. Retirar el tornillo de ajuste de la válvula causará una pérdida de gas.
2. Luego de ajustar el tornillo de ajuste de la válvula, inspeccione el montaje para detectar pérdidas de gas.

Español 25

SAMSUNG

Escanee este código con su teléfono inteligente.

Escanee el código QR' o visite

para ver nuestros útiles

videos instructivos y programas en vivo

* Requera un leclar instalada en su teléfono inteligente.

¿TIENE PRECUNTAS O COMENTARIOS?

PAÍS LLAME AL O VISITENOS EN LÍNEA EN
U.S.AConsumer Electronics	1-800-SAMSUNG (726-7864) www.samsung.com/us/support
CANADA 1 800 SAMSUNG (726-7864)		www.samsung.com/ca/support (English)www.samsung.com/ca_f/support (French)

DG88-01600A-00
