MANUAL DE USUARIO C2G41604 C2G

(ES) CONMUTADOR HDMI DE 4 PUERTOS - 4K 60HZ

Model C2G41604

Descripción general del product....22

Características 23

Contenidos del paquete ....23

Diagrama de aplicación....23

Control del conmutador....24

Control de interruptor automático....25

Control RS232 25

Conjunto de comandos de API ....26

Continuación del conjunto de comandos de API.....27

Continuación del conjunto de comandos de API.....28

Solución de problemas ....29

Notas....30

Seguridad y Garantía C2G 31

4-Port HDMI Switch - 4K 60Hz

(US)

PRODUCT OVERVIEW

FRONT PANEL

0 1 2 3 4 HDMI IN HDMI OUT SWITCH ① ② ③ ④

FRONT PANEL DESCRIPTION

CONMUTADOR HDMI DE 4 PUERTOS - 4K 60Hz

(ES)

DESCRIPCIÓN GENERAL DEL PRODUCTO

PANEL FRONTAL

0 1 2 3 4 HDMI IN HDMI OUT SWITCH ① ② ③ ④

PANEL FRONTAL DESCRIPCIÓN

1	LED de encendido	Encendido / apagado: el dispositivo está encendido / apagado.
2	LED ENTRADA HDMI	Encendido: se selecciona la fuente HDMI.Apagado: la fuente HDMI no está seleccionada.
3	LED SALIDA HDMI	Encendido: HDMI OUT tiene una salida de señal activa.Apagado: HDMI OUT no tiene salida de señal activa.
4	Boton interruptor	Presione para recorrer las fuentes activas. La fuente inactiva no se podrá seleccionar.

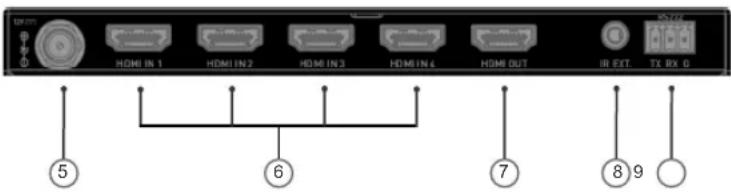

PANEL POSTERIOR

HDMI IN 1 HDMI IN 2 HDMI IN 3 HDMI IN 4 HDMI OUT IR EXT. TX RX 0 ⑤ ⑥ ⑦ ⑧ 9

PANEL POSTERIOR DESCRIPCIÓN

5 DC 12V Conecte la fuente de alimentación proporcionada.
6	ENTRADA HDMI (1-4)	Conéctese a fuentes HDMI mediante cables HDMI.
7 SALIDA HDMI		Conéctese a una pantalla HDMI. (El puerto HDMI OUT puede suministrar una potencia de 5 V / 150 mA).
8 IR EXT.		Puerto de extensión IR. Conéctelo al cable de extensión IR provisto.
9 RS232		Conéctese a un dispositivo habilitado para RS232, como un sistema de control para control en serie RS232.

CONMUTADOR HDMI DE 4 PUERTOS - 4K 60Hz

(ES)

CARACTERÍSTICAS

• HDMI 2.0 con 4K @ 60 4: 4: 4 de 8 bits y compatible con HDCP 2.2
- Admite HDR, incluye HDR10, Dolby Vision, HLG y HDR 10+
- Admite control de botones del panel frontal, control remoto por infrarrojos, control en serie RS232 y opciones de control de conmutación automática
- Tamaño compacto y fácil de instalar.
- La salida HDMI puede suministrar una corriente de 150 mA para alimentar el cable AOC

DIAGRAMA DE APLICACIÓN

Nota: Antes de realizar el cableado, desconecte la alimentación de todos los dispositivos.

CARACTERÍSTICAS

• 1 x Conmutador
  • 1 x Adaptador de corriente (DC 12V 1A) con pines de EE. UU., Reino Unido, UE y AU
• 1 x IR Remoto
  • 1 x Cable de extensión de infrarrojos
  • 1 x Conector macho Phoenix (3,5 mm, 3 pines)
  • 2 x Soporte de montaje (con tornillos)
• 1 x Manual

CONMUTADOR HDMI DE 4 PUERTOS - 4K 60Hz

(EN)

CONTROL DEL CONMUTADOR

Puede elegir controlar el conmutador a través del botón del panel frontal, el control remoto por infrarrojos, la función de conmutación automática o el control RS232 (comandos API).

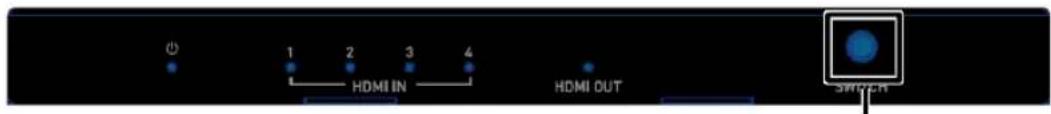

CONTROL DE BOTONES DEL PANEL FRONTAL

1 2 3 4 HDMI IN HDMI OUT SWITCH

Presione el botón del interruptor para recorrer varias fuentes activas

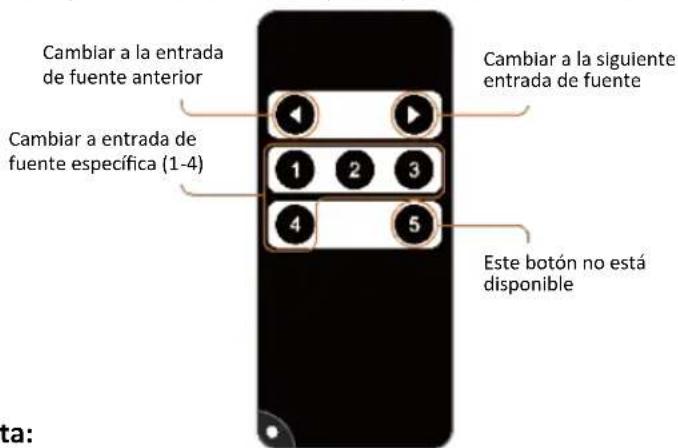

MANDO A DISTANCIA POR INFRARROJOS

El conmutador se puede controlar mediante el mando a distancia IR proporcionado. Apunte el control remoto directamente al cable de extensión de infrarrojos conectado al "IR Ext." puerto y cambie a la fuente de entrada deseada.

Cambiar a la entrada de fuente anterior Cambiar a entrada de fuente específica (1-4) Cambiar a la siguiente entrada de fuente Este botón no está disponible ta:

Botón	IR Codigos	Descripción
	0x02 0x0a	Cambiar a la siguiente entrada de fuente activa(Cycle 1→4).
	0x02 0x08	Cambiar a la entrada de fuente activa anterior (Cycle 4→1).
1	0x02 0x04	Cambiar a la entrada de fuente 1.
2	0x02 0x05	Cambiar a la entrada de fuente 2.
3	0x02 0x06	Cambiar a la entrada de fuente 3.
4	0x02 0x0c	Cambiar a la entrada de fuente 4.
5	N/A	No disponible.

Nota:

Dado que el formato de codificación para los códigos IR anterior es NEC (38 KHz), asegúrese de que cualquier dispositivo de terceros utilizado para controlar el conmutador por infrarrojos admita NEC (38 KHz).

CONMUTADOR HDMI DE 4 PUERTOS - 4K 60Hz

(ES)

CONTROL DE INTERRUPTOR AUTOMÁTICO

El conmutador admite la conmutación automática y le permite controlarlo sin permanecer cerca de él o usar el control remoto IR. La función de conmutación automática se puede activar / desactivar a través de comandos API.

Cuando el conmutador está encendido, la conmutación automática funcionará de la siguiente manera:

1. Cuando se insertan fuentes HDMI, el conmutador cambiará a la última fuente conectada para la visualización de salida.
2. Cuando se elimina la fuente HDMI seleccionada, el conmutador cambiará a la fuente activa con la máxima prioridad para la visualización de salida (Prioridad: entrada 1> entrada 2> entrada 3> entrada 4).

Nota: La función de conmutación automática solo puede detectar 5 V del dispositivo de fuente de entrada. Si la fuente HDMI seleccionada en modo de espera proporciona una salida de potencia continua de 5 V, la función de cambio automático no funcionará, es decir, el conmutador no cambiará la entrada a otras fuentes activas. En este caso, apague el dispositivo de fuente en espera seleccionado o elimínelo del conmutador.

CONTROL RS232

Los usuarios avanzados también pueden optar por controlar el dispositivo a través del puerto RS232. Es posible que también se necesite un software de interfaz en serie RS232 profesional.

Antes de ejecutar el comando API, asegúrese de que la interfaz RS232 y la PC de control estén configurados correctamente.

CONFIGURACIÓN PREDETERMINA- DA DE RS232

Parámetros Valor
Tasa de baudios 9600 bps
Bits de datos 8 bits
Paridad Ninguno
Bits de parada 1 bit
Control de flujo Ninguno

CONMUTADOR HDMI DE 4 PUERTOS - 4K 60Hz

(ES)

CONJUNTO DE COMANDOS DE API

Tome el comando SET SW in out como ejemplo:

1. [SET SW] denota palabras clave de comando, no distingue entre mayúsculas y minúsculas.
2. [in out] denota parámetros, no distingue entre mayúsculas y minúsculas; no se reconocerá el número de parámetro incorrecto.
3. denota un retorno de carro o un salto de línea; todos los comandos deben terminar con un retorno de carro o un salto de línea.

No.	Descripción	Mando	Ejemplo
Caja de interruptor normal
1	Activar / desactivar la función de cambio automático	Mando:SET AUTOSW_FNprmRegreso:AUTOSW_FN prmParámetro:prm = {on, off}Descripción:Cuando el prm está encendido, la función de cambio automático está en estado activo. Cuando el prm está apagado, la función de cambio automático está en estado inactivo.	Mando:SET AUTOSW_FN onRegreso:AUTOSW_FN onDescripción:La función Set Auto Switch está en estado activo.

No.	Descripción	Mando	Ejemplo
Caja de interruptor normal
2	Obtener estado de encendido / apagado de la función de interruptor automático	Mando:GET AUTOSW_FNRegreso:AUTOSW_FN prmParámetro:prm = {on, off}Descripción:La función Get Auto Switch está en estado activo o inactivo.	Mando:GET AUTOSW_FNRegreso:AUTOSW_FN onDescripción:El modo Get Auto Switch está en estado activo o inactivo. El resultado está en estado activo.

CONMUTADOR HDMI DE 4 PUERTOS - 4K 60Hz

(ES)

CONTINUACIÓN DEL CONJUNTO DE COMANDOS DE API

No.	Descripción	Mando	Ejemplo
3	Interruptor de entrada para salida	Mando:SET SWinRegreso:SW inParámetro: in = 1, in2, in3, in4, next, prev\ ; // siguiente fuente de conexión; fuente de conexión anteriorDescripción:SW es la abreviatura de Switch. Cambie una fuente de entrada por un disipador de salida.	Mando:SET SWin1Regreso:SW in1Descripción:Cambiar in1 para salir
4	Obtener qué mapeo de entrada para indicar la salida	Mando:GET MPRegreso:MpinParámetro: in = 1, in2, in3, in4\ ;Descripción:MP es la abreviatura de mapeo. Obtener qué mapeo de entrada para indicar la salida.	Mando:GETMPRegreso:MP in1Descripción:Obtener qué mapeo de entrada sacar

No.	Descripción	Mando	Ejemplo
5	Obtener el estado de conexión de entrada en una entrada determinada	Mando:GET INPUT_Cprm1Regreso:INPUT_C prm1prm2Parámetro: prm1 = 1, in2,..., in4\ prm2 = , desconectar\ Descripción:Obtenga el estado de conexión de entrada en una determinada entrada. INPUT_C es la abreviatura de Input connect.	Mando: GET INPUT_Cin1Regreso:INPUT_C in1connectDescripción:In1 conectado

CONMUTADOR HDMI DE 4 PUERTOS - 4K 60Hz

(ES)

CONTINUACIÓN DEL CONJUNTO DE COMANDOS DE API

No.	Descripción	Mando	Ejemplo
6	Obtenga el estado de conexión de entrada en todas las entradas	Mando:GET INPUT_CallRegreso:INPUT_C prm1prm2...INPUT_C prm1prm2Parámetro:prm1 = {in1, in2,..., in4}prm2 = {conectar, desconectar}Descripción:Obtenga el estado de conexión de entrada en todas las entradas	Mando:GET INPUT_CallRegreso:INPUT_C in1connect...INPUT_C in2connectDescripción:Obtenga toda la conexión de entrada

Actualizar información
7	Obtener la versión de firmware	Mando:GET VERRegreso:VER prmParámetro:prm = {...}// según la versión de firmware realDescripción:Obtener la versión de firmware de destino seleccionada	Mando: GET VERRegreso:VER 1.4Descripción: Obtener la versión de firmware
No.	Descripción	Mando Ejemplo
8	Módulo de actualización	Mando:UPG [prm]Regreso:UPG [prm]Parámetro:prm= {xxx}Descripción:Módulo de actualización	Mando:UPGRegreso:UPGDescripción:Módulo de actualización

CONMUTADOR HDMI DE 4 PUERTOS - 4K 60Hz

(ES)

SOLUCIÓN DE PROBLEMAS

1. Ninguna energía

• Asegúrese de que la energía esté encendida.
• Asegúrese de utilizar el adaptador de corriente que se incluye en el paquete.

2. Sin flash de imagen o video

• Asegúrese de que todos los dispositivos estén encendidos y que todos los cables estén conectados correctamente. Asegúrese de que todas las longitudes de los cables estén dentro de la distancia máxima.
• Asegúrese de que todos los indicadores LED sean normales.
• Cuando conecte la fuente a la pantalla directamente, asegúrese de que estén funcionando correctamente.
• Asegúrese de que la fuente HDMI seleccionada funcione normalmente en lugar de estar en estado de espera.
• Asegúrese de que el dispositivo admita la resolución de entrada.

3. Cambio automático deshabilitado

- Para habilitar la conmutación automática, asegúrese de que la entrada de la fuente HDMI pueda suministrar energía DC 5V.

CONMUTADOR HDMI DE 4 PUERTOS - 4K 60Hz

(ES)

NOTAS

CONMUTADOR HDMI DE 4 PUERTOS - 4K 60Hz

(ES)

INFORMACIÓN DE SEGURIDAD IMPORTANTE

No conecte la unidad en una toma que no tenga suficiente corriente para permitir que el dispositivo funcione. Consulte las especificaciones de este manual para el nivel de energía de la unidad.

Líquido: Si sobre esta unidad o su correspondiente adaptador de corriente se ha derramado líquido o ha entrado en su interior, no intente utilizar la unidad. No intente utilizar este producto en un entorno exterior ya que los elementos como la lluvia, la nieve, el granizo, etc. pueden dañar el producto.

En caso de una tormenta, se recomienda desconectar este dispositivo de la corriente.

Evite colocar este producto cerca de objetos que produzcan calor como radiadores portátiles, calefactores o conductos de calefacción.

NO EXISTEN PARTES REPARABLES POR EL USUARIO. No intente abrir este producto ni exponer los circuitos internos. Si cree que el producto está defectuoso, desconecte la unidad y consulte la sección de información de garantía de este manual.

GARANTÍA C2G

Desde C2G queremos que tenga plena confianza en su compra. Por eso ofrecemos una garantía para este dispositivo. Si experimenta cualquier problema debido a un defecto en la fabricación o en los materiales durante el periodo de garantía, repararemos o reemplazaremos este dispositivo.

Para solicitar un número de autorización de devolución de mercancía (RMA), póngase en contacto con el servicio de atención al cliente en el 800-293-4970 o en www.c2g.com.
