MANUAL DE USUARIO ECFG3668SS ELECTROLUX

LAS OPERACIONES DE INSTALACIÓN Y SERVICIO TÉCNICO DEBEN SER LLEVADAS A CABO POR UN INSTALADOR CUALIFICADO.

IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR ELÉC-TRICO LOCAL.

LEA Y GUARDE ESTAS INSTRUCCIONES PARA FUTURAS REFERENCIAS.

ADVERTENCIA

POR SU SEGURIDAD: No almacene o emplee gasolina u otros vapores o líquica de este o cualquier otro aparato.

Índice

INSTRUCCIONES IMPORTANTES DE SEGURIDAD....42

Dimensiones del producto.... 44

Distancias del armario.... 44

Posición de las salidas eléctricas y de gas ... 45

Montaje del respaldo.... 45

Montaje del zócalo delantero/lateral.... 45

Instalación de isla.... 46

Desembalaje, desplazamiento y ubicación de la estufa.... 47

Seguridad del gas 49

Conexión del gas ....50

Conversión a gas propano (GLP) .....53

Fijación a la pared y al suelo ....57

Desmontaje de la puerta....59

1. Lea todas las instrucciones de montaje antes de instalar la estufa.
2. Quite todo el material de embalaje del horno y de los compartimentos del cajón antes de conectar la estufa a la alimentación eléctrica y de gas.
3. Respete los códigos y las normativas vigentes. Asegúrese de dejar estas instrucciones al consumidor.

Nota importante para el cliente

Mantenga estas instrucciones con la guía del propietario para futuras referencias.

ADVERTENCIA

Si las instrucciones recogidas en este manual no se siguen con exactitud, podría producirse un incendio o una explosión, causando daños materiales, lesiones personales o la muerte.

PARA SU SEGURIDAD:

• No almacene o emplee gasolina u otros vapores o líquidos inflamables cerca de este o cualquier otro aparato.
• No intente encender ningún aparato.
• No toque interruptores eléctricos; no utilice ningún teléfono en el edificio.
• Llame inmediatamente al proveedor de gas desde el teléfono de un vecino. Siga las instrucciones del proveedor de gas.
• Si no es posible ponerse en contacto con su proveedor de gas, llame a los bomberos.

QUÉ HACER SI SIENTE OLOR A GAS:

Las operaciones de instalación y mantenimiento deben ser llevadas a cabo por un instalador cualificado, una empresa de asistencia técnica o el proveedor de gas.

Nota: Para los aparatos instalados en el Estado de Massachusetts, vaya a la página 50. Nota: Cuando opere a altitudes superiores a 2000 pies sobre el nivel del mar, la clasificación del aparato debe reducirse en un 4 por ciento por cada 1000 pies adicionales.

INSTRUCCIONES DE MONTAJE DE LA ESTUFA DE GAS DE 36"

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Este manual contiene símbolos e instrucciones importantes con relación a la seguridad. Preste atención a estos símbolos y siga las instrucciones proporcionadas.

ADVERTENCIA

Este símbolo le alertará de

situaciones que podrían causar lesiones graves, la muerte o daños a la propiedad.

!ATENCIÓN

Este símbolo le alertará de situacio-

nes que podrían causar lesiones o daños a la propiedad.

La instalación de esta estufa debe realizarse en conformidad con los códigos locales o, en ausencia de ellos, con el Código Nacional de Gas Combustible ANSI Z223.1/NFPA .54 (última edición) o con las normas CAN/CGAB149.1 y CAN/CGA-B149.2.

Cuando se instale en una casa prefabricada (rodante), la instalación debe cumplir con la Ley Nacional de Construcción y Normas de Seguridad de Viviendas Prefabricadas, Título 24 CFR, Parte 3280 [anteriormente, las Normas Federales de Construcción y Seguridad de Viviendas Prefabricadas, Título 24, HUD (Parte 280)] o bien, cuando dicha norma no seas aplicable, con el Estándar de Instalación de Viviendas Prefabricadas ANSI/NCSBCS A.225.1 o con los códigos locales en Estados Unidos, con ANSI Z225.1/NFPA 501A (última edición) o con CAN/CSAZ240MH en Canadá.

El diseño de esta estufa ha sido certificado por CSA International. Como sucede con todos los aparatos que utilizan gas y generan calor, se deben seguir algunas precauciones de seguridad. Las encontrará en la “Guía de uso y cuidado”. Le rogamos que la lea con atención.

• Asegúrese de que un instalador o técnico de servicio cualificado instale y ponga a tierra correctamente la estufa.
• Esta estufa debe ser puesta a tierra conforme a los códigos locales o, en ausencia de estos, conforme al Código de Electricidad Nacional, ANSI/NFPA N.º 70 (última edición), en Estados Unidos, o al Estándar CSA C22.1, Código de Electricidad de Canadá, Parte 1, en Canadá. Vea las Instrucciones para la puesta a tierra en la sección de “Requisitos eléctricos” de estas “Instrucciones de montaje”.
• Antes de instalar la estufa en una zona cubierta por linóleo u otros revestimientos de suelo sintéticos, asegúrese de que el revestimiento del suelo puede soportar una temperatura de al menos 90°F por encima de la temperatura ambiente sin encogerse, deformarse o decolorarse. No instale la estufa encima de una alfombra, a no ser que coloque un tapete aislante o una placa de madera contracha-

pada de 14 " (10,16 cm) de espesor entre la estufa y la alfombra.

• Asegúrese de que el revestimiento de la pared que rodea la estufa puede soportar el calor generado por la misma.
• No obstruya el flujo de aire de combustión en la abertura de ventilación del horno ni alrededor de la base o debajo del panel frontal inferior de la estufa. Evite tocar las aberturas de ventilación o las superficies cercanas, ya que podrían calentarse mientras el horno está funcionando. Esta estufa requiere aire fresco para la combustión adecuada del quemador.
• No deberán utilizarse cortinas de aire ni campanas extractoras superiores, que operan soplando aire hacia la estufa, en conjunto con estufas de gas, a menos que ambas hayan sido diseñadas, probadas y aprobadas por un laboratorio de ensayo independiente para su uso conjunto.

ADVERTENCIA

Los niños no deben permane-

cer solos o sin vigilancia en el área en la que se esté usando el aparato. Cuando los niños crezcan, instrúyales sobre el uso correcto y seguro de todos los aparatos. Nunca deje abierta la puerta del horno cuando la estufa esté sin vigilancia.

ATENCIÓN

Subirse, apoyarse o sentarse sobre

la puerta o el cajón de esta estufa puede provocar graves lesiones y puede causar asimismo daños al aparato.

• No guarde artículos de interés para los niños en los armarios que se encuentran encima de la estufa. Los niños podrían sufrir quemaduras graves si se subieran a la estufa para alcanzar algún objeto.
• Para eliminar la necesidad de alcanzar algún objeto sobre los quemadores de la superficie, evite el almacenamiento en armarios sobre los quemadores.
• Ajuste el tamaño de la llama del quemador de la superficie para que no se extienda más allá del borde del utensilio de cocina. Una llama excesivamente grande es peligrosa.
• No usar el horno como lugar de almacenamiento. Esto crea una situación potencialmente peligrosa.
• No usar por ningún motivo la estufa para calentar el ambiente. Un uso prolongado de la estufa sin la ventilación adecuada puede ser peligroso.
• No almacenar ni emplear gasolina u otros vapores o líquidos inflamables cerca de este o de cualquier otro aparato. Podrían provocar explosiones o incendios.
• En caso de un corte de alimentación eléctrica, los quemadores se pueden encender manualmente. Para encender un quemador de superficie, sos-

INSTRUCCIONES DE MONTAJE DE LA ESTUFA DE GAS DE 36"

tenga un fósforo encendido en la cabeza del quemador y gire lentamente la perilla de control de la superficie hasta LITE. Tenga cuidado al encender manualmente los quemadores de la superficie.

- A diferencia de la estufa de gas estándar, ESTA PLACA DE COCCIÓN NO SE PUEDE EXTRAER. No intente retirar la placa de cocción.

ADVERTENCIA No repare, sustituya ni elimine las piezas de este aparato, a menos que así lo recomienden específicamente los manuales. La instalación, el servicio o el mantenimiento inadecuados pueden causar lesiones o daños a la propiedad. Utilice este manual como guía. Las demás operaciones de mantenimiento deben encargarse a un proveedor de servicios autorizado.

• El aparato debería utilizarse solo si el montaje lo lleva a cabo un técnico cualificado, siguiendo estas instrucciones de montaje y todas las normas y códigos aplicables. El fabricante no se hace responsable de los daños que deriven de una instalación incorrecta.
• No altere por ningún motivo el aparato. Por ejemplo, no quite las patas de nivelación, los paneles, las cubiertas de los cables ni las abrazaderas/tornillos antivuelco.
• Para eliminar el riesgo de quemaduras o incendios al estirar los brazos sobre las superficie calientes, evite el almacenamiento en armarios sobre las superficies de cocción. Si se ha previsto un armario de almacenamiento, el riesgo se puede reducir instalando una campana que se proyecte horizontalmente un mínimo de 5 pulgadas (127 mm) por encima de la parte inferior del armario. Asegúrese de que la profundidad de los armarios sobre la placa sea de un máximo de 13" (330 mm).

ADVERTEN- CIA

• Tanto un niño como un adulto podrían volcar la estufa, lo que podría causar su muerte.

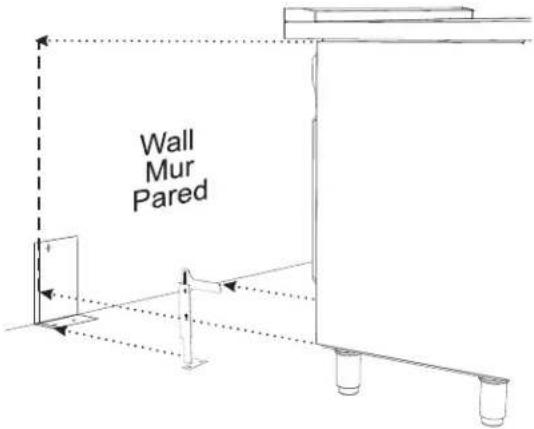

• Instale el dispositivo antivuelco en el suelo o en la pared siguiendo las instrucciones de montaje.

• Enganche a la estufa el dispositivo antivuelco siguiendo las instrucciones de montaje.

• Asegúrese de que el dispositivo antivuelco haya sido enganchado nuevamente cuando desplace la estufa.

• No hacer funcionar la estufa sin el dispositivo anti-vuelco en la posición correcta.
• Al no seguir estas instrucciones, podrían producirse la muerte o quemaduras graves en niños y adultos.

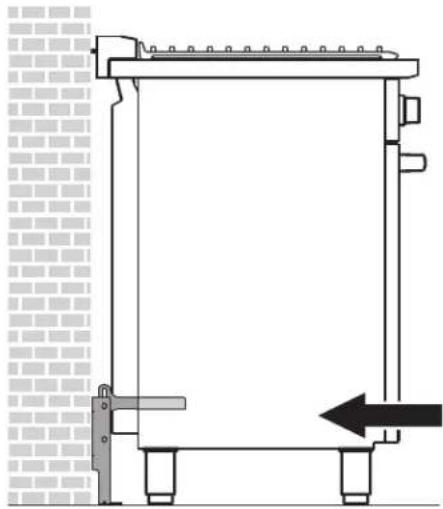

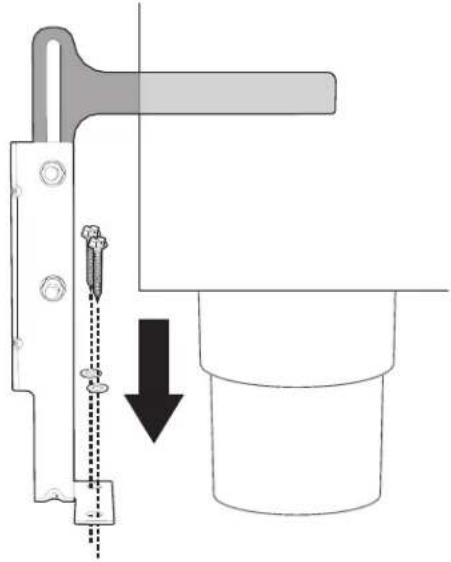

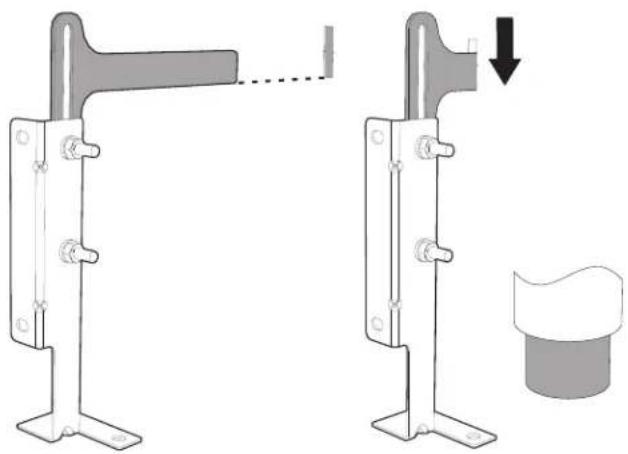

Para comprobar que el soporte antivuelco esté instalado correctamente, utilice los dos brazos y sujete el borde trasero de la estufa. Intente inclinar la estufa hacia delante con mucho cuidado. Si está correctamente instalada, la estufa no debería inclinarse hacia delante.

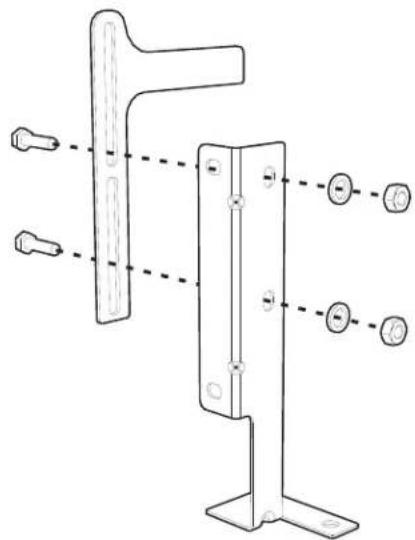

Consulte las instrucciones de montaje del soporte antivuelco suministradas con la estufa para una instalación adecuada.

Códigos de seguridad y normas

Este aparato cumple con una o varias de las siguientes normas:

• ANSI Z21.1/CSA 1.1 Aparatos domésticos de cocción que utilizan combustibles gaseosos.
  Es responsabilidad del propietario y del instalador determinar si se aplican requisitos y/o normas adicionales a instalaciones específicas.
  La instalación debe realizarse en conformidad con los códigos locales o, en ausencia de ellos, con el Código Nacional de Gas Combustible, ANSI Z223.1/NFPA 54 o, en Canadá, con el Código de Instalación de Gas Natural y Propano, CSA B149.1. El aparato debe ser puesto a tierra conforme a los códigos locales o, en ausencia de estos, conforme al Código de Electricidad Nacional, NFPA 70 (última edición) o, en Canadá, al Código de Electricidad de Canadá, CSA C22.1-02.

INSTRUCCIONES DE MONTAJE DE LA ESTUFA DE GAS DE 36"

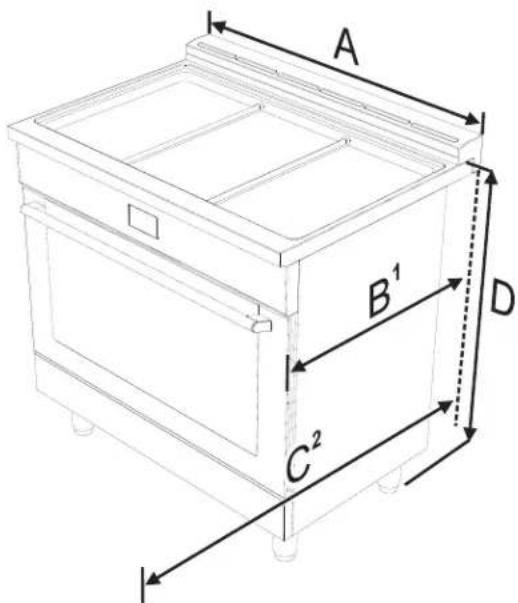

Dimensiones del producto

1. La medida B varía según el modelo: el mínimo se obtiene sin los separadores traseros (vea «Instalación de isla») y el máximo se obtiene para la instalación tradicional (instalación con ranura - con los separadores traseros).

2. La medida C hace referencia a la puerta abierta.

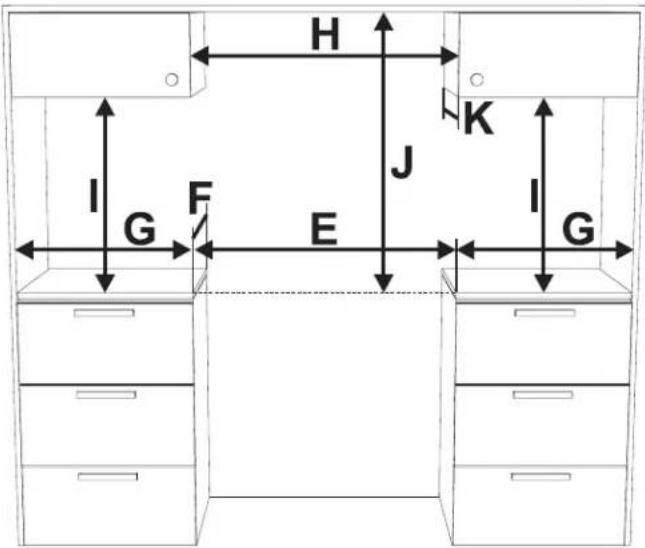

Distancias del armario

vea las notas a continuación

K

La distancia J puede tener los siguientes valores:

- J = 42" / 1067 mm distancia mínima entre la superficie de cocción y la base de un armario de madera o metal sin protección.

- J = 30" / 762 mm como mínimo cuando el fondo del armario de madera o metal está protegido por una madera resistente al fuego de no menos de 1/4 pulgadas de grosor, cubierta por una lámina metálica de MSG de número 28 como mínimo, por acero inoxidable de 0,015 pulgadas de grosor, por aluminio de 0,024 pulgadas de grosor o por cobre de 0,020 pulgadas de grosor. Las distancias de materiales no combustibles están fuera del alcance de la ANSI Z21.1 y no están certificadas por CSA. Las distancias de menos de 30" deben ser aprobadas por los códigos locales y/o por la autoridad local competente.

INSTRUCCIONES DE MONTAJE DE LA ESTUFA DE GAS DE 36"

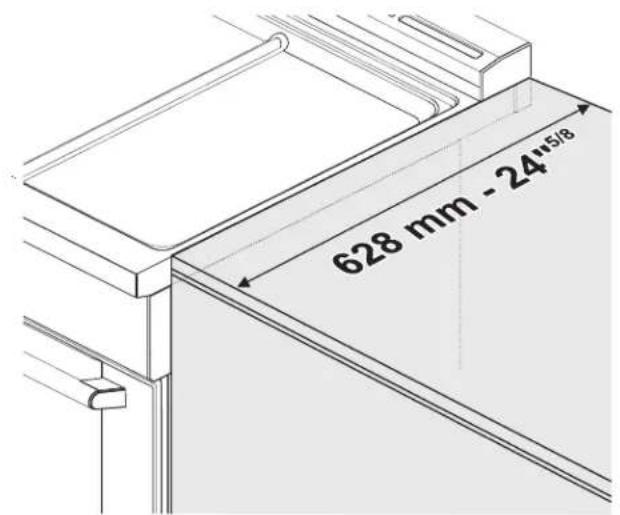

La profundidad lateral del armario (distancia F) debe coincidir con el borde delantero del panel lateral de la estufa:

628 mm - 24 1/8

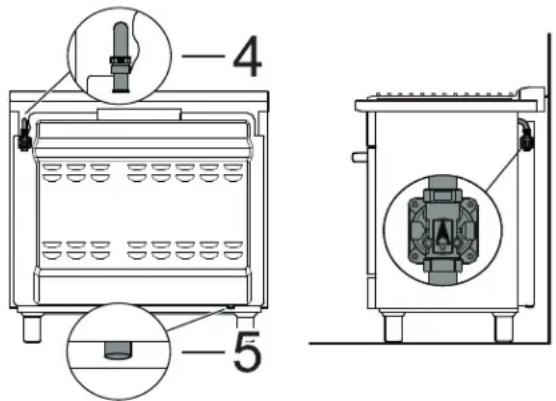

Posición de las salidas eléctricas y de gas

Línea de sumi-nistro de gas (Y)

N

Mín.: 2"

Mín.: 51 mm

Máx.: 6"

Máx.: 152 mm

P

Mín.: 2"

Mín.: 51 mm

Máx.: 10" 7/8

Máx.: 275 mm

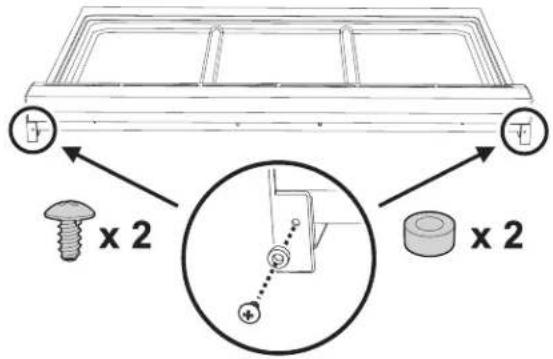

Montaje del respaldo

El respaldo suministrado es una parte integral del aparato y siempre debe estar posicionado y asegurado correctamente en la placa. Puede encontrar las instrucciones de montaje del respaldo en la hoja de instrucciones proporcionada. Una vez fijado el respaldo al aparato, debe introducir los tornillos y los separadores suministrados que se necesitan para la instalación con ranura.

Montaje del zócalo delantero/ lateral

El zócalo delantero siempre debe estar colocado correctamente y fijado al aparato.

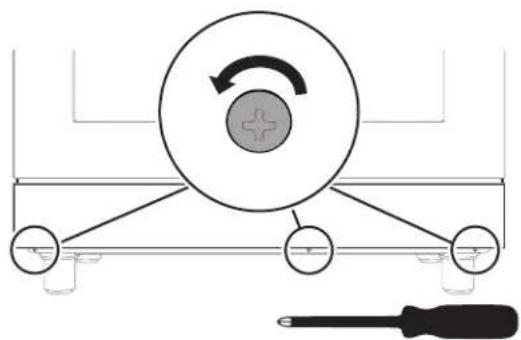

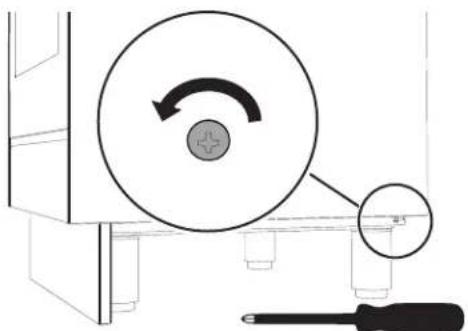

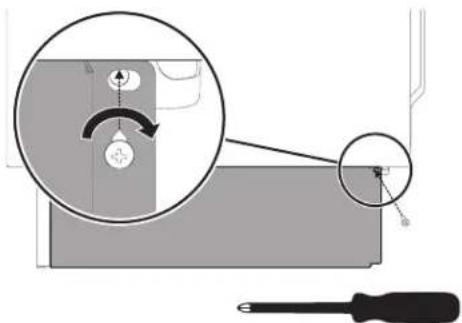

1. Utilice un destornillador para extraer los tornillos delanteros.

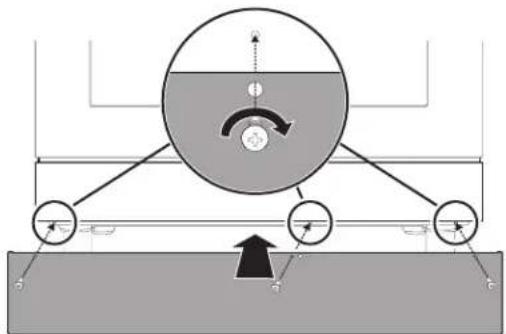

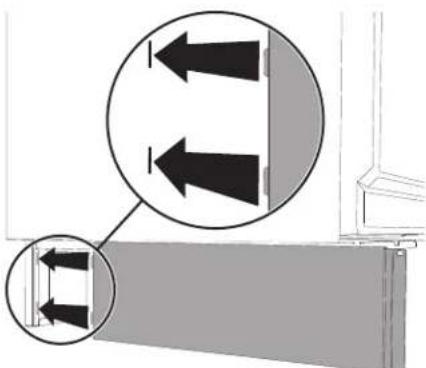

1. Coloque el zócalo delantero en la parte trasera del aparato y alinee los agujeros del lateral del zócalo con los agujeros de la base del aparato.

INSTRUCCIONES DE MONTAJE DE LA ESTUFA DE GAS DE 36"

1. Fije el zócalo delantero al aparato utilizando los tornillos extraídos anteriormente.

1. Una vez instalado el zócalo delantero, se puede fijar correctamente el zócalo lateral al aparato. Utilice un destornillador para extraer los tornillos laterales.

1. Introduzca las aletas del zócalo lateral en las ranuras de la parte trasera del zócalo delantero.

1. Alinee el agujero del zócalo lateral con el agujero trasero de la base del aparato.

2. Fije el zócalo lateral al aparato utilizando el tornillo extraídos anteriormente.

1. Repita el procedimiento para la otra sección del zócalo lateral.

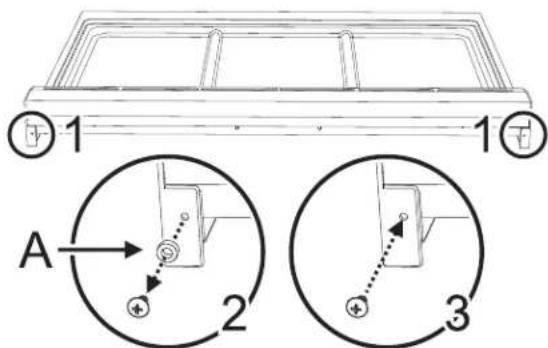

Instalación de isla

Si el aparto se instala de forma aislada:

1. Desenrosque los tornillos indicados.

2. Retire los separadores (A).

3. Introduzca los tornillos retirados anteriormente en su sitio.

1 1 A 2 3

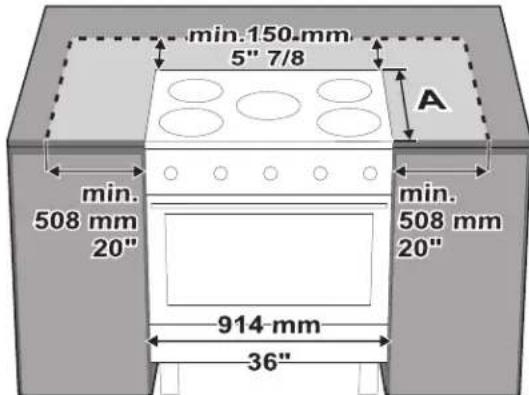

Mantenga una distancia mínima de 5 7/8" (150 mm) entre el aparato y otros muebles o elementos decorativos siguiendo el diagrama que se muestra a continuación. Mantenga una distancia mínima de 20" (508 mm) entre el aparato y cualquier elemento de mobiliario inflamable.

min.150 mm 5" 7/8 A min. 508 mm 20" min. 508 mm 20" 914 mm 36"

INSTRUCCIONES DE MONTAJE DE LA ESTUFA DE GAS DE 36"

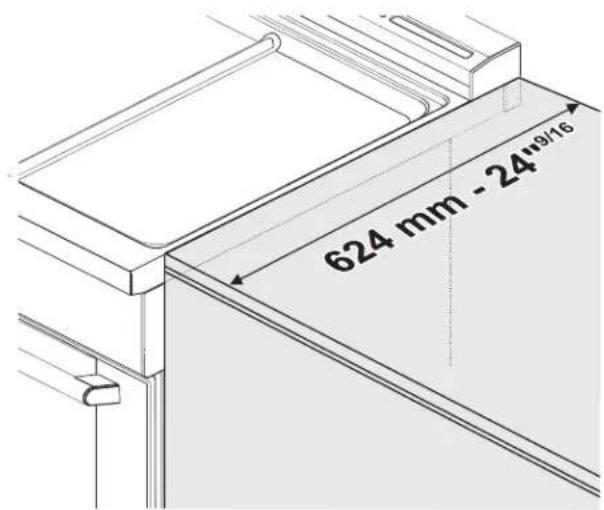

La profundidad lateral del armario (distancia A) debe coincidir con el borde delantero del panel lateral de la estufa:

624 mm - 24"9/16

Desembalaje, desplazamiento y ubicación de la estufa

ATENCIÓN

Esta unidad ha sido diseñada como aparato de cocción. Por motivos de seguridad, nunca debe utilizarse para calentar ambientes.

• Se recomienda quitar el panel de protección frontal, el respaldo y las rejillas del horno para facilitar el desplazamiento. De esta manera se reducirá el peso para las operaciones de desplazamiento.
• Al ubicar el aparato durante la instalación, no utilice la manija de la puerta para levantar o mover el aparato.
• Utilice guantes para evitar cortarse los dedos con los bordes afilados durante la instalación.
• Quite el cartón y el material de embalaje exterior y sepárelo del resto de la unidad.
• El aparato se puede mover con una carretilla o con una carretilla elevadora con pinzas (no con un montacargas) solo si todavía está embalado.
• Retire por completo la cinta y el embalaje antes de usar el aparato. Elimine el embalaje después de desembalar el aparato. No permita nunca que los niños jueguen con el material de embalaje.
• Debido a su peso, una vez retirado el material de embalaje, muévala con la ayuda de otra persona.
• Antes de mover la estufa, asegúrese de que las patas estén completamente instaladas. Ajuste el nivel solo cuando el aparato esté en la posición final.

• Antes de mover la estufa, asegúrese de que las patas estén completamente instaladas.

• Se recomienda proteger el suelo sobre el cual se pondrá la estufa (con madera, tiras de tela, tapetes, paneles, etc.) antes de arrastrar la unidad a su posición.

• Es necesario instalar el dispositivo antivuelco y realizar las conexiones eléctricas/de gas antes de ubicar la estufa en su posición definitiva.
• Las patas deben montarse cuando el aparato se encuentra cerca del lugar definitivo de instalación, ya que no son seguras para desplazamientos largos. Mantenga la unidad levantada para poder enroscar las patas en sus respectivos acoplamientos y luego bájela suavemente para evitar que las patas y las herramientas de montaje se deformen.

NOTA: Introduzca primero los pies delanteros y, después, los traseros.

Este es el orden correcto de instalación y posicionamiento:

1. Instale y ajuste las patas.
2. Instale el zócalo delantero/lateral.
3. Monte y fije el soporte antivuelco al suelo o a la pared.
4. Haga las conexiones de gas y electricidad.
5. Mueva la estufa a su posición final.

INSTRUCCIONES DE MONTAJE DE LA ESTUFA DE GAS DE 36"

El aparato debe colocarse en el suelo de forma nivelada para garantizar su estabilidad.

- Enrosque o desenrosque la parte inferior del pie hasta que el aparato esté estable y nivelado en el suelo. El rango de ajuste del tornillo es de 1,37 pulgadas (35 mm).

NOTA: el aparato debe usarse únicamente con las patas específicas suministradas por el fabricante.

Recomendaciones de ventilación:

- Recomendamos encarecidamente instalar una campana de ventilación encima de este aparato. La campana debe instalarse de acuerdo con las instrucciones suministradas con la misma.

!ATENCIÓN

El aparato no debe instalarse con un sistema de ventilación que dirija el aire hacia abajo hacia los quemadores. Esta clase de sistema de ventilación podría causar problemas de encendido y combustión con el aparato de cocción de gas y podría provocar lesiones personales o funcionamiento involuntario.

Conexión eléctrica

ADVERTEN- CIA

Peligro de descarga eléctrica

• El aparato cuenta con un enchufe de puesta a tierra con cuatro dientes para la protección contra descargas eléctricas y debe conectarse directamente a una toma de corriente debidamente puesta a tierra. No cortar o quitar por ningún motivo el diente de puesta a tierra del enchufe.
• El diente de puesta a tierra debe enchufarse a un conector de puesta a tierra del mismo tipo y debe conectarse a un circuito de 240 voltios correctamente polarizado. Si tiene alguna duda acerca de la conexión a tierra correcta de la toma de corriente de pared, llame a un electricista cualificado para que lo verifique.

La inobservancia de lo anterior podría producir un incendio, lesiones personales o una descarga eléctrica.

INSTRUCCIONES DE MONTAJE DE LA ESTUFA DE GAS DE 36"

ADVERTEN- CIA

Peligro de descarga eléctrica

• Para su seguridad personal, el aparato debe conectarse a tierra adecuadamente. Para la máxima seguridad, el cable de alimentación debe estar conectado de manera segura a una toma eléctrica o a una caja de conexiones con la tensión correcta, correctamente polarizada y conectada a tierra y protegida por un cortacircuitos, de acuerdo con los códigos locales.
• Es responsabilidad personal del consumidor dotarse de la toma o caja de conexiones apropiada, con una toma de corriente adecuada y debidamente puesta a tierra e instalada por un electricista cualificado. Es responsabilidad y obligación del consumidor contactar con un instalador cualificado para garantizar que la instalación eléctrica sea la adecuada y cumpla con todos los códigos y normativas locales.

Esta estufa dispone de un cable de alimentación conectado de fábrica. El cable debe conectarse a una toma de corriente con conexión a tierra de 120/240 voltios o 120/208 voltios. Si no hay tomas disponibles, llame a un electricista cualificado para su instalación.

No utilice tomas múltiples, cables

alargadores ni adaptadores.

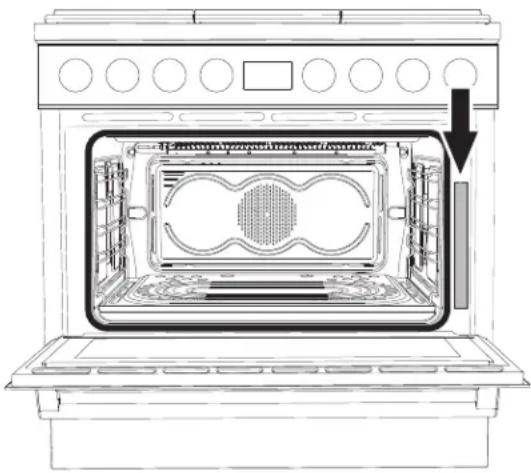

Vea la placa de identificación para las especificaciones técnicas. La placa de identificación se encuentra visiblemente ubicada a la derecha del marco de la puerta del horno.

Dicha placa de identificación no debe quitarse por ningún motivo.

genera algunos subproductos que están en la lista de sustancias que el Estado de California sabe que causan cáncer o daños reproductivos. Para reducir al mínimo la exposición a estas sustancias, utilice siempre este equipo de acuerdo con las instrucciones contenidas en este folleto y proporcione una buena ventilación.

Instale una válvula de cierre de gas cerca del aparato. Debe quedar fácilmente accesible en caso de emergencia.

Las pruebas para controlar la presencia de escapes deben ser realizadas por el instalador de acuerdo con las instrucciones de este manual. El aparato y su válvula de cierre individual se deben desconectar del sistema de tuberías de suministro de gas durante cualquier prueba de presión con presiones superiores a 12 psi (3,5 kPa).

El aparato debe aislarse del sistema de tuberías de suministro de gas,

cerrando su válvula de cierre manual individual durante las pruebas de presión del sistema de suministro de gas cuando las presiones son iguales o inferiores a ½ psi (3,5 kPa). La presión mínima de suministro debe ser de 1" de columna de agua por encima de la presión establecida impresa en la etiqueta de clasificación. La presión máxima de suministro no debe exceder de 14,0 pulgadas de columna de agua (34,9 milibares).

INSTRUCCIONES DE MONTAJE DE LA ESTUFA DE GAS DE 36"

AVISOS IMPORTANTES SOBRE LA SEGURIDAD: La quema de gas combustible genera algunos subproductos que están en la lista de sustancias que el Estado de California sabe que causan cáncer o daños reproductivos. Para reducir al mínimo la exposición a estas sustancias, utilice siempre este equipo de acuerdo con las instrucciones contenidas en este folleto y proporcione una buena ventilación.

ADVERTENCIA sobre la Propuesta 65 del Estado de California:

Este producto puede contener una sustancia química que, conforme al Estado de California, puede causar cáncer y otros daños reproductivos. Por lo tanto, el embalaje de su producto puede llevar la siguiente etiqueta según lo exigido por California. Para más información, visite la página web www.P65Warnings.ca.gov

Instalación de gas propano

El tanque de gas propano debe disponer de su propio regulador de alta presión. Además, también debe utilizarse el regulador suministrado con esta unidad. El aparato sale de la fábrica listo para el uso con gas natural. Se debe convertir para usarlo con propano. La conversión debe ser realizada por un técnico o instalador cualificado. Este aparato está certificado para un funcionamiento seguro hasta una altura de 10.000 pies. Excepción: Para usarlo con gas propano, el aparato debe convertirse de acuerdo con las instrucciones de conversión a propano.

Para instalaciones en Massachusetts:

• El montaje debe ser realizado por un contratista, plomero o instalador de tuberías de gas cualificado o autorizado por el estado, provincia o región de instalación del aparato.
• La válvula de cierre debe ser un grifo de gas con perilla en forma de "T".
• El conector flexible de gas no debe superar las 36 pulgadas de longitud.

Instalador - muestre al propietario dónde se encuentra la válvula de cierre de gas.

Conexión del gas

El aparato sale de la fábrica listo para el uso con gas natural a una presión de 5" de columna de agua. Al comprobar si el regulador funciona correctamente, la presión de entrada debe ser al menos 1" mayor que la presión de funcionamiento (del colector) anterior. Cuando se utiliza con gas natural, la presión suministrada al regulador debe estar entre 6" y 10,5" de columna de agua.

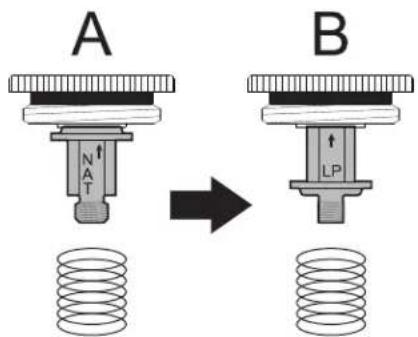

Para convertir el aparato a gas propano, vea «Conversión a gas propano (GLP)». La conversión debe ser realizada por un técnico o instalador cualificado. Use una tubería de gas flexible con una longitud de al menos 5 pies (1,5 m). La entrada de gas a la unidad se encuentra en la parte trasera derecha del aparato. Instale el regulador de presión (suministrado con la unidad) en la entrada de gas. Instale la empaquetadura (suministrada con la unidad) entre la entrada y el regulador. Coloque el regulador de manera que la tapa D quede fácilmente accesible. Apriete la tuerca de la entrada de gas de modo que esté apretada a mano más 1/3 de vuelta. Conecte la tubería de gas al regulador con cinta de teflón o compuesto para juntas de tuberías (resistente al gas propano y al gas natural). Gírela de modo que esté apretada a mano más 1/3 de vuelta. No exceda 1 vuelta para la alineación, a fin de evitar posibles daños al regulador de presión de gas.

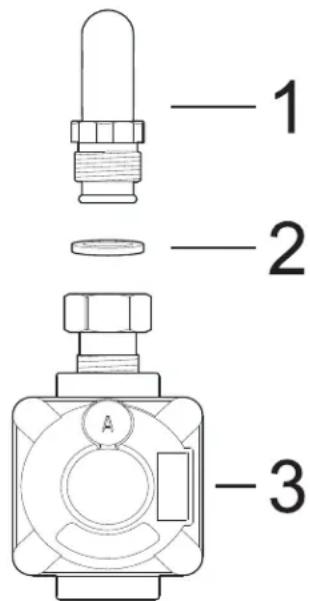

1 2 3

1 Entrada de gas (fijada al aparato).
2 Empaquetadura.
3 Regulador de presión.

ATENCIÓN No permita que el regulador gire en la tubería al apretar los accesorios.

ADVERTENCIA No intente ajustar el regulador de presión, excepto al convertirlo a propano. Los ajustes podrían provocar fugas o causar una presión de gas incorrecta en el aparato.

INSTRUCCIONES DE MONTAJE DE LA ESTUFA DE GAS DE 36"

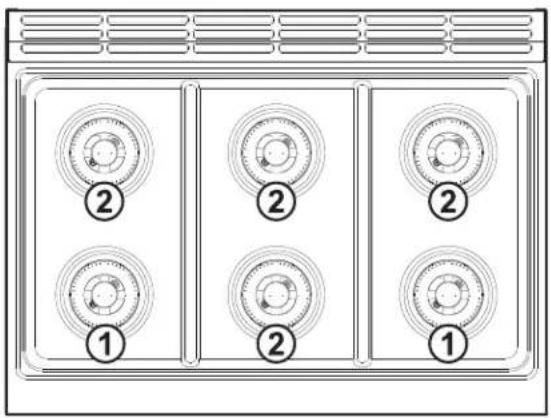

Tablas técnicas de quemadores y de boquillas

Quemadores de la placa de cocción

Potencia del quemador y tabla de derivación
Quemador n.°	1	2
Potencia máx. (BTU)	18000 12000
Potencia mín. (BTU)	750 750
Derivación (mm)	75 / 26 55 / 26

Tabla de las boquillas de gas natural (Presión en c.d.a.: 5")
Quemador n.°	1	2
Número de la boquilla exterior	180 135
Número de la boquilla interior	75 75

Tabla de las boquillas de gas propano (Presión en c.d.a.: 10")
Quemador n.°	1	2
Número de la boquilla exterior	11591
Número de la boquilla interior	4848

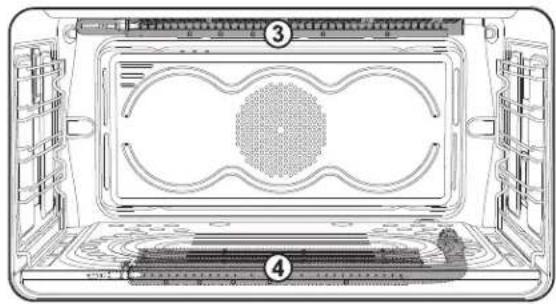

Quemadores de la cavidad del horno

3: Parrilla de gas
4: Quemador del horno

Potencia de quemador del horno y de la parrilla de gas
Quema-dor n.°	3	4
Poten-cia (BTU)	14000 17000

Tabla de las boquillas de gas natural (Presión en c.d.a.: 5")
Quema-dor n.°	3	4
Número de la boquilla	165 180

Tabla de las boquillas de gas propano (Presión en c.d.a.: 10")
Quema-dor n.°	3	4
Número de la boquilla	110 117

INSTRUCCIONES DE MONTAJE DE LA ESTUFA DE GAS DE 36"

Posición de las conexiones de gas y eléctricas del aparato

5 Conexión eléctrica

Conecte la línea de suministro de gas al regulador de presión de la unidad mediante un conector de línea de gas flexible de 1/2" entre la válvula de cierre manual y el regulador de presión. Se debe utilizar una línea metálica flexible o una tubería metálica fija para conectar el gas al aparato. Si no se puede utilizar una línea de gas de metal, consulte a su electricista certificado local o los códigos eléctricos locales para una conexión a tierra correcta.

Compruebe si hay fugas en las conexiones de la línea de suministro con una solución jabonosa o un fluido de detección de fugas no corrosivo. No utilice llamas de ningún tipo.

ADVERTENCIA Instale una válvula de cierre de gas cerca del aparato. Después de la instalación, debe quedar fácilmente accesible en caso de emergencia.

1. Encienda el gas.
2. Aplique una solución jabonosa o un fluido de detección de fugas no corrosivo a todas las juntas y accesorios de la conexión de gas entre la válvula de cierre y la placa de cocción. Incluya los accesorios de gas y las juntas de la placa si las conexiones pudieran haber sido perturbadas durante la instalación. La presencia de burbujas cerca de las conexiones y los accesorios indica la presencia de escapes.
3. Si detecta una fuga, apague la válvula de cierre de la línea de suministro de gas y apriete las conexiones.

4. Vuelva a comprobar si hay fugas encendiendo la válvula de cierre de la línea de suministro de gas. Una vez completada la comprobación de fugas (no aparecen burbujas), la prueba habrá finalizado.

5. Limpie todos los residuos de la solución jabonosa o del líquido de detección.

Notas importantes para la conexión del gas:

• El aparato y su válvula de cierre de gas individual se deben desconectar del sistema de tuberías de suministro de gas durante las pruebas de presión del sistema con presiones superiores a 1/2 psi (3,5 kPa).
• El aparato debe aislarse del sistema de tuberías de suministro de gas, cerrando la respectiva válvula de cierre manual durante las pruebas de presión del sistema de suministro de gas cuando las presiones son iguales o inferiores a 1/2 psi (3,5 kPa).

Comprobación de fugas de gas

ADVERTENCIA NUNCA utilice una llama para comprobar la existencia de fugas de gas.

Se debe realizar la comprobación de fugas de gas antes de comprobar el encendido eléctrico de los quemadores:

1. Encienda el suministro de gas.
2. Aplique un fluido de detección de fugas no corrosivo (por ejemplo, agua jabonosa) a todas las juntas y conductos.
3. Si aparecen burbujas, significa que hay una fuga. Apague el suministro de gas y apriete las conexiones.
4. Vuelva a realizar la prueba. Si no aparecen bur-bujas, la prueba habrá sido superada. Limpie todos los residuos del líquido de detección.

Comprobación del encendido eléctrico del quemador

Esta prueba debe realizarse tras haber comprobado cuidadosamente las fugas de los conectores de la estufa y de la línea de suministro y después de que la estufa se haya conectado al suministro de energía eléctrica:

1. Apriete y gire una de las perillas del quemador de la superficie a la posición de llama baja. Escuchará las chispas del encendedor.

2. El quemador de la superficie debería encenderse al suministrar gas a los quemadores de la placa. Cada quemador debería encenderse en cuatro (4) segundos, una vez purgado el aire de las líneas de suministro. Compruebe visualmente que el quemador se haya encendido.

3. Cuando se enciende el quemador, la perilla de control se debe alejar de la posición de llama baja.

4. Hay dispositivos de encendido independientes para cada quemador. Pruebe las perillas juntas y por separado hasta comprobar todas las válvulas de los quemadores.

INSTRUCCIONES DE MONTAJE DE LA ESTUFA DE GAS DE 36"

Ajuste de la configuración mínima de gas

Como todos los quemadores de la placa son de llama doble, la configuración mínima de gas se debe ajustar tanto para el anillo exterior como para el interior.

Estas instrucciones hacen referencia a un quemador individual. Repita los siguientes pasos para cada quemador de la placa.

1. Presione la perilla de control del quemador y

enciéndala a la posición mínima

1. Retire la perilla de control del quemador, junto con el resorte cónico y el anillo de la perilla.
2. Apriete o afloje los tornillos destacados para ajustar la altura mínima de la llama.

1 1

Conversión a gas propano (GLP)

ADVERTENCIA

• Antes de proceder a la conversión del gas, es preciso cortar el suministro de gas antes de desconectar la alimentación eléctrica.
• Se debe realizar una comprobación de fugas de gas una vez llevada a cabo la conversión de gas.

Proporcione siempre un suministro de gas adecuado.

Este aparato sale de la fábrica listo para el uso con gas natural. Utilice este kit para convertir el aparato para el uso con gas propano, en caso de ser necesario. Cumpla con lo siguiente: Asegúrese de haber convertido la estufa para su uso con el gas apropiado antes de utilizarla.

Este aparato está diseñado para funcionar a una presión de 10" de columna de agua cuando se utiliza con gas propano. Al comprobar si el regulador funciona correctamente, la presión de entrada debe ser al menos 1" mayor que la presión de funcionamiento (del colector) anterior. Cuando se convierte para su uso con gas propano, la presión suministrada al regulador debe estar entre 11" y 13" de columna de agua.

El regulador de presión situado en la entrada del colector de la estufa debe permanecer en la línea de suministro.

Utilice un conector flexible y metálico o una tubería rígida para conectar la estufa al suministro de gas. El conector debe tener un diámetro interior de 1/2" y una longitud de 5 pies (1,5 m) o menos.

(Excepción: La longitud máxima del conector en las instalaciones de Massachusetts es de 3 pies (0,9 m). En Canadá, el conector debe ser de metal de una sola pared e inferior a 6 pies (1,8 m).

Conserve las boquillas que se quiten del aparato para usarlas en el futuro.

ATENCIÓN Antes de proceder a la conversión del gas, es preciso cortar el suministro de gas antes de desconectar la alimentación eléctrica.

Piezas incluidas con el kit de boquillas de gas propano:

6 x boquillas número 48
4 x boquillas número 91
2 x boquillas número 115
1 x boquilla número 110
1 x boquilla número 117
1 x etiqueta adhesiva para boquillas LPG
1 x etiqueta de advertencia para el
cambio de las boquillas
1 x junta de sello

Configuración del regulador de presión para gas propano

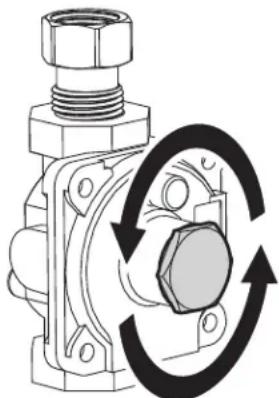

1. Desenrosque la tapa reguladora.

1. Desenrosque el vástago regulador de plástico de la tapa reguladora. La configuración "A" es para gas natural.
2. Invierta el vástago regulador de plástico para conseguir la configuración "B" de gas propano y enrósquelo firmemente.

1. Enrosque el vástago y la tapa reguladores en su lugar.

NOTA:

Cuando se convierte para su uso con gas propano, la presión suministrada al regulador debe estar entre 11" y 13" de columna de agua.

Sustitución de las boquillas de los quemadores de la placa de cocción

1. Retire las rejillas de la placa.

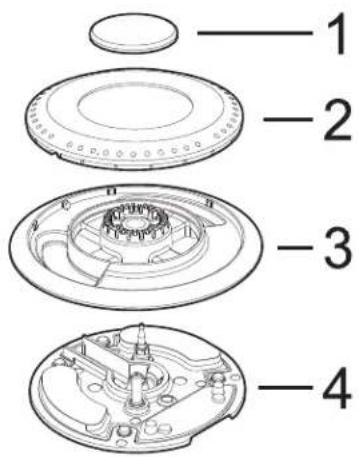

2. Retire la tapa del quemador (1), la corona esparcidora de llama (2) y el zócalo del quemador (3) de la base del quemador (4).

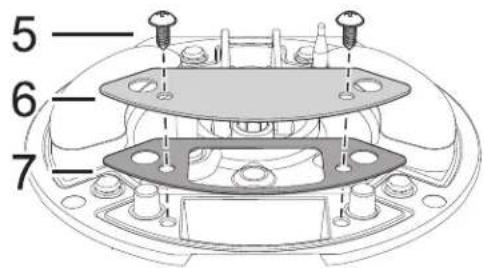

1. Retire los tornillos de fijación (5), la placa protectora (6) y la empaquetadura (7).

5 6 7

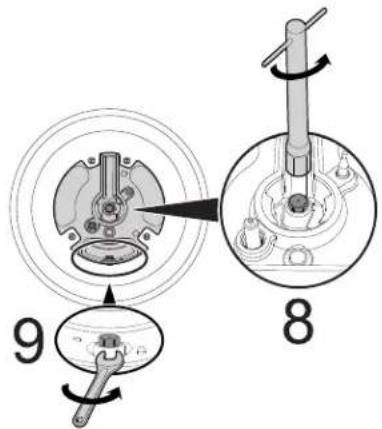

1. Retire las boquillas internas (8) y externas (9) y sustitúyalas con las boquillas de gas propano (vea «Tabla de las boquillas de gas propano (Presión en c.d.a.: 10”))».

ATENCIÓN Este procedimiento se debe llevar a cabo para cada quemador.

1. Vuelva a montar los componentes del quemador siguiendo las instrucciones anteriores al revés.

Sustitución de la boquilla del quemador del horno

ATENCIÓN Procure no dañar el termopar o el encendedor durante las siguientes operaciones.

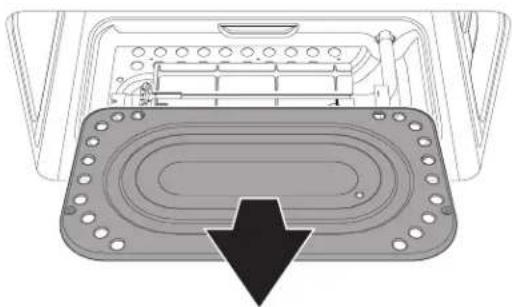

1. Abra la puerta del horno y quite todos los accesorios del interior del horno.
2. Quite el estante.

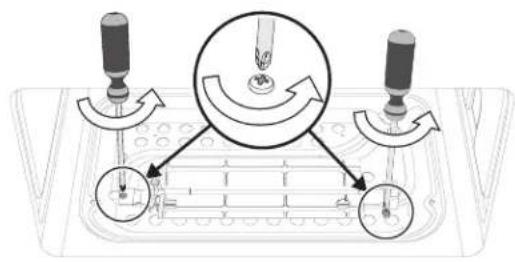

1. Quite los tornillos de fijación del quemador del horno de la base.

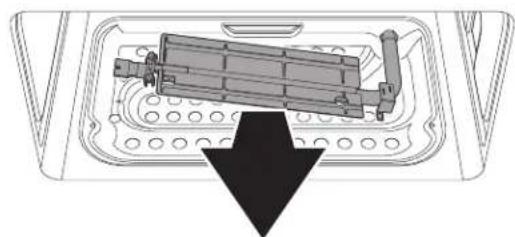

1. Levante suavemente el quemador por el lateral y tire de él hacia fuera para extraerlo de su sede.

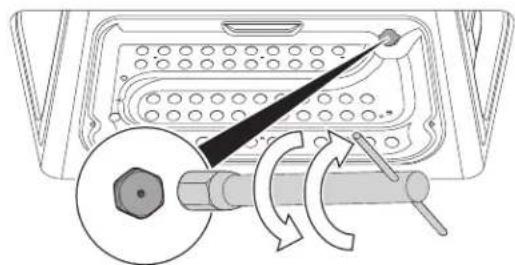

1. Sustituya la boquilla utilizando una llave de tubo de 7 mm; instale la más adecuada para el tipo de gas utilizado.

El par de apriete de la boquilla debe ser de 4 Nm.

1. Luego de sustituir la boquilla, vuelva a colocar el quemador en su lugar.
2. Apriete los tornillos de fijación del quemador.
3. Vuelva a colocar el estante en su lugar.

Sustitución de la boquilla de la parrilla de gas

ATENCIÓN

Procure no dañar el termopar o el

encendedor durante las siguientes operaciones.

1. Abra la puerta y quite todos los accesorios del interior del horno.

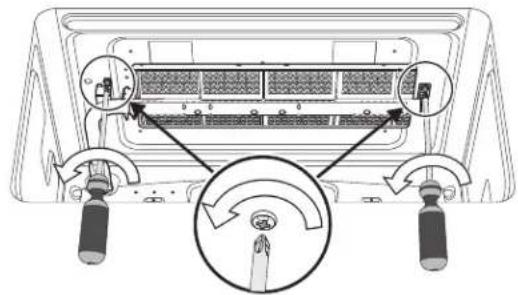

2. Afloje los tornillos que sujetan el quemador de gas con el grill a la parte superior del horno.

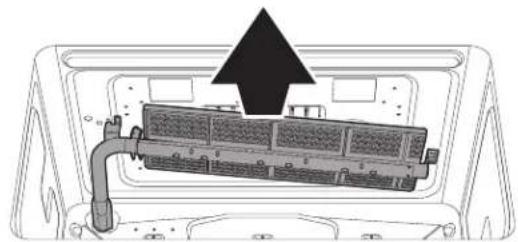

1. Sacar suavemente el quemador hasta que sea posible acceder a la boquilla.

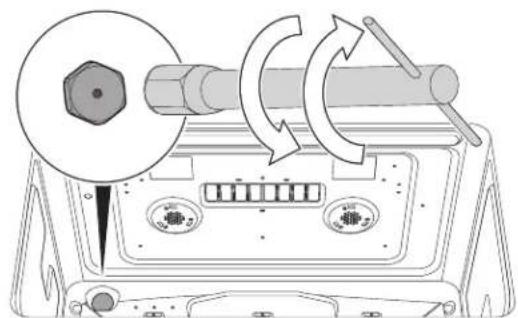

1. Sustituya la boquilla con la más adecuada para el tipo de gas utilizado, mediante una llave de tubo de 7 mm.

El par de apriete de la boquilla debe ser de 4 Nm.

1. Luego de sustituir la boquilla, vuelva a colocar el quemador en su lugar.
2. Apriete los tornillos de fijación del quemador.

INSTRUCCIONES DE MONTAJE DE LA ESTUFA DE GAS DE 36"

Ubicación correcta de los quemadores de la placa de cocción

Preste atención a la hora de colocar los quemadores en las zonas correctas antes de proceder a su reinstalación.

1. Quemadores con recubrimiento de latón de 18000 BTU: deberán ubicarse en las zonas izquierda y derecha delanteras.
2. Quemadores con recubrimiento negro de 12000 BTU: deberán ubicarse en todas las demás zonas.

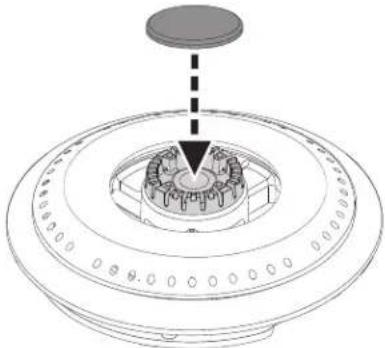

Volver a montar los quemadores

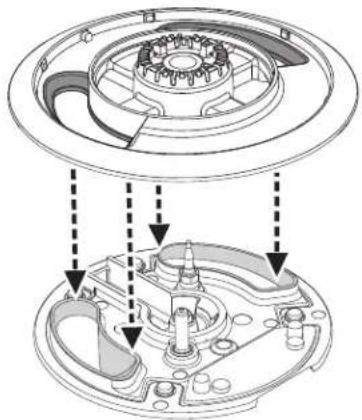

Para una instalación correcta, la forma de las aberturas del zócalo del quemador debe coincidir con la forma de las aberturas de la base del quemador.

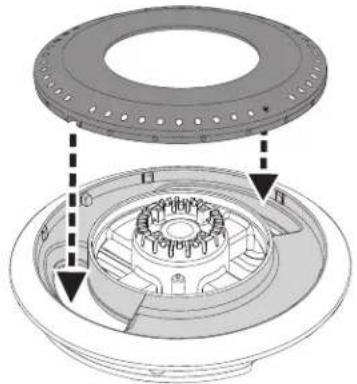

La corona esparcidora de llama debe estar centrada en el zócalo del quemador.

La tapa del quemador debe estar nivelada y centrada con respecto al zócalo del quemador.

Todos los componentes del quemador deben colocarse de manera horizontal y encajar correctamente entre sí.

Compruebe que estén fijados correctamente moviendo con cuidado cada componente. Si los componentes no encajan correctamente o están inclinados, ajuste la posición de cada uno de ellos hasta que se queden fijos en su lugar.

INSTRUCCIONES DE MONTAJE DE LA ESTUFA DE GAS DE 36"

Fijación a la pared y al suelo

ADVERTEN- CIA

Peligro de descarga eléctrica

- Actúe con extrema precaución al taladrar agujeros en la pared o en el suelo. Podría haber cables eléctricos empotrados en la pared o debajo del suelo.

- Localice los circuitos eléctricos que podrían verse afectados por la instalación del dispositivo antivuelco y córtelos el suministro de corriente.

- El incumplimiento de estas instrucciones puede ocasionar descargas eléctricas u otras lesiones personales.

!ATENCIÓN

- Póngase en contacto con un instalador o constructor cualificado para determinar el método adecuado para taladrar agujeros en la pared o en el suelo (baldosas cerámicas, madera, etc.).

- El incumplimiento de estas instrucciones puede ocasionar daños a las paredes o al revestimiento del suelo.

ADVERTEN- CIA

Compruebe visualmente desde el interior del cajón que el soporte de montaje a la pared/suelo esté bien puesto en el gancho lateral correspondiente (a la izquierda).

Coloque el soporte utilizando la plantilla:

1. Elija el lado correcto de la plantilla, en función del modelo.

30" 36" + + TEMPLATE MODELE MODELO + +

1. Doble la plantilla siguiendo la línea discontinua horizontal.

1. Coloque la plantilla de manera que la línea gruesa vertical dibujada sobre ella esté alineada con el borde del lado izquierdo del aparato.

1. Marque la posición de los agujeros de los tornillos, en la pared o en el suelo, dependiendo de cómo desee fijar el soporte.

2. Fije el soporte antivuelco.

INSTRUCCIONES DE MONTAJE DE LA ESTUFA DE GAS DE 36"

Instalación del soporte antivuelco:

1. Verifique que la conexión eléctrica esté en la posición correcta.
2. Monte el soporte.

1. Alinee la base del gancho del soporte con la base en la ranura del soporte de fijación de la pared trasera. Alinee la base del soporte de fijación con el suelo y apriete los tornillos para fijar las medidas.

1. Para la fijación a la pared, vaya a los pasos 5, 6, 9 y 10. Para la fijación al suelo, vaya a los pasos 7, 8, 9 y 10.

NOTA: Se recomienda la fijación a la pared si el aparato está colocado contra la misma. La fijación al suelo se recomienda en caso de instalación de isla.

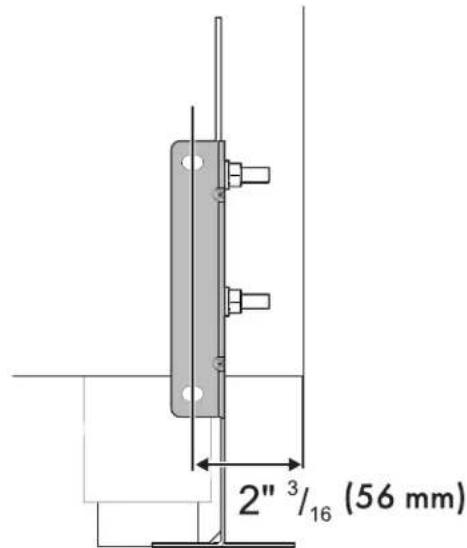

1. Use la distancia especificada desde el lateral del aparato hasta los agujeros del soporte.

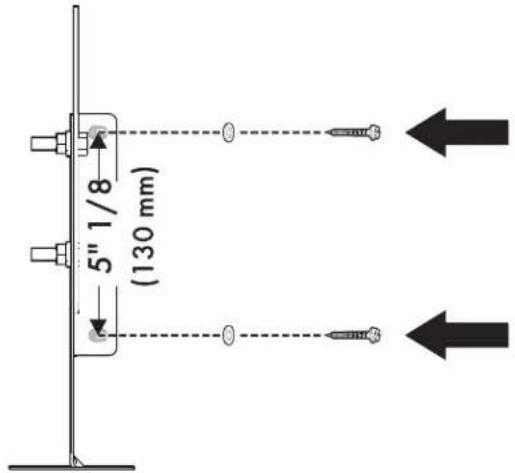

1. Mueva el soporte a la pared y fijelo con las dos arandelas y tornillos. Un técnico cualificado debe comprobar la idoneidad de los materiales de acuerdo con el tipo y la condición de la pared.

5" 1/8 (130 mm)

INSTRUCCIONES DE MONTAJE DE LA ESTUFA DE GAS DE 36"

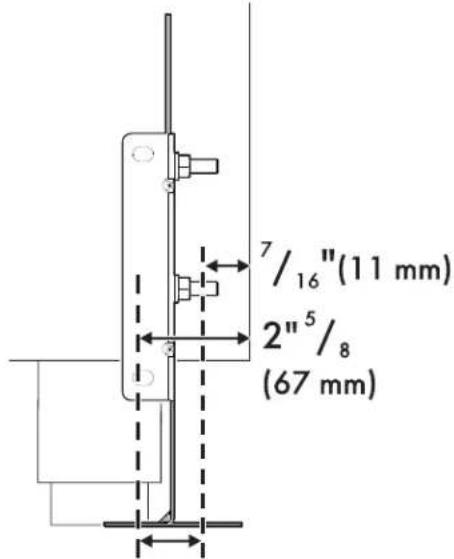

1. Use las siguientes distancias para la distancia desde el lateral del aparato hasta los agujeros del soporte.

7/16"(11 mm) 2"5/8 (67 mm)

1. Tras haber colocado y nivelado el aparato, mueva el soporte cerca de la parte posterior del aparato y fijelo al suelo utilizando las dos arandelas y tornillos. Un técnico cualificado debe comprobar la idoneidad de los materiales de acuerdo con el tipo y la condición del suelo.

1. Empuje la estufa hacia la pared y, al mismo tiempo, introduzca el soporte en la placa que está fijada a la parte trasera del aparato.

ADVERTENCIA Los bordes de la abertura de ventilación trasera tienen separadores de 3/16" (5 mm) para mantener el aparato ligeramente alejado de la pared trasera. No retire ni altere los separadores debido a posibles problemas de temperatura.

1. Compruebe la correcta instalación y utilización del soporte antivuelco. Incline cuidadosamente la estufa hacia adelante tirando de la parte trasera para garantizar que el soporte antivuelco esté enganchado a la pata de la estufa y evite que se vuelque. La estufa no debería moverse más de 1" (2,5 cm).

Desmontaje de la puerta

No es necesario desmontar la puerta para instalar la estufa, pero es una comodidad más. Haga referencia a la "Guía de uso y cuidado" para las instrucciones desmontaje de la puerta del horno.
