GAGD275DLG - Armario Gladiator - Manual de uso y guía de instrucciones gratis

Tipo de producto	Armario modular de acero soldado con cajones
Marca	Gladiator
Modelo	GAGD275DLG
Dimensiones (aprox.)	Altura: 88,9 cm (35 pulg), Ancho: 90,2 cm (35,5 pulg), Profundidad: 60,3 cm (23,75 pulg)
Peso vacío	Aproximadamente 45 kg (100 lb)
Material	Acero soldado de alta calidad con recubrimiento en polvo
Color	Gris (Gladiator estándar)
Número de cajones	5 cajones (modelo con cajones)
Carga máxima por cajón	29 kg (65 lb)
Carga máxima total	635 kg (1400 lb)
Uso previsto	Garaje, taller, uso interior
Sistema de bloqueo	Cerraduras centrales en puertas y cajones (llave incluida)
Ruedas	2 ruedas fijas (delanteras) y 2 giratorias (traseras) con frenos
Accesorios incluidos	Parachoques en L (2), alfombra superior, forros de cajón (5), llaves (2), herrajes de montaje
Herramientas necesarias para el montaje	Llave de 10 mm, destornillador Phillips, destornillador de cabeza plana
Mantenimiento y limpieza	Limpiar con un paño suave y jabón suave. Evitar limpiadores abrasivos.
Seguridad	Requiere dos personas para el montaje. No exceder las cargas máximas.
Garantía	Consulte el sitio web de GladiatorGW para obtener detalles (EE.UU.: 1-866-342-4089, Canadá: 1-800-807-6777)
Reparabilidad	Piezas de repuesto y asistencia disponibles a través del fabricante. Cajones y ruedas desmontables para mantenimiento.

Preguntas frecuentes - GAGD275DLG Gladiator

¿Dónde puedo usar este armario Gladiator?

Este armario está diseñado para uso en un garaje o taller. No es adecuado para uso en exteriores.

¿Cuál es el peso máximo soportado por cajón?

Cada cajón puede soportar hasta 29 kg (65 lb). No exceda este límite para evitar daños.

¿Cuál es el peso total máximo del armario?

La carga máxima total para el armario es de 635 kg (1400 lb), distribuida uniformemente en los cajones y la plataforma.

¿Cómo ensamblar las ruedas en el armario?

Voltee el armario con cuidado (dos personas). Fije primero los parachoques delanteros, luego inserte los pernos en los orificios trapezoidales. Instale las ruedas fijas en la parte delantera y las giratorias en la trasera apretando las tuercas con una llave de 10 mm.

¿Puedo retirar los cajones para limpiarlos?

Sí, tire del cajón completamente, luego baje la palanca derecha y levante la palanca izquierda para desengancharlo. Para volver a colocarlo, alinee las guías con los rieles y empuje firmemente.

¿El armario viene con una llave de bloqueo?

Sí, se incluyen dos llaves en los herrajes. Bloquee las puertas y cajones empujando cada cajón completamente.

¿Qué herramientas se necesitan para el montaje?

Necesitará una llave de 10 mm, un destornillador Phillips y un destornillador de cabeza plana. Todos los herrajes se suministran.

¿Cómo mantener el armario Gladiator?

Limpie regularmente con un paño suave humedecido con agua jabonosa. Evite limpiadores abrasivos o solventes. Verifique periódicamente el apriete de los tornillos y las ruedas.

¿Qué hacer si falta una pieza o está dañada?

Contacte al servicio al cliente de Gladiator: en EE.UU. al 1-866-342-4089 o en Canadá al 1-800-807-6777. También puede visitar www.GladiatorGW.com.

¿Puedo apilar o colocar objetos pesados encima?

La parte superior está diseñada para soportar solo el peso de la alfombra incluida. No coloque objetos pesados sobre el armario para evitar que se vuelque.

MANUAL DE USUARIO GAGD275DLG Gladiator

Instrucciones de ensamblaje

TABLE OF CONTENTS/ TABLE DES MATIÈRES/ ÍNDICE

CABINET/LOCKER SAFETY ......2

PARTS....2

Piezas y herramientas......11

Requisitos de uso del armario .....11

Desempaque del armario .....11

Instalación de los parachoques.....11

Instalación de las Ruedecillas......12

GARANTÍA....13

CABINET/ LOCKER SAFETY

SEGURIDAD DEL ARMARIO

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad.

Este es el símbolo de alerta de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra "PELIGRO" o "ADVERTENCIA". Estas palabras significan:

PELIGRO

ADVERTENCIA

Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.

PIEZAS

F1 F2 F3

F4

Rótulo Descripción Cantidad
F1	Pernos de carruaje de M6 x 14 mm	16
F2 M6	Arandelas de hombro 8
F3 Torrillos Phillips M6 x 12 mm 8
F4 Contratuercas de M6 16

INSTRUCCIONES DE ENSAMBLAJE

Piezas y herramientas

Reúna las herramientas y las piezas necesarias antes de comenzar la instalación.

Herramientas necesarias:

■ Llave de tuercas de 10 mm

■ Destornillador Phillips

■Destornillador de hoja plana

Piezas suministradas:

■ Llave (2)	■ M6 Arandelas de hombro (8)
■ Tapete superior (1)	■ Ruedecillas rígidas (2)
■ Modelo con cajones: Forros de cajones (5)Modelo con bandeja: Forro de bandeja (1)	■Ruedecillas giratorias (2)
■Parachoques en forma de “L” (2)	■Contratuercas de M6 (16)
■Tornillos PhillipsM6 x 12 mm (8)	■Pernos de carruaje deM6 x 14 mm (16)

Requisitos de uso del armario

■Diseñado para usarse en un garaje.
■El límite máximo de peso para cada cajón/estante es de 65 libras (29 kg).
■El límite máximo de peso para cada gabinete es de 1400 lb (635 kg).

Desempaque del armario

NOTA: Conserve los materiales de embalaje para proteger el armario durante el ensamblaje y deshágase de todos los materiales de embalaje o recíclelos.

1. Abra las puertas o los cajones.
2. Verifique el contenido. Consulte la sección "Piezas suministradas".

Instalación de los parachoques

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover, ensamblar o instalar el armario.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

Cierre y trabe las puertas o los cajones. Retire la llave.

NOTA: Los cajones se deben empujar completamente que queden trabados. Retire el tapete superior del armario.

Con la ayuda de 2 o más personas, volte el armario boca abajo.

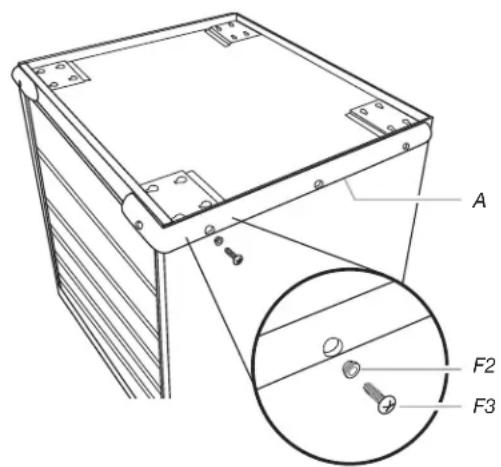

1. Instalación de los parachoques


A. Tope F2. Arandela de hombro F3. Tornillo Phillips

Fije los parachoques a las esquinas delanteras usando cuatro arandelas de hombro (F2) y cuatro tornillos Phillips (F3) para cada parachoques.

NOTA: Para evitar que se dañen los tornillos, no los apriete en exceso. Usando el destornillador Phillips, apriete todos los tornillos.

Instalación de las Ruedecillas

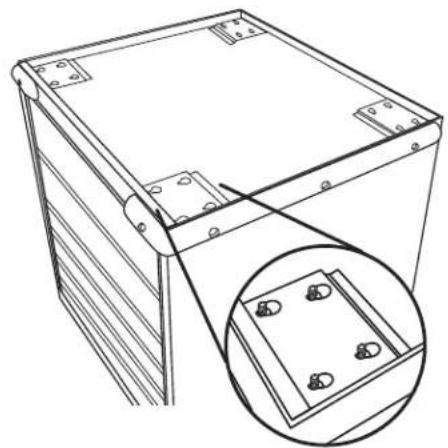

2a. Instalación de las ruedecillas

Inserte los pernos de carruaje (F1) en las ranuras de cerradura y deslícelos en su sitio, como se muestra. Ubique las dos ruedecillas rígidas sobre los pernos en la parte delantera del armario, con los frenos hacia el interior, y coloque las cuatro contratuercas para cada ruedecilla. Mantenga las ruedecillas en su sitio asegurándose que los pernos estén asentados en los extremos angostos de las ranuras de cerradura. Apriete las contratuercas (F4) con una llave de tuercas de 10 mm. Para fijar las dos ruedecillas giratorias en la ubicación posterior de las ruedecillas, repita los pasos anteriores.

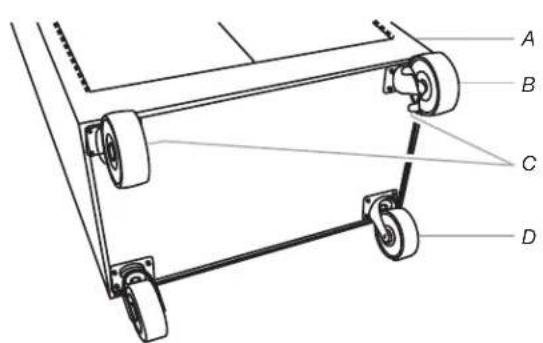

2b. Instalación de las ruedas

A. Parte frontal del gabinete

C. Placa de la rueda

B. Ruedas rígidas

D. Ruedas giratorias

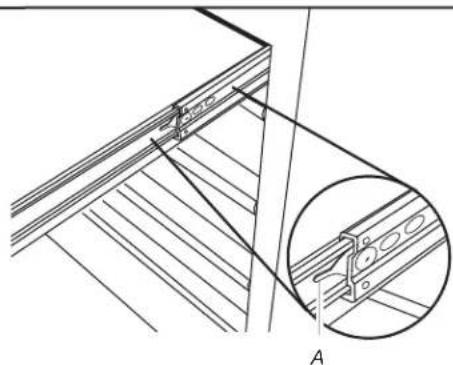

1. Instalación de los cajones o de la bandeja convertible


Cómo quitar el cajón o la bandeja convertible:

Descargue el contenido del cajón o de la bandeja convertible. Deslice el cajón o la bandeja convertible completamente hacia afuera. Presione hacia abajo la palanca sobre el riel del lado derecho y levante la palanca en el riel del lado izquierdo para liberar el cajón o la bandeja convertible.

Cómo volver a colocar el cajón o la bandeja convertible:

Alinee las guías del cajón o de la bandeja convertible con los rieles receptores. Inserte la guía del cajón o de la bandeja convertible sosteniendo firmemente los rieles receptores en su lugar.

NOTA: Es normal que el cajón o la bandeja convertible se cierre de manera ajustada la primera vez después de haber sido quitado.

Empuje el cajón o la bandeja convertible completamente hacia adentro.

Vuelva a colocar el armario en su posición vertical. Vuelva a colocar el tapete superior con el lado de la textura mirando hacia arriba. Destrabe las puertas o los cajones. Coloque el (los) forro(s) en la bandeja o en los cajones.

GARANTÍA

Para obtener información sobre la garantía:

En EE. UU., llame al 1-866-342-4089 o visite nuestro sitio web en

www.GladiatorGW.com

En Canadá, llame al 1-800-807-6777 o visite nuestro sitio web en
