MANUAL DE USUARIO GARC304RGG Gladiator

Instrucciones de ensamblaje

TABLE OF CONTENTS/TABLE DES MATIÈRES/ÍNDICE

EZ CONNECT RACK SHELVING

SAFETY....2

DIMENSIONS ....3

PARTS....4

Requisitos de uso del estante .....17

Desempaque....17

Ensamble y complete .....17

GARANTÍA....19

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad.

Este es el símbolo de alerta de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra "PELIGRO" o "ADVERTENCIA". Estas palabras significan:

PELIGRO

ADVERTENCIA

Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.

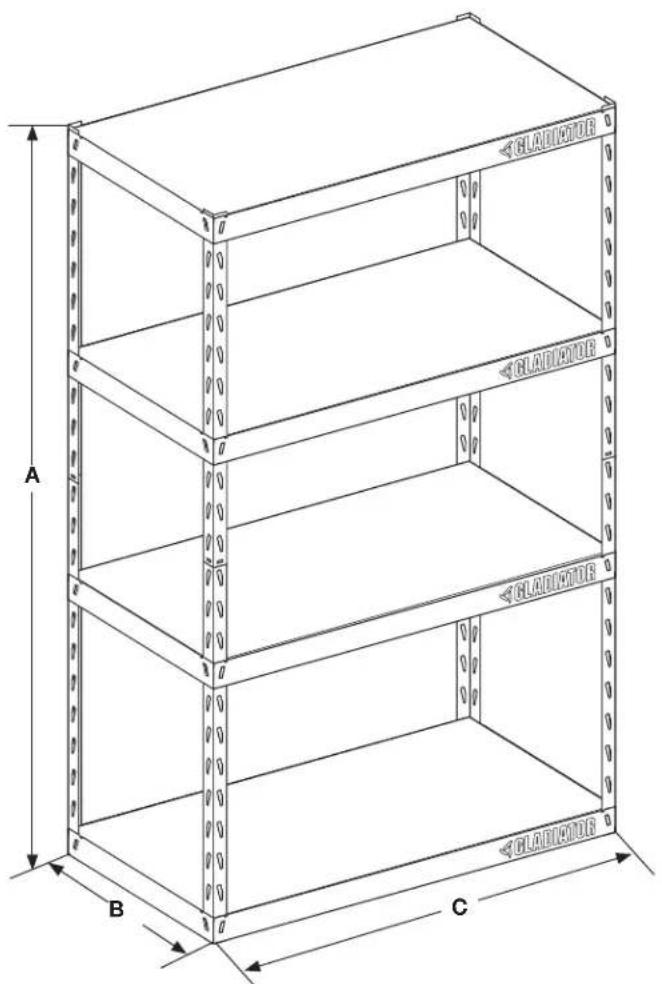

DIMENSIONES

CLADICIDE A B C

Modelo	GARC304R*/YGRC304R*
A	60"(152 cm)
B	15"(38,1 cm)
C	30"(76,2 cm)
D	29"(73,8 cm)
E	14"(36,1 cm)

E D

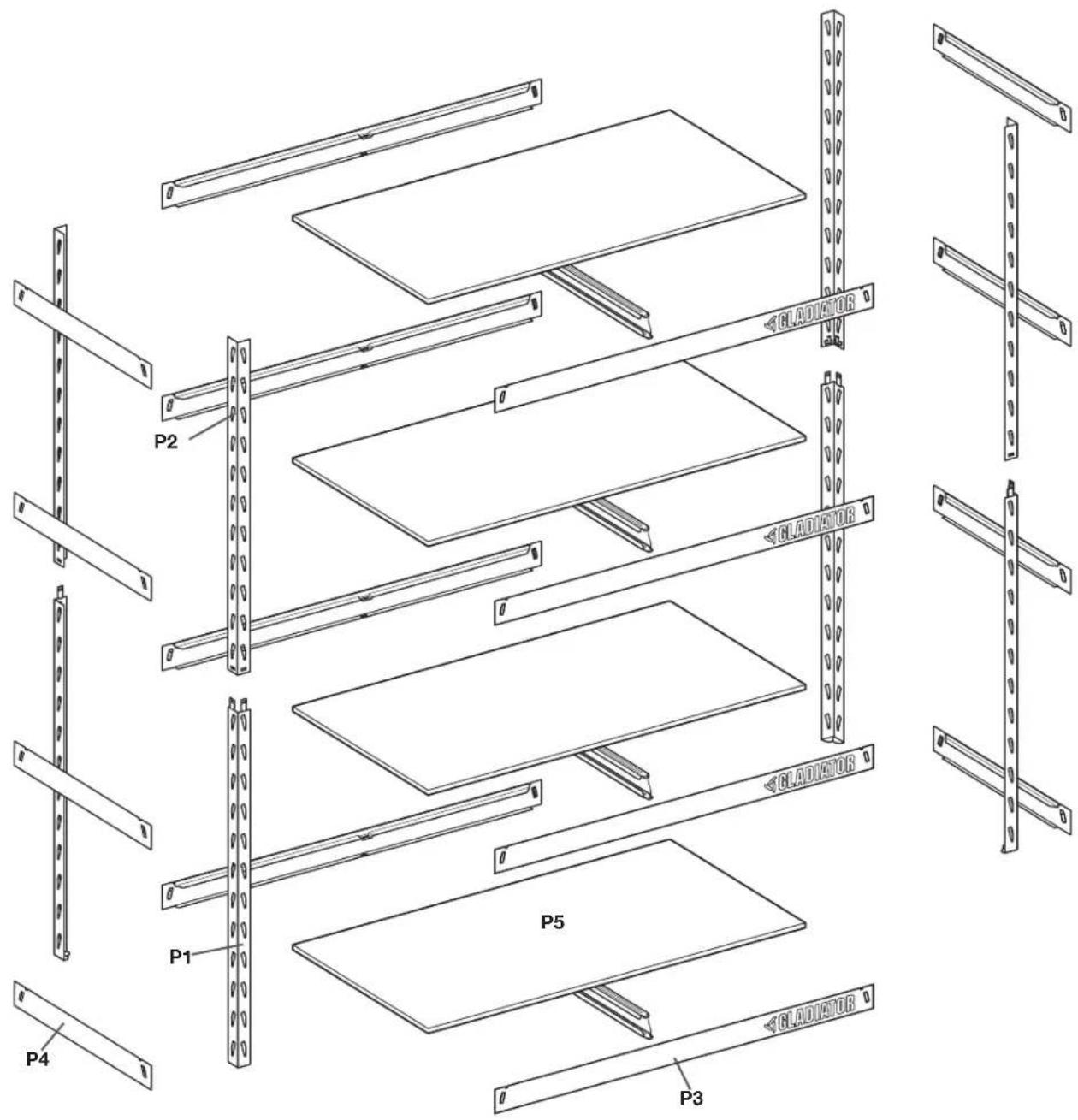

PIEZAS

P2 P1 P4 P3 P5 CLADIATOR CLADIATOR CLADIATOR

CANASTA

P1 - Postes inferiores (4)

P2 - Postes superiores (4)

P3 - Vigas de soporte horizontales (8)

P4 - Vigas de soporte laterales (8)

P5 - Estanterías laminadas (4)

NOTA: No se requieren herramientas para el ensamblaje

INSTRUCCIONES DE ENSAMBLAJE

Requisitos de uso del estante

■El límite de peso máximo es de 400 lbs (181 kg) para cada estante; no exceda 1 600 lbs (726 kg) para la unidad de estantería completa.

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover, ensamblar o instalar el armario.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

Desempaque

NOTA: Use a 1 persona para ensamblar el estante y 2 para moverlo.

1. Desempaque y verifique el contenido. Consulte la sección "Piezas" para familiarizarse con las piezas.
2. Deseche o recicle todos los materiales de empaque.

Ensamble y complete

■No se requieren herramientas.
■Una sola persona puede realizar el ensamblaje.

IMPORTANTE:

■Determine el espacio disponible antes de ensamblar.

NOTA: Se recomienda dejar un espacio equivalente entre los estantes desde la parte superior a la inferior y construir desde abajo hacia arriba. Vea la ilustración "Marcos/vigas de soporte".

■Antes del ensamblaje, consulte el autoadhesivo en la parte interna de una de las vigas de soporte laterales P4 y registre el modelo y número de serie que aparecen en la página de garantía incluida. Registrar el producto tiene muchos beneficios. Obtenga más información y registre el producto en línea en www.gladiatorgarageworks.com.

Orientación de las vigas de soporte

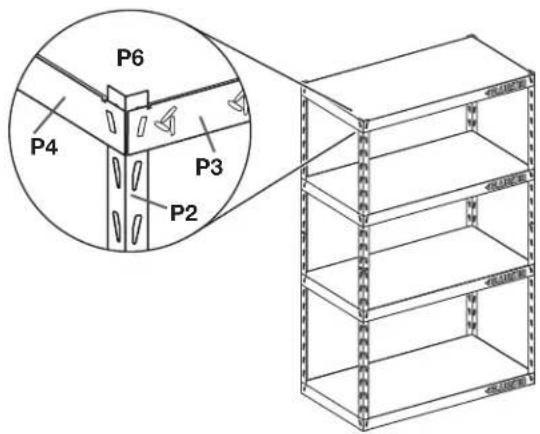

Marcos/vigas de soporte

P6 P4 P3 P2 P2 P2 P2

NOTAS:

■Se recomienda poner vigas en las hendiduras 1, 9, 16, y 23 (contando de abajo hacia arriba). Para mantener el estante equilibrado, mantenga 2 de las estanterías en la mitad inferior del estante.
■Todas las vigas de soporte necesarias deben estar a la misma altura o no se ensamblarán correctamente.
■Durante el ensamblaje, presione firmemente todas las vigas de soporte laterales y horizontales (P3 y P4) para garantizar que estén instaladas adecuadamente en las ranuras de los postes superior e inferior.

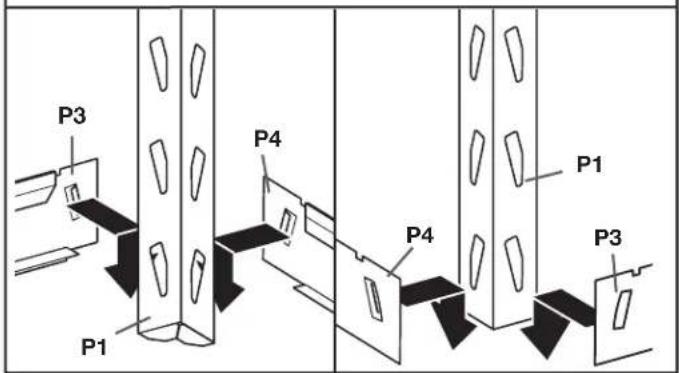

1. Fije las vigas de soporte al poste inferior

P3 P1 P4 P1 P4 P3

Use el poste inferior (P1) y fije la viga de soporte horizontal (P3) por el frente, y fije la viga de soporte lateral (P4) en el otro lado. Inserte las vigas horizontal y lateral en la parte superior de las ranuras de los postes verticales, y empújelas hacia abajo después de encajarlas. Esto le entregará soporte mientras fija más estanterias. Ahora ensambló una esquina.

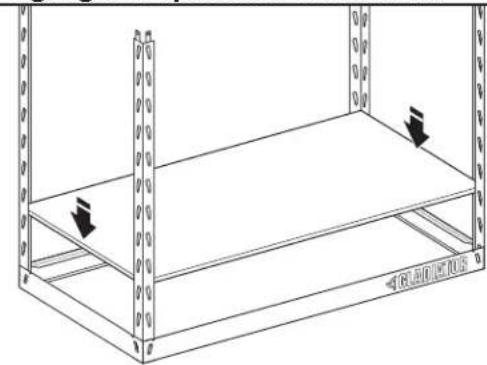

3. Agregue la primera estantería

Agregue la estantería laminada en la parte inferior del marco.

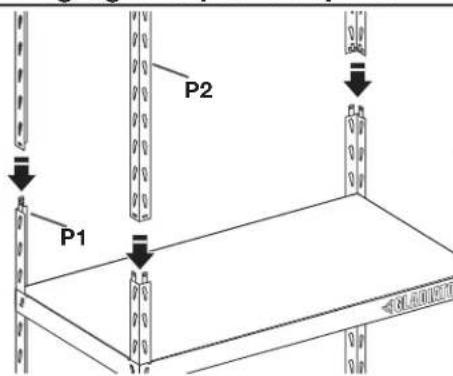

5. Agregue el poste superior

P2 P1

Inserte el poste superior (P2) en el poste inferior (P1) hasta que escuche un clic. Construya la cuarta sección de la unidad.

NOTA: Los postes pueden parecer sueltos hasta que complete el paso 7.

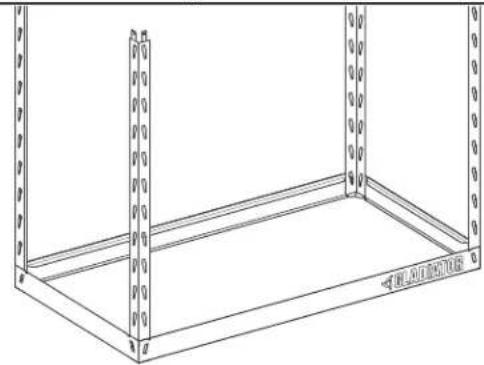

2. Ensamble la parte inferior

Repita el paso 1 para ensamblar las 3 esquinas restantes, con lo que se completa la estantería inferior. Presione firmemente todas las vigas de soporte horizontales y laterales para garantizar que estén instaladas adecuadamente en las vigas verticales.

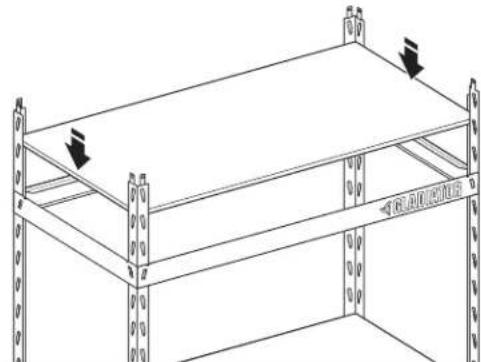

4. Ensamble la segunda estantería

Repita los pasos 1 y 2. Se recomienda que agregue una sección en la hendidura 8 desde la parte inferior del poste. Agregue las vigas de soporte horizontal y lateral. Agregue una fijación por canal de enlace y la estantería.

NOTA: Se recomienda que agregue las estanterías en la mitad inferior del estante para dar mayor soporte antes del siguiente paso.

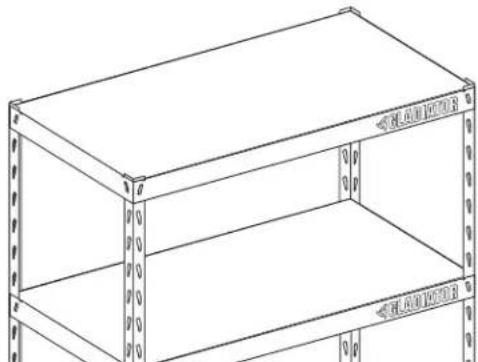

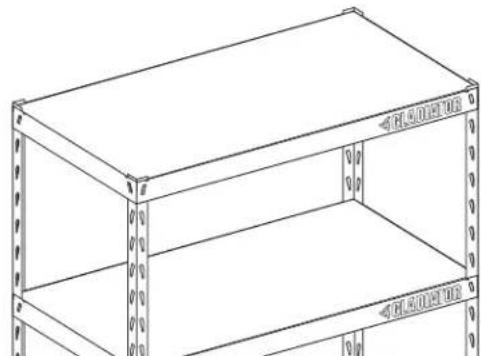

6. Ensamble la tercera estantería

Repita los pasos 1 y 2. Se recomienda que agregue una sección en la hendidura 8 desde la parte superior. Agregue las vigas de soporte horizontal y lateral. Agregue la estantería.

1. Ensamble la estantería superior


Repita los pasos 1 y 2. Se recomienda que agregue una sección en la hendidura superior del poste. Agregue las vigas de soporte horizontal y lateral. Agregue la estantería.

1. Revise todas las vigas


Verifique que todas las vigas estén ensambladas adecuadamente y descansen firmemente en las ranuras superior e inferior de los postes.

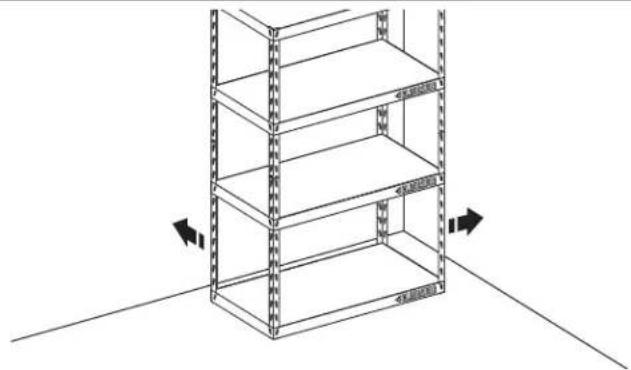

1. Más estanterías


Entre 2 personas, mueva el estante a su ubicación definitiva.

GARANTÍA

Para obtener información sobre la garantía:

En EE. UU., llame al 1-866-342-4089 o visite nuestro sitio web en

En Canadá, llame al 1-800-807-6777 o visite nuestro sitio web en
