Sharp - Campana extractora Airforce - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	Airforce
Modelo	Sharp
Ancho disponible	60 cm, 90 cm, 120 cm
Peso estimado	15 kg
Alimentación eléctrica	220-240 V ~ 50 Hz
Cable de alimentación	1250 mm con o sin enchufe
Potencia del motor estimada	200 W
Número de velocidades	4 (1-2-3-4 + intensivo)
Función intensiva	Sí, aproximadamente 7 minutos, vuelve a velocidad 3
Temporizador	Sí, 5 minutos (presión larga en botón de velocidad)
Iluminación	LED (reemplazo por servicio técnico)
Filtro de grasa	Metálico, lavable en lavavajillas (ciclo corto, baja temperatura) o a mano
Frecuencia de limpieza del filtro de grasa	Cada mes
Filtro de carbón activo	Para versión filtrante, no lavable, reemplazar cada 6 meses
Distancia de seguridad (placa eléctrica)	50 cm
Distancia de seguridad (placa de gas o mixta)	65 cm
Protección diferencial recomendada	30 mA
Uso por niños	Prohibido para menores de 8 años sin supervisión
Normas	Directiva WEEE 2002/96/CE

Preguntas frecuentes - Sharp Airforce

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

Para una placa de cocción eléctrica, la distancia mínima es de 50 cm. Para una placa de gas o mixta, es de 65 cm. Respete siempre las instrucciones del fabricante de la cocina si especifican una distancia mayor.

¿Cómo limpiar el filtro de grasa?

El filtro de grasa metálico debe limpiarse una vez al mes. Puede lavarlo a mano con un detergente no agresivo o en el lavavajillas a baja temperatura y ciclo corto. Atención: el lavado en lavavajillas puede provocar decoloración pero no afecta el rendimiento.

¿Cuándo hay que reemplazar el filtro de carbón?

El filtro de carbón activo está reservado para las versiones filtrantes. No es lavable ni reciclable y debe reemplazarse cada 6 meses en uso normal.

¿Cómo reemplazar la bombilla LED?

Las lámparas LED están integradas. En caso de mal funcionamiento, contacte al servicio de asistencia técnica para que reemplacen todo el grupo de iluminación. No intente hacerlo usted mismo.

¿Puedo usar la campana sin evacuación exterior?

Sí, puede usar la campana en versión filtrante. Instale un filtro de carbón activo (no incluido) y los humos se reciclarán y evacuarán por la rejilla superior.

¿Cuáles son las precauciones de seguridad durante la instalación?

Asegúrese de que la pared soporte el peso de la campana. La instalación debe incluir un interruptor diferencial de 30 mA. Nunca use la campana sin la rejilla montada. El aire evacuado no debe ser expulsado en un conducto utilizado para aparatos de combustión.

¿Cómo activar el temporizador?

Presione unos segundos el botón de la velocidad deseada (1-4). El indicador parpadeará y la campana se detendrá automáticamente después de 5 minutos.

¿Para qué sirve la función intensiva?

La función intensiva activa la potencia máxima durante aproximadamente 7 minutos, luego los motores vuelven automáticamente a la velocidad 3. Ideal para olores fuertes o vapores.

¿Qué tipo de cable eléctrico se suministra?

La campana se entrega con un cable de alimentación de 1250 mm, con o sin enchufe. Si es sin enchufe, la conexión directa a la red debe incluir un dispositivo de desconexión omnipolar conforme.

¿La campana es adecuada para niños?

Los niños menores de 8 años no deben usar el aparato. Los niños mayores solo pueden usarlo bajo supervisión. La limpieza y el mantenimiento no deben ser realizados por niños sin supervisión.

MANUAL DE USUARIO Sharp Airforce

El dispositivo no puede ser utilizado por niños menores de 8 años, y personas con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia o conocimientos necesarios, siempre bajo supervisión o después de que hayan recibido las instrucciones respecto al uso seguro del aparato y hayan comprendido los peligros inherentes al uso del mismo. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento destinados a ser realizados por el usuario no deben ser realizados por niños sin supervisión. ¡No utilice nunca la campana sin la rejilla correctamente montada!

Las partes accesibles pueden sobrecalentarse cuando se utiliza la encimera de cocción.

El aire no se debe descargar en un conducto que se utiliza para descargar humos de descarga producidos por aparatos de combustión de gas o de otros combustibles. Siempre se debe contemplar una adecuada aireación del local cuando la campana de cocina se utiliza simultáneamente con otros equipos que emplean gas u otros combustibles. Está totalmente prohibido hacer comidas flambeadas debajo de la campana. El uso de llamas libres daña los filtros y puede generar incendios, por lo tanto se debe evitar. La fritura se debe realizar bajo control para evitar que el aceite caliente se incendie. Para las medidas técnicas y de seguridad que se deben adoptar para la descarga de humos cumplir

estrictamente con lo establecido en los reglamentos de las autoridades locales competentes.

Este aparato está marcado de conformidad con la Directiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Asegurándose de que este producto se desguace y elimine en modo correcto, el usuario contribuye a prevenir las potenciales consecuencias negativas para el medio ambiente y la salud.

El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos. Deséchelo con arreglo a las normas medioambientales para eliminación de residuos. Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con el ayuntamiento, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto. Si el cable de alimentación resulta dañado, ha de ser sustituido por el constructor o por su servicio de asistencia técnica o, en cualquier caso, por una persona con una cualificación similar para evitar cualquier riesgo.

Consultar también los dibujos de las primeras páginas con las referencias alfabéticas y numéricas incluidas en el texto explicativo. Atenerse estrictamente a las instrucciones recogidas en este manual. No se asume responsabilidad alguna en caso de inconvenientes, daños o incendios que el aparato pueda sufrir debido a no respetar las instrucciones recogidas en este manual. La instalación y la conexión eléctrica deberán ser realizadas por un técnico especializado.

Asegúrese de que la pared donde se fija la campana pueda sostener perfectamente su peso y evite instalarla en paredes no suficientemente robustas (de cartón-yeso, por ejemplo).

La campana tiene que tener una distancia mínima de los fuegos de 50cm en las cocinas eléctricas y de 65 cm en las cocinas a gas o mixtas. Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.

La campana está equipada con una salida de aire superior B para la descarga de los humos hacia el exterior (versión aspirante A – tubo de descarga no proporcionado). En el caso de que no sea posible

descargar los humos y los vapores de la cocción hacia el exterior, se puede utilizar la campana en versión filtrante F montando 1 filtro de carbones activos F; los humos y vapores se reciclan a través de la rejilla superior G.

Asegurarse de que en las cercanías de la campana se encuentre un punto de acceso a la red de alimentación eléctrica y que la instalación cuente con un diferencial de 30 mA. La tensión de red debe corresponder con la tensión descrita en la etiqueta de las características ubicada en el interior de la campana. La campana está equipada con cable eléctrico de 1250 mm de largo con enchufe o sin: si cuenta con enchufe, conectar la campana a una toma en conformidad con las normas vigentes colocada en zona accesible; si en cambio no cuenta con enchufe (conexión directa a la red), aplicar a la red de alimentación, cumpliendo con las reglas de instalación, un dispositivo que asegure la desconexión omnipolar de la red, con una distancia de abertura de los contactos que permita la desconexión total en las condiciones de la categoría de sobretensión III.

La campana siempre debe estar encendida, por lo menos en su primera velocidad, cuando utilice las placas de cocina.

Prueba de rendimiento del producto efectuada de acuerdo con lo dispuesto en el Reglamento (UE) 65/2014 - Ref.: IEC 61591. El máximo rendimiento se obtiene mediante la colocación de los paneles móviles, si los hubiera, en posición abierta.

Eventuales armarios o estantes adyacentes a la campana se deben instalar por lo menos a una distancia de 1 mm del producto.

Para una correcta aspiración se recomienda dimensionar la cocina en base a la dimensión de la campana.

Por ejemplo:

Campana 60cm para cocina de 60cm (hasta 4 quemadores)

Campana 90cm para cocina de 78cm (hasta 5 quemadores)

Campana 90/120cm para cocina de 90cm (hasta 6 quemadores)

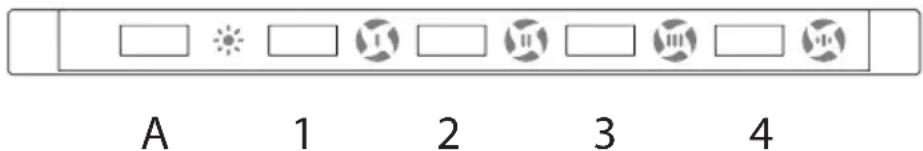

RLN 4V

A. Encendido/apagado de luces.

1 - 2 - 3 - 4 Potencia de aspiración mínima (1), media (2), máxima (3), intensiva (4). Manteniendo pulsado el botón durante unos segundos, el led parpadeará activando la función temporizador. Esta función se apagará después de 5 minutos y el led dejará de parpadear. 4. Intensiva: al tocar el botón, se activa la función "intensiva", temporizada durante unos 7 minutos, al final de los cuales el motor se coloca en la 3 velocidad.

Mantenimiento

Antes de cualquier trabajo de mantenimiento, desconectar la campana de la corriente.

Limpieza

La campana debe limpiarse frecuentemente, tanto por dentro (excepto la zona situada detrás del filtro de grasas) como por fuera. Para la limpieza, usar un paño humedecido con alcohol desnaturalizado o detergentes líquidos neutros. Evitar el uso de productos que contengan abrasivos.

Atención

Si no se respetan las normas de limpieza de la campana y del cambio y limpieza de los filtros puede haber riesgo de incendio. Rogamos se atenga a las instrucciones indicadas.

Filtro antigrasa

Tiene que ser limpiado una vez al mes, con detergentes no agresivos, manualmente o en el lavavajillas a temperaturas bajas y con un ciclo de lavado breve. Con el lavado en el lavavajillas, el filtro antigrasa metálico puede desteñirse, pero sus características de filtrado no cambian absolutamente.

Filtro de carbón (solo para la versión filtrante)

El filtro de carbones activos F no es ni lavable ni regenerable. El filtro de carbón tiene que ser reemplazado cada 6 meses cuando la campana se usa normalmente. Retiene los malos olores derivantes de la cocción.

Sustitución de lámparas

¡Atención! Antes de tocar las lámparas, asegúrese de que estén frías.

Iluminación LED

Si el grupo iluminación LED no funciona, contactar al servicio de asistencia técnica para sustituir todo el grupo.

Reducción del impacto ambiental:

Para reducir el consumo del electrodoméstico, se recomienda utilizar siempre la velocidad de aspiración más baja entre las adecuadas al tipo de cocción en curso, no dejar el dispositivo en funcionamiento durante más de 15 minutos después de apagar el fuego y, apagar siempre las luces, si nos alejamos del área de cocción.

Advertencias
