Sharp - Dunstabzugshaube Airforce - Kostenlose Bedienungsanleitung

Produkttyp	Küchenhaube
Marke	Airforce
Modell	Sharp
Verfügbare Breite	60 cm, 90 cm, 120 cm
Geschätztes Gewicht	15 kg
Stromversorgung	220-240 V ~ 50 Hz
Stromkabel	1250 mm mit oder ohne Stecker
Geschätzte Motorleistung	200 W
Anzahl der Geschwindigkeitsstufen	4 (1-2-3-4 + Intensivstufe)
Intensivfunktion	Ja, ca. 7 Minuten, Rückkehr zu Stufe 3
Timer	Ja, 5 Minuten (langes Drücken des Geschwindigkeitsknopfes)
Beleuchtung	LED (Austausch durch Kundendienst)
Fettfilter	Metall, spülmaschinengeeignet (Kurzprogramm, niedrige Temperatur) oder von Hand
Reinigungshäufigkeit Fettfilter	Monatlich
Aktivkohlefilter	Für Umluftbetrieb, nicht waschbar, alle 6 Monate ersetzen
Sicherheitsabstand (Elektroherd)	50 cm
Sicherheitsabstand (Gas- oder Mischkochfeld)	65 cm
Empfohlener Fehlerstromschutz	30 mA
Kindernutzung	Verboten für Kinder unter 8 Jahren ohne Aufsicht
Normen	WEEE-Richtlinie 2002/96/EG

Häufig gestellte Fragen - Sharp Airforce

Wie groß ist der Mindestabstand zwischen der Dunstabzugshaube und dem Kochfeld?

Bei einem Elektrokochfeld beträgt der Mindestabstand 50 cm. Bei einem Gas- oder Mischkochfeld sind es 65 cm. Befolgen Sie stets die Anweisungen des Herstellers des Kochfelds, wenn diese einen größeren Abstand vorschreiben.

Wie reinige ich den Fettfilter?

Der Metallfettfilter sollte einmal im Monat gereinigt werden. Sie können ihn von Hand mit einem milden Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur und Kurzprogramm waschen. Hinweis: Das Spülen in der Spülmaschine kann zu Verfärbungen führen, beeinträchtigt jedoch nicht die Leistung.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter ist nur für Umluftbetrieb geeignet. Er ist weder waschbar noch recycelbar und sollte bei normalem Gebrauch alle 6 Monate ausgetauscht werden.

Wie ersetze ich die LED-Lampe?

Die LED-Lampen sind integriert. Bei einer Fehlfunktion wenden Sie sich an den technischen Kundendienst, um die gesamte Beleuchtungsgruppe austauschen zu lassen. Versuchen Sie nicht, dies selbst zu tun.

Kann ich die Dunstabzugshaube ohne Außenabluft verwenden?

Ja, Sie können die Dunstabzugshaube im Umluftbetrieb verwenden. Installieren Sie einen Aktivkohlefilter (nicht im Lieferumfang enthalten), und die Dämpfe werden gereinigt und über das obere Gitter abgeführt.

Welche Sicherheitsvorkehrungen sind bei der Installation zu beachten?

Stellen Sie sicher, dass die Wand das Gewicht der Dunstabzugshaube tragen kann. Die Installation muss einen Fehlerstromschutzschalter von 30 mA enthalten. Verwenden Sie die Dunstabzugshaube niemals ohne montierten Gitterrost. Die Abluft darf nicht in einen Kanal geleitet werden, der für Verbrennungsgeräte verwendet wird.

Wie aktiviere ich den Timer?

Drücken Sie einige Sekunden lang den Knopf der gewünschten Geschwindigkeitsstufe (1-4). Die Anzeige blinkt und die Dunstabzugshaube schaltet sich nach 5 Minuten automatisch aus.

Wozu dient die Intensivfunktion?

Die Intensivfunktion aktiviert für ca. 7 Minuten die maximale Leistung, danach kehren die Motoren automatisch zur Stufe 3 zurück. Ideal bei starken Gerüchen oder Dampf.

Welche Art von Stromkabel wird mitgeliefert?

Die Dunstabzugshaube wird mit einem Stromkabel von 1250 mm geliefert, mit oder ohne Stecker. Wenn ohne Stecker, muss der direkte Anschluss an das Netz eine allpolige Trennvorrichtung gemäß den Vorschriften enthalten.

Ist die Dunstabzugshaube für Kinder geeignet?

Kinder unter 8 Jahren sollten das Gerät nicht benutzen. Ältere Kinder dürfen es nur unter Aufsicht verwenden. Reinigung und Wartung sollten nicht von unbeaufsichtigten Kindern durchgeführt werden.

BEDIENUNGSANLEITUNG Sharp Airforce

Kinder unter 8 Jahren dürfen das Gerät nicht bedienen. Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und erforderliche Kenntnis dürfen das Gerät bedienen, wenn diese überwacht werden, oder nachdem sie über betreffende Anleitungen im Sinne einer sicheren Bedienung des Geräts aufgeklärt wurden und die mit dem Betrieb des Geräts in Verbindung stehenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Wartung, die Aufgabe des Benutzers ist, darf nicht ohne entsprechende Aufsicht von Kindern durchgeführt werden. Die Abzugshaube niemals in Betrieb nehmen, wenn das Gitter nicht korrekt montiert ist! Wenn die Dunstabzugshaube gleichzeitig mit Geräten, die nicht mit elektrischer Energie betrieben werden, in Betrieb ist, darf der Unterdruck des Raumes 4 pa (4 x 10-5 bar) nicht überschreiten. Benutzen Sie die Haube nie ohne korrekt montiertes Gitter!

Die zugänglichen Teile können heiß werden, wenn die Kochfläche benutzt wird.

Die Luft darf nicht in einen Kanal geleitet werden, der zur Ableitung von Abgasen, die durch Geräte zur Verbrennung von Gasen oder anderer Brennstoffe erzeugt werden, verwendet wird. Eine ausreichende Belüftung des Raumes muss immer gewährleistet sein, wenn die Dunstabzugshaube gleichzeitig mit anderen Geräten eingesetzt wird, die Gase oder andere Brennstoffe verwenden. Es ist streng verboten, flambierte Speisen unter der Abzugshaube zuzubereiten. Die Verwendung freier Flammen ist schädlich für die Filter und kann zu einem Brand führen, so dass dies auf jeden Fall zu vermeiden ist. Das Frittieren muss unter Kontrolle erfolgen, um zu verhindern, dass überhitztes Öl Feuer fängt. Halten Sie sich für die technischen und sicherheitstechnischen Maßnahmen zum Ableiten von Rauch ausschließlich an die Bestimmungen, die mit den Vorschriften der zuständigen lokalen Behörden übereinstimmen.

Dieses Gerät ist in Übereinstimmung mit der europäischen Richtlinie 2002/96/EG, Waste Electrical and Electronic Equipment (WEEE) gekennzeichnet. Indem er sich vergewissert, dass dieses Produkt ordnungsgemäß entsorgt wird, trägt der Benutzer dazu bei, potenzielle negative Folgen für die Umwelt und die Gesundheit zu verhüten.

Ist folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten. Wenn das Stromkabel beschädigt ist, muss es vom Hersteller, von einem technischen Hilfe-Center oder von einer anderen Person mit ähnlicher Qualifikation ausgetauscht werden, um Gefahrensituationen zu vermeiden.

Konsultieren Sie auch die Zeichnungen auf den ersten Seiten mit den Buchstaben- und Nummern, auf die im Erklärungstext Bezug genommen wird. Halten Sie sich strikt an die in diesem Handbuch gegebenen Anleitungen. Für eventuelle vom Gerät verursachte Unannehmlichkeiten, Schäden oder Brände, die sich aus der Nichteinhaltung der in diesem Handbuch gegebenen Anleitungen ergeben, wird jede Haftung abgelehnt.

Es wird empfohlen, die Haube nicht an einer Wand zu befestigen, die das Gewicht nicht tragen kann, z.B. einer Rigipswand, und sie nicht in ein Möbelstück einzubauen.

Die Küchenhaube muss in einem Abstand von mindestens 50 cm über einem Elektroherd und von mindestens 65 cm über einem Gasherd oder kombinierten Herd angebracht werden. Wenn die Installationsanweisungen der Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Die Küchenhaubenmodelle, sind mit einer oberen Luftaustrittsöffnung B ausgestattet, um die angesaugten Dämpfe nach aussen abzuleiten (Abluftversion A – das Abluftrohr ist nicht mitgeliefert). Falls es nicht möglich sein sollte, die angesaugten Kochdämpfe nach aussen abzuleiten, kann das Gerät auch als Umlufthaube F verwendet werden. Dazu ist es notwendig, 1 Aktivkohlefilter F zu montieren; so wird die angesaugte Luft ueber die Gitter G wieder in den Raum zurueckgefuehrt.

Stellen Sie sicher, dass in der Nähe der Haube eine Zugangsstelle zur Stromversorgung vorhanden ist und dass das System ein 30-mA-Differential aufweist. Die Netzspannung muss der auf dem Etikett im Innern der Dunstabzugshaube angegebenen Spannung und den Eigenschaften entsprechen. Die Abzugshaube ist mit einem 1250 mm langen Kabel mit oder ohne Stecker ausgestattet: Ist sie mit einem Stecker ausgestattet, schließen Sie die Dunstabzugshaube an eine Steckdose an, die den geltenden Vorschriften in einem zugänglichen Bereich entspricht. Ist hingegen kein Stecker vorhanden (direkter Netzanschluss), muss unter Befolgung der Installationsregeln eine Vorrichtung angebracht werden, die eine unterbrechungsfreie Trennung vom Netz gewährleistet. Dabei ist ein Kontaktöffnungsabstand einzuhalten, der eine vollständige Trennung unter den Bedingungen der Überspannungskategorie III ermöglicht.

Wenn das Kochfeld in Betrieb ist, sollte die Abzugshaube immer zumindest mit der ersten Geschwindigkeitsstufe eingeschaltet sein. Leistungsfähigkeitstests des Produkts, durchgeführt in Übereinstimmung mit der EU-Verordnung Nr. 65/2014 – Ref.: IEC 61591

Die höchste Leistungsfähigkeit wird erreicht, wenn eventuell vorhandene Verkleidungsplatten geöffnet sind.

Eventuelle Hängeschränke oder Regale neben der Haube müssen mindestens 1 mm vom Produkt entfernt angebracht werden.

Für eine saubere Absaugung wird empfohlen, das Kochfeld entsprechend der Größe der Haube zu dimensionieren.

Zum Beispiel:

60cm Haube für ein 60cm großes Kochfeld (bis zu 4 Kochstellen) 90cm Haube für ein 78cm großes Backherd (bis zu 5 Kochstellen) 90cm Haube für ein 90/120cm großes Kochfeld (bis zu 6 Kochstellen)

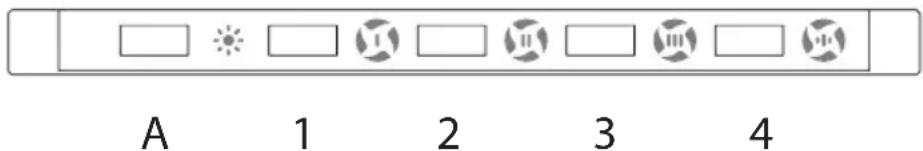

A. Lampen EIN/AUS.

1 - 2 - 3 - 4 geringe (1), mittlere (2), höchste (3) Saugstärke, (4) Intensive Geschwindigkeit. Bitte die Taste gedrückt halten: das LED fängt an zu blinken und aktiviert damit einen 5 Minuten Timer. Nach 5 Minuten schaltet sich das automatisch ab. 4 Intensive Geschwindigkeit: Berührt man diese Taste, wird die Funktion „intensive Geschwindigkeit“ aktiviert, die 7 Minuten lang dauert, danach geht die Motordrehzahl auf die 3. Geschwindigkeit zurück.

Wartung

Vor sämtlichen Wartungsarbeiten muss die Stromzufuhr der Küchenhaube unterbrochen werden.

Reinigung

Die Haube muss sowohl innen (mit Ausnahme des Bereichs hinter dem Fettfilter) als auch außen häufig gereinigt werden. Benutzen Sie zum Reinigen ein mit denaturiertem Alkohol oder mit einem neutralen Flüssigreinigungsmittel befeuchtetes Tuch. Vermeiden Sie die Benutzung von Produkten, die Scheuermittel enthalten.

Zur Beachtung

Die Nichtbeachtung der Anweisungen, die die Reinigung der Dunstabzugshaube und das Auswechseln und die Reinigung der Filter betreffen, können Brandgefahr verursachen. Wir empfehlen daher, die folgenden Anweisungen zu beachten.

Metall-Fettfilter

muss mindestens einmal monatlich mit einem milden Reinigungsmittel per Hand gewaschen werden. Bei Hauben mit Filtersättigungsanzeigen beachten Sie

bitte die Signal-Leuchte, die zum Reinigen des Metall-Fettfilters auffordert! Bei schräg gestellten Filtern (kopffreie Hauben) sollten die Filter bei starkem Gebrauch öfter gereinigt werden! Er kann auch in der Geschirrspülmaschine bei niedriger Temperatur und im Schnellwaschgang gereinigt werden. Der Metall-Fettfilter kann bei der Reinigung in der Spülmaschine eine Farbveränderung bekommen, was jedoch seinen Zweck bzw. die Leistung in keiner Weise beeinträchtigt! Bitte achten Sie darauf, dass Sie bei einem erforderlichen Kauf von Ersatz-Metall-Fettfiltern nur Original-Metall-Fettfilter von Airforce einsetzen, ansonsten erlischt die Garantieleistung. Ersatz-Metall-Fettfilter können Sie unter www.airforce-filtershop.com bestellen.

Aktivkohlefilter (nur bei Umluftversion)

Der Aktivkohlefilter kann nicht gereinigt werden, er ist weder waschbar noch wiederaufbereitbar. Der Aktivkohlefilter muss mindestens alle 6 Monate ausgewechselt werden, bei starkem Gebrauch eher! Bei Hauben mit Filtersättigungsanzeigen beachten Sie bitte die Signal-Leuchte, die zum Wechsel des Aktivkohlefilters auffordert! Bitte achten Sie darauf, dass Sie bei einem erforderlichen Kauf von Aktivkohlefiltern nur Original-Aktivkohlefilter von Airforce einsetzen, ansonsten erlischt die Garantieleistung. Ersatz-Aktivkohlefilter können Sie unter www.airforce-filtershop.com bestellen.

Ersetzen der Lämpchen

Hinweis: Vor Berühren der Lampen vergewissern Sie sich, dass sie abgekühlt sind.

LED-LAMPEN

Im Fall einer Funktionsstörung der LED-Beleuchtungsgruppe muss der technische Kundendienst kontaktiert werden, der die gesamte Gruppe austauscht.

Reduzierung der Umweltbelastung:

Um den Verbrauch des Haushaltsgeräts so gering wie möglich zu halten, empfiehlt es sich, immer die geringste der für die Kochart geeigneten Absauggeschwindigkeiten zu benutzen, das Gerät nicht länger als 15 Minuten nach dem Ausschalten der Kochfelder in Betrieb zu lassen und die Beleuchtung immer auszuschalten, wenn man sich von dem Kochbereich entfernt.
