ADVERTENCIA IMPORTANTE DE SEGURIDAD

LA OPERACIÓN CONTINUA Y PROLONGADA DE UN AMPLIFICADOR, ALTAVOZ O SUBWOOFER EN UNA FORMA DISTORSIONADA, CORTADA O CON DEMASIADA POTENCIA PUEDE RECALENTAR SU SISTEMA DE AUDIO Y LLEGAR A INCENDIARLO, ESTO PODRÍA CAUSAR DAÑOS SERIOS A SUS COMPONENTES Y/O VEHÍCULO. LOS AMPLIFICADORES REQUIEREN DE UN MÁXIMO DE 4 PULGADAS (10 CM) DE VENTILACIÓN ABIERTA. LOS SUBWOOFERS DEBEN INSTALARSE CON AL MENOS 1 PULGADA (2.5 CM) DE ESPACIO ENTRE LA PARTE FRONTAL DEL ALTAVOZ Y CUALQUIER SUPERFICIE. ¡LOS PRODUCTOS KICKER TIENEN LA CAPACIDAD DE PRODUCIR NIVELES DE SONIDO QUE PUEDEN DAÑAR DE FORMA PERMANENTE SU AUDICIÓN! AUMENTAR EL VOLUMEN DE UN SISTEMA HASTA UN NIVEL QUE GENERE DISTORSIÓN AUDIBLE ES MÁS DAÑINO PARA SUS OÍDOS QUE ESCUCHAR UN SISTEMA SIN DISTORSIONES AL MISMO NIVEL DE VOLUMEN. EL UMBRAL DEL DOLOR ES SIEMPRE UN INDICADOR DE QUE EL NIVEL DE SONIDO ES DEMASIADO ELEVADO Y PUEDE DAÑAR PERMANENTEMENTE SU AUDICIÓN. UTILICE EL SENTIDO COMÚN CUANDO CONTROLE EL VOLUMEN.

Los CVX Subs son un caso de estudio de lo que hace que los subwoofers KICKER sean absolutamente los mejores en el negocio. Cuentan con el manejo de mayor potencia posible y con bobinas de voz duales que le brindan todas las opciones de cableado que pueda desear. La canasta de aluminio reduce el peso y logra una mayor dispersión del calor que el acero, además de la ventilación perimetral, pero la calidad KICKER significa que necesitamos que estos productos vayan más allá. KICKER ahora ha presentado nuestra última innovación de enfriamiento por aire forzado, que utiliza la excursión del woofer para forzar la salida del aire caliente mientras aspira aire frío. Esto da como resultado una reducción del 20 % en el calor, lo que aumenta la confiabilidad líder en la industria de nuestros subwoofers. Prepárese para los bajos característicos de KICKER y asegúrese de usar estos subwoofers con accesorios y amplificadores KICKER para obtener los mejores resultados.

Especificaciones

CVX 10 CVX 12 CVX 15

Woofer [pulgadas, mm] 10, 25 12, 30 15, 38
Potencia recomendada para elamolificador [valios RMS]	300-600 375-750	500-1000
Manejo de potencia máxima [vatos] 1200 1500 2000
Sonsibilidad [1 W, 1 m] 85.7 87.1	91.8
Impedancia nominal [Ω]	2 6 4	2 6 4	2 6 4
Fs [Hz]	35.4 28.5	23.7
Xmax (Excursión Inesal) [mm]	16.25	16.25 19
Re [Ω]	3.4	3.7	4.2
Qms	10.754	10.098	7.521
Qes	.419 .396	.222
Qts	.403 .381	.216
Vas [°3, L]	.811, 22.99	2.04, 57.82	5.5, 158.71
Dimensión del marco exterior[pulgadas, cm]	10 11/16, 27.1	12 9/16, 31.8	15 7/16, 39.2
Profundidad de montaje [pulgadas, cm]	5-15/16, 15.1	6-11/16, 16.9	8-1/2, 21.5
Abortura do montajo [pulgadas, cm]	9-3/16, 23.3	11-1/16, 28	13-13/16, 35
Respuesta de frecuencia [Hz]	21-500	20-500	18-500

Nota: Todas las especificaciones y cifras de desempeño están sujetas a cambio.

Visite www.kicker.com para encontrar la información más reciente. Para obtener el mejor desempeño de sus nuevos altavoces KICKER, le recomendamos usar accesorios y cables KICKER. Espere dos semanas para que los altavoces se adapten y alcancen su desempeño óptimo.

Consejo de profesionales: ¡Está a solo un amplificador KICKER y algunos cables de tener una actualización completa del sistema que controlará cualquier equipo de fábrica! La línea de amplificadores KICKER facilita la actualización para obtener bajos sólidos con su unidad fuente existente u original. De igual forma, pregunte a su vendedor sobre las mejoras en el altavoz KICKER.

Configuración del cableado

Los subwoofers de la serie CompVX están fabricados con doble bobina de voz de 2Ω o 4Ω. Ambas bobinas deben estar conectadas a un fuente de amplificación. Ofrecerán una carga de 1Ω o 2Ω conectadas en paralelo, o una carga de 4Ω o 8Ω conectadas en serie. Asegúrese de que su unidad fuente o amplificador esté clasificado para operación con la carga de ohmios correcta.

El cable del altavoz debe mantenerse alejado de bordes afilados y evitar la posibilidad de que quede atrapado por el maletero. Si no existen un pasacables u orificio de fábrica o estos son inaccesibles, debe perforar un orificio para deslizar el cable. Tenga cuidado de no perforar otros cables o mecanismos existentes. Siempre que se pase un cable por un orificio, es necesario insertar un pasacables de goma o plástico para proteger el cable de daños.

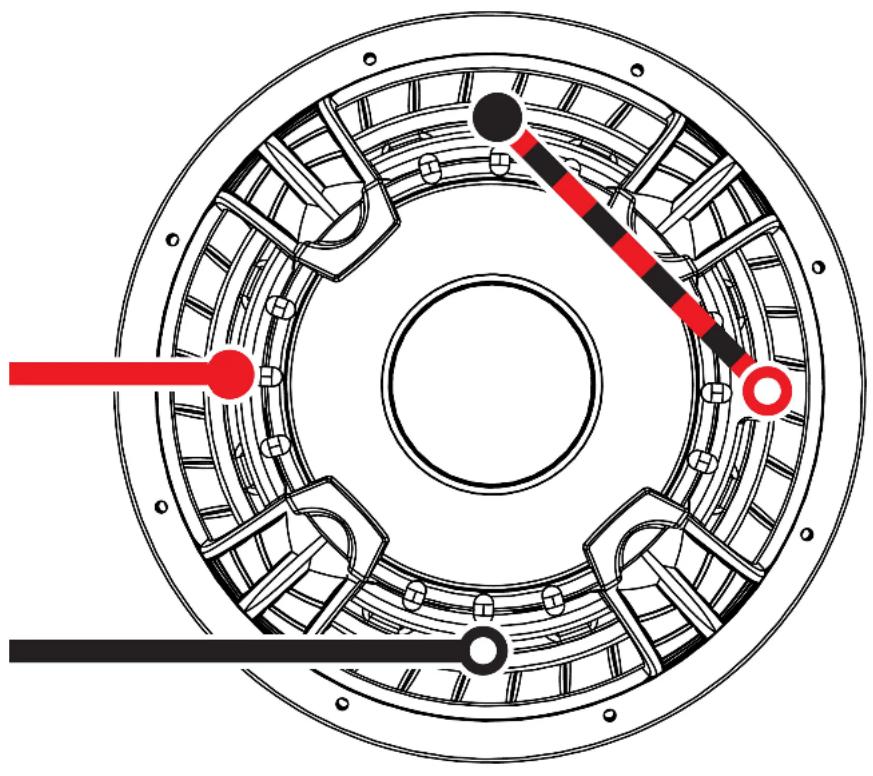

Cableado en serie

Bobinas de voz duales 2Ω = Carga de 4Ω

Bobinas de voz duales 4Ω = Carga de 8Ω

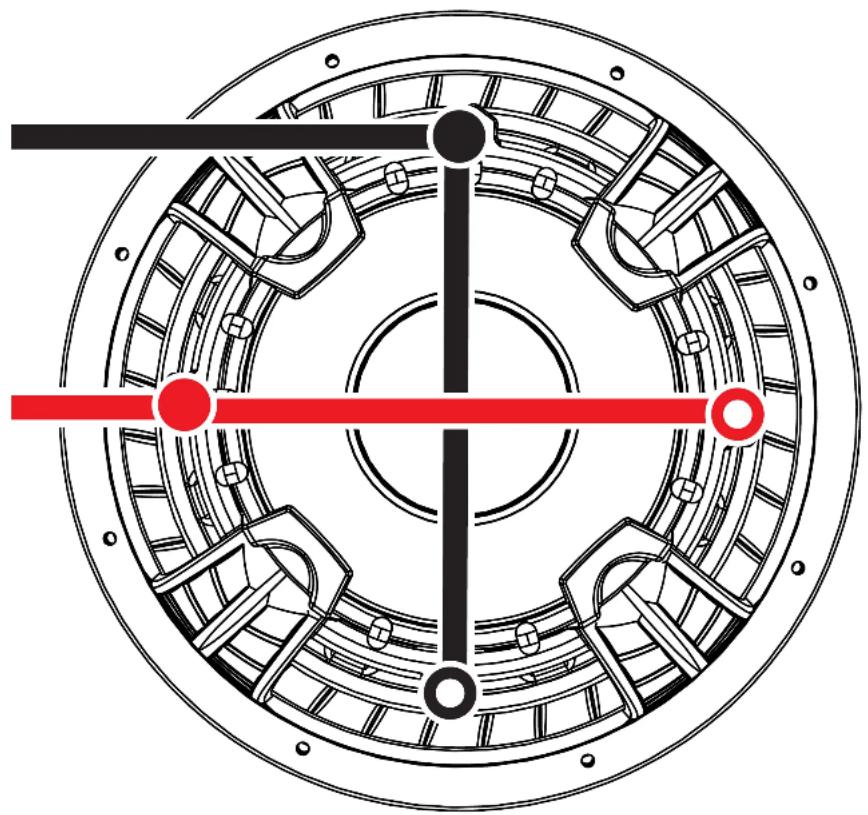

Cableado en paralelo

Bobinas de voz duales 2 = Carga de 1

Bobinas de voz duales 4Ω = Carga de 2Ω

Notas para la construcción de cajas acústicas

Use MDF (fibra de densidad media) de 3/4" (1.9 cm) o más gruesa y selle las uniones con silicona. Use la "plantilla" dentro de la caja de embalaje de su subwoofer CompVX para marcar el orificio de montaje, después corte directamente sobre la línea. Estos diseños necesitas de refuerzos internos. Agregue refuerzos triangulares entre cada uno de los paneles sin soporte de mayor tamaño.

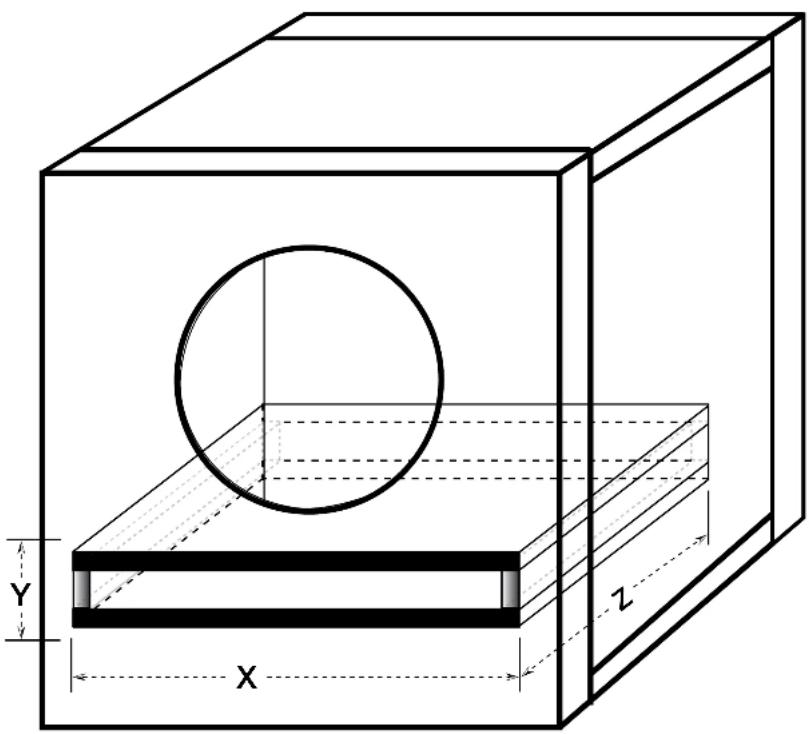

Todas las medidas en pies cúbicos (L) en este manual incluyen el desplazamiento del woofer. En el caso de las carcasas ventiladas el desplazamiento del puerto debe calcularse y agregarse al volumen interno del diseño final. Use las dimensiones externas del puerto y multiplique "X x Y x Z", convierta a pies cúbicos, por ejemplo las dimensiones del puerto externo de la carcasa ventilada de volumen mínimo CompVX12 son, usando MDF de 3/4" (1.9 cm):

(12.5" + 1.5" espesor total del panel MDF) x (2.5" + 1.5" espesor total del panel MDF) x (20") x (1 ft³ / 1728 in³) = .65 ft³

Posteriormente, agregue este número el volumen interno de la carcasa. 1.75 ft ^3 + .65 ft ^3 = 2.4 ft ^3

Debido a la longitud necesaria de estos puertos, es probable que desee plegar el puerto a lo largo de las paredes inferior y posterior. No sería práctico utilizar puertos redondos para estos diseños.

No instale una abertura de puerto sobre una superficie sólida, como un soporte interno, un panel posterior o una pared del maletero, asiento o panel interior de su vehículo. La abertura del puerto debe permanecer libre de obstrucciones. Utilice la dimensión más pequeño del puerto rectangular como la cantidad de espacio mínima entre la abertura del puerto y cualquier superficie sólida para garantizar un flujo de aire sin restricciones.

Puede rellenar ligeramente su carcasa con relleno de poly-fil. Los diseños con puerto requerirán de cubrir el extremo del puerto (ubicado dentro de la caja) con paño rejilla, malla de alambre o metal expandido para evitar que el poly-fil salga por el puerto. El uso de poly-fil reducirá ligeramente la eficiencia, pero profundizará y ampliará la salida de baja frecuencia logrando que su subwoofer se comporte como si estuviera en una caja más grande.

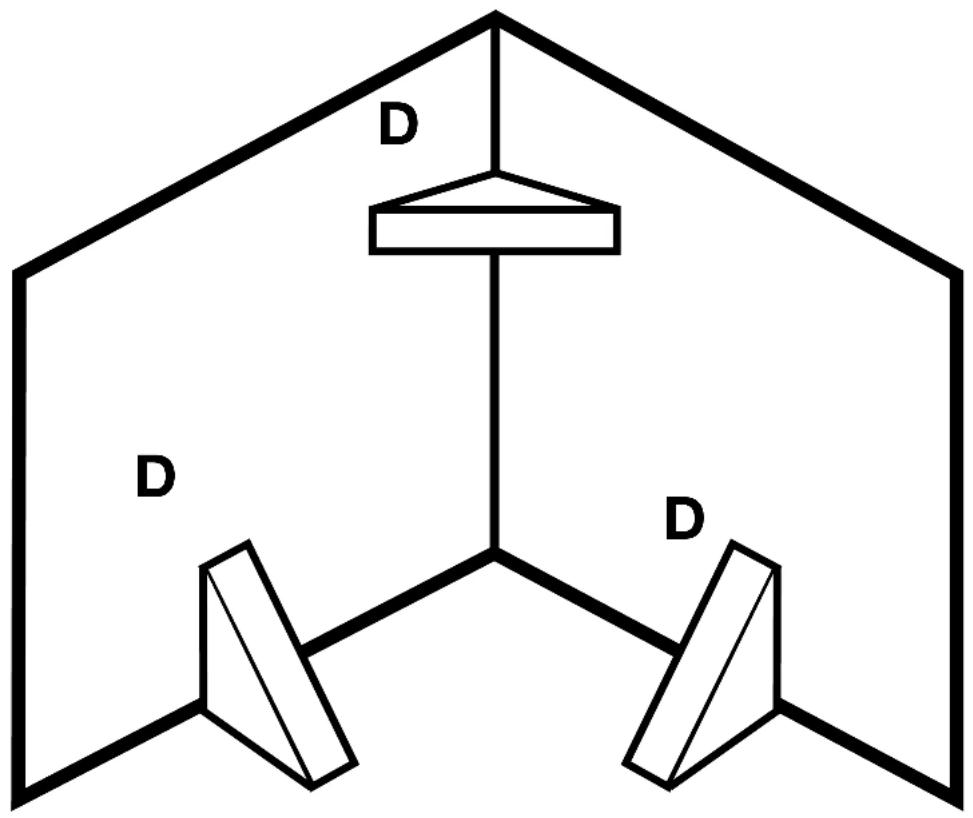

Agregue refuerzos triangulares entre cada uno de los paneles sin soporte de mayor tamaño.

D D D D

Para asesoramiento adicional sobre la construcción de la caja, consulte a su Distribuidor autorizado Kicker o pulse la pestaña Soporte en la página de inicio de Kicker, www.kicker.com. Envíe un correo electrónico a [e-mail] o llame a Soporte técnico al [phone] para preguntas específicas o no contestadas.

Carcasas selladas

Estos diseños de carcasa ventilada ofrecen la respuesta más suave con aumento de energía en las frecuencias más bajas, 20 a 30 Hz. Estos diseños producen grandes cantidades de bajos de alta precisión y pueden controlarse con niveles de castigo de la potencia del amplificador.

El sistema de suspensión de alto desempeño de la serie CompVX puede funcionar en una carcasa ventilada de mayor tamaño. Esta aplicación de carcasa de volumen máximo es ideal para instalaciones de SQ (ultra calidad de sonido). La carcasa máxima genera un curva de respuesta muy plana y una gran extensión de la respuesta de subgraves.

Sellado mínimo

Modelo Volumen ft ^3 (L) Manejo de potencia

CVX 10 .8 (22.7) 600W RMS

CVX 12 1 (28.3) 750W RMS

CVX 15 1.8 (51) 1000W RMS

Sellado máximo

Modelo Volumen ft ^3 (L) Manejo de potencia

CVX 10 1.25 (35.4) 300W RMS

CVX 12 2 (56.64) 300W RMS

CVX 15 3 (85) 500W RMS

Las dimensiones del panel para carcasas selladas de volumen mínimo si se utiliza MDF de 3/4" (1.9 cm) de espesor.

CVX 10 CVX 12 CVX 15

Los subwoofers de la Serie CompVX mostrarán un buen desempeño en carcasas selladas de cualquier tamaño entre las recomendaciones de volumen mínimo y máximo. Estos sistemas mostrarán beneficios de ambos diseños. En general, el sistema sonará más como el diseño de carcasa recomendado al que esté más cercano en cuanto a volumen de carcasa. Estas recomendaciones de carcasas se calcularon con cámara de aire en el interior de la carcasa e incluyen el desplazamiento del woofer. Todo la cámara de aire de la carcasa sellada debe rellenarse de forma holgada en un 50% con relleno de poly-fil (relleno de fibra de poliéster). No permita que la cámara de aire sea más grande que la recomendación para SQ en carcasa de volumen máximo.

Carcasas ventiladas

Estas cajas son la carcasa preferida si el espacio no es un problema y si desea obtener la máxima potencia y la extensión de baja frecuencia de su subwoofer CompVX. Los subwoofer CompVX soportarán cantidades masivas de potencia en cualquiera de las carcasas recomendadas, mínima o máxima. Las carcasas más pequeñas son la mejor opción para usar en aplicaciones en espacio limitado. Las carcasas más grandes recomendadas producirán un poco más de graves en las frecuencias más bajas.

Ventilada de volumen mínimo CVX 10 CVX 12 CVX 15

Vourmen de la caja, ^P [L] 1.25 [35.4] 1.75 [49.6] 3 [85]
Abertura del puerto, pulgadas x pulgadas [cm x cm]	2 X 10.5 [5.1 X 26.7] 2.5 X 12.5 [8.4 X 31.8] 2.75 X 15.5 [7 X 39.4]
Longitud de puerto, pulgadas [cm]	20 [50.8] 20 [50.8] 25.75 [65.7]
Manejo de polencia, RMS 200 300	500

Ventilada de volumen máximo CVX 10 CVX 12 CVX 15

Voumen de la caja, IP [L] 1.75 [49.6] 2.25 [63.7] 5 [142]
Abertura del puerto, pulgadas x pulgadas [cm x cm]	2.5 X 10.5 [6.4 X 26.7] 3 X 12.5 [7.6 X 31.8] 3 X 15.5 [7.6 X 39.4]
Longitud de puerto, pulgadas [cm]	20 [50.8] 20.5 [52.1] 22 [55.9]
Mancjo de potencia, RMS 500 700	900

El diseño ventilado de volumen mínimo incrementa la eficiencia de los bajos y se adapta en diversas aplicaciones de espacio limitado. Aunque es la carcasa con puerto más pequeña recomendada, el resultado de 30 a 80 Hz será considerablemente mayor del de cualquier otra caja sellada. El diseño ventilado de volumen máximo ofrece incluso mayor salida en esta banda de frecuencia. El volumen máximo es el diseño de carcasa más grande y eficiente.
