MANUAL DE USUARIO Bolero Aguazero 4201 E CECOTEC

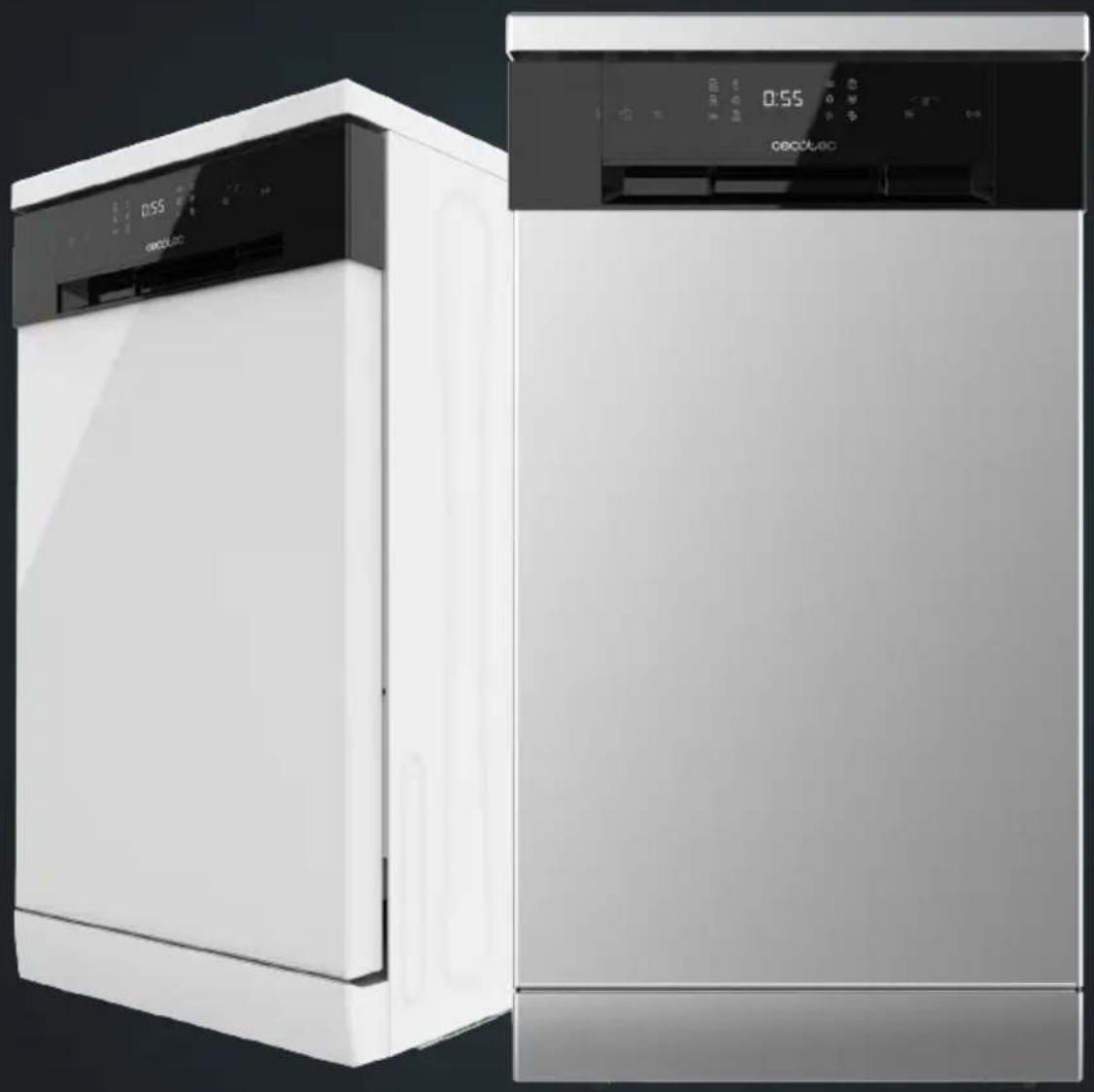

BOLERO AGUAZERO 4201 E

BOLERO AGUAZERO 4201 INOX E

Lavavajilla/ Dishwasher

Manual de instrucciones

Instruction manual

Instrucciones de seguridad 4

1. Piezas y componentes 42

2. Antes de usar 43

3. Funcionamiento 43

4. Cómo cargar los cestos del lavavajillas 50

5. Iniciar un programa de lavado 54

6. Limpieza y mantenimiento 57

7. Instalación 61

8. Resolución de problemas 64

9. Especificaciones técnicas 68

10. Reciclaje de aparatos eléctricos

y electrónicos 70

1. Garantía y SAT 71

2. Copyright 71

INDEX

INSTRUCCIONES DE SEGURIDAD

Lea las siguientes instrucciones atentamente antes de usar el producto. Guarde este manual para futuras referencias o nuevos usuarios.

Icono Tipo Significado
	ADVERTENCIA
	RIESGO DE DESCARGA ELÉCTRICA
	INCENDIO
	PRECAUCIÓN
	IMPORTANTE/NOTA

• Lea íntegramente estas instrucciones antes de instalar o utilizar su lavavajillas, ya que contienen información importante que le ayudará a conseguir el mejor rendimiento de su equipo. Es su responsabilidad asegurarse de que todos los usuarios estén informados acerca de las precauciones mencionadas en este manual.
• Este aparato pueden utilizarlo niños con 8 años o más y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimientos, si se les ha dado la supervisión o formación apropiadas respecto

al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento que debe realizar el usuario no deben ser realizados por niños sin supervisión.

• Después de usar el lavavajillas pueden quedar residuos en su interior. Mantenga a los niños alejados de la máquina cuando esté abierta.
• PRECAUCIÓN: compruebe que el lavavajillas y su embalaje no tengan daños. Nunca use el lavavajillas si presenta algún daño, contacte inmediatamente con el Servicio de Asistencia Técnica de Cecotec.
• El material de embalaje puede ser peligroso para los niños. Retírelo y póngalo fuera de su alcance.
• Elija un lugar adecuado y seguro para instalar el lavavajillas.
• No instale el lavavajillas sobre una superficie que impida la ventilación de la base, como una alfombra.
• Utilice las mangueras suministradas, no reutilice mangueras viejas.
• No enchufe el lavavajillas antes de su instalación. La máquina no debe estar enchufada durante su colocación.
• Es recomendable que el lavavajillas sea instalado por personal autorizado.
• Nouse nunca un cable alargador o una conexión de múltiples tomas.
• El enchufe debe quedar accesible tras la instalación del lavavajillas.

• Después de la instalación, la primera vez que ponga en marcha el lavavajillas hágalo sin carga.

• Use siempre el enchufe que se suministra con el lavavajillas. No modifique el enchufe suministrado con el aparato si no se ajusta a la toma de corriente.

• Inspeccione el cable de alimentación regularmente en busca de daños. Si el cable presenta daños, debe ser reparado por el Servicio de Asistencia Técnica oficial de Cecotec para evitar cualquier tipo de peligro.
• No use el lavavajillas si el cable, el enchufe o la estructura presentan daños o no funcionan correctamente.
• En caso de mal funcionamiento, la reparación debe ser realizada por el Servicio de Asistencia Técnica oficial de Cecotec, en caso contrario quedará anulada la garantía.
• Antes de reparar el lavavajillas, debe desconectarlo de la red eléctrica y cerrar el grifo de agua.
• Para desconectar el lavavajillas, tire del enchufe, nunca tire del cable.
• Este lavavajillas está diseñado exclusivamente para uso doméstico. No lo utilice en el exterior.
• Durante el uso, el lavavajillas consume menos energía y agua que si realiza el lavado de la vajilla a mano, siempre y cuando el lavavajillas doméstico se utilice de acuerdo con estas instrucciones.
• No haga un mal uso, no se ponga de pie, no se siente ni coloque peso sobre la puerta o los cestos del lavavajillas.
• No utilice el lavavajillas a menos que todos los elementos interiores estén correctamente colocados.

• Use únicamente detergentes y abrillantadores producidos específicamente para lavavajillas.

• Algunos detergentes para lavavajillas son muy alcalinos. Pueden ser extremadamente peligrosos si se ingieren. Evite el contacto con la piel y los ojos y mantenga a los niños alejados del lavavajillas cuando la puerta esté abierta.

• Debido al peligro de explosión, no coloque agentes disolventes químicos en el interior de la máquina.
• No ponga artículos que no sean aptos para lavavajillas en la máquina.
• No llene los cestos por encima de su capacidad.
• Cecotec no se hace responsable de cualquier deformación que se produzca en el interior de la máquina debido a un mal uso.
• No abra la puerta mientras el lavavajillas está en funcionamiento, ya que podría derramarse agua caliente. La máquina tiene dispositivos de seguridad que detendrán el funcionamiento si se abre la puerta.
• No deje la puerta abierta, ya que podría provocar accidentes.
• Coloque cuchillos y otros objetos afilados en la bandeja para cubiertos o en la cesta de cubertería con el filo hacia abajo.
• Por seguridad, desconecte el enchufe una vez haya finalizado el programa.
• Para evitar una descarga eléctrica, no desenchufe el lavavajillas con las manos mojadas.
• La capacidad máxima de cubiertos es 11.
• La presión máxima admisible del agua de entrada es de 1 MPa.
• La presión mínima admisible del agua de entrada es de 0,04 MPa.

SAFETY INSTRUCTIONS

1. Cesto superior
2. Brazos aspersores
3. Cesto inferior
4. Descalcificador
5. Filtros
6. Dispensador de detergente
7. Dispensador de abrillantador
8. Bandeja para cubertería

Panel de control (Fig. 2)

1. Icono táctil de encendido: presione este icono para encender o apagar el dispositivo.
2. Icono táctil Delay (retardo): presione este icono para retrasar la hora de inicio de cualquier ciclo automático hasta 24 horas.
3. Icono táctil de selección de programas "Program": presione este icono para desplazarse por los distintos programas de lavado. La luz indicadora del programa correspondiente se encenderá para mostrar el programa de lavado seleccionado.
4. Icono táctil de función adicional "ALT": presione este icono para seleccionar la función adicional "3 en 1": se lava la parte superior o la parte inferior. La luz correspondiente parpadea.
5. I dono Start/Pause (inicio o pausa): presione este icono para iniciar o pausar el programa de lavado.
6. Icono de bloqueo para niños: presione ambos iconos durante 3 segundos (señalados en el panel de control). Se bloqueará el dispositivo y no se podrá utilizar ningún icono táctil.
7. Indicador luminoso del programa: cuando seleccione un programa de lavado, se encenderá el indicador luminoso correspondiente.
8. Indicador luminoso de rellenado de abrillantador: el indicador se enciende cuando es necesario rellenar el dispensador de abrillantador.
9. Indicador luminoso de rellenado de sal: el indicador se enciende cuando es necesario rellenar el descalcificador con sal.
10. Indicador luminoso del bloqueo para niños: el bloqueo para niños se activará cuando presione los iconos táctiles de bloqueo para niños durante 3 segundos. El indicador de bloqueo para niños se mantiene encendido después de parpadear 6 veces.
11. Indicador luminoso función "3 en 1": el indicador se enciende cuando se selecciona la función adicional.
12. Indicador luminoso de lavado de la parte superior: se enciende cuando el brazo aspersor superior está lavando.
13. Indicador luminoso de lavado de la parte inferior: se enciende cuando el brazo aspersor inferior está lavando.

14. Pantalla digital: muestra el tiempo restante

NOTA:

Los gráficos de este manual son representaciones esquemáticas y puede que no coincidan exactamente con los del producto.

2. ANTES DE USAR

• Este aparato presenta un embalaje diseñado para protegerlo durante su transporte.
  Saque el aparato de su caja y retire todo el material de embalaje. Puede guardar la caja original y otros elementos del embalaje en un lugar seguro para prevenir daños en el aparato si necesita transportarlo en el futuro. Si desea deshacerse del embalaje original, asegúrese de reciclar todos los elementos correctamente.
• Asegúrese de que todas las piezas y componentes están incluidos y en buen estado. Si faltara alguno o no estuviera en buen estado, contacte de forma inmediata con el Servicio de Atención Técnica oficial de Cecotec.

Contenido de la caja

• Lavavajillas
• Manguera de entrada de agua
• Manguera de desagüe
• Embudo (según modelos)
• Manual de instrucciones

3. FUNCIONAMIENTO

Antes de usar su lavavajillas por primera vez:

• Ajuste el descalcificador del agua
• Añada sal al descalcificador
• Rellene el dispensador de abrillantador
• Rellene el detergente

1. Ajuste del descalcificador de agua

El descalcificador está diseñado para eliminar los minerales y las sales del agua, que tendrían un efecto perjudicial o adverso en el funcionamiento del aparato. Cuanto mayor sea el contenido de estos minerales y sales, más dura será el agua. El descalcificador debe ajustarse en función de la dureza del agua de su zona. Su empresa de suministro de agua puede aconsejarle sobre la dureza del agua en su zona.

ESPAÑOL

Ajustes

• La cantidad de sal dispensada puede ajustarse de H0 a H7. No se requiere sal en el valor H0.
• Infórmese sobre el valor de dureza del agua del grifo. Su empresa de suministro de agua le ayudará a hacerlo.
• El valor preestablecido puede consultarse en la tabla de dureza del agua.
• Cierre la puerta.
• Presione el icono táctil de encendido.
• Mantenga pulsado el icono táctil "Delay" y pulse el icono táctil "Program" durante 5 segundos.
• El aparato emite un pitido y H parpadea en la pantalla digital (el ajuste de fábrica es H4).

Para cambiar la configuración:

• Presione el icono táctil "Delay".
• Cada vez que se pulsa el icono, el valor establecido aumenta un nivel. Cuando se ha alcanzado el valor H7, la pantalla salta nuevamente a H0 (apagado).
• Presione el icono táctil "Program". La configuración elegida se ha guardado.
• Póngase en contacto con su empresa suministradora del agua para obtener información sobre la dureza del agua suministrada.
• Cada ciclo con una operación de regeneración consume 2,0 litros adicionales de agua, el consumo de energía aumenta en 0,001 kWh.

Tabla de dureza del agua

Dureza del agua		mmol/l	Valor de ajuste en la máquina	La regeneración se produce cada "x" secuencia de programas
°eH (grado Clark)	Rango
0-8 suave 0-1.1 H0				Apagado
9-10 suave 1.2-1.4 H1				13
11-12 mediano 1.5-1.8 H2				9
13-15 mediano 1.9-2.1 H3				7
16-20 mediano 2.2-2.9 H4				5
21-26 duro	3.0-3.7	H5		4
27-38	duro	3.8-5.4	H6	2
39-62	duro	5.5-8.9	H7	1

2. Añadir sal al descalcificador

Use siempre sal para lavavajillas.

NOTA: si su modelo no cuenta con descalcificador, puede saltarse esta sección.

Descalcificador

- La dureza del agua cambia de un lugar a otro. Si se utiliza agua dura en el lavavajillas, se formarán depósitos de cal en la vajilla y la cubertería.

- El aparato está equipado con un descalcificador especial que utiliza un recipiente de sal específicamente diseñado para eliminar la cal y los minerales del agua.

- El depósito de sal se encuentra debajo del cesto inferior y debe llenarse de la siguiente manera: ¡Atención!

- Solo utilice sal diseñada específicamente para su uso en lavavajillas. Cualquier otro tipo de sal no diseñada específicamente para su uso en lavavajillas, especialmente la sal de mesa, dañará el descalcificador. En caso de daños causados por el uso de sal no adecuada, Cecotec no ofrece ninguna garantía ni se hace responsable por los daños causados.

- Solo añada sal justo antes de iniciar uno de los programas de lavado completo.

- Esto evitará que los granos de sal o el agua salada, que se puedan haber derramado, permanezcan en el fondo de la máquina durante algún tiempo, lo que podría causar corrosión.

- Después del primer ciclo de lavado, la luz del panel de control se apagará.

- Retire el cesto inferior y, a continuación, desenrosque y retire la tapa del recipiente de sal (Fig. 3)

- Si es la primera vez que llena el recipiente, llene 2/3 de su volumen con agua (unos 500 ml). (Fig. 4)

- Coloque el extremo del embudo en el orificio y vierta aproximadamente 1,2 Kg de sal para lavavaiillas. Es normal que salga una pequeña cantidad de agua del recipiente de sal.

- Vuelva a enroscar el tapón con cuidado.

- Normalmente, la luz de advertencia de sal se apagará de 2-6 días después de que el recipiente de sal se llene.

NOTAS:

- Solo debe llenar el recipiente de sal cuando se encienda la luz indicadora de sal en el panel de control. Aunque el recipiente de sal esté suficientemente lleno, es posible que la luz indicadora no se apague antes de que la sal se disuelva por completo. Si no se enciende la luz indicadora de sal en el panel de control (en algunos modelos), puede estimar cuándo llenar la sal en el descalcificador por los ciclos que el lavavajillas ha ejecutado.

- Si hay derrames de sal, se puede ejecutar un programa de remojo para eliminarlos.

ESPAÑOL

ADVERTENCIA: si no se añade sal, el efecto de limpieza en la vajilla será deficiente y se producirá cal.

3. Rellene el dispensador de abrillantador

Función del abrillantador

El abrillantador se añade automáticamente durante el último aclarado, y garantiza un aclarado a fondo y un secado libre de manchas.

¡Atención!

Utilice únicamente abrillantadores para el lavavajillas. Nunca llene el dispensador de abrillantador con otras sustancias (por ejemplo, detergente para lavavajillas, detergente líquido). Esto podría dañar el dispositivo.

Cuando rellenar el dispensador de abrillantador

A menos que la luz de advertencia del abrillantador en el panel de control esté encendida, siempre puede estimar la cantidad a partir del color del indicador óptico de nivel "D" situado junto a la tapa. Cuando el dispensador de abrillantador esté lleno, todo el indicador estará oscuro. A medida que el abrillantador disminuya, también el tamaño del punto oscuro disminuirá. Nunca debe dejar que el nivel del abrillantador sea inferior a 1/4 de su capacidad.

El tamaño del punto oscuro cambia en el indicador de abrillantador a medida que éste disminuye.

Indicador óptico del nivel de abrillantador (Fig. 5):

D (Indicador de abrillantador)

Lleno

3 / 4 lleno

1 / 2 lleno

1 / 4 lleno - Debe rellenarse para eliminar manchas

Vacío

1. Para abrir el dispensador, gire el tapón en sentido antihorario (hacia la flecha "open" izquierda) y levántelo.
2. Vierta el abrillantador en el dispensador, con cuidado de no verter demasiado.
3. Vuelva a colocar el tapón e introdúzcalo en línea con la flecha "open" y gírelo en sentido horario (hacia la flecha "closed" derecha).

Fig. 6

• El abrillantador se libera durante el último aclarado para evitar que el agua forme gotas en la vajilla, que pueden dejar manchas y rayas. También mejora el secado al permitir que el agua se deslice por la vajilla. Su lavavajillas está diseñado para utilizar abrillantadores líquidos. El dispensador de abrillantador se encuentra en el interior de la puerta, junto al dispensador de detergente.
• Para llenar el dispensador, abra el tapón y vierta el abrillantador en el dispensador hasta que el indicador de nivel se vuelva completamente oscuro. El volumen del dispensador del abrillantador es de unos 140 ml.
• Tenga cuidado de no llenar demasiado el dispensador, ya que podría provocar un exceso de espuma. Limpie cualquier derrame con un paño húmedo. No olvide volver a colocar el tapón antes de cerrar la puerta del lavavajillas.

¡Atención!

Limpie el abrillantador derramado con un paño absorbente para evitar que se forme demasiada espuma durante el siguiente lavado

Ajuste del dispensador de abrillantador. (Fig. 7)

El dispensador de abrillantador tiene cuatro o seis ajustes (dependiendo del modelo de lavavajillas). Comience siempre con el dispensador en la posición "4". Si como resultado obtiene manchas y un secado deficiente, aumente la cantidad de abrillantador dosificado. Para ello retire la tapa del dispensador y gire el selector a la posición 5. Si aun así la vajilla no se seca bien o tiene manchas, ajuste el selector a un valor más alto hasta que la vajilla no tenga manchas. La dosis viene ajustada de fábrica en la posición "5%.

AVISO: Aumente la dosis si hay gotas de agua o manchas de cal en la vajilla después de lavarla. Redúzcalo si hay manchas blanquecinas pegajosas en su vajilla o una película azulada en la cristalería o en las hojas de los cuchillos.

4. Función del detergente

Los detergentes, con sus ingredientes químicos, son necesarios para eliminar la suciedad y retirarla del lavavajillas. La mayoría de los detergentes comerciales son adecuados para este fin.

Detergente concentrado

• En base a su composición química, los lavavajillas pueden dividirse en dos categorías básicas:
• detergentes alcalinos convencionales con componentes cáusticos.
• detergentes concentrados de baja alcalinidad con enzimas naturales.

ESPAÑOL

- El uso del programa de lavado "Eco", junto con el uso de detergentes concentrados, reduce la contaminación y es bueno para su vajilla. Este programa de lavado se combina con las propiedades de disolución de la suciedad de las enzimas del detergente concentrado. Por este motivo, el programa "Eco", en el que se utilizan detergentes concentrados, puede alcanzar los mismos resultados que, de otro modo, solo se conseguirían al utilizar el programa "Intensivo".

Detergente en pastillas

Algunos detergentes en pastilla no se llegan a disolver completamente en programas cortos, en este caso recomendamos utilizar programas largos para garantizar unos resultados óptimos.

Dispensador de detergente

El dispensador debe rellenarse antes del inicio de cada ciclo de lavado siguiendo las instrucciones proporcionadas en la "Tabla de Ciclos de Lavado". Su lavavajillas utiliza menos detergente y abrillantador que los lavavajillas convencionales. Por lo general, solo se necesita una cucharada sopera de detergente para una carga normal de lavado. Añada el detergente justo antes de poner en marcha el lavavajillas, de lo contrario podría humedecerse y no se disolvería correctamente.

Cantidad de detergente a utilizar

AVISO:

Fig. 8

- Si la tapa está cerrada, presione el botón de apertura para abrirla.

- Añada siempre el detergente justo antes de comenzar cada ciclo de lavado. Utilice solo detergente específico para lavavajillas.

¡ADVERTENCIA!

¡El detergente para lavavajillas es corrosivo! Tenga cuidado de mantenerlo fuera del alcance de los niños. Si no se añade detergente en polvo, el efecto de lavado será deficiente, lo que se traducirá en un mayor consumo de agua y electricidad para el lavado secundario.

- Únicamente utilice detergente específico para lavavajillas. Guarde el detergente en un lugar fresco y seco. No ponga el detergente en polvo en el dispensador hasta que esté listo para lavar la vajilla.

Llenado del dispensador de detergente

• Llene el dispensador de detergente con detergente. La marca indica los niveles de dosificación, como se muestra en la figura 9:
• Compartimento del detergente en el ciclo de lavado principal. "MIN" equivale a aproximadamente 20 g de detergente.

- Compartimento del detergente en el ciclo de prelavado. Equivale a aproximadamente 5 g de detergente.

NOTA:

• Encontrará información sobre la cantidad de detergente para cada programa en la "Tabla de ciclos de lavado". Tenga en cuenta que, según el nivel de suciedad y la dureza específica del agua, es posible que haya diferencias.
• Respete las recomendaciones el fabricante en cuanto a dosificación y que figuran en el envase del detergente.
• Cierre la tapa y presione hasta que encaje.
• Si la vajilla está muy sucia, aplique una dosis adicional de detergente en el compartimento de detergente de prelavado. Este detergente se utilizará durante la fase de prelavado.

Hay 3 tipos de detergentes.

1. Con fosfato y cloro
2. Con fosfato y sin cloro
3. Sin fosfato ni cloro

Normalmente, el detergente en polvo no contiene fosfato. En este caso, recomendamos rellenar de sal el recipiente descalcificador, aunque la dureza del agua solo sea de 6 dH. Si se utilizan detergentes sin fosfato en aguas duras, a menudo aparecen manchas blancas en platos y vasos. En este caso, añada más detergente para obtener mejores resultados. Los detergentes sin cloro blanquean poco. Las manchas fuertes y coloreadas no se eliminarán por completo. En este caso, elija un programa con una temperatura más alta.

Uso de detergente en pastillas 3 en 1

Consejos

• Antes de utilizar estos productos debe comprobar que la dureza del agua suministrada es compatible con el uso de este tipo de detergente según las instrucciones del fabricante (vea el envase del producto).
• Estos productos deben utilizarse estrictamente según las instrucciones del fabricante del detergente.
• Si tiene problemas al utilizar los productos 3 en 1 por primera vez, póngase en contacto con el servicio de atención al cliente del fabricante del detergente. Estos productos son detergentes con funciones integradas y combinadas de detergente/abrillantador y sal.

Consejos

Cuando se utilizan productos combinados, el abrillantador y el indicador de sal dejan de funcionar. Puede ser útil seleccionar el ajuste más bajo posible para la dureza del agua.

ESPAÑOL

Para seleccionar la función "3 en 1"

Presione el icono táctil de encendido y seleccione el ciclo de lavado "3 en 1" presionando el icono táctil "ALT" hasta que el indicador 3 en 1 parpadee.

El ciclo de lavado "3 en 1" se activará después de pulsar el icono de inicio/pausa.

Para cancelar la función "3 en 1"

• Si decide cambiar al uso de un sistema de detergente estándar, se recomienda que:
• Rellene los compartimentos de la sal y del abrillantador.
• Coloque el ajuste de dureza del agua en la posición más alta posible y haga funcionar el aparato durante tres ciclos normales sin carga.
• Vuelva a ajustar la dureza del agua según las condiciones de su región.

Nota: el ciclo de lavado "3 en 1" es una función adicional y debe utilizarse junto con otro programa de lavado (Intensivo, Eco o Suave"

4. CÓMO CARGAR LOS CESTOS DEL LAVAVAJILLAS

Para un mejor rendimiento del lavavajillas, siga estas pautas de carga. Las características y el aspecto de los cestos pueden variar según su modelo.

• Atención: antes o después de cargar los cestos del lavavajillas
• Retire los restos de comida. No es necesario aclarar la vajilla bajo el grifo. Coloque los objetos en el lavavajillas de esta manera:
• Los objetos como tazas, vasos, ollas/sartenes, etc. deben estar orientados hacia abajo.
• Los artículos curvos o con huecos deben cargarse inclinados para que el agua pueda escurrirse. Todos los utensilios deben apilarse de forma segura y no deben moverse de forma que impida a los brazos aspersores girar durante el lavado.
• Los objetos muy pequeños no deben lavarse en el lavavajillas, ya que podrían caerse fácilmente de los cestos.

Retirar la vajilla

Para evitar que el agua gotee del cesto superior al inferior, se recomienda vaciar primero el cesto inferior y luego el superior.

Cómo cargar el cesto superior. Fig. 10

El cesto superior está diseñado para colocar la vajilla más delicada y ligera, como vasos, tazas de café y té, platillos, así como platos, cuencos pequeños y cacerolas poco profundas (siempre que no estén demasiado sucias). Coloque la vajilla y los utensilios de cocina de forma que no se muevan debido a la pulverización del agua.

Cesto inferior
Tipo Producto
A Taza
B Vaso
C Platillos
D Tazón
E Cuencos de postre
L Bol de cristal

Ajuste del cesto superior. (Fig. 11)

Si es necesario, la altura del cesto superior puede ajustarse para disponer de más espacio en el cesto superior o inferior y poder colocar utensilios grandes. La altura del cesto superior puede ajustarse colocando sus ruedas en las diferentes alturas de los raíles. Los objetos alargados, cubiertos de servir, servidores de ensalada o cuchillos deben colocarse en el estante de forma que no obstruyan la rotación de los brazos aspersores. El estante puede replegarse o retirarse cuando no sea necesario utilizarlo.

Cómo cargar el cesto inferior

• Se recomienda que coloque los objetos grandes y difíciles de limpiar en el cesto inferior, como ollas, sartenes, tapas, platos para servir y cuencos, como se muestra en la figura 12.
• Es preferable colocar las fuentes y las tapas en los laterales de los cestos para no bloquear la rotación del brazo aspersor superior.
• Las ollas, fuentes, etc. deben colocarse siempre con la parte superior hacia abajo. Las ollas profundas deben estar inclinadas para permitir que el agua fluya hacia fuera.
• El cesto inferior cuenta con filas de varillas abatibles para poder colocar las ollas y sartenes que sean más grandes.

Cesto inferior
Tipo Producto
C Platillos
E Cuencos de postre
H Platos hondos
I Platos planos
J Platos pequeños
K Platos ovalados
F Olla pequeña
G Olla de	horno
M Platos	pequeños de melamina
N Cuencos	de melamina

Cestos superior e inferior.

Varillas abatibles (según modelos)

Las varillas abatibles constan de dos partes que se encuentran en el cesto inferior. Están diseñadas para que pueda colocar más cómodamente vajilla grande como ollas, sartenes, etc. Si es necesario, cada parte se puede plegar por separado, o se pueden plegar todas y obtener un mayor espacio.

Fig. 13: cesto inferior

Fig. 14: cesto superior

Bandeja para cubertería

Coloque los cubiertos en la bandeja como se muestra en la figura 15. Los cubiertos deben colocarse de forma tal que el agua escurra libremente. La bandeja para cubertería consta de dos partes, cada una de ellas es ajustable. Levante una o ambas partes para aumentar el espacio para utensilios más grandes en el cesto superior. Fig. 16

Cesto de cubertería

Tipo Producto

1 Cucharas de café

2 Cucharas de postre

3 Cucharas de sopa

4 Cucharas para servir

5 Tenedores

6 Cuchillos

7 Tenedores para servir

8 Cucharones para salsas

Para lavar el siguiente tipo de vajilla/cubertería en el lavavajillas NO son aptos:

• Cubiertos con mangos de madera

• Porcelana de cuerno o nácar

• Objetos de plástico que no son resistentes al calor.

• Cubiertos antiguos con piezas pegadas que no son resistentes a la temperatura
• Cubertería o vajilla de estaño o cobre
• Cristal de plomo
• Artículos de acero que podrían oxidarse.
• Bandejas de madera
• Artículos hechos de fibra sintética

¡ADVERTENCIA!

No deje que ningún elemento sobresalga por la parte inferior.

Son poco aptos:

• Algunos tipos de vidrios pueden perder el brillo después de un gran número de lavados.
• Las piezas de plata y aluminio tienen tendencia a decolorarse durante el lavado.
• Los motivos esmaltados pueden desvanecerse si se lavan en el lavavajillas con frecuencia.

AVISO: No introduzca objetos que estén sucios con ceniza de cigarro, cera de vela, laca o pintura. Si compra vajilla nueva, asegúrese de que sea apta para lavavajillas.

NOTA: no sobrecargue el lavavajillas. Sólo hay espacio para 11 platos estándar. No utilice vajilla no apta para lavavajillas. Esto es importante para obtener buenos resultados y para un consumo razonable de energía.

Carga de cubertería y vajilla

Antes de cargar la vajilla, debe:

• Retirar los restos grandes de comida.
• Ablandar los restos de comida quemada o adherida en las sartenes.

Al cargar la vajilla y la cubertería, tenga en cuenta:

• La vajilla y la cubertería no deben impedir la rotación de los brazos aspersores.
• Disponga los objetos huecos, como tazas, vasos, sartenes, etc., con la abertura hacia abajo para que el agua no pueda acumularse en el recipiente o en una base profunda.
• La vajilla y la cubertería no deben estar unos dentro de otros, ni cubrirse entre ellos.
• Para evitar daños en cristales, éstos no deben tocarse.
• Coloque los objetos grandes más difíciles de limpiar en el cesto inferior.
• El cesto superior está diseñado para colocar la vajilla más delicada y ligera, como vasos, tazas de café y té.

¡Atención!

• Los cuchillos de hoja larga colocados en posición vertical pueden resultar peligrosos.
• Los cubiertos largos y/o afilados, como los cuchillos para filetear, deben colocarse en posición horizontal en el cesto superior.

ESPAÑOL

Advertencia: Si la colocación de la vajilla no es la adecuada, el resultado de lavado será deficiente.

Daños en la cristalería y otros utensilios

Posibles causas:

• Tipo de cristal o proceso de fabricación. Composición química del detergente.
• Temperatura del agua y duración del programa del lavavajillas.
• Solución recomendada:
• Utilice vajilla de cristal o porcelana que el fabricante haya marcado como apta para lavavajillas.
• Utilice un detergente suave que sea apto para lavavajillas. De ser necesario, solicite más información a los fabricantes.
• Seleccione un programa con temperatura baja.
• Para evitar daños, saque los vasos y los cubiertos del lavavajillas inmediatamente después de terminar el programa.

Al finalizar el lavado

Una vez finalizado el ciclo de lavado, el lavavajillas emitirá 6 pitidos y luego se detendrá. Apague el aparato con el icono táctil de encendido/apagado, cierre el suministro de agua y abra la puerta del lavavajillas. Espere unos minutos antes de vaciar el lavavajillas para evitar tocar la vajilla y los utensilios cuando aún están calientes y son más susceptibles de romperse. Además, se secarán mejor.

5. INICIAR UN PROGRAMA DE LAVADO

Tabla de ciclos de lavado

Programa	Información sobre la selección de ciclo	Descripción del ciclo	Detergente pre/lavado principal	Tiempo (min)	Energía (kWh)	Agua (litros)
^ IntensiveIntensive(Intensivo)	Para las cargas más sucias, como ollas, sartenes, cazuelas y platos que llevan algo de tiempo con comida seca.	Prelavado.Lavado principal (60°C).Aclarado 1.Aclarado 2.Aclarado en caliente.Secado.	3/16 g (o 3 en 1)	185 1,360	14,0
Eco Eco (*EN 60436) (Programa estándar)	Para cargas con suciedad normal, como ollas, platos, vasos y sartenes poco sucias. Ciclo diario estándar.	Prelavado. Lavado principal (44°C). Aclarado en caliente. Secado	3/16 g (o 3 en 1)	238 0,804	9,0
Universal Light (Suave/ Universal)	Ciclo de lavado ligero para objetos delicados sensibles a altas temperaturas (ejecute el ciclo inmediatamente después del uso de los objetos).	Prelavado. Lavado principal (45°C). Aclarado. Aclarado en caliente. Secado.	3/15 g (o 3 en 1)	143 0,730	11,5
60 min	Para platos y sartenes ligeramente sucios, de uso diario.	Prelavado. Lavado principal (50 °C). Aclarado en caliente. Secado.	3/15 g 60 0,8	50 8,7
Rapid (Ràpido)	Un lavado más corto para cargas ligeramente sucias que no necesitan secado.	Lavado principal (45°C). Aclarado en caliente.	15 40 0,650	5,9
Aclarado Soak Pre-Rinse (Pre lavado / Aclarado)	Para enjuagar platos que piensa lavar más tarde ese mismo día.	Prelavado.	/ 12 0,010	3,3

• El programa ECO es adecuado para limpiar la vajilla con suciedad normal. Además, es el programa más eficiente en términos de consumo combinado de energía y agua.
• El prelavado manual de la vajilla conlleva un mayor consumo de agua y energía, no es recomendado.

ESPAÑOL

• El lavado de la vajilla en un lavavajillas doméstico suele consumir menos energía y agua que el lavado a mano cuando el lavavajillas se utiliza según las instrucciones.
• EN 60436: este programa es un ciclo de prueba.

La información para la prueba de comparación según la norma EN60436 es la siguiente:

• Capacidad: 11 cubiertos.
• Posición del cesto superior: posición inferior.
• Ajuste del abrillantador: 6 (o 4 para dispensador de cuatro posiciones).

Encendido del aparato

Inicio de un ciclo de lavado

• Saque el cesto inferior y superior, cargue la vajilla.
• Empuje hacia atrás los cestos. Se recomienda cargar primero el cesto inferior y luego el superior (consulte el apartado "Carga del lavavajillas"). Vierta el detergente (consulte el apartado "Sal, detergente y abrillantador").
• Conecte el enchufe a una toma de corriente. La fuente de alimentación es 220-240 V AC 50 Hz, la especificación de la toma de corriente es 12 A 250 VAC.50 Hz.
• Asegúrese de que el suministro de agua está encendido y tiene la presión adecuada. Cierre la puerta, pulse el icono táctil de “encendido/apagado”. Pulse el icono táctil de “programa” para seleccionar el ciclo de lavado deseado (consulte la sección “Tabla de ciclos de lavado”). Cierre la puerta para asegurándose de que está completamente cerrada.

NOTA: se oye un "clic" cuando la puerta se cierra perfectamente.

Cuando termine el lavado, puede apagar el aparato al pulsar el icono de encendido.

Cambio de programa

• Supuesto: un ciclo en curso sólo puede modificarse si lleva poco tiempo en marcha. De lo contrario, es posible que el detergente ya se haya liberado y que el aparato ya haya drenado el agua de lavado. En ese caso, deberá rellenar el dispensador de detergente (vea el apartado "Rellenar el detergente").
• Presione el icono táctil de "encendido/apagado" para cancelar el programa y encienda el aparato nuevamente. Puede cambiar el programa al ajuste de ciclo deseado (vea el apartado "Iniciar un ciclo de lavado").
• NOTA: si abre la puerta durante el lavado, el aparato se detiene y suena la alarma de advertencia, la pantalla muestra E1. Al cerrar la puerta, el aparato seguirá funcionando transcurridos 10 segundos.
• Las 6 luces de programa muestran el estado del lavavajillas:
• Una de las luces de programa encendida--> ciclo en marcha.
• Una de las luces de programa parpadeando --> pausa.

- NOTA: si todas las luces comienzan a parpadear, eso indica que la máquina sufre algún tipo de incidencia, desconecte la alimentación principal y el suministro de agua antes de llamar al Servicio de Asistencia Técnica de Cecotec.

Introducción de vajilla durante el ciclo

• Puede añadir vajilla en cualquier momento antes de que se active el dispensador de detergente:
• Abra un poco la puerta para detener el lavado.
• Cuando los brazos aspersores se hayan detenido, puede abrirla por completo.
• Introduzca la vajilla que ha olvidado.
• Cierre la puerta. El lavavajillas funcionará al cabo de diez segundos. ¡ADVERTENCIA!

Es peligroso abrir la puerta mientras está en marcha un ciclo de lavado, porque el agua caliente puede causarle quemaduras.

Apagar el lavavajillas

• En la pantalla digital aparece “---” y el lavavajillas emite 6 pitidos; sólo en este caso el programa ha finalizado.
• Apague el lavavajillas pulsando el icono fácil de "encendido/apagado".
• Corte el suministro general de agua.
• Abra la puerta con cuidado. Al abrir la puerta puede salir vapor caliente.
• La vajilla caliente es sensible a los golpes. Por tanto, hay que dejar enfriar la vajilla unos 15 minutos antes de sacarla del aparato.
• Abra la puerta del lavavajillas, déjela entreabierta y espere unos minutos antes de sacar la vajilla. De este modo, estará más fría y el secado será mejor.

Descarga del lavavajillas

- Es normal que el lavavajillas esté húmedo por dentro.

Primero vacíe el cesto inferior y después el superior. Esto evitará que el agua del cesto superior gotee sobre la vajilla que se encuentra en el cesto inferior

6. LIMPIEZA Y MANTENIMIENTO

Sistema de filtrado. (Fig. 17)

• El filtro se utiliza para evitar que los restos grandes y otros restos entren en la bomba. Los residuos pueden obstruir el filtro en cualquier momento
• El sistema de filtrado consta de un filtro grueso, un filtro plano (filtro principal) y un microfiltro (filtro fino).

ESPAÑOL

1. Filtro plano

Los alimentos y los residuos quedarán atrapados en el brazo aspersor inferior.

2. Filtro grueso

• Los residuos grandes, como huesos y vidrio, que podrían obstruir el desagüe, quedarán atrapados en el filtro grueso.
• Para retirar un objeto atrapado en este filtro, apriete suavemente las pestañas que están por encima de este filtro y levántelo.

3. Microfiltro

• Este filtro retiene la suciedad y los restos de comida en la zona del sumidero y evita que se vuelvan a depositar en la vajilla durante un ciclo.
• Revise los filtros en busca de obstrucciones cada vez que utilice el lavavajillas.
• Se puede desmontar el sistema de filtrado al desenroscar el filtro grueso. Retire los restos de comida y limpie los filtros bajo el grifo.
• Paso 1: contrarote el filtro grueso y luego levántelo. (Fig. 18)
• Paso 2: levante el filtro plano (Fig. 19)

NOTA: Si se ejecuta del paso 1 al paso 2, se retirará el sistema de filtrado; mientras que, si se ejecuta del paso 2 al paso 1, se instalará el sistema de filtrado (Fig. 20).

Conjunto de filtros

- Para obtener el mejor rendimiento y los mejores resultados, es necesario limpiar el conjunto de filtros. El filtro elimina eficazmente las partículas de comida del agua de lavado, permitiendo que recircule durante el ciclo. Por este motivo, es recomendable eliminar las partículas de comida más grandes atrapadas en el filtro después de cada ciclo de lavado.

• Enjuague el filtro semicircular bajo el grifo.
• Para extraer el conjunto de filtros, tire del asa del recipiente hacia arriba.
• El conjunto de filtros debe limpiarse una vez a la semana.
• Para limpiar el filtro grueso y el microfiltro, utilice un cepillo de limpieza suave.
• A continuación, vuelva a montar las piezas del filtro como se muestra en las figuras anteriores y vuelva a introducir todo el conjunto en el lavavajillas.
• Coloque el conjunto de filtros en su sitio y presione hacia abajo. Nunca utilice el lavavajillas sin los filtros puestos.
• La sustitución incorrecta del filtro puede reducir el nivel de rendimiento del aparato y dañar la vajilla y los utensilios.

!ADVERTENCIA!

Nunca utilice el lavavajillas sin los filtros puestos. Cuando limpie los filtros no los golpee. De lo contrario, podrían deformarse y degradarse las prestaciones del lavavajillas.

Limpieza de los brazos aspersores

Es necesario limpiar los brazos aspersores con regularidad, ya que los productos químicos del agua dura obstruyen las boquillas y los cojinetes de los brazos aspersores. Para desmontar los brazos aspersores, desenrosque la tuerca en el sentido de las agujas del reloj para sacar la arandela situada en la parte superior del brazo aspersor y retire el brazo. Lave los brazos con agua tibia y jabón y utilice un cepillo suave para limpiarlos. Vuelva a colocarlos después de enjuagarlos bien (Fig. 21)

Cuidado del lavavajillas

• Para limpiar el panel de control, utilice un paño ligeramente humedecido y después séquelo bien.
• Para limpiar el exterior, puede utilizar una cera abrillantadora específica para electrodomésticos. Nunca utilice objetos afilados, estropajos o limpiadores agresivos en ninguna parte del lavavajillas.

Protección contra la congelación

• Si deja su lavavajillas en un lugar frío durante el invierno, donde la temperatura pueda bajar de los 0°C, aconsejamos actuar de la siguiente manera:
• Corte la alimentación eléctrica del lavavajillas.
• Cierre el suministro de agua y desconecte el tubo de entrada de agua de la válvula de agua del lavavajillas.
• Vacíe el agua del tubo de entrada y de la válvula de agua (utilice un recipiente para recoger el agua).
• Vuelva a conectar el tubo de entrada a la válvula del agua.
• Retire el filtro del fondo del lavavajillas y utilice una esponja para absorber el agua del sumidero.

Limpieza de la puerta

• Para limpiar el borde alrededor de la puerta, sólo debe utilizar un trapo suave, tibio y húmedo. Para evitar la penetración de agua en la junta de la puerta y en los componentes eléctricos, no utilice ningún tipo de limpiador en aerosol.
• Además, nunca utilice limpiadores abrasivos ni estropajos en las superficies exteriores porque pueden rayar el acabado. Algunos tipos de papel también pueden rayar o dejar marcas en la superficie.

Siga estos pasos cuando haya materiales extraños en el lavavajillas.

¡ADVERTENCIA!

- Nunca utilice un limpiador en aerosol para limpiar el panel de la puerta, ya que podría dañar el sistema de apertura y cierre de la puerta y los componentes eléctricos. No está permitido utilizar agentes abrasivos por el riesgo de rayar o dejar manchas en la superficie del lavavajillas

Cómo conservar en buen estado su lavavajillas

Tras cada lavado

- Después de cada lavado, cierre el suministro de agua del aparato y deje la puerta ligeramente abierta durante unos minutos para que la humedad y los olores no queden atrapados en el interior.

- Desconecte la clavija de enchufe

- Antes de limpiar o realizar cualquier mantenimiento, retire siempre el enchufe de la toma de corriente. No corra riesgos.

- No utilice solventes ni productos de limpieza abrasivos Para limpiar el exterior y las partes de goma del lavavajillas, no utilice solventes ni productos de limpieza abrasivos. Utilice únicamente un paño con agua tibia con jabón neutro. Para eliminar las manchas de la superficie del interior, utilice un paño humedecido con agua y un poco de vinagre, o un producto de limpieza específico para lavavajillas.

- Cuando no vaya a utilizar el lavavajillas por un largo período de tiempo:

- Cuando se vaya de vacaciones, se recomienda realizar un ciclo de lavado con el lavavajillas vacío y, a continuación, desenchufarlo de la toma de corriente, cerrar el suministro de agua y dejar la puerta del aparato ligeramente entreabierta. Esto ayudará a que las juntas de la puerta duren más tiempo y evitará que se formen olores dentro del aparato.

Traslado del aparato

Si quiere mover el aparato, intente mantenerlo en posición vertical. Si es absolutamente necesario, puede colocarlo sobre su parte posterior.

Juntas

Uno de los factores que provoca la formación de olores en el lavavajillas es la comida que queda atrapada en las juntas. La limpieza periódica con una esponja húmeda evitará que esto ocurra.

Advertencia

Peligro de descarga eléctrica Desconecte la corriente eléctrica antes de instalar el lavavajillas.

De lo contrario, esto puede provocar una descarga eléctrica dando lugar a graves lesiones o incluso la muerte.

7. INSTALACIÓN

- Conserve este manual de instrucciones en un lugar seguro para futuras consultas.

Si el aparato se vende, se regala o se traslada, asegúrese de que el manual se guarda con la máquina, para que el nuevo propietario disponga de él.

• Lea atentamente este manual de instrucciones: contiene información importante sobre la instalación, el uso y el mantenimiento seguros del aparato.
• Si es necesario mover el aparato en algún momento, manténgalo en posición vertical; si es absolutamente necesario, puede inclinarse sobre su parte posterior.

Atención:

La instalación de tuberías y equipos eléctricos debe ser realizada por profesionales.

Colocación y nivelación

• Saque el aparato de su embalaje y compruebe que no ha sufrido daños durante el transporte. Si está dañado, póngase en contacto con el Servicio de Asistencia Técnica de Cecotec y no continúe con el proceso de instalación.
• Compruebe el lavavajillas y colóquelo de forma que sus laterales o su panel trasero estén en contacto con los armarios adyacentes o incluso con la pared. Este aparato también puede instalarse bajo una encimera individual (consulte el apartado de instrucciones de montaje).
• Coloque el lavavajillas sobre un suelo nivelado y resistente. Si el suelo es irregular, se pueden ajustar las patas delanteras del aparato hasta que alcance una posición horizontal (el ángulo de inclinación no debe superar los 2 grados). Si el aparato está correctamente nivelado, será más estable y mucho menos probable que se mueva o provoque vibraciones y ruido durante su funcionamiento.

Conexión de los suministros de agua y electricidad

• La conexión de los suministros de agua y electricidad sólo debe realizarla un técnico cualificado.
• El lavavajillas no debe colocarse encima de las mangueras de agua ni del cable de alimentación eléctrica.

ESPAÑOL

- El aparato debe conectarse a la red de suministro de agua mediante tuberías nuevas. No utilice tuberías viejas.

Conexión de la manguera de entrada de agua (opcional según modelos)

• Conecte la manguera de suministro de agua fría a un conector roscado de 3/4 pulgadas/19 mm y asegúrese de que está bien sujeto en su lugar.
• Si las tuberías de agua son nuevas o no se han utilizado durante un largo periodo de tiempo,
• deje correr el agua para asegurarse de que está limpia y sin impurezas.
• Si no se toma esta precaución, existe el riesgo de que la entrada de agua se bloquee y el aparato resulte dañado. (Fig. 22).

Conexión de la manguera de desagüe del agua

• Coloque la manguera de desagüe de su máquina en el tubo de desagüe sin doblarla.
• Si la longitud de la manguera no es suficiente, puede utilizar una prolongación del mismo material que la original. Recuerde que la longitud de la manguera no debe superar los 4 metros, incluso con una extensión.
• Si la manguera de desagüe mide más de 4 m, la vajilla no se limpiará correctamente. Fije bien la manguera a la tubería de desagüe para evitar que se suelte durante el proceso de lavado (Fig. 23).

Conexiones eléctricas

Antes enchufar el aparato en la toma de corriente, asegúrese de que:

• el enchufe tiene toma de tierra y cumple con la normativa vigente;
• el enchufe puede soportar la carga máxima del aparato, que se indica en la placa de datos situada en el interior de la puerta (véase la descripción del aparato);
• la tensión de alimentación está dentro de los valores indicados en la placa de datos situada en el interior de la puerta;
• la toma de corriente es compatible con el enchufe del aparato. De no ser así, solicite a un técnico autorizado que sustituya el enchufe. No utilice cables alargadores ni enchufes múltiples.

Una vez instalado el aparato, el cable de alimentación y la toma de corriente deben ser fácilmente accesibles.

El cable no debe estar doblado ni comprimido.

Si el cable de alimentación está dañado, debe ser sustituido por el Servicio de Asistencia Técnica de Cecotec para evitar cualquier riesgo potencial.

Cecotec no se hará responsable de los incidentes que se produzcan si no se respetan estas normas.

Consejos para el primer ciclo de lavado

• Una vez instalado el aparato, inmediatamente antes de iniciar el primer ciclo de lavado, llene el dispensador de sal por completo y añada aproximadamente 1,2 Kg de sal. El agua puede rebosar: es normal y no es motivo de preocupación. También es normal que la luz indicadora de LOW SALT (sal baja) siga parpadeando durante algunos ciclos después de haber cargado la sal.
• Colocación del aparato
• Coloque el aparato en la ubicación deseada. La parte trasera debe apoyarse en la pared de detrás, y los laterales, en los armarios o paredes adyacentes. El lavavajillas está equipado con mangueras de suministro de agua y de desagüe que pueden colocarse a la derecha o a la izquierda para facilitar la instalación (según modelos).

Nivelación del aparato

Una vez colocado el aparato, ajuste las patas (enroscándolas o desenroscándolas) para regular la altura del lavavajillas y nivelarlo. En cualquier caso, el aparato no debe estar inclinado más de 2°.

NOTA: la altura máxima de ajuste de las patas es de 20 mm.

Cómo drenar el exceso de agua de las mangueras

Si el fregadero se encuentra a una altura de 1 m del suelo, el exceso de agua en las mangueras no puede ser drenado directamente en el fregadero. Será necesario vaciar el agua sobrante de las mangueras en un cubo o recipiente adecuado que se encuentre en el exterior y por debajo del fregadero.

Salida de agua

Instale la manguera de desagüe. La manguera de desagüe debe estar correctamente colocada para evitar fugas de agua. Asegúrese de que la manguera de entrada de agua no esté doblada ni aplastada.

Manguera de extensión

• Si necesita una extensión de la manguera de desagüe, asegúrese de utilizar una manguera similar.
• No debe ser más larga de 4 metros; de lo contrario, el efecto de limpieza del lavavajillas podría reducirse.

ESPAÑOL

Instalación del sifón

La conexión debe estar a una altura de entre 50 cm (mínimo) y 100 cm (máximo) del fondo del lavavajillas. La manguera de desagüe debe fijarse con una abrazadera.

Inicio del lavavajillas

Antes de poner en marcha el lavavajillas, compruebe los siguientes puntos:

• Si el lavavajillas está nivelado y fijo.
• Si la válvula de entrada está abierta.
• Si hay fugas en las conexiones de las mangueras
• Si los cables están bien conectados.
• Si hay corriente en la toma eléctrica.
• Si las mangueras de entrada y de desagüe están enroscadas y fijas
• Todo el material de embalaje y el material impreso deben sacarse del lavavajillas.
• Atención
• Después de la instalación, guarde este manual. El contenido de este manual es muy útil para los usuarios.

8. RESOLUCIÓN DE PROBLEMAS

Código de error

Cuando se producen algunas averías, el aparato muestra códigos de error para avisarle.

CódigosE1	ProblemaPuerta abierta	Posibles causasLa puerta está abierta cuando el lavavajillas está en funcionamiento
E2 Entrada de agua	Avería en el sistema de entrada del agua.Manguera de entrada de agua mal instalada o taponada
E3 Drenaje del agua	Avería del sistema de desagüe del agua.Manguera de desagüe mal instalada o taponada
E4 Sensor de temperatura	Avería del sensor de temperatura
E5 Desbordamiento/fuga	Se produce un desbordamiento/una fuga de agua
E6 Fuga de agua	Se produce una fuga de agua
E7 Resistencia	Calentamiento anormal

¡ADVERTENCIA!

Si se produce un desbordamiento, cierre el suministro principal de agua antes de llamar al Servicio de Asistencia Técnica de Cecotec. Si hay agua en la bandeja de la base debido a un sobrellenado o a una pequeña fuga, se debe eliminar el agua antes de volver a poner en marcha el lavavajillas

Antes de llamar al Servicio Técnico

Las siguientes tablas pueden evitarle tener que contactar al servicio técnico.

Nota
Si ninguna de estas situaciones coincide con su problema, no intente desmontar ni reparar el dispositivo usted mismo. Las reparaciones realizadas por personas inexpertas pueden provocar lesiones o graves fallos de funcionamiento. Póngase en contacto con el Servicio de Asistencia Técnica de Cecotec. Un técnico autorizado debe realizar la reparación y debe utilizar únicamente piezas de repuesto originales.

Problema Posibles causas Posibles	solución
El lavavajillas no funciona	Se ha fundido el fusible o se ha activado el disyuntor	Sustituya el fusible o restablezca el disyuntor del cuadro principal de sus vivienda. Retire cualquier otro aparato que comparta el mismo circuito con el lavavajillas.
	La fuente de alimentación no está encendida	Asegúrese de que el lavavajillas está encendido y la puerta está bien cerrada. Asegúrese de que el cable de alimentación está bien conectado a la toma de corriente.
	La presión del agua es baja	Compruebe que el suministro de agua está conectado adecuadamente y que el agua está abierta.
La bomba de drenaje no se detiene	Desbordamiento El sistema está diseñado para detectar un desbordamiento. Cuando lo detecta, apaga la bomba de circulación y enciende la bomba de drenaje.
Ruido	Algunos sonidos son normales	Sonido de la apertura del dispensador de detergente.
	Los utensilios no están seguros en los cestos o se ha caído algo pequeño en algún cesto	Asegurarse que todo quede bien sujeto en el lavavajillas.
	Zumbidos del motor	El lavavajillas no se ha utilizado con regularidad. Si no lo utiliza a menudo, recuerde programarlo para que se llene y se vacíe cada semana, lo que ayudará a mantener la junta húmeda.
Hay espuma en el interior del lavavajillas	Detergente inadecuado	Utilice únicamente detergente especial para lavavajillas para evitar la formación de espuma. Si ocurre, abra el lavavajillas y deje que la espuma se evapore. Añada 4 litros de agua fría en el interior. Cierre y bloquee el lavavajillas, luego inicie el ciclo de lavado “pre-aclarado” para drenar el agua. Repita el proceso de ser necesario.
	Abrillantador derramado	Limpie siempre los derrames de abrillantador inmediatamente.
El interior está teñido	Se utilizó detergente con colorante	Asegúrese de utilizar detergentes libres de colorante.
La vajilla y la cubertería no están limpias	Programa inadecuado Carga incorrecta del cesto	Seleccione un programa más potente.Asegúrese de que el dispensador de detergente y los brazos aspersores no estén bloqueados por vajilla de gran tamaño.
Hay manchas y capas de suciedad en vasos y cubiertos	1. Agua muy dura2. Baja temperatura de entrada3. Sobrecarga del lavavajillas4. Carga inadecuada5 Detergente en polvo caducado o húmedo5. Dispensador de abrillantador vacío6. Dosificación incorrecta del detergente	Para eliminar manchas de la cristalería:- Saque todos los utensilios metálicos del lavavajillas. 2 No añada detergente.- Elija el ciclo más largo.- Ponga en marcha el lavavajillas y déjelo funcionar entre 18 y 22 minutos. Luego deberá realizar el lavado principal.- Abra la puerta para verter 2 tazas de vinagre blanco en el fondo del lavavajillas.- Cierre la puerta y deje que el lavavajillas complete el ciclo. Si el vinagre no funciona: repita el procedimiento anterior, pero utilice 1/4 de taza (60 ml) de ácido cítrico en lugar de vinagre.
Opacidad en los cristales	Combinación de agua blanda y demasiado detergente	Utilice menos detergente si tiene agua blanda y seleccione un ciclo más corto para lavar los objetos de cristal.
Hay una película marrón-amarilla en las superficies internas	Manchas de té o café	Utilizar una solución de 1/2 taza de lejía y 3 tazas de agua tibia para eliminar las manchas.ADVERTENCIA Tiene que esperar 20 minutos después de un ciclo para dejar que los elementos calefactores se enfríen antes de limpiar el interior; de lo contrario, se quemará.
	Los depósitos de hierro en el agua pueden provocar una película	Se recomienda instalar un filtro especial para descalcificar su suministro de agua.
Hay una película blanca en la superficie interior	Agua dura	Para limpiar el interior, utilice un paño suave y húmedo con detergente para lavavajillas y use guantes de goma. Nunca utilice otro limpiador que no sea detergente para lavavajillas, ya que, de lo contrario, podría provocar la formación de espuma.
La tapa del dispensador de detergente no puede cerrarse correctamente	Los residuos de detergente obstruyen el retén	Limpie los restos de detergente adheridos al interior del dispensador
Queda detergente en el dispensador	La vajilla bloquea el dispensador de detergente	Cargue la vajilla de nuevo correctamente.
Se forma vapor Este	fenómeno es normal	Durante el secado y el drenaje del agua, sale algo de vapor por la rejilla de ventilación situada junto al sistema de cierre de la puerta.
Hay marcas negras o grises en la vajilla	Los utensilios de aluminio han rozado la vajilla	Utilice un limpiador específico suave para eliminar esas marcas.
Hay agua estancada en el fondo del lavavajillas	Es normal	Una pequeña cantidad de agua limpia alrededor de la salida en el fondo del lavavajillas mantiene lubricada la junta
El lavavajillas tiene una fuga	Sobrellenado del dispensador o derrames del abrillantador	Tenga cuidado de no llenar demasiado el dispensador del abrillantador.El abrillantador derramado podría causar un exceso de espuma y provocar un desbordamiento.Limpie cualquier derrame con un paño húmedo.
	El lavavajillas no está nivelado	Asegúrese de que el lavavajillas está nivelado.

9. ESPECIFICACIONES TÉCNICAS

Puede consultar la información técnica escaneando el código QR adjunto.

Referencia 02781		02782
Modelo Lavavajillas	Bolero Aguazero4201 E	Lavavajillas Bolero Aguazero4201 Inox E
Código QR
Voltaje nominal 220-240 V~

Frecuencia nominal	50 Hz
Potencia total 1850 W
Presión de suministro	0,04-1,00 MPa
Grado de protección	IP X2
Clase de eficiencia energética*	E
Capacidad 11 cubiertos

^* A (más alta eficiencia) a G (más baja eficiencia)

Las especificaciones técnicas pueden cambiar sin notificación previa para mejorar la calidad del producto.

Fabricado en China | Diseñado en España

Hoja de datos técnicos acorde con la Directiva UE 2019/2017

PARÁMETRO	UNIDAD VALOR
Consumo energético del programa ECO (EPEC) redondeando al tercer decimal	kWh/ciclo 0	804
Consumo energético del programa estándar (SPEC) redondeando al tercer decimal	kWh/ciclo 1,440
Índice de Eficiencia Energética (EEI)	-55,8
Consumo de agua en el programa estándar (EPWC) redondeando al primer decimal	l/ciclo 9,0
Índice de rendimiento de lavado (IC)	-1,130
Índice de rendimiento de secado (ID)	-1,090
Duración del programa ECO (Tt) redondeando al minuto más cercano	h:min 3:58
Consumo de potencia en modo apagado (Po) redondeando al segundo decimal	W 0,49
Consumo de potencia en modo preparado (Psm) redondeando al segundo decimal	W 0,60
¿Se incluye el modo preparado en el panel de control?	-	No
Consumo de potencia en modo preparado (Psm) en condiciones de trabajo en red (si es aplicable) redondeando al segundo decimal	W	-
Consumo de potencia en inicio retardado (Pds) (si es aplicable) redondeando al segundo decimal	W 1,00
Emisiones de ruido acústico aéreo	dB(A) re 1 pW	47
Montaje	Libre instalación
Podría ser integrado	Sí
Altura	85 cm
Anchura	45 cm
Profundidad (con conectores)	60 cm

10. RECICLAJE DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS

Este símbolo indica que, de acuerdo con las normativas aplicables, el producto y/o la batería deberán desecharse de manera independiente de los residuos domésticos. Cuando este producto alcance el final de su vida útil, deberás extraer las pilas/baterías/acumuladores y llevarlo a un punto de recogida designado por las autoridades locales.

Para obtener información detallada acerca de la forma más adecuada de desechar sus aparatos eléctricos y electrónicos y/o las correspondientes baterías, el consumidor deberá contactar con las autoridades locales.

El cumplimiento de las pautas anteriores ayudará a proteger el medio ambiente.

11. GARANTÍA Y SAT

Cecotec responderá ante el usuario o consumidor final de cualquier falta de conformidad que exista en el momento de la entrega del producto en los términos, condiciones y plazos que establece la normativa aplicable.

Se recomienda que las reparaciones se efectúen por personal especializado.

Si detecta una incidencia con el producto o tiene alguna consulta, póngase en contacto con el Servicio de Asistencia Técnica oficial de Cecotec a través del número de teléfono [phone].

12. COPYRIGHT

Los derechos de propiedad intelectual sobre los textos de este manual pertenecen a CECOTEC INNOVACIONES, S.L. Quedan reservados todos los derechos. El contenido de esta publicación no podrá, ni en parte ni en su totalidad, reproducirse, almacenarse en un sistema de recuperación, transmitirse o distribuirse por ningún medio (electrónico, mecánico, fotocopia, grabación o similar) sin la previa autorización de CECOTEC INNOVACIONES, S.L.

1. PARTS AND COMPONENTS

1. Upper basket
2. Spray arms
3. Lower basket
4. Descaler
5. Filters
6. Detergent dispenser
7. Rinse aid dispenser
8. Cutlery tray

Control panel. (Fig. 2)

3. Distribuidor de abrilhantador

Distribuidor de abrilhantador

Ajuste do distribuidor de abrilhantador. Fig. 7

Distribuidor de detergente

4. COMO CARREGAR OS CESTOS DA MÁQUINA DE LAVAR LOIÇA

Como carregar o cesto superior. Fig. 10

Cecotec Innovaciones S.L.

Av. Reyes Católicos, 60

46910, Alfafar (Valencia), Spain

RP01230724
