G-560A - Pistola de chorro de arena Abac - Manual de uso y guía de instrucciones gratis

Tipo de producto	Pistola de arenado
Marca	Abac
Modelo	G-560A
Uso previsto	Arenado y limpieza por proyección de materiales abrasivos
Alimentación	Aire comprimido
Componentes principales	Pistola, gatillo, boquilla intercambiable, depósito de arena
Instrucciones de seguridad	Usar equipo de protección (gafas, guantes, mascarilla), no dirigir el chorro hacia personas o uno mismo, evitar atmósferas explosivas
Lubricación	Verter unas gotas de aceite en la entrada de aire antes del uso
Mantenimiento corriente	Limpiar regularmente el filtro y la entrada de aire, drenar la condensación del compresor diariamente
Mantenimiento	Verificar tornillos/tuercas, reemplazar piezas desgastadas, mantenimiento anual por personal calificado
Reparabilidad	Reparación solo por técnico capacitado y calificado
Garantía	12 meses a partir de la fecha de compra (piezas y mano de obra)
Eliminación	Cumplir con las regulaciones locales para residuos de herramientas neumáticas
Material abrasivo recomendado	Arena de sílice u otro abrasivo adecuado

Preguntas frecuentes - G-560A Abac

¿Cómo usar la pistola de arenado Abac G-560A?

Antes de usar, lubrique la herramienta vertiendo unas gotas de aceite en la entrada de aire. Monte la boquilla elegida y llene el depósito de arena. Dirija el chorro hacia una pieza de prueba, presione el gatillo y ajuste el caudal del compresor. Para llenar el depósito, suelte el gatillo, pare el compresor, purgue el aire presionando una vez el gatillo, luego desenrosque y llene.

¿Cuáles son las instrucciones de seguridad esenciales?

Use siempre gafas de protección, una mascarilla respiratoria y guantes. Nunca dirija el chorro hacia usted u otros. Evite atmósferas explosivas y materiales inflamables. Asegure una ventilación adecuada. No toque la herramienta después de usarla porque puede estar caliente.

¿Cómo mantener la herramienta?

Después de cada uso, limpie y lubrique la herramienta. Vacíe la condensación del filtro de aire y del compresor todos los días. Verifique regularmente los tornillos y tuercas apretados. Reemplace las piezas desgastadas. Realice un mantenimiento anual por un técnico calificado.

¿Qué hacer en caso de pérdida de potencia?

Verifique la presión del compresor y el regulador. Asegúrese de que no haya fugas en las conexiones o la manguera. Limpie el filtro y el lubricador si están obstruidos. Verifique que la manguera no esté aplastada o sea demasiado larga. Si el problema persiste, haga reparar la herramienta.

¿Qué tipo de abrasivo usar?

Use arena de sílice u otro abrasivo adecuado para el arenado. Atención: la sílice puede causar enfermedades graves como la silicosis. Use un equipo de protección respiratoria adecuado.

¿Cómo llenar el depósito de arena?

Suelte el gatillo para detener el flujo. Pare el compresor de aire. Presione una vez el gatillo para liberar el aire comprimido restante. Desenrosque el depósito, llénelo de arena, luego enrosque firmemente en la pistola.

¿Cuál es la presión de aire recomendada?

La presión no está especificada exactamente en el manual. Ajuste el compresor y el regulador para obtener un caudal suficiente para un arenado eficaz. Comience a baja presión y aumente gradualmente. Use una unidad FRL (filtro, regulador, lubricador) para una calidad de aire óptima.

¿Cómo lubricar la herramienta?

Antes del primer uso y regularmente, vierta unas gotas de aceite sin ácido en la entrada de aire (A) de la pistola. Haga funcionar la herramienta unos segundos para distribuir el aceite. Si la herramienta se almacena por mucho tiempo, lubríquela antes de guardarla.

¿Cómo elegir la boquilla?

El manual indica elegir la boquilla correcta (C) y montarla en la pistola. La boquilla influye en la forma e intensidad del chorro. Use boquillas adecuadas para la aplicación y conformes a la herramienta. Reemplace las boquillas desgastadas para evitar un aumento del ruido y las vibraciones.

¿Qué hacer en caso de ruidos inusuales o caída de potencia?

Corte inmediatamente el equipo. Verifique la herramienta neumática: lubricación insuficiente, piezas desgastadas o defectuosas. Verifique el sistema de aire comprimido: presión insuficiente, fugas, filtro obstruido, manguera dañada. Resuelva el problema antes de reanudar el trabajo.

MANUAL DE USUARIO G-560A Abac

ES Pistola de arenado - Instrucciones de uso

• dado que este manual hace referencia a normas internacionales, se recomienda que busque información sobre la normativa local de seguridad y que verifique que se cumpla.
• El aire comprimido es una fuente de energía de gran potencia; debe extremar las precauciones cuando utilice el compresor o el kit de accesorios.
• El uso de aire comprimido requiere conocer y respetar la normativa aplicable.
• No debe permitir su uso sin supervisión por parte de personal sin experiencia. Mantenga a los niños y animales fuera del área de trabajo.
• Adopte una posición estable para utilizar correctamente la herramienta y sujetarla con firmeza.
• El movimiento accidental e inesperado de la herramienta puede suponer un peligro grave.
• No utilice las herramientas en instalaciones donde haya una atmósfera potencialmente explosiva o donde haya acumulación de polvo, conductos de gas o canalizaciones eléctricas.
• Utilice la herramienta solo en un entorno con ventilación adecuada.
• Preste especial atención a los materiales procesados que sean fácilmente inflamables o a su posible explosión.

NORMAS GENERALES DE SEGURIDAD

• No utilice el equipo sin los dispositivos de seguridad necesarios.
• No sujete nunca la herramienta por la manguera de aire comprimido para su transporte.
• No permita que otras personas se aproximen al área de trabajo.
• No dirija el chorro de aire ni la herramienta hacia usted ni hacia otros.
• Evite por todos los medios el contacto directo con la herramienta accionada inmediatamente después de haberla utilizado porque su superficie puede estar muy caliente.
• No toque las piezas móviles del equipo durante su funcionamiento.
• No abra ni modifique de ningún modo la herramienta o sus accesorios. Las reparaciones deben ser realizadas únicamente por personal debidamente formado.

MEDIDAS QUE DEBE ADOPTAR

• Lea y comprenda el contenido de este manual antes de instalar, utilizar, reparar, mantener o cambiar accesorios en esta herramienta.
• Solo los operarios cualificados y con formación pueden instalar, ajustar o utilizar la herramienta.
• Conecte el aire comprimido únicamente cuando el equipo esté apagado.
• Para obtener el mejor rendimiento de la herramienta, verifique que el tamaño de manguera y conexión son los requeridos.
• Antes de poner en marcha la herramienta, verifique su conexión y compruebe que la manguera de aire comprimido no tenga daños.
• Antes de conectar la manguera a la herramienta, compruebe si la manguera y el acoplador rápido están limpios. Hágalo dejando que el aire salga libremente por la manguera y el acoplador rápido.

ES

• Seleccione y sustituya el accesorio implicado según las instrucciones del manual con objeto de evitar ruido innecesario.
• Utilice los accesorios que sean adecuados para la aplicación y de conformidad con el dispositivo, y conéctelos correctamente. Compruebe que se utilizan según las instrucciones y que están instalados correctamente.
• Compruebe el estado de desgaste de herramientas y accesorios antes de cada uso. Sustitúyalos si es necesario.
• En caso de sustituir la herramienta, durante las operaciones de mantenimiento y cuando haya finalizado el trabajo, desconecte la conexión de aire comprimido.
• Desconecte la herramienta solo si la manguera NO tiene presión para evitar que se mueva sin control.
• Mantenga limpia la zona de trabajo.
• Verifique que la herramienta se haya detenido completamente antes de dejarla sobre el suelo
• Guarde la herramienta neumática limpia y en un lugar seco
• Verifique siempre la estabilidad de la estación de trabajo.
• Sujete con firmeza la pieza de trabajo con una mordaza o una herramienta de sujeción.
• Utilice la herramienta únicamente para su aplicación original. El fabricante declina cualquier responsabilidad por daños derivados de la falta de cumplimiento de la normativa de seguridad o por uso indebido de la herramienta.
• Utilice solo accesorios que sean adecuados para la herramienta que esté utilizando.
• La calidad del aire comprimido debe ser buena, es decir, debe garantizar que esté limpio y seco mediante un filtro de aire. Se recomienda utilizar una unidad FRL completa (filtro, regulador, lubricador). El engrasador debe estar ajustado entre 3 y 6 gotas por minuto. La manguera de aire entre el engrasador y la herramienta no debe superar nunca una longitud entre 6 y 8 metros.
• Las herramientas neumáticas generan vibraciones. El uso prolongado y en una postura incorrecta puede producir daños en manos, dedos y codos. Deje de utilizar el producto inmediatamente si nota dolor, sensación de hormigueo o cualquier otra alteración. Si el problema persiste, acuda a una consulta médica antes de reanudar el trabajo.

ATENÇÃO:

Antes de conectar los accesorios, verifique que el compresor está apagado.

No pulverice aceite u otros líquidos inflamables sobre llamas descubiertas o superficies muy calientes para evitar posibles riesgos de incendio.

El material abrasivo, habitualmente arena de sílice, puede provocar enfermedades graves (silicosis), cáncer y la muerte.

Las partículas de metal y/o pintura retiradas de los objetos pueden ser tóxicas y/o irritantes.

Protéjase siempre los ojos, los pulmones y la piel con los equipos de protección adecuados. Cuando sea posible, utilice un sistema de vacío para quitar el polvo del lugar de trabajo. Proporcione exámenes médicos periódicos para todos los trabajadores que puedan estar expuestos a sílice cristalina. Informe al personal que utilice la herramienta sobre el riesgo relacionado con la sílice cristalina.

ACCESORIOS

Utilice solo accesorios y consumibles diseñados para ser utilizados con esta herramienta.

Seleccione los mejores accesorios/consumibles insertados/montados disponibles para reducir al máximo el nivel de ruido y la vibración. Sustitúyalos en caso de que aumente el nivel de ruido o la vibración.

Verifique que el accesorio/herramienta insertado/montado quede correctamente sujeto por el retenedor y verifique que el retenedor esté en buen estado. No utilice nunca la herramienta sin retenedor ya que el accesorio podría salir disparado a alta velocidad.

Utilice el accesorio/herramienta insertado/montado según las especificaciones del fabricante.

USO DE UNA HERRAMIENTA NEUMÁTICA

Antes de empezar a utilizar la herramienta, inspeccione el área de trabajo y sus alrededores.

Debe cumplir siempre la normativa de seguridad en el área donde se encuentre trabajando.

Sujete siempre la herramienta firmemente con ambas manos.

Durante el manejo de la herramienta, el operario puede estar expuesto a peligros como aplastamiento, impacto, calor, vibración, cortes, abrasiones, etc.: utilice guantes adecuados.

La persona que vaya a manejar la herramienta debe tener capacidad para manejar el tamaño, peso y potencia de la misma.

Siempre debe estar preparado ante los esfuerzos/movimientos normales/anómalos que pueda generar la herramienta.

Mantenga el cuerpo equilibrado, coloque los pies de forma segura.

En caso de interrupción del suministro de aire, suelte la palanca/gatillo.

Al utilizar una herramienta eléctrica, es posible que note incomodidad en manos, brazos, hombros, cuello y otras partes del cuerpo.

Si nota de forma persistente o recurrente síntomas como incomodidad, dolor, punzadas, palpitación, hormigueo, insensibilidad, comenzón o rigidez: no ignore estas señales de advertencia. Deje de utilizar la herramienta, comuníquelo a su empleador y consulte a un profesional sanitario cualificado.

USO DE LA PISTOLA DE ARENADO

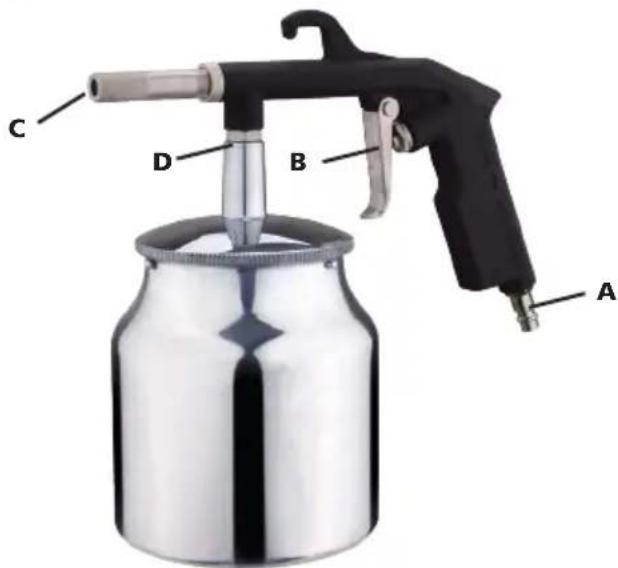

Antes de utilizar el equipo, aplique varias gotas de aceite en la abertura de entrada de aire (A) de la herramienta neumática.

Seleccione la boquilla correcta (C) y móntela en la pistola. Rellene el depósito con la arena adecuada y enrósquelo en la pistola.

Mientras dirige el flujo de arena hacia una pieza sobrante, apriete el gatillo (B) para poner en funcionamiento la herramienta, ajuste el flujo del compresor y gire la boquilla (C) para obtener el patrón deseado.

Si es necesario rellenar el depósito, suelte el gatillo (B) de la pistola. Apague el compresor de aire. Apriete el gatillo una vez para que salga el aire comprimido presente. Rellene el depósito y enrósquelo de nuevo en la pistola.

MANTENIMIENTO

Desconecte el suministro de aire durante las tareas de mantenimiento de la herramienta.

Limpie y seque con regularidad el filtro del sistema y la abertura de entrada de aire de la herramienta neumática.

Lubrique los acoplamientos de desconexión rápida del sistema para evitar que se atasquen.

Elimine a diario la condensación del filtro de aire y del compresor.

Para evitar la formación de óxido y para minimizar el desgaste, limpie y lubrique la herramienta después de cada uso.

Compruebe con regularidad que la herramienta no presenta piezas o tornillos/pernos flojos.

En caso de pérdida de potencia: solicite la reparación de la herramienta.

Solo los técnicos cualificados y con formación pueden ajustar o reparar la herramienta.

Si la herramienta está equipada con silenciador, verifique que el silenciador funcione correctamente. Debe sustituir el silenciador si está dañado.

Debe realizarse un mantenimiento regular de la herramienta para minimizar la emisión de ruido y la vibración.

Si tiene intención de no utilizar la herramienta durante un periodo prolongado, debe lubricarla. Ponga varias gotas de aceite sin resinas ni ácidos en la entrada de aire y deje que la herramienta funcione en vacío durante un par de segundos.

Realice el mantenimiento una vez al año como mínimo.

USO PREVISTO

El usuario o el empleador debe evaluar el uso concreto que se puede presentar en cada caso.

No utilice nunca la herramienta de un modo distinto al que fue diseñada y que se explica en este manual.

Los posibles daños a consecuencia de ignorar las instrucciones de este manual, o causados por un uso incorrecto o por reparaciones incorrectas, no quedarán cubiertos por nuestra garantía y declinamos toda responsabilidad por ellos. Nos reservamos el derecho a realizar mejoras técnicas sin notificación previa.

Esta herramienta está diseñada para pulverizar polvos abrasivos. Para un uso distinto debe realizarse una evaluación de riesgos por parte del empleador/usuario.

POSIBLES FALLOS

Apague de inmediato el equipo si oye ruidos anómalos o si se produce una súbita pérdida de potencia. Compruebe la herramienta neumática y el sistema de suministro de aire comprimido.

Herramienta neumática

• lubricación insuficiente
• herramienta/accesorio desgastado, no adecuado para el uso o averiado

Sistema de suministro de aire comprimido

• presión insuficiente en el compresor
• regulador de presión no ajustado al nivel de presión correcto, adecuado para la herramienta que se está utilizando.
• hay una fuga en la manguera de conexión o en las conexiones (utilice cinta de teflón o pasta selladora)
• fugas en el sistema neumático
• filtro o lubricador atascado
• la manguera está aplastada, perforada o es demasiado larga (pierde presión)

ELIMINACIÓN DE RESIDUOS

La garantía queda expresamente anulada en caso de daños derivados de desgaste normal, sobrecarga, manejo o uso inadecuado de la herramienta. Para que sea aplicable la garantía, no debe desmontarse la herramienta para enviarla al distribuidor.

Esta garantía cubre las piezas sustituidas y la mano de obra durante un periodo de 12 meses a partir de la fecha de compra (se requiere una prueba de compra, factura o recibo).

Los defectos se eliminarán sustituyendo la herramienta o reparándola, según proceda.
