G-560A - Sandstrahlpistole Abac - Kostenlose Bedienungsanleitung

Produkttyp	Sandstrahlpistole
Marke	Abac
Modell	G-560A
Verwendungszweck	Sandstrahlen und Reinigen durch Ausblasen von Schleifmitteln
Luftversorgung	Druckluft
Hauptkomponenten	Pistole, Abzug, auswechselbare Düse, Sandbehälter
Sicherheitshinweise	Schutzausrüstung tragen (Schutzbrille, Handschuhe, Maske), Strahl nicht auf Personen oder sich selbst richten, explosive Atmosphären vermeiden
Schmierung	Vor Gebrauch einige Tropfen Öl in den Lufteinlass geben
Regelmäßige Wartung	Filter und Lufteinlass regelmäßig reinigen, Kondensat aus dem Kompressor täglich ablassen
Instandhaltung	Schrauben/Bolzen prüfen, verschlissene Teile ersetzen, jährliche Wartung durch qualifiziertes Personal
Reparierbarkeit	Reparatur nur durch ausgebildeten und qualifizierten Techniker
Garantie	12 Monate ab Kaufdatum (Teile und Arbeit)
Entsorgung	Örtliche Vorschriften für Druckluftwerkzeugabfälle beachten
Empfohlenes Schleifmittel	Quarzsand oder anderes geeignetes Schleifmittel

Häufig gestellte Fragen - G-560A Abac

Wie verwende ich die Sandstrahlpistole Abac G-560A?

Vor Gebrauch das Werkzeug schmieren, indem Sie einige Tropfen Öl in den Lufteinlass geben. Montieren Sie die gewählte Düse und füllen Sie den Behälter mit Sand. Richten Sie den Strahl auf ein Probestück, drücken Sie den Abzug und stellen Sie den Luftstrom des Kompressors ein. Zum Befüllen des Behälters den Abzug loslassen, Kompressor abstellen, Luft durch einmaliges Betätigen des Abzugs ablassen, dann abschrauben und befüllen.

Was sind die wesentlichen Sicherheitshinweise?

Tragen Sie stets eine Schutzbrille, eine Atemschutzmaske und Handschuhe. Richten Sie den Strahl niemals auf sich oder andere. Vermeiden Sie explosive Atmosphären und brennbare Materialien. Sorgen Sie für ausreichende Belüftung. Berühren Sie das Werkzeug nach Gebrauch nicht, da es heiß sein kann.

Wie pflege ich das Werkzeug?

Nach jedem Gebrauch das Werkzeug reinigen und schmieren. Lassen Sie täglich das Kondensat aus dem Luftfilter und dem Kompressor ab. Überprüfen Sie regelmäßig die Schrauben und Bolzen auf festen Sitz. Ersetzen Sie verschlissene Teile. Lassen Sie eine jährliche Wartung von einem qualifizierten Techniker durchführen.

Was tun bei Leistungsverlust?

Überprüfen Sie den Kompressordruck und den Regler. Stellen Sie sicher, dass keine Leckagen an den Anschlüssen oder am Schlauch vorhanden sind. Reinigen Sie den Filter und den Schmierer, falls diese verstopft sind. Prüfen Sie, ob der Schlauch gequetscht oder zu lang ist. Wenn das Problem weiterhin besteht, lassen Sie das Werkzeug reparieren.

Welches Schleifmittel soll ich verwenden?

Verwenden Sie Quarzsand oder ein anderes für das Sandstrahlen geeignetes Schleifmittel. Achtung: Quarz kann schwere Krankheiten wie Silikose verursachen. Tragen Sie geeignete Atemschutzausrüstung.

Wie fülle ich den Sandbehälter?

Lassen Sie den Abzug los, um den Luftstrom zu stoppen. Schalten Sie den Luftkompressor aus. Betätigen Sie einmal den Abzug, um die restliche Druckluft abzulassen. Schrauben Sie den Behälter ab, füllen Sie ihn mit Sand und schrauben Sie ihn dann fest auf die Pistole.

Welcher Luftdruck wird empfohlen?

Der Druck ist im Handbuch nicht genau angegeben. Stellen Sie den Kompressor und den Regler so ein, dass ein ausreichender Luftstrom für effektives Sandstrahlen erreicht wird. Beginnen Sie mit niedrigem Druck und erhöhen Sie ihn schrittweise. Verwenden Sie eine FRL-Einheit (Filter, Regler, Schmierer) für optimale Luftqualität.

Wie schmiere ich das Werkzeug?

Vor dem ersten Gebrauch und regelmäßig einige Tropfen säurefreies Öl in den Lufteinlass (A) der Pistole geben. Lassen Sie das Werkzeug einige Sekunden laufen, um das Öl zu verteilen. Bei längerer Lagerung das Werkzeug vor dem Einlagern ölen.

Wie wähle ich die Düse aus?

Die Anleitung besagt, die richtige Düse (C) auszuwählen und auf die Pistole zu montieren. Die Düse beeinflusst die Form und Intensität des Strahls. Verwenden Sie Düsen, die für die Anwendung geeignet und mit dem Werkzeug kompatibel sind. Ersetzen Sie verschlissene Düsen, um erhöhte Geräusche und Vibrationen zu vermeiden.

Was tun bei ungewöhnlichen Geräuschen oder Leistungsabfall?

Schalten Sie die Anlage sofort aus. Überprüfen Sie das Druckluftwerkzeug: unzureichende Schmierung, verschlissene oder defekte Teile. Überprüfen Sie das Druckluftsystem: unzureichender Druck, Leckagen, verstopfter Filter, beschädigter Schlauch. Beheben Sie das Problem, bevor Sie die Arbeit fortsetzen.

BEDIENUNGSANLEITUNG G-560A Abac

DE Sandstrahlpistole - Bedienungsanleitung

• Da sich dieses Handbuch auf internationale Normen bezieht, empfehlen wir, sich vorher über die örtlichen Sicherheitsbestimmungen zu informieren und diese zu beachten.
• Druckluft ist eine potenziell leistungsstarke Energiequelle. Seien Sie daher äußerst vorsichtig, wenn Sie den Kompressor oder das Zubehör verwenden.
• Für die Verwendung von Druckluft müssen die geltenden Vorschriften bekannt sein und eingehalten werden.
• Lassen Sie den unbeaufsichtigten Gebrauch durch nicht erfahrenes Personal nicht zu. Halten Sie Kinder und Tiere vom Arbeitsbereich fern.
• Nehmen Sie eine stabile Position ein, um das Werkzeug richtig zu nutzen, und halten Sie es fest.
• Versehentliche nicht in explosionsgefährdeten Räumen oder an Orten, an denen sich Staubablagerungen, Gasleitungen oder elektrische Leitungen befinden.
• Betreiben Sie das Gerät nur in einer ausreichend belüfteten Umgebung.
• Achten Sie besonders auf verarbeitete Materialien, die leicht entflammbar sind oder explosionsgefährdet sind.

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

• Verwenden Sie das Gerät nicht ohne die erforderlichen Sicherheitsvorrichtungen.
• Halten Sie das Gerät niemals am Druckluftschlauch fest, wenn Sie es tragen.
• Lassen Sie andere Personen nicht den Arbeitsbereich betreten.
• Richten Sie den Luftstrahl oder das Werkzeug nicht in Ihre Richtung oder auf Dritte.
• Vermeiden Sie auf jeden Fall den direkten Kontakt mit dem Werkzeug, da dessen Oberfläche sehr heiß sein kann.
• Berühren Sie während des Betriebs nicht die beweglichen Teile des Geräts.
• Öffnen oder modifizieren Sie das Werkzeug oder das Zubehör in keiner Weise. Reparaturen dürfen nur von geschultem Personal durchgeführt werden.

WAS ZU TUN IST

• Lesen und verstehen Sie den Inhalt dieses Handbuchs, bevor Sie Zubehör für dieses Werkzeug installieren, bedienen, reparieren, warten oder austauschen.
• Das Werkzeug darf nur von qualifiziertem und geschultem Personal installiert, eingestellt oder verwendet werden.
• Schließen Sie die Druckluft nur bei ausgeschaltetem Gerät an.
• Um eine optimale Leistung des Werkzeugs zu erzielen, stellen Sie sicher, dass Schlauch- und Anschlussgröße den Anforderungen entsprechen.
• Überprüfen Sie vor Inbetriebnahme des Werkzeugs dessen Anschluss und stellen Sie sicher, dass der Druckluftschlauch nicht beschädigt ist.
• Bevor Sie den Schlauch an das Werkzeug anschließen, überprüfen Sie bitte, ob der Schlauch und die Schnellkupplung sauber sind. Lassen Sie dazu die Luft ungehindert durch den Schlauch und die Schnellkupplung

DE

laufen.

• Wählen und ersetzen Sie das eingesetzte Zubehör gemäß den Anweisungen im Handbuch, um unnötige Geräusche zu vermeiden.
• Verwenden Sie für die Anwendung geeignetes und dem Gerät entsprechendes Zubehör und schließen Sie es ordnungsgemäß an. Stellen Sie sicher, dass sie gemäß den Anweisungen verwendet werden und korrekt installiert sind.
• Überprüfen Sie vor jedem Gebrauch den Verschleißstatus der Werkzeuge und des Zubehörs. Ersetzen Sie sie bei Bedarf.
• Beim Werkzeugwechsel, bei Wartungsarbeiten und nach Beendigung der Arbeiten den Druckluftanschluss trennen.
• Trennen Sie das Werkzeug nur, wenn der Schlauch NICHT unter Druck steht, um eine unkontrollierte Bewegung zu vermeiden.
• Halten Sie den Arbeitsbereich sauber.
• Stellen Sie sicher, dass das Werkzeug zum kompletten Stillstand gekommen ist, bevor Sie es auf den Boden legen
• Lagern Sie das pneumatische Werkzeug sauber und trocken
• Stellen Sie immer sicher, dass der Arbeitsplatz stabil ist.
• Halten Sie das Werkstück mit einer Klemme oder einem Befestigungswerkzeug fest.
• Verwenden Sie das Werkzeug nur für die dafür ausgelegte Anwendung. Der Hersteller lehnt jede Haftung für Schäden ab, die durch Nichtbeachtung von Sicherheitsbestimmungen oder durch den Missbrauch von Werkzeugen entstehen.
• Verwenden Sie nur Zubehör, das für das verwendete Werkzeug geeignet ist.
• Die Qualität der Druckluft muss gut sein, das heißt sauber, trocken und dies wird am besten durch einen Luftfilter sichergestellt. Wir empfehlen die Verwendung einer kompletten FRL-Einheit (Filter, Regler, Schmierstoffgeber). Der Öler muss auf ca. 3 bis 6 Tropfen pro Minute eingestellt werden. Der Luftschlauch zwischen Öler und Werkzeug sollte niemals länger als 6 bis 8 Meter sein.
• Pneumatische Werkzeuge erzeugen Schwingungen. Ein längerer Gebrauch und eine falsche Haltung können zu Schäden an Händen, Fingern und Ellbogen führen. Unterbrechen Sie die Anwendung sofort, sobald Sie Schmerzen, Kribbeln oder andere Beschwerden verspüren. Sollte das Problem weiterhin bestehen, suchen Sie einen Arzt auf, bevor Sie mit der Arbeit fortfahren.

ATENCIÓN:

YLEISET TURVALLISUUSSÄÄNNÖT

Stellen Sie vor dem Anschließen des Zubehörs sicher, dass der Kompressor ausgeschaltet ist.

Sprühen sie kein Öl oder sonstige entflammbare Flüssigkeiten auf offenes Feuer oder auf Hitzequellen, um mögliche Brandgefahr zu vermeiden.

Das Schleifmittel, normalerweise Quarzsand, kann schwere Krankheiten (Silikose), Krebs und Tod verursachen.

Von Gegenständen entfernte Metall- und/oder Lackpartikel können toxisch und/oder reizend sein.

Schützen Sie Ihre Augen, Lungen und Haut stets durch geeignete Schutzausrüstung. Verwenden Sie, wenn möglich, eine Absauganlage, um die Stäube vom Arbeitsplatz zu entfernen. Führen Sie regelmäßige medizinische Untersuchungen für alle Mitarbeiter durch, die kristallinem Siliziumdioxid ausgesetzt sein können. Informieren Sie das Personal, welches das Werkzeug verwendet, über die Risiken im Zusammenhang mit kristallinem Siliziumdioxid.

ZUBEHÖR

Verwenden Sie nur Zubehör und Verbrauchsmaterialien, die für die Verwendung mit diesem Werkzeug vorgesehen sind.

Wählen Sie das bestmögliche eingesetzte/montierte Zubehör/Verbrauchsmaterial für den geringstmöglichen Geräuschpegel und die geringstmöglichen Schwingungen. Ersetzen Sie es bei erhöhtem Geräuschpegel und/oder Schwingungen.

Stellen Sie sicher, dass das eingesetzte/montierte Werkzeug/Zubehör ordnungsgemäß von der Halterung gehalten wird, und stellen Sie sicher, dass sich die Halterung in gutem Zustand befindet. Verwenden Sie das Werkzeug niemals ohne Halterung, da dies zu Hochgeschwindigkeitsprojektilen führen kann.

Verwenden Sie das eingesetzte/montierte Zubehör/Werkzeug gemäß den Angaben des Herstellers.

VERWENDUNG EINES DRUCKLUFTWERKZEUGS

Vergewissern Sie sich vor der Verwendung des Werkzeugs, dass Sie mit dem Arbeitsplatz und der Umgebung vertraut sind.

Befolgen Sie immer die Sicherheitsvorschriften für den Arbeitsbereich, in dem Sie arbeiten.

Halten Sie das Werkzeug immer mit beiden Händen fest.

Während des Betriebs des Werkzeugs kann der Bediener Quetschgefahren, Stößen, Hitze, Vibrationen, Schnitten, Abschürfungen usw. ausgesetzt sein: Geeignete Handschuhe tragen.

Jede Person, die mit dem Werkzeug umgeht, muss in der Lage sein, mit Größe, Gewicht und Leistung des Werkzeugs umzugehen.

Seien Sie immer auf normale/abnormale Bewegungen/Kräfte vorbereitet, die vom Werkzeug erzeugt werden.

Halten Sie Ihren Körper im Gleichgewicht, stehen Sie sicher auf Ihren Füße sicher.

Bei Unterbrechung der Luftzufuhr den Hebel/Abzug loslassen.

Bei der Verwendung eines Elektrowerkzeugs können sich Ihre Hände, Arme, Schultern, der Nacken und andere Körperteile unwohl fühlen.

Wenn Sie Symptome wie anhaltende oder wiederkehrende Beschwerden, Schmerzen, Pochen, Schmerzen, Kribbeln, Taubheitsgefühl, Brennen oder Steifheit bemerken: Ignorieren Sie diese Warnzeichen nicht. Stellen Sie die Verwendung des Werkzeugs ein, informieren Sie Ihren Arbeitgeber und wenden Sie sich an einen qualifizierten Arzt.

VERWENDUNG DER SANDSTRAHLPISTOLE

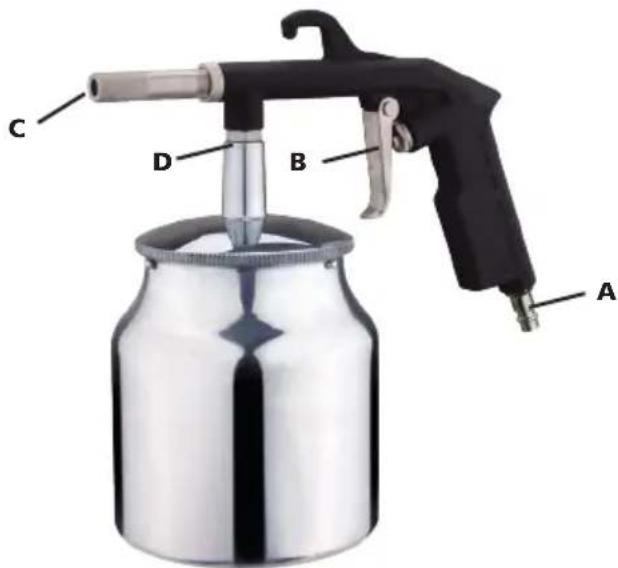

Vor Inbetriebnahme des Geräts einige Öltropfen in die Lufteinlassöffnung (A) des Druckluftwerkzeugs geben.

WählenSiediekorrekteDüse(C)undmontierenSiedieseaufderPistole.FüllenSiedenBehältermitgeeignetemSandundschraubenSiediesenaufdiePistole.

Drücken Sie den Abzugshebel (B) während Sie den Sandstrahl auf ein Abfallstück richten, um das Werkzeug zu starten und den Kompressorstrom einzustellen. Drehen Sie die Düse (C), um das gewünschte Muster zu erzielen.

Wenn der Behälter nachgefüllt werden muss, lassen Sie den Abzugshebel (B) der Pistole los. Schalten Sie den Luftkompressor aus. Drücken Sie den Abzugshebel einmal, um jegliche Druckluft abzulassen. Füllen Sie den Behälter wieder und schrauben Sie ihn wieder auf die Pistole.

WARTUNG

Trennen Sie die Luftversorgung während der Wartung des Werkzeugs.

Reinigen und trocknen Sie den Filter im System und die Lufteinlassöffnung des Druckluftwerkzeugs regelmäßig.

Fetten Sie alle Schnellkupplungen am System ein, um ein Verklemmen zu vermeiden.

Lassen Sie täglich Kondenswasser aus dem Luftfilter und dem Kompressor ab.

Reinigen und schmieren Sie das Werkzeug nach jedem Gebrauch, um Rostbildung zu vermeiden und den Verschleiß zu minimieren.

Überprüfen Sie das Werkzeug regelmäßig auf lose Bolzen/Schrauben oder Teile.

Bei Stromausfall: Lassen Sie das Werkzeug reparieren.

Nur geschulte und qualifizierte Techniker dürfen das Werkzeug einstellen oder reparieren.

Wenn das Werkzeug mit einem Schalldämpfer ausgestattet ist, stellen Sie sicher, dass dieser Schalldämpfer ordnungsgemäß funktioniert. Ein beschädigter Schalldämpfer muss ersetzt werden.

Das Werkzeug sollte regelmäßig gewartet werden, um die Geräuschemission und auftretende Vibrationen zu minimieren.

Wenn Sie das Werkzeug längere Zeit nicht benutzen, muss es geölt werden. Bitte füllen Sie ein paar Tropfen Harz und säurefreies Öl in den Lufteinlass und lassen Sie das Werkzeug einige Sekunden lang laufen.

Warten Sie das Werkzeug mindestens einmal jährlich.

VERWENDUNGSZWECK

Der Benutzer oder der Arbeitgeber des Benutzers muss die spezifische Verwendung bewerten, die als Ergebnis jeder Verwendung vorliegen kann. Verwenden Sie das Werkzeug niemals anders als in diesem Handbuch beschrieben.

Schäden, die durch Nichtbeachtung dieses Handbuchs oder durch unsachgemäßen Gebrauch oder unsachgemäße Reparaturen verursacht wurden, werden niemals von unserer Garantie abgedeckt und wir übernehmen keine Verantwortung dafür. Technische Verbesserungen behalten wir uns ohne vorherige Ankündigung vor.

Dieses Werkzeug dient zum Versprühen von Schleifstäuben. Bei anderweitiger Verwendung muss eine Risikobeurteilung durch den Arbeitgeber/ Benutzer vorgenommen werden.

MÖGLICHE FEHLER

Schalten Sie das Gerät sofort aus, wenn Sie ungewöhnliche Geräusche hören oder ein plötzlicher Stromausfall auftritt. Überprüfen Sie das pneumatische Werkzeug und das Druckluftversorgungssystem.

Pneumatisches Werkzeug

• Die Schmierung ist unzureichend
• abgenutztes Werkzeug/Zubehör, nicht für den Gebrauch geeignet oder fehlerhaft

Druckluftversorgungssystem

• Kompressordruck ist nicht ausreichend
• Druckregler nicht auf das richtige Druckniveau eingestellt, passend zum verwendeten Werkzeug.
• am Verbindungsschlauch oder an den Anschlüssen ist eine Undichtigkeit aufgetreten (Teflonband oder Dichtungsmasse verwenden)
• Leckstellen im pneumatischen System
• Filter oder Schmierstoffgeber verstopft
• Schlauch ist gequetscht, durchstochen oder zu lang (Druckverlust)

ENTSORGUNG

Für Schäden, die durch regelmäßigen Verschleiß, Überlastung, Handhabung oder Verwendung entstehen, die für das Werkzeug nicht geeignet sind, wird ausdrücklich die Garantie verworfen. Damit diese Garantie in Kraft tritt, darf das Werkzeug bei der Rücksendung an Ihren Händler nicht zerlegt werden.

Diese Garantie deckt ersetzte Teile und Arbeitszeit für einen Zeitraum von 12 Monaten ab Kaufdatum ab (ein Kaufnachweis wie Rechnung oder Quittung ist erforderlich).

Jeder Defekt kann durch Ersetzen oder Reparieren des Werkzeugs behoben werden.
