MANUAL DE USUARIO DW0150 DEWALT

• Información de Sensor de Postes
• Seguridad de usuario
• Seguridad de batería
• Instalación de Baterías AAA
• Uso del Sensor de Postes
• Mantenimiento
• Solución de problemas
• Servicio y Reparaciones
• Garantía
• Especificaciones

Información de Sensor de Postes

El sensor de postes DW0100/DW0150 utiliza señales electrónicas para ubicar el centro de los postes de madera o metal, o los cables de CA activos a través de paneles de yeso u otros materiales de construcción comunes.

TENGA EN CUENTA:

• El sensor de postes no detectará objetos en concreto, mortero, bloques, ladrillos, yeso, alfombras, materiales con revestimiento metálico, superficies metálicas o baldosas de cerámica.
• El sensor de postes no está diseñado para ubicar objetos no ferrosos o plásticos, como tuberías.

Una vez que se ha detectado el centro de un poste de madera o metal en una pasada a través de la superficie, el sensor de postes DW0100/DW0150 enciende un LED y emite un tono audible. Un orificio de marcado le permite indicar fácilmente el centro del poste

Seguridad del usuario

Guías de Seguridad

Las siguientes definiciones describen el nivel de severidad para cada palabra de señal. Por favor lea el manual y ponga atención a estos símbolos.

ADVERTENCIA: Indica una situación potencialmente peligrosa que, si no se evita, podría resultar en lesiones serias.

PRECAUCIÓN: Indica una situación potencialmente peligrosa que, si no se evita, puede resultar en lesiones menores o moderadas.

AVISO: Indica una práctica no relacionada con lesiones personales que, si no se evita, puede resultar en daño a la propiedad.

Si tiene cualquier pregunta o comentario sobre esta o cualquier herramienta DEWALT®, visite http://www.DEWALT.com.

ADVERTENCIA:

Lea y entienda todas las instrucciones. La falla en seguir las advertencias e instrucciones en este manual puede resultar en lesiones personales serias.

CONSERVE ESTAS INSTRUCCIONES

ADVERTENCIA:

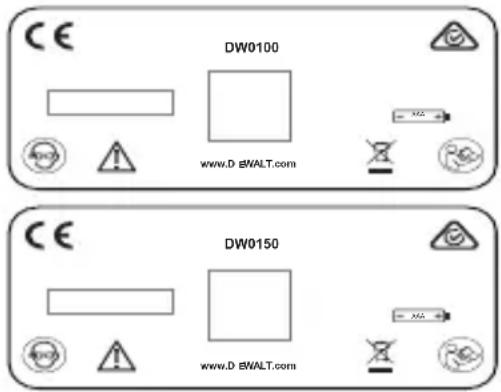

La información de la etiqueta siguiente se puede encontrar en su herramienta para su seguridad.

CE DW0100 www.D eWALT.com CE DW0150 www.D eWALT.com

PRECAUCIÓN:

Proteja sus ojos. Use gafas de seguridad.

ADVERTENCIA:

Esta herramienta no es un dispositivo de medición y no debe usarse como sustituto de un voltímetro.

ADVERTENCIA:

El LED o el símbolo Live Wire Detection en la pantalla es sólo un indicador y en algunas situaciones la opción de detección de voltaje puede no indicar con precisión la presencia de voltaje en una pared en caso de falla interna del dispositivo o funcionamiento incorrecto, y por lo tanto no se debe confiar únicamente para la identificación de la presencia de voltajes peligrosos. También se debe utilizar otra evidencia, como planos de construcción o identificación visual del cableado o puntos de entrada al conducto.

Siempre siga las prácticas de seguridad adecuadas y use un método de detección separado para verificar una condición de desenergización antes de comenzar a trabajar.

ADVERTENCIA:

Siempre apague la energía CA cuando trabaje cerca del cableado.

ADVERTENCIA:

Es posible que no se detecten cables o cables blindados en los conductos metálicos, carcazas, paredes metalizadas o paredes gruesas y densas.

PRECAUCIÓN:

Use equipo de protección personal. Siempre use protección para los ojos. Dependiendo de las condiciones de trabajo, usar equipo de protección tal como una máscara de polvo, zapatos de seguridad anti-deslizantes, casco, y protección auditiva reducirá el riesgo de lesiones personales.

AVISO DE SEGURIDAD IMPORTANTE

Asegure la detección adecuada de cables activos. Siempre sostenga el sensor de postes DW0100/DW0150 únicamente en el área de la manija. Sujete entre los dedos y el pulgar mientras hace contacto con la palma (Figura ©).

NOTA: Las cargas eléctricas estáticas que pueden desarrollarse en los paneles de yeso y otras superficies extenderán el área de detección de voltaje varias pulgadas a cada lado del cable eléctrico real. Para ayudar a ubicar la posición del cable, escanee sosteniendo la unidad a 12 " (13 mm) de distancia de la superficie de la pared o coloque la otra mano sobre la superficie a aproximadamente a 12" (305 mm) del sensor.

Seguridad de la batería

ADVERTENCIA:

Las baterías pueden explotar, o tener fugas, y pueden causar lesiones personales o incendios. Para reducir este riesgo:

• Siga todas las instrucciones y advertencias colocadas en las etiquetas y el paquete de las baterías.
• Siempre inserte las baterías correctamente respecto a la polaridad (+ y -), como está marcado en la batería y el equipo.
• No ponga en corto las terminales de la batería.
• No cargue las baterías desechables.
• No mezcle baterías nuevas y viejas. Cambie todas las baterías al mismo tiempo con baterías nuevas del mismo tipo y marca.
• Retire las baterías descargadas de inmediato y deséchelas conforme a los códigos locales.
• No deseche las baterías en fuego.
• Mantenga las baterías fuera del alcance de los niños.

Instalación de Baterías AAA

Cargue dos baterías AAA nuevas en el sensor de postes DW0100 o DW0150.

1. En la parte inferior del detector de estructuras, levante el enganche (figura B 1) para abrir la tapa del compartimento de las pilas.
2. Mueva la cubierta hacia arriba (Figura B ②) y retírela una vez que se separe del sensor de postes.
3. Inserte dos nuevas baterías AAA de alta calidad, asegurándose de colocar los extremos - y + de cada batería como se indica en el interior del compartimiento de baterías (Figura B ③).

4. Coloque la cubierta de nuevo en el sensor de postes.

5. Inserte las dos clavijas en la parte superior de la cubierta en los orificios en el sensor de postes (Figura B 4).

6. Baje lentamente la tapa y presione hacia abajo hasta que el seguro se bloquee firmemente en el sensor de postes (Figura ⑧ ⑤).

7. Presione para probar el sensor de postes.

8. Todos los LED excepto el LED de energía verde ⚙ se deben iluminar por un segundo y después apagarse.

9. Siempre que presione 📋, el LED de energía verde ⏻ se debe iluminar para indicar que las baterías están en buenas condiciones. Si este LED parpadea o no se ilumina, cambie las baterías.

Uso del Sensor de Postes

El sensor de postes lo ayudará a encontrar postes de madera o metal y voltaje CA detrás de paneles de yeso.

• DW0100 funcionará en paneles de yeso de hasta 3/4" (19mm).
• DW0150 funcionará en paneles de yeso de hasta 1.5" (38 mm) de espesor.
• DW0100 y DW0150 detectarán el voltaje de CA a través de paneles de yeso de hasta 2" (50.8mm) de espesor.
• Cuando se encuentre voltaje CA, el sensor de postes proporcionará unos cuantos sonidos cortos (alternados) e eliminará el LED de CA (Figura A 3).
• Cuando se encuentra el centro de un poste, el sensor de postes proporciona un sonido más largo (constante) y enciende el LED central (Figura A 5).
• Cuando se encuentran tanto CA activo como el centro de un poste, el sensor de postes proporcionará un sonido largo y un sonido corto, y encenderá los LED central y de CA.

Encontrar un Poste

1. Para sostener el sensor de postes, coloque el pulgar en un lado del sensor de postes, el dedo índice y la palma sobre el centro del sensor de postes, y el resto de los dedos en la misma mano en el otro lado del sensor de postes (Figura ©).

2. Coloque el sensor de postes plano contra la pared y paralelo a una puerta o ventana en la misma pared, lo que le dará una indicación de cómo los postes están ubicados detrás de la pared.

3. Sin mover el sensor de postes, use el dedo índice para mantener presionado hasta que todos los LED (excepto el LED verde de encendido) se apaguen (1 segundo).

4. Mientras sigue presionando 📋, mueva LENTAMENTE el sensor de postes hacia la izquierda o hacia la derecha en la pared.

5. A medida que mueve el sensor de postes, mire los LED del sensor de postes.

- Si se ilumina (Figura A 7), mueva el sensor de postes a la izquierda para encontrar el poste más cercano.

- Si ▷ se ilumina (Figura A 4), mueva el sensor de postes a la derecha para encontrar el poste más cercano.

1. Cuando el LED central (Figura A 5) se ilumina y escucha un sonido constante, el sensor de postes encontró el centro de un poste (Figura D 1).

- DEJE de mover el sensor de postes.

- DEJE de presionar 📋 (Figura D ②).

1. A través del orificio en el sensor de postes (Figura D③), use un lápiz para marcar la posición actual como el centro del poste.
2. Para encontrar otro poste en la pared, repita los mismos pasos.

Encontrar CA activa

1. Para sostener el sensor de postes, coloque el pulgar en un lado del sensor de postes, el dedo índice y la palma sobre el centro del sensor de postes, y el resto de los dedos en la misma mano en el otro lado del sensor de postes (Figura ©).
2. Coloque suavemente el sensor de postes plano contra la pared y paralelo a una puerta o ventana en la misma pared, que le dan una indicación de cómo los postes se colocan detrás de la pared.
3. Sin mover el sensor de espárrago, mantenga presionado hasta que todos los LED (excepto el LED verde de encendido) se apaguen (1 seg.).

4. Mientras sigue presionando 📋, mueva LENTAMENTE el sensor de postes hacia la izquierda o hacia la derecha en la pared.

5. A medida que mueve el sensor de postes, mire los LED y escuche los sonidos. El LED CA (Figura ③) comenzará a iluminarse y el sensor de postes proporcionará un sonido con ritmo desde 12"-18" (0.3 m - 0.5 m), una distancia típica desde el voltaje CA activo. Debido a que los cables de CA generalmente están conectados a los postes, los LED direcionales lo ayudarán a encontrar cables de CA activo que pueden estar conectados al poste más cercano.

6. Si □ se ilumina (Figura A 7), mueva el sensor de postes a la izquierda para encontrar el poste más cercano.

7. Si ▷ se ilumina (Figura A 4), mueva el sensor de postes a la derecha para encontrar el poste más cercano.
8. Si se encuentra CA activo dentro de 12"-18" (.3m - .5m) de la posición actual del sensor de postes, el LED de CA (Figura A 3) se iluminará y escuchará unos cuantos sonidos cortos.
9. Si se encuentra voltaje de CA activo cerca del centro de un poste, tanto el LED de CA como el LED rojo central (Figura A 5) se iluminarán y el sensor de postes emitirá un sonido corto alterno (CA encontrado) seguido de un sonido constante más largo (centro de perno encontrado), y repite estos sonidos hasta que deje de presionar

Mantenimiento

• Cuando el sensor de postes no esté en uso, limpie las partes exteriores con un paño húmedo, limpie el sensor de postes con un paño suave y seco para asegurarse que esté seco.
• Aunque el exterior del sensor de postes es resistente a los solventes, NUNCA use solventes para limpiar el sensor de postes.
• Guarde el sensor de postes en un lugar limpio a una temperatura entre -67 °F (-55 °C) y 158 °F (70 °C).

Solución de problemas

EI LED parpadea

La energía de la batería es baja.

- Verifique las baterías AAA para asegurarse que:

• Cada batería esté instalada correctamente, de acuerdo con (+) y (-) enumerados dentro del compartimento de la batería.
• Los contactos de la batería están limpios y libres de óxido o corrosión.
• Las baterías son baterías nuevas de alta calidad para reducir la posibilidad de fugas de la batería.

- Asegúrese que las baterías AAA estén en buenas condiciones de operación. En caso de duda, intente instalar baterías nuevas.

EI LED no enciende

No hay energía de la batería.

• Instale dos nuevas pilas AAA de alta calidad en el sensor de postes.
• Asegúrese que cada batería esté instalada correctamente, de acuerdo con (+) y (-) indicados dentro del compartimento de la batería.

El sensor de postes no encuentra postes

• Asegúrese que las baterías estén en buenas condiciones.
• Asegúrese de haber colocado el sensor de postes en una pared hecha de paneles de yeso u otro material de construcción común. El sensor de postes no funcionará en paredes hechas de concreto, mortero, bloques, ladrillos, yeso, alfombras, materiales con revestimiento metálico, superficies metálicas o baldosas de cerámica.
• Asegúrese de haber colocado el sensor de postes plano contra la pared, el sensor de espárrago está en una posición vertical (paralela a una puerta o ventana), y está presionando y manteniendo presionado el botón central mientras mueve el sensor de postes LENTAMENTE contra la pared.

• Asegúrese que la pared no sea demasiado gruesa. DW0100 se puede usar en paredes ≤ .75" (19mm) de espesor y DW0150 se puede usar en paredes ≤ 1.5" (38mm) de espesor.

• Asegúrese que la pared tenga una superficie lisa.

• Asegúrese que la temperatura esté dentro del Rango de operación y Humedad relativa especificados.

Servicio y reparaciones

Nota: Desensamblar la herramienta anulará todas las garantías del producto.

Para garantizar la SEGURIDAD y CONFIABILIDAD del producto, las reparaciones, el mantenimiento y el ajuste deben ser realizados por centros de servicio autorizados. El servicio o mantenimiento realizado por personal no calificado puede ocasionar lesiones. Para localizar a su centro de servicio DEWALT más cercano, visite http://www.DEWALT.com.

Garantía limitada por tres años

DEWALT reparará, sin cargo, cualquier falla que surja de defectos de materiales o de fabricación del producto, durante hasta tres años a partir de la fecha de compra. Esta garantía no cubre la falla de piezas debido al desgaste normal o abuso de la herramienta. Para obtener más información sobre la cobertura de la garantía y la información de reparación de la garantía, visite www.DEWALT.com o llame al 1–800–4-DEWALT (1–800–433–9258). Esta garantía no cubre accesorios ni daños causados por reparaciones realizadas o intentadas por terceros. Esta garantía le otorga derechos legales específicos, además de los cuales puede tener otros dependiendo del estado o la provincia en que se encuentre.

Además de la garantía, las herramientas DEWALT® están cubiertas por nuestro:

1 AÑO DE SERVICIO GRATUITO

DeWALT realizará el mantenimiento de la herramienta y reemplazará las piezas gastadas por su uso normal, de forma gratuita, en cualquier momento durante un año a contar desde la fecha de compra.

GARANTÍA DE DEVOLUCIÓN DEL DINERO DE 90 DÍAS

Si no está completamente satisfecho con el desempeño de su herramienta eléctrica, láser o clavadora DEWALT, cualquiera sea el motivo, podrá devolverlo dentro de los 90 días de la fecha de compra con su recibo y obtener el reembolso completo de su dinero, sin necesidad de responder a ninguna pregunta.

PRODUCTO REACONDICIONADO: El producto reacondicionado está cubierto por la garantía de servicio gratuito de 1 año. La garantía de devolución del dinero de 90 días y la garantía limitada de tres años no se aplican a los productos reacondicionados.

REEMPLAZO GRATUITO DE LA ETIQUETA DE

ADVERTENCIA: Si sus etiquetas de advertencia son ilegibles o faltan, llame al 1-800-4-DEWALT o visite a su centro de servicio local para que se las reemplacen gratuitamente.

Especificaciones

	DW0100DW0150
Detectar postes de madera panel de yeso de hasta 0.75"(19mm) de espesor		panel de yeso de hasta 1" (25mm)
Detectar postes de metal panel de yeso de hasta 0.75"(19mm) de espesor		panel de yeso de hasta 1.5"(38mm)
Detectar cable de CA activo110V @ 60 Hz (220V @ 50Hz)	panel de yeso hasta 2" (50.8mm) de espesordesde una distancia de 6"-18" (0.15 m - 0.5 m) se iluminará el LED de CA
Precisión - Centro de Poste de madera +/- 1/4" (6.4mm) bajo panel de yesode 1/2" - 3/4" (12.7mm - 19mm) deespesor		+/- 1/4" (6.4mm) bajo panel deyeso de 1/2" - 1.5"(12.7mm - 38mm) de espesor
Precisión - Centro de Poste de metal +/- 1/4" (6.4mm) bajo panel de yesode 1/2" - 3/4" (12.7mm - 19mm) deespesor		+/- 1/4" (6.4mm) debajo de panelde yeso de 1/2" - 1.5"(12.7mm - 38mm) de espesor
Fuente de energía 2 baterías tamaño AAA (1.5V) (3V CD)
Vida de batería	≤ 20 hrs de uso continuoen <2.4V (+/- 0.3V), el oLED de Energía parpadeará para indicar bateríabaja
Calibración automática Sí
Apagado automático cuando se libera elbotón de encendido	Sí
Superficie de protección Sí
Humedad relativa 35% - 55%
Temperatura de operación 32°F a 122°F (0°C a 50°C)
Temperatura de almacenamiento -67°F a 158°F (-55°C a 70°C)
