MANUAL DE USUARIO One+ PBLSV718 RYOBI

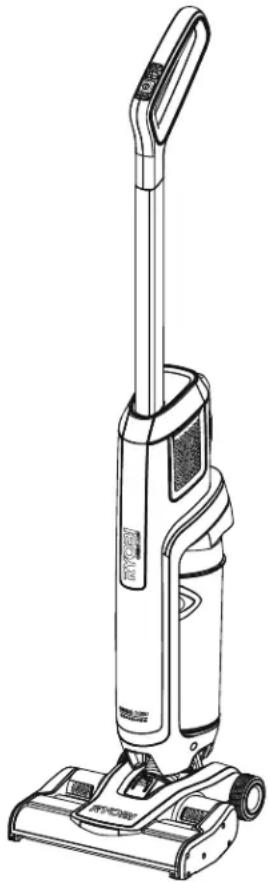

ASPIRADORA TIPO ESCOBA DE ALTA CAPACIDAD DE 18 V ONE+
PBLSV718
INCLUYE: Aspiradora tipo escoba, mango, herramienta de mantenimiento de aspiradora, manual del operador
ÍNDICE DE CONTENIDO
************************
■ Importantes Instrucciones de seguridad....2-3
■ Símbolos ....4
■ Armado ....5
■ Funcionamiento .... 5-6
■ Mantenimiento ....7
■ Ilustraciones.... 8-10
■ Pedidos de piezas y servicio....Pág. posterior
ADVERTENCIA: Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual del operador antes de usar este producto.
GUARDE ESTE MANUAL PARA FUTURAS CONSULTAS
IMPORTANTES INSTRUCCIONES DE SEGURIDAD
GUARDE ESTAS INSTRUCCIONES
Al utilizar un aparato eléctrico, deben seguirse ciertas precauciones básicas, como las siguientes:
¡ADVERTENCIA!
LEA Y COMPRENDA TODAS LAS INSTRUCCIONES.
El incumplimiento de las instrucciones señaladas abajo puede causar descargas eléctricas, incendios y lesiones serias.
LEA TODAS LAS INSTRUCCIONES ANTES DE USAR ESTE APARATO
ADVERTENCIA:
Para reducir el riesgo de una descarga eléctrica - No utilice la unidad en superficies húmedas. No exponga el dispositivo a la lluvia. Guarde la unidad en el interior.
■ Vístase de manera apropiada. No use ropas holgadas ni joyas. Recójase el cabello si está largo. Mantenga el cabello, la ropa holgada, los dedos y todas las partes del cuerpo o la ropa alejados de las aberturas y las piezas móviles. Las ropas holgadas, las joyas y el cabello largo pueden engancharse en las piezas internas móviles.
■ No estire el cuerpo para alcanzar mayor distancia. Mantenga una postura firme y buen equilibrio en todo momento. La postura firme y el buen equilibrio permiten un mejor control de la aspiradora de mano en situaciones inesperadas. No utilice la unidad al estar en una escalera o en un soporte inestable.
■ Use equipo de seguridad. Se debe usar mascarilla contra el polvo en las condiciones que así lo requieran.
■ No permita que ningún niño utilice o juegue con la aspiradora de mano como si fuera un juguete. Debe tenerse extrema precaución cuando se use al lado de o cerca de niños.
■ Utilice esta aspiradora de mano SOLAMENTE para los fines especificados en este manual. Solamente utilice accesorios recomendados en este manual.
■ Si la aspiradora de mano no está funcionando adecuadamente, se dejó caer, se daño, se dejó a la intemperie, o se dejó caer dentro del agua, regrésela al centro de servicio más cercano.
■ No utilice el cargador con el cable o el enchufe dañados.
■ No manipule la clavija del cargador o la aspiradora de mano con las manos mojadas.
■ No ponga ningún objeto en las aberturas de ventilación. No use la unidad con ninguna abertura bloqueada. Mantenga
las aberturas libres de polvo, pelusa, pelo y cualquier cosa que pueda reducir el flujo de aire.
■ NUNCA aspire materiales con brasas calientes, colillas de cigarrillos, fósforos, cenizas candentes o humeantes, etc.
■ NO utilice la unidad para recoger líquidos inflamables o combustibles, como la gasolina, ni la utilice en lugares donde pueda haber presentes dichos líquidos.
■ No use la unidad sin el colector de polvo y el filtro en su lugar.
No tire ni transporte el aparato mediante el cable, ni utilice el cable como mango, ni cierre una puerta sobre el cable ni tire del cable alrededor de bordes o esquinas afilados. No haga funcionar el aparato sobre el cable. Mantenga el cable alejado de superficies calientes.
■ Apague todos los controles antes de retirar la batería.
■ Tenga cuidado extremo al utilizar la unidad en escaleras.
■ No use la unidad para recoger objetos duros como clavos, tornillos, monedas, etc. Pueden producirse daños o lesiones
■ No incinere este aparato, incluso si está dañado seriamente. Pueden estallar y quedar envueltas en fuego las baterías.
■ La aspiradora de mano no tiene que estar enchufada en una toma de corriente, para estar siempre en condiciones de funcionamiento. Esté consciente de los posibles peligros cuando esté usando la aspiradora de mano o cuando esté cambiando los accesorios de la misma.
■ Cargue las baterías solamente con el cargador indicado. Para utilizar con paquetes de baterías de iones de litio de 18 V, consulte el folleto de la herramienta/aparato/paquete de baterías/cargador complementario 987000-432. No utilice el cargador en el exterior.
- Cuando no esté usando el paquete de baterías, manténgala alejado de todo objeto metálico como: clips, monedas, llaves, clavos, tornillos y otros objetos metálicos pequeños que puedan establecer conexión entre ambas terminales. Establecer una conexión directa entre las dos terminales puede causar chispas, quemaduras o incendios.
Siempre retire el paquete de baterías de la herramienta cuando esté ensamblando partes, realizando ajustes, limpiando o cuando ésta no esté en uso. Si retira el paquete de baterías, evitará arranques accidentales que podrían provocar lesiones graves.
IMPORTANTES INSTRUCCIONES DE SEGURIDAD
■ No utilice un paquete de baterías que esté dañado o modificado. Las baterías dañadas o modificadas pueden tener un funcionamiento impredecible que provoque incendios, explosiones o riesgo de lesiones.
■ No modifique o intente reparar un paquete de baterías que esté dañado.
■ Evite un arranque accidental de la unidad. Asegúrese de que el interruptor esté en la posición de apagado antes de conectar la herramienta. Portar las herramientas eléctricas con el dedo en el interruptor, o conectarlas con el interruptor puesto, propicia accidentes.
■ Si se maltratan las baterías, puede derramarse líquido de las mismas; evite todo contacto con éste. En caso de contacto, lávese con agua. Si el líquido llega a tocar los ojos, además busque atención médica. El líquido de las baterías puede causar irritación y quemaduras.
Para obtener resultados óptimos, debe cargar la herramienta de baterías en un lugar donde la temperatura esté entre 10 y 38 °C (entre 50 y 100 °F). No guarde la herramienta a la intemperie ni en el interior de vehículos.
■ Protéjase los pulmones. Use una careta o mascarilla contra el polvo si la operación genera mucho polvo.
Con el cumplimiento de esta regla se reduce el riesgo de lesiones corporales serias.
■ Revise para ver si hay desalineación o atoramiento de piezas móviles, ruptura de piezas o toda otra condición que pueda afectar el funcionamiento de la aspiradora. Si se daña la herramienta, llévela a servicio antes de volver a utilizarla. Numerosos accidentes son causados por herramientas mal cuidadas.
Sólo utilice accesorios recomendados por el fabricante para cada modelo en particular. Accesorios que pueden ser adecuados para una aspiradora pueden significar un riesgo de lesiones si se emplean con otra aspiradora.
■ Apague siempre la máquina antes de conectar o desconectar la boquilla motorizada.
■ No coloque las manos u objetos dentro del accesorio de barra giratoria, ya que esto podría hacer que la herramienta funcione de forma incorrecta o causar lesiones.
■ Siga todas las instrucciones de carga y no cargue el paquete de baterías ni el aparato fuera del rango de temperaturas especificado en las instrucciones. Si realiza la carga en forma incorrecta o fuera de las temperaturas del rango especificado puede dañar la batería y aumentar el riesgo de incendios.
■ No permita que gasolina, aceites, productos a base de petróleo, etc., lleguen a tocar las piezas de plástico. Dichos productos contienen compuestos químicos que pueden dañar, debilitar o destruir el plástico.
■ Verifique que un técnico de reparación calificado haga el mantenimiento usando solo repuestos idénticos. De esta manera se mantiene la seguridad del product.
■ Este producto no contiene piezas que puedan repararse.
■ No cargue la batería en lugares mojados o húmedos. No lo utilice, guarde o cargue la paquete de baterías o la unidad en lugares donde la temperatura sea inferior a 10 °C (50 °F) o superior a 38 °C (100 °F). No guarde la herramienta a la intemperie ni en el interior de vehículos.
Sólo cargue el paquete de baterías con el cargador especificado por el fabricante. Un cargador adecuado para un tipo paquete de baterías puede significar un riesgo de incendio si se emplea con un paquete de baterías diferente.
■ Utilice las herramientas eléctricas sólo con los paquetes de baterías específicamente indicados. El empleo de paquetes de baterías diferentes puede presentar un riesgo de incendio.
No exponga el paquete de baterías o una herramienta al fuego o a temperaturas excesivas. La exposición al fuego o a temperatura sobre los 130 °C (265 °F) puede provocar explosiones.
■ Guarde estas instrucciones. Consúltelas con frecuencia y empléelas para instruir a otras personas que puedan utilizar esta aspiradora de mano. Si presta a alguien esta aspiradora de mano, facilítele también las instrucciones.
ADVERTENCIA:
Para reducir el riesgo de lesiones por contacto con piezas móviles, retire la batería antes de realizar tareas de mantenimiento.
ADVERTENCIA:
Riesgo de lesiones. El cepillo puede arrancar inesperadamente. Extraiga la batería antes de efectuar tareas de limpieza y de servicio técnico.
ADVERTENCIA:
Para reducir el riesgo de incendio, descarga eléctrica o lesiones, no abandone el aparato cuando esté enchufado. Desconéctelo del tomacorriente cuando no esté en uso y antes repararlo.
SÍMBOLOS
| Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados con este producto. | ||
| SÍMBOLO SEÑAL SIGNIFICADO | ||
 | PELIGRO: | Indica una situación peligrosa, la cual, si no se evita, causará la muerte o lesiones serias. |
 | ADVERTENCIA: | Indica una situación peligrosa, la cual, si no se evita, podría causar la muerte o lesiones serias. |
 | PRECAUCIÓN: | Indica una situación peligrosa, la cual, si no se evita, podría causar lesiones menores o leves. |
| AVISO: | (Sin el símbolo de alerta de seguridad) Indica la información que se considera importante, pero no relacionada con lesiones potenciales (por ej. en relación a daños a la propiedad). | |
| Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el producto.SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN | ||
 | Alerta de seguridad Indica un peligro posible de lesiones personales. | |
 | Lea el manual del operador | Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual del operador antes de usar este producto. |
 | Alerta de condiciones húmedas | No exponga la unidad a la lluvia ni la use en lugares húmedos. |
 | Cabello largo Riesgo de que el cabello largo quede atrapado en la entrada de aire. | |
 | Colector de polvo No utilice la unidad hasta mientras no esté asegurada la colector de polvo. | |
 | Símbolo de reciclado | Este producto contiene baterías de litio (Li-ion). Es posible que algunas leyes municipales, estatales o federales prohíban desechar las baterías de níquel-cadmio en la basura normal. Consulte a las autoridades reguladoras de desechos para obtener información en relación con las alternativas de reciclado y desecho disponibles. |
| V Volts Voltaje | ||
| min Minutos Tiempo | ||
| === | Corriente continua Tipo o característica de corriente | |
| n_0 | Velocidad en vacío Velocidad de rotación, en vacío | |
| .../min Por minuto Revoluciones, carreras, velocidad superficial, órbitas, etc., por minuto | ||
Este es un producto de “tipo doméstico”, lo que significa que está destinado diseñado para uso doméstico.
ARMADO
DESEMPAQUETADO
Este producto requiere armarse.
■ Extraiga cuidadosamente de la caja el aparato y los accesorios. Todos los elementos enumerados en la sección Incluye se deben Incluir al momento de la compra.
ADVERTENCIA:
Las piezas incluidas en esta sección de Armado no vienen ensambladas en el producto de fábrica y requieren la instalación por parte del cliente. El uso de un producto que pueda haber sido armado de manera incorrecta podría provocar lesiones personales graves.
■ Si hay alguna pieza dañada o faltante, appeler le 1-800-525-2579.
ADVERTENCIA:
Si falta o está dañada alguna pieza, no utilice este producto sin haber reemplazado la pieza. Usar este producto con partes dañadas o faltantes puede causar lesiones serias al operador.
ADVERTENCIA:
No intente modificar este producto ni hacer aditamentos ni accesorios no recomendados para el mismo. Cualquier alteración o modificación constituye maltrato el cual puede causar una condición peligrosa, y como consecuencia posibles lesiones corporales serias.
MONTAJE DE LA ASPIRADORA
Vea la figura 1, página 8.
■ Apague la unidad y quite la batería.
■ Coloque la aspiradora sobre una superficie plana en posición vertical.
■ Empuje el mango en la aspiradora y deslícelo hacia abajo para asegurarlo.
Para quitar el mango:
- Inserte un objeto pequeño en el orificio de la parte posterior del mango y presione firmemente.
■ Tire del mango hacia arriba y retírelo de la aspiradora.
FUNCIONAMIENTO
ADVERTENCIA:
No permita que su familiarización con las herramientas lo vuelva descuidado. Tenga presente que un descuido de un instante es suficiente para causar una lesión grave.
ADVERTENCIA:
Siempre retire el paquete de baterías de la herramienta cuando esté ensamblando partes, realizando ajustes, limpiando o cuando ésta no esté en uso. Retirando el paquete de baterías se evita arrancar accidentalmente la unidad, lo cual puede causar lesiones serias.
ADVERTENCIA:
No utilice ningún aditamento o accesorio no recomendado por el fabricante de esta producto. El empleo de aditamentos o accesorios no recomendandos podría causar lesiones serias.
APLICACIONES
Esta producto puede emplearse para los fines siguientes:
■ Limpieza liviana con aspiradora de superficies secas
■ Tipo de doméstico
INSTALACIÓN/DESMONTAR DEL PAQUETE DE BATERÍAS
Vea la figura 2, página 9.
Para la instalación:
Coloque el paquete de baterías en la aspiradora de mano. Alinee la costilla realizada exterior del paquete de baterías con la ranura interior del receptáculo para baterías de la herramienta.
Asegúrese de que los pestillos situados en ambos lados del paquete de baterías entren completamente en su lugar, y de que el paquete quede bien fijo en la aspiradora de mano antes de empezar a utilizar éste.
Para retirarlo:
■ Oprima los pestillos situados en ambos lados del paquete de baterías para soltar éste de la herramienta.
Para obtener instrucciones específicas de carga, lea el manual del operador que se incluye con el cargador y la batería.
FUNCIONAMIENTO
ENCENDIDO Y APAGADO DE LA ASPIRADORA

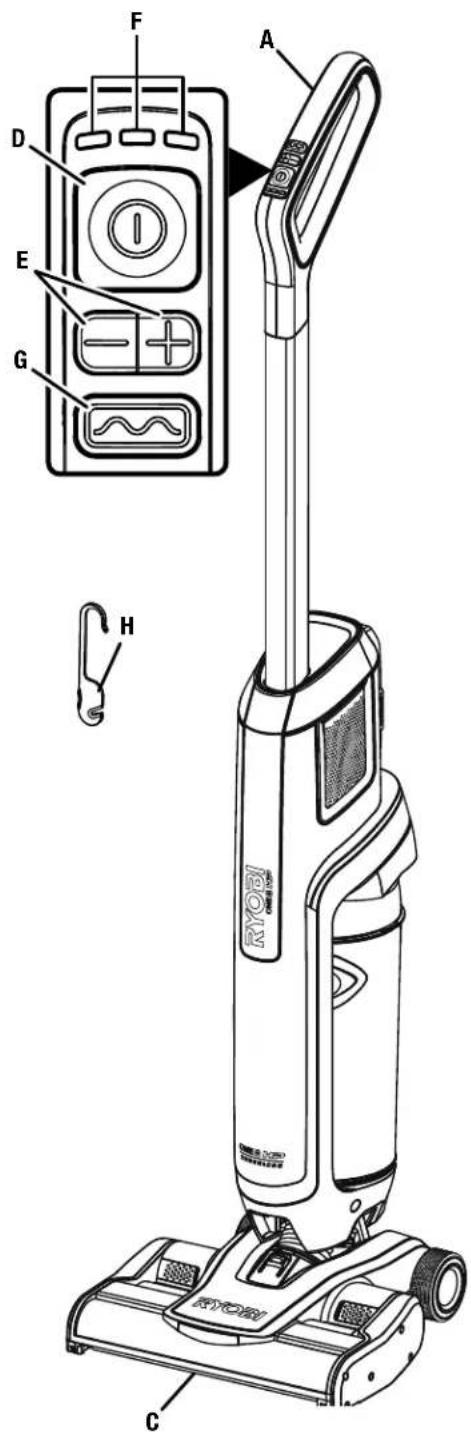

Vea la figura 3, página 9.
■ Para encender la aspiradora presione el botón de ENCENDIDO/APAGADO.
■ Para detener la aspirador presione el botón de ENCENDIDO/APAGADO otra vez.
AJUSTES DE MODO
Vea la figura 3, página 9.
La aspiradora tiene tres modos y un rodillo giratorio CON ENCENDIDO/APAGADO para adaptarse a sus distintas necesidades de limpieza.
NOTA: La aspiradora arranca en el modo MEDIO.
■ Pulse el botón MÁS para pasar al modo ALTO, para alfombras y suciedad más incrustada.
■ Pulse el botón MENOS para pasar al modo BAJO, para suelos duros y suciedad cotidiana.
CÓMO APAGAR EL CEPILLO GIRATORIO
Vea la figura 3, página 9.
La barra giratoria puede usarse con el cepillo giratorio desactivado.
Para apagar los rodillos giratorios:
■ Presione el botón de encendido/apagado del rodillo para desactivar el uso de los rodillos giratorios.
Para encender los rodillos giratorios:
■ Presione el botón de encendido/apagado del rodillo giratorio nuevamente para volver a encender los rodillos.
NOTA: Si apaga la aspiradora mientras el cepillo giratorio está desactivado, cuando vuelva a encender la aspiradora, el cepillo giratorio se podrá por defecto en la configuración activada.
FUNCIONES DEL INDICADOR LED
Vea la figura 3, página 9.
La luz LED indicará el estado de la herramienta cuando la herramienta esté encendida.
| ESTADO DE LA HERRAMIENTA | LED DEL MANGO | LED DE RODILLOS GIRATORIOS |
| Alto Los 3 verdes | Blanco | |
| Medio Los 1 y 2 verdes | Blanco | |
| Bajo La 1 verdes | Blanco |
| ESTADO DE FALLA | LED DEL MANGO | LED DE RODILLOS GIRATORIOS |
| Batería baja Rojo i | intermitente Blanco | |
| Batería agotada Los 3 rojo Blanco | ||
| Error* Los 3 rojo | APAGADO | |
| Rodillo atascado Los 3 rojo Rojo | ||
*Limpie los rodillos giratorios y la ruta de aire. Deje que el motor se enfríe durante 10 minutos y luego reinícielo.
CÓMO USAR LA ASPIRADORA
Vea las figuras 4 y 5, página 9.
■ Pase la aspiradora por el elemento o la superficie que desea limpiar.
■ Inserte la batería y encienda la aspiradora.
■ Seleccione el modo apropiado para la superficie que desee limpiar.
NOTA: Si es necesario, párese en la parte posterior del cabezal del piso y tire hacia atrás de la manija para reclinarse y comenzar a limpiar.
■ Cuando termine de aspirar, detenga la unidad y retire la batería.
CÓMO VACIAR/VOLVER A COLOCAR EL COLECTOR DE POLVO
Vea las figuras 6 y 7, página 10.
El recipiente para polvo debe revisarse, vaciarse y limpiarse periódicamente para optimizar el rendimiento.
Para vaciar el tanque:
■ Retire el paquete de baterías.
■ Presione el pestillo de liberación del colector de polvo y tire de él para quitarlo de la aspiradora.
■ Sostenga el colector de polvo sobre el receptáculo de residuos.
■ Presione la lengüeta de bloqueo en el fondo del colector de polvo para liberar la puerta.
■ Agite el colector ligeramente o golpee los laterales para expulsar los residuos.
■ Cierre la compuerta presionando firmemente hasta que el botón de bloqueo enganche.
Para volver a colocarlo:
■ Coloque el colector de polvo y la aspiradora como se muestra en la imagen.
■ Baje la parte inferior del colector de polvo sobre la aspiradora en ángulo y luego empuje la parte superior del colector hacia la aspiradora hasta que el pestillo de liberación encaje en su lugar.
MANTENIMIENTO
Este producto no contiene piezas que puedan repararse.
MANTENIMIENTO GENERAL
Evite el empleo de solventes al limpiar piezas de plástico. La mayoría de los plásticos son susceptibles a diferentes tipos de solventes comerciales y pueden resultar dañados. Utilice paños limpios para eliminar la suciedad, el polvo, el aceite, la grasa, etc.
ADVERTENCIA:
No permita en ningún momento que fluidos para frenos, gasolina, productos a base de petróleo, aceites penetrantes, etc., lleguen a tocar las piezas de plástico. Las sustancias químicas pueden dañar, debilitar o destruir el plástico, lo cual a su vez puede producir lesiones corporales serias.
MANTENIMIENTO DE LA MANGUERA
Vea la figura 8, página 10.
La succión irregular puede ser causa de una manguera obstruida. Para limpiar la manguera:
■ Retire el paquete de baterías.
■ Incline el cuerpo de la aspiradora hacia afuera con respecto al cepillo giratorio y apóyelo en el piso.
■ Presione el botón de liberación de la manguera para expulsar la manguera de cabezal de piso.
■ Retire cualquier material extraño que obstruya o restrinja la manguera.
■ Vuelva a instalar la manguera. Alinee la lengüeta de la manguera con el botón de liberación. Presione firmemente la lengüeta hasta que encaje en su lugar.
■ NOTA: Asegúrese de que la manguera esté bien colocada antes de usar el producto.
COMO EXTRAER EL CEPILLO GIRATORIO PARA LIMPIARLO
Vea las figuras 9 y 10, página 10.
Los rodillos están ubicados dentro del cabezal del piso.
Para quitar el rodillo frontal:
■ Retire el paquete de baterías.
Gire la lengüeta situada en el extremo del rodillo giratorio aproximadamente 1/4 de vuelta para desbloquear el rodillo.
■ Usando la lengüeta, gire el rodillo giratorio frontal hacia abajo alejándolo del cabezal del piso.
Para quitar el rodillo trasero:
■ Retire el paquete de baterías.
Gire la lengüeta situada en el extremo del rodillo giratorio aproximadamente 1/4 de vuelta para desbloquear el rodillo.
■ Deslice el rodillo giratorio por la abertura y extraiga el cepillo del conjunto del cabezal del piso.
NOTA: Use tijeras o herramienta de mantenimiento de aspiradora para remover hebras o cabello atrapado en el cepillo giratorio utilizando los surcos de las tijeras.
Para volver a colocarlo:
- Inserte el rodillo giratorio en el conjunto del cabezal del piso.
■ Alinee las lengüetas de la tapa con las muescas del conjunto y presione firmemente la tapa hasta que encaje.
NOTA: Asegúrese de que el extremo opuesto del cepillo giratorio esté alineado con el husillo del impulsor al presionar la tapa en la carcasa del conjunto.
■ Gire la tapa del extremo 1/4 de giro para fijarla en su lugar.
LIMPIEZA/REEMPLAZO DEL FILTRO DE ESPUMA Y SEPARADOR
Vea las figuras 11 y 12, página 10.
■ Retire la batería y el colector de polvo.
■ Presione la lengüeta para abrir la tapa en la parte superior del colector de polvo.
■ Retire el filtro de espuma del interior de la tapa.
■ Enjuague el filtro de espuma con agua tibia. Apártelo y deje que se seque completamente.
■ Vacíe el colector de polvo; enjuague el colector de polvo y el prefiltro con agua si es necesario. Antes de volver a colocarlo en la aspiradora tipo escoba, asegúrese de que todas las piezas estén completamente secas.
NOTA: Deje que transcurran 24 horas para que las piezas se sequen por completo.
■ Vuelva a insertar el filtro de espuma en la tapa.
■ Cierre la tapa presionando firmemente hasta que el botón de bloqueo enganche.
■ Vuelva a colocar el colector de polvo.
Al comprar piezas de repuesto, utilice el número de pieza recomendado del filtro de espuma (A32SV718).
PBLSV718
NUMÉRO DE MODÈLE* ____ NUMÉRO DE SÉRIE ____
Para obtener servicio, comprar piezas de repuesto, localizar un centro
de servicio autorizado y obtener Servicio o Asistencia Técnica al Consumidor:
Visite www.ryobitools.com o llame al 1-800-525-2579
Si hay alguna pieza ou accesorios dañada o faltante, no devuelva este producto a la tienda.
Llame al 1-800-525-2579 para servicio técnico inmediato.
Obtenga su modelo y número de serie de la placa de datos del producto.
Este producto está cubierto con una garantía limitada de 3 años. Se solicita prueba de la compra.
NÚMERO DE MODELO* NÚMERO DE SERIE
*El número de modelo que figura en el producto podría tener letras adicionales al final. Estas designan información de fabricación y deben suministrarse cuando llame para obtener asistencia o servicio.
RYOBI es una marca de Ryobi Limited y se utiliza conforme a una licencia otorgada por Ryobi Limited.
