MANUAL DE USUARIO One+ PBLSV747 RYOBI

PARA MÁS INFORMACIÓN

WWW.RYOBITOOLS.MX

CENTROS DE SERVICIO

800-843-1111

INCLUYE: Aspiradora tipo escoba de trabajo en húmedo/seco, (2) barras de rodillos, (2) filtros, solución de limpieza, soporte de autolimpieza, manual del operador

ÍNDICE DE CONTENIDO

**********************************************************************

■ Importantes instrucciones de seguridad......2-3
■ Símbolos...... 4
■ Armado 5
■ Funcionamiento 5-7
■ Mantenimiento....8
■ Ilustraciones....9-11
■ Pedidos de piezas y servicio.....Pág. posterior

ADVERTENCIA: Para reducir

el riesgo de lesiones, el usuario debe leer y comprender el manual del operador antes de usar este producto.

GUARDE ESTE MANUAL PARA FUTURAS CONSULTAS

IMPORTANTES INSTRUCCIONES DE SEGURIDAD

GUARDE ESTAS INSTRUCCIONES

Al utilizar un aparato eléctrico, deben seguirse ciertas precauciones básicas, como las siguientes:

¡ADVERTENCIA!

LEA Y COMPRENDA TODAS LAS INSTRUCCIONES.

El incumplimiento de las instrucciones señaladas abajo puede causar descargas eléctricas, incendios y lesiones serias.

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR ESTE APARATO

ADVERTENCIA:

Para reducir el riesgo de una descarga eléctrica NO exponga la unidad a la lluvia. Guárdela en el interior.

■ Vístase de manera apropiada. No use ropas holgadas ni joyas. Recójase el cabello si está largo. Mantenga el cabello, la ropa holgada, los dedos y todas las partes del cuerpo o la ropa alejados de las aberturas y las piezas móviles. Las ropas holgadas, las joyas y el cabello largo pueden engancharse en las piezas internas móviles.
■ No estire el cuerpo para alcanzar mayor distancia. Mantenga una postura firme y buen equilibrio en todo momento. La postura firme y el buen equilibrio permiten un mejor control de la aspiradora de mano en situaciones inesperadas. No utilice la unidad al estar en una escalera o en un soporte inestable.
■ Use equipo de seguridad. Se debe usar mascarilla contra el polvo en las condiciones que así lo requieran.
■ No permita que ningún niño utilice o juegue con la aspiradora de mano como si fuera un juguete. Debe tenerse extrema precaución cuando se use al lado de o cerca de niños.
■ Utilice esta aspiradora de mano SOLAMENTE para los fines especificados en este manual. Solamente utilice accesorios recomendados en este manual.
■ Si la aspiradora de mano no está funcionando adecuadamente, se dejó caer, se daño, se dejó a la intemperie, o se dejó caer dentro del agua, regrésela al centro de servicio más cercano.
■ No manipule la clavija del cargador o la aspiradora de mano con las manos mojadas.
■ No ponga ningún objeto en las aberturas de ventilación. No use la unidad con ninguna abertura bloqueada. Mantenga las aberturas libres de polvo, pelusa, pelo y cualquier cosa que pueda reducir el flujo de aire.

■ NUNCA aspire materiales con brasas calientes, colillas de cigarrillos, fósforos, cenizas candentes o humeantes, etc.
■ NO utilice la unidad para recoger líquidos inflamables o combustibles, como la gasolina, ni la utilice en lugares donde pueda haber presentes dichos líquidos.
■ No use la unidad sin el colector de polvo y el filtro en su lugar.

■ Tenga cuidado extremo al utilizar la unidad en escaleras.

■ No use la unidad para recoger objetos duros como clavos, tornillos, monedas, etc. Pueden producirse daños o lesiones
■ No incinere este aparato, incluso si está dañado seriamente. Pueden estallar y quedar envueltas en fuego las baterías.

■ La aspiradora de mano no tiene que estar enchufada en una toma de corriente, para estar siempre en condiciones de funcionamiento. Esté consciente de los posibles peligros cuando esté usando la aspiradora de mano o cuando esté cambiando los accesorios de la misma.

■ Cargue las baterías solamente con el cargador indicado. Para utilizar con paquetes de baterías de iones de litio de 18 V, consulte el folleto de la herramienta/aparato/paquete de baterías/cargador complementario 987000-432. No utilice el cargador en el exterior.
- Cuando no esté usando el paquete de baterías, manténgala alejado de todo objeto metálico como: clips, monedas, llaves, clavos, tornillos y otros objetos metálicos pequeños que puedan establecer conexión entre ambas terminales. Establecer una conexión directa entre las dos terminales puede causar chispas, quemaduras o incendios.
Siempre retire el paquete de baterías de la herramienta cuando esté ensamblando partes, realizando ajustes, limpiando o cuando ésta no esté en uso. Si retira el paquete de baterías, evitará arranques accidentales que podrían provocar lesiones graves.
■ No utilice un paquete de baterías que esté dañado o modificado. Las baterías dañadas o modificadas pueden tener un funcionamiento impredecible que provoque incendios, explosiones o riesgo de lesiones.
■ No modifique o intente reparar un paquete de baterías que esté dañado.
■ Evite un arranque accidental de la unidad. Asegúrese de que el interruptor esté en la posición de apagado antes de conectar la herramienta. Portar las herramientas eléctricas con el dedo en el interruptor, o conectarlas con el interruptor puesto, propicia accidentes.

IMPORTANTES INSTRUCCIONES DE SEGURIDAD

■ Si se maltratan las baterías, puede derramarse líquido de las mismas; evite todo contacto con éste. En caso de contacto, lávese con agua. Si el líquido llega a tocar los ojos, además busque atención médica. El líquido de las baterías puede causar irritación y quemaduras.
Para obtener resultados óptimos, debe cargar la herramienta de baterías en un lugar donde la temperatura esté entre 10 y 38 °C (entre 50 y 100 °F). No guarde la herramienta a la intemperie ni en el interior de vehículos.
■ Protéjase los pulmones. Use una careta o mascarilla contra el polvo si la operación genera mucho polvo. Con el cumplimiento de esta regla se reduce el riesgo de lesiones corporales serias.
■ Revise para ver si hay desalineación o atoramiento de piezas móviles, ruptura de piezas o toda otra condición que pueda afectar el funcionamiento de la aspiradora. Si se daña la herramienta, llévela a servicio antes de volver a utilizarla. Numerosos accidentes son causados por herramientas mal cuidadas.
■ Sólo utilice accesorios recomendados por el fabricante para cada modelo en particular. Accesorios que pueden ser adecuados para una aspiradora pueden significar un riesgo de lesiones si se emplean con otra aspiradora.
■ Apague siempre la máquina antes de conectar o desconectar la boquilla motorizada.
■ Siga todas las instrucciones de carga y no cargue el paquete de baterías ni el aparato fuera del rango de temperaturas especificado en las instrucciones. Si realiza la carga en forma incorrecta o fuera de las temperaturas del rango especificado puede dañar la batería y aumentar el riesgo de incendios.
■ No permita que gasolina, aceites, productos a base de petróleo, etc., lleguen a tocar las piezas de plástico. Dichos productos contienen compuestos químicos que pueden dañar, debilitar o destruir el plástico.

■ Verifique que un técnico de reparación calificado haga el mantenimiento usando solo repuestos idénticos. De esta manera se mantiene la seguridad del product.
■ Este producto no contiene piezas que puedan repararse.
■ Guarde estas instrucciones. Consúltelas con frecuencia y empléelas para instruir a otras personas que puedan utilizar esta aspiradora de mano. Si presta a alguien esta aspiradora de mano, facilítele también las instrucciones.
■ No cargue la batería en lugares mojados o húmedos. No lo utilice, guarde o cargue la paquete de baterías o la unidad en lugares donde la temperatura sea inferior a 10 °C (50 °F) o superior a 38 °C (100 °F). No guarde la herramienta a la intemperie ni en el interior de vehículos.
Sólo cargue el paquete de baterías con el cargador especificado por el fabricante. Un cargador adecuado para un tipo paquete de baterías puede significar un riesgo de incendio si se emplea con un paquete de baterías diferente.
■ Utilice las herramientas eléctricas sólo con los paquetes de baterías específicamente indicados. El empleo de paquetes de baterías diferentes puede presentar un riesgo de incendio.
No exponga el paquete de baterías o una herramienta al fuego o a temperaturas excesivas. La exposición al fuego o a temperatura sobre los 130 °C (265 °F) puede provocar explosiones.
■ No coloque las manos u objetos dentro del accesorio de barra giratoria, ya que esto podría hacer que la herramienta funcione de forma incorrecta o causar lesiones.
■ Este producto está diseñado para usarse únicamente en superficies duras. No utilizar sobre alfombras.

ADVERTENCIA:

Para reducir el riesgo de incendio y descarga eléctrica, utilice únicamente productos de limpieza para superficies duras de la marca RYOBI destinados a esta máquina.

SÍMBOLOS

Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados con este producto.SÍMBOLO SEÑAL SIGNIFICADO
	PELIGRO:	Indica una situación peligrosa, la cual, si no se evita, causará la muerte o lesiones serias.
	ADVERTENCIA:	Indica una situación peligrosa, la cual, si no se evita, podría causar la muerte o lesiones serias.
	PRECAUCIÓN:	Indica una situación peligrosa, la cual, si no se evita, podría causar lesiones menores o leves.
	AVISO:	(Sin el símbolo de alerta de seguridad) Indica la información que se considera importante, pero no relacionada con lesiones potenciales (por ej. en relación a daños a la propiedad).

Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el producto.SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN
	Alerta de seguridad Indica un peligro posible de lesiones personales.
	Lea el manual del operador	Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual del operador antes de usar este producto.
	Protección ocular	Siempre póngase protección ocular con protección lateral con la marca de cumplimiento de la norma ANSI Z87.1.
	Alerta de condiciones húmedas	No exponga la unidad a la lluvia ni la use en lugares húmedos.
	Cabello largo Riesgo de que el cabello largo quede atrapado en la entrada de aire.
	Contenedor de recolección	No haga funcionar si la tapa del contenedor de recolección no está bien cerrada.
	Símbolo de reciclado	Este producto utiliza baterías de iones de litio (Li-ion). Es posible que algunas leyes municipales, estatales o federales prohíban desechar las baterías en la basura normal. Consulte a las autoridades reguladoras de desechos para obtener información en relación con las alternativas de reciclado y desecho disponibles.
V Volts Voltaje
min Minutos Tiempo
---	Corriente continua Tipo o característica de corriente
n_0	Velocidad en vacío Velocidad de rotación, en vacío
.../min Por minuto Revoluciones, carreras, velocidad superficial, órbitas, etc., por minuto

Este es un producto de "tipo doméstico", lo que significa que está diseñado para usarse en el hogar.

ARMADO

DESEMPAQUETADO

Este producto requiere armarse.

- Extraiga cuidadosamente de la caja la herramienta y los accesorios. Todos los elementos enumerados en la sección “Incluye” se deben incluir al momento de la compra.

ADVERTENCIA:

Las piezas incluidas en esta sección de Armado no vienen ensambladas en el producto de fábrica y requieren la instalación por parte del cliente. El uso de un producto que pueda haber sido armado de manera incorrecta podría provocar lesiones personales graves.

Si hay piezas dañadas o faltantes, llame al 1-800-525-2579, donde le brindaremos asistencia. En México, llame al 01-800-843-1111.

ADVERTENCIA:

Si falta o está dañada alguna pieza, no utilice este producto sin haber reemplazado la pieza. Usar este producto con partes dañadas o faltantes puede causar lesiones serias al operador.

ADVERTENCIA:

No intente modificar este producto ni hacer aditamentos ni accesorios no recomendados para el mismo. Cualquier alteración o modificación constituye maltrato el cual puede causar una condición peligrosa, y como consecuencia posibles lesiones corporales serias.

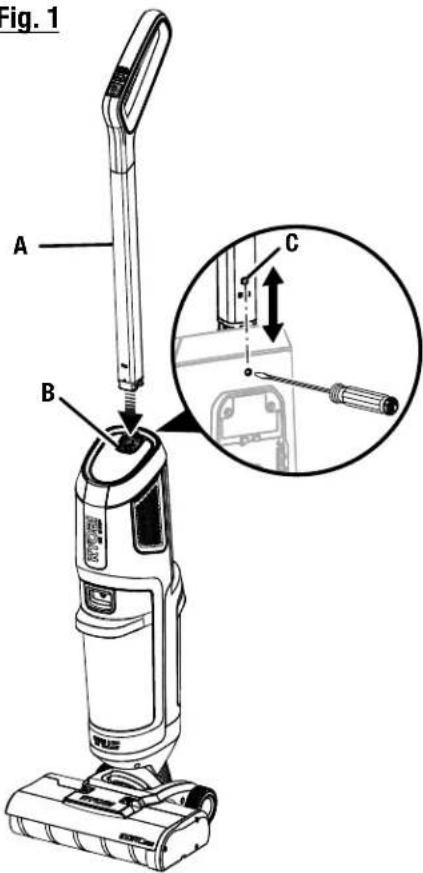

INSTALACIÓN/EXTRACCIÓN DEL MANGO DE LA ASPIRADORA

Vea la figura 1, página 9.

Para instalar mango:

■ Retire la batería.
- Inserte el mango de la ranura en la parte superior de la aspiradora como se muestra en la imagen.
■ Presione hasta escuchar un clic.
■ El mango se puede quitar para guardar la herramienta si lo desea.

Para quitar el mango:

■ Utilice una herramienta pequeña y desafilada, como un destornillador, para presionar el retén en la base del mango.
■ Tire del mango hacia arriba y sáquelo de la aspiradora.

FUNCIONAMIENTO

ADVERTENCIA:

No permita que su familiarización con las herramientas lo vuelva descuidado. Tenga presente que un descuido de un instante es suficiente para causar una lesión grave.

ADVERTENCIA:

Siempre retire el paquete de baterías de la herramienta cuando esté ensamblando partes, realizando ajustes, limpiando o cuando ésta no esté en uso. Retirando el paquete de baterías se evita arrancar accidentalmente la unidad, lo cual puede causar lesiones serias.

ADVERTENCIA:

Siempre póngase protección ocular con protección lateral con la marca de cumplimiento de la norma ANSI Z87.1. No seguir esta advertencia podría provocar que salgan objetos despedidos hacia sus ojos y otras lesiones graves.

ADVERTENCIA:

No utilice ningún aditamento o accesorio no recomendado por el fabricante de esta producto. El empleo de aditamentos o accesorios no recomendandos podría causar lesiones serias.

ADVERTENCIA:

NUNCA SUMERJA NI EXPONGA EL PAQUETE DE BATERÍAS A FLUIDOS CORROSIVOS O CONDUCTIVOS, NI PERMITA QUE ESTOS FLUIDOS PENETREN EN EL PAQUETE DE BATERÍAS.

APLICACIONES

Esta producto puede emplearse para los fines siguientes:

■ Aspiración de residuos húmedos y secos.
■ Trapear/lavar/limpiar superficies duras selladas como madera dura, baldosas, vinilo, laminado, etc.

FUNCIONAMIENTO

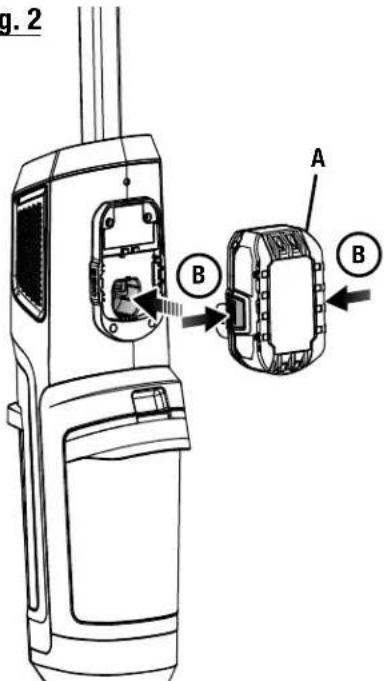

INSTALACIÓN/EXTRACCIÓN DEL PAQUETE DE BATERÍAS

Vea la figura 2, página 9.

• Inserte la batería en el producto como se muestra en la imagen.
  Asegúrese de que los pestillos a ambos lados del paquete de baterías encajen en su lugar y de que el paquete de baterías esté posición firme en el producto antes de ponerlo en funcionamiento.
  ■ Presione los pestillos para quitar el paquete de baterías.

Para obtener instrucciones de carga completas, consulte los manuales del operador de la batería y del cargador.

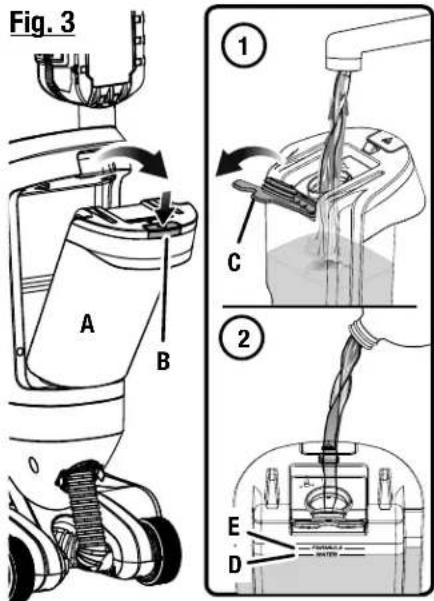

EXTRACCIÓN Y LLENADO DEL TANQUE LIMPIO

Vea la figura 3, página 9.

Use la solución de limpieza incluida para llenar el tanque limpio.

AVISO:

Utilice únicamente fórmula de limpieza de superficies duras RYOBI. No utilice otros productos químicos, ya que esto puede dañar las partes internas de la unidad y anular la garantía.

■ Retire la batería.
■ Presione el botón de liberación del tanque para retirar el tanque de la parte posterior de la aspiradora.
■ Levante la compuerta de la parte superior del tanque y llénelo con agua hasta la línea de llenado.
■ Agregue la fórmula de limpieza de superficies duras RYOBI hasta que la solución de agua llegue a la línea de llenado de la fórmula.

NOTA: Limpie cualquier exceso de solución derramado en el exterior del tanque.

■ Cierre la compuerta del tanque limpio.
- Inserte el tanque nuevamente en la aspiradora y encájelo en su lugar.

NOTA: Asegúrese de que el tanque esté instalado correctamente para evitar fugas.

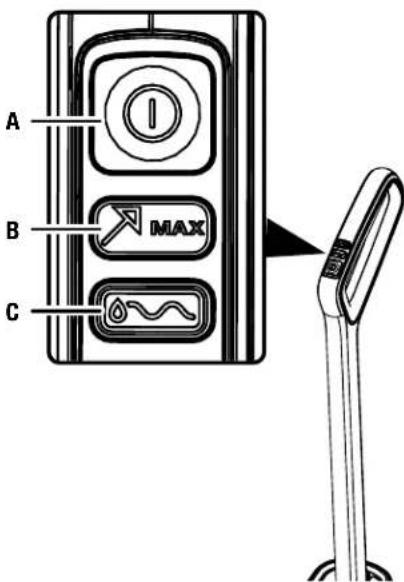

ARRANQUE/APAGADO DE LA ASPIRADORA EN SECO O HÚMEDO

Vea la figura 4, página 9.

ADVERTENCIA:

Para reducir el riesgo de incendio o explosión, no deje el producto funcionando sin atención. Detenga de inmediato la unidad si presenta signos de funcionamiento anormal, como pérdida de succión, líquido o desperdicios en el escape o si escucha ruidos anormales en el motor.

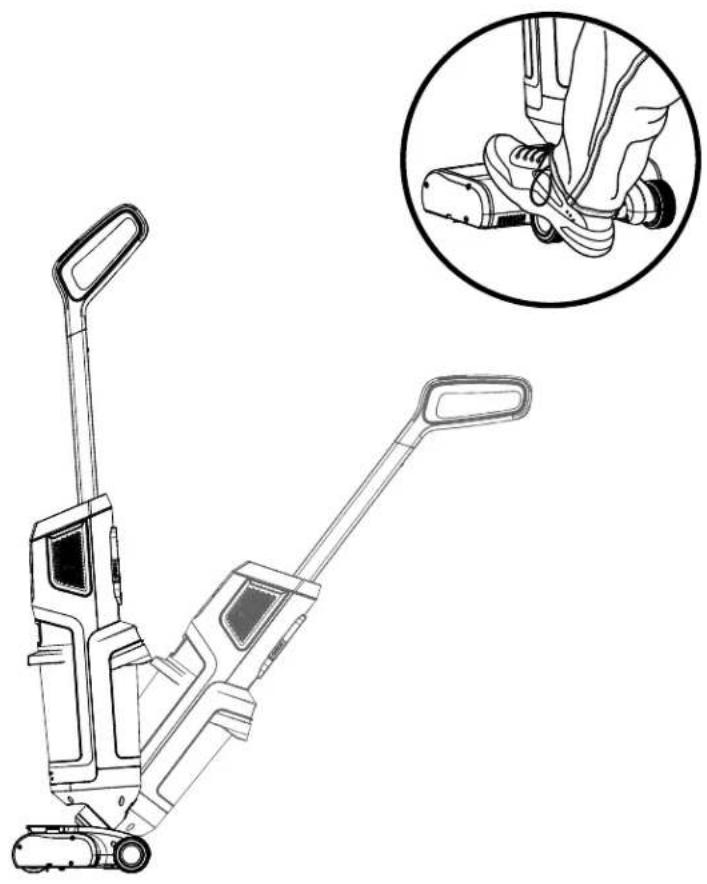

Para encender la aspiradora:

■ Pulsa el botón de ENCENDIDO/APAGADO para encender la aspiradora.
- Párese sobre el cabezal del rodillo de la aspiradora y recline el mango de la aspiradora hacia atrás para comenzar a dispensar la solución en la barra de rodillos.

Para detener la aspiradora:

■ Pulsa el botón de ENCENDIDO/APAGADO para apagar la aspiradora.
■ Regrese el mango a la posición vertical.

BOTÓN DE SUCCIÓN MAX

Vea la figura 4, página 9.

■ Presione el botón MAX para aumentar la cantidad de succión.
■ Presione el botón MAX por segunda vez para que la succión regrese al funcionamiento normal.

BOTÓN DE BOMBEO DE SOLUCIÓN

Vea la figura 4, página 9.

■ Presione el botón de bombeo de solución para detener el suministro de solución de agua en la barra de rodillos.
■ Presione el botón de bombeo de solución por segunda vez para reiniciar la dispensación de la solución en la barra de rodillos.

CÓMO USAR LA ASPIRADORA

Vea las figuras 5 y 6, página 10.

Este producto está diseñado para usarse únicamente en superficies duras. No utilizar sobre alfombras.

■ wwPase la aspiradora por el elemento o la superficie que desea limpiar.
■ Inserte la batería y encienda la aspiradora.
■ Seleccione el modo apropiado para la superficie que desee limpiar.
NOTA: Si es necesario, párese en la parte posterior del cabezal del piso y tire hacia atrás del mango para reclinar la aspiradora y comenzar a limpiar.
■ Cuando termine de limpieza, detenga la unidad y retire la batería.

ASPIRADO DE ELEMENTOS SECOS

Vea la figura 7, página 10.

Aspire solo elementos lo suficientemente pequeños como para que pasen por la manguera. El desempeño de la aspiradora en seco o húmedo se verá disminuido cuando el contenedor de recolección esté lleno. Al vaciar el contenedor de recolección, verifique si el filtro necesita limpieza.

FUNCIONAMIENTO

PRECAUCIÓN:

En condiciones de humedad relativa baja, el aspirado de polvo fino con la aspiradora en seco o húmedo puede causar una carga estática, que resultará en una descarga estática. Para reducir la descarga estática al usar la aspiradora, agregue humedad al aire con un humidificador.

ASPIRADO DE ELEMENTOS HÚMEDOS

Vea la figura 8, página 10.

Cuando aspire elementos húmedos, recuerde que su aspiradora de trabajo en húmedo/seco está equipada con un flotador de agua dentro de la carcasa de la unidad del filtro. Este flotador de agua está diseñado para detener la succión cuando el tanque sucio alcanza su capacidad húmeda total. Cuando el tanque sucio esté lleno, apague la aspiradora de trabajo en húmedo/seco y vacíe el tanque sucio.

VACIAR EL TANQUE SUCIO

Vea las figuras 9 a 11, página 11.

■ Presione el botón de liberación del tanque sucio para retirar el tanque del frente de la aspiradora.
■ Tire de la carcasa de la unidad de filtro hacia arriba y sáquela del tanque sucio.
■ Vacíe el tanque sucio.

■ Reemplace la carcasa de la unidad de filtro.
■ Inserte el tanque nuevamente en la aspiradora y encájelo en su lugar.

NOTA: Asegúrese de que el tanque esté instalado correctamente para evitar fugas.

ADVERTENCIA:

Al aspirar líquidos, asegúrese de que la aspiradora en seco o húmedo o batería no se sumerja ni se moje, ya que podría provocar una descarga, la falla de la aspiradora o lesiones personales.

PRECAUCIÓN:

No permita que el líquido recogido permanezca en el contenedor de recolección por un período de tiempo prolongado. Puede formarse humedad en el compartimento del motor y reducir su vida útil.

PRECAUCIÓN:

No invierta la unidad, ya que puede ingresar líquido en la unidad del motor.

FUNCIONES DEL INDICADOR LED

Cuando se instala una batería cargada en el aparato, las luces LED indicarán el estado del aparato cuando esté encendido.

ESTADO LED ACCIÓN
Encendido LED verdes,	1 y 2ENCENDIDA
Batería < 50% LED verce,	1ENCENDIDA
Batería baja LED rojo,	1ENCENDIDA
Modo de autolimpieza		LED de autolimpieza y bombeo de solución	ENCENDIDA
Sobregiro LED rojo de tanque	no Parpadea 6 veces y luego se apaga
Tanque sucio lleno LED	rojo d tanque	lleno Parpadea 6 veces y luego se apaga
Modo de succión MAX		LED blanco de modo MAX	ENCENDIDA
Bombeo de solución encendido		LED de bombeo de solución blanco	ENCENDIDA
Atasco en la barra de rodillos		LED rojo de carcasa de rodillo	ENCENDIDA, apagado del rodillo

MANTENIMIENTO

ADVERTENCIA:

Al dar servicio a la unidad, sólo utilice piezas de repuesto idénticas. El empleo de piezas diferentes podría causar un peligro o dañar el producto.

MANTENIMIENTO GENERAL

Evite el empleo de solventes al limpiar piezas de plástico. La mayoría de los plásticos son susceptibles a diferentes tipos de solventes comerciales y pueden resultar dañados. Utilice paños limpios para eliminar la suciedad, el polvo, el aceite, la grasa, etc.

ADVERTENCIA:

No permita en ningún momento que fluidos para frenos, gasolina, productos a base de petróleo, aceites penetrantes, etc., lleguen a tocar las piezas de plástico. Las sustancias químicas pueden dañar, debilitar o destruir el plástico, lo cual a su vez puede producir lesiones corporales serias.

ADVERTENCIA:

NUNCA SUMERJA NI EXPONGA EL PAQUETE DE BATERÍAS A FLUIDOS CORROSIVOS O CONDUCTIVOS, NI PERMITA QUE ESTOS FLUIDOS PENETREN EN EL PAQUETE DE BATERÍAS.

PRECAUCIÓN:

Para reducir el riesgo de lesiones por contacto con piezas móviles, retire la batería antes de realizar tareas de mantenimiento.

PRECAUCIÓN:

Riesgo de lesiones. El cepillo puede arrancar inesperadamente. Extraiga la batería antes de efectuar tareas de limpieza y de servicio técnico.

LIMPIEZA Y ALMACENAMIENTO

■ Vacíe y limpie el tanque limpio y el tanque sucio con agua tibia y jabón suave. Deje secar las piezas completamente antes de guardar la herramienta.
■ El tanque sucio debe desinfectarse según sea necesario antes de almacenarlo por períodos prolongados.
■ Almacene bajo techo, en un lugar al cual no puedan acceder niños. Evite que la unidad entre en contacto con agentes corrosivos como productos químicos para jardinería y sales para derretir el hielo.

LIMPIEZA DEL FILTRO

Vea la figura 12, página 11.

■ Retire la batería.
■ Presione el botón de liberación del tanque sucio para retirar el tanque del frente de la aspiradora.
■ Levante la lengüeta del filtro para retirar el filtro de la carcasa de la unidad de filtrado.
■ Sacuda ligeramente para remover el polvo o suciedad del filtro.
■ Lávese con agua limpia y fresca.
■ Coloque la barra de rodillos en la ranura de la barra de rodillos del soporte de autolimpieza para que se seque.

NOTA: Deje que transcurran 24 horas para que las piezas se sequen por completo.

Para reemplazar:

■ Vuelva a colocar el filtro seco en la carcasa de la unidad de filtro.

NOTA: Asegúrese de que el filtro esté apoyado correctamente.

Cuando compre un filtro de repuesto, solicite recomendado A32SV747F.

USO DE LA FUNCIÓN DE AUTOLIMPIEZA

Vea la figura 13, página 10.

■ Coloque la aspiradora en el soporte de autolimpieza como se muestra en la imagen.

NOTA: La conexión eléctrica del soporte de autolimpieza debe encajar en el puerto situado en la parte inferior de la aspiradora.

■ Presione el pedal de autolimpieza con el pie para iniciar la función de autolimpieza de la aspiradora.

NOTA: El rodillo girará durante 60 segundos en la bandeja antes de detenerse.

CÓMO QUITAR EL RODILLO

Vea la figura 14, página 11.

■ Retire la batería.
■ Apriete los botones de la carcasa del rodillo para quitar la cubierta de la carcasa del rodillo.
■ Levante la palanca del rodillo y retire el rodillo de la aspiradora.
■ Enjuague la barra de rodillos si es necesario.
■ Coloque la barra de rodillos en la ranura de la barra de rodillos del soporte de autolimpieza para que se seque.
NOTA: Deje que transcurran 24 horas para que las piezas se sequen por completo.

Para reemplazar:

■ Coloque la barra de rodillos sobre la rueda dentada del rodillo.
■ Baje la palanca del rodillo para bloquear el rodillo en la aspiradora.
■ Vuelva a colocar la cubierta de la carcasa de la barra de rodillos en su lugar.

PBLSV747

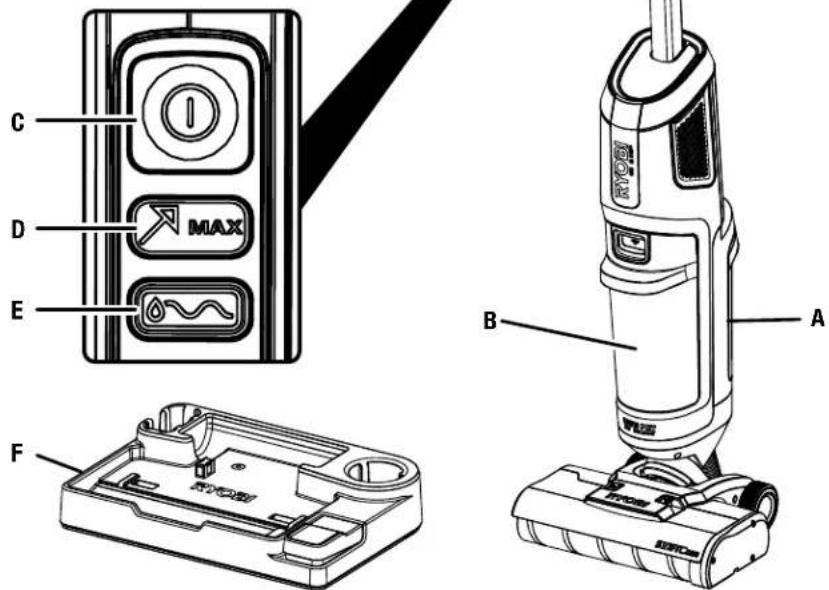

A - Clean tank (réservoir d'eau propre, tanque limpio)
B - Dirty tank (réservoir d'eau sale, tanque sucio)
C - ON/OFF button (commautateur marche/arrêt, interruptor de encendido/apagado)
D - MAX button (bouton MAX, botón MAX)
E - Solution pump button (bouton de pompe à solution, botón de bombeo de solución)
F - Self-cleaning stand (support autonettoyant, soporte de autolimpieza)

C D E MAX F B A

Fig. 1

Fig. 1 A B C

A - Handle (poignée, mango)
B - Slot (fente, ranura)
C - Detent (cran, retén)

Fig. 2

g. 2 A B B

A - Battery pack (bloc-pile, paquete de batería)
B - Depress latches to release battery pack (appuyer sur les loquets pour libérer le bloc-pile, para soltar el paquete de baterías oprima los pestillos)

Fig. 3 A B ① C ② E D

B - Release button (bouton de dégagement, botón de liberación)

C - Door (porte, puerta)

D - Water fill line (ligne de remplissage d'eau, línea de llenado de agua)

E - Formula fill line (ligne de remplissage de solution, línea de llenado de fórmula)

Fig. 4

A B C MAX

C - Solution pump button (bouton de pompe à solution, botón de bombeo de solución)

HERRAMIENTAS ELÉCTRICAS RYOBI® PÓLIZA DE GARANTÍA LIMITADA DE TRES AÑOS E INFORMACIÓN PARA MANUALES

Producto Descripción:

Marca: RYOBI®

Modelo (s):

TTI CONSUMER POWER TOOLS, INC., garantiza este producto por el término de tres años incluyendo la mano de obra contra cualquier defecto de fabricación y funcionamiento a partir de la fecha de compra. Con excepción de las baterías, los accesorios de las herramientas eléctricas están garantizados por noventa (90) días. Las baterías están garantizadas por tres años.

Condiciones:

Para hacer efectiva la Garantía acuda al lugar donde adquirió el producto o presentar al Centro de Servicio Autorizado la Póliza de Garantía sellada por el establecimiento en donde adquirió el producto. No deben exigirse mayores requisitos que la presentación del producto, acompañado de la póliza correspondiente, debidamente sellada por el establecimiento que lo vendió y la factura, o recibo o comprobante, en el que consten los datos específicos del producto objeto de la compraventa, ahí se reemplazará cualquier pieza o componente defectuoso sin cargo alguno para el usuario final. La empresa se hace responsable de los gastos de transportación razonablemente erogados que se deriven del cumplimiento de la presente garantía dentro de la red de servicio.

La garantía perderá validez en los siguientes casos:

1. Cuando el producto se hubiese utilizado en condiciones distintas a las normales.
2. Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que se encontrará en la página web (www.ryobitools.mx/manuals).
3. Cuando el producto hubiese sido alterado o reparado por personas no autorizadas por el fabricante nacional, importador o comercializador responsable respectivo.
4. No cubre ningún malfunctionamiento, falla o defecto producido por el uso indebido, maltrato, negligencia, alteración, modificación o reparación efectuada por terceros diferentes de los centros de servicio autorizados.

El consumidor podrá solicitar que se haga efectiva esta garantía y podrá obtener las partes, componentes, consumibles y accesorios en:

Lo invitamos a leer el instructivo escaneando el siguiente código.

También puede obtenerlo llamando al teléfono 800-843-1111 o a través de la siguiente liga: https://www.ryobitools.mx/manuals

Fecha de compra:

Nombre del consumidor:

Calleynúmero:

Colonia o poblado:

Delegación o municipios:

Ciudad, código postal y estado:

CENTRO DE SERVICIO Y ATENCIÓN A CLIENTES PROMOTORES AGRÍCOLAS S.A. DE C.V.

RÍO GUADAJOZ #152, PARQUE TECNO INDUSTRIAL CASTRO DEL RIO. 36810

IRAPUATO, GUANAJUATO.

Para consultas o dudas respecto a esta garantía llame al teléfono que se incluye abajo. Explique defecto o la petición específica, y tenga a la mano su comprobante de compra.

Importado por: Servicios Home Depot, S. de R.L. de C.V. Ricardo Margain No. 605, Santa Engracia, San Pedro Garza García Nuevo León, México C.P. 66267

NOTES / NOTES / NOTAS

NOTES / NOTES / NOTAS

NUMÉRO DE MODÈLE* ____ NUMÉRO DE SÉRIE ____

Para obtener servicio, comprar piezas de repuesto, localizar un centro de servicio autorizado y obtener Servicio o Asistencia Técnica al Consumidor:

Visite www.ryobitools.com (en la EE.UU.) o www.ryobitools.mx (en México)

o llame al 1-800-525-2579 (en la EE.UU.) o 800-843-1111 (en México).

Si hay alguna pieza o accesorios dañada o faltante, no devuelva este producto a la tienda.

Llame al 1-800-525-2579 (en la EE.UU.) o 800-843-1111 (en México) para servicio técnico inmediato.

Obtenga su modelo y número de serie de la placa de datos del producto.

Este producto está cubierto con una garantía limitada de 3 años. Se solicita prueba de la compra.

NÚMERO DE MODELO* ____ NÚMERO DE SERIE ____

*El número de modelo que figura en el producto podría tener letras adicionales al final. Estas designan información

de fabricación y deben suministrarse cuando llame para obtener asistencia o servicio.

RYOBI es una marca de Ryobi Limited y se utiliza conforme a una licencia otorgada por Ryobi Limited.
