MANUAL DE USUARIO CC32 DOMETIC

Es Nevera por compresor

Instrucciones de uso ....36

1 1

2 1345672 ON OFF POWER ERROR SET -10°F +- DOWNUP

3 1 2 43 5 100-240V~AC 12/24V DC

4
A

2. 1.

B

1. 2.

C

C 2. 1.

Lea atentamente este manual antes de la puesta en funcionamiento del aparato y consérvelo en un lugar seguro para futuras consultas. En caso de vender o entregar el aparato a otra persona, entregue también estas instrucciones.

El fabricante declina toda responsabilidad por los daños causados por el uso inadecuado o por el uso incorrecto del aparato.

Índice

1 Aclaración de los símbolos 37
2 Indicaciones de seguridad 38
2.1 Seguridad general.... 38
2.2 Seguridad durante el funcionamiento del aparato ..... 39
3 Volumen de entrega.... 40
4 Uso adecuado 40
5 Descripción del funcionamiento .....41
5.1 Indicaciones relativas al funcionamiento .....41
5.2 Elementos de mando y de indicación ..... 42
6 Manejo 43
6.1 Antes del primer uso 43
6.2 Consejos para el ahorro de energía 43
6.3 Conexión de la nevera 44
6.4 Uso del controlador de la batería ..... 44
6.5 Uso de la nevera 45
6.6 Bloqueo de la tapa de la nevera 46
6.7 Ajustar la temperatura 46
6.8 Desconectar la nevera.... 47
6.9 Descongelar la nevera.... 47
6.10 Sustitución del fusible 47
7 Limpieza y mantenimiento 48
8 Garantía legal.... 48
9 Solución de averías 49
10 Eliminación de desechos 50
11 Datos técnicos .....51

1 Aclaración de los símbolos

¡ADVERTENCIA! Indicación de seguridad: su incumplimiento puede acarrear la muerte o graves lesiones.

¡ATENCIÓN! Indicación de seguridad: su incumplimiento puede acarrear lesiones.

¡AVISO! Su incumplimiento puede acarrear daños materiales y perjudicar el correcto funcionamiento del producto.

NOTA Información adicional para el manejo del producto.

2 Indicaciones de seguridad

2.1 Seguridad general

¡ADVERTENCIA!

• No ponga el aparato en funcionamiento si presenta desperfectos visibles.
• Si se daña el cable de conexión del aparato, éste deberá ser reemplazado por el fabricante, su servicio de atención al cliente o una persona cualificada para evitar así posibles peligros.
• Sólo personal especializado puede realizar reparaciones en el aparato. Las reparaciones realizadas indebidamente pueden dar lugar a situaciones de considerable peligro.
• Los niños mayores de 8 años y las personas de capacidad física, sensorial o mental disminuida, así como aquellas personas con falta de experiencia y/o conocimientos suficientes solo podrán utilizar este aparato si están vigilados o han sido instruidos respecto al uso seguro del aparato y a los posibles peligros que pueden emanar de él.
• Los niños solo podrán realizar las tareas de limpieza y mantenimiento bajo vigilancia.
• Los niños no están autorizados a jugar con el aparato.
• Se ha de vigilar a los niños para garantizar que no usen este aparato como juguete.
• Mantenga y utilice el aparato fuera del alcance de los niños menores de 8 años.
• No guarde en el aparato sustancias con peligro de explosión como, p. ej., atomizadores con gases combustibles.

¡ATENCIÓN!

• Desconecte el aparato de la red
• antes de realizar cualquier tarea de limpieza y mantenimiento;
• después de cada uso.
• Los alimentos sólo se pueden guardar en los envases originales o en recipientes adecuados.
• No utilice un alargador.

¡AVISO!

- Compare el valor de tensión indicado en la placa de características con el suministro de energía existente.

- Conecte el aparato únicamente del siguiente modo: - conecte el cable de alimentación CC a una caja de enchufe CC en el vehículo (por ejemplo mechero del vehículo) - o bien conecte el cable de alimentación de 120 V a la red de corriente alterna de 120 V

- No extraiga nunca la clavija de la caja de enchufe tirando del cable de conexión.

- Si la nevera está conectada a la caja de enchufe CC: Desconecte de la batería el aparato refrigerador u otros dispositivos consumidores si va a conectar un cargador rápido.

- Si la nevera está conectada a la caja de enchufe CC: Desconecte la conexión o apague el aparato cuando apague el motor. De lo contrario podrá descargarse la batería.

- Este aparato refrigerador no es apto para transportar sustancias corrosivas o disolventes.

- Este aislamiento de este aparato refrigerador contiene ciclopentanto inflamable. Los gases presentes en el material aislante requieren un proceso de eliminación especial. Elimine debidamente el aparato al final de su vida útil.

2.2 Seguridad durante el funcionamiento del aparato

¡ATENCIÓN!

- Antes de la puesta en funcionamiento, asegúrese de que el cable de alimentación y la clavija de enchufe estén secos.

¡AVISO!

- No utilice ningún aparato eléctrico dentro de la nevera, a no ser que el aparato en cuestión haya sido recomendado para ello por el fabricante.

- No coloque el aparato cerca de llamas vivas ni de otras fuentes de calor (calefacción, radiación directa del sol, estufas de gas, etc.).

•¡Peligro de sobrecalentamiento!

Asegúrese todo el tiempo de que el calor producido durante el funcionamiento se puede desalojar adecuadamente. Asegúrese de que el aparato guarda la suficiente distancia con las paredes u objetos, de forma que el aire pueda circular.

• Procure que no se obstruyan las ranuras de ventilación.
• No introduzca líquidos ni hielo en el contenedor interior.
• No sumerja nunca el aparato en agua.
• Proteja el aparato y los cables del calor y de la humedad.

3 Volumen de entrega

Cantidad Denominación

1 Nevera por compresor
1 Cable de conexión de corriente continua
1 Cable de conexión de corriente alterna
1 Instrucciones de uso

4 U s o a d e c u

La nevera es apta tanto para enfriar como para congelar los alimentos. El aparato también es apto para su funcionamiento en embarcaciones.

El aparato está diseñado para conectarlo a una caja de enchufe de 12 V--- o 24 V--- de la red de a bordo de un automóvil (por ejemplo, mechero del vehículo), de una embarcación o de una autocaravana o a una red de corriente alterna de 120 V\~.

¡ATENCIÓN! ¡Riesgo para la salud!

Compruebe si la potencia de refrigeración del aparato cumple las exigencias de los alimentos o medicamentos que desea enfriar.

5 Descripción del funcionamiento

En la nevera se pueden enfriar y mantener fríos los productos, así como congelar.

La refrigeración se realiza a través de un circuito de refrigeración con compresor que no requiere mantenimiento. El aislamiento exterior extrafuerte y el compresor de alto rendimiento garantizan una refrigeración especialmente rápida.

La nevera está prevista para un uso portátil.

Para su uso en embarcaciones, la nevera puede funcionar con un ángulo de escora constante de 30°.

5.1 Indicaciones relativas al funcionamiento

• Controlador de la batería de tres etapas para proteger la batería del vehículo
- La pantalla con indicación de temperatura se apaga automáticamente en caso de una tensión baja de la batería
- Ajuste de temperatura: Con dos pulsadores en pasos de 1 °C (2 °F)

5.2 Elementos de mando y de indicación

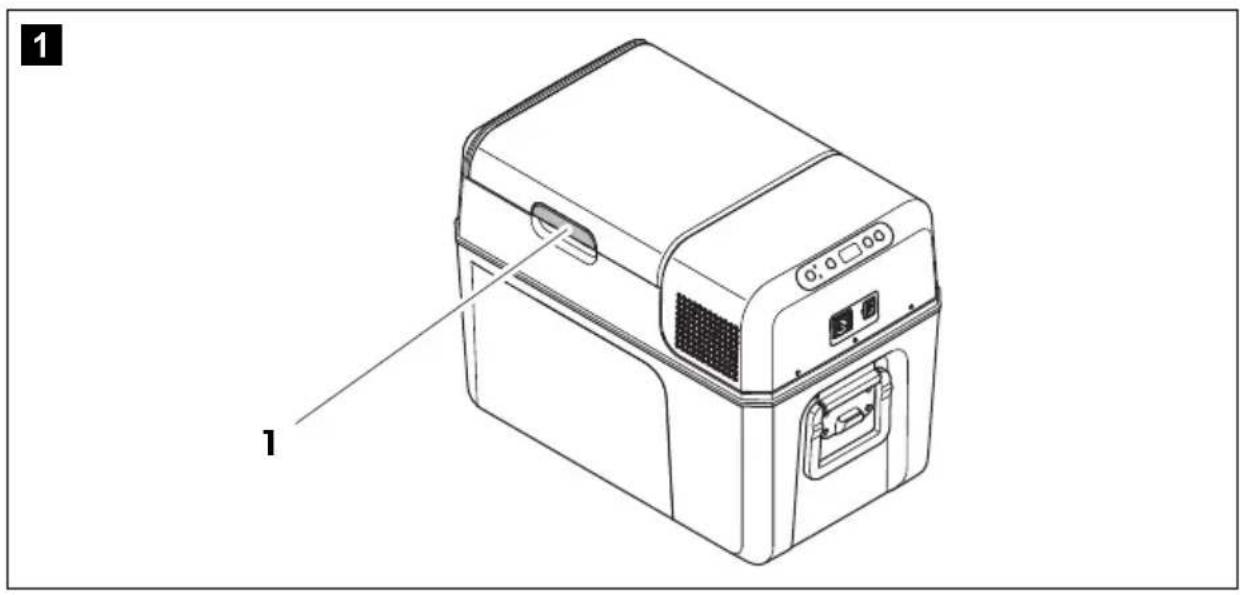

Bloqueo de la tapa: fig. 1 1, página 3

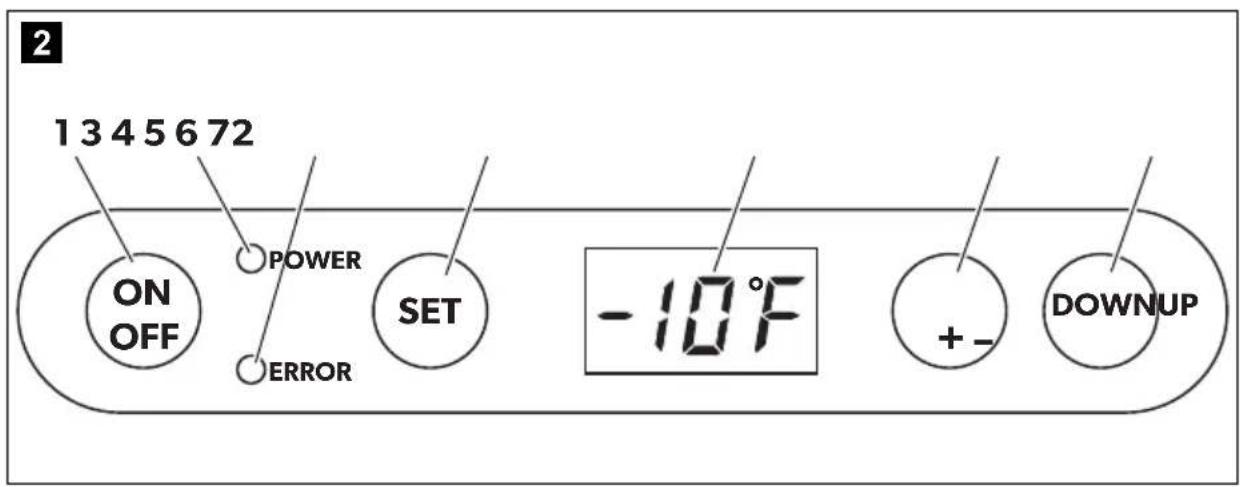

Panel de mando (fig. 2, página 3)

Pos. Denominación Explicación

1 ON OFF	Enciende o apaga la nevera cuando se pulsa la tecla durante uno o dos segundos
2 POWER Indicación del modo de funcionamiento
	LED iluminado en verde: el compresor está en marcha
	LED iluminado en naranja: el compresor está apagado
	LED parpadea en naranja: La pantalla se apaga automáticamente porque la ten-sión de la batería es baja
3 ERROR LED parpadea en rojo: el aparato conectado no está listo para funcionar
4 SET	Selecciona el modo de entrada de datos- ajuste de temperatura- indicación en °Celsius o °Fahrenheit- ajuste del controlador de la batería
5-	Display, indica la temperatura
6 "+"	Pulsando una vez, aumenta el valor de entrada
7 "-"	Pulsando una vez, disminuye el valor de entrada

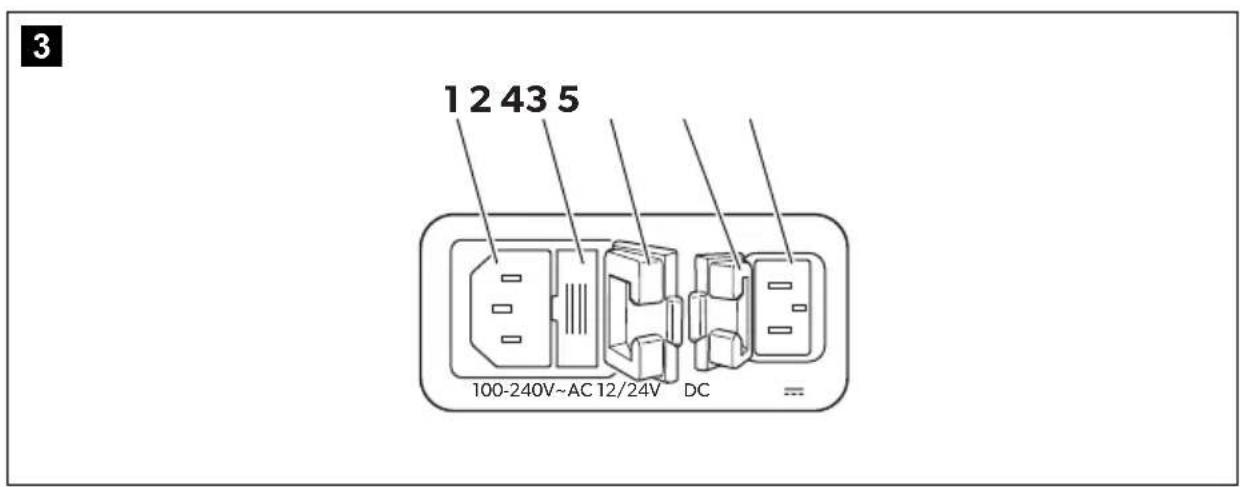

Conexiones (fig. 3, página 3):

Pos. Denominación

1	Conectores para la alimentación de corriente alterna
2	Portafusible
3	Cubierta de la toma de corriente alterna
4	Cubierta de la toma de corriente continua
5	Conectores para la alimentación de corriente continua

6 M a n e j o

6.1 Antes del primer uso

NOTA

Por razones de higiene, debería limpiar la nueva nevera por dentro y por fuera con un paño húmedo antes de ponerla en funcionamiento (véase también capítulo "Limpieza y mantenimiento" en la página 48).

Seleccionar la unidad de temperatura

Para la indicación de temperatura puede elegir entre °Celsius o °Fahrenheit. Para ello proceda de la siguiente manera:

▶ Encienda la nevera.
▶Pulse el botón "SET" dos veces.
▶Ajuste con las teclas "+" o "-" la unidad de temperatura °Celsius o °Fahrenheit.
√ El display indica durante unos segundos la unidad de temperatura ajustada. El display parpadea algunas veces antes de volver a mostrar la temperatura actual.

6.2 Consejos para el ahorro de energía

• Elija un lugar de montaje correctamente ventilado y protegido de la radiación solar.
• Antes de introducir alimentos calientes, deje que se enfríen.
• Evite abrir la nevera más de lo necesario.
• No deje la nevera abierta más tiempo del que sea necesario.
• Descongele la nevera cuando se forme una capa de escarcha.
• Evite utilizar temperaturas innecesariamente bajas.

6.3 Conexión de la nevera

La nevera se puede utilizar tanto con corriente continua como con corriente alterna.

¡AVISO! ¡Peligro de daños en el aparato!

Antes de cargar la batería con un cargador rápido, desconéctela de la nevera y de otros consumidores.

La sobretensión puede dañar el sistema electrónico del aparato.

Por motivos de seguridad, la nevera está equipada con una protección electrónica contra inversión de polaridad que la protege si no se respetala polaridad al conectarla a la batería y contra cortocircuitos.

Enchufe el cable de conexión de corriente continua en la toma de corriente continua y conéctelo a una caja de enchufe de corriente continua o...
▶...enchufe el cable de conexión de corriente alterna en la toma de corriente alterna y conéctelo a una caja de enchufe de corriente alterna.
Cierre las cubiertas de las tomas que no se utilicen para así evitar que se entre inintencionadamente en contacto con ellas. Además, así se evita también que penetre polvo, suciedad o agua en las tomas.

6.4 Uso del controlador de la batería

La nevera está equipada con un controlador de batería de varios niveles que evita que la batería del vehículo se descargue excesivamente cuando se utiliza la red de corriente continua.

En caso de poner en funcionamiento la nevera en el vehículo con el contacto apagado, ésta se desconectará automáticamente en cuanto descienda la tensión de alimentación por debajo del valor programable. La nevera vuelve a conectarse tan pronto como se cargue la batería y se alcance la tensión de alimentación de reconexión.

¡AVISO! ¡Peligro de daños en el aparato!

Al apagarse mediante el controlador de la batería la batería ya no dispone de su capacidad de carga completa, evite continuos arranques o poner en funcionamiento otros consumidores de corriente sin haber recargado la batería. Asegúrese de recargar la batería.

En el modo "HIGH" el controlador de batería se activa antes que en el nivel "LOW" y "MED" (véase la siguiente tabla).

Modo de controlador de la batería	LOW	MED	HIGH
Tensión de desconexión a 12 V	10,1 V	11,4 V	11,8 V
Tensión de reconexión a 12 V	11,1 V	12,2 V	12,6 V
Tensión de desconexión a 24 V	21,5 V	24,1 V	24,6 V
Tensión de reconexión a 24 V	23,0 V	25,3 V	26,2 V

Para cambiar el modo del controlador de la batería, proceda como sigue:

▶ Encienda la nevera.
▶Pulse el botón "SET" tres veces.
Ajuste con las teclas "+" o "-" el modo del controlador de la batería.
√ El display indica durante unos segundos el modo del controlador de la batería. El display parpadea algunas veces antes de volver a mostrar la temperatura actual.

NOTA

Cuando la nevera está alimentada por la batería de arranque, seleccione el modo de controlador de la batería "HIGH". Cuando la nevera está alimentada por la batería de abastecimiento, es suficiente el modo de controlador de la batería "LOW".

6.5 Uso de la nevera

¡AVISO! ¡Peligro de sobrecalentamiento!

Asegúrese todo el tiempo de que el calor producido durante el funcionamiento se pueda desalojar adecuadamente. Evite que se obstruyan las ranuras de ventilación. Asegúrese de que el aparato guarde la suficiente distancia con las paredes u objetos, de forma que el aire pueda circular.

▶Coloque la nevera sobre una base firme.

Procure que no se obstruyan las ranuras de ventilación y que el aire recalentado se evacue correctamente.

NOTA

Coloque la nevera como aparece representado (fig. 4, página 4). Si la nevera se pone en marcha situada en otra posición, podría dañar el aparato.

▶ Conecte la nevera, véase capítulo "Conexión de la nevera" en la página 44.

¡AVISO! ¡Peligro debido a temperatura demasiado baja!

Asegúrese de que en la nevera solo hay objetos o productos que puedan enfriarse a la temperatura seleccionada.

▶Pulse el botón "ON/OFF" durante uno o dos segundos.

√EI LED "POWER" se ilumina.

√ La pantalla se enciende e indica la temperatura de enfriado actual.

NOTA

La temperatura indicada se refiere al centro del compartimiento interior. La temperatura de otras partes puede ser diferente.

√ La nevera empezará a refrigerar el interior.

NOTA

Durante el funcionamiento con batería, la pantalla se apaga automáticamente si la tensión de la batería es baja. El LED "POWER" par-padea en naranja.

6.6 Bloqueo de la tapa de la nevera

▶ Levante el bloqueo (fig. 1 1, página 3) y cierre la tapa.

▶Suelte el bloqueo.

√El bloqueo encaja audiblemente y bloquea la nevera.

6.7 Ajustar la temperatura

▶Pulse el botón "SET" una vez.

▶Ajuste la temperatura de enfriamiento con las teclas "+" o "-"

√ La pantalla indica, durante unos segundos, la temperatura de enfriado ajustada. El display parpadea algunas veces antes de volver a mostrar la temperatura actual.

6.8 Desconectar la nevera

▶Vacíe la nevera.
▶Desconecte la nevera.
▶Desenchufe el cable de alimentación.

Si no va a usar la nevera durante un largo período de tiempo:

Deje la tapa de la nevera ligeramente abierta. De esta forma, evitará la aparición de olores.

6.9 Descongelar la nevera

Es posible que la humedad del aire se deposite en forma de escarcha en el evaporador o en el interior de la nevera, disminuyendo de este modo la potencia frigorífica. Descongele la nevera para evitarlo.

¡AVISO! ¡Peligro de daños en el aparato!

Nunca utilice herramientas duras o puntiagudas para retirar capas de hielo o soltar productos que se hayan adherido al congelarse.

Para descongelar la nevera, proceda como se indica a continuación:

▶Saque los productos del interior de la nevera.
En caso necesario, coloque los productos en otro refrigerador para mantenerlos fríos.
▶Desconecte el aparato.
▶Deje abierta la tapa de la nevera.
▶Seque con un paño el agua descongelada.

6.10 Sustitución del fusible

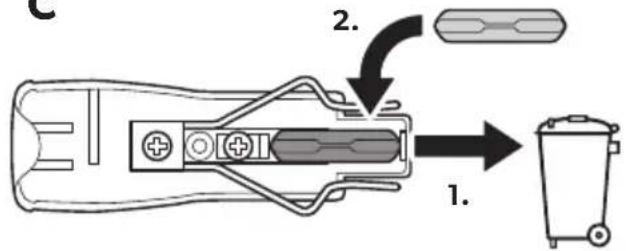

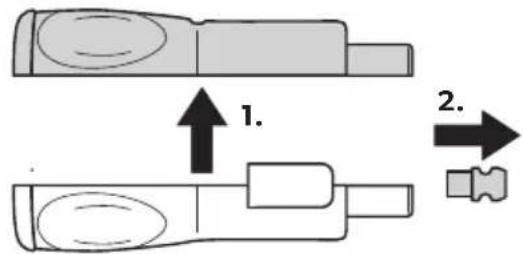

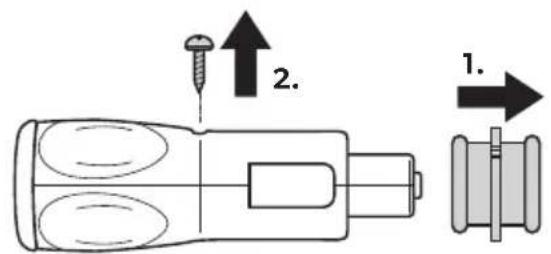

▶ Cambie el fusible (8 A 32 V) tal y como se representa (fig. 4, página 4).

7 Limpieza y mantenimiento

¡ADVERTENCIA!

Desconecte el aparato de la red antes de proceder con la limpieza o el mantenimiento del mismo.

¡AVISO! ¡Peligro de ocasionar daños materiales!

• Nunca limpie la nevera bajo el chorro de agua corriente ni inmersa en agua jabonosa.
• No emplee productos de limpieza corrosivos u objetos que puedan arañar o deteriorar el aparato durante su limpieza.

▶Limpie de vez en cuando el interior y el exterior de la nevera con un paño húmedo.
Asegúrese de que las aberturas de ventilación y desaireación del aparato están limpias de polvo para que se pueda evacuar el calor generado durante el funcionamiento y el aparato no resulte perjudicado.

8 Garantía legal

Rige el plazo de garantía legal. Si el producto presenta algún defecto, diríjase a la sucursal del fabricante de su país (ver direcciones en el dorso de estas instrucciones) o a su establecimiento especializado.

Para la tramitación de la reparación y de la garantía debe enviar también los siguientes documentos:

• una copia de la factura con fecha de compra,
• el motivo de la reclamación o una descripción de la avería.

9 Solución de averías

Avería Causa posible Propuesta de solución

La nevera no funciona, el LED "POWER" no se ilumina.	No hay tensión en la toma de corriente continua del vehículo.	En la mayoría de los vehículos debe estar conectado el interruptor de encendido para que la toma de corriente continua reciba tensión.
El aparato no enfría (la clavija está conectada, el LED "POWER" se ilumina).	Compresor averiado. Sólo un servicio de asistencia técnica autorizado puede realizar las reparaciones.
El aparato no enfría (la clavija está conectada, el LED "POWER" parpadea en naranja, la pantalla está apagada).	La tensión de batería no es suficiente.	Compruebe la batería y cárguela de ser necesario.
Para el funcionamiento en la toma de corriente continua: El encendido está conectado, pero la nevera no funciona y el LED "POWER" no se ilumina.	La caja de la toma de corriente continua está sucia y, en consecuencia, el contacto eléctrico es defectuoso.	Si la clavija se calienta demasiado en la toma de corriente continua, puede que sea necesario limpiar la caja de la toma o que el enchufe no se haya montado correctamente.
	El fusible del enchufe de corriente continua está fundido.	Cambie el fusible (8 A) del enchufe de corriente continua, véase capítulo "Sustitución del fusible" en la página 47.
	Se ha fundido el fusible del vehículo.	Cambie el fusible del enchufe de la toma de corriente continua del vehículo (normalmente 15 A) (consulte para ello el manual de instrucciones de su vehículo).
En la pantalla se indica un mensaje de error (por ejemplo, "Err1") y el aparato no enfría.	El aparato se ha apagado por un fallo interno.	Sólo un servicio de asistencia técnica autorizado puede realizar las reparaciones.

10 Eliminación de desechos

¡PELIGRO! Peligro de que los niños se queden atrapados

Antes de que deshacerse de su antigua nevera o congelador:

• extraiga los cajones.
• Deje las repisas puestas para evitar que los niños puedan acceder fácilmente al interior.

Deseche el material de embalaje en el contenedor de reciclaje correspondiente.

Cuando vaya a desechar definitivamente el producto, infórmese en el centro de reciclaje más cercano o en un comercio especializado sobre las normas pertinentes de eliminación de materiales.

11 Datos técnicos

	CC32 CC40
Tensión de conexión: 12/24 V---	120 V~, 60 Hz
Consumo de potencia:	5.5 A (12 V---)/2.2 A (24 V---)1.0 A (120 V~)
Potencia de refrigeración: +10 °C a -16 °C(+50 °F a +4 °F)
Volumen bruto: 32.5 | 40 l
Capacidad útil: 31 | 38 l
Temperatura ambiente: +16 °C a +32 °C(+61 °F a 90 °F)
Emissions de ruido:	49 dB(A)
Cantidad de refrigerante:	40 g	42 g
Equivalente a CO2:	0.057 t	0.060 t
Índice GWP:	1430	1430
Dimensiones (L x A x H):	584 x 365 x 407 mm(23" x 14.4" x 16")	584 x 365 x 446 mm(23" x 14.4" x 17.5")
Peso:	11.4 kg (25.1 lbs)	11.5 kg (25.4 lbs)

NOTA

En el caso de temperaturas ambiente superiores a +32 °C (+90 °F) ya no será posible alcanzar la temperatura mínima.

Inspección/Certificados:

El circuito de refrigeración contiene R134a.

Contiene gases de efecto invernadero fluorados

Aparato sellado herméticamente

AUSTRALIA

Dometic Mx, S. de R. L. de C. V.
