MANUAL DE USUARIO GT9 Pardini

ATENCIÓN! Normas de seguridad en el uso de las armas

SIEMPRE manipular las armas como si estuvieran cargadas

SIEMPRE accione el seguro después de cargar el arma

SIEMPRE use protección para los ojos y oídos

SIEMPRE guarde su arma de fuego limpia

SIEMPRE compruebe que la recamara este descargada

SIEMPRE guarde su arma de fuego y munición fuera del alcance de los niños

NUNCA apunte su arma de fuego a algo que no sea el blanco

NUNCA manipule un arma de fuego si ha bebido alcohol o tomado drogas.

LEA este manual y esté SEGURO que usted es totalmente competente en el manejo de su arma de fuego

Datos técnicos

SISTEMA DE CIERRE: Sistema Browing modificado. Ligero movimiento del cañón durante el desplaziamento de la corredera, asentamiento de acero con cierre de llave en la rampa del cañón.

ARMAZON: Construido de una sola pieza con máquinas de control numérico. Las características ergonómicas: 25 grados de ángulo en la empuñadura, el asiento alto (6,2 mm debajo de la guía de la corredera) permite un apoyo recto en la parte de atrás.

CORREDERA: Costruida en máquinas de control numérico, con una larga guía para mejorar su precisión y una amplia ventana de expulsión siempre segura.

MIRAS: Punto de mira intercambiable y alza micrométrica totalmente integrada en la corredera.

DISPARADOR: De simple acción, con posibilidad de ajustar el desenganche del disparador, el peso del 2° tiempo, el recorrido del disparador y el (trigger-stop) posdispavo.

SEGURO: De manejo ambidiestro con el pulgar, que bloquea el martillo y corredera.

ATENCION! Nunca ponga su dedo en el gatillo hasta que no este preparado para disparar!

PARA DISPARAR

1. Monte la corredera y accione la llave de retención de la misma
2. Iserte un cargador y asegúrese de que este enganchado correctamente
3. Accione la llave de la retención de la corredera, y ésta se deslizará bacia delante introduciendo un cartucho en la recámera
4. De esta manera la pistola esta lista para disparar, si no va a disparar inmediatamente, ponga el seguro de disparo

Regulación del disparador

Tornillo 1: Girando en sentido horario se alarga el recorrido del 2° tiempo, en sentido contrario disminuye. El tornillo interior regula el peso del 2° tiempo, girando en sentido horario aumenta el peso del segundo tiempo y en sentido contrario disminuye.

Tornillo 2: Girando en sentido de las agujas del reloj se disminuye el recorrido libre después de la salida del disparo. ATENCIÓN si se acorta demasiado la pistola no monta.

Tornillo 3: Sirve para modificar el recorrido del primer tiempo del disparador.

Tornillo 4: Regula el punto de desenganche (Trigger Stop).

ATENCION, LOS TORNILLOS 3 Y 4 SE RECOMIENDA SER MANIPULADOS SOLAMENTE POR EL FABRICANTE.

PARA DESCARGAR LA PISTOLA

1. Quitar el cargador presionando el botón de expulsión del mismo.
2. Deslice la corredera hacia atrás para extraer cualquier cartucho de la recámara.
3. Solamente después de haber verificado que no existe ningún cartucho en la recámara, puede deslizar la corredera hacia delante

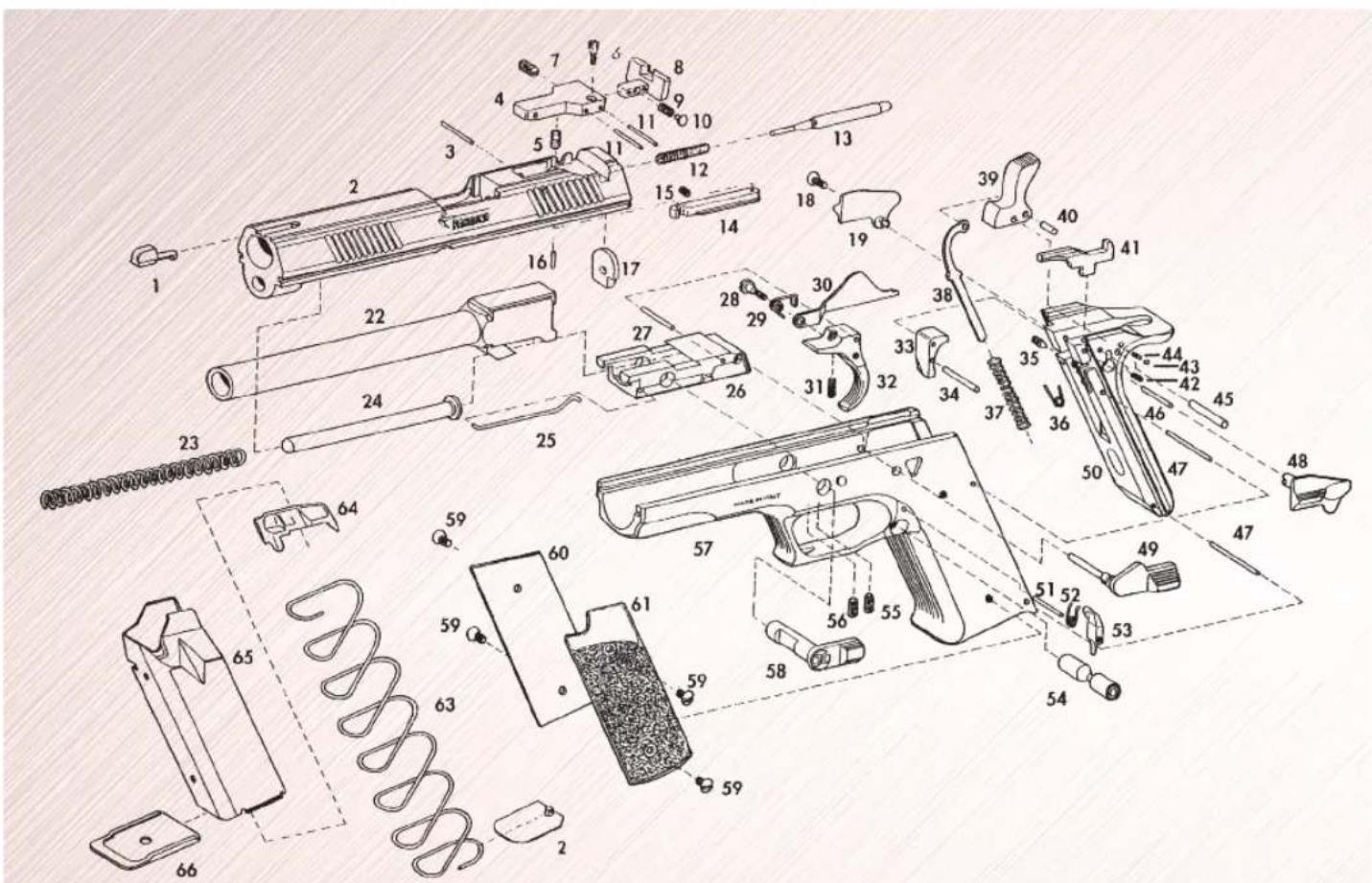

Desarme

1. Verificar que la pistola esta descargada
2. Quitar el cargador
3. Empuñar el arma como en la Fig. 1 apretar con el índice de la mano izquierda el pasador de la llave de desarme hasta hacerla desenganchar de la corredera de la pistola, luego con el pulgar de la mano izquierda rotar 90° hacia abajo la llave.
4. Deslizar la corredera hacia delante.
5. ATENCION: EL MUELLE ESTA COMPRIMIDO. Con el índice de la mano derecha apretar la guía- resorte para desenganchado del cañón, luego soltar lentamente el resorte como en la figura 3.
6. En los modelos con compensador desenganchar el mismo soltando los tornillos adecuados.
7. Extraer el cañón de la corredera como el figura 4.
8. Para volver a montar la pistola, proceder de manera inversa, teniendo en cuenta que el conjun to de la corredera ha de desplazarse un poco mas allá, de la posición de cierre, antes de llevar la llave de desarme a su posición original.

LIMPIEZA Y LUBRICACIÓN PC/GT:

Limpiar el cañón con una escobilla apropiada y luego con un paño. Para conseguir su perfecto funcionamento y máxima precisión cerciorarse que todo el plomo desaparezca. Poner una gota de aceite en los puntos de contacto entre el armazón y el obturador usando un simple lubrificante sin aditivos ni disolventes. En el mecanismo de disparo no usar ningún tipo de aceite ni disolvente. Cada 2.500 disparos extraer y limpiar al cargador
