Tipo de producto	Horno empotrable
Capacidad	70 L
Alimentación	220-240 V, 50/60 Hz, 20 A
Temperatura máxima	275 °C
Funciones de cocción	Descongelación, Turbo, Cocción estática, Ventilador, Grill, Grill rápido, Doble grill ventilado, Limpieza pirólisis
Funciones especiales	Booster (precalentamiento rápido), Temporizador, Bloqueo
Tipo de control	Táctil con pantalla digital
Limpieza	Pirólisis con esmalte resistente a altas temperaturas
Iluminación interior	Lámpara E13, 25 W, 230 V
Seguridad	Bloqueo automático de la puerta en pirólisis, bloqueo de controles, apagado automático
Accesorios incluidos	Rejilla, bandeja poco profunda, bandeja profunda
Dimensiones (An x Al x Pr)	Aproximadamente 59.5 x 59.5 x 56 cm
Peso neto	Aproximadamente 35 kg

Preguntas frecuentes - KA-70V19BM2-EU SHARP

¿Cómo ajustar la hora en el horno?

Encienda el horno tocando el botón ENCENDIDO/APAGADO durante 2 segundos. Toque luego el botón MODO hasta que el símbolo de la hora parpadee. Use los botones MÁS y MENOS para ajustar la hora. Confirme tocando nuevamente MODO.

¿Cómo usar la función pirólisis?

Retire todos los accesorios del horno y limpie los residuos excesivos. Asegúrese de que la puerta esté cerrada. Seleccione la función Limpieza pirólisis mediante el botón P. La temperatura sube a aproximadamente 475 °C para quemar los residuos. La puerta se bloquea automáticamente. Una vez finalizado el ciclo, espere a que se enfríe antes de abrir la puerta.

¿Qué hacer si el horno no calienta?

Verifique primero que el horno esté enchufado y que la alimentación eléctrica funcione. Asegúrese de que la temperatura esté ajustada correctamente con los botones MÁS y MENOS. Si el problema persiste, contacte a un centro de servicio autorizado.

¿Cómo reemplazar la lámpara del horno?

Desenchufe el horno y déjelo enfriar. La lámpara es de tipo E13, 300°C, 230V, 25W. Retire la cubierta de la lámpara, desenrosque la bombilla vieja y reemplácela por una nueva. Vuelva a colocar la cubierta. El reemplazo debe ser realizado por un técnico autorizado si no está calificado.

¿Cómo activar el bloqueo de controles?

Toque el botón BLOQUEO durante 2 segundos hasta que el símbolo de bloqueo se muestre. Para desactivar, toque nuevamente el mismo botón durante 2 segundos. Cuando el bloqueo esté activo, solo el botón ENCENDIDO/APAGADO funciona.

¿Cuál es la temperatura máxima del horno?

La temperatura máxima que se puede ajustar es de 275 °C. Algunas funciones como el grill pueden estar limitadas a 190 °C.

¿Puedo usar recipientes de vidrio en el horno?

Sí, puede usar recipientes de vidrio resistente al calor, así como recipientes de silicona y bandejas de horno adecuadas. No coloque un recipiente caliente directamente sobre una superficie fría para evitar que se rompa. Déjelo enfriar sobre un paño seco.

¿Cómo limpiar el interior del horno?

Desenchufe el horno y espere a que se enfríe. Use un paño suave y agua jabonosa para limpiar después de cada uso. Para una limpieza profunda, use la función pirólisis. No use productos abrasivos, lana metálica ni limpiador a vapor.

¿Cómo usar la función Booster?

La función Booster reduce el tiempo de precalentamiento. Seleccione una función compatible (Turbo, Ventilación, etc.) y toque el botón BOOSTER antes de iniciar la cocción. Úsela solo para precalentamiento, no para cocinar.

¿Cómo ajustar el temporizador de fin de cocción?

En modo ESPERA o EN FUNCIONAMIENTO, toque el botón MODO hasta que el símbolo Temporizador de fin de cocción aparezca. Ajuste la duración con los botones MÁS y MENOS. La alarma sonora sonará al final. Presione cualquier botón para detenerla.

MANUAL DE USUARIO KA-70V19BM2-EU SHARP

ES-Declaración de conformidad

Declaramos que nuestros productos cumplen con las Directivas Europeas, Decisiones y Regulaciones aplicables y los requisitos enumerados en dichas normativas.

Nuestro objetivo es ofrecerle productos de alta calidad que superen sus expectativas. Su electrodoméstico se ha fabricado en instalaciones modernas y ha sido sometido, en particular, a pruebas de calidad. Este manual se ha preparado para ayudarle a utilizar su electrodoméstico, que se ha fabricado con la tecnología más reciente, con confianza y con la máxima eficiencia. Antes de usar el electrodoméstico, lea atentamente esta guía, que incluye información básica sobre la instalación, el mantenimiento y el uso del producto de forma segura. Póngase en contacto con el centro de servicio técnico autorizado más cercano para instalar su producto.

Índices

Presentación y dimensiones del producto

Advertencias

Preparación para la instalación y el uso

Uso del horno

Limpieza y mantenimiento del producto

Servicio técnico y transporte

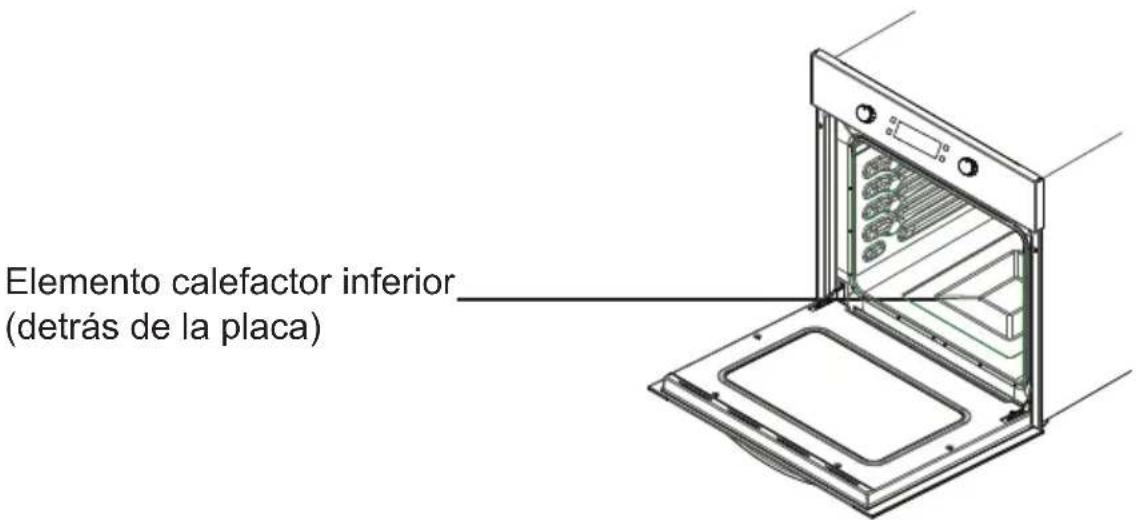

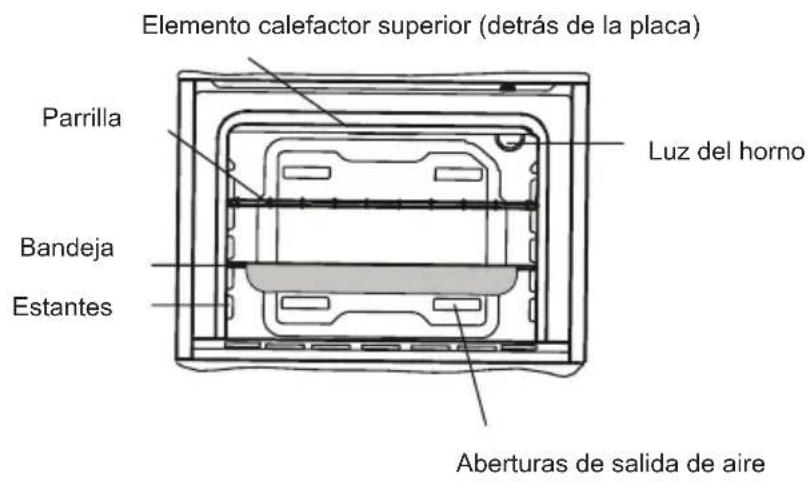

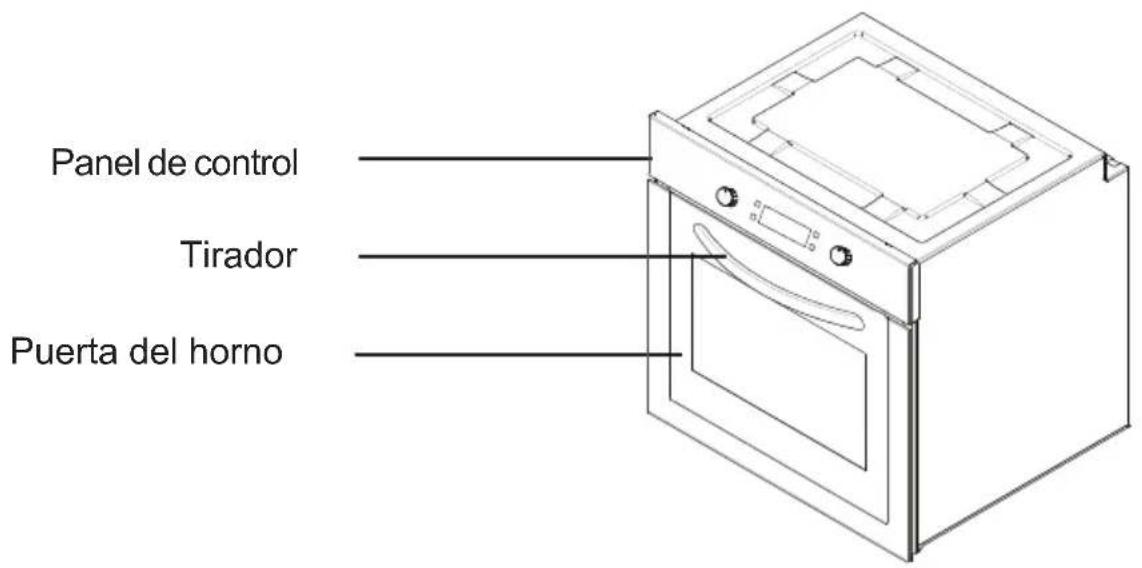

PRESENTACIÓN Y DIMENSIONES DEL PRODUCTO

ADVERTENCIAS DE SEGURIDAD

LEA ESTAS INSTRUCCIONES ATENTAMENTE Y EN SU TOTALIDAD ANTES DE USAR EL ELECTRODOMÉSTICO. GUÁRDELAS EN UN LUGAR ADECUADO PARA CONSULTARLAS EN CASO NECESARIO.

ESTE MANUAL SE HA PREPARADO PARA MÁS DE UN MODELO. ES POSIBLE QUE SU ELECTRODOMÉSTICO NO TENGA ALGUNAS DE LAS FUNCIONES EXPLICADAS EN ESTE MANUAL. PRESTE ATENCIÓN A LAS EXPRESIONES QUE CONTIENEN NÚMEROS MIENTRAS LEE EL MANUAL DE INSTRUCCIONES.

Advertencias de seguridad generales

• Este electrodoméstico puede ser utilizado por niños a partir de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimientos, si cuentan con supervisión o han recibido instrucciones sobre el uso del electrodoméstico de forma segura y entienden el riesgo que conlleva. Los niños no deben jugar con el electrodoméstico. La

limpieza y el mantenimiento por parte del usuario no deben ser realizados por niños sin supervisión.

• ADVERTENCIA: El electrodoméstico y sus piezas accesibles se calientan al usarlos. Debe prestar atención para evitar tocar los elementos que se calientan. Se debe mantener alejados a los niños menores de 8 años a menos que estén supervisados continuamente.
• ADVERTENCIA: Peligro de incendio: no coloque objetos encima de las superficies de cocción.
• ADVERTENCIA: Si la superficie está agrietada, desconecte el dispositivo para evitar la posibilidad de sufrir una descarga eléctrica.
• El electrodoméstico no debe ser utilizado con un temporizador externo o un sistema

de mando a distancia independiente.

• El electrodoméstico se calienta al usarlo. Debe prestar atención para evitar tocar los elementos que se calientan en el interior del horno.
• Mientras se usa el electrodoméstico, los tiradores que se sujetan normalmente durante poco tiempo se pueden calentar.
• No utilice productos de limpieza abrasivos ni rascadores metálicos afilados para limpiar el cristal de la puerta del horno u otras superficies, ya que pueden rayar la superficie y esto provocaría que el cristal se rompa o se dañe la superficie.
• No utilice limpiadores a vapor para limpiar el electrodoméstico.
• ADVERTENCIA: Asegúrese de que el electrodoméstico está apagado antes de

cambiar la bombilla para evitar la posibilidad de sufrir una descarga eléctrica. - PRECAUCIÓN: Las piezas a las que se pueda acceder pueden calentarse cuando se utilicen las funciones de cocción o parrilla. Mantenga alejados a los niños. - El electrodoméstico se ha fabricado de conformidad con todos los estándares y normas locales e internacionales aplicables. - Los trabajos de mantenimiento y reparación deben ser llevados a cabo exclusivamente por técnicos autorizados. Los trabajos de instalación y reparación llevados a cabo por técnicos no autorizados pueden ponerle en peligro. Es peligroso realizar cualquier alteración o modificación de las especificaciones del electrodoméstico. - Antes de instalar el producto, asegúrese de que las condiciones de distribución locales (como tipo de gas y presión de gas, o tensión y frecuencia de la electricidad) y los requisitos del electrodoméstico sean compatibles. Los requisitos de este electrodoméstico se indican en la etiqueta. - PRECAUCIÓN: Este electrodoméstico se ha diseñado exclusivamente para cocinar alimentos y se le debe dar exclusivamente un uso doméstico e interior.

No se debe utilizar con ningún otro fin ni con ninguna otra aplicación como, por ejemplo, un uso no doméstico, en un entorno comercial o para calentar una habitación.

• No intente levantar o mover el electrodoméstico agarrando el tirador de la puerta.
• Se han tomado todas las medidas de seguridad posibles para garantizar su seguridad. Como el cristal se puede romper, deben tener cuidado al limpiar el producto para evitar rayarlo. Evite golpear el cristal con accesorios.
• Asegúrese de que el cable eléctrico no se quede atrapado durante la instalación. Si el cable eléctrico resulta dañado, debe ser reemplazado por el fabricante, su agente de servicio técnico o otra persona con cualificaciones similares para evitar peligros.
• Mientras la puerta del horno está abierta, no permita que los niños se suban a ella o se sienten encima.

Advertencias relativas a la instalación

• No utilice el electrodoméstico antes de instalarlo completamente.
• El electrodoméstico debe ser instalado por un técnico autorizado, que debe ponerlo en marcha. El fabricante no asume ningún tipo de responsabilidad por los daños que se puedan derivar de una colocación y una instalación incorrectas por parte de personas no autorizadas.
• Al desembalar el electrodoméstico, asegúrese de que no haya sufrido daños durante el transporte. Si observara cualquier defecto, no use el electrodoméstico y póngase en contacto de inmediato con un agente del servicio técnico autorizado. Como los materiales

utilizados en el embalaje (nylon, grapas, poliestireno, etc.) pueden provocar daños a los niños, dichos materiales se deben recoger y eliminar de inmediato.

Proteja el electrodoméstico de los efectos atmosféricos. No debe exponerlo a dichos efectos, como el sol, la lluvia, la nieve, etc. - Los materiales que rodean el electrodoméstico (encimera) deben ser resistentes a una temperatura mínima de 100°C.

Durante el uso

• La primera vez que ponga en marcha el horno, notará un cierto olor debido a los materiales de aislamiento y los elementos calefactores. Por este motivo, antes de usar el horno, póngalo en marcha vacío a la temperatura máxima durante 45 minutos. Además, tendrá que ventilar adecuadamente el lugar en el que haya instalado el horno.
• Mientras se usa el horno, sus superficies exteriores e interiores se calientan. Cuando abra la puerta del horno, apártese para evitar el vapor caliente que sale del horno; podría sufrir quemaduras.
• No coloque materiales inflamables o combustibles sobre el electrodoméstico o cerca del mismo mientras esté funcionando.
• Utilice siempre manoplas de horno para retirar y cambiar los alimentos en el horno.
• No deje la placa sin supervisión mientras esté friendo con aceites sólidos o líquidos, ya que podrían arder debido a un calentamiento extremo. Nunca debe echar agua a las llamas provocadas por aceites. Cubra la sartén o la freidora con su tapa para ahogar la llama que se haya producido en

ese caso y apague la placa.

• Si no va a utilizar el electrodoméstico durante mucho tiempo, desenchúfelo. Mantenga desconectado el control principal. Además, cuando no vaya a usar el electrodoméstico, cierre la llave del gas.
• Asegúrese de que los botones de control del electrodoméstico siempre estén en la posición "0" (parada) cuando no se esté utilizando. Las bandejas se inclinan al tirar de ellas hacia fuera; tenga cuidado para evitar derrames de líquidos calientes.
• Cuando la puerta o el cajón del horno estén abiertos, no deje nada en el interior; podría desequilibrar el electrodoméstico o romper la tapa.
• No coloque objetos pesados o inflamables (nylon, bolsas de plástico, papel, trapos, etc.) en el cajón. Esto incluye recipientes de cocina con accesorios de plástico (p. ej., mangos).
• No cuelgue toallas, trapos de cocina o prendas de ropa del electrodoméstico o de sus tiradores.
• Durante la limpieza y el mantenimiento
• Siempre debe apagar el electrodoméstico antes de realizar operaciones de limpieza o mantenimiento. Puede hacerlo desenchufando el electrodoméstico o apagando los interruptores principales.
• No extraiga los botones de control para limpiar el panel de control.
• PARA MANTENER LA EFICIENCIA Y LA SEGURIDAD DEL ELECTRODOMÉSTICO, LE RECOMENDAMOS QUE UTILICE SIEMPRE PIEZAS DE RECAMBIO ORIGINALES Y QUE ACUDA EXCLUSIVAMENTE A NUESTROS AGENTES DE SERVICIO TÉCNICO AUTORIZADOS EN CASO NECESARIO.

PREPARACIÓN PARA LA INSTALACIÓN Y EL USO

Este horno moderno, funcional y práctico, se ha fabricado con las piezas y los materiales de la mayor calidad, y satisfará todas sus necesidades. Asegúrese de leer el manual para conseguir unos resultados adecuados y no experimentar ningún problema en el futuro. La información que se indica a continuación contiene normas necesarias para colocar el electrodoméstico y realizar las tareas de servicio correctamente. Es imprescindible leer esta información, en particular por parte del técnico que vaya a colocar el electrodoméstico.

PÓNGASE EN CONTACTO CON EL SERVICIO TÉCNICO AUTORIZADO PARA INSTALAR EL HORNO.

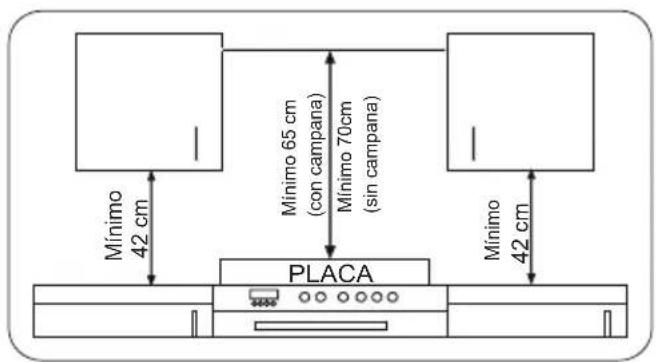

SELECCIÓN DE LA UBICACIÓN DEL HORNO

• Hay varios aspectos a los que hay que prestar atención a la hora de seleccionar la ubicación del horno. Asegúrese de tener en cuenta las recomendaciones que indicamos a continuación para evitar problemas y situaciones peligrosas que puedan ocurrir posteriormente.
• A la hora de seleccionar la ubicación del horno, se debe prestar atención para asegurar que no haya materiales inflamables o combustibles cerca del horno, como cortinas, aceite, trapos, etc., que puedan arder rápidamente.
• El mobiliario que rodea al horno debe estar hecho de materiales resistentes a una temperatura superior a 50°C por encima de la temperatura ambiente.

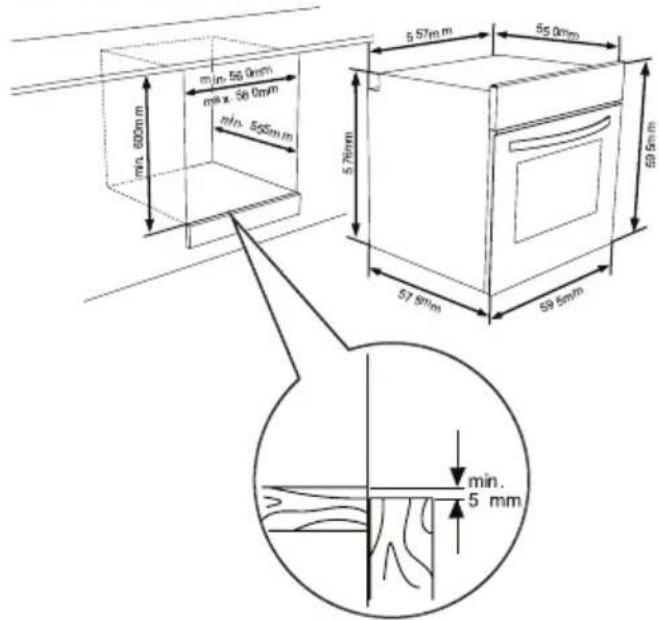

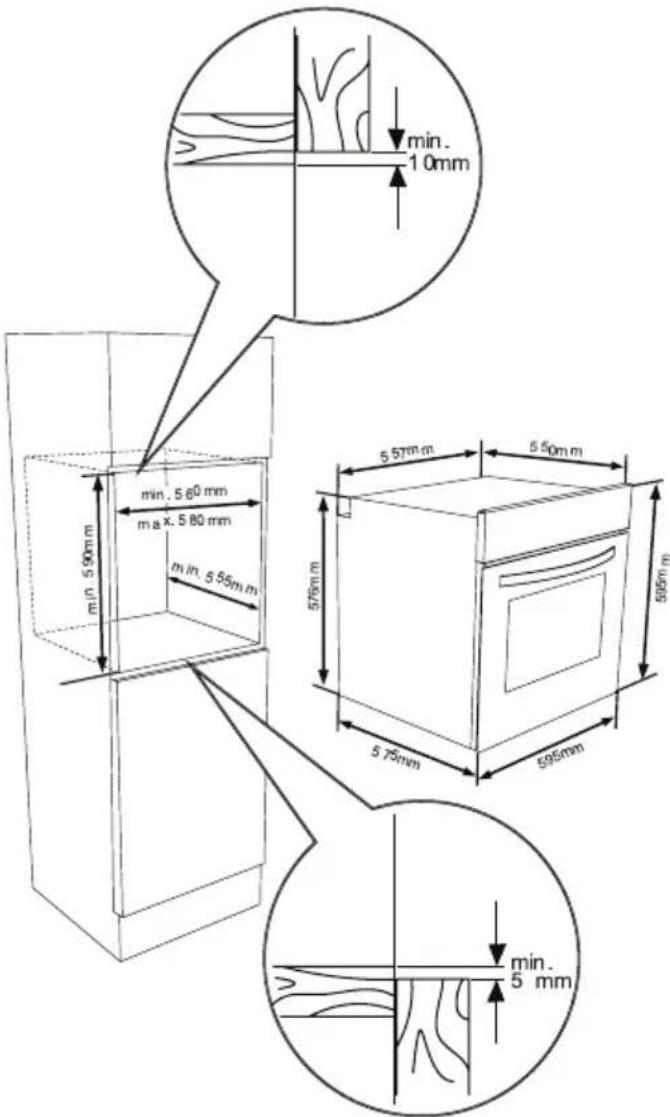

En la figura 1 se muestran los cambios necesarios en los armarios de pared y los extractores que se encontrarán por encima del producto combinado integrado, así como las alturas mínimas del tablero del horno. Por consiguiente, el extractor debe encontrarse a una altura mínima de 65 cm de la tabla de la placa. Si no hay extractor, la altura no debe ser inferior a 70 cm.

INSTALACIÓN DEL HORNO INTEGRADO

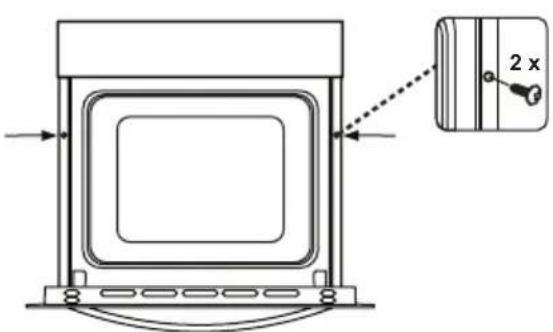

Introduzca el horno en el armario empujándolo. Abra la puerta del horno e introduzca dos tornillos en los orificios que se encontrarán en la estructura del horno. Mientras la estructura del producto toque la superficie de madera del armario, apriete los tornillos.

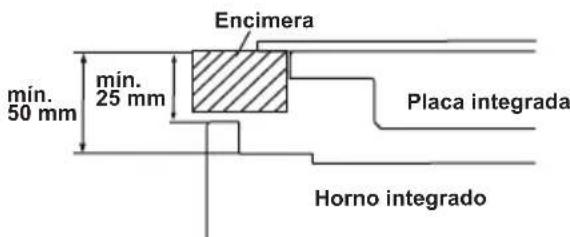

Si el horno se instala debajo de una placa, la distancia entre la encimera y el panel superior del horno debe ser de 50 mm como mínimo, y la distancia entre la encimera y la parte superior del panel de control debe ser de 25 mm como mínimo.

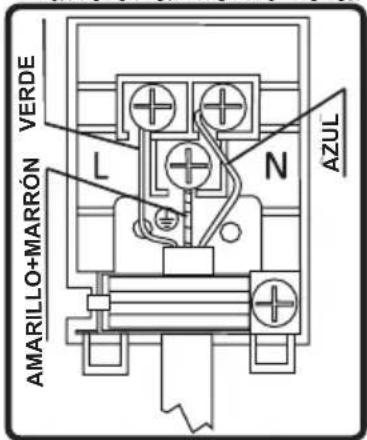

CABLEADO Y SEGURIDAD DEL HORNO INTEGRADO

Durante el cableado se deben seguir rigurosamente las instrucciones que aparecen a continuación:

• El cable de toma a tierra debe conectarse mediante el tornillo que tiene la marca de toma a tierra. La conexión del cable eléctrico debe hacerse como se indica en la figura 6. Si no hay ninguna toma a tierra de conformidad con la normativa en el entorno de instalación, llame de inmediato al servicio técnico autorizado.
• La toma a tierra debe estar cerca del electrodoméstico. No utilice nunca un cable alargador.
• El cable eléctrico no debe estar en contacto con la superficie caliente del producto.
• En caso de que el cable eléctrico esté dañado, asegúrese de llamar al servicio técnico autorizado. El cable debe ser reemplazado por el servicio técnico autorizado.
• El cableado debe ser realizado por el servicio técnico autorizado. Se debe utilizar un cable eléctrico de tipo H05VV-F.
• Los cables defectuosos pueden provocar daños en el electrodoméstico. Esos daños no están cubiertos por la

garantía.

• El electrodoméstico se ha diseñado para funcionar con una corriente de 220-240 V. Si la corriente eléctrica es distinta a la indicada, llama de inmediato al servicio técnico autorizado.
• El fabricante declara que no asumirá ningún tipo de responsabilidad por daños y pérdidas derivados del incumplimiento de las normas de seguridad.
• El cableado debe ser realizado por el servicio técnico autorizado. El electrodoméstico se ha
• diseñado para funcionar con una corriente de 220-240 V. Si la corriente eléctrica es distinta a la indicada, llama de inmediato al servicio técnico autorizado. El electrodoméstico se ha diseñado para usarlo con un enchufe o con una conexión fija a la corriente. Debe instalar un interruptor bipolar entre el producto y la corriente eléctrica (red), con una separación mínima de 3 mm entre los contactos del interruptor. (Tensión nominal de 20 A, tipo de funcionamiento bajo).

3.4. ADVERTENCIAS Y PRECAUCIONES GENERALES

Su electrodoméstico se ha fabricado de conformidad con las instrucciones de seguridad relevantes para los dispositivos eléctricos. Los trabajos de mantenimiento y reparación deben ser llevados a cabo exclusivamente por técnicos autorizados que hayan recibido formación de la Empresa fabricante. Los trabajos de instalación y reparación que se lleven a cabo sin respetar las normas pueden resultar peligrosos.

Sus equipos eléctricos. Los trabajos de mantenimiento y reparación deben ser llevados a cabo exclusivamente por técnicos autorizados que hayan recibido formación de la empresa fabricante. Los trabajos de instalación y reparación que se lleven a cabo sin respetar las normas pueden resultar peligrosos.

La superficie exterior se calienta cuando el electrodoméstico está en marcha. Los elementos que calientan la superficie interior del horno y el vapor que sale están extremadamente calientes. Estas partes seguirán conservando su calor también después de que se apague el electrodoméstico. Nunca debe tocar las superficies calientes. Mantenga a los niños alejados del electrodoméstico.

Para cocinar en el horno debe ajustar los botones de ajuste de funciones de hora y de temperatura, y tiene que programar el temporizador de hora. De lo contrario, el horno no funciona.

No coloque nada en la puerta del horno si está abierta; podría alterar el equilibrio del electrodoméstico o romper la puerta.

Desenchufe el electrodoméstico cuando no está en marcha.

Proteja el electrodoméstico de los efectos atmosféricos. No debe dejarlo expuesto al sol, la lluvia, la nieve, el polvo, etc.

Funciones del horno

Las unidades del horno pueden variar según el modelo del producto.

• Las unidades de hora pueden variar según el modelo del producto.

Las luces de advertencia del horno se encenderán y el ventilador se pondrá en marcha.

Las luces de advertencia del horno se encenderán y el ventilador se pondrá en marcha.

Para utilizar la función de descongelación, tome los alimentos congelados y colóquelos en el horno, en una bandeja colocada en la tercera ranura empezando por abajo. Se recomienda que coloque una bandeja debajo de los alimentos que se vayan a descongelar, para recoger el agua acumulada bajo el hielo que se derrite. Esta función no cocinará ni horneará los alimentos; solo servirá para descongelarlos.

Función turbo

El termostato y las luces de advertencia del horno se encenderán y el elemento calefactor de la parrilla y el ventilador se pondrán en marcha.

La función turbo dispersa el calor de manera uniforme. Todos los alimentos colocados en todas las bandejas se cocinarán de manera uniforme. Se recomienda precalentar el horno durante unos 10 minutos.

Función de cocción estática:

El termostato y las luces de advertencia del horno se encenderán y los elementos calefactores inferior y superior se pondrán en marcha. La función de cocción estática emite calor, lo que garantiza que se cocine tanto la parte inferior como la superior de los alimentos. Este resulta ideal para hacer bollería, pasteles, pasta al horno, lasaña y pizza. Se recomienda precalentar el horno durante 10 minutos y es

mejor cocinar solo en una altura a la vez con esta función.

Función de ventilador:

El termostato y las luces de advertencia del horno se encenderán y los elementos calefactores superior e inferior y el ventilador se pondrán en marcha.

Esta función es idónea para obtener resultados al hacer bollería. La cocción es realizada por los elementos calefactores inferior y superior del horno, y por el ventilador, que hace circular el aire, lo que aportará un ligero efecto de parrilla a los alimentos. Se recomienda precalentar el horno durante unos 10 minutos.

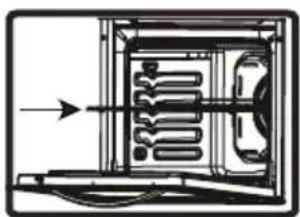

Función de parrilla:

El termostato y las luces de advertencia del horno se encenderán y el elemento calefactor de la parrilla se pondrá en marcha. Esta función se usa para asar y tostar alimentos; utilice las alturas superiores del horno. Ponga un poco de aceite en la parrilla para impedir que los alimentos se adhieran y coloque los alimentos en el centro de la parrilla. Coloque siempre una bandeja debajo para recoger las posibles gotas de aceite o grasa. Se recomienda precalentar el horno durante unos 10 minutos. Advertencia: Al utilizar la parrilla, la puerta del horno debe estar cerrada y la temperatura debe ajustarse a 190°C.

Función de parrilla rápida:

El termostato y las luces de advertencia del horno se encenderán y los elementos calefactores superior y de la parrilla se pondrán en marcha. Esta función se usa para asar con más rapidez y para abarcar una mayor superficie, por ejemplo, para asar carne; use las alturas superiores del

horno. Ponga un poco de aceite en la parrilla para impedir que los alimentos se adhieran y coloque los alimentos en el centro de la parrilla. Coloque siempre una bandeja debajo para recoger las posibles gotas de aceite o grasa. Se recomienda precalentar el horno durante unos 10 minutos. Advertencia: Al utilizar la parrilla, la puerta del horno debe estar cerrada y la temperatura debe ajustarse a 190°C.

Función doble de parrilla y ventilador:

El termostato y las luces de advertencia del horno se encenderán y los elementos calefactores superior y de la parrilla y el ventilador se pondrán en marcha.

Esta función se utiliza para cocinar más rápidamente a la parrilla o alimentos más gruesos, así como para cubrir una superficie más grande. Tanto el elemento calefactor superior como la parrilla se pondrán en marcha, así como el ventilador, para garantizar una cocción uniforme.

Utilice las bandejas superiores del horno. Ponga un poco de aceite en la parrilla para impedir que los alimentos se adhieran y coloque los alimentos en el centro de la parrilla. Coloque siempre una bandeja debajo para recoger las posibles gotas de aceite o grasa. Se recomienda precalentar el horno durante unos 10 minutos.

Advertencia: Al utilizar la parrilla, la puerta del horno debe estar cerrada y la temperatura debe ajustarse a 190 °C.

Función de limpieza pirolítica

Esta función le permite limpiar a fondo la cavidad del horno.

ADVERTENCIA:

• Antes de activar la función de limpieza pirolítica, retire todos los residuos de alimentos importantes y asegúrese de que el horno esté vacío. No deje nada en la cavidad del horno (p. ej., parrillas, bandeja plana, bandeja honda, etc.), ya que el proceso podría dañarlos.
• Antes de activar la función de limpieza pirolítica, retire todas las baldas de metal y los soportes de baldas (si es el caso).
• Asegúrese de que la puerta del horno esté cerrada antes de activar la función de limpieza pirolítica.
• La puerta del horno se bloqueará cuando se inicie la función pirolítica.
• Cuando la función de limpieza está activada, es aconsejable no utilizar un quemador montado sobre el horno, ya que podría causar sobrecalentamiento y dañar ambos electrodomésticos.
• Durante el ciclo de limpieza pirolítico, el horno se calienta. Debe mantenerse a los niños alejados hasta que se enfríe.
• Al final del proceso de limpieza pirolítico, la pantalla muestra la hora del día.

Limpieza pirolítica

• La cavidad del horno está recubierta con una capa de esmalte especial resistente a altas temperaturas.
• Durante la operación de limpieza pirolítica, la temperatura interior del horno alcanza los 475 °C para quemar los residuos de comida. Por motivos de

seguridad, la puerta del horno se bloquea automáticamente durante la operación de limpieza pirolítica.

• Al completarse la operación de limpieza, la puerta del horno permanecerá bloqueada hasta que la cavidad del horno se enfríe.
• El ventilador de refrigeración funciona hasta que el horno se enfría. Tras cocinar, resulta aconsejable retirar todos los residuos de comida con una esponja húmeda.
• Resulta aconsejable limpiar el horno con una esponja humedecida en agua caliente tras cada ciclo de limpieza pirolítica.
• Durante la operación de limpieza pirolítica, se despide cierto olor y humos como consecuencia de la destrucción de residuos de alimentos. Esto es normal. Los humos desprendidos por la operación de limpieza pueden resultar letales para los pájaros y especialmente molestos para los niños y las mascotas, por lo que resulta aconsejable trasladarlos a otra habitación hasta que se complete la limpieza. Durante la operación pirolítica, la habitación en la que está instalado el horno debe ventilarse suficientemente y la puerta de la casa debe cerrarse para evitar la transmisión de olores y humos a otras habitaciones.

AHORRO DE ENERGÍA

Minimice la cantidad de líquido o grasa para reducir los tiempos de cocción.

La puerta del horno no se debe abrir con frecuencia durante la cocción.

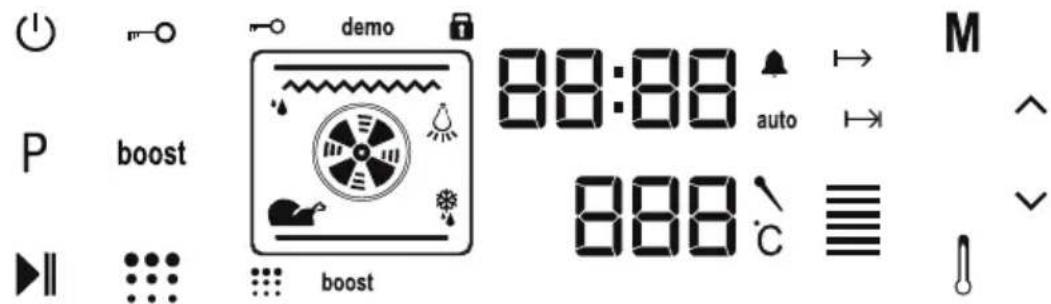

Uso del temporizador totalmente táctil de control de pirólisis

Descricciones de los modelos
O	Encendido / apagado	mO	Bloqueo de teclado	^	Más
P	Selección de funciona Boostes	boostos		√
II	Inicio / Pausa Termostatotaldicho	Indicador de temperatura	888
M	Modo	88:88	Indicador de tiempo	***	Limpieza pirolítica

La unidad de control se apagará pasados 5 minutos si no se selecciona ni cambia ninguna función.

El aparato se opera mediante el uso de sensores de control táctiles. Las funciones se controlan tocando los campos de los sensores.

Cuando use un control, asegúrese de que toca correctamente el campo del sensor. Si el toque es muy plano o pequeño, los sensores no funcionarán correctamente.

El ventilador de refrigeración se encenderá automáticamente para mantener frías las superficies del aparato. El ventilador seguirá funcionando hasta que se apague automáticamente, incluso si se ha apagado el horno.

Selección de sistemas del horno

Toque el botón táctil de ENC./APAG. durante 2 segundos para encender la unidad de control. El horno entra en modo "WAIT" (ESPERA). Durante este modo puede seleccionar las funciones de cocción que desee, ajustar la temperatura, activar la función BOOSTER, así como ajustar el tiempo de cocción, la hora de finalización, el temporizador de recordatorio y la hora.

Mientras está activado el modo "WAIT" (ESPERA), puede seleccionar la función de cocción que desee tocando el botón del sensor P. Cada vez que toque el sensor P, cambiará la función del horno, tal como se muestra debajo (puede que el modelo de cocina que tiene no disponga de algunas de estas funciones):

Luz → Descongelación → Turbo → Superior e inferior → Superior e inferior con ventilador → Grill (con / sin giro) →

Doble grill (con / sin giro) → Doble grill con ventilador (con / sin giro).

Se encienden los calentadores usados y los accesorios asociados a la función seleccionada.

Cuando se selecciona una función con el sensor P, se muestra el valor de temperatura seleccionado previamente en el indicador de temperatura. Se puede ajustar con los botones táctiles + y - que hay al lado de la pantalla. La temperatura se puede establecer entre 50 °C y 275 °C.

Una vez que se haya seleccionado la función deseada y se hayan establecido la temperatura y la hora, toque el botón táctil de INICIO / PARADA para encender el horno.

Ajuste de la hora

Cuando se haya instalado el horno, deben ajustarse la hora siguiendo las instrucciones proporcionadas a continuación.

Toque el botón táctil de ENC./APAG. para encender el horno y activar el modo "WAIT" (ESPERA). Con este modo activado, toque el botón táctil de MODO hasta que se seleccione la hora. Se iluminará el símbolo de la hora en el lado izquierdo. Deberá ajustarla mediante los botones táctiles + y -. Para terminar de ajustar la hora, toque otra vez el botón táctil de MODO.

Solo tendrá que volver a ajustar la hora si se desconecta el aparato de la red eléctrica durante mucho tiempo.

Ajuste del tiempo de cocción

El tiempo de cocción se puede ajustar cuando está activado el modo.

Toque el botón táctil de MODO hasta que se ilumine el símbolo del Recordatorio de Minutos en el indicador de tiempo y se muestre "00:00". Ajuste el periodo de tiempo deseado para la señal de advertencia mediante los botones táctiles + y - mientras parpadea el símbolo. Cuando haya realizado el ajuste, espere unos instantes sin tocar ningún botón y se establecerá el temporizador del recordatorio de minutos.

Cuando el temporizador llegue a cero, se emitirá una advertencia sonora y parpadearán el símbolo del Recordatorio de horas y "00:00" en el indicador de tiempo. Pulse cualquier botón para detener la advertencia sonora y desaparecerá el símbolo.

Ajuste del tiempo de duración de cocción

Esta función le ayuda a cocinar durante un periodo de tiempo determinado. Prepare la comida que vaya a cocinar e introdúzcala en el horno. A continuación seleccione la función de cocción y la temperatura que desee. Toque el botón táctil de MODO hasta que vea el símbolo de Tiempo de duración en el indicador de tiempo. Establezca el periodo de cocción necesario mediante los botones táctiles + y - cuando el temporizador está en esta posición. Cuando haya completado el ajuste, espere hasta que se muestre la hora y permanezca iluminado el símbolo de Tiempo de duración.

Cuando el temporizador llegue a cero, el horno se apagará, se emitirá una advertencia sonora y parpadeará el símbolo de Tiempo de duración en el indicador de tiempo. Toque cualquier

botón táctil de la unidad de control para detener el sonido.

Ajuste del tiempo de finalización de cocción

Esta función se usa para comenzar a cocinar cuando se quiera en un determinado periodo de tiempo y durante un determinado periodo de tiempo. Prepare la comida que vaya a cocinar e introdúzcala en el horno. A continuación seleccione la función de cocción y la temperatura que desee.

Toque el botón de MODO hasta que vea el símbolo de Tiempo de duración de cocción en el indicador de tiempo. Establezca el periodo de cocción necesario mediante los botones táctiles + y - cuando el temporizador está en esta posición. Cuando haya completado el ajuste, espere hasta que se muestre la hora y permanezca iluminado el símbolo de Tiempo de duración de cocción.

Toque el botón táctil de MODO hasta que vea el símbolo de Tiempo de duración en el indicador de tiempo. Parpadearán la hora y el Tiempo de duración de cocción. Establezca el tiempo de finalización requerido mediante los botones táctiles +γ - cuando el temporizador está en esta posición. Cuando haya completado el ajuste, espere hasta que se muestre la hora y permanezca iluminado el símbolo de Tiempo de finalización de cocción.

El horno calculará el tiempo de configuración restando el periodo de cocción del tiempo de finalización establecido, momento en el que se apagará. El temporizador emitirá una advertencia sonora y parpadeará el símbolo de Tiempo de finalización de cocción. Si se toca cualquier botón del temporizador, se apagará la advertencia sonora.

Ajuste de sonido del temporizador digital

Si desea modificar el sonido de la señal de advertencia, debe, mientras el indicador de tiempo muestra la hora, mantener pulsado el botón táctil - durante 2 segundos hasta que se oiga un sonido de señal. Después de hacerlo, cada vez que se pulse el botón táctil "-", sonará una señal diferente. Hay tres tipos distintos de sonidos de señal. Seleccione el sonido que desee y no pulse ningún otro botón. Momentos después se guardará el sonido de señal seleccionado.

Función Booster

Esta función se usa para reducir el tiempo de precalentamiento. El botón táctil BOOSTER se iluminará cuando se seleccionen las unidades Turbo, Ventilador, Estática o Pizza. Para reducir el tiempo de precalentamiento, toque el botón táctil BOOSTER antes de empezar a cocinar.

Utilice esta función para alcanzar la temperatura deseada del horno lo más rápidamente posible. Este modo no es apropiado para cocinar.

Función de bloqueo de teclado

La función de bloqueo de teclado se usa para impedir que se cambien los ajustes del horno de forma no intencionada.

Para activar el bloqueo de teclado, toque el botón táctil de BLOQUEO DE TECLADO durante 2 segundos hasta que se muestre en el indicador el símbolo de Bloqueo de teclado. Para desactivar el bloqueo de teclado, toque el botón táctil de BLOQUEO DE TECLADO durante 2 segundos hasta que desaparezca el símbolo de Bloqueo de teclado de la pantalla.

Cuando está activada la función de bloqueo de teclado, solo se podrá usar el botón táctil de ENC./APAG. El resto de botones permanecerá bloqueado.

PLATOS	TURBO INFERIOR-SUPERIOR VENTILADOR INFERIOR-SUPERIOR PARRILLA
	Pos.termostato(°C)	Pos.nivel	Periode decoccion(min)	Pos.termostato(°C)	Pos.nivel	Periode decoccion(min)	Pos.termostato(°C)	Pos.nivel	Periode decoccion(min)	Pos.termostato(min)	Pos.nivel	Periode decoccion(min)
Bollería acapas	170-190 1-2	-3 35-45 17	0-190 1-2 35-45	170-190 1-2 25-35
Pasteles 150	170 1-2-3 30-40	170-190 1-2	-2 30-40 150-170	170 1-2-3 25-35
Galletas 150	170 1-2-3 25-35	170-190 1-2	-2 30-40 150-170	170 1-2-3 25-35
Albóndigasa la parrilla										200 4 10-15
Alimentos acuños	175-200 2	0-50 175-200	2 40-50 175-200	200 2 40-50
Pollo				200	1-2	45-60	200	1-2	45-60	200	*	50-60
Costillas										200	3-4	15-25
Carne de vacuno										200 4 15-25
Pastel en dos bandejas	160-180	1-4 30-40
Bollería en dos bandejas	170-190	1-4 35-45
*Cocinar con la varilla para pollo asado...

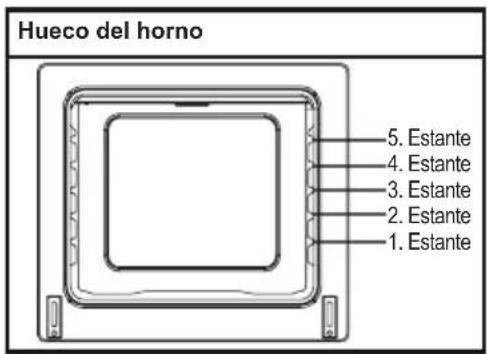

Accesorios

El producto se suministra con accesorios. También puede usar los accesorios que adquiera de otros comerciantes, pero deben ser resistentes al calor y a las llamas. Asimismo, puede usar vajilla de cristal, moldes de pastel y bandejas para horno que sean apropiados para usarlos en un horno. Siga las instrucciones del fabricante cuando utilice otros accesorios. En caso de utilizar piezas de vajilla de vidrio, coloque la vajilla en la parrilla, de forma que quede completamente en la parte central. Si los alimentos que se van a cocinar no cubren la bandeja completamente, si se han sacado los alimentos del congelador o si la bandeja se va a usar para recoger el jugo de los alimentos que se desprende durante el asado, se pueden observar cambios de forma en la bandeja. Esto se debe a las altas temperaturas que se pueden tener durante la cocción. La bandeja recuperará su forma original cuando se enfríe después de cocinar. Se trata de un fenómeno físico normal que se produce durante la transferencia de calor. No coloque bandejas de vidrio y platos calientes en un lugar frío inmediatamente después de sacarlos del horno para evitar que se rompan. No coloque estos objetos sobre superficies frías y húmedas; colóquelos sobre un trapo de cocina seco y deje que se enfríen lentamente. Cuando use la parrilla en el horno, le recomendamos (si procede) que use la parrilla suministrada con el producto. Cuando use la parrilla, coloque una bandeja en uno de los niveles inferiores para poder recoger el aceite. Puede añadir agua a la bandeja para facilitar la limpieza. Tal como se explica en los apartados correspondientes, no debe intentar usar el quemador de parrilla que funciona con gas sin la tapa de protección de la parrilla. Si el horno cuenta con un quemador de parrilla que funciona con gas, pero no tiene la

protección de calor de la parrilla, o está dañada y no se puede usar, solicite una pieza de recambio al centro de servicios técnicos más cercano.

Accesorios del horno

Los accesorios del horno pueden variar según el modelo del producto.

Parrilla

La parrilla se utiliza para asar o colocar distintas piezas de vajilla.

ADVERTENCIA: Coloque correctamente la parrilla en el nivel correspondiente del hueco del horno y empújela hacia atrás.

Bandeja de poca profundidad

La bandeja de poca profundidad se utiliza para hacer dulces, como flanes, etc. Para colocar la bandeja correctamente en el hueco del horno, colóquela en cualquier nivel y empújela

hacia atrás.

Bandeja profunda

La bandeja profunda se usa para cocinar alimentos gruesos. Para colocar la bandeja correctamente en el hueco del horno, colóquela en cualquier nivel y empújela hacia atrás.

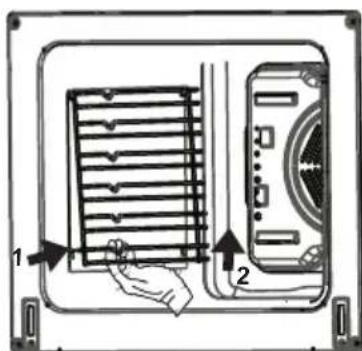

Extracción de la bandeja de parrilla

Tire de la bandeja de parrilla como se indica en la imagen. Después de soltar las pinzas, levántela.

LIMPIEZA

Y MANTENIMIENTO DEL HORNO

LIMPIEZA

Antes de empezar a limpiar el horno, asegúrese de que todos los botones de control estén desactivados y que el electrodoméstico esté frío. Desenchufe el electrodoméstico.

No utilice materiales de limpieza que contengan partículas que puedan rayar las piezas esmaltadas y pintadas del horno. Utilice productos de limpieza en crema o líquidos que no contengan partículas. Como pueden dañar las superficies, no utilice cremas cáusticas, polvos de limpieza abrasivos, estropajos o herramientas rígidas. En caso de que los líquidos derramados en el horno se quemen, el esmalte puede resultar dañado. Limpie de inmediato los líquidos derramados. No utilice limpiadores a vapor para limpiar el horno.

Limpieza del interior del horno

Asegúrese de desenchufar el horno antes de empezar a limpiarlo. Conseguirá los mejores resultados si limpia el interior del horno cuando está algo caliente. Cada vez que use el horno, frótelo con un trapo suave y humedecido con agua y jabón. A continuación, vuelva a frotarlo con un trapo humedecido y séquelo. Límpielo completamente con productos de limpieza secos y en polvo. En lo que respecta a las estructuras catalíticas de esmalte del producto, no es necesario

limpiar las paredes trasera y laterales de la estructura interior. Sin embargo, dependiendo del uso, se recomienda combustionarlas después de un tiempo.

MANTENIMIENTO

Cambio de la luz del horno

El cambio de la bombilla del horno debe ser realizado por un técnico autorizado. La bombilla debe ser de 230 V, 25 vatios, tipo E14, T300. Antes de cambiar la bombilla, el horno debe estar desenchufado y frío.

El diseño de la bombilla es especial para usarla en electrodomésticos para cocinar. No es adecuada para iluminar habitaciones de una vivienda.

SERVICIO TÉCNICO Y TRANSPORTE

PASOS A SEGUIR ANTES DE AVISAR AL SERVICIO TÉCNICO

Si el horno no funciona:

es posible que el horno esté desenchufado o que haya habido un corte eléctrico. En los modelos que tienen temporizador, es posible que no se pueda ajustar el tiempo.

Si el horno no se calienta:

es posible que no se haya ajustado la temperatura con el interruptor de control de calor del horno.

Si la luz interior no se enciende:

debe comprobar la electricidad. Debe comprobar si las bombillas presentan defectos. En caso afirmativo, puede cambiarlas de acuerdo con las instrucciones de la guía.

Cocción (si la parte inferior o superior no funciona con la misma intensidad):

compruebe la posición de las bandejas, el tiempo de cocción y los ajustes de calor, de conformidad con el manual.

Si tiene cualquier otro problema con el producto, llame al "Servicio autorizado".

INFORMACIÓN RELATIVA AL TRANSPORTE

Si necesita transportar el producto:

conserve la caja original del producto y métalo en ella cuando necesite transportarlo. En ese caso, siga las instrucciones de transporte. Sujete las piezas

superiores y las tapas de las ollas y sartenes a los paneles de cocción.

Coloque papel entre el protector superior y el panel de cocción, cubra el protector superior y, a continuación, sujételos a las superficies laterales del horno.

Coloque cartón o papel en el protector delantero del cristal interior del horno, para que las bandejas y la parrilla no dañen el protector del horno durante el transporte. Sujete también los protectores del horno a las paredes laterales.

adopte medidas para que las superficies externas (superficies de cristal y pintadas) del horno no se rompan.

Utilizar el Temporizador Pirolítico de Control Táctil Total

Si necesita transporte:
