MANUAL DE USUARIO IZF 68600 MSP TEKA
Advertencias de seguridad:
⚠ Atención. En caso de rotura o fisura del vidrio cerámico la encimera deberá desconectarse inmediatamente de la toma de corriente para evitar la posibilidad de sufrir un choque eléctrico.
⚠️ Este aparato no está diseñado para funcionar a través de un temporizador externo (no incorporado al propio aparato), o un sistema de control remoto.
⚠️ No se debe utilizar un limpiador de vapor sobre este aparato.
⚠ Atención. El aparato y sus partes accesibles pueden calentarse durante su funcionamiento. Evite tocar los elementos calefactores. Los niños menores de 8 años deben mantenerse alejados de la encimera, a menos que se encuentren bajo supervisión permanente.
⚠️ Este aparato puede ser utilizado por niños con ocho o más años de edad, personas con reducidas capacidades físicas, sensoriales o
mentales, o falta de experiencia y conocimientos, SOLO bajo supervisión, o si se les ha dado la instrucción apropiada acerca del uso del aparato y comprenden los peligros que su uso implica. La limpieza y mantenimiento a cargo del usuario no han de ser realizadas por niños sin supervisión.
⚠ Los niños no deben jugar con el aparato.
⚠️ Precaución. Es peligroso cocinar con grasas o aceites sin estar presente, ya que pueden pro-ducir fuego. ¡NUNCA trate de extinguir un fuego con agua! en ese caso desconecte el aparato y cubra las llamas con una tapa, un plato o una manta.
⚠ No almacene ningún objeto sobre las zonas de cocción de la encimera. Evite posibles riesgos de incendio.
⚠️ El generador de inducción cumple con las normativas europeas vigentes. No obstante, recomendamos que las personas con aparatos cardiacos tipo marcapasos consulten con su médico o, en caso de duda, se
abstengan de utilizar las zonas de inducción.
⚠️ No se deberán colocar en la superficie de encimera objetos metálicos tales como cuchillos, tenedores, cucharas y tapas, puesto que podrían calentarse.
⚠️ Después de su uso, desconecte siempre la placa de cocción, no se limite a retirar el recipien-te. En caso contrario podría producirse un funcionamiento o indeseado de la placa si, inadvertamente, se colocara otro recipiente sobre ella durante el periodo de detección de recipiente. ¡Evite posibles accidentes!
⚠ Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por su servicio posventa o por personal cualificado similar con el fin de evitar un peli-gro.
⚠️ PRECAUCIÓN: Utilizar sólo protectores de encimera diseñados por el fabricante del aparato de cocción o indicados por el fabricante en las instrucciones para el uso como adecuado o protectores de enci-
ES
mera incorporados en el aparato. El uso de protectores inadecuados puede causar accidentes.
⚠ Es necesario permitir la desconexión del aparato después de la instalación. Deben ser incorporado s medios de desconexión a la instalación fija de acuerdo con las reglamentaciones de instalación.
Instalación
Emplazamiento con cajón cubertero
Si desea disponer de un mueble o cajón cubertero bajo la encimera de cocción, se deberá colocar una tabla de separación entre ambos. De esta forma se previenen los contactos accidentales con la superficie caliente de la carcasa del aparato.
La tabla deberá estar situada a una distancia de 20 mm. por debajo de la parte inferior de la encimera.
Conexión eléctrica
Antes de conectar la encimera de cocción a la red eléctrica, compruebe que la tensión (voltaje) y la frecuencia de aquella corresponden con las indicadas en la placa de características de la encimera, situada en su parte inferior, y en la Hoja de Garantía o, en su caso, la hoja de datos técnicos que debe conservar junto a este manual durante la vida útil del aparato.
Evite que el cable de entrada quede en contacto, tanto con la carcasa de encimera como con la del horno, si éste va instalado en el mismo mueble.
¡Atención!
La conexión eléctrica debe urse con una correcta toma de tierra, siguiendo la normativa vigente, de no ser así, la encimera puede tener fallos de funcionamiento.
Sobretensiones anormalmen-te altas pueden provocar la avería del sistema de control (como ocurre con cualquier tipo de aparato eléc-trico).
Se aconseja no utilizar la cocina de inducción durante la función de limpieza pirolítica, en el caso de hornos pirolíticos instala-dos bajo ella, debido a la alta tempe-ratura que alcanza este aparato.
Cualquier manipulación o reparación del aparato, incluida la sustitución del cable flexible de alimentación, deberá ser realizada por el servicio técnico oficial de TEKA.
Antes de desconectar el aparato de la red recomendamos apa-gar el sistema de desconexión de la instalación fija y esperar aproximadamente 25 segundos antes de desconectar el aparato de la red eléctrica. Este tiempo es necesario para la completa descarga del circuito electrónico y así excluir la posibilidad de descarga eléctrica en los terminales del cable de red.
Conserve el Certificado de Garantía o, en su caso, la hoja de datos técnicos junto al Manual de instrucciones durante la vida útil del aparato. Contiene datos técnicos importantes del mismo.
Consideraciones sobre la inducción
Ventajas
En una cocina de inducción el calor es transmitido directamente al recipiente.
Esto da una serie de ventajas:
-Ahorro de tiempo.
-Ahorro de energía.
-Fácil limpieza ya que, si el alimento entra en contacto con el vidrio, aquel no se quema con facilidad.
-Mejor control de la energía, ya que esta es entregada de forma inmediata al recipiente al actuar sobre los controles de potencia. Además, una vez retirado el recipiente de la zona de cocción se deja de suministrar potencia, sin haberla desconectado previamente.
Recipientes
Los recipientes ferromagnéticos son los únicos adecuados para cocinar con una encimera de inducción.

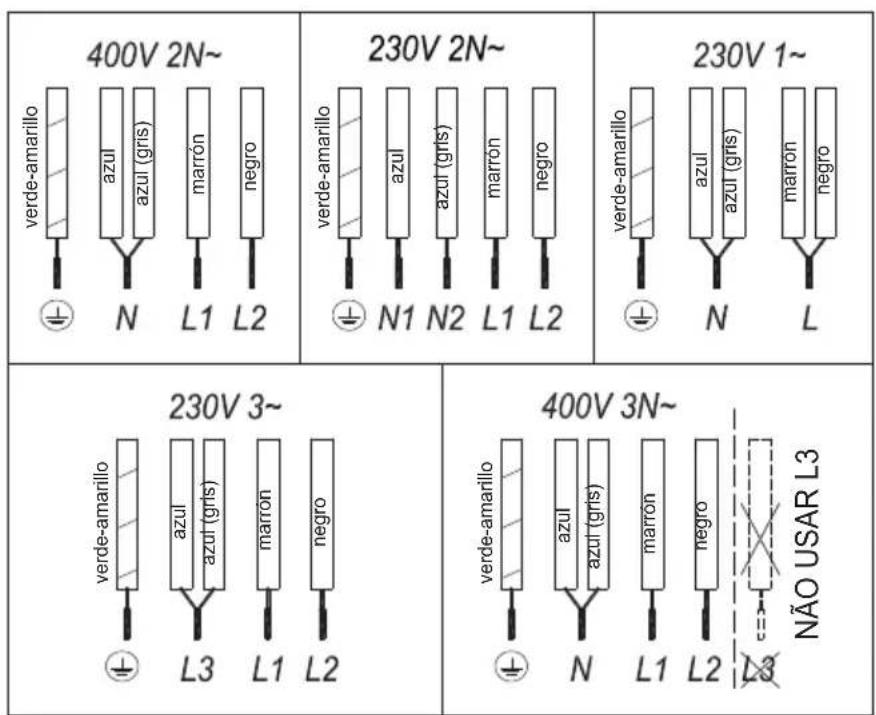

Fig: 6a (5 HILOS)
-hierro fundido, acero esmaltado, y recipientes de acero inoxidable específicos para inducción.
Recomendamos no utilizar nunca placas difusoras ni recipientes de materiales como: acero fino, aluminio, vidrio, cobre, barro.
Cada zona de cocción tiene un límite mínimo de detección de recipiente, que depende del material y del diámetro ferromagnético de la base del recipiente. Por este motivo, se debe utilizar la zona de cocción que más se adecue al diámetro de la base del recipiente que se está utilizando.
Si el recipiente no es detectado en la zona elegida, inténtelo en la zona de diámetro inmediatamente inferior.

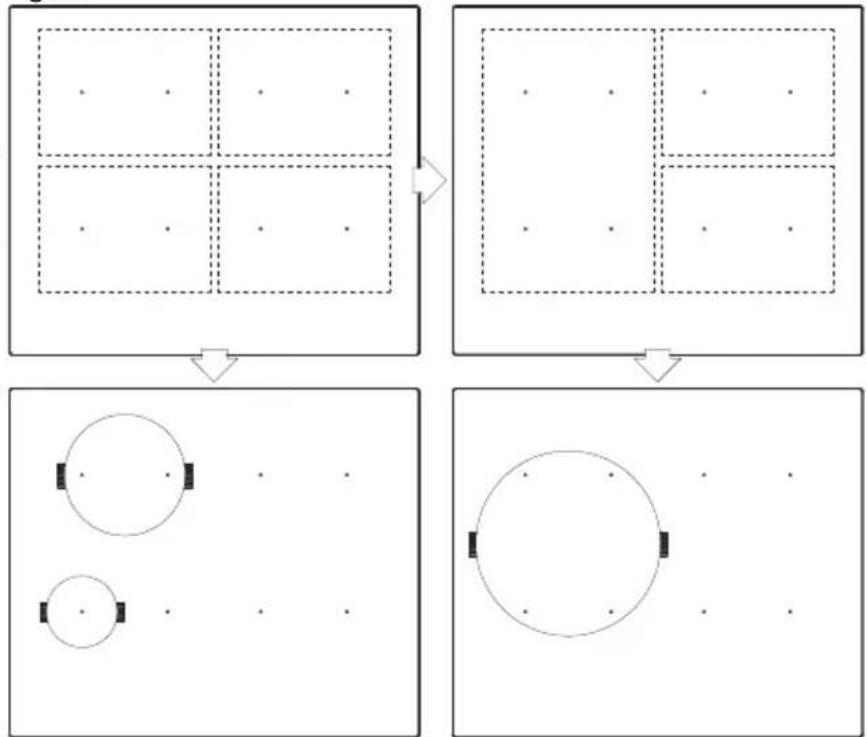

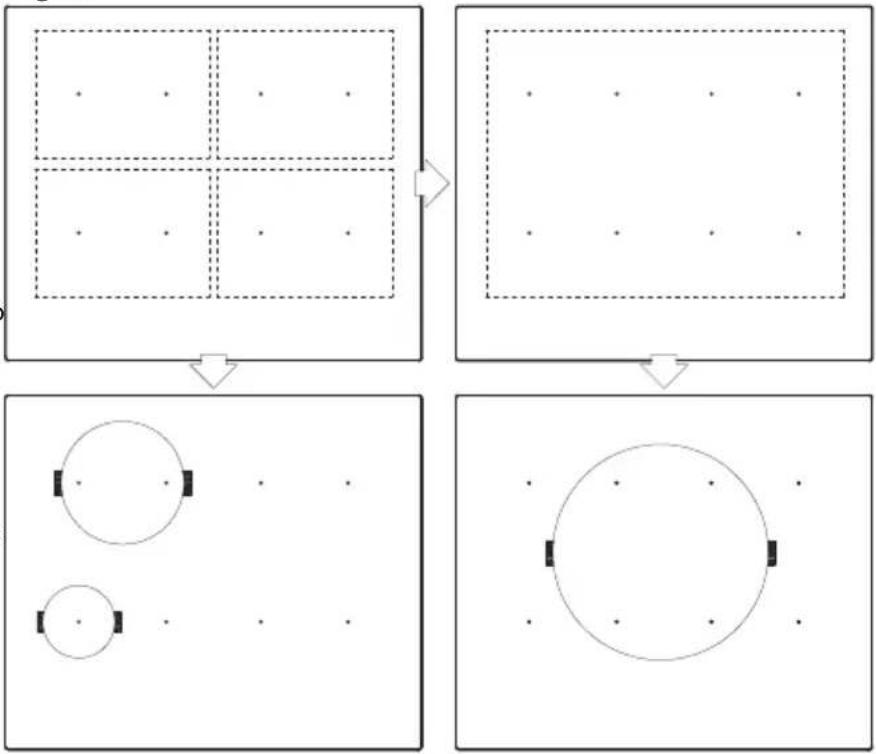

Cuando se utilice la Zona Flex como una única zona de cocción se pueden utilizar recipientes de mayor tamaño adecuados para este tipo de zonas (ver fig. 2).
Fig.2
Existe en el mercado recipientes para inducción cuya base no es ferromagnética en su totalidad (ver fig.3). En estos recipientes se calienta únicamente la zona ferromagnética, de manera que no hay una distribución homogénea de calor en la base. Esto puede provocar que la zona no ferromagnética de la base del recipiente no alcance la temperatura adecuada para cocinar.
Fig.3
Otros recipientes, con inserciones de aluminio en su base tienen un área menor de material ferromagnético (ver fig.4). En este caso pueden aparecer problemas en la detección del recipiente o incluso no ser detectado. Asimismo, la potencia suministrada puede ser menor y, como consecuencia, el recipiente no se calienta adecuadamente.
Fig.4
Influencia de la base de los recipientes
El tipo de base de los recipientes puede influir en el resultado del cocinado y en su homogeneidad. Los recipientes con base del tipo "sandwich", de acero inoxidable, utilizan materiales que facilitan la difusión del calor y su distribución uniforme, con el consiguiente ahorro de tiempo y energía
La base del recipiente debe ser totalmente plana, garantizando así el suministro de potencia al mismo (ver fig.5).
Fig.5
No calentar recipientes vacíos, ni utilizar recipientes con base fina, ya que pueden calentarse muy rápidamente y no dar tiempo a que entre en funcionamiento el apagado automático de la cocina.
Uso y Mantenimiento
Instrucciones de Uso del Control Táctil
ELEMENTOS DEL PANEL DE CONTROL (ver fig. 1)
① Sensor de encendido / apagado general.
② Cursor "slider" para selección de potencia.
③ Indicadores de potencia, y/o calor residual.
④ Punto decimal del indicador de potencia, y/o calor residual.
⑤ Acceso a la función "Power".
⑥ Sensor de activación de la función "Bloqueo" ó "Stop&Go".
⑦ Piloto indicador de la función "Bloqueo" activada*.
⑧ Sensor de activación de la función "Full Flex".
⑨ Piloto indicador de la función "Full
ES
Flex" activada*.
⑩ Sensor "menos" del temporizador.
⑪ Sensor "más" del reloj temporizador.
⑫ Indicador del reloj temporizador.
⑬ Punto decimal del reloj.
⑭ Sensor de activación de la función "Flex Zone".
⑮ Sensor de activación de la función "Flex Zone II); (según modelo).
⑯ Sensor "Chef" de selección de funciones especiales.
⑰ Piloto indicador de la función "Mantener Caliente" activada*.
⑱ Piloto indicador de la función "Derretir" activada*.
⑲ Piloto indicador de la función "Fuego Lento" activada*.
20 Piloto indicador de la función "Hervir" activada*.
21 Piloto indicador de la función "Parrilla" activada*.
②2 Piloto indicador de la función "Plancha" activada*.
23 Piloto indicador de la función "Fritura" activada*.
24 Piloto indicador de la función "Poaching" activada*; (según modelo).
25 Piloto indicador de la función "Confit" activada*; (según modelo).
26 Piloto indicador de la función "Rice Cooking" activada*; (según modelo).

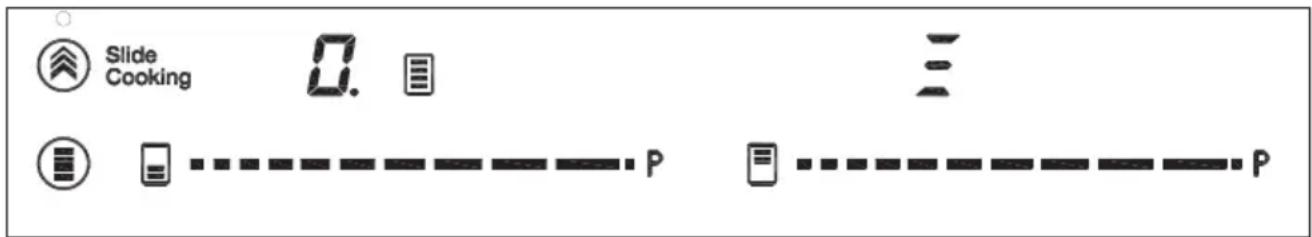

27 Sensor de activación de la función "Slide Cooking; (según modelo).
28 Piloto indicador de la función "Slide Cooking" activada*; (según modelo).
* Visibles sólo en funcionamiento.
Las maniobras se realizan mediante los sensores marcados en el panel de control. No es necesario que haga fuerza sobre el vidrio, simplemente con tocar con el dedo sobre el sensor, activará la función deseada.
Cada acción se constata con un pitido.
El cursor "slider" (2) permite un ajuste de los niveles de potencia (0 y 9) arrastrando el dedo sobre el mismo. Haciéndolo hacia la derecha, el valor aumentará, mientras que hacia la izquierda disminuirá.
Del mismo modo es posible seleccionar directamente un nivel de potencia tocando con el dedo directamente en el punto deseado del cursor "slider" (2).
En estos modelos la zona queda seleccionada tocando directamente sobre el cursor "slider" (2).
ENCENDIDO DEL APARATO
1 Toque el sensor encendido / apagado general (1) durante, al menos, un segundo. Se escuchará un pitido. El Control Táctil está activado y en todos los indicadores de potencia (3) aparece un “-”. Si alguna zona de cocción está caliente, el indicador correspondiente mostrará una H y un “-” alternadamente.
La siguiente maniobra ha de efectuarse antes de 10 segundos, en caso contrario el control táctil se apagará automáticamente.
Cuando el Control Táctil está activado, puede ser desconectado en cualquier momento tocando el sensor de encendido / apagado general (1), incluso si ha sido bloqueado. El sensor de encendido / apagado general (1) siempre tiene prioridad para desconectar el Control Táctil.
ACTIVACIÓN DE LAS PLACAS
Una vez activado el Control Táctil mediante el sensor Ⓤ), puede encender las placas que desee.
1 Deslice el dedo o toque sobre cualquier punto de uno de los cursores "sliders" (2). La zona ha sido seleccionada y simultáneamente habrá establecido un nivel de potencia entre 0 y 9. En el indicador de potencia correspondiente se mostrará el valor elegido y el punto decimal (4) permanecerá encendido durante 10 seg.
2 Mediante el cursor "slider" (2) puede escoger un nuevo nivel de cocción entre 0 y 9.
Siempre que la placa se encuentre seleccionada, es decir, con el punto decimal (4) encendido, podrá modificar su nivel de potencia.
APAGADO DE UNA PLACA
Baje, con el cursor "slider" (2) la potencia hasta llegar al nivel 0. La placa se apagará.
Al apagar una zona, aparecerá una H en su indicador de potencia (3) si la superficie del vidrio alcanza, en la zona de cocción correspondiente una temperatura elevada, existiendo el riesgo de quemaduras. Cuando la temperatura disminuye el indicador de potencia (3) se apaga (si la encimera está desconectada), o bien lucirá un “-”, si ésta sigue conectada.
APAGADO DE TODAS LAS PLACAS
Es posible desconectar simultáneamente todas las placas usando el sensor encendido / apagado general (1). Todos los indicadores de potencia de las zonas se apagarán. Las zonas con calor residual dejarán una H estática en el indicador de potencia (3) correspondiente.
Detección de recipientes
Asegúrese de que el fondo del recipiente, cubra una o más de las de referencias (÷) de la superficie de la placa; (ver fig.7 y tabla 1).
Las zonas de cocción por inducción incorporan detector de recipientes. De esta forma se evita el funcionamiento de la placa sin que haya un recipiente colocado o cuando éste sea inadecuado.
El indicador de potencia (3) mostrará el símbolo de "no hay recipiente" si, estando la zona encendida, se detecta que no hay recipiente o éste es inadecuado.
Si los recipientes se retiran de la zona durante su funcionamiento, la placa dejará automáticamente de suministrar energía y mostrará el símbolo de "no hay recipiente". Cuando vuelva a colocarse el recipiente sobre la zona de cocción, se reanuda el suministro de energía en el nivel de potencia que estaba seleccionado
El tiempo de detección de recipiente es de 30 segundos. Si transcurre ese tiempo sin que se coloque un recipiente, o éste es inadecuado, la zona de cocción se desactiva
! Después de su uso, desconecte la zona de cocción mediante el
control táctil. En caso contrario podría producirse un funcionamiento indeseado de la zona de cocción si, inadvertamente, se colocara un recipiente sobre ella durante los 30 segundos siguientes. ¡Evite posibles accidentes!
Fig.7
Mediante la Función de Bloqueo puede Vd. bloquear el resto de sensores, excepto el de encendido / apagado ① (1), para evitar manipulaciones no deseadas. Esta función es útil como medida de seguridad para niños.
Para activar esta función ha de tocar el sensor (6) durante al menos un segundo. Una vez hecho esto, el piloto (7) se enciende indicando que el panel de control se encuentra bloqueado. Para desactivar la función sólo ha de tocar el sensor (6) de nuevo.
Si apaga el aparato mediante el sensor
de encendido / apagado (1) mientras el bloqueo está activado, no será posible encender de nuevo la encimera hasta que se desbloquee.
Silenciador del pitido
Estando la cocina encendida, si toca simultáneamente el sensor (11) y el sensor de bloqueo (6) durante tres segundos, se desactivará el pitido que acompaña a cada acción. El indicador del reloj temporizador (12) mostrará "OF".
Esta desactivación no será aplicable a todas las funciones, como por ejemplo el pitido de encendido/apagado, la nalización del temporizador, o bloqueo/desbloqueo de los sensores que permanecen siempre activos.
Para activar de nuevo todos los pitidos que acompañan a cada acción, basta con tocar de nuevo simultáneamente el sensor ^① (11) y el sensor de bloqueo (6) durante tres segundos. El indicador del reloj temporizador (12) mostrará “On”.
Función Stop&Go
Mediante esta función es posible realizar una pausa en el proceso de cocción. En caso de que la función temporizador se encuentre activo, también permanecerá en pausa.
Activación de la función Stop&Go. Toque el sensor Stop&Go (6), en
los indicadores de potencia aparece el símbolo en todas las placas para indicar que la cocción está en pausa.
Desactivación de la función Stop&Go.
Toque de nuevo el sensor Stop&Go (6), se reanuda la cocción en las mismas condiciones de niveles de potencia y temporizadores que había previamente a la pausa.
Función Power
Esta función permite dotar a la placa de una potencia “extra”, superior a la nominal. Dicha potencia depende del tamaño de la placa, pudiendo llegar al valor máximo permitido por el generador.
1 Deslice el dedo sobre el cursor "slider" correspondiente (2) hasta que en el indicador de potencia (3) aparezca un 9 y mantega el dedo pulsado durante 1 seg., o bien, pulse directamente sobre la P, y mantenga el dedo pulsado durante 1 seg.
2 El indicador de nivel de potencia (3) mostrará el símbolo P, la placa comenzará a suministrar la potencia extra.
La función Power tiene una duración máxima especificada en la Tabla 1 (según modelo). Transcurrido este tiempo, el nivel de potencia se ajustará automáticamente al nivel 9. Se escuchará un pitido.
Para desactivar la función Power antes de que trascurra el tiempo de funcionamiento, podemos tocar en el cursor "slider" variando al nivel de potencia o repitiendo el paso 3.
Función "Temporizador" (reloj cuenta atrás)
Esta función le facilitará el cocinado, al no tener que estar presente durante el mismo: Vd. puede temporizar una zona y ésta se apagará automáticamente una vez transcurrido el tiempo deseado.
En este modelo usted podrá programar cada una de las placas de manera simultánea, para tiempos de 1 a 99 minutos.
Tabla 1
| DIAMETRO MÍNIMO DE LA BASE DEL RECIPIENTE PARA LAS DISTINTAS ZONAS DE COCCIÓN | ||||
 | centrado en 1 punto | 2 puntos cubiertos | 4 puntos verticales cubiertos | |
| 8 cm 19 | cm 24 cm | |||
 | (según modelo) | - 15 cm | - | |
ES
Temporizado de una placa.
Una vez determinada la potencia en la placa deseada y mientras el punto decimal permaneza encendido, podrá temporizar la zona. Para ello:
decimal de su indicador de potencia parpadeando. Cuando toque el cursor "slider" (2) de otra zona temporizada el reloj mostrará, durante unos segundos, el tiempo que le quede a esa zona y su display mostrará alternadamente su nivel de potencia y una "t".
a conectarla pasados unos segundos. De este modo, podrá entrar de nuevo en el menú de limitación de potencia.
1 Toque el sensor (10) ó (14). El indicador del reloj temporizador (12) mostrará 00 y en el indicador de potencia (3) aparecerá el símbolo, ambos parpadeando; (si trascurridos unos segundos no se actúa sobre el temporizador determinando el tiempo, éste se apagará).
2 Inmediatamente después, inserte un tiempo de cocción, de entre 1 a 99 minutos, mediante los sensores (10) ó (11). Con el primero el valor comenzará en 60, mientras que con el segundo se iniciará en 01. Tocando ambos de forma simultánea, se restaura su valor a 00; Transcurridos unos segundos, comienza la cuenta atrás. Cuando quede menos de un minuto, la cuenta atrás será realizada en segundos.
3 Cuando el indicador del reloj temporizador (12) deje de parpadear, comenzará a controlar el tiempo automáticamente. En el indicador de potencia (3) correspondiente a la zona temporizada pasarán a lucir alternadamente el nivel de potencia seleccionado y el símbolo
Una vez transcurrido el tiempo seleccionado, la zona temporizada se apagará y el reloj emitirá una serie de pitidos durante varios segundos, que pueden ser anulados tocando cualquier sensor. El indicador del reloj temporizador (12) mostrará 00 que parpadeará junto con el punto decimal (4) de la zona seleccionada. Si la zona de cocción apagada está caliente, su indicador de potencia (3) mostrará alternadamente el símbolo H y un "-".
Si desea temporizar simultáneamente otra placa, deberá repetir los pasos 1 a 3.
Si hay más de una zona temporizada el indicador del reloj (12) mostrará, por defecto, el tiempo de cocción que le queda a la placa más próxima al apagado. El resto de zonas temporizadas mostrarán el punto
Modificación del tiempo programado.
Para modificar el tiempo programado, ha de tocar el cursor "slider" (2) de la placa temporizada. Entonces le será posible leer y cambiar el tiempo.
Mediante los sensores ^(10) y ^(11) modifique el tiempo programado.
Desconexión del temporizador
Si desea parar el temporizador antes de que finalice el tiempo programado:
1 Seleccione la placa deseada
2 Mediante el sensor (10) reduzca el tiempo hasta 00. El reloj queda anulado. También para un apagado rápido pulse a la vez los sensores (10) y (11).
Función Power Management
Este modelo dispone de una función de limitación de potencia (Power Management). Esta función permite limitar la potencia total generada por la cocina a diferentes valores escogidos por el usuario. Para ello, durante el primer minuto tras conectar la cocina a la red, es posible acceder al menú de limitación de potencia.
1 Toque el sensor ^+ (11) durante tres segundos. Aparecerán las letras PL en el indicador del reloj temporizador (12).
2 Toque el sensor de bloqueo (6). Aparecerán los diferentes valores de potencia a los que es posible limitar la cocina, pudiendo modificarse mediante los sensores (11) y (10).
3 Una vez escogido el valor, toque de nuevo el sensor de bloqueo (6). La cocina quedará limitada al valor elegido.
Si desea cambiar de nuevo el valor, deberá desenchufar la cocina y volver
Cada vez que modifique el nivel de una placa, el limitador de potencia calculará la potencia total que está generando la cocina. Si ha llegado al límite de la potencia total, el control táctil no le permitirá incrementar el nivel de esa placa. La cocina emitirá un pitido, y el indicador de potencia (3) parpadeará en el nivel que no puede sobrepasar. Si desea superar ese valor, deberá bajar la potencia de otras placas; en ocasiones no basta con reducir otra un único nivel, pues dependerá de la potencia de cada placa y el nivel en que se encuentre. Es posible que, para subir el nivel de potencia de una placa, deba disminuir varios niveles de otras.
Si utiliza la función de acceso rápido al nivel máximo, y dicho valor se encuentra por encima del valor impuesto por la limitación, la placa pasará al nivel máximo posible. La cocina emitirá un pitido y parpadeará dos veces dicho valor de potencia en el indicador (3).
Funciones especiales: CHEF
Estas funciones tienen unos niveles de potencia asignados que permiten cocinar de una manera fácil obteniendo unos resultados excelentes ya que la temperatura del recipiente es controlada continuamente mediante sensores. Una vez alcanzada la temperatura objetivo de la función, aquella se mantiene automáticamente sin necesidad de modificar el nivel de potencia.
Las funciones Chef funcionan correctamente con recipientes cuyo diámetro de área ferromagnética, en la base, se ajuste al diámetro de la zona de cocción. Además, para las funciones de alta temperatura (superior a 100°C) es necesario que los recipientes tengan una base plana y uniforme, preferentemente de tipo "sándwich" como se indica en la figura 8.
Fig.8
Para un correcto funcionamiento de estas funciones, es importante que al comienzo del cocinado el recipiente y la zona de cocción no estén calientes. En la página web de Teka se pueden consultar recipientes adecuados para este tipo de funciones (ollas, sartenes, parrillas, etc).
Estas funciones necesitan que el fondo del recipiente empleado cubra las dos “+” de la zona de cocción; (ver fig.9).
Fig.9
Si se quiere anular en algún momento una función especial activada, se deberá tocar el cursor "slider" (2) en la posición "0".
FUNCIÓN KEEP WARM
Esta función establece un control automático de potencia adecuado para mantener caliente alimentos ya cocinados.
Para activarla, seleccione la placa, y pulse sucesivamente el sensor CHEF (16), hasta que se ilumine el led (17) situado sobre el icono. Una vez activada la función aparecerá una en el indicador de potencia (3).
Puede anular la función en cualquier momento apagando la placa, modificando el nivel de potencia o eligiendo una función especial diferente.
FUNCIÓN MELTING
Esta función establece un control automático adecuado de potencia para mantener una baja temperatura en la zona de cocción. Ideal para descongelar alimentos o fundir lentamente otros como chocolate, mantequilla.
Para activarla, seleccione la placa, y pulse sucesivamente el sensor CHEF (16), hasta que se ilumine el led (18) situado sobre el icono. Una vez activada la función aparecerá una en el indicador de potencia (3).
Puede anular la función en cualquier momento apagando la placa, modificando el nivel de potencia o eligiendo una función especial diferente.
FUNCIÓN SIMMERING
Esta función establece un control automático adecuado de potencia para mantener un hervido a fuego lento.
Una vez alcanzada la ebullición en
El Control táctil dispone de funciones especiales que ayudan al usuario en el cocinado a través del sensor de CHEF (16).
Para activar una función especial sobre una zona:
1 Primero ésta deberá haber sido seleccionada; en el indicador de potencia (3) el punto decimal (4) estará activo.
2 A continuación pulsar sobre el sensor CHEF (16). La pulsación sucesiva irá saltando de manera secuencial sobre todas las funciones CHEF disponibles en cada zona. Estas funciones mostrarán su activación mediante los leds correspondientes (17), (18), (19), (20), (21), (22), (23), (24), (25)y (26).
Fig. 10
el alimento, activela seleccionando la placa, y pulsando sucesivamente el sensor CHEF (16), hasta que se ilumine el led (19) situado sobre el icono. Una vez activada la función aparecerá una en el indicador de potencia (3).
Puede anular la función en cualquier momento apagando la placa, modificando el nivel de potencia o eligiendo una función especial diferente.
Fig. 14
FUNCIÓN QUICK BOILING (según modelo)
Esta función permite realizar un control de ebullición automático, de gran ayuda para cocer pasta, arroz, huevos, hervir algún alimento, etc. Está disponible únicamente en aquellas zonas en las que aparece el símbolo
Condiciones del recipiente
Para un funcionamiento adecuado de la función Quick Boiling, es necesario utilizar un recipiente que reúna las siguientes condiciones previas:
-Tamaño del fondo lo más cercano posible al diámetro de la placa.
-SIN TAPA.
-Lleno hasta más de la mitad de su capacidad de agua a temperatura ambiente (nunca emplear agua ya templada o caliente).
El incumplimiento de estas condiciones distorsiona el adecuado control de la ebullición.
ADVERTENCIA: no utilizar esta función para un cocinado distinto al de hervir agua. Jamás utilizar aceite, puede llegar a calentarse en exceso y generar llama.
Activación de la función
Para activarla, seleccione la placa, y pulse sucesivamente el sensor CHEF (16), hasta que se ilumine el led (20) situado sobre el icono
Una vez activada la función aparecerá en el indicador de potencia (3) un segmento en movimiento, que indica que el sistema está ya controlando el cocinado.
Cuando el sistema detecte que está cercano el comienzo de la ebullición, se producirá un primer pitido. Aproveche para preparar el alimento que desee hervir o cocer.
Al cabo de 30 segundos se producirá un segundo pitido; si no lo ha hecho aún, es el momento de verter el alimento en la cazuela.
Después del segundo pitido, el sistema activará el temporizador como cronómetro, para que Vd. pueda controlar cuánto tiempo lleva siendo hervido el alimento y en el indicador depotencia (3) aparecerá una R.
30 segundos después de la activación del cronómetro, se escuchará un tercer pitido avisando de que a partir de ese momento el sistema reducirá la potencia suministrada, con el fin de mantener una ebullición suave y continua. El cronómetro se mantendrá activo hasta el fin del cocinado.
Si lo desea, puede desactivar el cronómetro y fijar un tiempo para que se produzca la cuenta atrás y el apagado automático de la placa (ver apartado Función Temporizador).
Desactivación de la función
Puede anular la función en cualquier momento apagando la placa, modificando el nivel de potencia o eligiendo una función especial diferente.
FUNCIÓN GRILLING
Esta función establece un control automático de potencia adecuado para cocinar a la plancha.
Para activarla, seleccione la placa, y pulse sucesivamente el sensor CHEF (16), hasta que se ilumine el led (21) situado sobre el icono. Una vez activada la función aparecerá un segmento en movimiento, en el indicador de potencia (3), indicando que el sistema está en la fase de precalentamiento del recipiente. Una vez finalizada esta fase, aparecerá
una R en el indicador de potencia (3) y sonará una señal acústica, indicando al usuario que debe añadir los alimentos.
Puede anular la función en cualquier momento apagando la placa, modificando el nivel de potencia o eligiendo una función especial diferente.
FUNCIÓN PAN FRYING
Esta función establece un control automático de potencia adecuado para freir con poco aceite o saltear.
Para activarla, seleccione la placa, y pulse sucesivamente el sensor CHEF (16), hasta que se ilumine el led (22) situado sobre el icono. Una vez activada la función aparecerá un segmento en movimiento, en el indicador de potencia (3), indicando que el sistema está en la fase de precalentamiento del recipiente. Una vez finalizada esta fase, aparecerá una en el indicador de potencia (3) y sonará una señal acústica, indicando al usuario que debe añadir los alimentos.
Puede anular la función en cualquier momento apagando la placa, modificando el nivel de potencia o eligiendo una función especial diferente.
FUNCIÓN DEEP FRYING
Esta función establece un control automático de potencia adecuado para freír con abundante aceite.
Para activarla, seleccione la placa, y pulse sucesivamente el sensor CHEF (16), hasta que se ilumine el led (23) situado sobre el icono. Una vez activada la función aparecerá un segmento en movimiento, en el indicador de potencia (3), indicando que el sistema está en la fase de precalentamiento del recipiente. Una vez finalizada esta fase de precalentamiento, aparecerá una en el indicador de potencia (3) y sonará una señal acústica, indicando al usuario que debe añadir los alimentos.
Puede anular la función en cualquier momento apagando la placa, modificando el nivel de potencia o eligiendo una función especial diferente.
FUNCIÓN POACHING
Esta función establece un control automático de potencia adecuado para freir alimentos a temperatura media. Ideal para freir las patatas, en la elaboración de la tortilla española. Para activarla, seleccione la placa, y pulse sucesivamente el sensor CHEF (16), hasta que se ilumine el led
(24) situado sobre el icono 📄 Una vez activada la función aparecerá un segmento en movimiento, en el indicador de potencia (3), indicando que el sistema está en la fase de precalentamiento del recipiente. Una vez finalizada esta fase, aparecerá una en el indicador de potencia (3) y sonará una señal acústica indicando que el usuario debe añadir los alimentos.
Puede anular la función en cualquier momento apagando la placa, modificando el nivel de potencia o eligiendo una función especial diferente.
FUNCIÓN CONFIT
Esta función establece un control automático de potencia adecuado para confitar.
Para activarla, seleccione la placa, y pulse sucesivamente el sensor CHEF (16), hasta que se ilumine el led (25) situado sobre el icono una vez activada la función aparecerá un segmento en movimiento, en el indicador de potencia (3), indicando que el sistema está en la fase de precalentamiento del recipiente. Una vez finalizada esta fase, aparecerá una en el indicador de potencia (3) y sonará una señal acústica, indicando al usuario que debe añadir los alimentos.
Puede anular la función en cualquier momento apagando la placa, modificando el nivel de potencia o eligiendo una función especial diferente.
Fig. 16
Esta función establece un control automático de potencia adecuado para cocinar arroz hervido. Coloque el recipiente con el agua y el arroz, y active la función.
Para activarla, seleccione la placa, y pulse sucesivamente el sensor CHEF (16), hasta que se ilumine el led (26) situado sobre el icono. Una vez activada la función aparecerá una en el indicador de potencia (3)
indicando al usuario que el proceso de cocinado ha comenzado. Una vez finalizado emitirá una señal acústica, la placa se apagará y el indicador del reloj temporizador (12) se activará, indicando al usuario el tiempo el tiempo de reposo transcurrido.
Puede anular la función en cualquier momento apagando la placa, modificando el nivel de potencia o eligiendo una función especial diferente. vinculadas y mostrará, en su indicador de potencia (3), el valor "0". El indicador del reloj temporizador (12) mostrará tres segmentos, indicando la zona flexible seleccionada. El indicador de potencia (3) de la otra zona vinculada, mostrará tres segmentos (ver fig. 12). Dispone de unos segundos para realizar la siguiente maniobra, en caso contrario la función se desactiva automáticamente. Puede asignar la potencia actuando sobre el cursor "slider" (2) activado.
Función Flex Zone I
A través de esta función es posible lograr que dos zonas de cocción, las de la izquierda o las de la derecha, funcionen de forma conjunta, tanto para seleccionar un nivel de potencia como para activar la función temporizador. Esta función le permite aumentar la zona de cocción y usar recipientes de mayor tamaño; (ver fig.10).
Para activar esta función pulse el sensor (14). Podrá elegir la zona flexible deseada pulsando sucesivamente este sensor. Al hacerlo, se enciende el punto decimal (4) de una de las zonas vinculadas y mostrará, en su indicador de potencia (3), el valor "0". El indicador del reloj temporizador (12) mostrará tres segmentos, indicando la zona flexible seleccionada. El indicador de potencia (3) de la otra zona vinculada, mostrará tres segmentos (ver fig. 11). Dispone de unos segundos para realizar la siguiente maniobra, en caso contrario la función se desactiva automáticamente. Puede asignar la potencia actuando sobre el cursor "slider" (2) activado.
Para desactivar esta función deberá tocar el cursor "slider" (2) en la posición "0".
Función Flex Zone II
A través de esta función es posible lograr que dos zonas de cocción, verticales, funcionen de forma conjunta. Esta función le permite aumentar la zona de cocción y usar recipientes de mayor tamaño. Para activar esta función pulse el sensor (15). Al hacerlo, se enciende el punto decimal (4) de una de las zonas
Para desactivar esta función deberá tocar el cursor "slider" (2) en la posición "0".
Función Full Flex
A través de esta función es posible lograr que cuatro zonas de cocción funcionen de forma conjunta, tanto para seleccionar un nivel de potencia como para activar la función temporizador. Esta función le permite aumentar la zona de cocción y usar recipientes de mayor tamaño; (ver fig.14).
Para activar esta función pulse el sensor (8). Al hacerlo, se enciende el punto decimal (4) de una de las zonas vinculadas y mostrará en su indicador de potencia (3), el valor "0". El indicador del reloj temporizador (12) mostrará seis segmentos, indicando las zona flexible seleccionada (ver fig. 9). Dispone de unos segundos para realizar la siguiente maniobra; en caso contrario la función se desactiva automáticamente. Puede asignar la potencia actuando sobre el cursor "slider" (2) activado. Una vez seleccionada la potencia se iluminará el led (8) situado sobre el icono (15).
Para desactivar esta función deberá tocar el cursor "slider" (2) en la posición "0".
Función Slide Cooking (según modelo)
Esta función permite dividir la zona flexible en tres áreas (ver fig.15) y activar una configuración de potencia predefinida. Permitirá deslizar el recipiente de una zona a otra cocinando con la potencia asignada a cada zona.
Para activar esta función pulse el sensor Slide Cooking (27). Al hacerlo se enciende el led (28) situado sobre dicho icono y el punto decimal (4) de una de las zonas vinculadas, mostrando además en su indicador de potencia (3) el valor "5", que corresponde a la zona #2. El indicador de potencia (3) de la otra zona vinculada, mostrará tres segmentos (ver fig.15 y 16). Dispone de unos segundos para situar el recipiente en dicha zona, en caso contrario la función se desactiva automáticamente.
Una vez colocado el recipiente, puede deslizarlo por las zonas: en el indicador de potencia (3) aparecerá automáticamente el nivel de potencia: para la zona #1, el nivel de potencia es 3, para la zona #2 el nivel de potencia es 5 y para la zona #3 el nivel de potencia es 9 (ver fig. 10).
Para desactivar esta función deberá tocar el cursor “slider” (2) en la posición “0”.
Desconexión de seguridad
Si por error una o varias zonas no fue- sen apagadas, la unidad se desconecta automáticamente al cabo de un tiempo determinado (ver tabla 2).
Tabla 2
| Nivel de Potencia seleccionado | TIEMPO MÁXIMO DE FUNCIONAMIENTO (en horas) |
| 0 | 0 |
| 1 | 8 |
| 2 | 5 |
| 3 | 5 |
| 4 | 4 |
| 5 | 3 |
| 6 | 3 |
| 7 | 2 |
| 8 1,5 | |
| 9 1,5 | |
| P | 10 minutos, se ajusta al nivel 9 |
Cuando se ha producido la “desconexión de seguridad”, aparece un 0 si la temperatura en la superficie del vidrio no es peligrosa para el usuario o bien una H si existiera riesgo de quemado.
Mantenga siempre libre y seca ea de control de las zonas de ción.
Ante cualquier problema de obrabilidad o anomalías no stradas en este manual, se rá desconectar el aparato y r al servicio técnico de TEKA.
Sugerencias y recomendaciones
* Utilizar recipientes con fondo grue-so y totalmente plano.
* No deslizar los recipientes sobre el vidrio, pues podrían rayarlo.
* Aunque el vidrio puede soportar impactos de recipientes grandes que no tengan aristas vivas, procure no golpearlo.
* Para evitar daños en la superficie vitrocerámica, procure no arrastrar los recipientes sobre el vidrio, y mantenga los fondos de los recipientes limpios y en buen estado.
* Diámetros mínimos recomendados del fondo de los recipientes,(ver "Technical Data Sheet" entregada con el producto).
Tenga la precaución de que no can sobre el vidrio azúcar o ductos que lo contengan, ya que aliente pueden reaccionar con idrio y producir alteraciones en superficie.
Limpieza y conservación
Para la buena conservación de la encimera se ha de limpiar empleando productos y útiles adecuados, una vez se haya enfriado. De esta forma resultará más fácil y evita la acumulación de suciedad. No emplee, en ningún caso, productos de limpieza agresivos o que puedan rayar la superficie, ni tampoco aparatos que funcionen mediante vapor.
Las suciedades ligeras no adheridas pueden limpiarse con un paño húmedo y un detergente suave o agua jabonosa templada. Sin embargo, para las manchas o engrasamientos profundos se ha de emplear un limpiador para vitrocerámicas, siguiendo las instrucciones de su fabricante. Por último, la suciedad adherida fuertemente por requemado podrá eliminarse utilizando una rasqueta con cuchilla de afeitar.
Las irisaciones de colores son producidas por recipientes con restos secos de grasas en el fondo o por presencia de grasas entre el vidrio y el recipiente durante la cocción. Se eliminan de la superficie del vidrio con estropajo de níquel con agua o con un limpiador especial para vitrocerámicas. Objetos de plástico, azúcar o alimentos con alto contenido de azúcar fundidos sobre la encimera deberán eliminarse inmediatamente en caliente mediante una rasqueta.
Los brillos metálicos son causados por deslizamiento de recipientes metálicos sobre el vidrio. Pueden eliminarse limpiando de forma exhaustiva con un limpiador especial para vitrocerámi-cas, aunque tal vez necesite repetir varias veces la limpieza.
¡Atención!
Un recipiente puede adherirse drio por la presencia de algún erial fundido entre ellos. ¡No trate despegar el recipiente en frío!, ría romper el vidrio cerámico.
No pise el vidrio ni se apoye en podría romperse y causarle ones. No utilice el vidrio para esitar objetos.
TEKA INDUSTRIAL S.A. se reserva el derecho de introducir en sus manuales las modificaciones que considere necesarias o útiles, sin perjudicar sus características esenciales.
Consideraciones medioambientales
El símbolo el producto o en su embalaje indica que este producto no se puede tratar como desperdicios normales del hogar. Este producto se debe entregar al punto de recolección de equipos eléctricos y electrónicos para reciclaje. Al asegurarse de que este producto se deseche correctamente, usted ayudará a evitar posibles consecuencias negativas para el ambiente y la salud pública, lo cual podría ocurrir si este producto no se manipula de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.
Los materiales de embalaje son ecológicos y totalmente reciclables. Los componentes de plástico se identifican con marcados >PE<, LD<, >EPS<, etc. Deseche los materiales de embalaje, como residuos domésticos en el contenedor correspondiente de su municipio. Cumplimiento con la Eficiencia Energética de encimeras:
-El aparato ha sido ensayado de
ES
acuerdo a la norma EN 60350-2 y el valor obtenido, en Wh/Kg, está disponible en la placa de características del aparato.
Los siguientes consejos le ayudarán a ahorrar energía cada vez que cocine:
* Utilice la tapa más adecuada al recipiente con el que cocine siempre que sea posible. El cocinado sin tapa requiere más energía.
* Utilice sartenes con bases planas y cuyos diámetros se ajusten al tamaño de la zona. Los fabricantes a menudo proporcionan el diámetro de la parte superior del recipiente el cuál es siempre más grande que el diámetro de la base.
* Cuando utilice agua para cocinar, haga uso de pequeñas cantidades para preservar las vitaminas y minerales de los alimentos, sobre todo de los vegetales y establezca el mínimo nivel de potencia que permita mantener el cocinado. Un alto nivel de potencia es innecesario y un gasto de energía.
* Use recipientes pequeños cuando cocine pequeñas cantidades de comida.
Si algo no funciona
Antes de llamar al Servicio Técnico, realice las comprobaciones indicadas a continuación.
No funciona la cocina: Compruebe que el cable de red esté conectado al correspondiente enchufe.
Las zonas de inducción no calientan: El recipiente es inadecuado (no tiene fondo ferromagnético o es demasiado pequeño). Compruebe que el fondo del recipiente es atraído por un imán, o utilice un recipiente mayor.
Se escucha un zumbido al inicio de la cocción en las zonas de inducción:
En recipientes poco gruesos o que no son de una pieza, el zumbido es consecuencia de la transmisión de energía directamente al fondo del recipiente. Este zumbido no es un defecto, pero si de todas formas desea evitarlo, reduzca ligeramente el nivel de potencia elegido o emplee un recipiente con fondo más grueso, y/o de una pieza.
El control táctil no enciende o, estando encendido, no responde: No tiene ninguna placa seleccionada. Asegúrese de seleccionar una placa antes de actuar sobre ella. Hay humedad sobre los sensores, y/o tiene usted los dedos húmedos. Mantener seca y limpia la superficie del control táctil y/o los dedos. El bloqueo está activado. Desactive el bloqueo.
Se escucha un sonido de ventilación durante la cocción, que continúa incluso con la cocina apagada: Las zonas de inducción incorporan un ventilador para refrigerar la electrónica. Éste sólo funciona cuando la temperatura de la electrónica es elevada, cuando ésta desciende se apaga automáticamente esté o no la cocina activada.
U
Aparece el símbolo —en el indicador de potencia de una placa: El sistema de inducción no encuentra un recipiente sobre la placa, o éste es inadecuado.
Se apaga una placa y aparece el mensaje C81 ó C82 en los indicadores: Temperatura excesiva en la electrónica o en el vidrio. Espere un tiempo para que se refrigere la electrónica o retire el recipiente para que se enfríe el vidrio.
Se apaga la cocina y aparece el mensaje C90 en los indicadores de potencia (3):
El control táctil detecta el sensor on/off (1) cubierto y no permite el encendido de la cocina. Retire los posibles objetos o líquidos dejando limpia y seca la superficie del control táctil hasta que desaparezca el mensaje.
Avisos de segurança
12 Indicador do temporizador.
13 Ponto decimal do temporizador.*
Del mismo modo es posible seleccionar directamente un nivel de potencia tocando con el dedo directamente en el punto deseado del cursor "slider" (2).
