MANUAL DE USUARIO KXA2400.1 KICKER

Manual del Propietario | Español

AMPLIFICADOR DEL LA SERIE KX.1

*U.S.A. Only | EE.UU. solamente | Nur USA | Les USA Seulement

OPERATION

ADVERTENCIA IMPORTANTE DE SEGURIDAD: LA OPERACIÓN PROLONGADA Y CONTINUA DE UN AMPLICADOR DE MANERA DISTORSIONADA O CORTADA PUEDE PROVOCAR QUE SU SISTEMA DE AUDIO SE SOBRECALIENTE CON LA POSIBILIDAD DE INOENDIARSE Y PROVOCAR DAÑOS GRAVES A SUS COMPONENTES O VEHÍCULO, ¡LOS PRODUCTOS KICKER PUEDEN PRODUCIR NIVELES DE SONIDO QUE PUEDEN DAÑAR PERMANENTEMENTE SU OÍDO! SUBIR EL VOLUMEN DE UN SISTEMA A UN NIVEL EN EL CUAL SE ESCUCHA UNA DISTORSIÓN ES MÁS DAÑINO PARA SUS OÍDOS QUE ESCUCHAR UN SISTEMA SIN DISTORSIÓN AL MISMO NIVEL DE VOLUMEN. EL UMBRAL DEL DOLOR ES SIEMPRE UN INDICADOR DE QUE EL NIVEL DEL SONIDO ES MUY ALTO Y PUEDE DAÑAR PERMANENTEMENTE SU AUDICIÓN. USE EL SENTIDO COMÚN AL CONTROLAR EL VOLUMEN.

RENDIMIENTO

Especifi caciones en común de todos los modelos:

Altura [pulg, cm] 2 1/8 [5.5]

Respuesta de frecuencia ± 1dB 10Hz-160Hz

Relación señal-ruido [dB] >95dB, ponderación A, re: potencia nominal

Sensibilidad de entrada 250mV-10V

Divisor de frecuencias electrónico 40Hz–160Hz variables de paso bajo, 24dB/octava seleccionable

Refuerzo paramétrico de graves Boost - 0-18db variable; Centro de frecuencia - 20 Hz-80 Hz; KickEQ+™ Ancho de banda 1-5

Filtro subsónico 10–80Hz, 24dB/octava

NOTA: Los canales del subwoofer del amplificador KX 2017 tienen estabilidad de 1 Ω, con potencia nominal equivalente a operación de 2 Ω +/- 10%

INSTALACIÓN

Montaje: Escoja un lugar estructuralmente sólido para montar el amplificador KICKER. Asegúrese de que no haya nada por detrás de dónde van a entrar los tornillos. Escoja un lugar en que queden por lo menos 4 plg. (10 cm) de espacio abierto de ventilación alrededor del amplifi cador. Si es posible, monte el amplifi cador en el compartimiento de pasajeros, con ambiente acondicionado. Haga cuatro agujeros con una broca de 7/64 de plg. (3 mm) y monte el amplifi cador con los tornillos N° 8 que se suministran.

Cableado: Desconecte la batería del vehículo para evitar cortocircuitos. Luego, conecte un cable de conexión a tierra al amplifi cador. El cable de conexión a tierra debe ser corto, de 24 plg. (60 cm) o menos, y debe ir conectado a un punto sólido del chasis del vehículo en que no haya ni pintura ni corrosión. También se recomienda instalar un cable de conexión a tierra adicional, de este mismo calibre (o de mayor calibre), entre la terminal negativa de la batería y el chasis del auto.

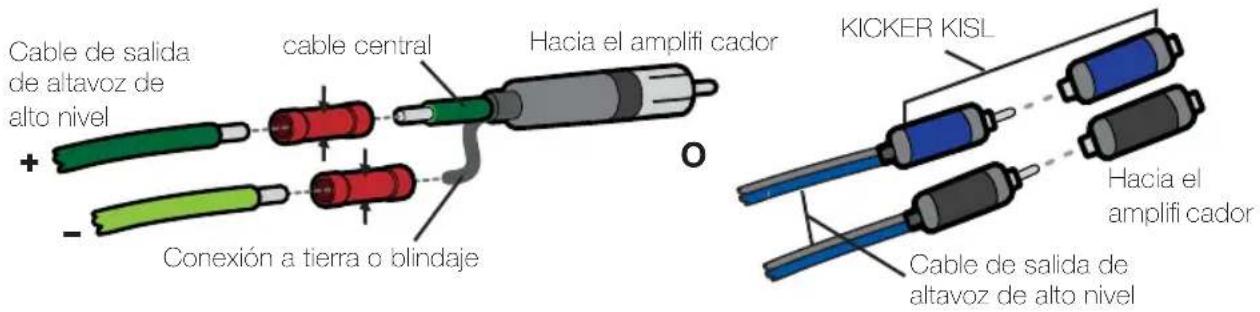

Las entradas RCA del amplifi cador KX recibirán señales de alto o bajo nivel desde la unidad fuente del estéreo de su automóvil. Una señal de alto nivel se puede transmitir desde las salidas de los altavoces de la unidad fuente hasta la entrada RCA del estéreo en el panel inferior del amplifi cador utilizando el KICKER KISL, como se muestra en la imagen. Alternativamente, la señal se puede transmitir hacia el amplifi cador utilizando las salidas RCA de bajo nivel en la unidad fuente. Mantenga el cable de señal de audio lejos de

los armeses de cableado de fábrica y de otros cables eléctricos. Si necesita cruzar este cableado, hágalo a un ángulo de 90 grados.

Cable de salida de altavoz de alto nivel + - cable central Hacia el amplifi cador Conexión a tierra o blindaje KICKER KISL Hacia el amplifi cador Cable de salida de altavoz de alto nivel

Instale un fusible a menos de 18 plg. (45 cm) de la batería y en línea con el cable de alimentación conectado al amplifi cador. Si alguna vez necesita desmontar el amplifi cador, el cable de conexión a tierra debe ser el último que se desconecte del amplifi cador. Exactamente lo contrario de lo que se hace cuando se instala.

Modelo Fusible Externo (no incluido)

Cable de Alimentación y Conexión a Tierra

Kit de cableado KICKER

woofer GND POWER +12V OUTPUT OUTPUT SPEAK ≤24" (60cm) fusible externo ≤18" (45cm) batería encendido a distancia (página 15) conexión a tierra

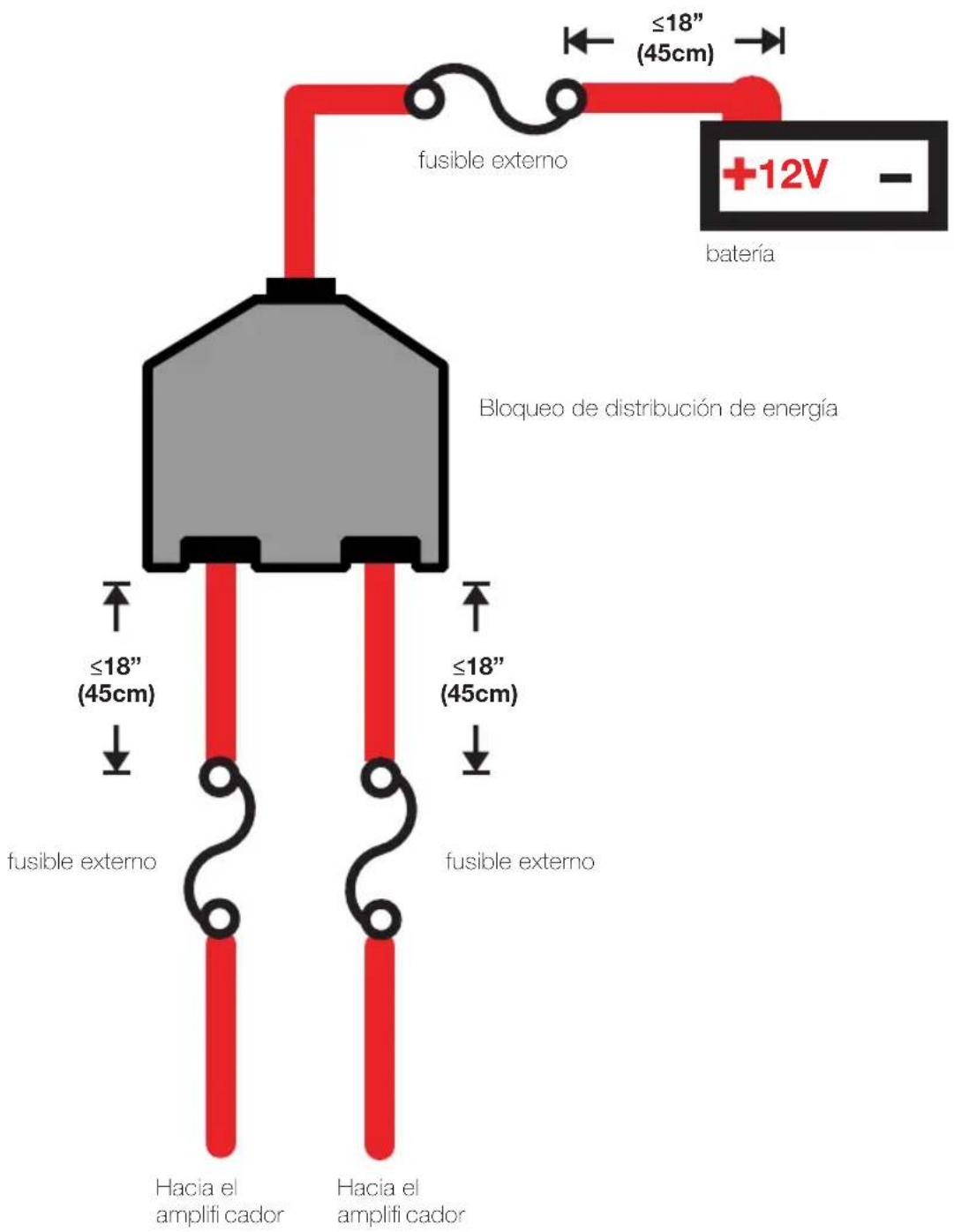

Para múltiples instalaciones de amplifi cadores en las que se utilicen bloques de distribución, cada amplifi cador debe tener su fusible, o interruptor, de la capacidad correcta instalado entre el amplifi cador y el bloque de distribución a una distancia máxima de 18 pulgadas del bloque, o bien en el bloque de distribución si provee conexión al fusible. El cable principal de energía también se debe fusionar entre la batería y el bloque de distribución, a una distancia máxima de 18 pulgadas de la terminal positiva de la batería, con un fusible o interruptor con capacidad al menos similar a la suma de los valores del fusible del amplifi cador, pero que no supere la capacidad de su cableado.

≤18" (45cm) +12V fusible externo bloqueo de distribución de energía batería ≤18" (45cm) ≤18" (45cm) fusible externo fusible externo Hacia el amplifi cador Hacia el amplifi cador

FUNCIONAMIENTO

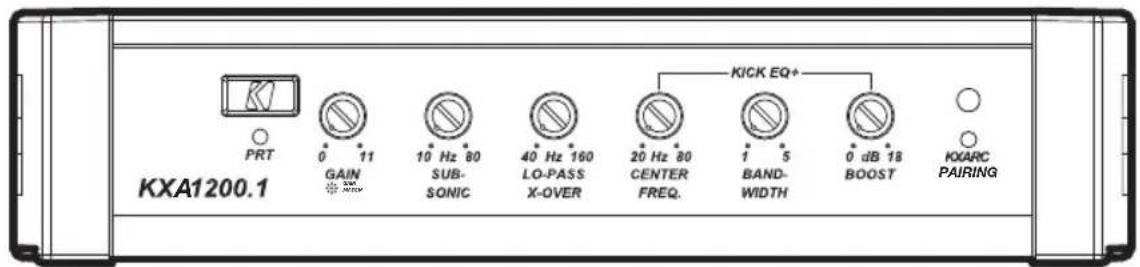

KXA1200.1 PRT 0 11 GAIN SUB- SONIC 10 Hz 80 LO-PASS X-OVER 40 Hz 160 CENTER FREQ. 20 Hz 80 BAND- WIDTH 1 5 0 dB 18 BOOST KICK EQ+ IOARC PAIRING

Selección de Encendido Automático: La serie KX ofrece dos modalidades de encendido automático que: +12V, y compensación de CC.

• Encendido a Distancia: Instale cable calibre 18 desde el conductor de encendido a distancia de la unidad fuente hasta la terminal etiquetada REM entre las terminales de alimentación positiva y negativa del amplifi cador.
• Encendido por Compensación de CC: En la modalidad de compensación de CC, el amplificador detecta una subida de 3V de las salidas de altavoz de alto nivel cuando la unidad fuente se ha encendido.
• Encendido por Detección de Señal: La modalidad de es la opción final de encendido automático. Este es un método de encendido en que el amplifi cador detecta la señal de audio procedente de la unidad fuente y se enciende automáticamente. Este método de encendido no funciona correctamente si el control de amplifi cación de entrada no se ha fi jado correctamente.

Detección de radio: Las entradas RCA de los amplificadores KICKER KX pueden recibir señales de alto o bajo nivel desde la unidad fuente. Si usa entradas de alto nivel, pero su unidad fuente no puede detectar un sistema de audio presente o rechaza la reproducción de audio en uno o más altavoces, es probable que deba activar la Detección de radio. Esto activará un resistor de carga en las entradas del amplifi cador y comunicará a la unidad fuente la presencia de altavoces. NO utilice la Detección de radio si usa una señal de entrada de bajo nivel; si lo hace, se reducirá notablemente la señal de entrada.

Control de Crossover: Control de Crossover: El crossover variable ubicado en la parte de arriba del le permite ajustar la frecuencia de crossover de 40 a 160Hz. La confi guración de este control es subjetiva; 80Hz es un buen punto de partida.

Control de ganancia de entrada con Sincronización de ganancia: El control de ganancia de entrada no es un control de volumen. Sincroniza la salida de la unidad fuente con el nivel de entrada del amplifi cador, y cuenta con Sincronización de ganancia para evitar recortes de la entrada. Para realizar una confi guración rápida, suba el volumen de la unidad fuente hasta aproximadamente 3/4 (si la unidad fuente llega a 30, súbala a 25). Luego, suba lentamente (hacia la derecha) la ganancia en el amplifi cador hasta que se encienda la luz LED de ganancia o hasta que escuche una distorsión, luego bájela un poco. KICKER recomienda que se usen los tonos de prueba en www.kicker.com/support/ para alcanzar los ajustes más exactos y de mejor desempeño. Si se enciende la luz de fondo de la perilla GAIN (Ganancia), signifi ca que aún hay recorte en la entrada. Lea la siguiente página para obtener todas las instrucciones sobre la Sincronización de ganancia.

Filtro subsónico ajustable: El filtro subsónico variable proporcionará un punto de corte final para las frecuencias más bajas (10 – 80 Hz) que pueden dañar sus altavoces por sobreamplitud, además de consumir la energía de su amplifi cador. Este control se debe confi gurar en relación con la capacidad de baja frecuencia de su altavoz. Recomendado para gabinetes con puertos.

Control de potencializador de graves KICK EQ+: El control de potencializador de graves variable del amplifi cador está diseñado para brindarle una mayor salida, 0 - 18 dB, a la frecuencia seleccionada. Una confi guración de mayor ANCHO DE BANDA (Q) implicará un corte más abrupto en las frecuencias superiores e inferiores a la frecuencia central seleccionada. La confi guración de este control es subjetiva. Si lo aumenta, debe reajustar el control de ganancia de entrada para evitar recortes en el amplifi cador.

Control remoto KXARC: Con el control remoto KXARC incluido, usted tiene la capacidad de desbloquear y controlar las funciones DSP del amplifi cador de manera remota. Lea la página 17 para obtener instrucciones de instalación. Amplifi cadores KX 2017 y más nuevos.

Sincronización del KXARC: Utilice el botón de sincronización ubicado encima de la luz LED de sincronización para ajustar el amplifi cador KX en modo de sincronización. La luz destellará cuando el amplifi cador se encuentre en modo de sincronización, y estará listo para conectarse a un control remoto del KXARC; una vez conectado, la luz permanecerá sólida. Mantenga presionado el botón de sincronización para borrar la lista de dispositivos.

SINCRONIZACIÓN DE GANANCIA

En un sistema de audio, el objetivo es lograr los niveles máximos de entrada y salida sin distorsión ni recortes. Con la función "Sincronización de ganancia", los ingenieros de KICKER lograron que no sea necesario hacer conjeturas ni complicarse a la hora de sincronizar el voltaje de salida de su unidad de alimentación con el amplifi cador. Para comenzar, deberá descargar los tonos de prueba de KICKER desde www.kicker.com/test-tones Los siguientes archivos están disponibles en formato MP3 y WAV:

1 kHz a 0 dBFS, 50 Hz a 0 dBFS, 1 kHz a -10 dBFS, 50 Hz a -10 dBFS, 1 kHz a -5 dBFS, 50 Hz a -5 dBFS

Estos tonos de prueba son ondas senoidales que tienen como fin ofrecer una señal uniforme para que el amplifi cador KX pueda tener como referencia. Los diferentes niveles de grabación están diseñados para darle una sincronización de ganancia perfecta para su aplicación.

0 dBFS: Diseñado para aplicaciones de aficionados a la música, para ofrecerle una salida de audio sin distorsiones con el rango más dinámico.

-5 dBFS: Diseñado para aplicaciones normales/diarias, ofrece menos rango dinámico, pero niveles de salida de audio potencialmente más altos. Con esta confi guración, puede haber algunos recortes ocasionales desde el amplifi cador.

-10 dBFS: Diseñado únicamente para aplicaciones de subwoofers, ofrece menos rango dinámico, pero niveles de salida de audio potencialmente más altos. Con esta confi guración, puede haber algunos recortes desde el amplifi cador.

A continuación, siga este procedimiento para Sincronizar ganancia en forma precisa en sus amplifi cadores:

1. Desconecte los altavoces del amplifi cador KX.
2. Coloque todos los ajustes del ecualizador y del divisor de frecuencias en plano en su unidad de alimentación.
3. Reproduzca el archivo descargado desde KICKER.com.
4. Suba el volumen de la unidad de alimentación a 3/4 de su capacidad.
5. Aumente la ganancia del amplifi cador hasta que se encienda la luz LED de ganancia.
6. Disminuya la ganancia del amplifi cador hasta que se apague la luz LED de ganancia.

Todos los circuitos de sincronización de nivel de los amplifi cadores KX están al inicio de la cadena de señal. Si va a utilizar funciones como el potencializador de graves, SHOCwave o confi guraciones del ecualizador, es posible que necesite reajustar la ganancia a una confi guración inferior para compensar una mayor salida en esas frecuencias.

Cuando el amplifi cador y la unidad de alimentación tienen la ganancia sincronizada, debería asegurarse de no usar los altavoces excesivamente. Use el siguiente procedimiento:

1. Establezca el volumen de la unidad de alimentación en O.
2. Vuelva a conectar los altavoces al amplifi cador KX.
3. Aumente en forma lenta el nivel de volumen de la unidad de alimentación a medida que escucha para detectar si hay distorsión.
4. Si oye recortes, disminuya la ganancia del amplifi cador hasta que hayan desaparecido.

De la misma forma, puede utilizar la función del indicador CLIP del control remoto KXARC para identifi car con facilidad cuál es el amplifi cador cuya salida tiene recortes, y en qué momento los tiene.

KXARC INSTALACIÓN REMOTA

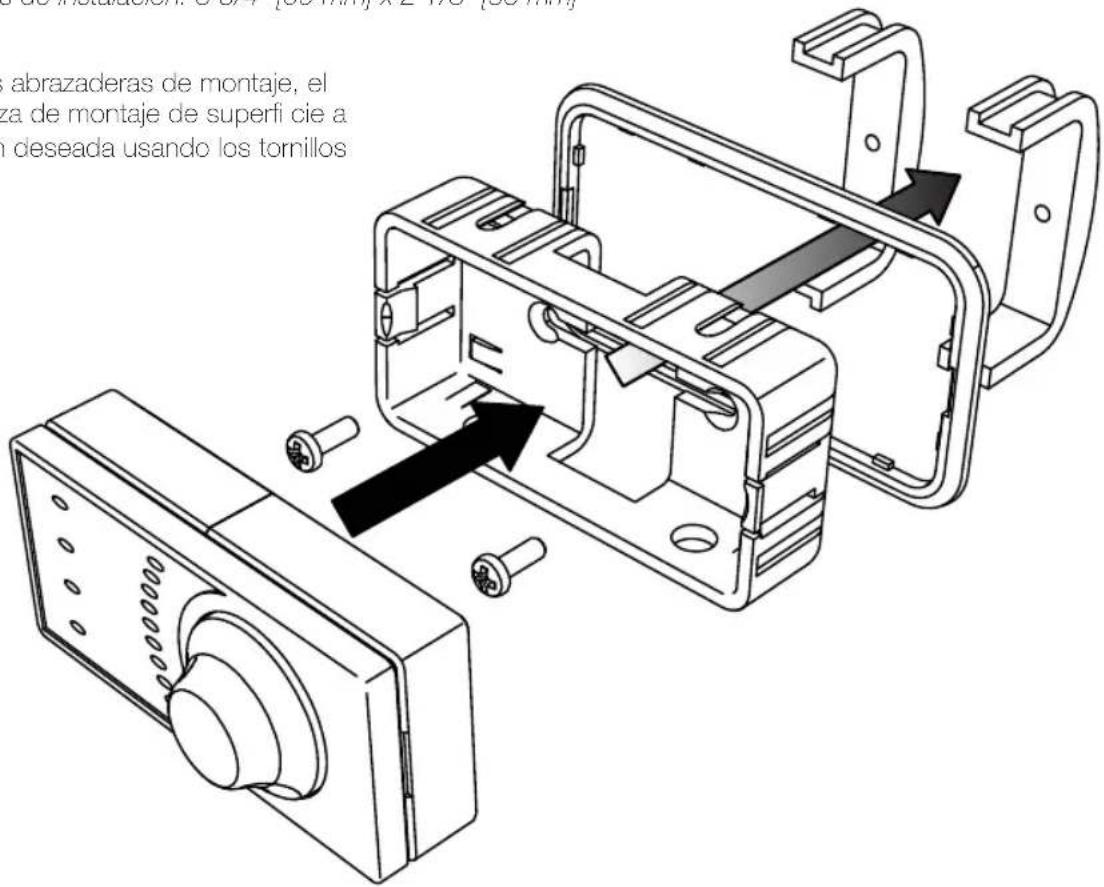

EMPOTRADO

profundidad de instalación: 3/4" [19.5 mm] dimensiones de instalación: 3 3/4" [99 mm] x 2 1/8" [55 mm]

Asegure las abrazaderas de montaje, el bisel y la taza de montaje de superfi cie a la ubicación deseada usando los tornillos incluidos.

abrazaderas de montaje, el za de montaje de superfi cie a n deseada usando los tornillos

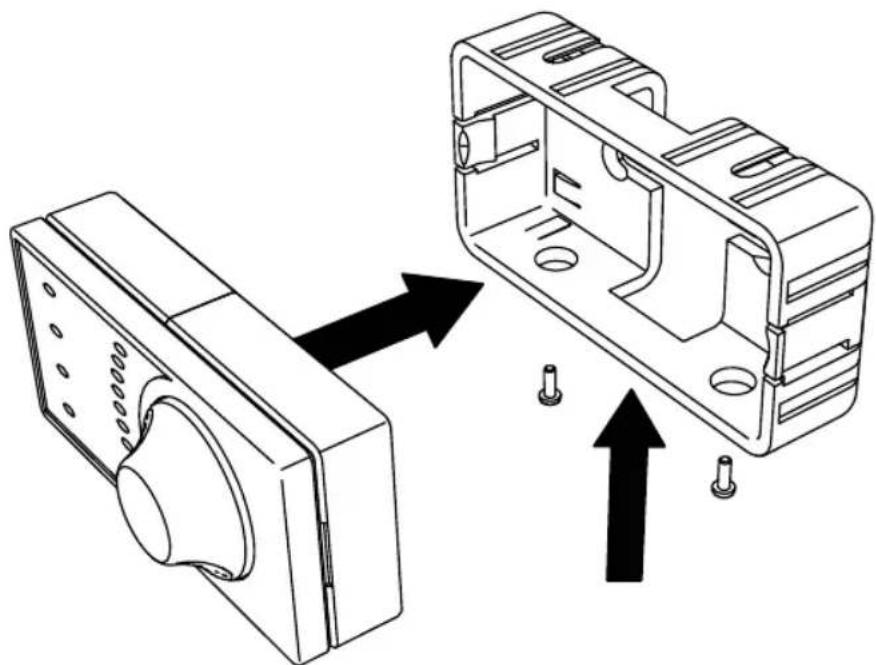

MONTAJE EN SUPERFICIE

Asegure la taza de montaje de superfi cie a la ubicación deseada usando los tomillos incluidos.

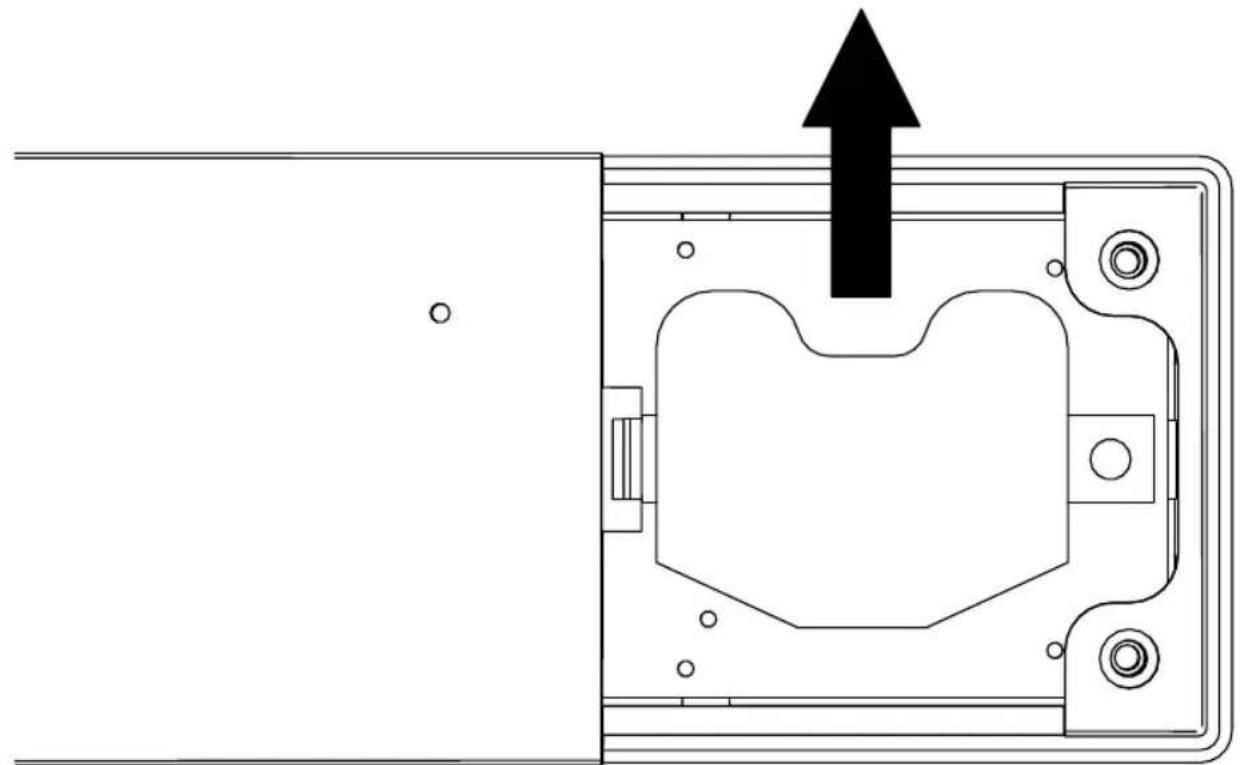

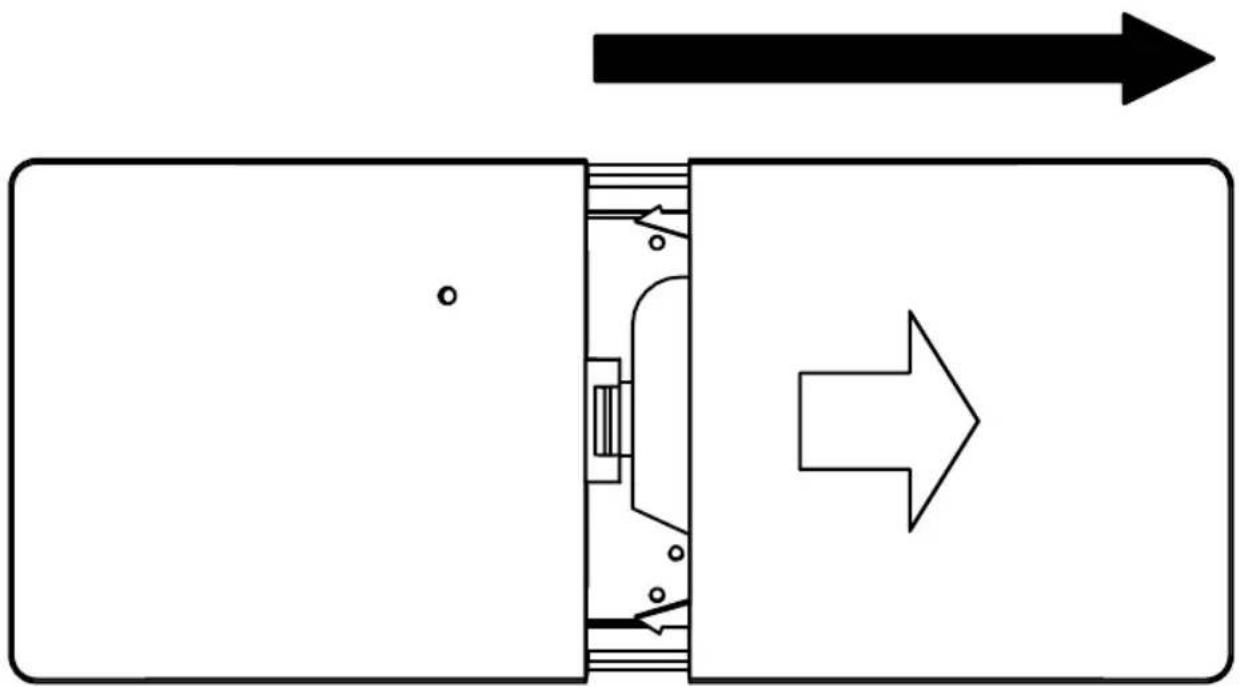

En la parte posterior del KXARC, deslice hacia afuera la cubierta de la batería como se muestra en la imagen. Esto expondrá al sujetador de la batería.

Deslice la batería hacia afuera del sujetador desde la parte superior. Reemplace la batería y la cubierta de la misma manera en que se retiraron. Asegúrese que la batería no esté de cabeza cuando la coloque en el sujetador de la batería. El polo positivo va colocado hacia la parte superior del sujetador de la batería.

OPERACIÓN REMOTA DEL KXARC

SINCRONIZACIÓN CON BLUETOOTH®

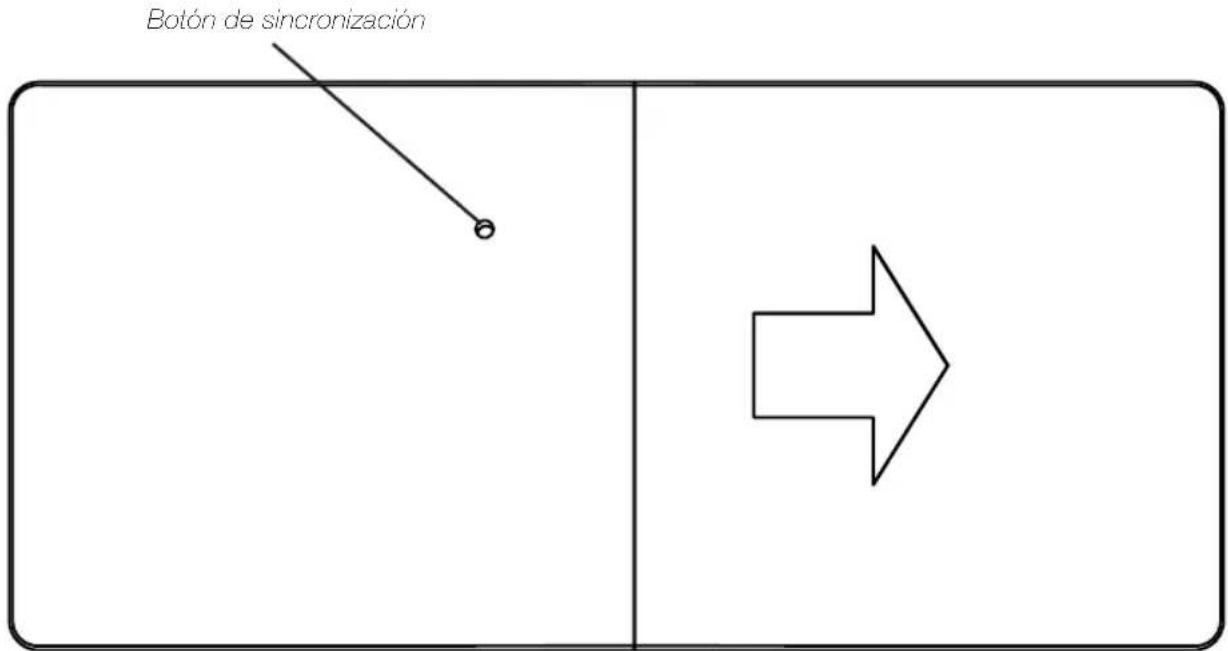

Para colocar el KXARC en modo de sincronización, inserte una clavija, clip u otro objeto delgado y puntiagudo que tenga disponible en el orifi cío pequeño y discreto que se encuentra detrás del control remoto y presione durante 1 segundo. Si el amplifi cador KXA también se encuentra en modo de sincronización, los dispositivos se conectarán. El KXARC permanecerá en modo de sincronización para conectarse al siguiente amplifi cador.

Botón de sincronización

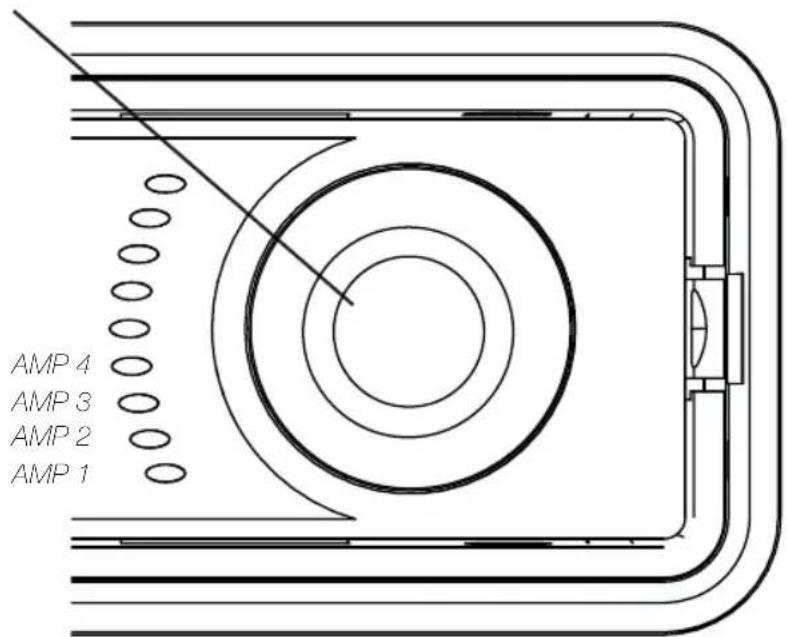

El modo de sincronización caducará después de unos tres minutos. Puede sincronizar hasta 4 amplifi cadores KX que cuenten con un canal de subwoofer (modelos mono o de 5 canales). El KXARC realiza un seguimiento de cada amplifi cador e indica el amplifi cador actual seleccionado con las 4 luces LED de estado en la parte inferior.

Mantenga presionado el botón para ajustar el brillo LED.

AMP 4 AMP 3 AMP 2 AMP 1

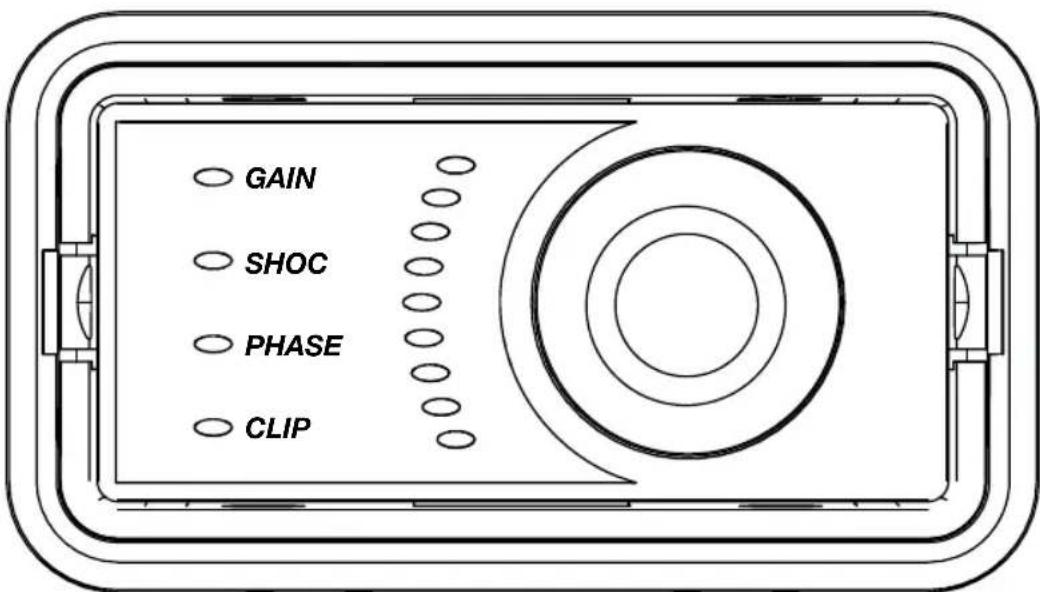

Presione la perilla del KXARC para desplazarse por las confi guraciones GAIN, SHOC, PHASE y CLIP; luego gire la perilla para ajustar los valores correspondientes. El KXARC admite hasta 4 amplifi cadores KICKER KXA que tengan un canal de subwoofer.

Ganancia: El control de ganancia del KXARC es un atenuador de ganancia desde -26 dB hasta 0 dB. Esto le permitirá ajustar de manera conveniente la ganancia del canal de subwoofer sobre la marcha, y la confi guración máxima de ganancia será la que haya seleccionado en el panel lateral del amplifi cador KX.

SHOCwave: La función SHOCwave (Creación de octava subarmónica) restaurará las bajas frecuencias que sean más débiles en grabaciones antiguas o que se hayan perdido en la compresión de datos. El canal de SUBWOOFER debe operar con una señal de completo alcance para que este efecto funcione correctamente. Presione la perilla hasta que SHOC se ilumine, luego ajuste la perilla a un nivel satisfactorio.

Fase: La configuración PHASE (Fase) le permite seleccionar la fase de la frecuencia del subwoofer: 0° o 180°. Si no se escuchan los graves en el audio, es posible que la frecuencia de graves esté fuera de fase con el resto del sistema. La demora, revertir la polaridad positiva/negativa o cambiar la ubicación del subwoofer también puede resolver estos tipos de problemas. Los LED superiores indicarán 0°, mientras que los inferiores indicarán 180°.

Recorte: Cuando se seleccione CLIP (Recorte), el indicador iluminará la luz LED que corresponda a un amplifi cador con señal de salida recortada. Tan sólo presione la perilla del KXARC hasta que se seleccione CLIP, luego observe las 4 luces LED en la parte inferior para saber qué amplifi cador tiene recortes y en qué momento los tiene. Si no se selecciona CLIP, el LED de CLIP actuará como indicador global de recorte. Si cambia la confi guración de Ganancia o SHOCwave, es probable que note que el LED de CLIP se volverá activo. Esto signifi ca que su nueva confi guración de DSP ha generado una salida a recorte, y debería reducir la ganancia o compensarla de alguna otra manera.

RESOLUCIÓN DE PROBLEMAS

Si su amplifi cador parece no estar funcionando, revise lo obvio primero: fusibles quemados, conexiones malas o incorrectas, posición incorrecta de los selectores de crossover y amplifi cación, etc. Su amplifi cador modelo KX de KICKER cuenta con los LED de protección (PRT) y de encendido (PWR) en el panel de alimentación lateral. Dependiendo del estado del amplifi cador y del sistema de carga del vehículo, los LED se iluminarán en verde o en rojo. Cuando el LED se ilumina en verde, indica que el amplifi cador está encendido y no hay ningún problema.

¿El indicador luminoso LED verde está apagado y no hay salida? Con un voltímetro/ohmímetro (VOM), verifique lo siguiente: ① Hay +12V en la terminal de alimentación (debe leerse entre +12V y +16V). ② Hay +12V en la terminal de encendido a distancia (debe leerse entre +12V y +16V). ③ No hay conexiones invertidas de alimentación o conexión a tierra. ④ La terminal de conexión a tierra tiene la conductividad adecuada. ⑤ No hay fusibles quemados.

¿El Indicador luminoso LED verde está encendido y no hay salida? Verifi que lo siguiente: ① Las conexiones RCA están bien. ② Las salidas de altavoces están bien pues han sido puestas a prueba con un altavoz en buenas condiciones. ③ Se ha cambiado la unidad fuente por una unidad fuente en buenas condiciones. ④ Con un medidor VOM confi gurado para medir voltaje de "CA", se ha buscado una señal en el cable RCA que alimenta el amplifi cador.

¿El indicador luminoso LED de "protection" destella con la música fuerte? El indicador luminoso LED rojo indica que hay bajo voltaje de batería. Revise todas las conexiones del sistema de carga eléctrica del vehículo. Puede ser necesario cambiar o cargar la batería del vehículo o cambiar el alternador del vehículo.

¿El indicador luminoso LED de "protection" está encendido y no hay salida? ① El amplifi cador está muy caliente = Se ha activado el circuito de protección térmica. Con un medidor VOM, compruebe que las terminales de altavoz tengan la impedancia correcta (vea en este manual los diagramas que contienen datos de impedancia mínima recomendada y sugerencias de cableado de varios altavoces). Asegúrese también de que haya un fl ujo de aire adecuado alrededor del amplifi cador. ② El amplifi cador se apaga sólo cuando el vehículo está en marcha = Se ha activado el circuito de protección contra sobrevoltaje. El voltaje al amplifi cador no está dentro del intervalo de funcionamiento de 10V a 16V. Haga inspeccionar el sistema eléctrico y de carga eléctrica del automóvil. ③ El amplifi cador sólo funciona a bajo volumen = Se ha activado el circuito de protección contra cortocircuitos. Asegúrese de que los cables de los altavoces no estén en cortocircuito entre sí o con el chasis del vehículo. Vea si hay altavoces dañados o funcionando a menos de la impedancia mínima recomendada.

¿No hay salida de uno de los canales? ①Revise el control de balance de la unidad fuente. ②Revise las conexiones RCA (o de entrada de altavoz) y de salida de altavoz del canal. ③Si utiliza una señal de nivel bajo, asegúrese de que Radio Detect esté desactivado.

Resolución de problemas del KXARC: Si las luces LED del KXARC parpadean tres veces, significa que no está conectado a un amplifi cador. Presione el botón de sincronización en la parte trasera del control remoto y en el amplifi cador KXA durante 1 segundo. NOTA: Si el KXARC no está activo o está en modo pausa, no se mostrará como conectado en el panel del KXA. Si el KXARC no se enciende, reemplace la batería.

¿Hay ruido sibilante de alternador asociado a las RPM del motor? ① Vea si hay algún cable RCA (o de entrada de altavoz) dañado. ② Revise el encaminamiento del cable RCA (o de entrada de altavoz). ③ Vea si la unidad fuente tiene conexión a tierra apropiada. ④ Revise las confi guraciones de amplifi cación y bájelas si están muy altas.

¿Hay baja respuesta de bajos? Invierta la conexión de uno de los altavoces de positiva a negativa en los canales eslerofónicos y/o de subwoofer, si los bajos mejoran, el allavoz estaba fuera de fase.

¿Hay ruido de conexión a tierra? Los amplificadores KICKER son totalmente compatibles con las unidades fuente de todos los fabricantes. Algunas unidades principales pueden necesitar más conexión a tierra para evitar que entre ruido a la señal de audio. En la mayoría de los casos, este problema con la unidad principal se resuelve instalando un cable de conexión a tierra desde las salidas RCA de la unidad principal al chasis.

PRECAUCIÓN: Cuando haga arrancar el vehículo con cables de arranque conectados a una batería externa, asegúrese de que las conexiones de los cables de arranque sean correctas. Conectar los cables de arranque de manera incorrecta puede quemar los fusibles del amplifi cador y causar fallas en otros sistemas del vehículo.

Si tiene más preguntas sobre la instalación de su nuevo producto KICKER, vaya al distribuidor autorizado de KICKER donde lo compró. Si necesita más consejos sobre la instalación, haga clic en la lengüeta SUPPORT (apoyo) de la página Web de KICKER, www.KICKER.com. Escoja la lengüeta TECHNICAL SUPPORT (apoyo técnico), escoja el tema que le interese y luego descargue o vea la información correspondiente. Envíe un mensaje por correo electrónico a [e-mail] o comuniquese con Servicios Técnicos llamando al [phone] si tiene preguntas específi cas o a las cuales no haya encontrado respuesta.

Relación de Señal a Ruido -75dB CEA-2006 (ref: 1W, ponderado en A)

KXA800.1

Relación de Señal a Ruido -75dB CEA-2006 (ref: 1W, ponderado en A)

KXA1200.1

Relación de Señal a Ruido -75dB CEA 2006 (ref: 1W, ponderado en A)

KXA1600.1

Relación de Señal a Ruido -75dB CEA-2006 (ref: 1W, ponderado en A)

KXA2400.1

Relación de Señal a Ruido -75dB CEA-2006 (ref: 1W, ponderado en A)
