MANUAL DE USUARIO CX660.5 KICKER

Manual del Propietario | Español AMPLIFICADOR DEL LA SERIE CX.5

\*U.S.A. Only | EE.UU. solamente | Nur USA | Les USA Seulement

Distribuidor autorizado de KICKER:

Fecha de compra:

Número de serie del amplifi cador:

ADVERTENCIA: Los excitadores KICKER son capaces de producir niveles de sonido que pueden dañar permanentemente el cío. Subir el volumen del sistema hasta un nivel que produzca distorsión os más dañino para el cío que oscuchar un sistema sin distorsión al mismo volumen. El dolor es siempre una indicación de que el sonido es muy fuerte y que puede dañar permanentemente el cío. Sea precavido cuando controle el volumen.

RENDIMIENTO

Modelo: CXA660.5

Potencia RMS, AMP1 y AMP2

@ 14.4V, 4Ω estéreo, ≤ 1% THD+N 65W x 4

@ 14.4V, 2Ω estéreo, ≤ 1% THD+N 90W x 4

@ 14.4V, 4Ω mono, ≤ 1% THD+N 165W x 2

Potencia RMS, SUB canal

@ 14.4V, 2Ω monofónico, ≤ 1.5% THD+N 300W x 1

@ 14.4V, 4Ω monofónico, ≤ 1.5% THD+N 150W x 1

Largo [in. cm] 14, 30

Altura [in. cm] 2-3/8, 5.9

Ancho [in. cm] 6-3/4, 17

Respuesta de frecuencias [Hz] AMPS 1-2: 10–20k

SUB: 25–200

Relación de señal a ruido [dB] AMPS 1-2: >90dB, ponderado-A, re: potencia nominal

Sensibilidad de entrada Bajo Nivel: 125mV–5V

Alto Nivel: 1V–40V

Separador de frecuencia electrónico AMPS 1-2: HI o OFF; variable 10–200Hz @ 12dB/octava

SUB: LO; variable 50–200Hz @ 12dB/octava

KickEQ™ Refuerzo de Bajos 0–6dB @ 40Hz variable

Filtro subsónico SUB: 24dB/Octava, Fijo @ 25Hz

Grave remoto Sí [se vende por separado]

Nota: Para obtener el mejor rendimiento de sus nuevos amplificadores KICKER, le recomendamos que use accesorios y cableado KICKER auténticos.

INSTALACIÓN

Montaje: Escoja un lugar estructuralmente sólido para montar el amplificador KICKER. Asegúrese de que no haya nada por detrás de dónde van a entrar los tornillos. Escoja un lugar en que queden por lo menos 4 plg. (10 cm) de espacio abierto de ventilación alrededor del amplifi cador. Si es posible, monte el amplifi cador en el compartimiento de pasajeros, con ambiente acondicionado. Haga cuatro agujeros con una broca de 7/64 de plg. (3 mm) y monte el amplifi cador con los tornillos N° 8 que se suministran.

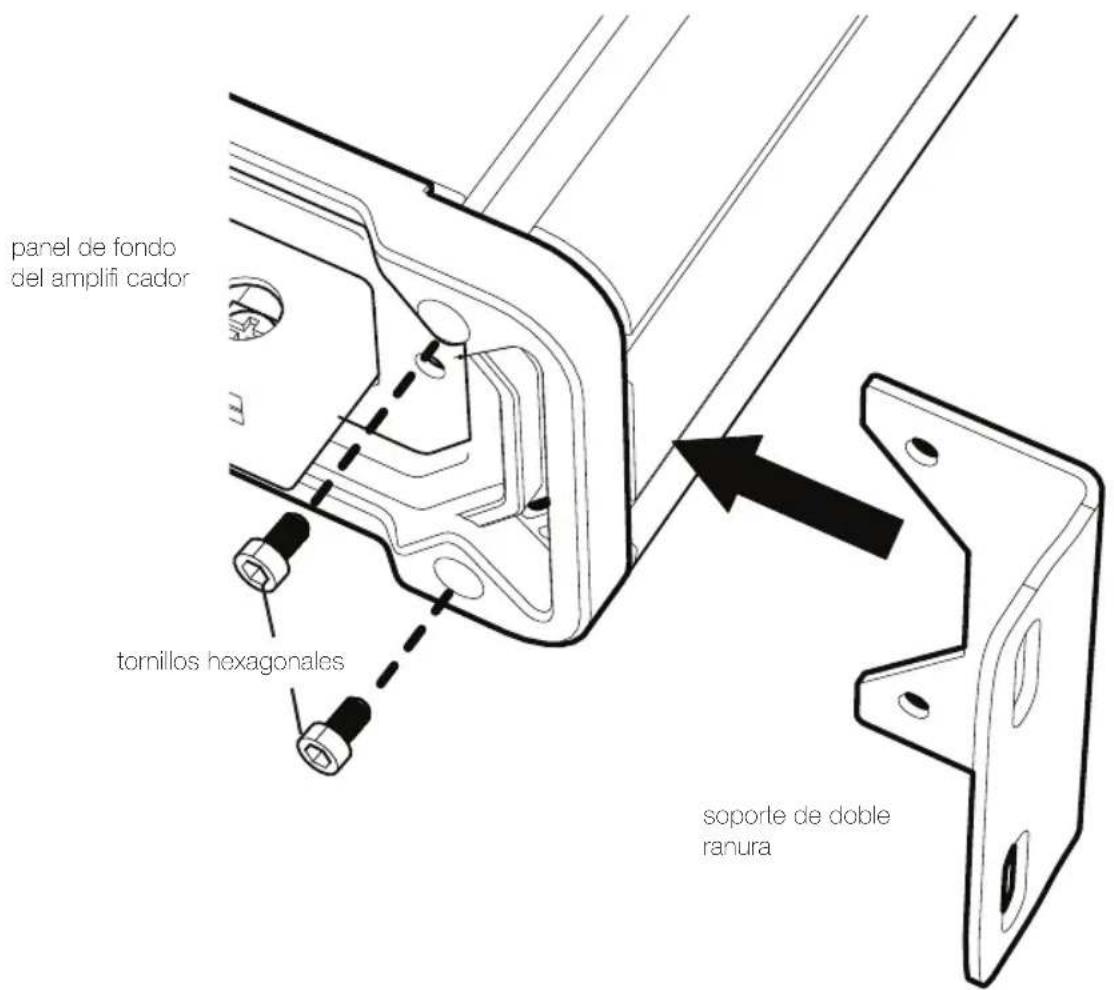

Los Amplifi cadores CX de KICKER se pueden instalar verticalmente para ahorrar espacio. Use una llave hexagonal de 2,5mm (llave Allen) para afl ojar el panel de fondo, quite los soportes existentes, luego inserte y apriete los soportes de doble ranura al amplifi cador como se ilustra.

panel de fondo del amplifi cador tornillos hexagonales soporte de doble ranura

Cableado: Desconecte la batería del vehículo para evitar cortocircuitos. Luego, conecte un cable de conexión a tierra al amplifi cador. El cable de conexión a tierra debe ser corto, de 24 plg. (60 cm) o menos, y debe ir conectado a un punto sólido del chasis del vehículo en que no haya ni pintura ni corrosión. También se recomienda instalar un cable de conexión a tierra adicional, de este mismo calibre (o de mayor calibre), entre la terminal negativa de la batería y el chasis del auto.

El amplifi cador CX tiene entradas RCA diferenciales de doble sensibilidad de entrada que reciben señales de alto nivel o bajo nivel de la unidad fuente del sistema estereofónico del automóvil. La señal se puede llevar al amplifi cador desde las salidas de altavoz de alto nivel de la unidad fuente. Fije el selector de nivel de entrada del panel de extremo del amplifi cador en la posición de alto (HI). Engarce y suelde conectores RCA al extremo del cable de altavoz procedente de las salidas de altavoz de alto nivel de la unidad fuente y conéctelo a las entradas RCA del panel de extremo del amplificador o simplificar la instalación mediante un KISL KICKER como se muestra a continuación. Como alternativa, puede conectar producción de su unidad fuente a las entradas RCA del amplifi cador CX RCA. Fije el selector de nivel de entrada del panel de extremo del amplifi cador en la posición de bajo (LO). Mantenga el cable de señal de audio alejado de los ameses de cableado de fábrica y otros cables de alimentación. Si es necesario cruzar este cableado, crucelo en un ángulo de 90°.

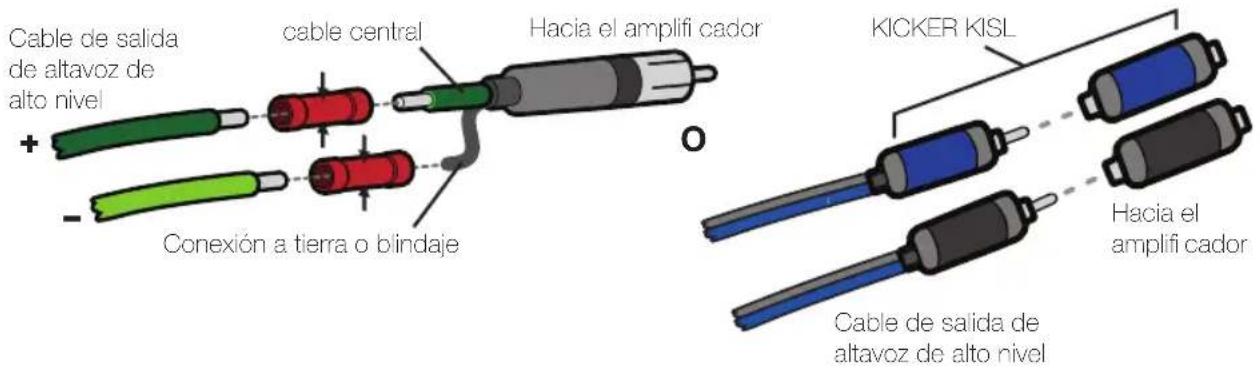

Cable de salida de altavoz de alto nivel + - conexión a tierra o blindaje cable central Hacia el amplifi cador KICKER KISL Hacia el amplifi cador Cable de salida de altavoz de alto nivel

Instale un fusible a menos de 18 plg. (45 cm) de la batería y en línea con el cable de alimentación conectado al amplifi cador. Si alguna vez necesita desmontar el amplifi cador, el cable de conexión a tierra debe ser el último que se desconecte del amplifi cador. Exactamente lo contrario de lo que se hace cuando se instala.

Modelo Fusible

Externo

(no incluido)

Cable de Alimentación y

Conexión a Tierra

Kit de cableado

KICKER

CXA660.5 1 x 80A Calibre 4 PK4, CK4

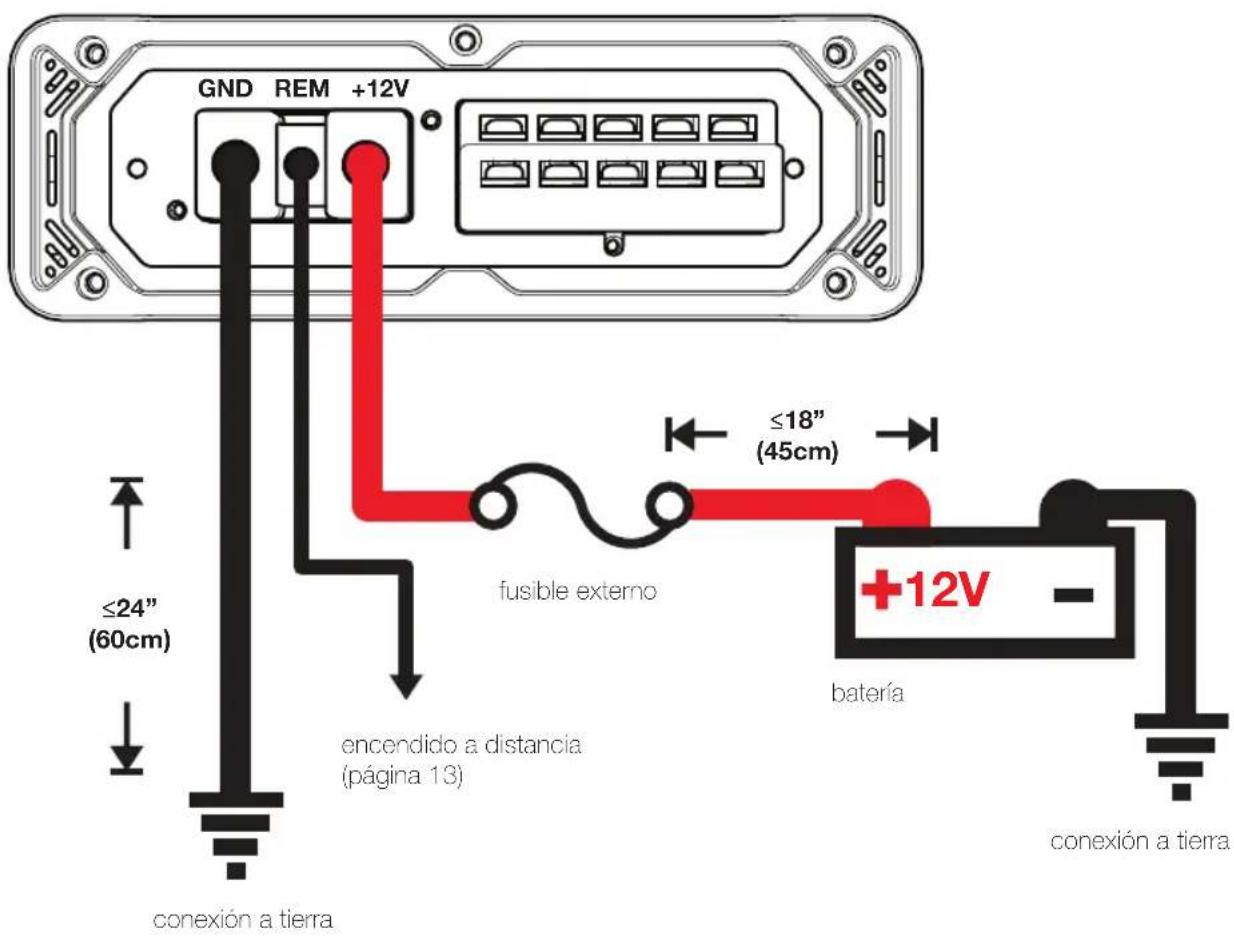

GND REM +12V ≤24" (60cm) encendido a distancia (página 13) conexión a tierra fusible externo ≤18" (45cm) batería +12V conexión a tierra

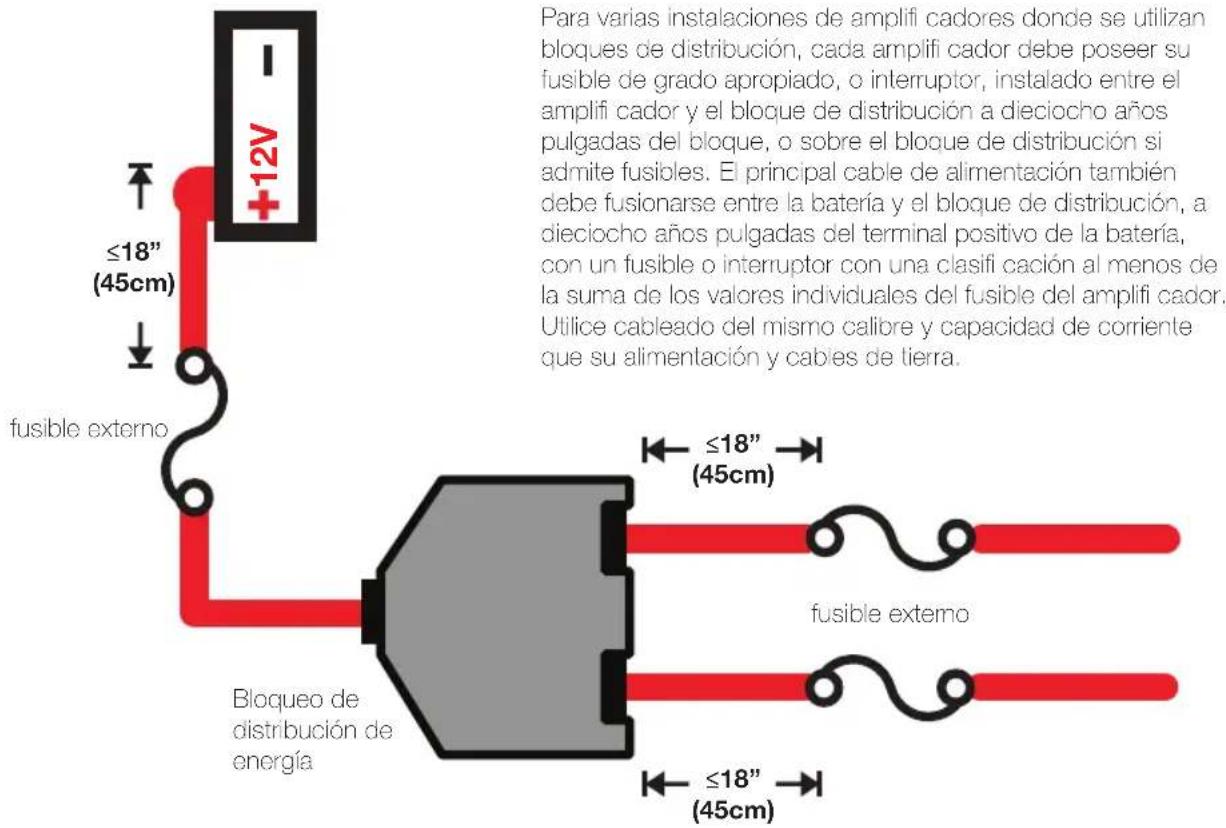

Para varias instalaciones de amplifi cadores donde se utilizan bloques de distribución, cada amplifi cador debe poseer su fusible de grado apropiado, o interruptor, instalado entre el amplifi cador y el bloque de distribución a dieciocho años pulgadas del bloque, o sobre el bloque de distribución si admite fusibles. El principal cable de alimentación también debe fusionarse entre la batería y el bloque de distribución, a dieciocho años pulgadas del terminal positivo de la batería, con un fusible o interruptor con una clasifi cación al menos de la suma de los valores individuales del fusible del amplifi cador. Utilice cableado del mismo calibre y capacidad de corriente que su alimentación y cables de tierra. +12V ≤18" (45cm) fusible externo ≤18" (45cm) bloqueo de distribución de energía

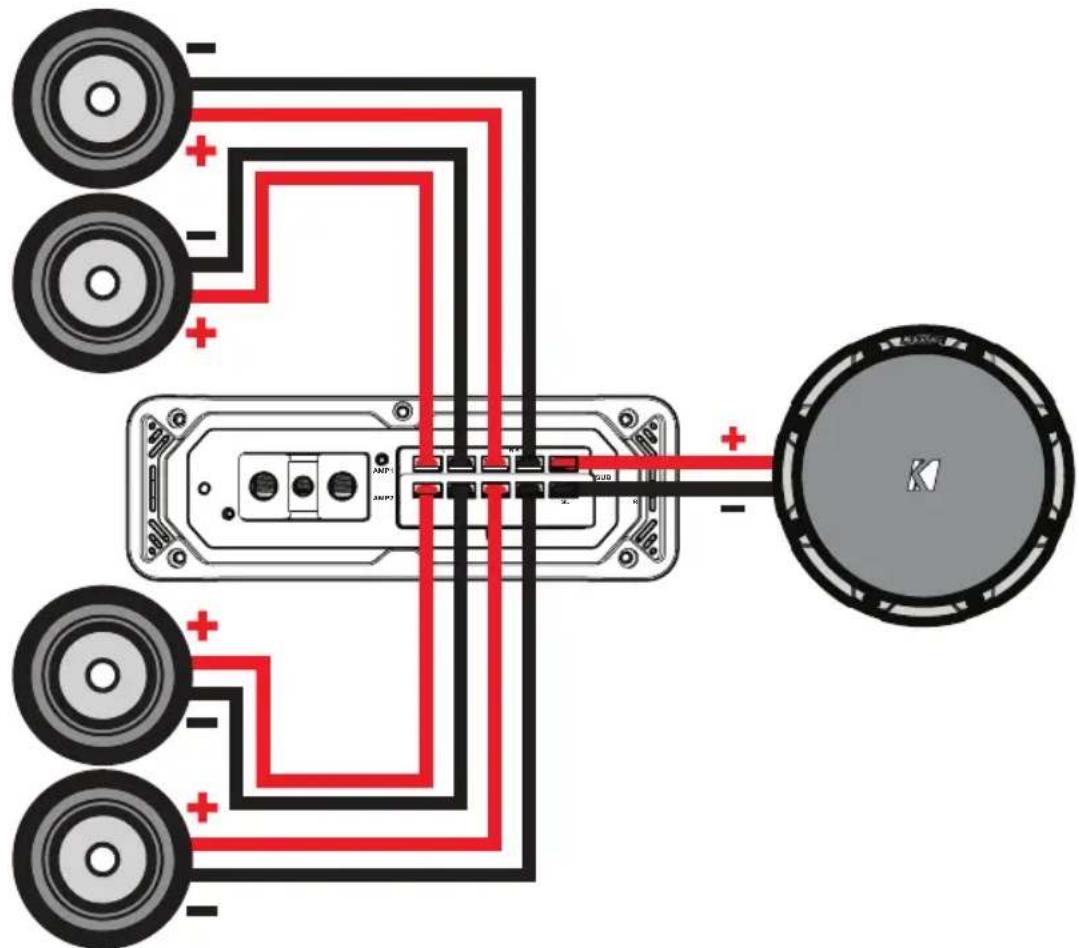

impedancia mínima de 2 ohmios por canales (AMP1, AMP2, y SUB canales)

Selección de Encendido Automático: El modelo CX le ofrece dos distintos modos de encendido automático; desvío a +12V y DC.

• Encendido a Distancia: Instale cable calibre 18 desde el conductor de encendido a distancia de la unidad fuente hasta la terminal etiquetada REM entre las terminales de alimentación positiva y negativa del amplifi cador.
• Encendido por Compensación de CC: En la modalidad de compensación de CC, el amplificador detecta una subida de >2.5V de las salidas de altavoz de alto nivel cuando la unidad fuente se ha encendido.

Nivel de Entrada: Las entradas RCA de los amplificadores CX de KICKER aceptan señales de bajo nivel o alto nivel procedentes de la unidad fuente. Si la única salida disponible de la unidad fuente es una señal de alto nivel, oprima y deje adentro el selector de nivel de entrada del amplifi cador. En la sección de cableado de este manual hay más instrucciones.

Interruptor de "Fader": Presione el interruptor de "Fader" si está ejecutando dos conjuntos de entradas (parte delantera y trasera, por ejemplo) al amplifi cador. Deja el interruptor de apagado, si usted quiere manejar todos los canales de entrada estéreo de un solo.

Entrada de Subwoofer: Si no hay salida dedicada al subwoofer en la unidad fuente, fje el selector de entrada de subwoofer (SUB INPUT) en la posición AMP2 o en la posición SUB.

Control de Amplificación de Entrada: El control de amplificación de entrada no es un control de volumen. El control de amplifi cación de entrada hace que la salida de la fuente corresponda al nivel de entrada del amplifi cador. La potencia máxima del amplifi cador es posible con la ganancia en la posición más baja. La confi guración incorrecta de la ganancia puede provocar una salida distorsionada o daños y fallas prematuras de los altavoces. Suba el volumen de la unidad fuente a 34 (si la unidad llega a 30, súbale el volumen a 25). A continuación, suba lentamente la amplifi cación (girando el control en el sentido de las manecillas del reloj) hasta que pueda oír distorsión, luego bajela un poquito.

Para establecer la ganancia de entrada usando un voltímetro o un osciloscopio, comience apagando el amplifi cador y desconectando todos los parlantes. Gire la perilla de ganancia completamente hacia afuera (en sentido antihorario) y todos los cruces, o hacia su ajuste menos efectivo. Gire la perilla de refuerzo de graves completamente (en sentido antihorario). Si se conecta un accesorio de bajo remoto al amplifi cador, enciéndalo completamente (en el sentido de las agujas del reloj). Asegúrese de que todos los ajustes de ecualización y DSP en la unidad fuente, como graves, agudos, atenuador, posición de asiento, etc. estén confi gurados como lineales, planos, centrales o apagados. Enciende el amplifi cador. Reproduzca una onda 0dB sinusoidal a través de su unidad fuente y aumente el volumen a aproximadamente 3/4 de máximo. Las pistas sinusoidales se pueden descargar de forma gratuita desde KICKER.com en la pestaña "Soporte". Utilice la onda sinusoidal de 50Hz para establecer la ganancia para un subwoofer y la onda sonoidal de 1kHz para los parlantes de rango completo. Confi gure su voltímetro o osciloscopio para medir el voltaje de CA. Coloque las sondas del voltímetro en los terminales de salida del altavoz del amplifi cador. Con la onda sinusoidal en reproducción, gire lentamente la perilla de ganancia en el sentido de las agujas del reloj y observe cómo aumenta la tensión de CA en el voltímetro.

Cuando se muestra la tensión deseada, o que empiece a ver la plaza de forma de onda de parada aumentando la ganancia, apagar el amplifi cador, vuelva a conectar todos los altavoces y establecer los cruces a la confi guración deseada. Su ganancia ahora está confi gurada para la máxima potencia no eliminada del amplifi cador. Si aumenta la amplitud usando los ajustes en la unidad fuente o la potencia de graves en el amplifi cador, introducirá distorsión y deberá repetir estos pasos.

Refuerzo de Bajos: El control de potenciador de graves variable a un costado del amplificador está diseñado para ofrecer una salida incrementada, 0–6dB, a 40Hz. La confi guración para este control es subjetiva. Si la aumenta, puede reajustar el control de ganancia de entrada para evitar recortar el amplifi cador.

Control de Crossover: El separador de frecuencias variable en el costado del amplificador le permite ajustar la frecuencia del separador de frecuencia de paso bajo de 10 a 200Hz (AMPS 1 & 2) y 50 a 200Hz (SUB). La confi guración para estos controles es subjetiva; 80Hz es un buen punto para empezar.

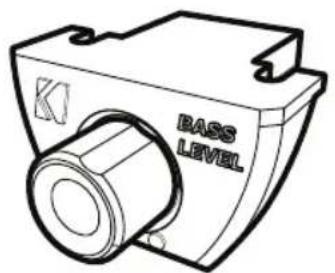

Control Remoto de Bajos-CXARC (no incluido): Con el control remoto de nivel de graves CXARC opcional, puede controlar a distancia el nivel de salida del amplifi cador. Para instalar en superfí cie el control remoto de nivel de graves CXARC, simplemente atornille el control en la ubicación elegida, luego extienda el cable del controlador hacia la entrada "Remote Bass" (grave remoto) en el panel del amplificador. NO conectar / desconectar, mientras que el amplifi cador está encendido.

CXARC CONTROL REMOTO DE BAJOS INSTALACIÓN

(Opcional - no incluido CXARC)

Para instalar en superfi cie el control remoto CXARC use los tornillos suministrados.

Cable de control remoto de audio pasa, no se ejecutan en paralelo a los cables de alimentación.

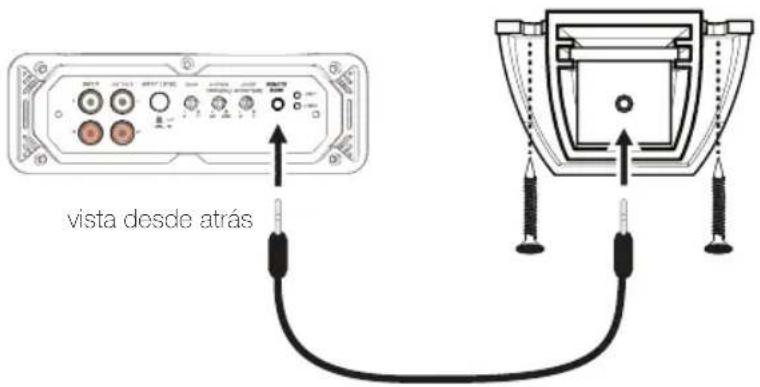

vista desde atrás

Conecte el cable de extensión de 1/8 pulgadas [3.5mm] suministrado al control remoto CXARC y a la entrada de grave remoto en el amplifi cador.

RESOLUCIÓN DE PROBLEMAS

Si su amplifi cador parece no estar funcionando, revise lo obvio primero: fusibles quemados, conexiones malas o incorrectas, posición incorrecta de los selectores de crossover y amplifi cación, etc. Su amplifi cador modelo CX de KICKER cuenta con los LED de protección (PRT) y de encendido (PWR) en el panel de alimentación lateral. Dependiendo del estado del amplifi cador y del sistema de carga del vehículo, los LED se iluminarán en verde o en rojo. Cuando el LED se ilumina en verde, indica que el amplifi cador está encendido y no hay ningún problema.

¿El indicador luminoso LED verde está apagado y no hay salida? Con un voltímetro/ohmímetro (VOM), verifi que lo siguiente: ① Hay +12V en la terminal de alimentación (debe leerse entre +12V y +16V). ② Hay +12V en la terminal de encendido a distancia (debe leerse entre +12V y +16V). ③ No hay conexiones invertidas de alimentación o conexión a tierra. ④ La terminal de conexión a tierra tiene la conductividad adecuada. ⑤ No hay fusibles quemados.

¿El Indicador luminoso LED verde está encendido y no hay salida? Verifi que lo siguiente: ① Las conexiones RCA están bien. ② Las salidas de altavoces están bien pues han sido puestas a prueba con un altavoz en buenas condiciones. ③ Se ha cambiado la unidad fuente por una unidad fuente en buenas

condiciones. ④ Con un medidor VOM confi gurado para medir voltaje de "CA", se ha buscado una señal en el cable RCA que alimenta el amplifi cador.

¿El indicador luminoso LED de "protection" destella con la música fuerte? El indicador luminoso LED rojo indica que hay bajo voltaje de batería. Revise todas las conexiones del sistema de carga eléctrica del vehículo. Puede ser necesario cambiar o cargar la batería del vehículo o cambiar el alternador del vehículo.

¿El indicador luminoso LED de "protection" está encendido y no hay salida? ① El amplifi cador está muy caliente = Se ha activado el circuito de protección térmica. Con un medidor VOM, compruebe que las terminales de altavoz tengan la impedancia correcta (vea en este manual los diagramas que contienen datos de impedancia mínima recomendada y sugerencias de cableado de varios altavoces). Asegúrese también de que haya un fl ujo de aire adecuado alrededor del amplifi cador. ② El amplifi cador se apaga sólo cuando el vehículo está en marcha = Se ha activado el circuito de protección contra sobrevoltaje. El voltaje al amplifi cador no está dentro del intervalo de funcionamiento de 8V a 16V. Haga inspeccionar el sistema eléctrico y de carga eléctrica del automóvil. ③ El amplifi cador sólo funciona a bajo volumen = Se ha activado el circuito de protección contra cortocircuilos. Asegúrese de que los cables de los altavoces no estén en cortocircuito entre sí o con el chasis del vehículo. Vea si hay altavoces dañados o funcionando a menos de la impedancia mínima recomendada.

¿No hay salida de uno de los canales? ① Revise el control de balance de la unidad fuente. ② Revise las conexiones RCA (o de entrada de altavoz) y de salida de altavoz del canal.

¿Hay ruido sibilante de alternador asociado a las RPM del motor? ① Vea si hay algún cable RCA (o de entrada de altavoz) dañado. ② Revise el encaminamiento del cable RCA (o de entrada de altavoz). ③ Vea si la unidad fuente tiene conexión a tierra apropiada. ④ Revise las confi guraciones de amplifi cación y bájelas si están muy altas.

¿Hay baja respuesta de bajos? Invierta la conexión de uno de los altavoces de positiva a negativa en los canales estereofónicos y/o de subwoofer; si los bajos mejoran, el altavoz estaba fuera de fase.

¿Hay ruido de conexión a tierra? Los amplificadores KICKER son totalmente compatibles con las unidades fuente de todos los fabricantes. Algunas unidades principales pueden necesitar más conexión a tierra para evitar que entre ruido a la señal de audio. En la mayoría de los casos, este problema con la unidad principal se resuelve instalando un cable de conexión a tierra desde las salidas RCA de la unidad principal al chasis.

PRECAUCIÓN: Cuando haga arrancar el vehículo con cables de arranque conectados a una batería externa, asegúrese de que las conexiones de los cables de arranque sean correctas. Conectar los cables de arranque de manera incorrecta puede quemar los fusibles del amplifi cador y causar fallas en otros sistemas del vehículo.

Si tiene más preguntas sobre la instalación de su nuevo producto KICKER, vaya al distribuidor autorizado de KICKER donde lo compró. Si necesita más consejos sobre la instalación, haga clic en la lengüeta SUPPORT (apoyo) de la página Web de KICKER, www.kicker.com. Escoja la lengüeta TECHNICAL SUPPORT (apoyo técnico), escoja el tema que le interese y luego descargue o vea la información correspondiente. Envíe un mensaje por correo electrónico a [e-mail] o comuníquese con Servicios Técnicos llamando al [phone] si tiene preguntas específi cas o a las cuales no haya encontrado respuesta.

Relación de Señal a Ruido -75dB CEA-2006B (ref: 1W, ponderado en A) 150 x 1 @ 4 ohmios (25Hz-200Hz)

Relación de Señal a Ruido -75dB CEA-2006B (ref: 1W, ponderado en A) 14.4VCC, 1% THD, CEA-2006B (W)

MODELL:

CXA660.5

Comuníquese con su concesionario o distribuidor KICKER internacional para obtener infor acción sobre procedimientos específi cos relacionados con las normas de garantía de su país.

La frase “combustible para vivir la vida Livin’ Loud™ a todo volumen” se refi ere al entusiasmo por la vida que la marca KICKER de estéreos de automóvil representa y a la recomendación a nuestros clientes de que vivan lo mejor posible (“a todo volumen”) en todo sentido. La línea de altavoces y amplifi cadores KICKER es la mejor del mercado de audio de automóviles y por lo tanto representa el “combustible” para vivir a todo volumen en el área de “estéreos de automóvil” de la vida de nuestros clientes. Recomendamos a todos nuestros clientes que obedezcan todas las reglas y reglamentos locales sobre ruido en cuanto a los niveles legales y apropiados de audición fuera del vehículo.
