51KSC6804 - Altavoz del coche KICKER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz coaxial de 2 vías para automóvil
Marca	Kicker
Modelo	51KSC6804
Dimensiones del altavoz de graves	6 x 8 pulgadas (160 x 200 mm)
Dimensiones del tweeter	3/4 pulgada (20 mm)
Impedancia nominal	4 ohmios
Potencia máxima	150 vatios
Potencia continua (RMS)	15 a 75 vatios
Sensibilidad	90 dB (1 W, 1 m)
Respuesta en frecuencia	45 Hz - 21 kHz
Material del cono	Polipropileno
Material del domo del tweeter	Seda
Tipo de imán del tweeter	Neodimio
Profundidad de montaje superior	58 mm (2 1/4 pulgadas)
Profundidad de montaje inferior	67 mm (2 5/8 pulgadas)
Diámetro de recorte	127 x 182 mm (5 x 7 3/16 pulgadas)
Rejilla incluida	No
Sección de cable recomendada	Calibre 16 o superior
Montaje sin recinto	Sí (diseñado para montaje libre)
Adaptadores incluidos	Sí (adaptador multisoporte para ciertos vehículos)

Preguntas frecuentes - 51KSC6804 KICKER

¿Cuál es la potencia máxima del altavoz Kicker 51KSC6804?

La potencia máxima es de 150 vatios, con una potencia continua RMS entre 15 y 75 vatios.

¿Cuál es la impedancia de este altavoz?

La impedancia nominal es de 4 ohmios, lo que lo hace compatible con la mayoría de los autorradios y amplificadores diseñados para una carga de 4 ohmios.

¿Puedo instalar este altavoz sin recinto?

Sí, los altavoces coaxiales KS de Kicker están diseñados para un montaje sin recinto. Asegúrese de aislar la parte delantera y trasera del altavoz.

¿Qué tipo de cable usar para la conexión?

Se recomienda usar cable de calibre 16 AWG o superior para una conexión óptima.

¿Este altavoz es compatible con mi vehículo?

La compatibilidad depende de la ubicación de montaje. El KSC6804 está diseñado para reemplazar los altavoces de fábrica de 6x8 pulgadas. Se incluye un adaptador versátil para facilitar la instalación en ciertos vehículos.

¿El altavoz viene con una rejilla de protección?

No, el modelo KSC6804 no incluye rejilla. El tweeter sobresale ligeramente (2 mm) y requiere protección adecuada si se monta en una zona expuesta.

¿Cuál es la sensibilidad del altavoz?

La sensibilidad es de 90 dB a 1 vatio y 1 metro, lo que permite obtener un buen nivel de sonido incluso con baja potencia.

¿Cuál es la respuesta en frecuencia?

La respuesta en frecuencia se extiende de 45 Hz a 21 kHz, cubriendo graves, medios y agudos con un tweeter de seda.

¿De qué materiales están hechos los componentes?

El cono del altavoz de graves es de polipropileno, el domo del tweeter de seda y el imán del tweeter de neodimio para un mejor rendimiento.

¿Cómo limpiar y mantener este altavoz?

Limpie suavemente la superficie con un paño suave y seco. Evite productos químicos. Proteja el altavoz de la humedad excesiva y golpes.

MANUAL DE USUARIO 51KSC6804 KICKER

Especificaciones ..... 16

Instalación......17

Cableado 17

Montaje....20

ADVERTENCIA IMPORTANTE DE SEGURIDAD: LA OPERACIÓN PROLONGADA Y CONTINUA DE UN AMPLIFICADOR DE MANERA DISTORSIONADA O CORTADA PUEDE PROVOCAR QUE SU SISTEMA DE AUDIO SE SOBRECALIENTE CON LA POSIBILIDAD DE INCENDIARSE Y PROVOCAR DAÑOS GRAVES A SUS COMPONENTES O VEHÍCULO. ¡LOS PRODUCTOS KICKER PUEDEN PRODUCIR NIVELES DE SONIDO QUE PUEDEN DAÑAR PERMANENTEMENTE SU OÍDO! SUBIR EL VOLUMEN DE UN SISTEMA A UN NIVEL EN EL CUAL SE ESCUCHA UNA DISTORSIÓN ES MÁS DAÑINO PARA SUS OÍDOS QUE ESCUCHAR UN SISTEMA SIN DISTORSIÓN AL MISMO NIVEL DE VOLUMEN. EL UMBRAL DEL DOLOR ES SIEMPRE UN INDICADOR DE QUE EL NIVEL DEL SONIDO ES MUY ALTO Y PUEDE DAÑAR PERMANENTEMENTE SU AUDICIÓN. USE EL SENTIDO COMÚN AL CONTROLAR EL VOLUMEN. LOS EXCITADORES KICKER SON CAPACES DE PRODUCIR NIVELES DE SONIDO QUE PUEDEN DAÑAR PERMANENTEMENTE EL OÍDO. SUBIR EL VOLUMEN DEL SISTEMA HASTA UN NIVEL QUE PRODUZCA DISTORSIÓN ES MÁS DAÑINO PARA EL OÍDO QUE ESCUCHAR UN SISTEMA SIN DISTORSIÓN AL MISMO VOLUMEN. EL DOLOR ES SIEMPRE UNA INDICACIÓN DE QUE EL SONIDO ES MUY FUERTE Y QUE PUEDE DAÑAR PERMANENTEMENTE EL OÍDO. SEA PRECAVIDO CUANDO CONTROLE EL VOLUMEN.

Los sistemas de Coaxes de la serie KS de KICKER ofrecen una fidelidad de audio inigualable para aplicaciones para vehículos. Ya sea para configurar el último sistema de sonido envolvente con altavoces múltiples y subwoofer o simplemente para mejorar la versión de parlantes aburridos y sin vida de fábrica, los sistemas de Coaxes KS brindan el sonido de gama completa más placentero del mercado en la actualidad! Esperamos que tenga la oportunidad de combinar estos nuevos y mejorados componentes de audio con nuestros amplificadores Key Smart totalmente nuevos y un auxiliar KICKER ¡para una experiencia de audio inolvidable!

Especificaciones

Modelo: KSC270 KSC350 KSC40 KSC460 KSC4100 KSC50

Deseño del parte 2 vías 2 vías 2 vías 2 vías
Wooler [pulgaca mm] 2-3/2, 703-1/2 894, 1004/6, 100x100-4x10, 100x250-5-1/4, 130
Modio [pugada, mm]
Trevotor [pulgada, mm]	-	1/2, 13	1/2, 13	1/2, 13	1/2, 13	3/4, 20
Impedencia nominal [Ω]	4	4	4	4	4	4
Manejo de potencia máxima [Malla]	100	100	150	150	150	150
Manejo de la corriente continua Watts [PMS]	15-50	15-50	15-75	15-75	15-75	15-75
Sensibilidad [W, 1 m]	35	39	39	39	39	30
Rospuera en frecuencia [lbr]	300 20k	30 20k	50 20k	50 20k	45 20k	45 21k
Dometro col artivo de montaje [pugadas, mm2]	2.3/5, 61.8-17.6, 73	3-11/6, 94	4x5-5/6, 101x151	3.7/5x9.3/5, 98x238	4-1/2, 115
Polundidad de montaje superior [pulgadas, mm]	1-1/4, 32°-8/8	42 1-13/18, 46	1-11/18, 44	2-3/5, 81°-3/4, 43
Polundidad de montaje inferior [pugadas, mm]	-	1-7/5, 49	2-1/18, 5'	2, 5'	2-13/18, 71	2, 62
Sa ente del wester [pugada, mm]	0	1/16, 2	0	1/16, 2	0	0
Folitas	No	No	5	No	No	5 (sc vondo por separado)
Material de magroco dol trevotor	-	Noodimo	Noodimo	Noodimo	Noodimo	Noodimo
Material de tveeler de códula	-	Seca	Seca	Seca	Seca	Seca
Deseño del tveeler	-	Cópula equilibrada Cópula equilibrada Cópula equilibrada Cópula equilibrada Cópula equilibrada Cópula equilibrada Cópula equilibrada Cópula equilibrada Cópula equilibrada Cópula equilibrada Cópula equilibrada Cópula equilibrada Cópula equilibrada Cópula Equilibrada Cópula Equilibrada Cópula Equilibrada Cópula Equilibrada Cópula Equilibrada Cópula Equilibrada Cópula Equilibrada Cópula Equilibrada Cópula Equilibrada Cópula Equilibrada Cópula Equilibrada Cópula Equilibrada Cópula EquilibradaCópula Equilibrada Cópula Equilibrada Cópula Equilibrada Cópula Equilibrada Cópula Equilibrada Cópula Equilibrada Cópula Equilibrada Cópula Equilibrada Cópula Equilibrada Cópula Equilibrada Cópula Equilibrada Cópula Equilibrada CópulaEquilibrada Cópula Equilibrada Cópula Equilibrada Cópula Equilibrada Cópula Equilibrada Cópula Equilibrada Cópula Equilibrada Cópula Equilibrada Cópula Equilibrada Cópula Equilibrada Cópula Equilibrada Cópula Equilibrada Cópula Equilibrada	-	-	-	-	-
Material de cono de wocar	capel com uescio -Polipropilenc	Polipropilenc	Polipropilenc	Polipropilenc	Polipropilenc	Polipropilenc
Material envolventa de wocar	-Paro traboc con Cauchro rejos UV	Cauchro	Cauchro	Cauchro	Cauchro	Cauchro

Modelo:	KSC650	KSC670	KSC680	KSC690	KSC6930
Dosco del potante	2 vás	2 vás	2 vás	2 vás	3 vás
Woster [pulgada, mm]	6-72, 160	8-34, 165	9x3, 160x200	6x3, 160x200	6x3, 160x230
Modio [pulgada, mm]	-	-	-	-	1,25
Tweeler [pulgada, mm]	3/4, 20	3/4, 20	3/4, 20	1,25	3/4, 20
Impedance nominal [Ω]	4	4	4	4	4
Manjejo de potencia máxima [Walla]	200	200	150	300	300
Montojo de la contorte continua Wars FMS	15 100	15 100	15 /5 -15 150	15 150
Sonabiliadas [W, 1m]	90	90	90	92	92
Bespuesta en secuendis [Hz]	43-21k	43-21k	45-21k	30-21k	30-21k
Denetro o cel unifro de montaje [pugadas, mm]	4-73/6, 123	5-8/18, 741	5x7-3/18, 127x182	5-11/18x8-7/18, 141x2*5	6-11/6x8-7/16, 17/7x215
Profundido do montaje superior [pulgadas, mm]	1 - 5/6, 46	1 13/18, 76	2 1/4, 58	8 5/6, 31	8 7/8 80
Profundido do montaje inferior [pulgadas, mm]	2 3/16, 51	2 50	2 5/5, 67	8 11/16, 93	8 5/8 62
Sa ento del woster [nugadas, mm]	0	0	1/16, 2	0	0
Rojias	Si	Si	S	Si	Si
Material de magre.o del tveeler	Necimiento	Necimiento	Necimiento	Necimiento	Necimiento
Material de tveeler de cídua	Seda	Seda	Seda	Seda	Seda
Dosco del tveeler	Cúdua	Cúpula	Cúpula	Cúpula	Cúpula
Material da como do woster	Polipropiano	Polipropilano	Polipropilano	Polipropilano	Polipropilano
Material envolvorno da woster	Caucho	Caucho	Caucho	Caucho	Caucho

Cableado

Se recomienda utilizar un cable calibre 16 (o más). Los Coaxes KS están clasificados para 4 ohms y funcionan con cualquier unidad fuente o amplificador diseñado para operar a una carga de 4 ohms. Asegúrese de que la unidad fuente o el amplificador estén clasificados para funcionar con 4 ohms.

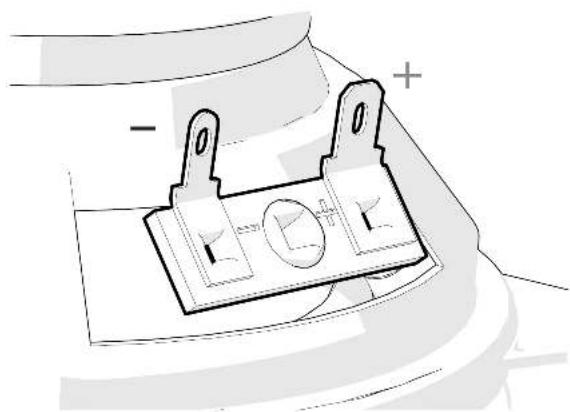

Conecte el cableado a las terminales.

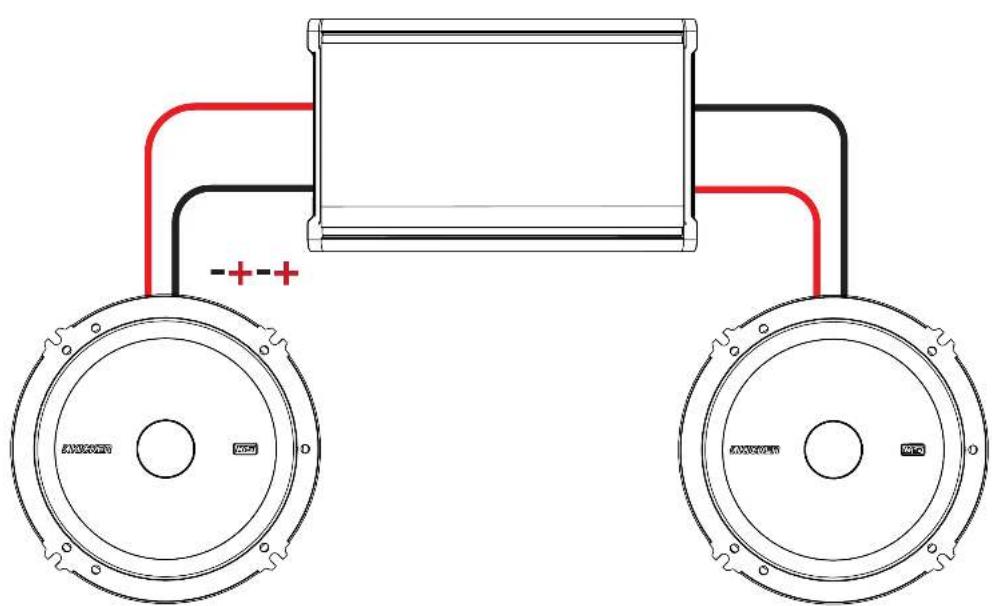

CABLEADO ESTÉREO ESTÁNDAR

impedancia mínima de 4 ohmios por canal

Dos KS Coax altavoces conectaron en la paralelo a un solo canal.

Total Impedancia: 2 ohms

Se necesitan al menos dos canales para amplificadores para el funcionamiento en estéreo (se muestra un solo canal).

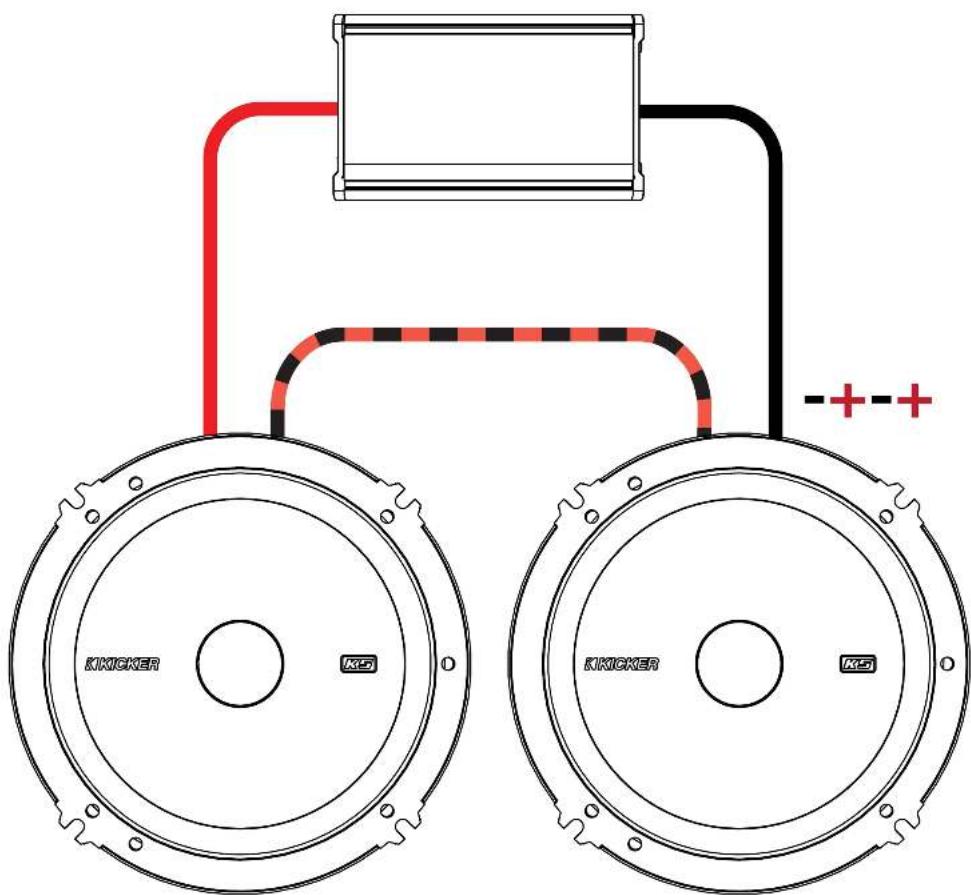

CABLEADO EN SERIE

Dos KS Coax altavoces conectaron en la serie a un solo canal

Total Impedancia: 8 ohms

Se necesitan al menos dos canales para amplificadores para el funcionamiento en estéreo (se muestra un solo canal).

Montaje

Los altavoces Componentes KICKER KS han sido diseñados específicamente para montarlos en aplicaciones al aire libre. Estos altavoces no necesitan caja sellada para dar un rendimiento óptimo. Es importante separar el sonido radiado por delante del sonido radiado por detrás del excitador. Esta separación se logra normalmente instalando el excitador en una ubicación de altavoz preestablecida de fábrica o provista de una cámara trasera semiaislada.

Si está reemplazando los altavoces de fábrica en sus ubicaciones originales con el KSC65 o KSC69, es posible que deba usar el adaptador multipropósito incluido o modificarlo para que se ajuste a los patrones de tornillo requeridos. También es posible que deba agrandar los recortes de los altavoces y taladrar previamente los nuevos orificios para tornillos con una broca de 7/64 “(2.5 mm). Las ubicaciones de montaje personalizado requieren más preparación y trabajo. En cualquier caso, asegúrese de que el altavoz no interfiera con los mecanismos de apertura y cierre de la puerta y de la cajuela, y de que los tornillos incluidos no perforen el tanque de gasolina ni rompan el cableado ni interfieran con ninguna otra pieza mecánica debajo o detrás de la superficie de montaje. Suba y baje completamente los vidrios de las ventanas.

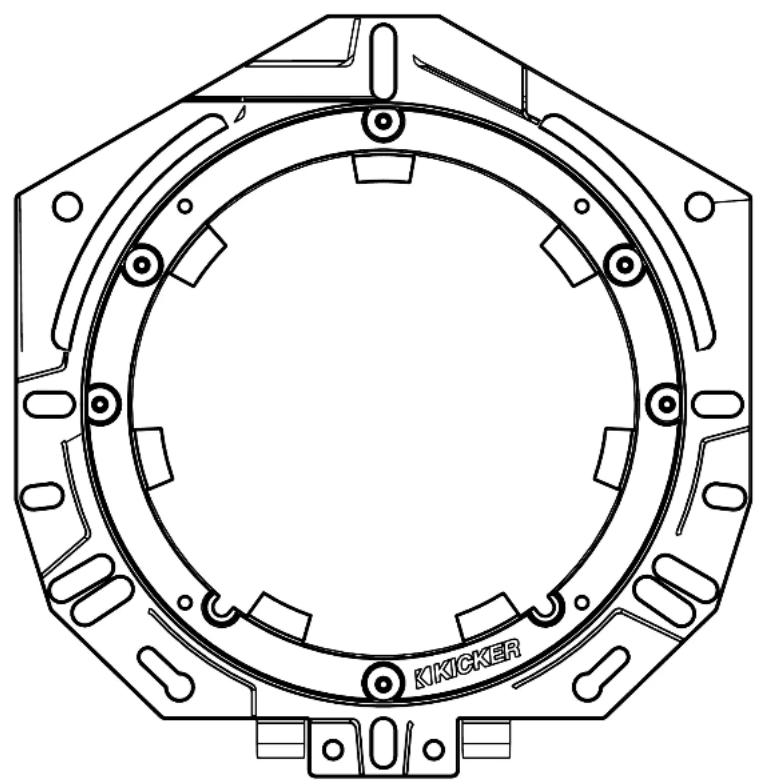

Estos adaptadores de múltiples soportes ayudarán a acomodar los altavoces KS en ubicaciones de fábrica o personalizadas. Es posible que deba cortar piezas o modificar estos adaptadores para que se ajusten a su vehículo o aplicación.

KS65/KS67 Adaptador

Asegure la bocina en la ubicación deseada.

Garantía | Garantie......44

GARANTÍA INTERNACIONAL Versión Español

Comuníquese con su concesionario o distribuidor KICKER internacional para obtener infor acción sobre procedimientos específicos relacionados con las normas de garantía de su país.

La frase "combustible para vivir la vida Livin' Loud™ a todo volumen" se refiere al entusiasmo por la vida que la marca KICKER de estéreos de automóvil representa y a la recomendación a nuestros clientes de que vivan lo mejor posible ("a todo volumen") en todo sentido. La línea de altavoces y amplificadoros KICKER os la mejor del mercado de audio de automóvilos y por lo tanto representa el "combustible" para vivir a todo volumen en el área de "estéreos de automóvil" de la vida de nuestros clientes. Recomendamos a todos nuestros clientes que obcezcan todas las reglas y reglamentos locales sobre ruido en cuanto a los niveles legales y apropiados de audición fuera del vehículo.
