BEDIENUNGSANLEITUNG 51KSC6804 KICKER

WICHTIGE SICHERHEITSWARNUNG: DER ANHALTENDE, FORTLAUFENDE BETRIEB EINES VERSTÄRKERS IN ÜBERSTEUERTER ODER ABGEHACKTER WEISE KANN DAZU FÜHREN, DASS SICH DAS AUDIO-SYSTEM ÜBERHITZT UND IN BRAND GERÄT, WAS ZU EINER SCHWEREN BESCHÄDIGUNG DER KOMPONENTEN UND/ODER DES FAHRZEUGS FÜHREN KANN. KICKER-PRODUKTE KÖNNEN LAUTSTÄRKEPEGEL ERZEUGEN, DIE DAS GEHÖR PERMANENT SCHÄDIGEN KÖNNEN! WENN DIE LAUTSTÄRKE EINES SYSTEM BIS ZU EINER HÖRBAREN VERZERRUNG ERHÖHT WIRD, KANN DAS GEHÖR SCHWERER ALS MIT EINEM NICHT VERZERRTEN SYSTEM MIT DEM GLEICHEN LAUTSTÄRKEPEGEL GESCHÄDIGT WERDEN. DIE SCHMERZSCHWELLE IST IMMER EIN INDIKATOR, DASS DER LAUTSTÄRKEPEGEL ZU HOCH IST UND DAS GEHÖR PERMANENT SCHÄDIGEN KANN. LASSEN SIE GESUNDEN MENSCHENVERSTAND WALTEN, WENN SIE DIE LAUTSTÄRKE EINSTELLEN. KICKER-TREIBER KÖNNEN EINEN SCHALLPEGEL ERZEUGEN, DER ZU PERMANENTEN GEHÖRSCHÄDEN FÜHREN KANN! WENN SIE EIN SYSTEM AUF EINEN PEGEL STELLEN, DER HÖRBARE VERZERRUNGEN ERZEUGT, SCHADET DAS IHREN OHREN MEHR, ALS EIN NICHT VERZERRTES SYSTEM AUF DEM GLEICHEN LAUTSTÄRKEPEGEL. DIE SCHMERZSCHWELLE IST IMMER EINE ANZEIGE DAFÜR, DASS DER SCHALLPEGEL ZU LAUT IST UND ZU PERMANENTEN GEHÖRSCHÄDEN FÜHREN KANN. SEIEN SIE BEI DER LAUTSTÄRKEEINSTELLUNG BITTE VERNÜNFTIG!

Ihr KS Koax-System wurde besonders für "Livin' Loud" in der harten Autoumwelt entworfen. Es ist Materialien und Konstruktion fortgeschritten beizubehalten, dass ideale Leistung jahrelang kommt. Wir hoffen, dass Sie die Möglichkeit haben, diese neuen, verbesserten audiophilen Komponenten mit unseren brandneuen KEY-Smart-Verstärkern und einem KICKER-Sub zu kombinieren – für ein Klangerlebnis, das Sie nicht vergessen werden!

Model: KSC270 KSC350 KSC40 KSC460 KSC4100 KSC50

Laufsprecher-Design - 2-Weg 2-Weg 2-Weg 2-Weg
Tiefläner [in. mm] 2-3/4, 70 3-1/2, 98 4, 100 4x6, 100x100 4x'0, 100x250 8-1/2, 130
Mitto [in. mm]
Hochtöner [in. mm]	-	1/2, 13	1/2, 13	1/2, 13	1/2, 13	3/4, 20
Nennin noekang [Ω]	4	4	4	4	4	4
Spizenbelkaukerlei, [Wall]	100	100	150	150	150	150
Dauerbeas.baxe [Wall RMS]	15-50	15-50	15-75	15-75	15-75	15-75
Sonstivät [1 W, 1 m]	35	38	38	38	38	30
Frequenzgang [ft]	300 20k	30 20k	50 20k	50 20k	45 20k	45 21k
Durchmesser Montaglinen [in. mm]	2-3/5, 61 3-1/6, 75	3-11/6, 94	4x5-5/6, 101x151	3-7/5x9-3/5, 99x238	4-1/2, 115
Tiele Obersellemontlage [in. mm]	1-1/4, 32 1-5/8	42 1-13/18, 46	1-11/18, 44	2-3/5, 81 1-8/4, 45
Tiele Unterstellenmontage [in. mm]	-	1-7/5, 49	2-1/18, 5'	2, 5'	2-13/18, 71	2, 62
Hochlöner Übersarc [in. mm]	0	1/16, 2	0	1/16, 2	0	0
Grill	Noir	Noir	Je	Noir	Noir	Je
Material Iohöchnomagnat	-	Noodym	Noodym	Noodym	Noodym	Noodym
Material Houtronikoulen	-	S k	S k	S k	S k	S k
Design Hochlöner	-	Eolandsie le KsoueEolandsie le KsoueEolandsie le KsoueEolandsie le KsoueKololle
Material Iellönerkonus	Verbundpapier	Polypropyler	Polypropyler	Polypropyler	Polypropyler	Polypropyler
Material Iellönerziskon	JV opandelsor Stoff	Rubber	Rubber	Rubber	Rubber	Rubber

Model:	KSC650	KSC670	KSC680	KSC690	KSC6930
Laufsprencr Design	2 Wog	2 Wog	2 Wog	2 Wog	3 Wog
Tiefläner [in, mm]	6-12, 160	8-34, 165	8x8, 160x200	6x8, 160x230	6x8, 160x230
Mirta [in, mm]	-	-	-	-	1,25
Hochlöner [in, mm]	3/4, 20	3/4, 20	3/4, 20	1,25	3/4, 20
Nennir nueslanz [Ω]	4	4	4	4	4
Spizenbelastbarlei. [Wall]	200	200	150	300	300
Daurosanbanker (Watt RMS)	15 100	15 100	15 /5	15 150	5 150
Sensitwert [1 W, 1 m]	90	90	90	92	92
Frequenzgang [Hz]	43-21k	43-21k	45-21k	30-21k	30-21k
Durchmesser Vorlegelser [in, mm]	4-13/6, 123	5-9/18, 741	5x7-3/18, 127x182	5-11/18x8-7/18, 141x2*5	5-11/6x8-7/16, 17/5x215
Tiefte Obersichtormontage [in, mm]	1 - 3/6, 43	1 13/18, 76	2 1/4, 58	3 3/6, 81	3 - 8, 80
Tiefte Untorsichtnormtage [in, mm]	2 3/16, 54	2,50	2 5/5, 87	3 11/16, 93	3 5/8, 92
I ochlöner-Uborsano [in, mm]	0	0	1/16, 2	0	0
Grill	Ja	Ja	Naïr	Ja	Ja
Material Hoerlöner-magnet	Neodyrn	Neodyrn	Neodyrn	Neodyrn	Neodyrn
Material Hoerlöner-kosten	Silk	Silk	Silk	Silk	Silk
Design Hochlöner	Kalotte	Kalotte	Kalotte	Koote	Kalotte
Material Tieftonenkosten	Polypropylon	Polypropylon	Polypropylon	Polypropylon	Polypropylon
Material Tieftonersisken	Rubber	Rubber	Rubber	Rubber	Rubber

Verkabelung

Wir empfehlen die Verwendung eines 16-Gauge-Lautsprecherkabels (oder mehr). Die KS-Koax haben eine Impedanz von 4 Ohm und sind für alle 4-ohmigen Quellen oder Verstärker geeignet.

Vergewissern Sie sich, dass Ihre Quelle oder Verstärker für 4-Ohm-Betrieb ausgelegt ist.

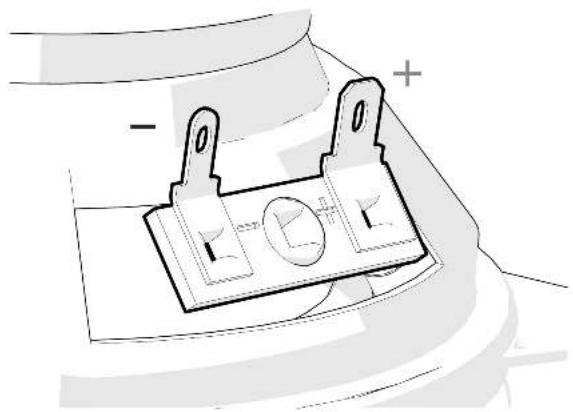

Schließen Sie die Kabel an die Klemmen an.

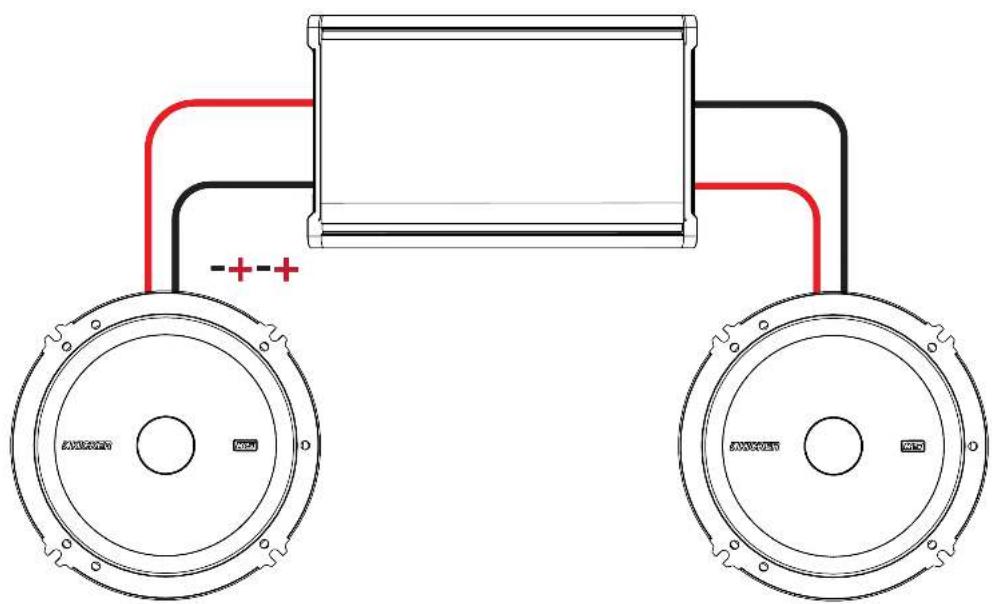

STANDARD STEREO VERKABELUNG

Mindestimpedanz von 4 Ohm pro Kanal

Zwei KS Koax-Systems an einen einzelnen Kanal Paralleler

Total Impedanz: 2 ohms

Für den Stereobetrieb sind mindestens zwei Verstärkerkanäle erforderlich (Es wird nur ein Kanal dargestellt).

KIKICKER K5 KIKICKER K5

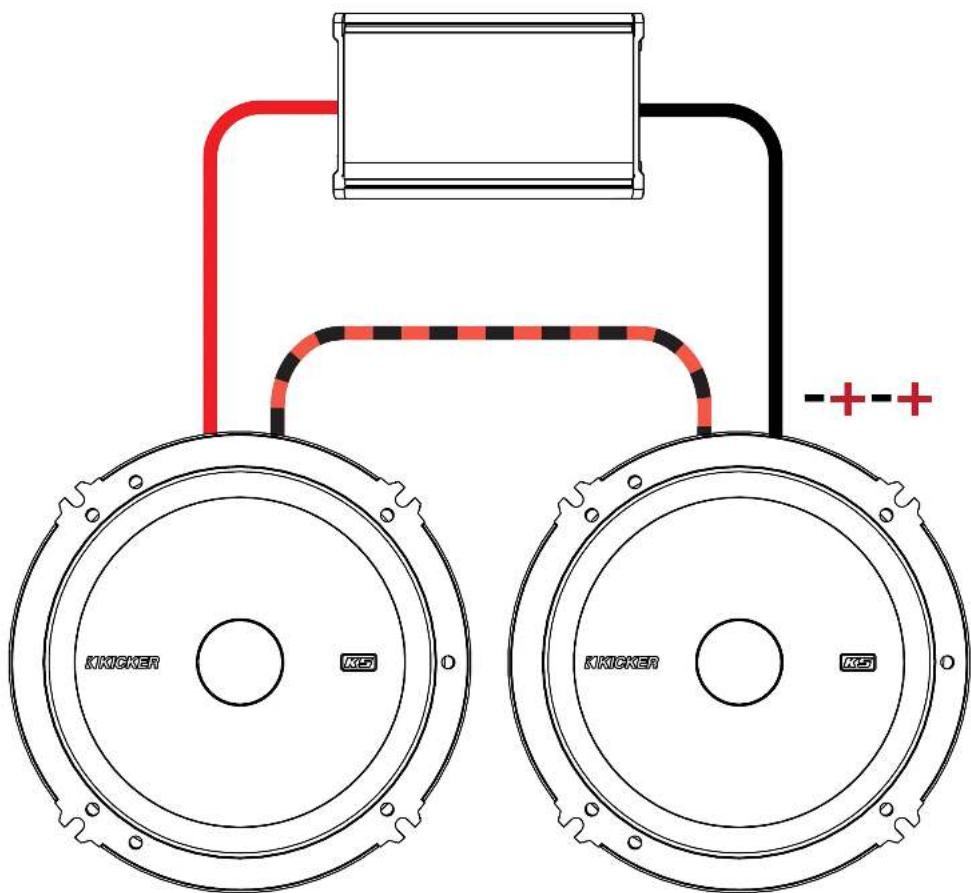

SERIE VERKABELUNG

Zwei KS Koax-Systems an einen einzelnen Kanal anschließen

Total Impedanz: 8 ohms

Für den Stereobetrieb sind mindestens zwei Verstärkerkanäle erforderlich (Es wird nur ein Kanal dargestellt).

KIKICKER K5 KIKICKER K5

Montage

Ihre Kicker KS-Koax sind speziell für den Einbau in nicht geschlossenen Gehäusen gedacht. Die Lautsprecher benötigen kein geschlossenes Gehäuse, um optimale Leistung zu bieten. Es ist wichtig, den vorne aus dem Treiber austretenden Schall vom Schall zu trennen, der von der Rückseite des Treibers kommt. Diese Trennung wird meist durch den Einbau an einer werksseitig vorgewählten Stelle erreicht, oder an einer Stelle mit semiisoliertem Rückraum.

Wenn Sie die werkseitigen Lautsprecher an ihren ursprünglichen Positionen durch die KSC65, KSC67 oder KSC69 ersetzen, müssen Sie möglicherweise den mitgelieferten Mehrzweckadapter verwenden oder ihn so modifizieren, dass er Ihren erforderlichen Schraubenmustern entspricht. Möglicherweise müssen Sie auch die Lautsprecherausschnitte vergrößern und neue Schraubenlöcher mit einem 2,5-mm-Bohrer vorbohren. Spezielle Montagestellen erfordern mehr Vorbereitung und Arbeit. Stellen Sie auf jeden Fall sicher, dass der Lautsprecher nicht das Öffnen und Schließen der Kofferraumklappe bzw. Tür behindert und dass die beiliegenden Schrauben nicht in den Treibstofftank oder Kabel eindringen bzw. andere mechanische Elemente an der Unterseite der Montageoberfläche beschädigen. Fahren Sie die Fenster ganz nach unten und oben.

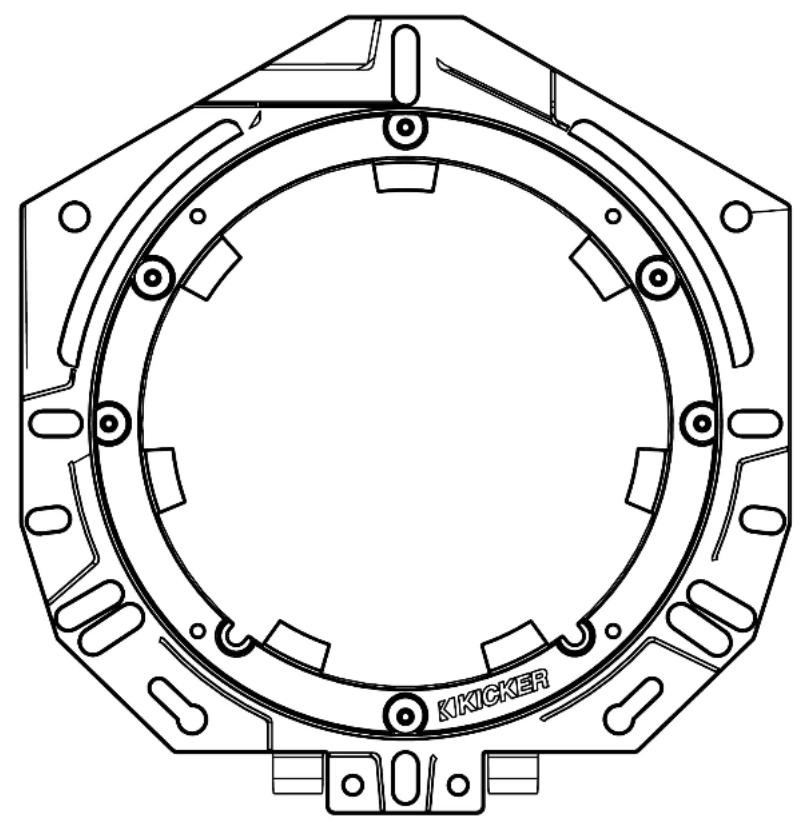

Diese Adapter mit mehreren Halterungen helfen dabei, die KS-Lautsprecher an Werks- oder kundenspezifischen Standorten unterzubringen. Möglicherweise müssen Sie Teile abschneiden oder diese Adapter anderweitig an Ihr Fahrzeug oder Ihre Anwendung anpassen.

KS65/KS67 ADAPTER

Nehmen Sie mit Ihren internationalen KICKER-Fachhändler oder Vertrieb Kontakt auf, um Details über die Garantieistungen in Ihrem Land zu erfahren.

Der Slogan "Treibstoff für Livin' Loud" bezieht sich auf die mit den KICKER Autostereosystemen assoziierte Lebensfreude und die Tatsache, dass wir unsere Kunden ermutigen, in allen Aspekten ihres Lebens nach dem Boston ("Livin' Loud") zu streben. Die Lautsorecher und Vorstärker von KICKER sind auf dem Markt für Auto-Soundsysteme führend und stellen somit den "Treibstoff" für das Autoslereoerlebnis unserer Kunden dar. Wir empfehlen allen unseren Kunden, sich bezüglich der zugolassenen und passenden Lautstärkogogel außerhalb des Autos an die örtlichen Lärmvorschriften zu halten.
