MANUAL DE USUARIO Night 2 Xblitz

118 Manual del usuario ES

A

Kingston, Samsung, Sandisk).

Procesorius: NTK96563

Lea atentamente el manual adjunto y las notas de seguridad antes de utilizar el aparato para evitar daños accidentales en el equipo o lesiones involuntarias.

FINALIDAD DEL PRODUCTO

La dash cam Xblitz Night 2 con modo nocturno y Wi-Fi le permite controlar la ruta de su vehículo y grabar cualquier incidente de tráfico. La cámara está creada a partir de componentes de la más alta calidad.

ANTES DE USAR

1. Se recomienda utilizar tarjetas micro SD originales de clase 10 o superior.

2. Antes de colocar la tarjeta de memoria en la grabadora, debe forma-

tearla en el ordenador en el sistema de archivos FAT32 o exFAT (según la tarjeta) y, a continuación, en la grabadora.

1. La tarjeta de memoria debe instalarse con el aparato apagado. De lo contrario, podría dañar la tarjeta y el dispositivo. Lo mismo se aplica al extraer la tarjeta del dispositivo.

2. Ajustar en el menú:

a. Fecha y hora.
b. Grabación en bucle (ajuste del tiempo de grabación). Si desactiva la grabación en bucle, los archivos no se sobrescribirán.
c. Ajuste la resolución más alta disponible.
d. Ajuste el sensor G a la sensibilidad más baja posible para que la cámara no capte los baches de la carretera y asegure grabaciones innecesarias.
e. Activa el modo WDR.

1. Cuando la tarjeta de memoria se llena, se sobrescriben las grabaciones más antiguas no protegidas.

2. La cámara empezará a grabar automáticamente cada vez que la enciendas (siempre que no haya una fuente de alimentación permanente en la toma del encendedor del coche).

3. Se recomienda utilizar las funciones del dispositivo de acuerdo con su uso previsto, es decir, no utilizar las funciones MODO ESTACIONAMIENTO y DETECCIÓN DE MOVIMIENTO mientras se conduce. Esto puede provocar que la grabación se inicie y se detenga automáticamente y una pérdida innecesaria de espacio en la tarjeta de memoria.

4. Sonido: el dispositivo tiene un micrófono de condensador que graba todos los sonidos ambientales. Los sonidos pueden superponerse causando distorsión.

01. CONTENIDO DEL KIT

1. Cámara de salpicadero
2. Cargador
3. Mango
4. Lámina electrostática
5. Lector de tarjetas de memoria Micro SD
6. Manual

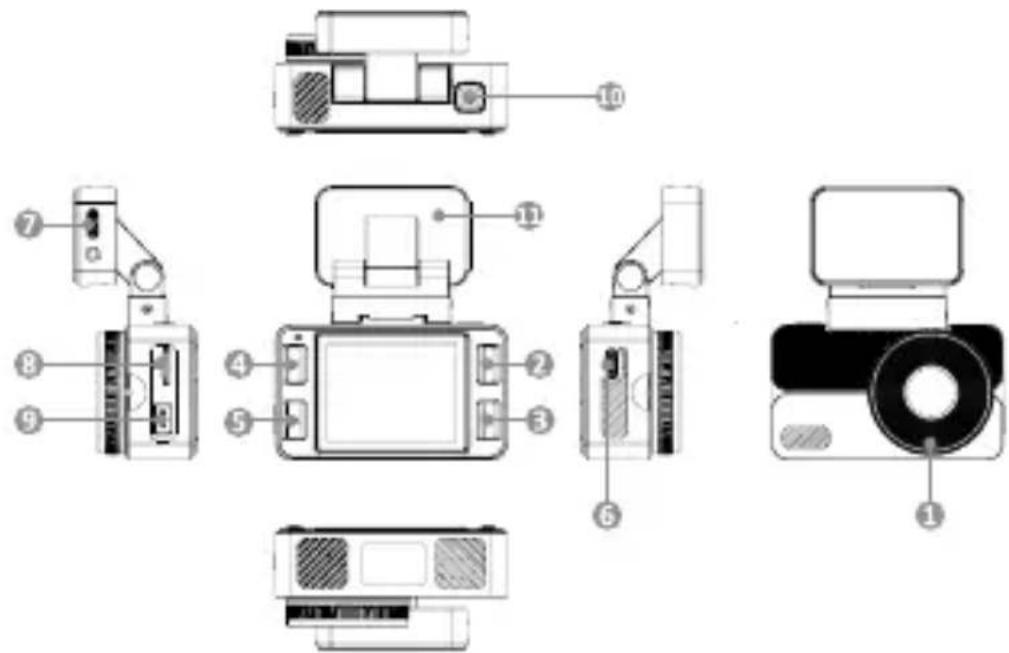

02. DESCRIPCIÓN DEL PRODUCTO

VER FIG. A

1. Lente
2. El botón „ARRIBA

3. Botón „Abajo

4. Botón MENÚ

5. Botón de confirmación „OK
6. Puerto USB-C (alimentación de la cámara)
7. Puerto USB-C alternativo en el asa (admite kit de alimentación constante).
8. Ranura para tarjetas Micro SD
9. Botón de bloqueo de grabación
10. Botón POWER
11. Mango

03. DESCRIPCIÓN DE LAS CLAVES

ARRIBA - en el modo menú y reproducción se encarga de navegar por los distintos elementos. En la pantalla de inicio y en el modo de vídeo, una pulsación corta activa y desactiva la grabación de audio; si se mantiene pulsada durante unos 2 segundos, se inicia y desactiva el módulo Wi-Fi. En el modo de reproducción de grabaciones, una pulsación corta desplaza el vídeo hacia atrás.

MENÚ - una pulsación corta en cualquier modo excepto grabación le lleva a los ajustes individuales de la cámara. En el modo de grabación, una pulsación corta hace una foto. Una pulsación más larga en el modo de pantalla de inicio te lleva al modo de reproducción.

ABAJO - en los modos de menú y reproducción es responsable de la navegación a través de los elementos individuales. En el modo de reproducción de grabaciones, una pulsación corta desplaza el vídeo hacia delante.

OK - en modo vídeo, una pulsación corta activa y desactiva la grabación. Durante la reproducción de vídeo, una pulsación corta actúa como PLAY/PAUSE. En los modos Menú y Reproducción, una pulsación corta valida las acciones individuales.

BLOQUEAR - durante la grabación de vídeo, al pulsar el botón se bloquea el archivo y se evita que se sobrescriba.

POWER - pulsación corta para poner la pantalla en blanco, pulsación larga para encender/apagar el dispositivo.

04. INSTALACIÓN DE CÁMARAS

VER FIG. B

1. Elige dónde montar la cámara. Lo mejor es colocar la cámara de modo que la vista previa de la pantalla muestre la mayor parte posible de la zona situada delante del coche y que la línea del horizonte esté en el centro del encuadre. Asegúrate de que la cámara no obstruya la visión del conductor durante la conducción.
2. Monta el soporte en el parabrisas e instala la dash cam con una

tarjeta de memoria micro SD formateada en su interior.

1. Coloque el cable de alimentación USB de forma que no obstaculice la visión durante la conducción.

2. Enchufa el cable de alimentación al aparato y la clavija de alimentación a la toma del encendedor del coche.

05. PRINCIPALES CARACTERÍSTICAS DE LA CÁMARA

1. Modos de cámara

La cámara tiene 2 modos de funcionamiento. Modo Grabación: en este modo la cámara graba vídeo y modo Reproducción: visualización de las secuencias grabadas por la cámara.

2. Grabación en bucle

La cámara divide las grabaciones según el tiempo seleccionado.

Cuando la tarjeta de memoria se llena, se sobrescribe la grabación más antigua (no protegida).

3. Resolución

La cámara puede grabar en diferentes resoluciones. Cuanto mayor sea la resolución, mejor será la calidad de las grabaciones, pero los archivos de grabación también ocupan más espacio en la tarjeta de memoria, se recomienda utilizar la resolución más alta.

4. Sensor G

Sensor de gravedad. Cuando el sensor se activa en caso de impacto, el archivo de grabación queda protegido para que no se sobrescriba. Se recomienda ajustar el valor más bajo disponible, ya que con un valor más alto la cámara puede captar los golpes causados por las irregularidades de la carretera, lo que puede hacer que la tarjeta de memoria se llene.

5. Grabación de audio

Además de grabar vídeo, la cámara también puede grabar audio.

6. Detección de movimiento

La cámara dispone de un modo de detección de movimiento que inicia automáticamente una breve grabación de audio/vídeo cuando se detecta un objeto en movimiento (por ejemplo, una persona que se acerca al coche). Para evitar una saturación innecesaria de la tarjeta de memoria del dispositivo, activa el modo de detección de movimiento solo cuando dejes el coche aparcado.

7. Modo nocturno

La sensibilidad a la luz mejorada y la conversión de imagen a blanco y negro hacen que las grabaciones de ruta sean más claras.

8. Modo aparcamiento

Cuando esta función está activada, la cámara iniciará automáticamente el vídeo protegido contra sobreescritura durante varios segundos

después de detectar un impacto debido a una colisión externa (si la batería está cargada o se ha conectado un kit de alimentación constante).

06. DESCRIPCIÓN DE LAS OPCIONES DE MENÚ

MODO VIDEO:

1. Resolución: permite cambiar la resolución de los archivos de vídeo grabados.
2. Grabación en bucle: permite cambiar la duración de los vídeos grabados.
3. Detección de movimiento: permite activar o desactivar el modo en el que la cámara empieza a grabar vídeo cuando se detecta movimiento delante de ella.
4. Sensor G - permite ajustar la sensibilidad del sensor de golpes.
5. Modo nocturno - ajustes disponibles: encendido/apagado/automático.
6. Grabación de audio: permite activar o desactivar la grabación de audio por parte de la cámara.
7. Imprimir fecha: permite activar o desactivar la visualización del nombre del modelo, la fecha y la hora en las grabaciones.

MODO DE REPRODUCCIÓN:

1. Borrar esto - le permite borrar el archivo actualmente seleccionado.
2. Borrar todo: permite eliminar todos los archivos.
3. Proteger: permite bloquear el archivo seleccionado para que no se sobrescriba.
4. Desbloquear todo: permite desbloquear todos los archivos protegidos.

MENÚ GENERAL:

1. Interruptor Wi-Fi: permite activar o desactivar el módulo Wi-Fi de la cámara.
2. Fecha/hora - permite establecer la fecha, la hora y su formato.
3. Idioma - selección de idioma
4. Número de registro: permite activar y configurar o desactivar la visualización del número de registro en las grabaciones.
5. Salvapantallas: permite activar o desactivar el salvapantallas.
6. Pitido: permite activar o desactivar el sonido de los botones.
7. Modo de aparcamiento: permite activar y ajustar la sensibilidad o desactivar el modo de aparcamiento.
8. Formateo - realiza un formateo de la tarjeta de memoria insertada en

el dispositivo - recomendado cada 30 días.

1. Versión: muestra información sobre la versión de software del dispositivo y de la tarjeta de memoria.
2. Configuración predeterminada: restaura el dispositivo a su configuración de fábrica.

07. APLICACIÓN MÓVIL

La cámara Xblitz Night 2, gracias a su módulo Wi-Fi integrado, también tiene la capacidad de controlar y reproducir grabaciones a través de una aplicación móvil llamada DashGo. El software se puede descargar desde Play Store (Android), App Store (iOS) o escaneando el código QR de la caja.

Conexión a la aplicación: Asegúrate de que tu cámara está encendida y tiene Wi-Fi activado. Inicia la app, añade tu dispositivo y busca una red Wi-Fi en tu teléfono, el nombre de la red Wi-Fi del dispositivo es: Xblitz Night 2 y la contraseña por defecto es 12345678 Una vez que el dispositivo se haya conectado correctamente a la aplicación, aparecerá una pantalla en la pantalla de la cámara informándole de que puede controlar la cámara a través de la aplicación (no es posible controlar la cámara manualmente con los botones en este momento). A continuación, podrás gestionar tú mismo los ajustes o ver y guardar las grabaciones en la memoria de tu teléfono.

Nota: sólo se puede conectar un dispositivo a la red cuando se utiliza la cámara.

Nota: después de desconectar el dispositivo del teléfono y de la aplicación móvil, es necesario desactivar manualmente el módulo Wi-Fi manteniendo pulsado el botón „arriba” durante aproximadamente 2 segundos para poder controlar de nuevo la cámara.

08. PRECAUCIONES

1. No desmonte ni manipule la cámara usted mismo. En caso de avería, póngase en contacto con el servicio técnico.
2. Utilice únicamente accesorios originales.
3. Utilice únicamente la fuente de alimentación original incluida en el kit.
4. El aparato no debe utilizarse contraviniendo la legislación de su país o región.
5. Las temperaturas de funcionamiento permitidas son de 0 a 35°C. Almacenamiento: +5 a +45°C. Humedad: 5-90% sin condensación.
6. No someta el dispositivo a daños o impactos físicos.
7. Cuide la limpieza del producto, especialmente de la lente. No utilice detergentes ni productos químicos para limpiarlo.

8. Limpie sólo cuando la unidad esté desenchufada.

9. Mantenga el aparato fuera del alcance de los niños.

10. No exponga el aparato a temperaturas muy altas ni al fuego.
11. Si la cámara desprende olor a plástico o componentes electrónicos quemados, desenchufe la unidad lo antes posible y póngase en contacto con el servicio técnico.

09. PREGUNTAS FRECUENTES

1. El aparato no se enciende, la pantalla parpadea

Antes de la puesta en marcha, cargue la batería del aparato y compruebe la conexión en la toma del encendedor.

1. El aparato no se enciende/apaga automáticamente

La razón de este comportamiento puede ser la alimentación constante en la toma del encendedor.

1. La cámara deja de grabar / no sobrescribe grabaciones

Comprobación: G-SENSOR: función mediante la cual las grabaciones con sobrecargas registradas (por ejemplo, pavimento irregular, frenazos, salida de un bordillo o paso por un badén, etc.) están protegidas para que no se sobrescriban. Si utiliza esta función, deberá formatear periódicamente la tarjeta de memoria en su ordenador y después en la cámara. En última instancia, cada archivo del soporte de datos estará protegido para que no se sobrescriba y el dispositivo no podrá grabar otro recorrido: no grabará en bucle. Le sugerimos que ajuste el sensor en función de su estilo de conducción y de las condiciones de la carretera. También puedes desactivar la opción por completo, en cuyo caso se sobrescribirá cada archivo más antiguo y no será necesario formatear la tarjeta periódicamente. Después de ajustar la función, recuerda formatear la tarjeta de memoria.

1. La cámara se enciende y se apaga

Compruebe: MODO PARKING/MONITOR y DETECCIÓN DE MOVIMIENTO - función diseñada para operar mientras el vehículo está aparcado. Desactive la función, antes de salir, ya que puede provocar que la cámara se encienda y apague y realice grabaciones aleatorias de fragmentos de ruta.

Si las funciones están desactivadas, compruebe si el fallo se produce sin la tarjeta de memoria insertada.

1. La cámara graba fragmentos del recorrido / grabaciones aleatorias en curso

Comprobación: DETECCIÓN DE MOVIMIENTO - una función diseñada para operar mientras el vehículo está estacionado.

Es necesario desactivar la función, antes de ponerse en marcha, ya que puede provocar que la cámara se encienda y apague y realice

fragmentos aleatorios de grabaciones de rutas. Si la función está desactivada, compruebe que el fallo se produce sin tarjeta de memoria insertada.

6. El aparato muestra el mensaje „tarjeta llena” o no lee la tarjeta

Compruebe las funciones „Sensor G” y „Modo aparcamiento” y ajustelas al mínimo. La tarjeta debe formatearse en el ordenador en el sistema de archivos FAT32 o exFAT (según la tarjeta) y después en la grabadora.

Compruebe también La capacidad y la especificación de la tarjeta seleccionada (micro SD, clase 10 - U1, V10 recomendada adicionalmente) son adecuadas para su dispositivo (recomendamos utilizar tarjetas de fabricantes de renombre, por ejemplo: Kingston, Samsung, Sandisk).

Si en algún momento se produce un error, sustituya la tarjeta por una nueva de distribución oficial.

7. El dispositivo graba ruido, sonido distorsionado y poco claro

El dispositivo tiene un micrófono muy sensible que graba cualquier ruido ambiental. Los sonidos grabados pueden solaparse. Los orificios de ventilación del parabrisas también pueden distorsionar el sonido.

8. El aparato no responde

Pulse brevemente el botón de reinicio o restablezca el dispositivo a los ajustes de fábrica.

9. En el metraje aparecen rayas transversales

Ajuste incorrecto del valor de frecuencia de imagen. Ajuste el valor de frecuencia a „50Hz” o „60Hz” en función de la configuración local.

10. El asa se separa del parabrisas/no se pega

Desengrase bien las superficies antes de montar el soporte en el cristal. No olvide evitar las altas temperaturas, que pueden deformar el soporte y dañar la propia grabadora.

NOTAS:

- G-SENSOR - una función gracias a la cual las grabaciones con sobrecargas registradas (por ejemplo, un firme irregular, un frenazo, la salida de un bordillo o un badén, etc.) están protegidas para que no se sobrescriban. Si utiliza esta función, deberá formatear periódicamente la tarjeta de memoria en el ordenador y después en la cámara. En última instancia, cada archivo del soporte de datos estará protegido para que no se sobrescriba y el dispositivo no podrá grabar otro recorrido: no grabará en bucle. Le aconsejamos que ajuste el sensor en función de su estilo de conducción y de las condiciones de la carretera. La opción también se puede desactivar por completo, en cuyo caso cada archivo más antiguo se sobrescribirá y no será necesario

formatear la tarjeta periódicamente.

- MODO PARKING/MONITOR - una función diseñada para operar mientras el vehículo está aparcado, utiliza la energía de la batería* si la grabadora está completamente cargada - (*si tiene una batería incorporada). En este caso, la cámara comienza a grabar unos segundos de vídeo tras detectar un choque - hasta que la batería se descarga. Cuando utilice esta función, tenga en cuenta la batería del aparato, que necesita ser recargada después de que la función se active (inicie). Debe desactivar la función antes de emprender un viaje, ya que puede provocar que la cámara se encienda y apague y realice fragmentos aleatorios de grabaciones de la ruta.

*El suministro constante de energía en el vehículo puede hacer que esta función se comporte de manera diferente, por ejemplo, dejar la cámara encendida, lo que puede agotar la batería del coche.

- DETECCIÓN DE MOVIMIENTO - una función diseñada para operar mientras el vehículo está aparcado - requiere alimentación constante y la cámara debe permanecer encendida. La dash cam empezará a grabar automáticamente cuando detecte movimiento, y dejará de grabar unos segundos después de que no haya movimiento delante del objetivo de la cámara. Tenga en cuenta que esta función puede agotar la batería del coche.

Es necesario desactivar la función antes de ponerse en marcha, ya que puede hacer que la cámara se encienda y apague y que se produzcan fragmentos aleatorios de la grabación de la ruta.

NOTA: Utilice únicamente el cargador original con una corriente de carga de 5V/2A. (No lo conecte directamente a una toma de 220/230V). El incumplimiento de las instrucciones puede dañar la cámara o provocar situaciones de peligro.

Debido a la continua mejora del producto, el fabricante se reserva el derecho de cambiar el dispositivo y su kit sin previo aviso, algunas funciones descritas en este manual pueden cambiar ligeramente diferente en la realidad.

10. ESPECIFICACIÓN

Procesador: NTK96563

Resolución máxima de grabación: 2,5K (2560x1440p)/30fps

Sensor: GC4653

Lente: FOV 140° / FNO=2.0

Pantalla: 2". LCD

Memoria: Tarjetas Micro SD de hasta 256 GB clase 10 al alza

Modo nocturno: Sí

Detección de movimiento: Sí

Modo aparcamiento: Sí (requiere kit de alimentación constante - funciona

con soporte)

Grabación en bucle: Sí

Sensor G: Sí

Formato de grabación: MP4

Códec: H.264

Alimentación: 5V/2A

USB: 2x USB-C

Micrófono / Altavoz: Integrado

Supercondensador integrado: Sí

Gama de frecuencias de funcionamiento: 2412-2484MHz

Potencia de frecuencia máxima en el rango de funcionamiento: 12dBm

Dimensiones: 74x32x87mm

11. TARJETA DE GARANTÍA/RECLAMACIÓN

El producto tiene una garantía de 24 meses. Los términos y condiciones de la garantía pueden consultarse en: https://xblitz.pl/gwarancja/

Las quejas deben presentarse utilizando el formulario de quejas que se encuentra en: http://reklamacje.kgktrend.pl/

Encontrará más información y la dirección de contacto y servicio técnico en: www.xblitz.pl. Las especificaciones y el contenido están sujetos a cambios sin previo aviso. Rogamos disculpen las molestias.

KGK Trend declara que el dispositivo Xblitz Night 2 cumple los requisitos esenciales de la Directiva 2014/53/UE. El texto de la declaración puede consultarse en el enlace: https://xblitz.pl/download/DOC/deklaracja-UE-Xblitz-Night2.pdf

PL

El símbolo del cubo de basura tachado indica que los aparatos eléctricos o electrónicos inservibles, sus accesorios (como fuentes de alimentación, cables) o componentes (por ejemplo, pilas, si se incluyen) no pueden eliminarse junto con la basura doméstica. Para deshacerse de los aparatos o sus componentes (por ejemplo, pilas) entregue el aparato en el punto de recogida, donde será aceptado

gratuitamente. La eliminación está sujeta a la versión refundida de la Directiva RAEE (2012/19/UE) y a la Directiva sobre pilas y acumuladores (2006/66 / CE). La eliminación adecuada del dispositivo evita la degradación del medio ambiente natural. La información sobre los puntos de recogida de las instalaciones es emitida por las autoridades locales competentes. La eliminación incorrecta de los residuos está sujeta a las sanciones previstas por la legislación vigente en la zona determinada.
