MANUAL DE USUARIO CM61351 Simpson

IMPORTANTE: GUARDE ESTAS INSTRUCCIONES Y ADJUNTE EL RECIBO AL MANUAL PARA FUTURAS REFERENCIAS.

ADVERTENCIA: Este producto puede exponerle a sustancias químicas, incluido el plomo, DEHP, DINP, trióxido de molibdeno, que el Estado de California reconoce como cancerígenas y/o que producen defectos congénitos. Para obtener más información, visite www.P65Warnings.ca.gov

244964

¿Preguntas, problemas, piezas faltantes?

Si su lavadora a presión no funciona o si faltan partes o están rotas, NO LA DEVUELVA AL LUGAR DE COMPRA. Comuníquese con nuestro Departamento de Servicio al Cliente llamando al 1 877 362 4271 o enviando un correo electrónico o a [e-mail]

TABLA DE CONTENIDO

Especificaciones del producto.... 35

Contenido del paquete.... 36

Aditamentos.... 36

Información de seguridad 37

Instrucciones de montaje.... 40

Instrucciones de operación 44

Cuidado y mantenimiento.... 45

Pump guard 47

Solución de problemas.... 48

Garantía limitada 49

ESPECIFICACIONES DEL PRODUCTO

ESPECIFICACIONES

Modelo Presión nominal(PSI)(MPa)	Presión de trabajo(PSI)(MPa)	Flujo de trabajo(GPM)(LPM)	Agua fría Voltios Frecuencia(Hz)			Amperios Peso(kg)(lb)
CM61351	1700(11.7)	1300(9.0)	1.0(3.8)	√	120 60	11 7.3

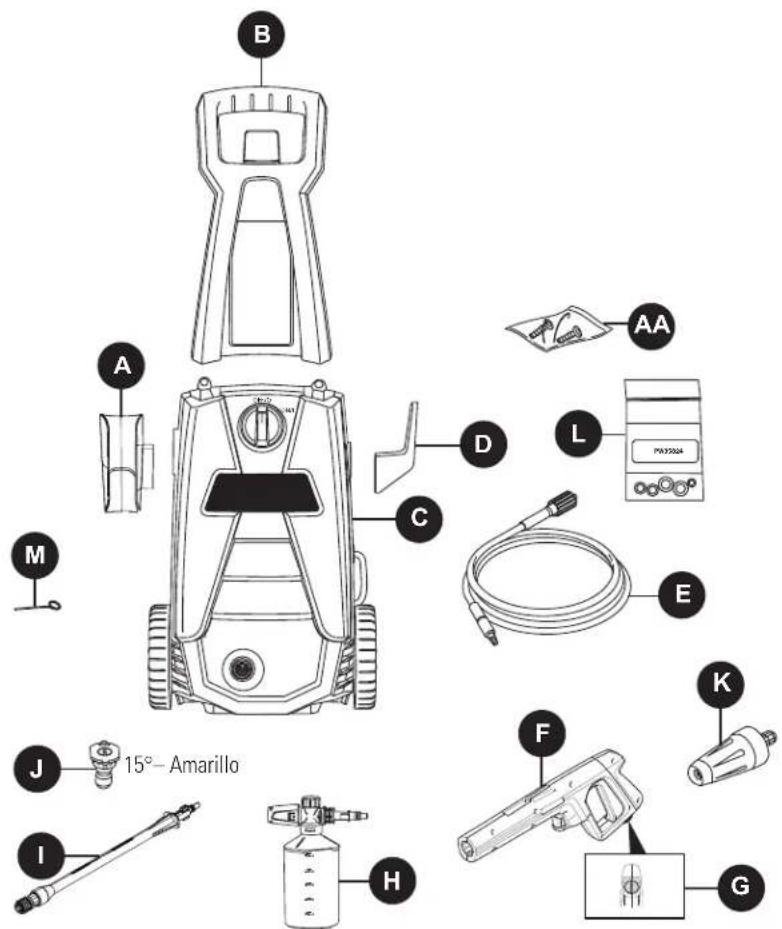

CONTENIDO DEL PAQUETE

PIEZA DESCRIPCIÓN CANTIDAD
A Funda de la pistola rociadora	1
B Manja	1
C Unidad de la lavadora a presión 1
D Gancho del cordón	1
E Tuyau à haute pression	1
F Pistola rociadora	1
G Bloqueo de seguridad del gatillo de la pistola	1

PIEZA DESCRIPCIÓN CANTIDAD
H Cañón de espuma 1
I Lanza de extensión 1
J 15° Boquillas de conexión rápida 1
K Boquilla rotativa 1
L Kit de empaque de anillo 1
M Alambre de limpieza de boquilla 1
AA	Tornillos	2

ADITAMENTOS

Tornillos Cantidad 2

Nota: Los tornillos se encuentran en el paquete con el manual.

INFORMACIÓN DE SEGURIDAD

Por favor lea y entienda todo este manual antes de intentar ensamblar y operar el producto.

Este manual contiene información relacionada con la PROTECCIÓN DE LA SEGURIDAD PERSONAL y la PREVENCIÓN DE PROBLEMAS DEL EQUIPO. Es muy importante que lea atentamente este manual y que lo comprenda completamente antes de utilizar el producto. Los símbolos que se describen a continuación se utilizan para indicar esta información.

PELIGRO

Peligro potencial que puede provocar lesiones graves o incluso la muerte.

ADVERTENCIA

Peligro que podría provocar lesiones graves o incluso la muerte.

PRECAUCIÓN

Peligro potencial que puede provocar lesiones moderadas o daños al equipo.

Nota: La palabra "Nota" se utiliza para informar al lector de algo que el operador debe saber acerca de la herramienta.

ADVERTENCIA

Para reducir el riesgo de lesiones, el usuario debe leer y comprender las instrucciones antes de utilizar este producto.

1. Advertencia: al utilizar este producto, siempre se deben seguir las precauciones básicas, incluido lo siguiente:
2. Lea todas las instrucciones antes de usar el producto.
3. Obtenga el conocimiento de cómo detener el producto y purgar la presión rápidamente. Esté completamente familiarizado con los controles.
4. Mantenga el área de operaciones sin personas.
5. No se estire demasiado ni se pare sobre un soporte inestable. Mantenga una buena posición y el equilibrio en todo momento.
6. Siga las instrucciones de mantenimiento como se especifica en el manual.
7. Para evitar lesiones personales o daños a la propiedad y para maximizar su experiencia con la lavadora a presión, siga cuidadosamente todos los consejos de seguridad, instrucciones, advertencias y salvaguardias, y familiarícese con todos los controles.
8. Esta lavadora a presión cumple con las normas de la Asociación de Normas Canadiense (CSA) y otras normas de seguridad y del consumidor. NO modifique o reconstruya ninguna pieza de la lavadora a presión.
9. NO utilice la lavadora a presión cuando se encuentre bajo la influencia del alcohol o de drogas. Utilice esta herramienta a presión cuidadosamente y solo cuando esté atento.
10. Cuide su equilibrio y postura al utilizar la lavadora a presión. Las superficies se vuelven resbaladizas al mojarse y son

extraordinariamente resbaladizas al usar un detergente o limpiador.

1. NUNCA opere la lavadora a presión descalzo, con sandalias o zapatos abiertos.
2. Cuando utilice la lavadora a presión cerca de niños, asegúrese de que estén siendo supervisados de cerca por un adulto para evitar lesiones. NUNCA permita que un niño utilice la lavadora a presión.
3. Mantenga los dedos, las manos, los pies y cualquier parte del cuerpo a distancia de la corriente de agua de alta presión. El rociador de alta potencia puede ocasionar ceguera o hacer estallar la piel. Puede romper una ventana si se encuentra demasiado cerca al accionar el gatillo de la pistola rociadora.
4. SIEMPRE utilice gafas de protección para evitar lesiones a los ojos al operar la lavadora a presión.
5. Para evitar accidentes o lesiones, SIEMPRE use el bloqueo de seguridad del gatillo cuando no utilice la lavadora a presión, incluso si la rociadura se detiene por un momento.
6. La lavadora a presión está equipada con un interruptor de circuito por falla a tierra (GFCI) (Sólo para unidades de EE. UU.), que reduce en gran medida el riesgo de una descarga eléctrica mientras la unidad está en uso. Si es necesario reemplazar el conector o el cable, utilice solo piezas de repuesto idénticas.
7. Apunte la pistola rociadora en una dirección segura al iniciar una sesión de lavado a presión.
8. ADVERTENCIA-NUNCA rocíe directamente a una persona, animal, dispositivo eléctrico ni rocíe la propia unidad.
9. Cuando use la pistola de rociadora, sostenga la pistola rociadora y la lanza con las dos manos cuando tire del gatillo (una mano para tirar el gatillo y la otra para estabilizar el ensamble de la pistola) hasta que se acostumbre al "retroceso" de la pistola rociadora.
10. Al presionar el interruptor de alimentación para apagar la lavadora a presión, la presión del agua puede quedarse en el sistema. Para descargar la presión, apunte la pistola rociadora en una dirección segura y tire el gatillo.
11. NUNCA rocíe líquidos inflamables.
12. NUNCA use la lavadora a presión en áreas que contengan polvo, líquidos o vapores combustibles.
13. Evite el contacto de la manguera de presión con objetos afilados e inspeccione la manguera con regularidad. Reemplace si se daña. Debido a la alta presión implicada, no se puede reparar si se corta o daña.
14. Solo use el detergente formulado específicamente para lavadoras a presión y siga las instrucciones en la etiqueta del detergente.
15. Proteja los ojos, los pulmones y la piel de la exposición al detergente.
16. ADVERTENCIA-Si se hace la conexión a un sistema de agua potable, el sistema debe estar protegido contra el reflujo.

PRECAUCIÓN

Almacene la lavadora a presión bajo techo para evitar que el agua en la unidad se expanda en condiciones muy frías.

Al congelarse y expandirse el agua, la lavadora a presión se dañará y dejará de funcionar. O bien, si se almacena al aire libre, se recomienda que utilice el protector de la bomba (no

INFORMACIÓN DE SEGURIDAD

incluido) para proteger las bombas.

1. NUNCA use agua caliente con la lavadora a presión. Esto sobrecalentará y dañará la bomba de presión alta.
2. NUNCA abandone la lavadora a presión mientras está encendida "ON".
3. SIEMPRE abra el suministro de agua "ON" antes de conectar la alimentación de la lavadora a presión en "ON". Poner en funcionamiento la bomba en seco ocasionará daños en los componentes internos.
4. NUNCA utilice para la lavadora a presión un suministro de agua que exceda los 100 PSI máximo.
5. NUNCA desconecte la manguera de presión alta de la lavadora a presión mientras se presuriza el sistema.
6. NUNCA enganche de manera permanente los dispositivos del gatillo de la pistola rociadora.
7. NUNCA opere la lavadora a presión a menos que todos los componentes estén conectados de manera correcta y segura.
8. NUNCA permita que la bomba de la lavadora a presión funcione por más de un minuto después de cerrar el suministro de agua. Esto puede ocasionar que el motor y la bomba se sobrecalienten y fallen.
9. NUNCA utilice lanzas ni otras piezas que no sean compatibles con esta unidad SIMPSON específica.
10. NUNCA rocíe las tomas de corriente con la lavadora a presión.
11. Inspeccione el cable de alimentación antes de utilizarlo. NO lo utilice si está dañado.
12. Manténgase alerta-observe lo que está haciendo.

PELIGRO:

PELIGRO DE ELECTROCUCIÓN

La conexión incorrecta del conductor de puesta a tierra del equipo puede resultar en riesgo de electrocución. Consulte con un electricista calificado si tiene dudas sobre si el receptáculo está correctamente conectado a tierra. NO modifique el enchufe proporcionado con este producto. Si no encaja en el receptáculo, haga que un electricista calificado instale un receptáculo adecuado. NO utilice ningún tipo de adaptador con este producto.

PRECAUCION:

FUENTE DE ALIMENTACIÓN

Esta lavadora a presión solo debe usarse con un receptáculo/enchufe dedicado de 120 V CA, 60 Hz a 15 o 20 amperios. Cualquier otro electrodoméstico en el circuito debe apagarse o desenchufarse cuando se usa la lavadora a presión. Nunca use la lavadora a presión con un adaptador que pueda generar un voltaje más alto o una corriente excesiva. Una corriente excesiva puede disparar el disyuntor. Consulte a un electricista calificado si no está seguro de la capacidad del receptáculo de suministro de energía deseado para alimentar de manera segura esta lavadora a presión.

NO SE RECOMIENDA UTILIZAR UN CORDÓN DE EXTENSIÓN.

Sin embargo, si se requiere un cable de extensión, debe ser un CABLE DE 3 CONECTORES CLASIFICADO PARA EXTERIORES, que no tenga más de 50 pies (15m) de largo y tenga un mínimo de 14 AWG (2,5 mm2) de conductores. Siempre desenrolle el cable de extensión cuando esté en uso. NO use un cable de extensión que tenga la clavija de conexión a tierra dañada o faltante.

CONSERVE ESTAS INSTRUCCIONES PARA FUTURAS CONSULTAS.

Servicio de mantenimiento de un dispositivo de doble aislamiento

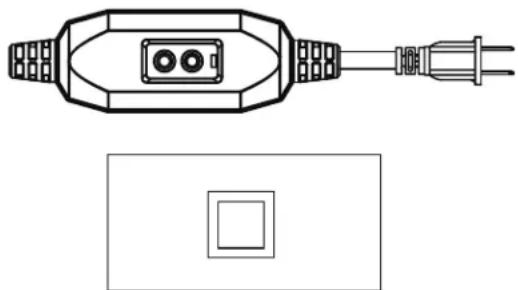

Protección del interruptor de circuito por falla a tierra (Sólo para unidades de EE. UU.):

Esta lavadora a presión está provista de un interruptor de circuito por falla a tierra (GFCI) incorporado en los conectores del cable de suministro de alimentación. Este dispositivo proporciona protección adicional contra el riesgo de descarga eléctrica y tienen función de detección automática para detectar si la función de protección adicional no es válida. Si es necesario reemplazar el conector o el cable, utilice solo piezas de repuesto idénticas que incluyan protección de GFCI. En un producto de aislamiento doble, se proporcionan dos sistemas de aislamiento en lugar de la conexión a tierra. Para un producto de aislamiento doble no se proporciona medios de conexión a tierra, ni se deben agregar medios de conexión a tierra al producto.

El mantenimiento de un producto de doble aislamiento requiere cuidado extremo y conocimiento del sistema, y solo lo debe realizar personal de servicio cualificado.

Las piezas de repuesto para un producto de doble aislamiento deben ser idénticas a las piezas originales.

Un producto de doble aislamiento está marcado con las palabras "Aislamiento doble" o "Doble aislamiento". El producto también podría estar marcado con el símbolo que se muestra aquí.

Producto con doble aislamiento eléctrico

CAUTION

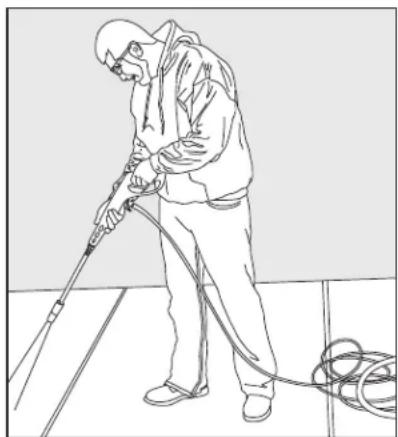

Cuando se lave a presión en áreas públicas, se deben colocar letreros que indiquen mantenerse alejado del área mientras se realiza el lavado a alta presión. Además, se deben colocar letreros que indiquen que la superficie puede estar resbaladiza y que puede haber riesgos de tropiezos.

Se debe prestar especial atención a la seguridad no solo del operador de la lavadora a presión, sino también de las personas que puedan estar junto al área que se está limpiando. La mejor manera de advertir a las personas desprevenidas es con señalización y barreras.

Las barreras pueden ser tan simples como conos de tráfico de plástico o barricadas para usar cinturones de barrera alrededor del área que se está limpiando. Recuerde, el lavado a presión puede desalojar el pavimento débil o roto convirtiéndolo en proyectiles que pueden lesionar a otros. Mantener a las personas alejadas del área es la mejor manera de evitar lesiones.

El pavimento mojado puede ser resbaladizo para las personas desprevenidas y causar lesiones por resbalones y caídas. Las mangueras de alta y baja presión pueden representar un riesgo de tropiezo. Segregar el área y colocar la señalización adecuada puede reducir las lesiones.

Ejemplos de signos

CAUTION

Ejemplos de barreras

Antes de comenzar el montaje del producto, asegúrese de que todas las piezas estén presentes. Compare las piezas con la lista de contenido del paquete y la lista de aditamentos. Si alguna pieza falta o está dañada, NO intente montar el producto. Comuníquese con Servicio al Cliente llamando al 1 877 362 4271 o enviando un correo electrónico a [e-mail].

Tiempo de montaje estimado: 5 minutos.

Herramientas requeridas para el montaje (no incluidas): #2 Destornillador Phillips.

Montaje de la unidad de alimentación

Instale la manija (B) a la unidad de la lavadora a presión (C). Fije con los tornillos (AA).

Nota: NO utilice un destornillador eléctrico. Cuando el tornillo esté completamente apretado, de un pequeño giro final hacia la derecha del destornillador.

NO apriete demasiado.

2 A G7/20 G8/20 C

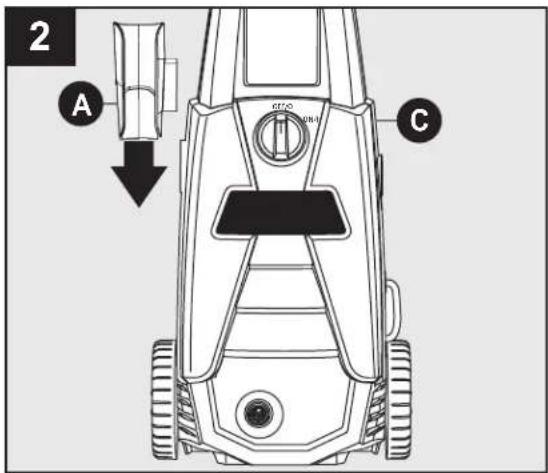

Deslice el soporte de la pistola rociadora (A) en el lado izquierdo, estando frente a la unidad de la lavadora a presión (C), tal como se muestra.

Nota: Este paso no requiere ningún tornillo.

Aditamentos que se utilizan:

Tornillos x 2

INSTRUCCIONES DE MONTAJE

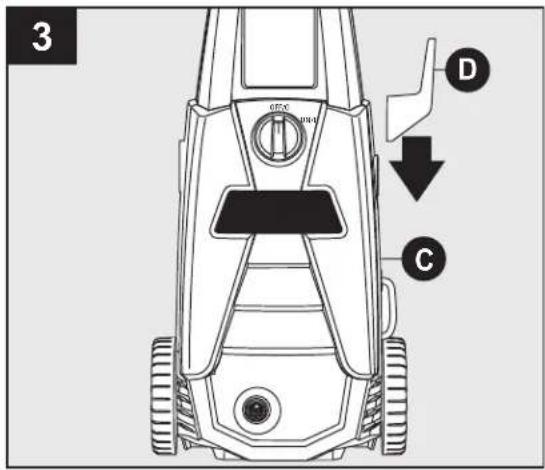

3 D C

Deslice la funda del gancho del cable (D) en el lado derecho, estando frente a la unidad de la lavadora a presión (C), tal como se muestra.

Nota: Este paso no requiere ningún tornillo.

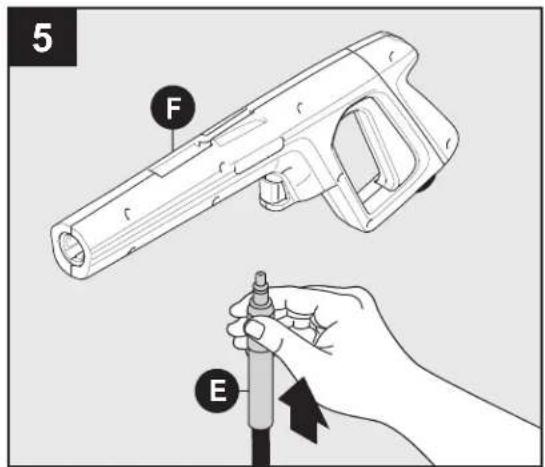

5 F E

Conecte el otro extremo de la manguera de presión alta (E) a la pistola rociadora (F) insertando la punta de metal plateada de la manguera de presión alta en el conector justo antes del protector del gatillo. Se fijará en la pistola rociadora con un "clic". Confirme que la manguera está bloqueada en la pistola rociadora jalando levemente la mangue-ra. La manguera está ahora conectada de manera segura a la pistola rociadora.

Nota: NO presione el botón en la parte inferior de la pistola cuando conecte la manguera a la pistola.

4 C E

Montaje de la manguera de presión alta

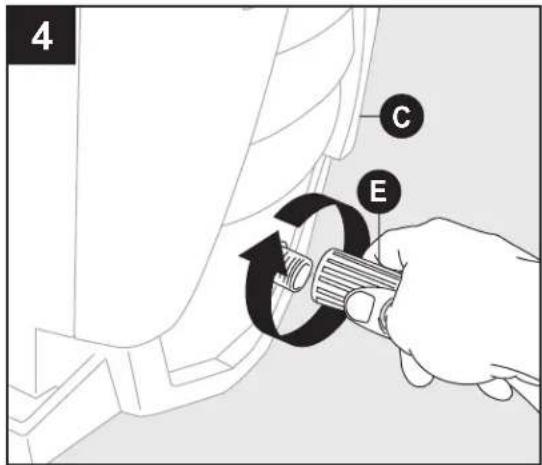

La manguera de alta presión (E) se conecta al conector de la bomba en la parte delantera inferior de la unidad de lavado a presión (C). Tire hacia atrás del collar de la manguera de alta presión, luego inserte la lengüeta de la junta tórica en la salida de la bomba lo suficientemente profunda como para enroscar el collar. NO CRUZAR EL HILO. Si es necesario, coloque la hidrolavadora de manera que pueda observar que los hilos se inician correctamente. Gire el collar en el sentido de las agujas del reloj hasta que quede apretado; al menos seis vueltas. ADVERTENCIA: Si no aprieta correctamente la manguera de alta presión, la manguera se deslizará y se saldrá al encender la unidad.

Nota: NO utilice alicates ni pinzas de presión para apretar.

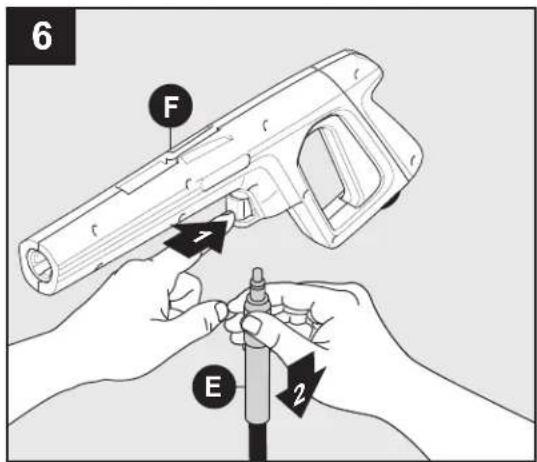

6 F E 2

Para liberar la manguera de alta presión (E) de la pistola rociadora (F), presione el botón (1) en la parte inferior de la pistola hacia el guarda-monte. La manguera (2) se deslizará fuera de la conexión.

INSTRUCCIONES DE MONTAJE

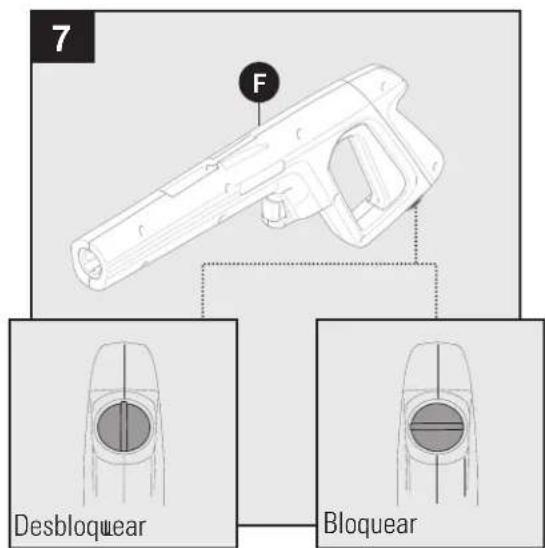

7 F Desbloquear Bloquear

Bloqueo del gatillo de la pistola (Antes de la instalación de la lanza) A cerradura de gatillo de pistola (F), apunte la pistola a de usted y a su vez marcar a cerradura (posición "3" y "9"). Apretar o tirar de gatillo para asegurarse de que está bloqueado. Si el gatillo de la pistola no se mueve, está bloqueado.

SIEMPRE deje el seguro del gatillo en la posición BLOQUEADO cuando no esté en uso. Esto asegura que el arma está en modo "seguro" hasta que está listo para usar. Gire para desbloquear ("12" y "6" posición) para liberar el gatillo de la pistola.

Nota: El seguro del gatillo impide gatillo enganchado accidentalmente.

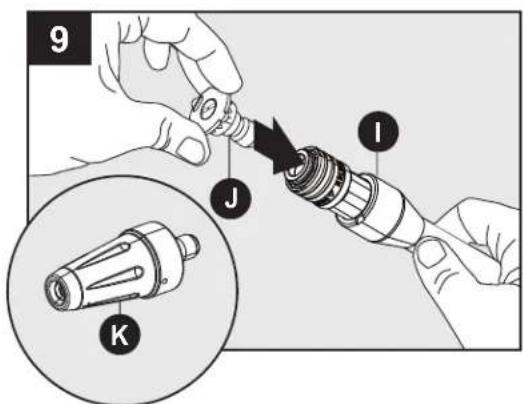

9 J I K

Acople las boquillas (J) y la boquilla rotatoria (K) en el extremo de la lanza (I) presionando la boquilla seleccionada en su lugar. Hará un sonido de "clic" cuando esté firme en su lugar.

NO lo use si no escuchó un sonido de "clic". Es posible que la boquilla no esté asegurada.

Nota: Siempre presione el botón de bloqueo de seguridad para bloquear el gatillo cuando cambie las lanzas y las boquillas para garantizar que no se expulsen accidentalmente con fuerza durante la desinstalación.

8 I F 2

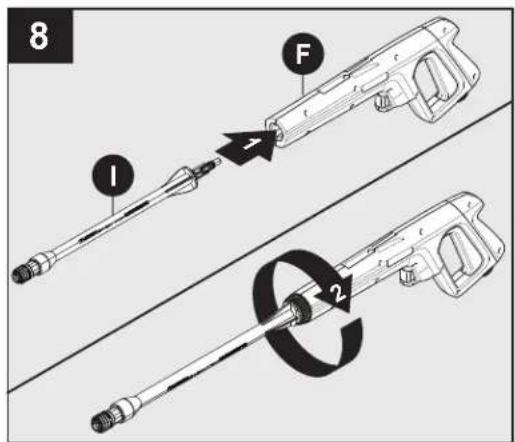

Instalación de la lanza de extensión

Con la pistola rociadora (F) en posición bloqueada, acople la lanza de extensión (I) directamente a la pistola rociadora. Inserte la extensión de la lanza en la pistola, presionando conjuntamente y girando hacia la derecha simultáneamente. Gire el collarín de la extensión hacia la derecha para bloquearla en su lugar. Para retirar la lanza de extensión (I), gire el collarín de la extensión hacia la izquierda para desbloquear y luego presione conjuntamente y gire hacia la izquierda para liberar.

Nota: La lanza de extensión se debe insertar en la pistola antes de usar cualquiera de los otros aditamentos y en su lugar para el almacenamiento. Se recomienda que una vez se conecta la extensión se deje en su lugar.

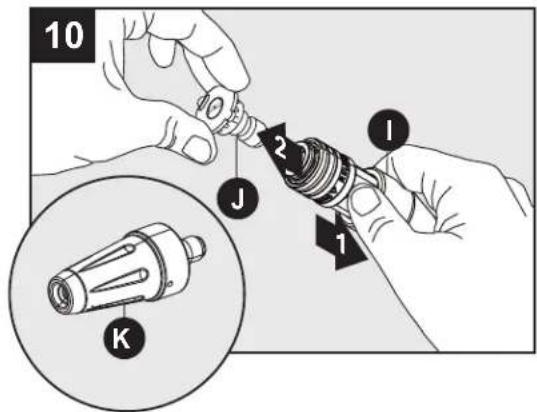

Para retirar la boquilla (J) y la boquilla rotatoria (K) jale hacia atrás el collarín de la lanza (I) y saque la boquilla.

INSTRUCCIONES DE MONTAJE

Instalación de la espuma del cañón

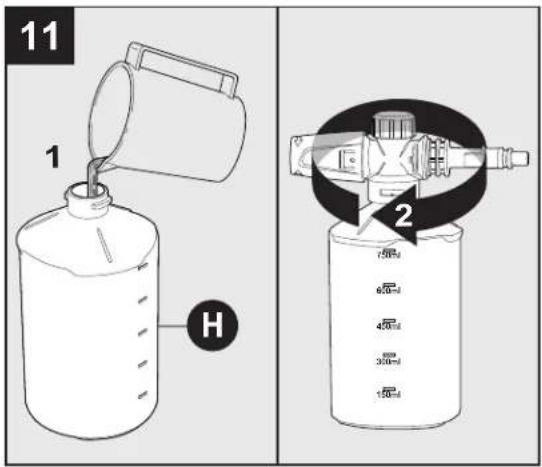

La espuma del cañón viene con una pajilla que se adapta en la tapa con presión alta. Si no ve la pajilla, mire dentro de la espuma del cañón y acóplela en la tapa con presión alta. Cuando use la espuma del cañón, llénela con un detergente o limpiador formulado apropiadamente con una proporción de agua de acuerdo a las instrucciones en el envase.

• Se recomiendan los detergentes para lavadora a presión. Consulte la página 45 para obtener más información.
• NO use detergentes espesos ni de tipo gel ya que obstruirán la espuma del cañón y podrían ocasionar daños.

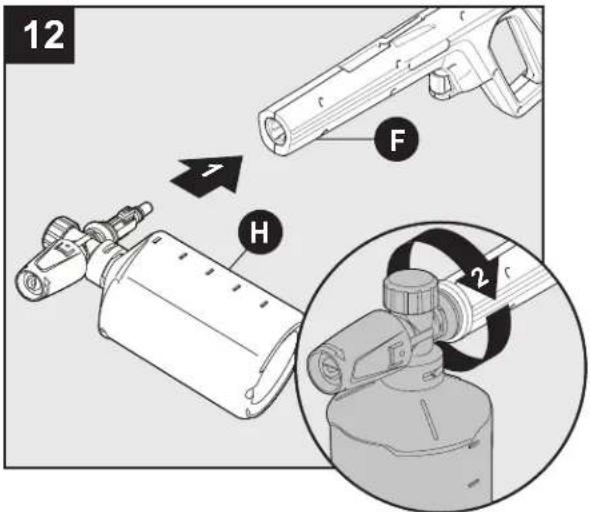

12 F H 2

Inserte la cañón de espuma de alta presión (H) en la pistola rociadora (F), presione y gire hacia la derecha.

Nota: siempre Trabe la pistola rociadora cuando cambie el cañón de espuma para asegurarse de que no se expulsa con fuerza.

13 H C

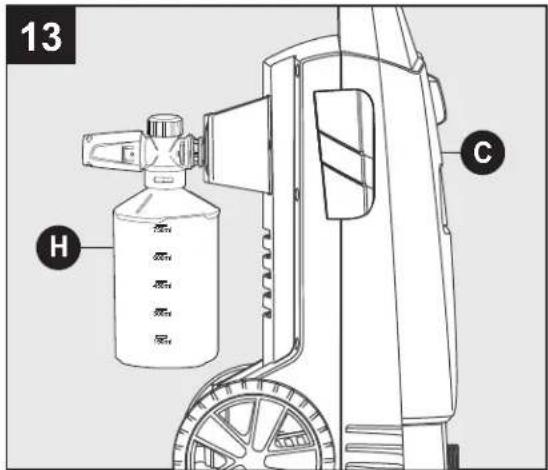

Espuma del cañón de almacenamiento

Almacene la espuma del cañón (H) en la parte posterior de la unidad de la lavadora de energía (C).

NOTA: Una vez completado, enjuague la botella del cañón de espuma con agua dulce antes de guardarla.

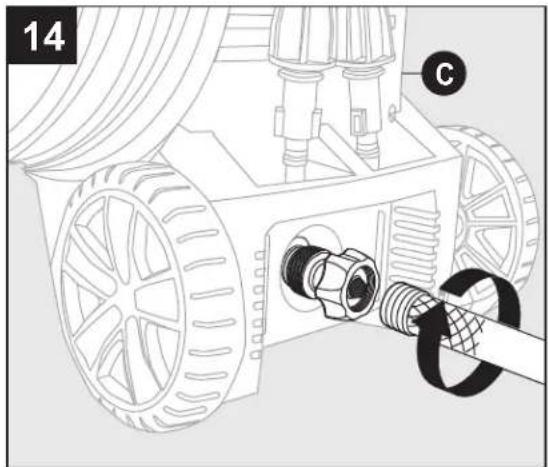

Conecte una manguera de jardín estándar al collar negro del adaptador de manguera de jardín ubicado en la parte posterior de la unidad de la lavadora de energía (C). El agua ahora está conectada a su lavadora de energía.

NOTA: Enjuagar la manguera antes de conectar adaptador para manguera de jardín.

PELIGRO:

PELIGRO DE ELECTROCUCIÓN

La conexión incorrecta del conductor de puesta a tierra del equipo puede resultar en riesgo de electrocución. Consulte con un electricista calificado si tiene dudas sobre si el receptáculo está correctamente conectado a tierra. NO modifique el enchufe proporcionado con este producto. Si no encaja en el receptáculo, haga que un electricista calificado instale un receptáculo adecuado. NO utilice ningún tipo de adaptador con este producto.

PRECAUCION:

FUENTE DE ALIMENTACIÓN

Esta lavadora a presión solo debe usarse con un receptáculo/enchufe dedicado de 120 V CA, 60 Hz a 15 o 20 amperios. Cualquier otro electrodoméstico en el circuito debe apagarse o desenchufarse cuando se usa la lavadora a presión. Nunca use la lavadora a presión con un adaptador que pueda generar un voltaje más alto o una corriente excesiva. Una corriente excesiva puede disparar el disyuntor. Consulte a un electricista calificado si no está seguro de la capacidad del receptáculo de suministro de energía deseado para alimentar de manera segura esta lavadora a presión.

NO SE RECOMIENDA UTILIZAR UN CORDÓN DE EXTENSIÓN.

Sin embargo, si se requiere un cable de extensión, debe ser un CABLE DE 3 CONECTORES CLASIFICADO PARA

EXTERIORES, que no tenga más de 50 pies (15m) de largo y tenga un mínimo de 14 AWG (2,5 mm2) de conductores. Siempre desenrolle el cable de extensión cuando esté en uso. NO use un cable de extensión que tenga la clavija de conexión a tierra dañada o faltante.

• Asegúrese de que el interruptor "ON/OFF" esté en la posición "OFF". El interruptor de encendido tiene símbolos internacionales para "on" y "off": On (I) Off (O).
• Desenrolle completamente el cable de alimentación y conecte el GFCI (Sólo para unidades de EE. UU.) en una toma de 120 voltios a tierra.

EN

• Abra el suministro de agua con el grifo completamente abierto.
• Libere el bloqueo del gatillo a presión de seguridad hacia arriba y de nuevo hacia el gatillo. Mientras apunta la pistola rociadora a una dirección segura, apriete el gatillo de la pistola rociadora hasta que haya un flujo constante de agua, permitiendo que el agua y el aire salgan de la manguera. Presione el bloqueo del gatillo de nuevo hacia abajo para bloquearlo de nuevo en su lugar.

• Gire el interruptor de alimentación a la posición "ON" (I). La unidad se encenderá durante 1 o 2 segundos y se apagará. Este es un procedimiento normal de la función de arranque automático.
• Comience el lavado a presión apretando el gatillo de la pistola rociadora completamente en la manija.
• Libere el gatillo de la pistola rociadora para detener la lavadora a presión.
• Deje que el motor se detenga por completo antes de apretar el gatillo de nuevo.
• Oprimir rápidamente hará que la función de arranque automático pierda un ciclo de on/off lo que puede impedir que se encienda mientras aprieta el gatillo después de oprimir de manera rápida. Mediante jalones del gatillo pausados lentos evita este proceder.

- Siempre pruebe en un área pequeña para evitar la posibilidad de dañar la superficie.

INSTRUCCIONES DE OPERACIÓN

Consejos para la operación

- Nota: Pruebe el GFCI (Sólo para unidades de EE. UU.) antes de cada uso:

1. Enchufe el GFCI en la toma de corriente. El indicador debe volverse verde para mostrar que el cable tiene energía.
2. Presione el botón de prueba, el indicador verde debe apagarse para verificar que el GFCI cortó la alimentación del cable.
3. Presione el botón RESET – el indicador verde debe encenderse para mostrar que el cable tiene energía de nuevo.

4. cuando el GFCI esté funcionando correctamente, el indicador verde se encenderá cuando se aplique la energía. Si el indicador verde se apaga, ha detectado fugas eléctricas y el GFCI cortó la alimentación eléctrica al electrodoméstico.

5. Si escucha que el motor funciona de forma intermitente cuando no se aprieta el gatillo, eso es normal. La bomba se está purgando para que esté lista para funcionar cuando se apriete el gatillo. Apague la lavadora a presión si no se usa después de cinco minutos.

6. Los empaques de anillo en el extremo de la bayoneta de la lanza de la boquilla se debe limpiar regularmente y lubricar con grasa no soluble en agua, como la vaselina.
7. Conserve el alambre de limpieza de la boquilla para utilizarlo para destapar la boquilla. Si pierde el alambre de limpieza, un sujetapapeles enderezado también funcionará.

Cómo evitar dañar las superficies

- Los daños a las superficies que se limpian se producen debido a que la fuerza del impacto de la presión del agua es superior a

la durabilidad de la superficie. La madera sin acabado se puede penetrar, la pintura se puede descascarar, etc. Puede variar la fuerza de su lavadora a presión mediante el control de:

1. El ángulo de la superficie que se limpia.
2. La distancia de la boquilla de la superficie que se limpia.

- NUNCA utilice un flujo de agua de presión alta pequeño sobre superficies suaves susceptibles a los daños.

Ajuste los niveles de jabon en espuma Cannon

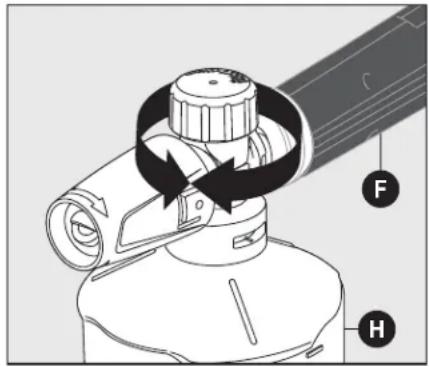

Giro la perilla para ajustar el nivel de jabón como se indica en la parte superior de la espuma Cannon (H). Gírelo en el sentido de las agujas del reloj para obtener más concentración o gírelo en el sentido contrario a las agujas del reloj para obtener menos concentración.

• Utilice detergentes diseñados para lavadoras a presión. Estos se pueden comprar en línea en nuestro sitio web [e-mail]. Las ferreterías o los centros para el hogar también tienen detergentes para lavadora a presión para diferentes trabajos de limpieza. La solución de limpieza debe tener la consistencia del agua para evitar la obstrucción de la boquilla y de la botella de detergente.
• Este sistema aplica detergente a baja presión. La capacidad de limpieza de los detergentes mejora cuando se aplica con baja presión y se le da el tiempo suficiente para romper la suciedad y la mugre. La combinación de baja presión y la acción química es muy eficaz y puede ser mejor que restregar, si se aplica correctamente. SIEMPRE rocíe detergente sobre una superficie seca. NO remoje previamente. Al mojar la superficie primero, se diluye el detergente y reduce su capacidad de limpieza. NO permita que el detergente se seque sobre la superficie. Al limpiar superficies verticales, aplique detergente en las superficies inferiores y suba poco a poco para evitar que el detergente haga rayas en la suciedad o mugre. Enjuague el detergente mediante el lavado a presión de abajo hacia arriba por la misma razón.

- Si una mancha es particularmente difícil, puede ser necesario aplicar de nuevo detergente y utilizar un cepillo de cerdas para restregar la mancha. El lavado a presión posterior al cepillado debe completar con éxito el trabajo de limpieza.

Limpieza del adaptador de manguera de jardín

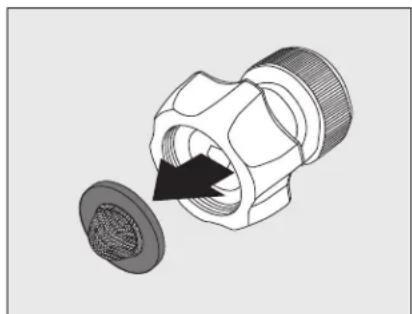

- La pantalla dentro del adaptador debe limpiarse periódicamente. Quítela arrastrando un pulgar sobre la pantalla con suficiente presión para sacar la pantalla y la arandela. Enjuáguela con agua limpia y vuelva a colocarla en el adaptador.

Limpieza de las boquillas

• Una boquilla obstruida o parcialmente obstruida puede ocasionar una reducción significativa de la presión del agua que sale de la boquilla y hacer que la unidad vibre durante el rociado.
• Apague la unidad.
  • Cierre el suministro de agua a la unidad.
• Alivie cualquier presión atrapada en la manguera apretando el gatillo de 2 a 3 veces y luego bloquee la pistola rociadora presionando el botón de bloqueo de izquierda a derecha.
  • Retire la boquilla de la lanza.
• Utilice el limpiador de la punta de la boquilla proporcionado (o un portapapeles desdoblado), inserte el alambre en el agujero de la boquilla y muévalo hacia adelante y hacia atrás hasta que los residuos se desprendan.
• Golpee ligeramente el extremo de la conexión rápida de la lanza sobre una superficie dura varias veces.
• Lave a contracorriente con agua a través de las boquillas con la manguera de jardín y a la máxima presión disponible (ya sea con la boquilla de agua estándar o con el pulgar sobre la boquilla para crear la presión de agua para el lavado a contracorriente).

Almacenamiento

• Cuando termine la sesión de lavado a presión, apague el interruptor de alimentación ubicado en la parte delantera de la lavadora a presión. Desconecte el cable de alimentación de la toma de corriente. Cierre el suministro de agua. Jale el gatillo de la pistola rociadora de 2 a 3 veces para drenar el exceso de agua y para liberar cualquier presión de agua que quede. Desconecte el adaptador de la manguera de jardín de la entrada de agua. NO permita que la lavadora a presión funcione sin que pase un flujo de agua a través de ella.
  • Retire la manguera de presión alta de la pistola rociadora.
• Retire la lanza de la pistola. Coloque la pistola en el soporte al lado. Las lanzas se colocan en cualquiera de las ranuras en la parte trasera de la unidad.
• Asegúrese de desechar cualquier resto de detergente de la botella. Química residual se pegan a el contenedor que podría convertirse en cotaminated, y puede causar que el inyector de detergente a estorbar y no funcionar correctamente. Enjuague la botella y la cabeza de la boquilla con agua fresca para evitar la obstrucción.
• Enganche el cable de alimentación alrededor del gancho del cable en el lado derecho de la máquina estando de frente a esta.
• La manguera de presion se almacena en la manguera gancho situado en la parte trasera de la manija.
• NO guarde la hidrolavadora en un lugar expuesto a temperaturas bajo cero a menos que utilice SIMPSON Pump Guard. Guarde la lavadora a presión en el interior para evitar que el agua de la unidad se expanda en condiciones de congelación. Cuando el agua se congela y se expande, su lavadora a presión se dañará y dejará de funcionar. O, si almacena la bomba al aire libre, se recomienda utilizar SIMPSON Pump Guard (no incluido) para proteger la bomba.

USO DE PUMP GUARD SIMPSON®

DAÑO DE LA BOMBA

Dejar agua dentro de la bomba durante un clima helado causará daños severos a la bomba. Para evitar daños costosos, siempre trate la bomba con Pump Guard SIMPSON® para eliminar el agua atrapada y llenar la bomba con una solución lubricante y anticongelante.

Pump Guard SIMPSON® (se compra por separado) está formulado para proteger su bomba durante el almacenamiento a largo plazo y contra daños por congelamiento. Pump Guard debe usarse durante toda la temporada para mantener los sellos flexibles y bien lubricados. Antes de almacenar la unidad para el invierno o para cuando haya posibilidad de heladas, use Pump Guard para eliminar todo rastro de agua de las cavidades internas mientras las llena con una solución anticongelante. Pump Guard es un seguro para su inversión, utilícelo.

Simplemente use Pump Guard siguiendo estos sencillos pasos:

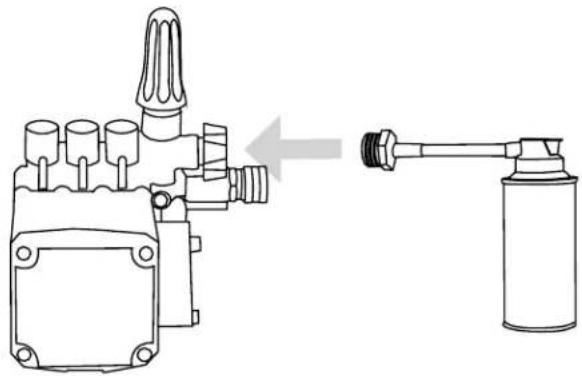

1. Atornille el adaptador Pump Guard en la entrada de la manguera de jardín de la bomba.

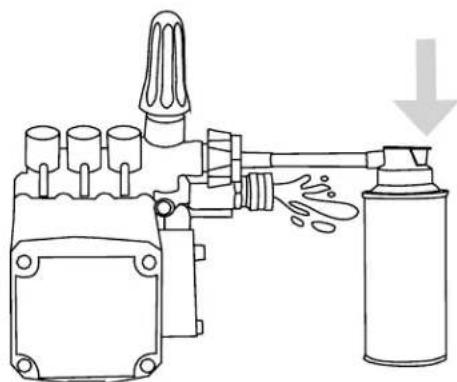

1. Mantenga presionado el botón hasta que toda el agua y Pump Guard comiencen a salir del puerto de alta presión.

1. Desenrosque el Pump Guard y luego prepare la lavadora a presión para almacenarla como se describe en ALMACENAMIENTO Y TRANSPORTE.

SOLUCIÓN DE PROBLEMAS

Si tiene alguna pregunta sobre este producto, comuníquese con Servicio al Cliente llamando al 1 877 362 4271 o envían do un correo electrónico a [e-mail].

PROBLEMA ACCIÓN CORRECTIVA
La unidad no enciende.	1. El módulo GFCI en el extremo del cable de alimentación debe estar enchufado a la fuente eléctrica.2. Con el GFCI conectado asegúrese de que el interruptor de alimentación esté en on.3. Presione los botones TEST y luego RESET en la unidad GFCI.Nota:Cuando el interruptor de alimentación está en on, la lavadora a presión se encenderá por 1 o 2 segundos y se apagará. Esto es normal.
La manguera de presión alta (HP) no se conecta/permanece conectada a la pistola rociadora. ¿Es este un problema de la pistola rociadora?	1. En la mayoría de los casos, la pistola rociadora no es el problema. El problema es la funda de caucho que cubre el conector en el extremo de la manguera de presión alta. Es probable que se haya deslizado hacia la punta de metal. Para arreglarlo: mueva, gire o jale la funda de caucho hacia abajo hasta que se pueda ver toda la punta más 0,317 cm (1/8 pulgadas) del conector de metal debajo de la punta. Ahora trate de insertar la punta de la manguera en la pistola rociadora. Debe hacer "clic" en su lugar y no saldrá hasta que la manguera se libere presionando la palanca en la parte inferior de la pistola. Puede cortar el extremo de la funda con un cuchillo afilado si no puede mover la funda hacia abajo. Tenga cuidado de no cortar ni perforar la manguera.2. No presione el botón de liberación cuando se conecta la manguera de presión alta.
La unidad está funcionando, pero no hay flujo de agua.	1. la alimentación no debe encenderse hasta que el agua pase a través de la pistola pulverizadora. Si lo hace, se dañará el motor.2. Compruebe la fuente de agua.3. Expulse la boquilla de la lanza para determinar si la boquilla viene con obstrucciones (si la boquilla está obstruida, consulte las instrucciones de limpieza de la boquilla debajo de "boquillas de limpieza").4. Quite la lanza y apenas rocíe de la pistola de aerosol. Esto indicará si el problema es con el lance.5. Revise el adaptador de la manguera de jardín para la conexión floja y el filtro para escombros.
¿Por qué hay fugas de agua en la conexión de la manguera de presión alta a la pistola rociadora?	1. Asegúrese de que haya un empaque de anillo en el extremo de la punta de metal de la manguera de presión alta. Si no hay un empaque de anillo, la conexión entre la manguera y la pistola rociadora presentará una fuga. El kit de reemplazo de junta tórica (L) se incluye con la compra.
No puedo retirar la lanza de la pistola rociadora. ¿Qué debo hacer?	1. Todas las lanzas y las botellas de detergente se acoplan y se retiran de la lanza de extensión de la misma forma. Inserte el extremo de liberación rápida de la lanza/botella de detergente en la lanza de extensión. Presione la lanza de extensión y la lanza conjuntamente (aproximadamente 0,317 cm [1/8 pulgadas]) y gire hacia la derecha. La lanza se bloqueará en su lugar. Retire la lanza revirtiendo este procedimiento. Presione la lanza de extensión y la lanza conjuntamente y gire hacia la derecha. La lanza se deslizará hacia afuera.2. O bien, sostenga la lanza de extensión y la lanza en posición vertical con el extremo de la boquilla en el suelo. Presione todo el conjunto hacia abajo para aflojar la conexión y, a continuación, siga el procedimiento de desinstalación de nuevo. También puede rociar agua jabonosa o un lubricante en el área de la conexión de la lanza a la lanza de extensión.
La lavadora a presión se enciende por 2 segundos, se apaga y no vuelve a encender. ¿Tengo una unidad defectuosa?	1. Parece que la lavadora a presión trabaja muy bien. Cuando se conecta el agua, los accesorios están montados apropiadamente y el interruptor de alimentación está en on, la lavadora a presión puede encender por 1 o 2 segundos para purgar la bomba. Se apaga automáticamente y espera que el gatillo de la pistola rociadora se presione. Cuando el gatillo se presiona, el agua comienza a fluir a través de la bomba. El sensor de agua en la bomba "detecta" el agua en movimiento y enciende automáticamente la lavadora a presión.2. Coloque el interruptor de alimentación en off, mantenga presionado el gatillo de la pistola rociadora, para tener un flujo constante de agua. Mientras mantiene el gatillo abierto en la pistola rociadora, al mismo tiempo, coloque el interruptor de alimentación a on.

GARANTÍA LIMITADA

La Garantía de este producto está cubierta por SIMPSON.

Este producto tiene los siguientes períodos de cobertura de garantía a partir de la fecha de compra:

BOMBA DE ALTA PRESIÓN – 1 año

MOTOR ELÉCTRICO - 1 año

MARCO - 1 año

ACCESORIOS – 90 días (boquillas, mangueras, pistolas rociadoras, varillas, neumáticos, pies de goma)

Lea atentamente lo siguiente para comprender lo que implica cada garantía:

Este producto está bajo garantía para el consumidor minorista original contra defectos de material y mano de obra. La garantía no es transferible ni asignable. Esta garantía limitada se aplica únicamente a productos utilizados en aplicaciones de consumo y no tiene validez en aplicaciones de alquiler o comerciales. Se debe tener un cuidado razonable de conformidad con las instrucciones de operación y mantenimiento del manual del propietario y la guía de inicio rápido. El incumplimiento de estas instrucciones anulará esta garantía. Esta garantía le otorga derechos legales especiales y es posible que también tenga otros derechos que varían de un estado a otro.

Proceso de garantía

Guarde su recibo de compra original en caso de reclamo de garantía.

Para procesar un reclamo de garantía en su lavadora a presión SIMPSON ^® , informe la inquietud al 1-877-362-4271 o [e-mail] para obtener autorización y dirección al centro de servicio autorizado más cercano en su área.
