MANUAL DE USUARIO ORH-305-W Orima

LIBRO DE INSTRUCCIONES

www.orima.pt

Manual de Instrucciones

Frigorífico

ORH 305 W

Para asegurar un uso correcto de este aparato y para su seguridad, por favor, lea este manual completamente antes de empezar a utilizar el dispositivo.

Por su seguridad y para garantizar el uso correcto, antes de instalar y utilizar el dispositivo por primera vez, lea atentamente este manual del usuario, incluidos sus consejos y advertencias. Para evitar errores y accidentes innecesarios, es importante asegurarse de que todas las personas que usan el aparato estén completamente familiarizadas con su funcionamiento y características de seguridad. Guarde estas instrucciones y asegúrese de que permanezcan con el dispositivo si se mueve o se vende, para que todos los que lo usen durante toda su vida útil estén informados adecuadamente sobre el uso y la seguridad del dispositivo.

Para la seguridad de la vida y la propiedad, mantenga las precauciones de estas instrucciones del usuario, ya que el fabricante no es responsable de los daños causados por la omisión.

de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o por falta de experiencia y conocimiento si se les ha dado supervisión o instrucciones sobre el uso del dispositivo de manera segura y entienden el peligro involucrado

descargar este aparato.

que no jueguen con el aparato.

mantenimiento del usuario a menos que tengan una edad de 8 años o más y estén supervisados.

riesgo de asfixia.

de la toma de corriente, corte el cable de conexión (lo más cerca que pueda del aparato) y retire la puerta para evitar que los niños sufran una descarga eléctrica se caigan o se cierren.

reemplaza un dispositivo más antiguo que tiene un seguro de resorte (pestillo) en la puerta o tapa, asegúrese de que no se pueda usar ese resorte antes de desechar el dispositivo viejo. Esto evitará que se convierta en una trampa mortal para un niño.

!

ventilación, en el gabinete del aparato o en la estructura incorporada, sin obstrucciones.

!

otros medios para acelerar el proceso de descongelación que no sean los recomendados por el fabricante.

!

!

(como los fabricantes de helados) dentro de aparatos de refrigeración, a menos que estén aprobados para este propósito por el fabricante.

!

encendida durante un largo período de tiempo porque podría estar muy caliente.

!

que el cable de alimentación no esté atrapado o dañado.

!

portátiles o proveedores de energía portátiles en la

del circuito de refrigerante del aparato, un gas natural con un alto nivel de compatibilidad ambiental, que sin embargo es inflamable.

asegúrese de que ninguno de los componentes del circuito de refrigerante se dañe.

• Vaciar llamas abiertas y fuentes de ignición.
• ventile bien la habitación en la que se encuentra el aparato

producto de alguna manera. Cualquier daño al cable puede provocar un cortocircuito, un incendio o una descarga eléctrica.

aplicaciones domésticas y similares, como

• áreas de cocina de taff en tiendas, oficinas y otros entornos de trabajo;
• armar casas y por clientes en hoteles, moteles y otros entornos de tipo residencial;
• Entornos desayuno;
• Aplicaciones no comerciales y similares.

!

(enchufe, cable de alimentación, compresor, etc.) debe ser reemplazado por un agente de servicio certificado o personal de servicio calificado.

!

aparato es una “bombilla de lámpara de uso especial” que solo se puede utilizar con el aparato suministrado. Esta “lámpara de uso especial” no es utilizable para

El cable de alimentación no debe alargarse.

Asegúrese de que la clavija de alimentación no esté aplastada o dañada por la parte posterior del aparato. Un enchufe de alimentación aplastado o dañado puede sobrecalentarse y provocar un incendio.

Asegúrese de que puede conectarse a la toma de corriente del aparato.

No tire del cable de red.

Si la toma de corriente está floja, no inserte el enchufe de alimentación. Existe riesgo de descarga eléctrica o incendio. No debe operar el aparato sin la lámpara.

Este aparato es pesado. Se debe tener cuidado al moverlo. No retire ni toque los elementos del compartimiento del congelador si tiene las manos húmedas o mojadas, ya que esto podría causar abrasiones en la piel o quemaduras por congelación / congelación.

Evite la exposición prolongada del aparato a la luz solar directa.

No caliente las piezas de plástico del aparato.

la pared posterior.

una vez que se hayan descongelado.

de acuerdo con las instrucciones del fabricante de alimentos congelados.

fabricantes de electrodomésticos deben seguirse estrictamente. Consulte las instrucciones pertinentes.

compartimento del congelador, ya que crea presión en el recipiente, lo que podría causar que explote y dañe el aparato. ^1)

congelación si se consumen directamente del aparato. ^1) Para evitar la contaminación de los alimentos, respete las siguientes instrucciones

provocar un aumento significativo de la temperatura en los compartimentos del aparato.

en contacto con alimentos y sistemas de drenaje accesibles.

durante 48 h; Enjuague el sistema de agua conectado a un suministro de agua si no se ha extraído agua durante 5 días.

adecuados en el refrigerador, de modo que no entren en contacto con otros alimentos ni se derramen sobre ellos.

estrellas (si se presentan en el aparato) son adecuados para almacenar alimentos pre-congelados, almacenar o hacer helados y hacer cubitos de hielo.

están presentados en el aparato) no son adecuados para la congelación de alimentos frescos.

tiempo, apague, descongele, limpie, seque y deje la puerta abierta para evitar que el montaje se desarrolle dentro del aparato.

desconecte el enchufe de la toma de corriente.

del

en busca de agua descongelada. Si es necesario, limpiar el desagüe. Si el desagüe está bloqueado, el agua se acumulará en la parte inferior del aparato.

i

cuidadosamente las instrucciones dadas en párrafos específicos.

No conecte el aparato si está dañado. Reporte los posibles daños inmediatamente al lugar donde lo compró. En ese caso retener el embalaje.

de conectar el aparato para permitir que el aceite regrese al compresor.

alrededor del aparato, ya que esto no conduce al sobrecalentamiento. Para lograr una ventilación suficiente, siga las instrucciones relevantes para la instalación.

producto deben estar contra una pared para evitar tocar o atrapar partes calientes (compresor, condensador) para evitar posibles quemaduras.

o cocinas.

de alimentación después de la instalación del aparato.

el servicio técnico del aparato debe ser realizado por un electricista calificado o una persona competente.

autorizado, y solo deben usarse repuestos originales.

aire circule;

compartimento (s);

quitar para obtener un mayor volumen de almacenamiento y un menor consumo de energía.

la capa de ozono, ni en su circuito de refrigerante ni en los materiales de aislamiento. El aparato no debe desecharse junto con los residuos urbanos y la basura. La espuma de aislamiento contiene gases inflamables: el aparato debe desecharse de acuerdo con las regulaciones del aparato para obtener de las autoridades locales. Evite dañar la unidad de refrigeración, especialmente el intercambiador de calor. Los materiales utilizados en este aparato marcados con el símbolo son reciclables.

que este producto no puede ser tratado como basura doméstica. En su lugar, debe llevarse al punto de recogida apropiado para el reciclaje de equipos eléctricos y electrónicos.

Al asegurarse de que este producto se elimine correctamente, ayudará a prevenir posibles consecuencias negativas para el medio ambiente y la salud humana, que de otro modo podrían ser causadas por el manejo inadecuado de los desechos de este producto. Para obtener información más detallada sobre el reciclaje de este producto, comuníquese con su consejo local, el servicio de eliminación de desechos domésticos o la tienda donde adquirió el producto.

Materiales de embalaje

Los materiales con el símbolo son reciclables. Deseche el embalaje en un recipiente de recogida adecuado para reciclarlo.

Eliminación del aparato.

1. Desconecte el enchufe de la toma de corriente.
2. Cortar el cable de alimentación y desecharlo.

eliminación del aparato, preste atención al similar símbolo que se encuentra en el lado izquierdo, que se encuentra en la parte posterior del mismo (panel trasero o compresor). Dicho símbolo será de color amarillo u orange.

Es símbolo de advertencia de riesgo de incendio.

Hay materiales inflamables en las tuberías de refrigerante y compresor.

Esté alejado de la fuente de fuego durante el uso, servicio y eliminación.

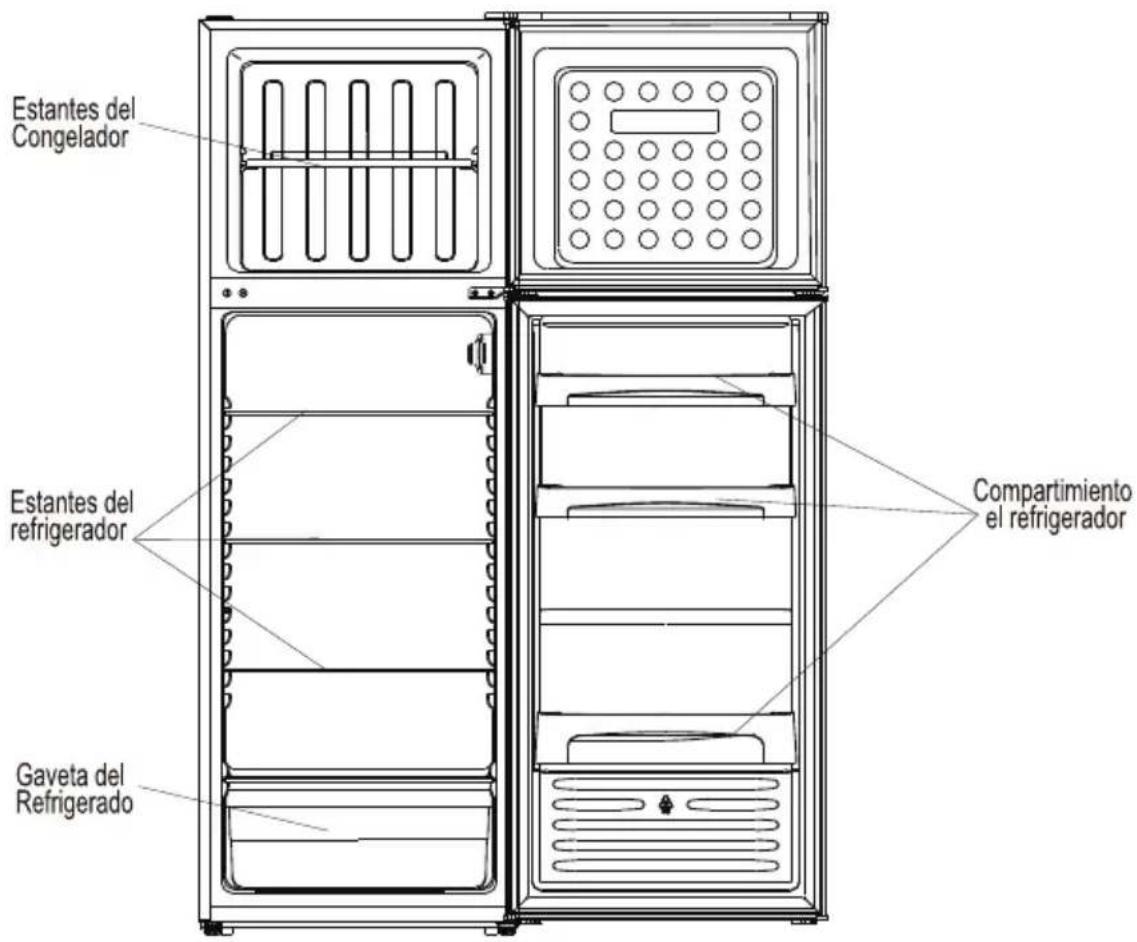

VISIÓN GENERAL

Estantes del Congelador Estantes del refrigerador Gaveta del Refrigerado Compartimiento el refrigerador

Esta ilustración solo es orientativa, los detalles pueden no coincidir con los de su aparato.

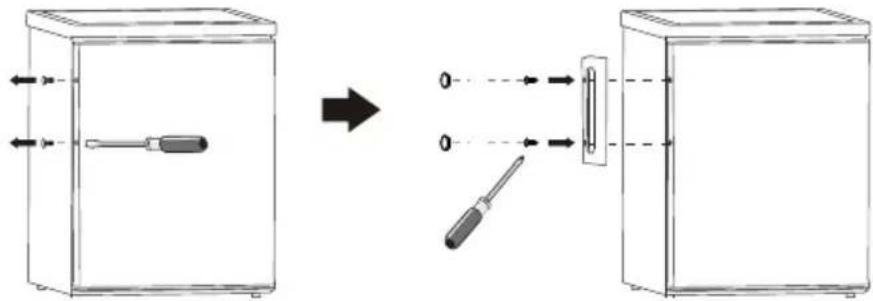

CAMBIO SENTIDO PUERTAS

1. Desenrosque la tapa de la bisagra superior y luego la bisagra superior. Luego levante la puerta superior y colóquelo sobre un acolchado suave para evitar arañazos y daños.

1. Quitar el pasador con un destornillador y girar el soporte de la bisagra. Luego vuelva a colocar el perno para soporte de la bisagra.

180°

3.Saque el tornillo superior izquierdo.

1. Mueva la cubierta del orificio de la bisagra de puerta inferior al otro lado. Luego levante la puerta inferior y colóquelo sobre un cojín suave para evitar arañazos.

1. Mueva que cubre el orificio de la bisagra del lado izquierdo al lado derecho.

1. Desatornillar la bisagra inferior. Luego retire las patas de ambos lados.

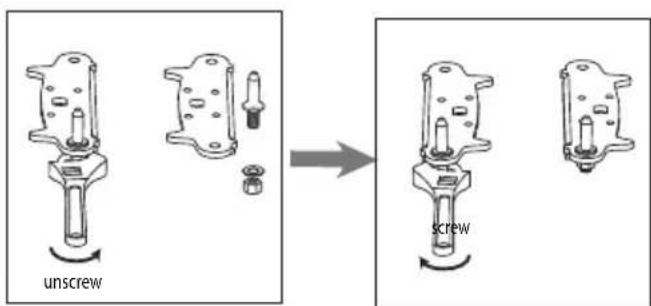

1. Desenrosque y retire el pasador de la bisagra inferior, entregar el soporte y reemplácelo.

1. Vuelva a colocar el soporte de montaje de la bisagra inferior. Vuelva a colocar ambos pies ajustables. Transfiera la puerta inferior a la posición de propiedad.

1. Hacer la bisagra media invertir la dirección de 180°, entonces transfiera a la posición de izquierdo de la propiedad. Hacer la bisagra intermedia en la parte superior del agujero de la puerta inferior, luego firmemente los tornillos.

1. Volver a colocar la puerta superior. Asegurar la puerta está alineada horizontalmente y verticalmente para que los sellos están cerrados por todos lados antes de finalmente apretar la bisagra superior. A continuación, inserte la bisagra superior y atorníllelo a la parte superior de la unidad y entonces fijar lacu bierta de la bisagra (en bolsa de accesorios) tornillo.

1. Fijar la cubierta del tornillo.

1. Separe las juntas de las puertas del frigorífico y del congelador y luego colóquelas después de girarlas.

Instalación del tirador de la puerta (si el tirador externo estuviera presente).

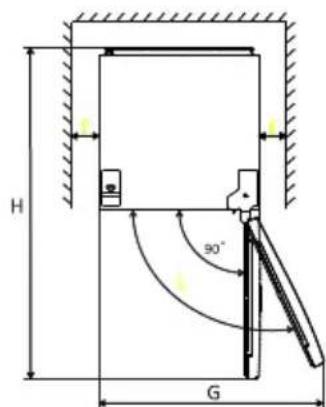

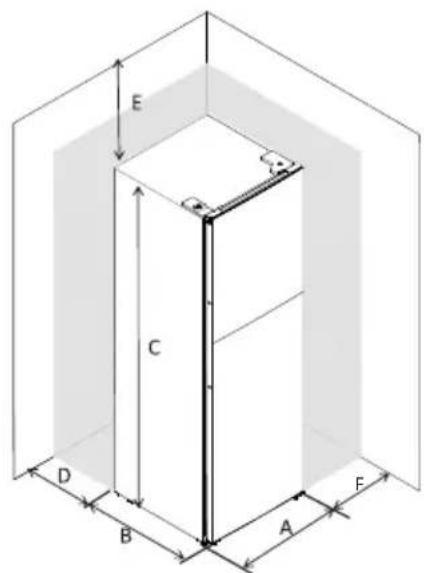

Requisitos de espacio

- Mantenga espacio suficiente para la abertura de la puerta

E C D B A F

H 90° G

A	600
B	600
C	1720
D	min=50
E	min=50
F	min=50
G	1200
H	1200
L	135 ^

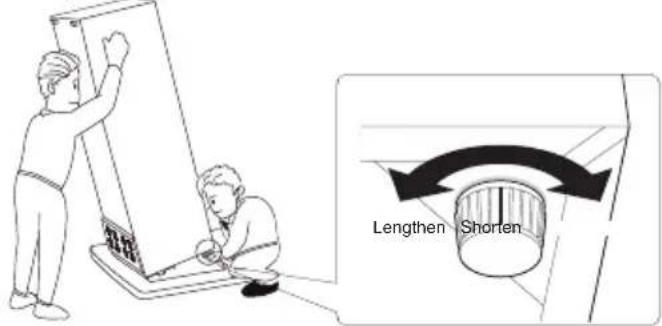

Nivelación del aparato

Para nivelar, ajuste los pies de nivelamento en la parte frontal del aparato.

Si el aparato no estuviera nivelado, los alineamientos de las puertas y el cierre magnético no está debidamente cubierto.

Instale el aparato en un lugar donde la temperatura ambiente coincida con la clase de clima indicada en la placa de características del aparato:

Clase de Clima	Temperatura Ambiente
SN	+ 10°C a + 32°C
N	+ 16°C a + 43°C
ST	+ 16°C a + 38°C
T	+ 16°C a + 43°C

Lugar

El aparato debe instalarse alejado de las fuentes de calor como radiadores, calderas, la luz solar directa, etc. Debe asegurarse que el aire pueda circular libremente por la parte trasera del aparato. Para asegurar el mejor rendimiento, si el aparato se posiciona debajo de un armario suspendido, la distancia mínima entre la parte superior del aparato y el armario suspendido debe ser de 100 mm, como mínimo. Sin embargo, lo ideal es que el aparato no se posicione debajo de armarios suspendidos. La nivelación precisa se asegura por medio de una o más patas ajustables de la base del aparato.

¡Atención! El aparato debe poderse desconectar de la fuente de alimentación; por lo tanto, el enchufe debe estar fácilmente accesible después de la instalación.

Conexión eléctrica

Antes de conectar, debe comprobarse que la tensión y la frecuencia indicadas en la placa de características coincidan con la fuente de alimentación doméstica. El aparato debe conectarse a una toma de tierra. El enchufe del cable de alimentación se proporciona con un contacto para este propósito. Si la toma de corriente doméstica no tiene toma de tierra, conecte el aparato a una toma de tierra independiente para cumplir con las regulaciones eléctricas, consultando con un electricista cualificado.

El fabricante no asume ninguna responsabilidad si no se observan las precauciones de seguridad anteriores.

Este aparato cumple con las directivas de la CEE.

Limpieza del interior

Antes de usar el aparato por primera vez, limpie el interior y todos los accesorios internos con agua tibia y un poco de jabón neutro para eliminar el olor típico de un producto nuevo, después séquelo a fondo.

¡Importante! No utilice detergentes ni polvos abrasivos, ya que dañaría el acabado del aparato.

Ajuste de la temperatura

- Enchufe su aparato. La temperatura interna está controlada por medio de un termostato. Hay 8 ajustes. El 1 es el mínimo (menos frío) y el 7 el máximo (más frío), 0 es apagado.

- El aparato no puede funcionar con la temperatura correcta si está en un lugar especialmente cálido o si abre la puerta con demasiada frecuencia.

5 4 3 6 2 7 0 1

Uso diario

Coloque los diferentes alimentos en distintos compartimentos según la tabla siguiente:

Compartimentos del frigorífico	Tipo de alimento
Puerta o bandejas del frigorífico	Alimentos con conservantes naturales como jamón,zumos, bebidas, condimentos.No guardar alimentos perecederos.
Cajones para produtos frescos (Cajones para verduras)	Las frutas, hierbas y verduras deben colocarse separadas en el cajón de verduras.No colocar plátanos, cebollas, patatas ni ajos en el frigorífico.
Bandeja del Frigorífico - medio	Productos lácteos, huevos.
Bandeja del Frigorífico - arriba	Alimentos que no necesiten cocinarse como alimentos preparados, fiambres, sobras.
Bandeja del congelador	Alimentos para almacenamiento prolongado.Estante/cajón inferior para carne, pollo y pescado crudos.Estante/cajón central para verduras, patatas fritas congeladas.Estante/cajón superior para helado, fruta congelada, productos horneados congelados.

Recomendación de configuración de temperatura.

Recomendación de configuración de temperatura
Temperatura ambiente	Compartimento del congelador	Compartimento del frigorífico
Verano (Superior a 38°C)	/	Configurar a 2 ~ 4
Normal /		Configurar a 4
Invierno (Inferior a 16°C)	/	Configurar a 4 ~ 6

- La información arriba ofrece recomendaciones de configuración de temperatura a los utilizadores.

Impacto en el Almacenamiento de Alimentos

• En la configuración recomendada, el período de almacenamiento en el frigorífico recomendado no deberá de exceder tres días.
• En la configuración recomendada, el período de almacenamiento en el congelador recomendado no deberá exceder un mes.
• O período de armazenamento recomendado pode ser reducido con otras configuraciones.

Congelación de alimentos frescos

• El compartimento del congelador es adecuado para congelar alimentos frescos y almacenar alimentos congelados o de ultracongelados durante un largo período de tempo.
• Coloque los alimentos frescos para congelar en el compartimento del congelador.
• La cantidad máxima de alimentos que pueden ser congelados en 24 horas se encuentra especificada en la placa de clasificación.

- El proceso de congelación tarda 24 horas: durante este período, no añada otros alimentos a congelar.

Almacenamiento de alimentos congelados

En la primera utilización o después de un período de inutilización, antes de colocar el producto en el compartimento, deje el aparato a funcionar durante dos horas en las configuraciones máximas.

Importante! En caso de descongelación accidental, si, por exemplo, la energía fuera abajo durante un período superior al valor demonstrado en la tabela de características técnicas sob “tempo de elevación”, los alimentos descongelados deben ser consumidos rapidamente o cocinados imediatamente y nuevamente congelados (despues de ser cocinados).

Descongelación

Alimentos congelados o ultracongelados, antes de su utilización, pueden ser descongelados en el compartimento del frigorífico o a temperatura ambiente, dependendo del tiempo disponível para esta operación

Trozos pequeños pueden hasta ser cocinados a pesar de ser, retirados directamente del congelador. En este caso, el proceso de cocción tardará más.

Cubos de hielo

Este aparato puede ser equipado con uno o más cubos de hielo para la producción de hielo.

Accesorios Bandejas

Las paredes del frigorífico están equipadas con una série de encajes de modo que las bandejas puedan ser posicionadas conforme a lo desejado.

Posicionamiento de los cajones de la puerta

De modo a permitir el almacenamiento de paquetes de alimentos de diversos tamaños, los cajones abiertos de la puerta pueden ser colocados a diferentes alturas. De modo a realizar este ajuste, proceda del siguiente modo: Empuje gradualmente el cajón en la dirección de las flechas hasta esta soltarse y entonces colóquelo conforme a lo deseado.

Informaciones útiles

De modo a ayudar a aprovechar el proceso de congelación al máximo, se indican algunas informaciones importantes:

• La cantidad máxima de alimentos que pueden ser congelados en 24h se encuentra indicado en la placa de clasificación.
• El proceso de congelación tarda unas 24h. No debe poner a congelar ningún alimento durante este proceso.
• Congele apenas los productos alimenticios de elevada calidad, frescos y completamente limpios.
• Prepare los alimentos en porciones pequeñas de modo a permitir que congelen de forma rápida y posteriormente descongelar solo la cantidad necesaria
• Envuelva los alimentos en papel de aluminio
• No permita que los alimentos frescos entren en contacto con alimentos ya congelados evitando así el aumento de temperatura de estos últimos.
• Alimentos con menos grasas congelan mejor y durante más tiempo que aquellos con más grasas. La sal reduce el tiempo de almacenamiento de los alimentos.
• Agua congelada, si se consume inmediatamente después de sacarla del congelador puede causar quemaduras por congelamiento.
• Se recomienda que se indique la fecha de congelación de cada envase individual para permitir sacarlo del congelador, pues puede causar quemaduras por congelamiento.
• Se recomiendo que se indique la fecha en la que fue congelación de cada envase individual para llevar un seguimiento del tiempo de almacenamiento

Consejos para el almacenamiento de los alimentos congelados

Para obtener el mejor rendimiento de este aparato, debe:

• Comprobar que los alimentos congelados comerciales han sido conservados correctamente en el comercio.
• Asegurarse de que los alimentos congelados se han trasladado de la tienda al congelador lo antes posible.
• No debe abrirse la puerta con frecuencia ni dejarse abierta más tiempo del necesario.
• Una vez descongelados, los alimentos se deterioran rápidamente y no pueden volver a congelarse.
• No debe superarse el periodo de almacenamiento indicado por el fabricante.

Consejos para la conservación refrigerada de alimentos frescos

Para obtener el mejor rendimiento:

• No almacene en el frigorífico alimentos todavía calientes ni líquidos que se evaporen.
• Los alimentos deben envolverse o cubrirse, especialmente si tienen un olor fuerte.
• Todos los tipos de alimentos: deben ponerse en bolsas de polietileno y colocarse en el estante de vidrio, sobre el cajón de las verduras.
• Por seguridad, solo deben conservarse de este modo uno o dos días, como máximo.
• Alimentos cocinados, platos fríos, etc.: deben cubrirse y colocarse en cualquier estante.
• Frutas y verduras: deben limpiarse a fondo y colocarse en el cajón o los cajones especial(es) proporcionados.
• Mantequilla y queso: deben colocarse en recipientes herméticos especiales o envolverse en papel aluminio o en bolsas de polietileno para que haya la menor cantidad de aire posible.
• Botellas de leche: deben estar tapadas y conservarse en las bandejas de la puerta.
• Los plátanos, las patatas, las cebollas y los ajos, si no están empaquetados, no deben conservarse en el frigorífico.

Limpieza

Por motivos higiénicos, el interior del aparato debe limpiarse regularmente, incluidos los accesorios.

¡Precaución! El aparato no debe estar conectado a la corriente durante la limpieza. ¡Existe peligro de electrocución! Antes de limpiarlo, debe apagarse y desconectarse el enchufe de la toma de corriente o bien apagar o desactivar el disyuntor o fusible. ¡No limpie nunca el aparato con un dispositivo limpiador de vapor, ya que podría entrar humedad en los componentes eléctricos y existe peligro de electrocución! El vapor caliente puede dañar las piezas de plástico. Antes de volver a poner en marcha el aparato debe estar completamente seco.

¡Importante! Los aceites etéreos y los disolventes orgánicos pueden dañar las piezas de plástico, por ejemplo, el zumo de limón o el de la piel de naranja, el ácido butírico, los limpiadores que contienen ácido acético.

Limpieza del orificio de desagüe

Para evitar que el agua de descongelación se acumule en el interior del frigorífico, el orificio de desagüe de la parte posterior del frigorífico debe limpiarse periódicamente. Utilice un producto limpiador para limpiar el orificio, como se muestra en la figura de la derecha.

1) Si el condensador se encuentra en la parte trasera del aparato.

• No debe permitirse que estas sustancias entren en contacto con las piezas del aparato.
• No deben usarse limpiadores abrasivos.
• Retire los alimentos del congelador. Guárdelos en un lugar fresco, bien cubierto.
• Apague el aparato y desconecte el enchufe de la toma de corriente o bien apague o desactive el disyuntor del fusible.
• Limpie el aparato y los accesorios del interior con un paño y agua tibia. Después de limpiarlo, aclare con agua limpia y seque.
• Una vez totalmente seco, ponga en marcha de nuevo el aparato.

Descongelación del congelador

Sin embargo, el congelador se irá recubriendo de hielo progresivamente y es necesario eliminarlo. No utilice nunca instrumentos afilados para rascar el hielo del evaporador, ya que podría dañarlo. Sin embargo, cuando la capa de hielo sea muy gruesa en el interior, debe descongelarse completamente, del modo siguiente:

• Desconecte el enchufe de la toma de corriente.
• Extraiga los alimentos almacenados, envuélvalos en varias capas de papel de periódico y colóquelos en un lugar fresco.
• Deje la puerta abierta y ponga un recipiente debajo del aparato para recoger el agua de la descongelación.
• Cuando haya finalizado la descongelación, seque a fondo el interior.
• Conecte de nuevo el enchufe en la toma de corriente para volver a poner en marcha el aparato.

Sustitución de la lámpara

¡Precaución! Antes de sustituir la lámpara debe desconectar el aparato de la red eléctrica.

Los datos técnicos de la lámpara se indican en la etiqueta de características.

Para sustituir la lámpara siga el proceso siguiente:

1. Ajuste el botón de regulación de la temperatura en el número "0" para apagar el aparato.
2. Desenchufe el aparato para asegurarse de que esté desconectado de la red eléctrica.
3. Extraiga el tornillo de la cubierta de la lámpara.
4. Quite la cubierta de la lámpara.
5. Desenrosque la lámpara.
6. Coloque la nueva lámpara enroscando en sentido opuesto, después coloque de nuevo la cubierta de la lámpara y el tornillo.
7. Enchufe el aparato y regule el botón a la posición correcta.

Solución de problemas

¡Precaución! Antes de solucionar los problemas, desconecte el aparato de la red eléctrica. Los problemas que no se indiquen en este manual solo deben ser solucionados por un electricista cualificado o por una persona competente equivalente.

¡Importante! Durante el funcionamiento normal pueden escucharse algunos sonidos (compresor, circulación de refrigerante).

Problema	Causa possible	Solución
El aparato no funciona	El botón de regulación de la temperatura está ajustado en el número “0”.	Ajuste el botón en otro número para encender el aparato.
	El enchufe de alimentación no está conectado o está flojo	Conecte el enchufe de red.
	El fusible está fundido o es defectuoso.	Compruebe el fusible, cámbielo si es necesario
	La toma de corriente es defectuosa	Los funcionamientos anómalos de la red deben ser solucionados por un electricista
Los alimentos están demasiado calientes.	La temperatura no está ajustada correctamente.	Consulte la sección Ajuste de la temperatura, al principio.
	La puerta ha estado abierta durante un periodo prolongado.	Abra la puerta solo lo necesario
	Se han colocado una gran cantidad de alimentos todavía calientes en el interior del aparato en las últimas 24 horas.	Ajuste la regulación de la temperatura temporalmente en un ajuste más frío.
	El aparato está cerca de una fuente de calor.	Consulte la sección de Instalación
El aparato enfría demasiado	La temperatura está ajustada demasiado fría.	Ajuste la regulación de la temperatura temporalmente en un ajuste menos frío.
Ruidos inusuales.	El aparato no está nivelado.	Regule las patas
	El aparato toca la pared u otros objetos.	Mueva ligeramente el aparato.
	Un componente, por ejemplo, un tubo de la parte trasera del aparato toca otra parte del aparato o la pared.	Si es necesario, doble con cuidado el componente para apartarlo.
Hay agua en el suelo	El orificio de desagüe está bloqueado.	Consulte la sección Limpieza.
El panel lateral está caliente.	El condensador está dentro del panel.	Esto es normal.

Si el funcionamiento anómalo persiste, contacte con el centro de servicio.

Esta lista proporciona todos los requisitos de ecodiseño (siguiendo el (EU)2019/2019 Ecodiseño y el (EU)2019/2016 Etiquetado energético), si el requisito es aplicable a su producto.

El aparato de refrigeración no está diseñado para ser utilizado como aparato empotrado, a menos que se indique específicamente como tal en su manual de instrucciones.

Los cajones, cestas y estantes deben mantenerse en su posición actual, a menos que se especifique lo contrario en este documento.

Las puertas y tapas del aparato de refrigeración deben retirarse antes de su eliminación en el vertedero, para evitar que los niños o los animales queden atrapados en su interior.

Ajuste recomendado:

Compartimiento del refrigerador: +4°C

Compartimiento del congelador: -18°C

CONGELACIÓN RÁPIDA

Se recomienda el uso de esta función cuando se coloca una cantidad muy elevada de alimentos a congelar en el compartimento del congelador. 24 horas antes de congelar los alimentos frescos, pulse el botón de congelación rápida para activar la función. Cuando se activa, se enciende el indicador de congelación rápida. Después de 24 horas coloque el alimento a congelar en la zona de congelación del compartimento congelador. La función se desactiva automáticamente después de 72 horas, o puede desactivarse manualmente pulsando el botón de congelación rápida. ENFRIAMIENTO

ENFRIAMIENTO RÁPIDO

Con la función de enfriamiento rápido es posible aumentar la capacidad de enfriamiento en el compartimento del refrigerador. Se recomienda el uso de esta función cuando se coloca una cantidad muy elevada de alimentos en el compartimento del refrigerador. Presione el botón Fast Cool para activar la función. Cuando se activa, se enciende el indicador Fast Cool. La función se desactiva automáticamente después de 6 horas, o puede desactivarse manualmente presionando nuevamente el botón Fast Cool.

Cómo almacenar alimentos:

Para evitar el desperdicio de alimentos, consulte los tiempos de ajuste y

almacenamiento recomendados:

Compartimiento de la nevera: Diferentes alimentos, especialmente vegetales y frutas, tienen diferentes temperaturas de almacenamiento. El tiempo de almacenamiento es de 1 a 3 días (temp ajuste: middle)

Compartimiento del congelador: 1 semana (ajuste de temperatura: Min) y 1 mes (ajuste de temperatura: Max)

Para optimizar la velocidad de congelación y obtener más espacio de almacenamiento, el compartimento del congelador se puede utilizar sin los cajones del congelador.

La cantidad de alimentos frescos que pueden congelarse en un período de tiempo determinado se indica en la placa de características. Los límites de carga se determinan por medio de cestas, solapas, cajones, estantes, etc. Asegúrese de que estos componentes puedan seguir cerrándose fácilmente después de la carga.

Para evitar el desperdicio de alimentos, consulte los tiempos de ajuste y almacenamiento recomendados que se encuentran en el manual de usuario.

La información del modelo puede recuperarse utilizando el código QR-Code que figura en la etiqueta energética.

La etiqueta también incluye el identificador del modelo que puede utilizarse para consultar el portal del registro en

https://eprel.ec.europa.eu

Este producto contiene una luz LED de clase de eficiencia energética G (si está presente).

Modelo	ORH 305 W
Volumen neto total, L	304
Volumen de líquido Frigorífico, L	229
Volumen de líquido Congelador, L	75
El consumo real depende de cómo se utilizó el dispositivo y su ubicación
Clase energética basada en EU 2019/2016	E
Consumo de energía: kWh / año	213
Clase Climática N,ST
Dimensiones (A x L x P), mm	1720*600*600
Nivel de Ruído, db(A) re 1pw 40
Información eléctrica Ver registro de producto
Nota: El fabricante se reserva el derecho de realizar cambios futuros en el especificaciones y parámetros técnicos

IMPORTADO POR: MÁRIO MIRANDA DE ALMEIDA, SA APARTADO 1, 3060-752 CORTICEIRO DE CIMA, PORTUGAL

User Instruction

Refrigerator Freezer ORH 305 W

Content
1. Safety Information	Page 1~9
2. Overview	Page 10
3. Reverse Door	Page11~13
4. Installation	Page14~15
5. Daily Use	Page 16~21

•

•

!

!

process, other

!

!

!

•

•

•

•

•

!

C ∈

!

!

:

•

•

•

•

•

•

•

•

•

recommendations

Ficha de información del producto
REGLAMENTO DELEGADO (UE) 2019/2016 DE LA COMISIÓN en lo relativo al etiquetado energético de los aparatos de refrigeración domésticos
Nombre o marca comercial del proveedor: ORIMA
Dirección del proveedor: MARIO MIRANDA ALMEIDA, SA, RUA PADRE BASILIO COSTA MORGADO 23/25, 3060-752 CORTICEIRO DE CIMA, PT
Identificador del modelo: ORH 305 W
Tipo de aparato de refrigeración:
Aparato de bajo nivel de ruido: No Tipo de diseño: De libre instalación
Armarios para la conservación de vinos:	No		Otros aparatos de refrigeración:		Sí
Parámetros generales del producto:
Parámetro Valor Parámetro Valor
Dimensiones totales (milímetros)	Altura	1 720	Volumen total (dm3o l) 304
	Anchura	600
	Pro-fundidad	600
IEE 99 Clase de eficiencia energé-			tica		E
Ruido acústico aéreo emitido [dB(A) re 1 pW]		40	Clase de ruido acústico aéreo emitido		C
Consumo de energía anual (kWh/a)		213 Clase climática: templada, tropical
Temperatura ambiente mínima (°C) en la que puede funcionar el aparato de refrigeración		16	Temperatura ambiente máxima (°C) en la que puede funcionar el aparato de refrigeración		38
Ajuste de invierno No
Parámetros de los compartimentos:
Tipo de compartimento		Parámetros y valores de los compartimentos
		Volumen del compartimento (dm3o l)	Ajuste de temperatura recomendado para la conservación optimizada de los alimentos (°C).Estos ajustes no con-tradirán las condiciones de conservación contempladas en el anexo IV, cuadro 3.	Capacidad de con-gelación (kg/24h)	Defrosting type (auto-defrost=A, manual defrost=M)
Despensa No - - - -
Conservación de vinos No - - - -
Compartimento bodega	No - - - -
Alimentos frescos Sí 229,0 4 - desescarche					manual = M)
Helador No - - - -
0 estrellas o fabricación de hielo	No - - - -
1 estrella No - - - -
2 estrellas No - - - -
3 estrellas No - - - -
4 estrellas Sí 75,0		-18 3,4	desescarche		manual = M)
Sección 2 estrellas	No - - - -
Compartimento de temperatura variable	-	- - - -
En compartimentos de 4 estrellas
Capacidad de congelación rápida			No
Parámetros de las fuentes luminosas:
Tipo de fuente luminosa			LED
Clase de eficiencia energética			G
Duración mínima de la garantía ofrecida por el fabricante: 36 meses
Información adicional:
Enlace del sitio web del fabricante, en el que se encuentra la información contemplada en el punto 4, letra a), del anexo del Reglamento (UE) 2019/2019: www.orima.pt
