MANUAL DE USUARIO Pivot Xplore Evenflo

Lea todas las instrucciones y etiquetas antes de ensamblar y usar el producto. GUARDE LAS INSTRUCCIONES PARA USO FUTURO.

Advertencias	4-7
Información importante	8
Identificación de las partes	9
Cómo elegir el modo de uso	10
Cómo ensamblar la carriola	11-17
Cómo convertir de modo de carriola a modo de vagón	18
Cómo usar la capota	19-20
Como usar los frenos	21
Cómo acoplar la canasta de almacenamiento	21
Cómo usar el asa para los padres	22
Cómo afianzar al niño	23
Cómo plegar el producto	24-26
Cuidado y mantenimiento	27
Garantía limitada	27

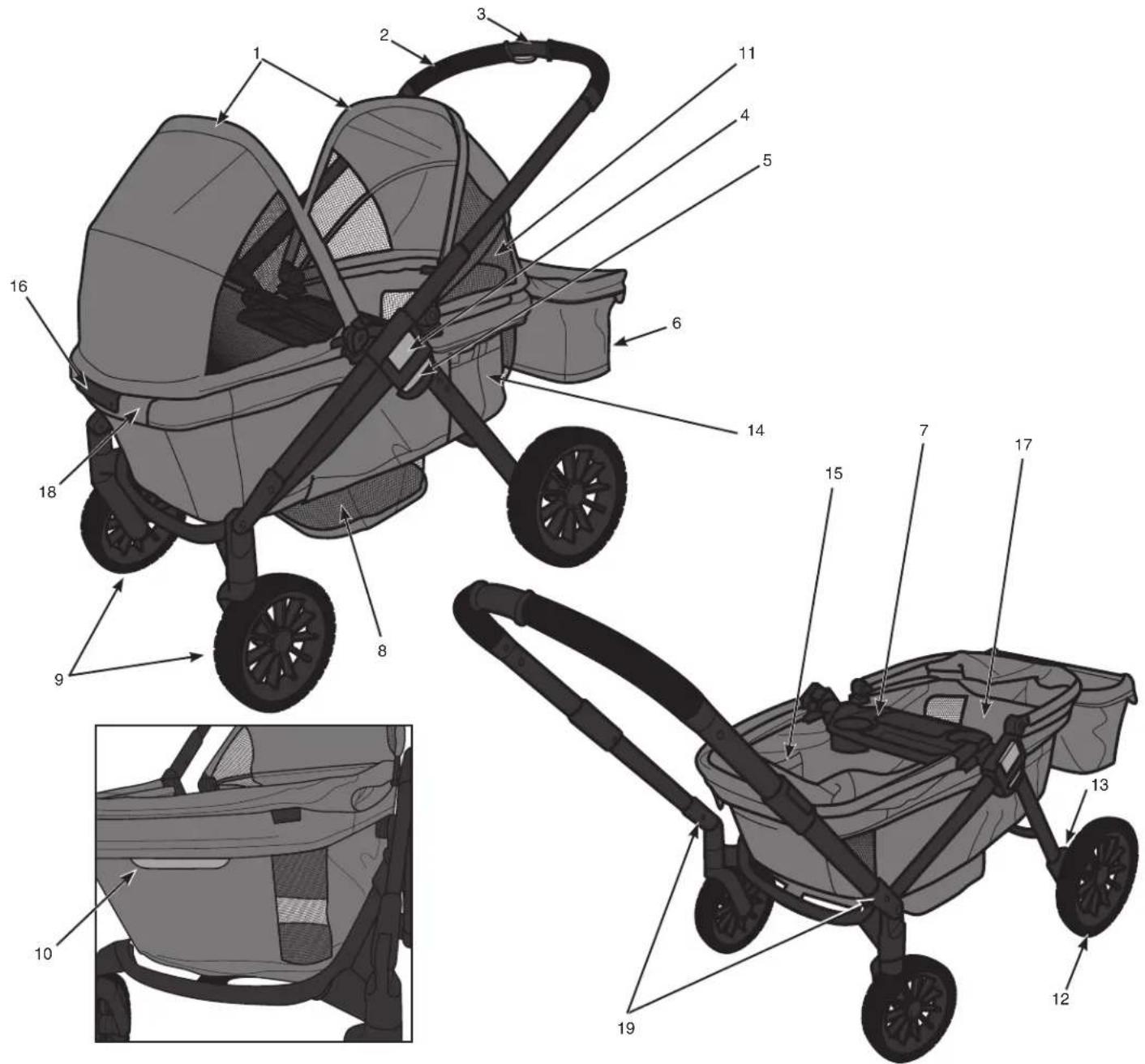

1. Canopy / Capota
2. Parent's Handle / Asa para los padres
3. Adjustable Handle Button / Botón del asa ajustable
4. Parent's Handle Flip Release / Liberador de giro del asa para los padres
5. Fold Release Levers / Palancas de liberación de plegado
6. Storage Basket / Canasta de almacenamiento
7. Child's Tray / Charola infantil
8. Footwell / Espacio para los pies
9. Swivel Wheel / Rueda giratoria

10. Easy Entry Release Lever / Palanca de liberación de la función de entrada fácil

11. Airflow Window / Ventana para flujo de aire

12. All Terrain Rear Wheels / Ruedas traseras para todo terreno
13. Brakes / Frenos
14. Parent Storage Pockets / Bolsillos de almacenamiento para los padres
15. Child Storage Pockets / Bolsillos de almacenamiento para el niño
16. Additional Storage Basket Mount / Montaje de canasta de almacenamiento adicional
17. 3-Point Child's Harness / Arnés infantil de 3 puntos
18. Seatback Flap / Solapa del respaldo
19. Handle Mounts / Soportes del asa

WARNING

READ AND FOLLOW ALL WARNINGS AND INSTRUCTIONS! FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY OR DEATH!

• NUNCA deje al niño sin supervisión. Mantenga al niño SIEMPRE a la vista mientras esté en el producto.
• Se requiere que un adulto ensamble el producto. Tenga cuidado al desempacar y ensamblar el producto; contiene partes pequeñas y algunos artículos con bordes afilados.
• Para evitar un posible peligro de asfixia, retire y descarte el material de empaque antes de usar este producto.
• Evite lesiones graves causadas por una caída o deslizamiento. Use SIEMPRE el cinturón de seguridad de la cintura.
• NO levante ni haga rodar la carriola en escaleras convencionales o eléctricas si el niño está en el interior.
• NO cuelgue artículos en el asa para los padres ni los coloque sobre la capota ya que pueden volcar la carriola y lesionar al niño.
• Tenga cuidado SIEMPRE al subir o bajar aceras o escalones y nunca use la carriola para ningún otro propósito que no sea transportar al niño. Camine a un ritmo normal al usar el producto. Caminar con rapidez puede causar pérdida de control y lesionar al niño.
• NO coloque líquidos calientes en los bolsillos de almacenamiento. Los derrames pueden causar quemaduras a usted o al niño.
• NO use el producto si falta alguna pieza o está rota
• NO permita que el niño suba, entre o salga del producto a menos que uno de los padres active la palanca de liberación de entrada fácil.
• NO permita que el niño se pare en el espacio para los pies. La carriola se podría volcar y lesionar al niño.
• NO permita que el niño suba, entre o salga de la carriola sin ayuda.
• NO coloque a otros niños, artículos o accesorios dentro o sobre este producto excepto como lo recomiendan estas instrucciones. El producto está diseñado para usarse con uno o dos niños y para tolerar solo los pesos adicionales de almacenamiento que se indican en estas instrucciones
• Para evitar volcaduras, retire siempre del asiento al niño que pese más antes de retirar al niño que pese menos.
• NO permita que el niño empuje o jale el producto en ninguno de los modos.
• NO permita que el niño se siente, se pare o trepe sobre la canasta de almacenamiento o la charola infantil.
• NO pise el asa para los padres en modo de vagón.
• NO permita la entrada fácil cuando el asiento delantero del vagón esté ocupado.
• NO permita que el niño se pare mientras la carriola está en movimiento.
• NO permita que el niño salte en el asiento o en el espacio para los pies.
• Asegúrese SIEMPRE de que el producto esté en una posición bloqueada por completo antes de su uso.
• Se debe tener cuidado al plegar o desplegar el producto o cambiar los modos del asa para evitar que usted o el niño sufran lesiones en los dedos causadas por las áreas con bisagras. Asegúrese de que el niño no esté en el asiento ni cerca del producto al plegarlo o desplegarlo.
• NUNCA deje el producto en una colina o pendiente, incluso si tiene aplicados los frenos, para evitar que el producto se vuelque.
• Para evitar que ruede accidentalmente, aplique SIEMPRE los frenos cuando no use el producto.
  • EVITE LA ESTRANGULACIÓN:
• NO cuelgue cordones ni juguetes de la capota.
• NO coloque el producto en ningún lugar cerca de cordones de persianas, cortinas, teléfono, etc.
• NO coloque artículos con cordón alrededor del cuello del niño, como lazos de gorros o cuerdas de chupón.
• Si no se afianza correctamente, el niño se podría deslizar a través de la abertura para las piernas y estrangularse.
• Cuando haga ajustes al producto, asegúrese SIEMPRE de que todas las partes del cuerpo estén alejadas de las partes en movimiento del producto, especialmente al cambiar de modo.
• La capota no está diseñada para proteger contra los rayos ultravioleta.
• Colocar objetos afilados o pesados en los bolsillos puede causar daños a la carriola o lesiones al niño.
• Comuníquese con ParentLink de Evenflo al 1-800-233-5921 (EUA), 1-937-773-3971 (Canadá) o 800-706-1200 (México) si tiene alguna pregunta relacionada con la carriola.
• Para evitar inestabilidad y volcaduras de la carriola, NO coloque más de 0,45 kg (1 lb) en los bolsillos de almacenamiento, ni más de 4,5 kg (10 lb) en la canasta de almacenamiento.

ADVERTENCIA

LEA Y SIGA TODAS LAS ADVERTENCIAS E INSTRUCCIONES. NO HACERLO PODRÍA OCASIONAR LESIONES GRAVES O LA MUERTE.

• Para evitar lesiones graves, NUNCA use la carriola en ninguna otra configuración que no sea la que se muestra en este manual de instrucciones. Esta carriola se puede usar en varias configuraciones, ya sea como carriola o como vagón. (Consulte la página 8).
• NO exceda los límites de peso máximo.
• Para configuraciones de uso adicionales con accesorios opcionales, puede consultar los manuales que se proporcionan con los accesorios Pivot Xplore, que se venden por separado. Estos incluyen, sin limitación: adaptadores de autoasientos para bebé para asientos de automóvil, una capota y una opción de asiento para niños pequeños.

IMPORTANT INFORMATION / INFORMACIÓN IMPORTANTE

Requisitos del niño: Use la carriola vagón solo con un niño que se pueda sentar erguido sin ayuda y que tenga buen control del cuello.

Peso máximo: 25 kg (55 lb) en cada asiento.

Altura máxima: 99 cm (39 in).

IMPORTANTE: Lea las instrucciones con cuidado antes de usar el producto. Guarde estas instrucciones para referencia futura. Es muy importante que ensamble la carriola de acuerdo con estas instrucciones. Si faltan partes, no use la carriola y llame a ParentLink de Evenflo al 1-800-233-5921 (EUA), 1-937-773-3971 (Canadá) o 800-706-1200 (México) para pedir partes de repuesto.

Información de registro

Registre este producto para que podamos comunicarnos con usted en caso de un aviso de seguridad o retiro de productos del mercado. No venderemos, alquilaremos ni compartiremos su información personal. Para registrar su producto, llene con todos los datos y envíe por correo postal la tarjeta que se incluye o visite nuestro registro en línea en www.evenflo.com/registerproduct.

Para referencia futura, registre el número de modelo y la fecha de fabricación abajo. Puede encontrar esta información en una de las patas traseras de la carriola.

Número de modelo: Fecha de fabricación:

Left Front Wheel Assembly (Green Indicator) / Ensamblado de la rueda delantera izquierda (indicador verde)

(2) Nuts & Bolts (1 Spare Included) /
(2) Tuercas y tornillos (se incluye 1 repuesto)

Parent's Handle / Asa para los padres

Storage Basket / Canasta de almacenamiento

LA CARRIOLA VAGÓN SE PUEDE USAR EN DOS MODOS DIFERENTES: MODO DE CARRIOLA O MODO DE VAGÓN.

Después de ensamblar el armazón y las ruedas, puede elegir configurar la carriola en modo de carriola o modo de vagón. Siga las instrucciones en las páginas 9 a 17.

Push in stroller mode - Have full view of your kids / Empuje en modo de carriola: tenga a sus niños a la vista.

Wagon Mode / Modo de vagón

Pull in wagon mode – great for uphill and all-terrain excursions / Jale en modo de vagón: ideal para subir pendientes y excursiones en todo terreno.

Nota: Para proteger el piso, coloque una cubierta protectora (cartón, toalla, tapete o manta) debajo de la carriola durante el ensamblado.

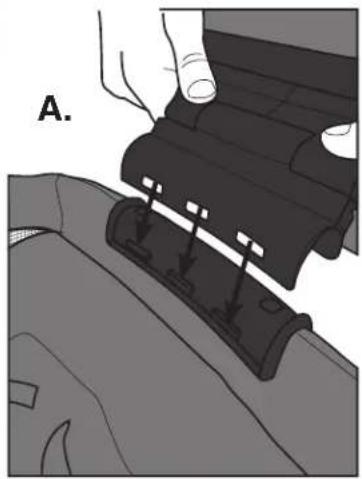

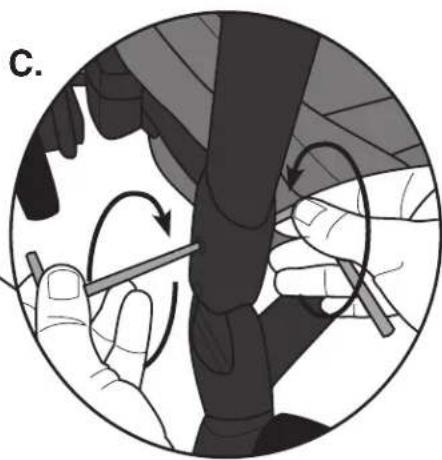

A. Alinee el asa para los padres y deslícela en los soportes del asa. COMPRUEBE para asegurarse de que los orificios estén alineados. Si los orificios no están alineados, gire la manija y vuelva a ensamblar. B. Inserte la tuerca y el perno a través de los orificios en el montaje del armazón y la manija, como se muestra. C. Afiance en el armazón con una llave hexagonal, tuercas y pernos, como se muestra.

CLICK! ¡CLIC!

WARNING

Se debe tener cuidado al plegar o desplegar el producto para evitar lesiones en los dedos o las manos causadas por las áreas con bisagras.

Bloquee el asa para los padres en el montaje del asa presionando ambos lados hasta que cada lado encaje en su lugar con un clic.

Jale la manija para los padres para asegurarse de que ambos lados estén bloqueados en su lugar.

3

CLICK! jCLIC! CLICK! jCLIC!

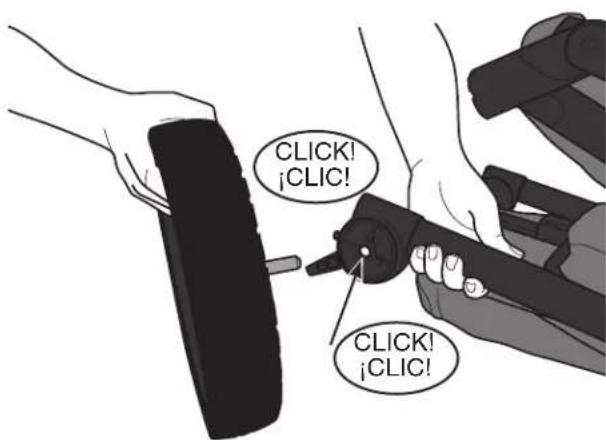

Para acoplar las ruedas traseras para todo terreno, empuje la rueda en el tubo de la pata trasera hasta que encaje en su lugar con un clic. Repita el procedimiento en el otro lado.

Jale las ruedas para asegurarse de que ambas estén acopladas firmemente.

Para retirar, presione la lengüeta en la parte inferior del montaje de la rueda y jale para retirar la rueda del producto.

4 CLICK! ¡CLIC!

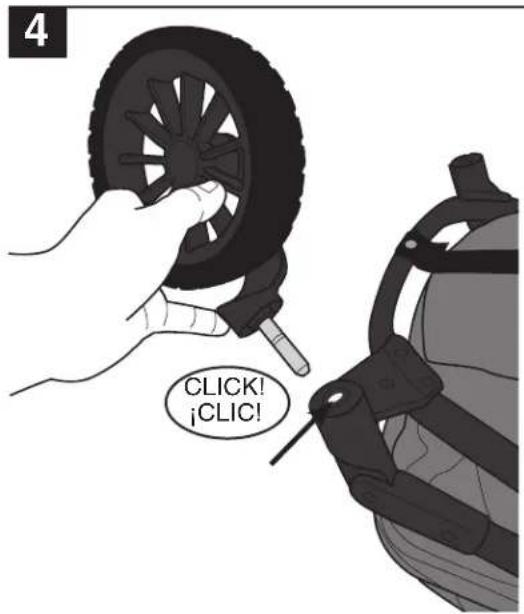

Localice los ensamblados de las ruedas delantera izquierda y derecha. La rueda izquierda estará marcada con un punto de color verde. Para acoplar la rueda delantera izquierda, haga coincidir el punto de color verde de la rueda con el punto de color verde en el armazón. Alinee el pasador de metal con el orificio en el montaje de la rueda delantera y empuje el armazón, como se muestra, hasta que encaje en su lugar con un clic.

Repita el procedimiento en el lado derecho, haciendo coincidir los puntos de color amarillo.

Jale las ruedas para asegurarse de que ambas estén acopladas firmemente.

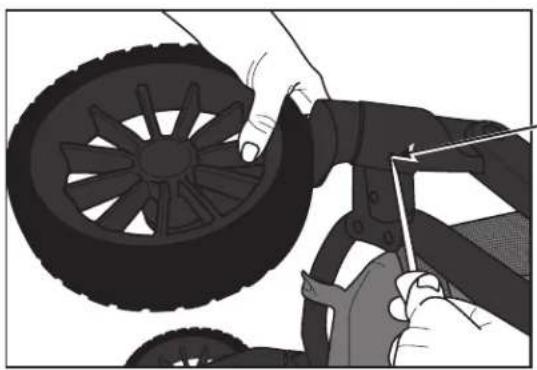

Para retirar, inserte el desarmador de cabeza plana en la ranura y jale para retirar la rueda de la carriola.

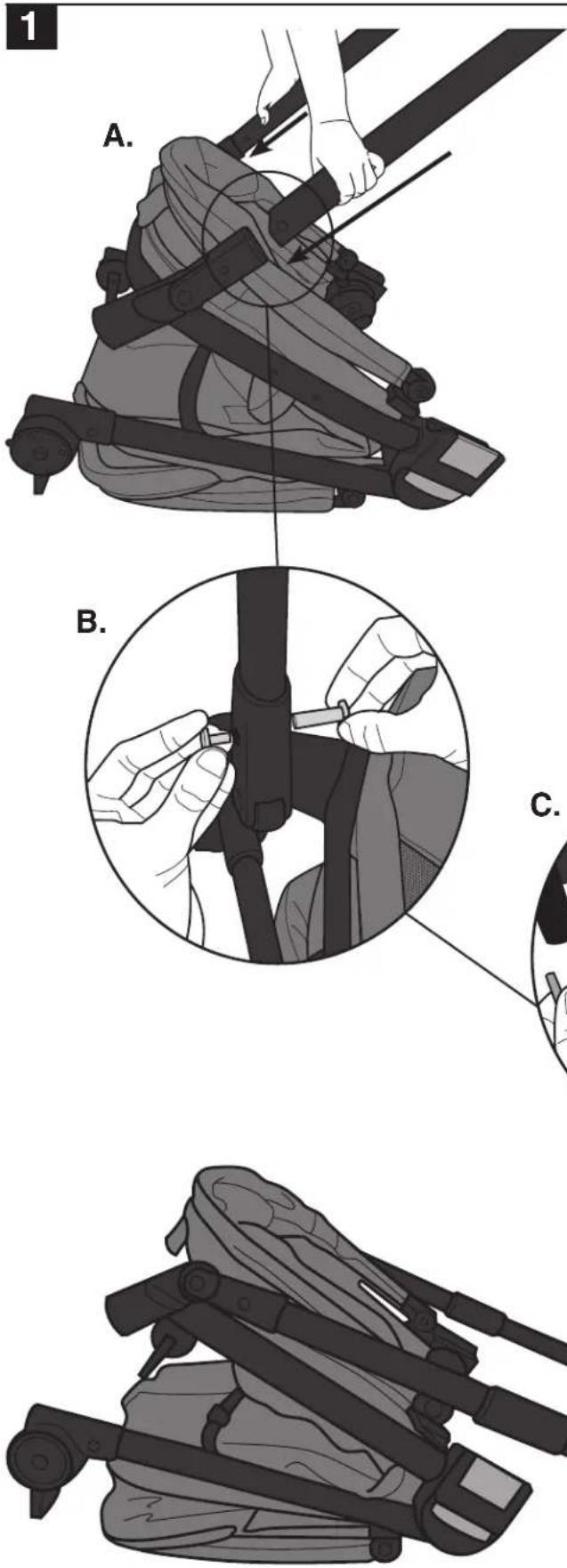

Levante la manija para los padres recta hacia arriba. Mientras sostiene el asa arriba, bloquee ambas ruedas traseras (consulte la página 19). Luego, separe las ruedas delanteras y traseras hasta que la carriola esté en modo de posición vertical autónoma.

6

Mientras sostiene el asa para los padres con la mano derecha, oprima la palanca de liberación de plegado con la mano izquierda. Con la palanca de liberación de plegado oprimida, presione hacia abajo con la mano derecha.

7

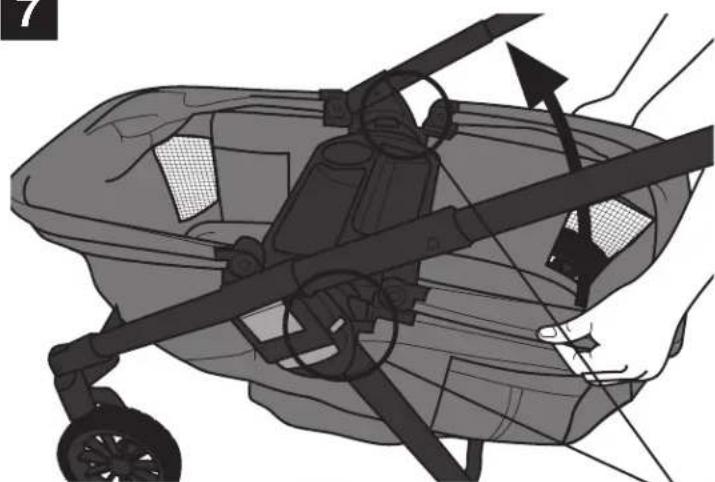

Levante la parte trasera del armazón del vagón hasta que ambos lados encajen en su lugar con un clic y los indicadores de bloqueo se muestren en color VERDE.

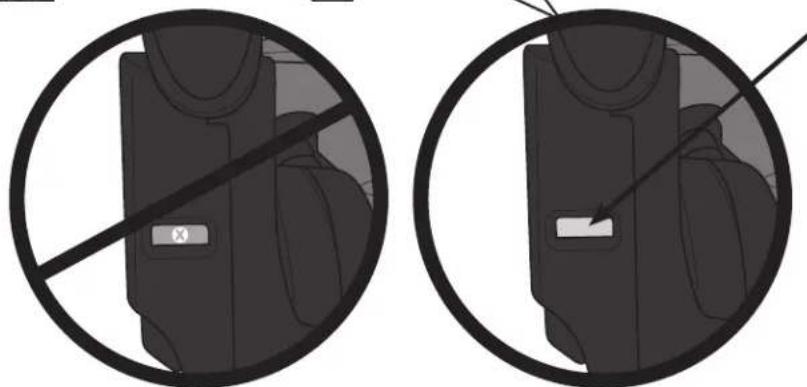

NOTA: Ambos indicadores de bloqueo se DEBEN mostrar en color verde para asegurarse de que la carriola esté bloqueada firmemente en su lugar.

El indicador de bloqueo se DEBE mostrar en color VERDE

8

CLICK! ¡CLIC!

Luego, levante la parte delantera del armazón hasta que ambos lados encajen en su lugar con un clic. Presione el armazón para asegurarse de que esté bloqueado firmemente en su lugar.

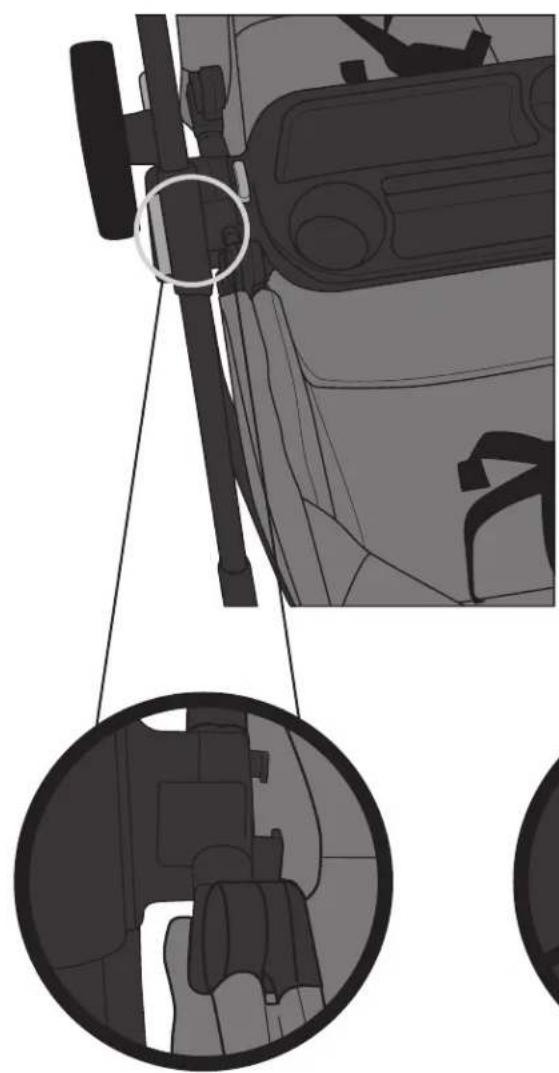

Verifique que el riel superior esté completamente bloqueado.

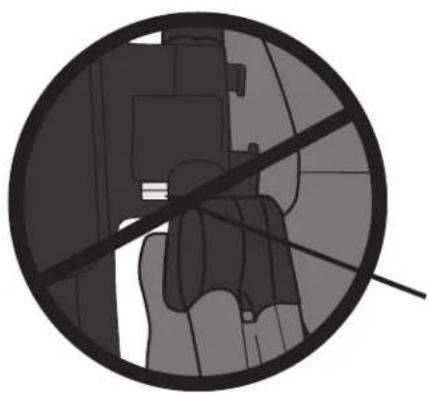

Verifique en ambos lados que los indicadores rojos no sean visibles.

CLICK! ¡CLIC! Squeeze adjustable handle butto parent handle until it CLICKS int comfortable position. Oprima el botón del asa ajustab completamente el asa para los p posición más cómoda con un CL

Oprima el botón del asa ajustable y jale para extender completamente el asa para los padres hasta que encaje en la posición más cómoda con un CLIC.

10

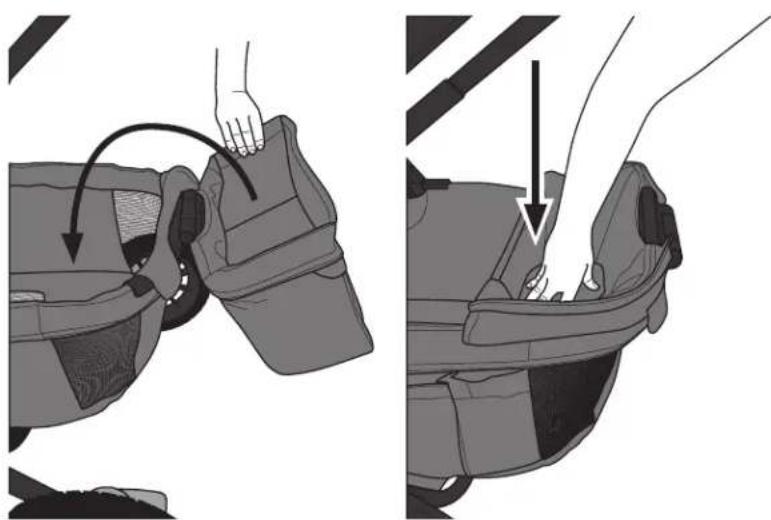

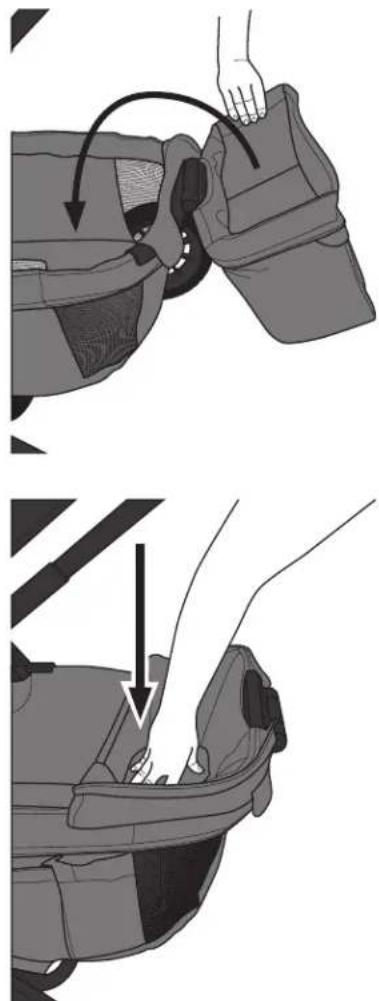

Para acoplar la canasta de almacenamiento, levante y aparte la capota y levante las solapas del respaldo. Alinee las pestañas guía en la canasta y el montaje de la canasta, y empuje hacia abajo los lados de la canasta hasta que esté colocada firmemente en su lugar A. Vuelva a ensamblar las solapas del respaldo, la capota y la canasta B.

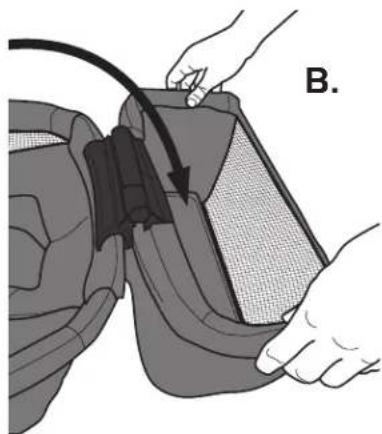

Para retirar la canasta de almacenamiento, levante las solapas del respaldo. Levante el montaje hacia arriba y hacia adelante C.

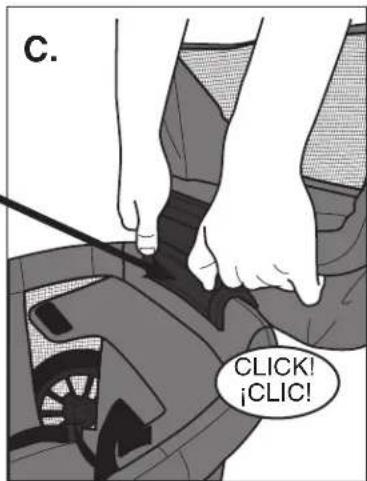

C. CLICK! ¡CLIC!

11 CLICK! jCLIC! CLICK! jCLIC!

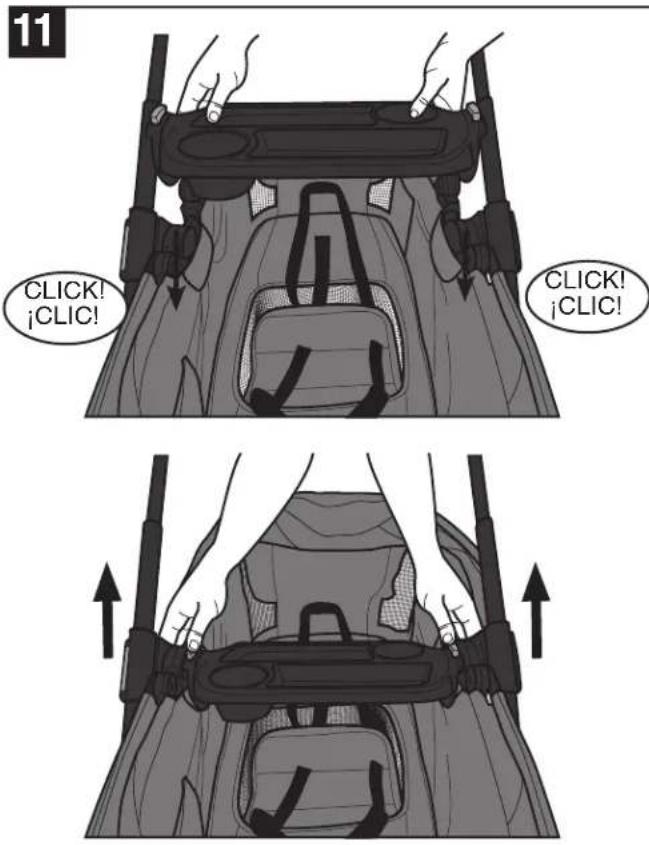

Para acoplar la charola infantil, alinee las ranuras en T en ambos lados. Empuje la charola hasta que ambos lados encajen en su lugar con un CLIC.

Jale la charola hacia arriba para asegurarse de que esté bloqueada en su lugar.

Para retirarla, presione los botones grises en ambos lados de la charola infantil y levante la charola.

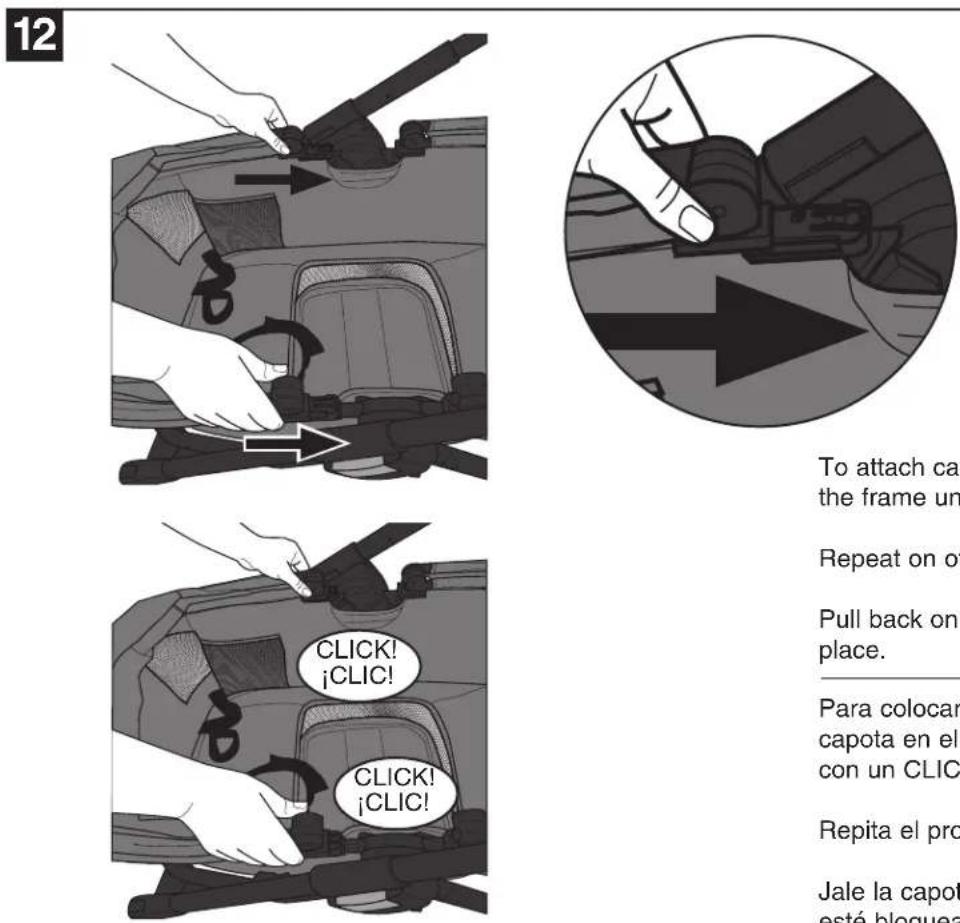

12 To attach ca the frame un Repeat on of Pull back on place. Para colocar capota en el con un CLIC Repita el pro Jale la capot esté bloquea

Para colocar la capota, deslicela sobre el riel de la capota en el armazón hasta que encaje en su lugar con un CLIC.

Repita el procedimiento en el otro lado.

Jale la capota hacia atrás para asegurarse de que esté bloqueada en su lugar.

Para quitar la capota, presione la pestaña y deslice la capota hacia atrás como se muestra.

Repita el procedimiento en el otro lado.

USING YOUR CANOPY CÓMO USAR LA CAPOTA

1

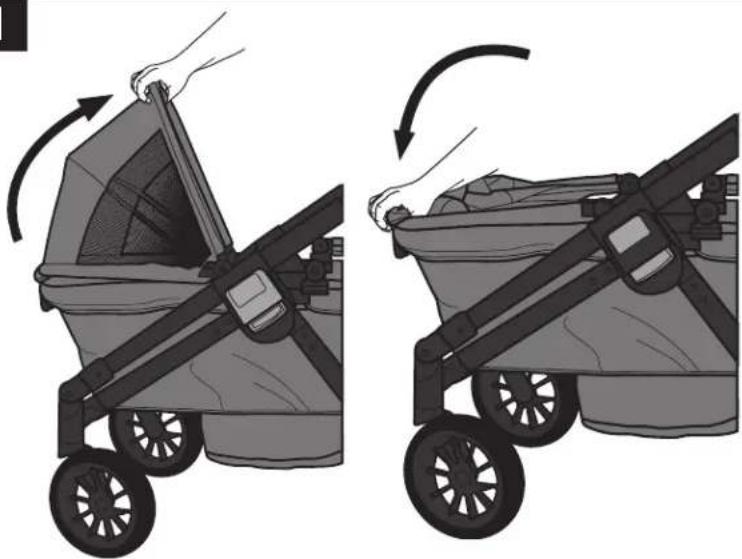

Para extender la capota, jale hacia arriba, como se muestra.

Para cerrar, empuje la capota hacia abajo, como se muestra.

2

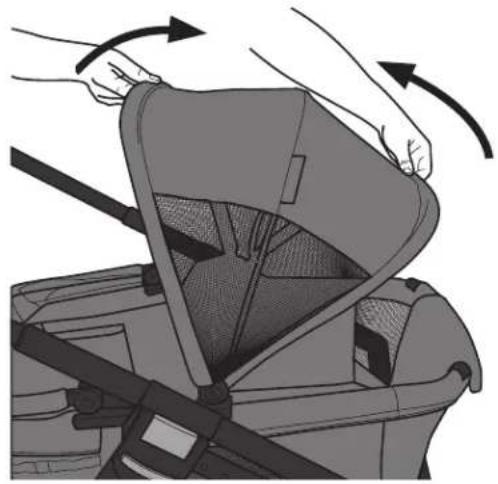

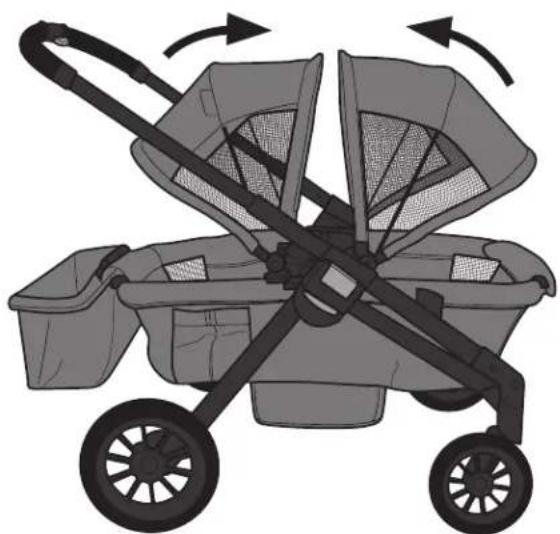

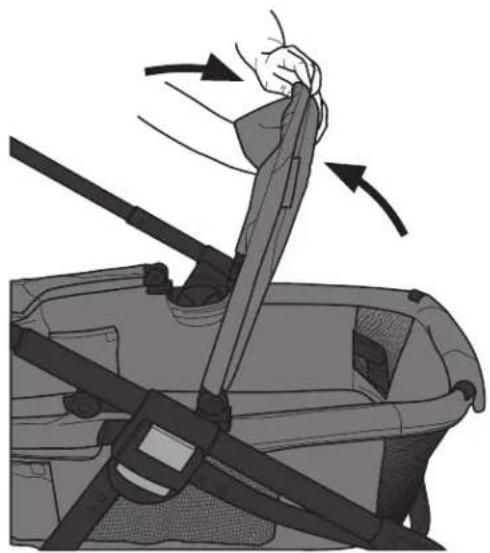

Para girar las capotas hacia arriba, jale hacia adelante, como se muestra.

3

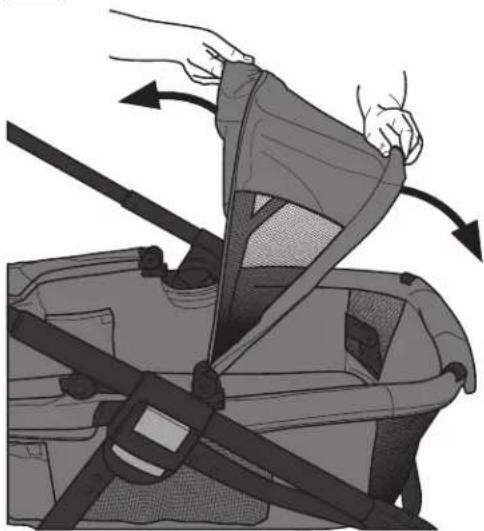

El patrón de la capota es reversible. Puede intercambiar entre dos patrones juntando las capotas.

4

Luego pase el extremo inferior por debajo de la parte superior.

5

Luego, extienda la capota para mostrar el nuevo patrón.

CONVERTING FROM STROLLER TO WAGON MODE CÓMO CONVERTIR DE MODO DE CARRIOLA A MODO DE VAGÓN

1

Se debe tener cuidado al plegar o desplegar el producto para evitar lesiones en los dedos o las manos causadas por las áreas con bisagras.

Para convertir de carriola a vagón, bloquee ambas ruedas traseras (consulte la página 19).

Desde la parte delantera de la carriola, localice el liberador de giro del asa para los padres. Mientras la gira hacia afuera, levante el asa.

2

CLICK! ¡CLIC!

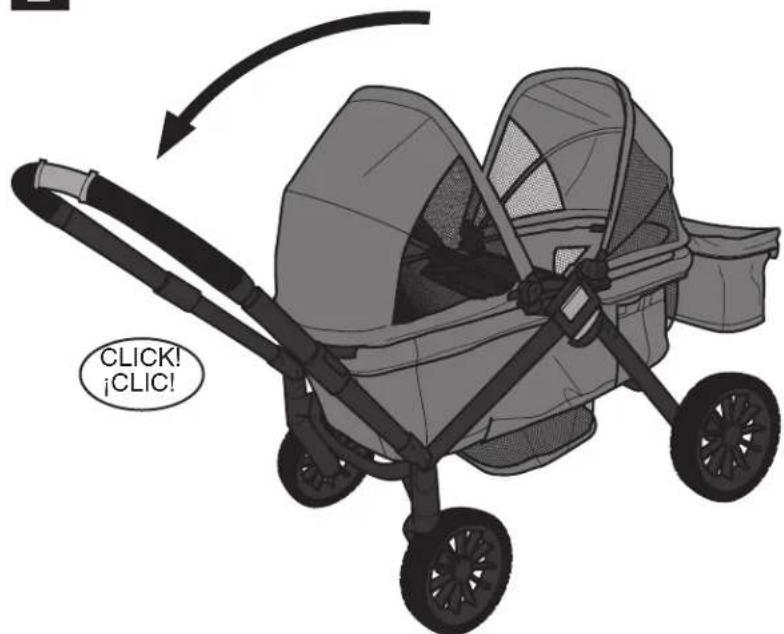

Gire el asa para los padres al modo de vagón. Oprima el botón del asa ajustable y empuje para retraer completamente el asa para los padres hasta que quede bloqueada en la posición más baja.

WARNING

Para evitar lesiones graves, bloquee siempre los frenos. Intente empujar la carriola para asegurarse de que los frenos están activados.

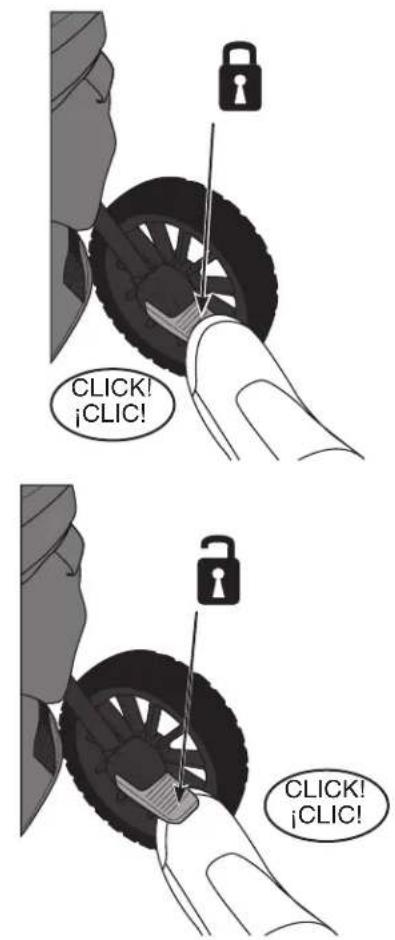

Para bloquear, presione la palanca hacia ABAJO en la parte inferior del freno, como se muestra.

Para desbloquear, empuje la palanca hacia ARRIBA en la parte superior del freno, como se muestra.

ATTACHING STORAGE BASKET

CÓMO ACOPLAR LA CANASTA DE ALMACENAMIENTO

La canasta de almacenamiento se puede usar en la parte trasera o delantera de la carriola.

Cuando viaje con un solo niño, gire la canasta de almacenamiento y empuje la tela de la canasta hacia abajo y hacia adentro para usar al revés. Este modo se puede usar en la parte delantera o trasera de la carriola.

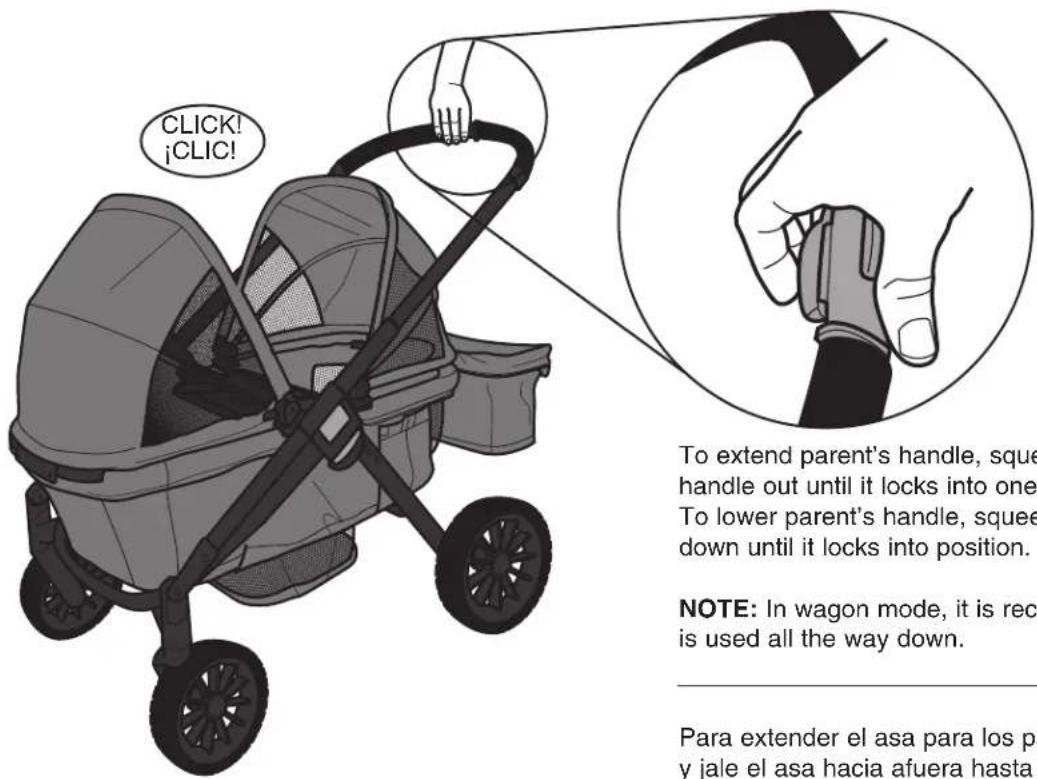

Para extender el asa para los padres, oprima el botón del asa y jale el asa hacia afuera hasta que quede boqueada en una de las tres posiciones de altura. Para bajar el asa para los padres, oprima el botón y empuje el asa hacia abajo hasta que quede bloqueada en su posición.

NOTA: En el modo de vagón, se recomienda que el asa para los padres se use en la posición más baja.

WARNING

Para evitar lesiones graves causadas por una caída o deslizamiento, use SIEMPRE el cinturón de seguridad.

CLICK! ¡CLIC!

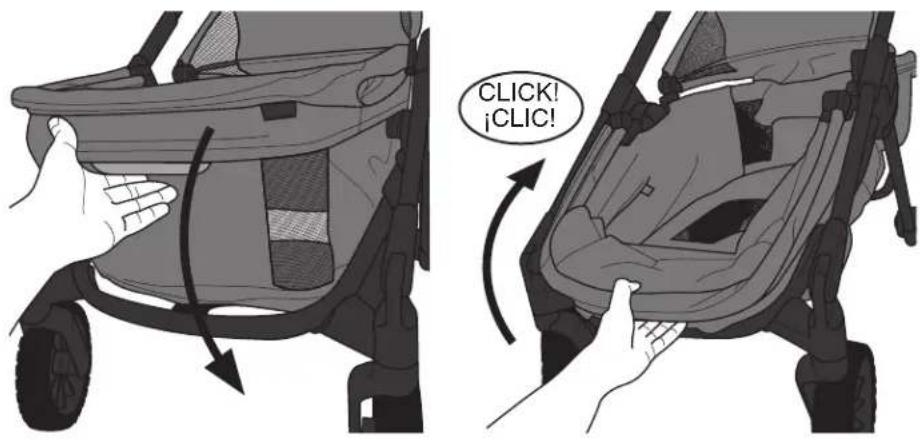

Para facilitar la entrada al vagón, colóquese de pie frente a la carriola y oprima la palanca de liberación de entrada fácil. Baje la parte delantera del vagón.

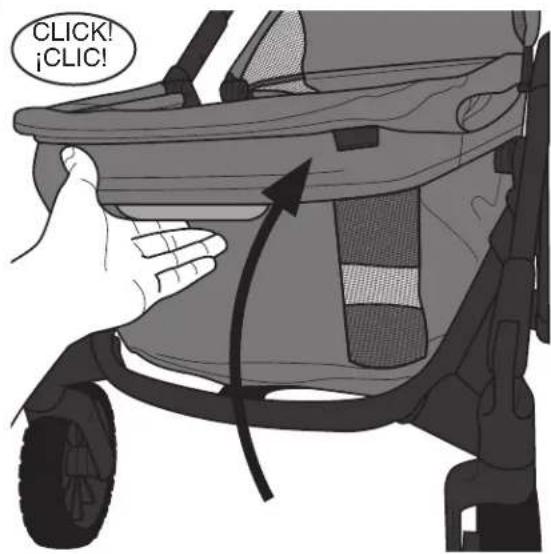

Una vez que el niño entre en el vagón, levante la parte delantera del vagón hasta que encaje en su lugar con un clic.

A A

Verifique que el riel superior esté completamente bloqueado y que los indicadores rojos no sean visibles. (consulte la página 13).

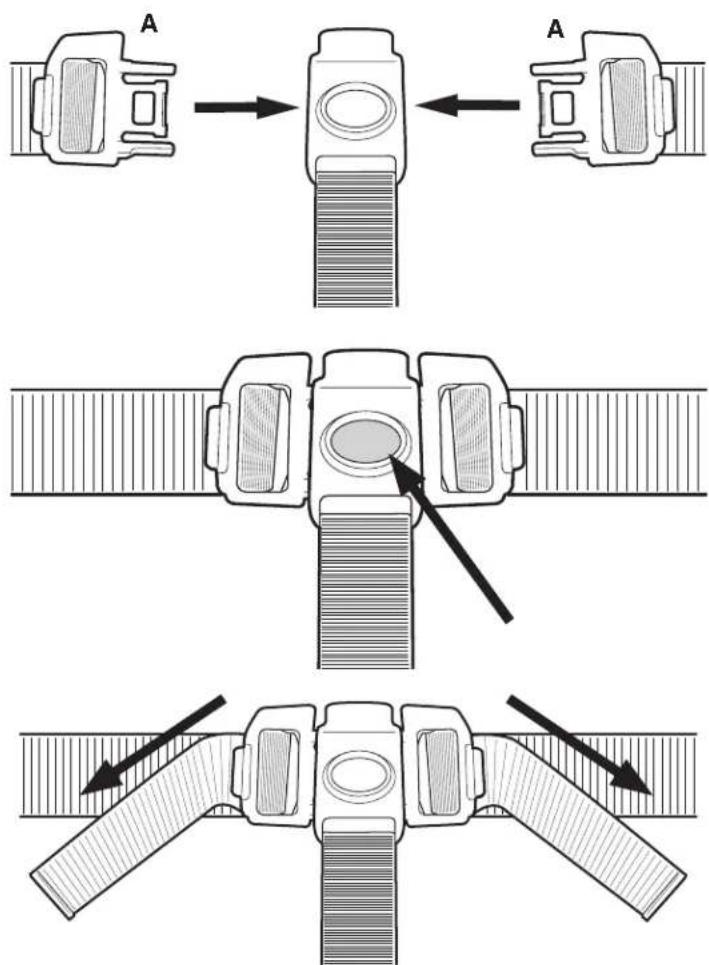

Para sujetar las correas de la cintura a la hebilla de la entrepierna, inserte las hebillas A en la correa de la entrepierna, como se muestra.

Para desbloquear el arnés, presione el botón en la hebilla de la entrepierna.

Para apretar, jale el extremo libre de las correas, como se muestra.

1 CLICK! ¡CLIC!

WARNING

Se debe tener cuidado al plegar o desplegar la carriola para evitar lesiones en los dedos o las manos causadas por las áreas con bisagras.

Para asegurarse de que el asa para los padres esté colocada en modo de carriola, empuje el asa para los padres en el bloqueo del armazón hasta que encaje en su lugar con un clic.

2

Gire la canasta hacia afuera.

3

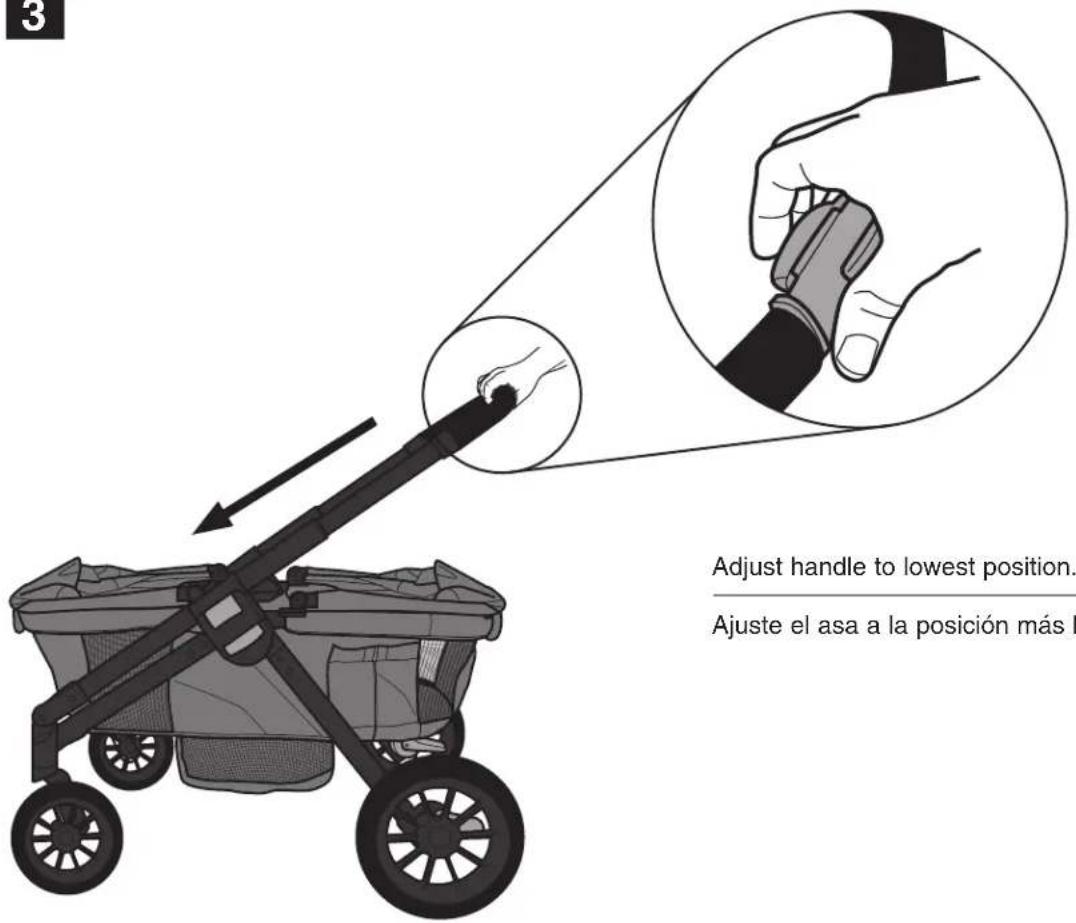

Adjust handle to lowest position. Ajuste el asa a la posición más h

Ajuste el asa a la posición más baja.

4

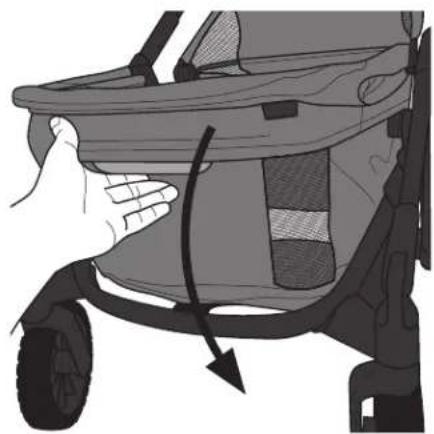

Baje la parte delantera del vagón usando la palanca de liberación de la función de entrada fácil.

5

CLICK! ¡CLIC!

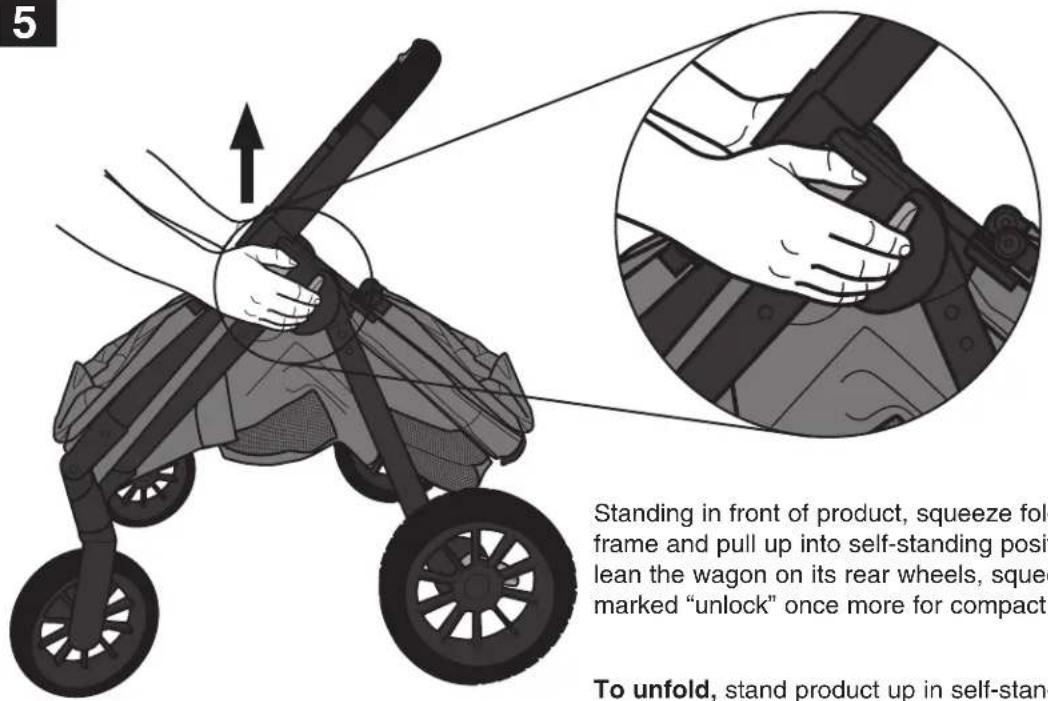

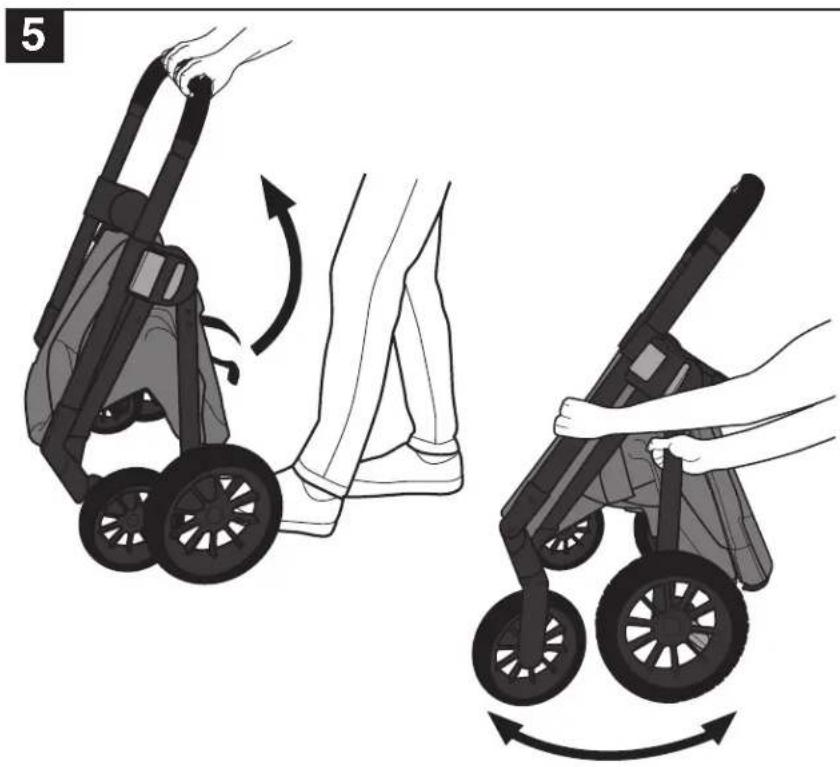

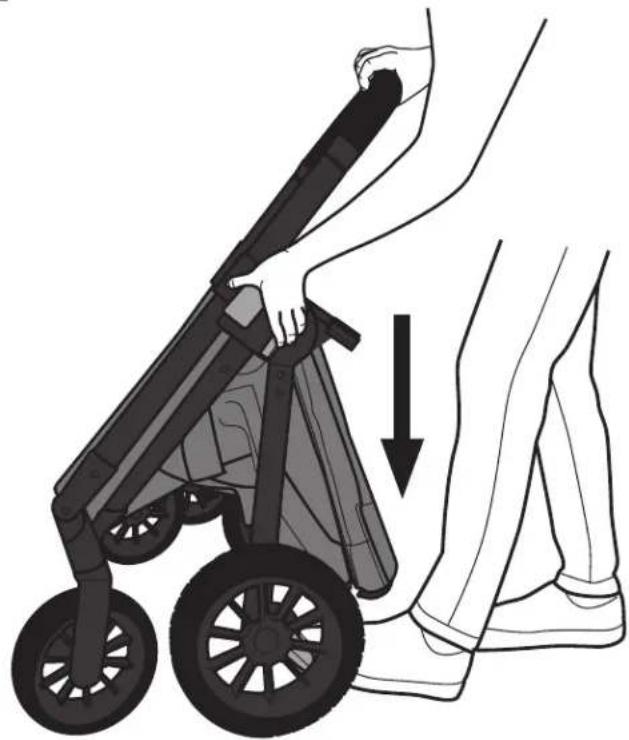

Parado frente al producto, apriete la palanca de liberación del pliegue a ambos lados del armazón y tire hacia arriba hasta la posición autónoma. Camine hasta la parte trasera, apoye la vagoneta sobre sus ruedas traseras y apriete la palanca de liberación del pliegue marcada con "unlock" (desbloquear) una vez más para plegar de forma compacta.

Para desplegar, coloque la carriola en modo vertical autónomo. Mientras sostiene el asa con la mano derecha, oprima la palanca de liberación de plegado con la mano izquierda. Con la palanca de liberación oprimida, empiece a presionar hacia abajo con la mano derecha. Levante la parte trasera del armazón del vagón hasta que ambos lados encajen en su lugar con un clic y los indicadores de bloqueo se muestren en color verde.

Ambos indicadores de bloqueo DEBEN mostrarse en color verde para asegurarse de que estén bloqueados firmemente en su lugar.

Luego, levante la parte delantera del armazón del vagón hasta que ambos lados encajen en su lugar con un clic. Presione sobre el armazón para asegurarse de que esté bloqueado firmemente en su lugar.

- Limpie los derrames y manchas menores en las superficies de tela o plástico con agua fría y detergente suave. Deje secar al aire.

- Las partes de metal y plástico se pueden limpiar con un paño suave húmedo y secar con un paño suave. NO use limpiadores abrasivos ni solventes.

LIMITED WARRANTY GARANTÍA LIMITADA

Durante un periodo de 90 días a partir de la fecha de compra original de este Producto, Evenflo garantiza al usuario final original ("Comprador") que este Producto (incluido cualquier accesorio) está libre de defectos de material o mano de obra. La única obligación de Evenflo bajo esta garantía limitada expresa será, a opción de Evenflo, reparar o reemplazar un Producto que Evenflo haya determinado que es defectuoso y que esté cubierto bajo esta garantía.

La reparación o reemplazo tal como se especifica en esta garantía es el único recurso del Comprador. Para obtener el servicio de garantía, es necesario presentar el comprobante de compra, en forma de recibo o factura, en donde conste que el Producto está dentro del periodo de garantía. Evenflo extiende esta garantía limitada expresa EXCLUSIVAMENTE al Comprador original del Producto y no podrá asignarse o transferirse a compradores o usuarios finales subsiguientes. Para obtener servicio de garantía, comuníquese con el centro ParentLink Consumer Resource Center de Evenflo al 1-800-233-5921 o en www.evenflo.com.

EXCEPTO EN LA MEDIDA QUE LA LEY VIGENTE LO PROHÍBA, POR MEDIO DE LA PRESENTE SE NIEGA CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD REFERENTE A CUALQUIER USO GENERAL O ESPECÍFICO DE ESTE PRODUCTO. EVENFLO NO SERÁ RESPONSABLE DE NINGÚN DAÑO INCIDENTAL, CONSECUENTE, ESPECIAL O PUNITIVO DE NINGUNA CLASE CAUSADO POR EL INCUMPLIMIENTO DE LA GARANTÍA LIMITADA EXPRESA O CUALQUIER GARANTÍA IMPLÍCITA POR APLICACIÓN DE LA LEY RESPECTO A ESTE PRODUCTO. A EXCEPCIÓN DE LA GARANTÍA LIMITADA EXPRESA QUE SE INDICA ANTERIORMENTE, NINGUNA OTRA GARANTÍA ACOMPAÑA A ESTE PRODUCTO Y SE NIEGA CUALQUIER OTRA DECLARACIÓN VERBAL, ESCRITA O EXPRESA DE CUALQUIER TIPO.

TABLE OF CONTENTS TABLE DES MATIÈRES

Warnings 4-7

Important Information 8
