MANUAL DE USUARIO 330iKE HUSQVARNA

ES-MX Manual del usuario 24-48

Funcionamiento.... 39

Mantenimiento.... 41

Solución de problemas.... 44

Transporte, almacenamiento y eliminación de residuos.... 45

Datos técnicos...... 46

Accesorios.... 47

Introducción

Descripción del producto

Husqvarna 330iKE es una cortadora de bordes accionada por baterías con un motor eléctrico.

Uso previsto

Utilice el producto para cortar hierba y otras cubiertas blandas del suelo.

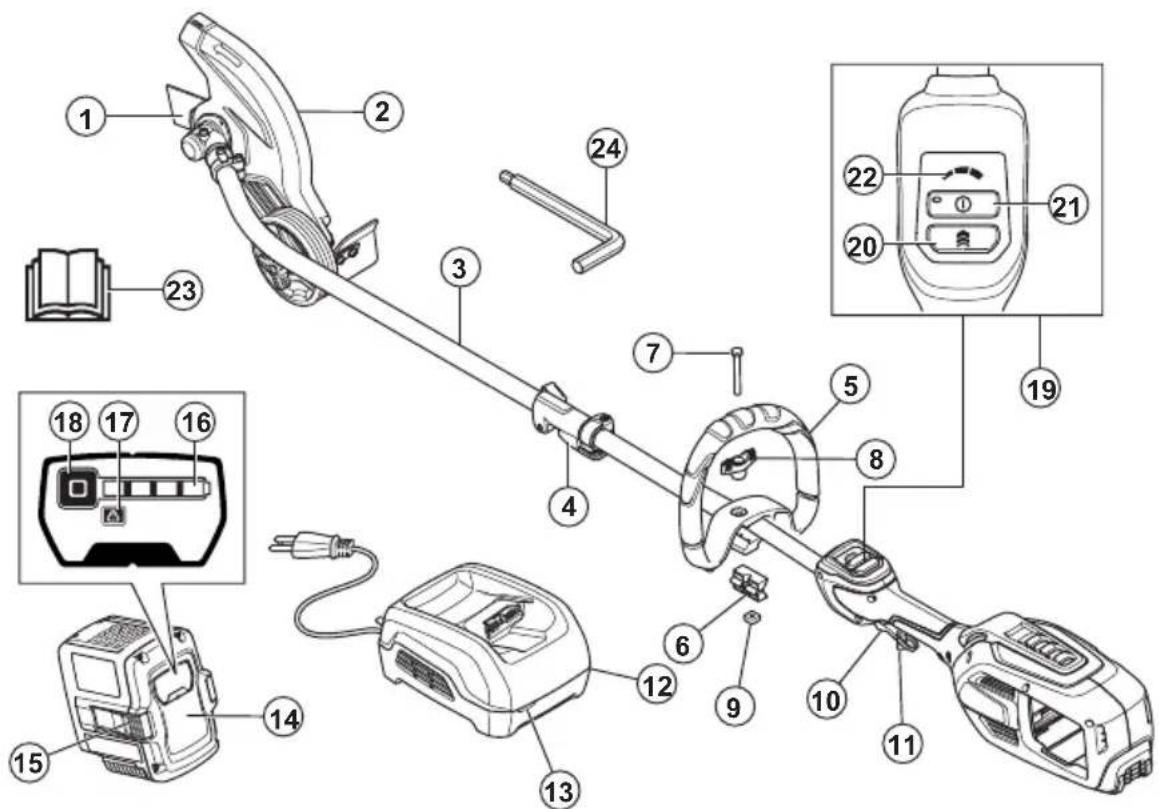

Descripción general del producto

Tenga en cuenta: Las normativas nacionales pueden establecer un límite para el funcionamiento del producto.

1. Hoja

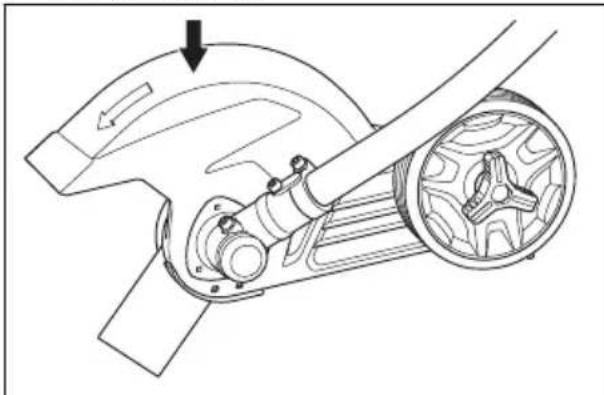

2. Protección del equipo de corte

3. Eje

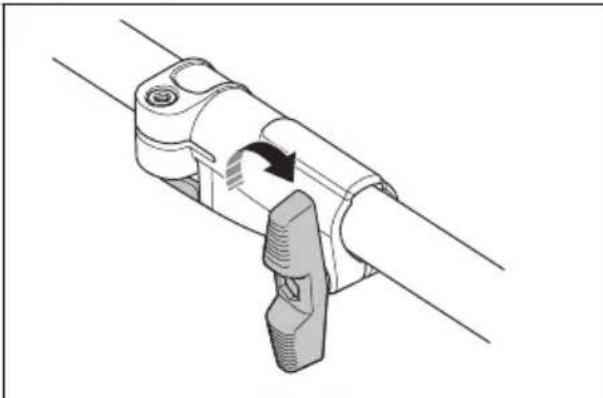

4. Acoplamiento de eje

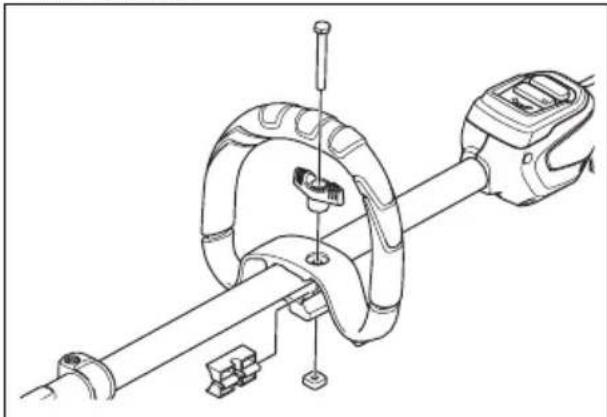

5. Mango cerrado

6. Separador

7. Tornillo

8. Perilla

9. Tuerca

10.Gatillo de potencia

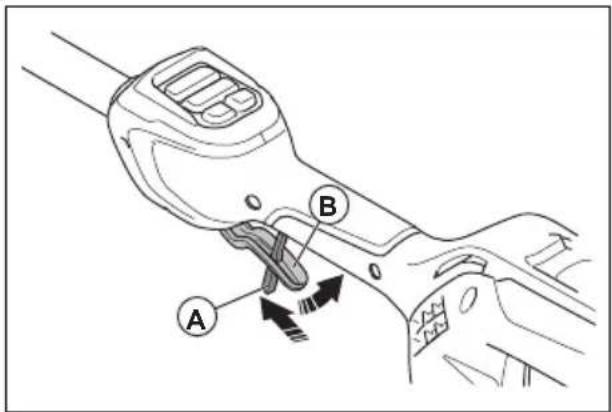

11.Bloqueo del gatillo de alimentación

12.Cargador de batería (incluido solo en el kit)

1. Indicador de encendido y de advertencia (LED de error)

2. Batería (incluida solo en el kit)
   15.Botones de liberación de la batería

3. Estado de la batería
4. Indicador de advertencia (LED de error)
   18.Botón del indicador de batería

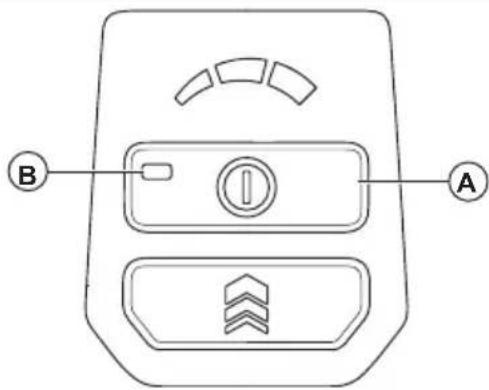

   19.Teclado

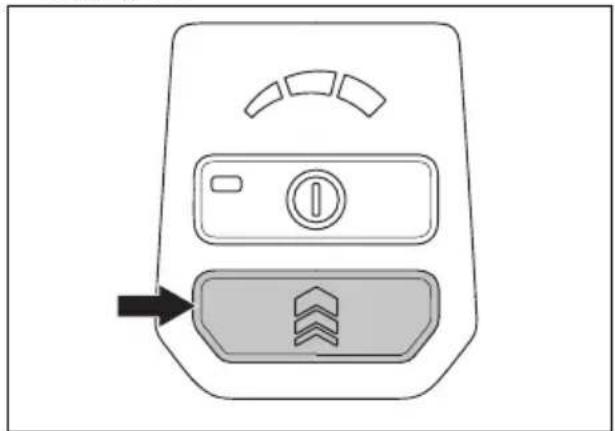

   20.Botón de modo de velocidad

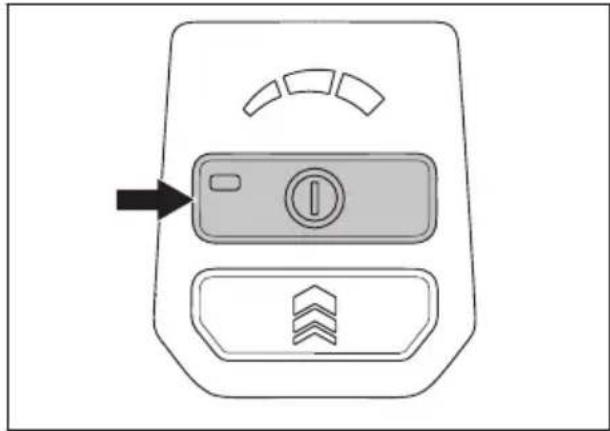

   21.Botón de encendido
5. Pantalla de modo de velocidad
   23.Manual del usuario
   24.Llave hexagonal

Símbolos en el producto

ADVERTENCIA: Tenga cuidado y utilice el producto correctamente. Este producto puede causar daños graves o fatales al operador o a otras personas.

Lea atentamente el manual de instrucciones y asegúrese de que entiende las instrucciones antes de usar este producto.

Use guantes protectores homologados.

Use botas antideslizantes de servicio pesado.

Use siempre protectores auriculares aprobados y gafas protectoras o un visor. Se debe utilizar una máscara respiratoria cuando exista riesgo de polvo.

Mantenga el cabello por encima de los hombros.

Tenga cuidado con los objetos que puedan salir despedidos o producir algún impacto por efectos de rebote.

La cuchilla continúa girando, incluso después de detener el motor.

Manténgase a un mínimo de 50 ft / 15 m de distancia de las personas y los animales mientras el producto esté funcionando.

Desconecte la batería antes de realizar el mantenimiento.

Mantenga el producto alejado del agua y de la lluvia.

El producto o paquete del producto no es residuo doméstico. Recíclelo en una planta de reciclaje para equipo eléctrico y electrónico.

yywwxxxxxx

En la placa de características, se muestra el número de serie. yy es el año de producción, ww es la semana de producción y xxxxxx es el número de secuencia.

Símbolos en el cargador de la batería

Tenga cuidado y utilice el producto correctamente. Este producto puede causar daños graves o fatales al operador o a otras personas.

Lea atentamente el manual de instrucciones y asegúrese de que entiende las instrucciones antes de usar este producto.

Mantenga el producto alejado del agua y de la lluvia.

Use y mantenga el cargador de batería únicamente en interiores.

Tenga en cuenta: Otros símbolos o etiquetas del producto hacen referencia a requisitos de certificación de algunas zonas comerciales.

¡ADVERTENCIA!

Este producto contiene o emite productos qumicos que pueden causar cáncer, defectos congénitos u otros daños en el sistema reproductor.

Fabricante

Husqvarna Professional Products, Inc 9335 Harris Corners Pkwy, Charlotte, NC 28269, USA

Daños en el producto

No somos responsables de los daños a nuestro producto en los siguientes casos:

• el producto se repara incorrectamente
• el producto se repara con piezas que no son del fabricante o que este no autoriza
• el producto tiene un accesorio que no es del fabricante o que este no autoriza
• el producto no se repara en un centro de servicio autorizado o por una autoridad aprobada.

Seguridad

Definiciones de seguridad

Las advertencias, precauciones y notas se utilizan para señalar las piezas particularmente importantes del manual.

ADVERTENCIA: Se utilizan para señalar el riesgo de lesiones graves o mortales para el operador o para aquellos que se encuentren cerca si no se siguen las instrucciones del manual.

AVISO: Se utilizan para señalar el riesgo de dañar la máquina, otros materiales o el área adyacente si no se siguen las instrucciones del manual.

Tenga en cuenta: Se utilizan para entregar más información necesaria en situaciones particulares.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

ADVERTENCIA: Lea todas las advertencias de seguridad y todas las instrucciones. En caso de no seguir las advertencias ni las instrucciones se pueden producir

sacudidas eléctricas, incendios o daños graves.

Lea todas las instrucciones

ADVERTENCIA: Cuando utilice productos para jardines, siga siempre las precauciones de seguridad básicas para reducir el riesgo de incendio, descarga eléctrica y daños personales, como las siguientes:

Advertencias de seguridad generales de la herramienta eléctrica

ADVERTENCIA: Lea todas las advertencias de seguridad, las instrucciones, las ilustraciones y las especificaciones que se suministran con esta herramienta eléctrica. En caso de no seguir todas las instrucciones que se entregan a continuación, se pueden producir sacudidas eléctricas, incendios o daños graves.

- Guarde todas las advertencias e instrucciones para futuras referencias. El término “herramienta eléctrica” que se indica en las advertencias hace referencia a la herramienta eléctrica (con cable) operada con corriente o a la herramienta eléctrica operada con baterías (inalámbrica).

Seguridad en el área de trabajo

- Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras pueden generar accidentes.

- No opere herramientas eléctricas en atmósferas explosivas, como ante presencia de gases, polvo o líquidos inflamables. Las herramientas eléctricas generan chispas que pueden encender el polvo o humos.

- Mantenga alejados a niños y transeúntes mientras opera una herramienta eléctrica. Las distracciones pueden hacerle perder el control.

Seguridad personal

- Permanezca alerta, ponga atención a lo que está haciendo y use el sentido común cuando manipule una herramienta eléctrica. No utilice una herramienta eléctrica si está cansado o bajo la influencia de drogas, alcohol o medicamentos. Un momento de distracción a la hora de operar una herramienta eléctrica puede generar daños personales graves.

- Utilice el equipo de protección personal. Siempre utilice protección ocular. El equipo de protección (como máscara contra polvo, calzado de seguridad antideslizante, casco o protectores auriculares) que se utiliza en condiciones pertinentes reducirá los daños personales.

- Evite el arranque accidental. Asegúrese de que el interruptor esté en la posición de apagado antes de conectar la herramienta a una fuente de energía o insertar una batería, así como cuando recoja o transporte la herramienta. Al transportar herramientas eléctricas con su dedo en el interruptor o al suministrarles corriente con el interruptor en la posición de encendido, se pueden provocar accidentes.

- Quite cualquier llave de ajuste antes de encender la herramienta eléctrica. Una llave conectada a una pieza giratoria de la herramienta eléctrica puede causar daños personales.

- No se estire demasiado. Mantenga una posición y un equilibrio adecuados en todo momento. Esto permite un mejor control de la herramienta eléctrica en situaciones inesperadas.

- Vístase adecuadamente. No use ropa suelta ni joyas. Mantenga su cabello, su ropa y sus guantes alejados de las piezas en movimiento. La ropa suelta, las joyas o el cabello largo pueden enredarse en las piezas en movimiento.

- Si se proporcionan dispositivos para la conexión de instalaciones de recolección y extracción de polvo, asegúrese de que estos se conecten y utilicen de manera pertinente. El uso de recolectores de polvo puede reducir los peligros relacionados con el polvo.

- No permita que la familiaridad obtenida del uso frecuente de las herramientas le permita confiarse e ignorar los principios de seguridad de las herramientas. Una acción descuidada puede causar lesiones graves dentro de una fracción de segundo.

- La emisión de vibración durante el uso de la herramienta eléctrica puede ser diferente del valor total indicado en función de la forma en que se utilice la herramienta. El usuario debe conocer las medidas de seguridad para protegerse a sí mismo, las que se basan en una estimación de la exposición en condiciones de uso reales (teniendo en cuenta todas las partes del ciclo de funcionamiento, como el período en que la herramienta está apagada y cuando esté funcionando en ralentí además del gatillo).

Uso y cuidado de la herramienta eléctrica

- No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta según su aplicación. Con la herramienta eléctrica correcta, hará el trabajo mejor y de manera más segura a razón del propósito para la cual fue diseñada.

- No utilice la herramienta eléctrica si no se puede encender o apagar con el interruptor. Cualquier herramienta eléctrica que no se puede controlar con el interruptor conlleva peligros y se debe reparar.

- Desconecte el enchufe de la fuente de energía o retire la unidad de batería, si es desmontable, de la herramienta eléctrica antes de hacer ajustes, cambiar accesorios o almacenar la herramienta eléctrica. Tales medidas de seguridad preventivas reducen el riesgo de arranque accidental de la herramienta eléctrica.

• Almacene las herramientas eléctricas inactivas fuera del alcance de los niños y no permita que personas que no estén familiarizadas con la herramienta eléctrica o con estas instrucciones operen la herramienta eléctrica. Las herramientas eléctricas conllevan peligros en manos de usuarios inexpertos.
  • Realice mantenimiento en las herramientas eléctricas y los accesorios. Revise en busca de atascamiento o desalineación de las piezas móviles, rotura de piezas o cualquier otra condición que pueda afectar el funcionamiento de la herramienta eléctrica. Si se daña, repare la herramienta eléctrica antes de su uso. Muchos de los accidentes se deben a herramientas eléctricas con un mal mantenimiento.
• Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte con un mantenimiento correcto y bordes cortantes afilados son menos propensas a atascamientos y más fáciles de controlar.
• Utilice la herramienta eléctrica, los accesorios, las barrenas, etc. de acuerdo con estas instrucciones, conforme a las condiciones de trabajo y la tarea que se debe realizar. El uso de la herramienta eléctrica en operaciones distintas de las previstas podría generar una situación peligrosa.
• Mantenga los mangos y las superficies de agarre secos, limpios y sin grasa ni aceite. Los mangos y las superficies de agarre resbaladizas no permiten un manejo seguro ni el control de la herramienta en situaciones imprevistas.

Uso y cuidado de la herramienta a batería

• Recargue únicamente con el cargador especificado por el fabricante. Un cargador apto para un tipo de unidad de batería puede implicar riesgo de incendio si se usa con otra unidad de batería distinta.
• Utilice las herramientas eléctricas únicamente con las unidades de batería específicas para ellas. El uso de otras baterías puede implicar riesgo de lesiones e incendio.
• Cuando la unidad de batería no esté en uso, manténgala alejada de otros objetos metálicos, como sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos

metálicos pequeños que puedan provocar una conexión entre los terminales. Si hace un puente entre los terminales de la batería, puede causar quemaduras o un incendio.

• En condiciones extremas, la batería puede expulsar líquido; evite el contacto. Si se produjera un contacto accidentalmente, enjuáguese con agua. Si el líquido entra en contacto con los ojos, además, acuda a un médico. El líquido expulsado de la batería puede causar irritaciones o quemaduras.
• No utilice una unidad de batería ni una herramienta dañada o modificada. Las baterías dañadas o modificadas pueden presentar un funcionamiento impredecible que puede provocar un incendio, una explosión o un riesgo de lesiones.
• No exponga una unidad de batería ni una herramienta al fuego o una temperatura excesiva. La exposición al fuego o una temperatura superior a 265 °F/130 °C puede causar una explosión.
• Siga todas las instrucciones de carga y no cargue la batería ni la herramienta en condiciones que superen el rango de temperatura especificado en las instrucciones. De lo contrario, podría dañar la batería y aumentar el riesgo de incendio.

Servicio

• Asegúrese de que un experto calificado realice la reparación de la herramienta eléctrica solo con piezas de repuesto idénticas. Esto garantizará que se mantenga la seguridad de la herramienta eléctrica.
• Nunca realice servicio a unidades de baterías dañadas. Solo el fabricante o los proveedores de servicios autorizados deben realizar el servicio de las unidades de batería.

Advertencias de seguridad de la recortadora de césped y de la recortadora de bordes del césped

• No utilice la máquina en condiciones meteorológicas adversas, especialmente cuando haya pronóstico de tormentas eléctricas. Esto disminuye el riesgo de ser alcanzado por un rayo.
• Inspeccione minuciosamente la zona en la que se va a utilizar la máquina en busca

de fauna. La máquina puede lesionar a la fauna durante su funcionamiento.

- Inspeccione minuciosamente el área donde se va a utilizar la máquina y retire todas las piedras, palos, cables, huesos y otros objetos extraños. Los objetos despedidos pueden causar daños personales.

- Antes de utilizar la máquina, inspeccione siempre visualmente para ver si la cortadora y el conjunto de la cortadora no están dañados. Las piezas dañadas aumentan el riesgo de lesiones.

- Antes de utilizarlo, compruebe que el cable de alimentación y cualquier cable de extensión no presentan signos de daño o envejecimiento. No utilice la máquina si el cable está dañado o desgastado. Si el cable está dañado o desgastado durante el uso, apague la máquina y no toque el cable antes de desconectarlo de la alimentación. Un cable de alimentación o un cable de extensión dañados pueden provocar una descarga eléctrica, un incendio o lesiones graves.

- Mantenga las protecciones en su lugar. Las protecciones deben estar en buenas condiciones de funcionamiento y deben estar montadas correctamente. Una protección suelta, dañada o que no funcione correctamente puede provocar lesiones personales.

- Mantenga todas las entradas de aire de refrigeración libres de residuos. Las entradas de aire obstruidas y los residuos pueden provocar un sobrecalentamiento o riesgo de incendio.

- Utilice protección ocular y auditiva. Un equipo de protección adecuado reducirá las lesiones personales.

- Mientras opere la máquina, utilice siempre calzado antideslizante y de protección. No haga funcionar la máquina descalzo o con sandalias abiertas. Esto reduce la posibilidad de que los pies sufran lesiones por el contacto con la cortadora en movimiento.

- Utilice siempre ropa como pantalones que cubran las piernas del operador mientras opera la máquina. El contacto con la cortadora o el hilo en movimiento puede causar lesiones.

- Mantenga alejados a los transeúntes mientras maneja la máquina. Los

residuos lanzados pueden provocar daños personales.

- No opere la máquina por encima de la altura de la cintura. De esta manera, podrá evitar el contacto accidental con la cortadora y permitir un mejor control de la máquina en situaciones inesperadas.

- Tenga cuidado cuando opere la máquina en hierba húmeda. Camine, nunca corra. De este modo, se reduce el riesgo de resbalones y caídas que pueden provocar lesiones personales.

- No utilice la máquina en pendientes excesivamente pronunciadas. Esto reduce el riesgo de pérdida de control, resbalones y caídas que pueden provocar lesiones personales.

- Cuando trabaje en pendientes, asegúrese siempre de pisar bien, trabaje siempre en superficies en pendiente, nunca hacia arriba o hacia abajo y tenga mucho cuidado cuando cambie de dirección. Esto reduce el riesgo de pérdida de control, resbalones y caídas que pueden provocar lesiones personales.

- Mantenga todos los hilos y cables de alimentación alejados de la zona de corte. Los hilos o cables de alimentación pueden quedar ocultos en los arbustos o setos y la cortadora o el hilo los pueden cortar o dañar accidentalmente.

- Mantenga todas las partes del cuerpo lejos de la cortadora o el hilo de la recortadora. No retire el material de la máquina hasta que se desconecte de la fuente de alimentación. La cortadora o el hilo de la recortadora en movimiento pueden provocar lesiones personales graves.

- Transporte la máquina cuando esté apagada y lejos de su cuerpo. El manejo adecuado de la máquina reducirá la probabilidad de contacto accidental con una cortadora o hilo de la recortadora en movimiento.

- Utilice únicamente los cabezales de corte y las cortadoras o los hilos de la recortadora de repuesto que especifique el fabricante. No reemplace las cortadoras ni los hilos de la recortadora con cables o cuchillas de metal. Las piezas de repuesto incorrectas pueden causar la pérdida de control, roturas y lesiones.

Causas de la lanzada de hoja y advertencias relacionadas

• Mantenga un agarre firme con ambas manos en la máquina y coloque los brazos para resistir la lanzada de la hoja. Coloque el cuerpo en el lado izquierdo de la máquina. La lanzada de la hoja puede aumentar el riesgo de lesiones debido al movimiento inesperado de la máquina. El operador puede controlar la lanzada de la hoja si se toman las precauciones correspondientes.
• Si la hoja se atasca, o se interrumpe un corte por cualquier motivo, apague la máquina y manténgala inmóvil en el material hasta que la hoja se detenga por completo. Mientras la hoja esté atascada, no intente nunca retirar la máquina del material ni tirar de ella hacia atrás mientras la hoja esté en movimiento, ya que de lo contrario podría producirse una lanzada de la hoja. Investigue y tome medidas correctivas para eliminar la causa de la lanzada de la hoja.
• No utilice hojas desafiladas o dañadas. Las hojas desafiladas o dañadas aumentan el riesgo de atascarse o engancharse en un objeto, lo que provoca la lanzada de la hoja.
• Mantenga siempre una buena visibilidad del material que se está cortando. La lanzada de hoja tiene más probabilidades de ocurrir en áreas donde es difícil ver el material que se corta.
• Si se le acerca otra persona mientras opera la máquina, apáguela. Existe un mayor riesgo de que otras personas sean golpeadas por la hojas en movimiento en caso de empuje de esta.

Utilice siempre el sentido común

No es posible abordar todas las situaciones posibles que puede afrontar. Siempre tenga cuidado y use su sentido común. Evite todas las situaciones que considere que están más allá de su capacidad. Si todavía se siente inseguro acerca de los procedimientos operativos después de leer estas instrucciones, debería consultar a un experto antes de continuar.

ADVERTENCIA: Nunca permita que los niños utilicen la máquina o que estén cerca de esta. Dado que la máquina es

fácil de arrancar, los niños pueden encenderla si no se les supervisa. Esto puede significar riesgo de daños personales graves. Por lo tanto, desconecte la batería cuando la máquina no cuente con la supervisión adecuada.

Instrucciones generales de seguridad

ADVERTENCIA: Lea atentamente las instrucciones de advertencia siguientes antes de usar el producto.

• Retire la batería para evitar que el producto se encienda por accidente.
• Este producto puede ser una herramienta peligrosa si no se maneja con cuidado o si utiliza el producto de forma incorrecta. Este producto puede causar daños graves o fatales al operador o a otras personas.
• No utilice el producto si cambia su especificación inicial. No cambie una parte del producto sin la aprobación del fabricante. Utilice solamente las piezas que están aprobadas por el fabricante. Las lesiones graves o fatales son un posible resultado de un mantenimiento incorrecto.
• Revise el producto antes de utilizarlo. Consulte Dispositivos de seguridad en el producto en la página 33 y Mantenimiento en la página 41. No utilice un producto que esté dañado o que no funcione correctamente. Realice los controles de seguridad, el mantenimiento y las instrucciones de servicio descritos en este manual.
• Se debe supervisar a los niños para asegurarse de que no jueguen con el aparato. Nunca permita que los niños u otras personas no capacitadas para el uso del producto o la batería usen o revisen la máquina. Las leyes locales pueden regular la edad del usuario.
• Mantenga el producto en un área cerrada para evitar que los niños u otras personas sin autorización puedan acceder a él.
• Almacene el producto fuera del alcance de los niños.
• Es posible que su garantía no cubra daños o responsabilidades causadas por el uso

de accesorios o piezas de repuesto no autorizados.

- Bajo ninguna circunstancia se puede modificar el diseño del producto sin autorización del fabricante. Siempre utilice accesorios originales. Las modificaciones o los accesorios no autorizados pueden provocar daños personales graves o fatales para el operador u otras personas.

Tenga en cuenta: El uso puede estar regulado por legislaciones nacionales o locales. Cumpla con las normas indicadas.

Instrucciones de seguridad para el funcionamiento

ADVERTENCIA: Lea las siguientes instrucciones de seguridad antes de usar el producto.

• No deje que los niños utilicen el producto.
• No permita que otras personas utilicen el producto sin asegurarse primero de que hayan comprendido el contenido del manual del usuario.
• El operador del producto es responsable en caso de un accidente.
• Asegúrese de que las personas no autorizadas se mantengan a una distancia adecuada. Los niños, animales, observadores y ayudantes deben mantenerse fuera de la zona de seguridad de 50 ft (15 m) durante el trabajo. Detenga el producto de inmediato si alguien se acerca.
• Cerciórese de que puede caminar y mantenerse de pie con seguridad. Revise el área a su alrededor para detectar posibles obstáculos (raíces, piedras, ramas, zanjas, etc.) en caso de que tenga que moverse repentinamente. Tenga sumo cuidado al trabajar en terreno inclinado.

• Inspeccione la zona de trabajo. Quite todos los objetos sueltos, como piedras, vidrios rotos, clavos, alambres de acero, cuerdas, etc., que puedan salir disparados o que se puedan enredar en las cuchillas o en la protección del equipo de corte.
• Esté atento a que no salgan objetos despedidos. Use siempre protección ocular homologada. No se apoye sobre la protección del equipo de corte. Es posible que piedras, residuos, etc., salgan disparados en dirección a los ojos lo que puede provocar ceguera o lesiones graves.
• No utilice la máquina en condiciones climáticas desfavorables, como nieblas densas, lluvias abundantes, vientos fuertes, fríos intensos, etc.
• Utilice el producto solo con luz natural o con una luz artificial adecuada.
• No utilice el producto a menos que sea capaz de pedir ayuda en caso de accidente.
• No ponga en marcha el motor cuando haya una persona delante de la cuchilla.
• El motor debe apagarse antes del traslado.
• Desplácese caminando cuando utilice el producto, nunca corra.
• No coloque el producto sobre una superficie con el motor encendido, a menos que lo tenga a la vista.
• Utilice siempre las dos manos para sostener el producto. Mantenga el producto al lado de su cuerpo.
• Utilice la mano derecha para controlar el acelerador/gatillo de alimentación.

• Preste atención a las señales de advertencia o gritos cuando utilice protectores auriculares. Siempre retire sus protectores auriculares en cuanto se detenga el motor.
• Si el equipo de corte está conectado a una unidad de alimentación de la batería, el protector delantero debe estar instalado.

• Asegúrese de que las manos y los pies no se acerquen al equipo de corte cuando el motor esté en funcionamiento.

• Cuando apague el motor, mantenga las manos y los pies alejados del equipo de corte hasta que se haya detenido por completo.

• Mantenga siempre el equipo de corte cerca del suelo.
• Trabaje siempre con el modo de bordeado en aceleración/velocidad máxima.
• No incline el producto cuando arranque el motor ni al encenderlo, a menos que sea necesario inclinarlo para el arranque. En este caso, no incline el producto más de lo necesario y levante solo la pieza que está alejada del usuario.
• Reduzca siempre la velocidad del motor a régimen de ralentí después de cada operación de trabajo. Los períodos prolongados con una aceleración/velocidad máxima sin ninguna carga en el motor (es decir, sin la resistencia que el equipo de corte ejerce sobre el motor cuando se utiliza el producto) podrían provocar daños graves al motor.
• Tenga especial cuidado cuando tire el producto hacia usted durante el trabajo.
• Si se golpea algún objeto o si se producen vibraciones, detenga el producto de inmediato. Si se trata de un producto que funciona con gasolina, quite el sombrerete de bujía de la bujía. Si se trata de un producto que funciona con baterías, quite la batería. Compruebe que el producto no esté dañado. Repare cualquier daño.
• A veces, el césped o las piedras pueden quedar atrapadas en la protección del equipo de corte y en el equipo de corte. Siempre detenga el motor antes de limpiarlo.

Equipo de protección personal

ADVERTENCIA: Lea atentamente las instrucciones de advertencia siguientes antes de usar el producto.

- Utilice siempre el equipo de protección personal adecuado cuando use el producto. El equipo de protección personal no puede impedir el riesgo de lesiones, pero disminuirá el grado de lesión si ocurre un accidente. Permita que su concesionario lo ayude a seleccionar el equipo adecuado.

• Utilice un casco protector cuando exista el riesgo de caída de objetos.
• La exposición prolongada al ruido puede causar la pérdida de la audición. En general, los productos con alimentación mediante batería son relativamente silenciosos, pero pueden producir daños por medio de una combinación entre el nivel de ruido y el uso prolongado. Husqvarna recomienda que los operadores utilicen protectores auriculares cuando utilicen productos durante días enteros. Los usuarios recurrentes y habituales deben procurar acudir a examinaciones auditivas con regularidad.

ADVERTENCIA: Los protectores auriculares limitan la capacidad de escuchar sonidos y señales de advertencia.

• Use protección ocular homologada. Si utiliza un visor, también debe usar gafas protectoras homologadas. Las gafas protectoras homologadas deben cumplir con la norma ANSI Z87.1 de EE. UU. o EN 166 para países de la UE.
• Utilice un visor para proteger el rostro. El visor no es suficiente para proteger los ojos.

• Utilice guantes cuando sea necesario, por ejemplo, cuando conecte, examine o limpie el equipo de corte.
• Utilice botas o zapatos antideslizantes resistentes.
• Utilice ropa de material resistente. Use siempre pantalones largos y gruesos, y mangas largas. Evite usar ropas holgadas que se puedan enganchar con ramas. No trabaje con joyas, pantalones cortos, sandalias ni con los pies descalzos.

Asegure su cabello por encima del nivel de los hombros.

- Mantenga un equipo de primeros auxilios a mano.

Dispositivos de seguridad en el producto

ADVERTENCIA: Lea

atentamente las instrucciones de advertencia siguientes antes de usar el producto.

En esta sección se describen las características de seguridad del producto y su propósito, y cómo deben llevarse a cabo las comprobaciones y el mantenimiento para asegurarse de que funciona correctamente. Consulte las instrucciones bajo el título Descripción general del producto en la página 24 para saber dónde se encuentran estas piezas en el producto.

La vida útil del producto se puede reducir y el riesgo de accidentes puede aumentar si el mantenimiento del producto no se realiza correctamente y si el servicio o las reparaciones no se llevan a cabo de forma profesional. Si necesita más información, comuníquese con su taller de servicio más cercano.

ADVERTENCIA: No utilice

nunca un producto con componentes de seguridad dañados. El equipo de seguridad del producto se debe inspeccionar y mantener tal como se describe en esta sección. Si el producto no pasa exitosamente alguna de estas comprobaciones, póngase en contacto con el taller de servicio para que lo reparen.

AVISO: Todos los trabajos de servicio y reparación de la máquina requieren una formación especial. Esto aplica especialmente al equipo de seguridad. Si la máquina no pasa exitosamente alguna de las comprobaciones indicadas a continuación, póngase en contacto con el taller de servicio. La compra de alguno de nuestros productos le garantiza la disponibilidad de mantenimiento y servicio profesionales. Si el minorista que vende la máquina no es un distribuidor de mantenimiento, pídale la dirección del agente de mantenimiento más cercano.

Para comprobar la protección del equipo de corte

ADVERTENCIA: No utilice un equipo de corte sin una protección aprobada. Si se instala una protección del equipo de corte incorrecta o defectuosa, puede provocar lesiones.

ADVERTENCIA: Si el equipo de corte está conectado a una unidad de alimentación con batería, asegúrese de que la protección delantera esté instalada.

- Asegúrese de que la protección del equipo de corte y la protección delantera no estén dañadas. Reemplace la protección del equipo de corte y la protección delantera si están dañadas.

- Solo utilice piezas de repuesto originales.

Para comprobar la cuchilla

La cuchilla fue diseñada y fabricada para soportar las cargas que implica el bordeado de césped.

- Compruebe que la cuchilla no presente daños o grietas. Siempre debe reemplazar las cuchillas dañadas.

Para comprobar la brida de apoyo

- Compruebe que la brida de apoyo no tenga grietas debido a la fatiga o a un apriete excesivo. Elimine la brida de apoyo si tiene grietas.

Para comprobar la contratuerca

AVISO: El revestimiento de nailon dentro de la contratuerca no debe estar tan desgastado como para que se pueda girar a mano. El revestimiento debe ofrecer una resistencia mínima de 13 in-lb / 1,5 Nm. La contratuerca se debe sustituir después de haberla apretado unas 10 veces.

AVISO: La contratuerca tiene un enrosque hacia la izquierda. Apretar la contratuerca en exceso puede provocar daños a las roscas.

La contratuerca asegura el equipo de corte en el eje de salida. Proteja sus manos de lesiones durante el montaje, utilice la protección del equipo de corte para protegerse cuando apriete con una llave de cubo.

1. Cuando lleve a cabo el ajuste, apriete la contratuerca en el sentido contrario al sentido de rotación del equipo de corte. Para retirarlo, afloje la contratuerca en la misma dirección en la que gira el equipo de corte.

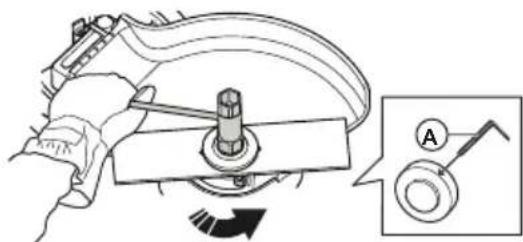

1. Coloque un destornillador pequeño o un pasador de bloqueo (A) en el orificio del disco de arrastre para bloquear la cuchilla.

Para comprobar el teclado

- Mantenga presionado el botón de encendido (A).

B A

a) El producto se enciende cuando la luz LED (B) se enciende.
b) El producto se apaga cuando la luz LED (B) se apaga.

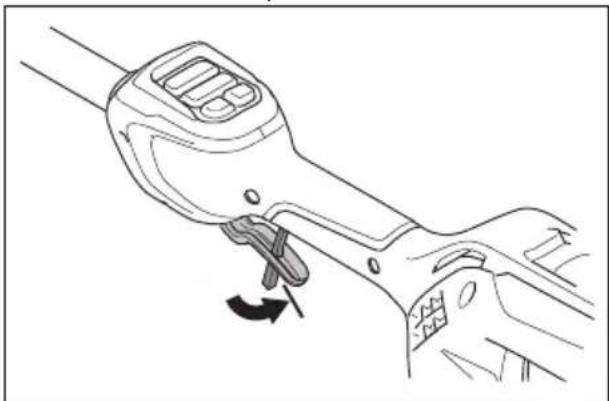

Comprobación del bloqueo del gatillo de alimentación

El bloqueo del gatillo de alimentación previene que el producto se encienda accidentalmente. Cuando presiona el bloqueo del gatillo de alimentación (A) hacia delante, se libera el gatillo de alimentación (B).

Cuando suelte el mango, el gatillo de alimentación y el bloqueo del gatillo de alimentación volverán a su posición inicial.

1. Asegúrese de que el gatillo de alimentación esté bloqueado cuando el bloqueo del gatillo de alimentación se encuentre en su posición inicial.

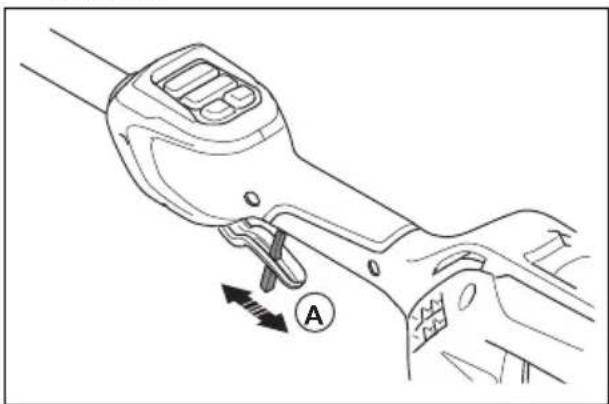

1. Presione el bloqueo del gatillo de alimentación (A) hacia delante. Asegúrese de que vuelva a su posición inicial cuando lo suelte.

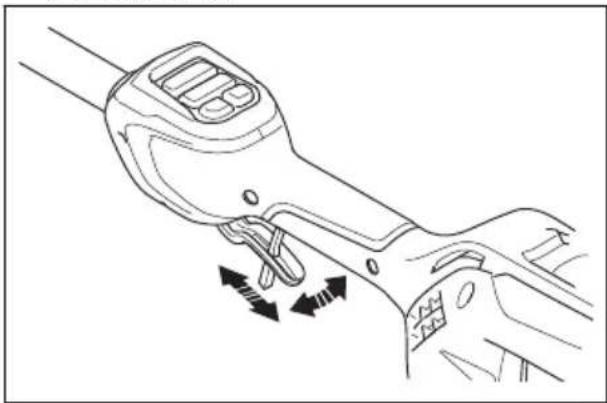

1. Asegúrese de que el gatillo de alimentación y el bloqueo del gatillo de alimentación se muevan con facilidad, y que el resorte de retorno funcione correctamente.

1. Encienda el producto. Consulte Para poner en marcha el producto en la página 40.

2. Aplique la potencia máxima.

3. Suelte el bloqueo del gatillo de alimentación y asegúrese de que el equipo de corte se detenga por completo.

Seguridad de la batería

ADVERTENCIA: Lea atentamente las instrucciones de advertencia siguientes antes de usar el producto.

• Utilice solo una Husqvarna batería recargable aprobada. Consulte Datos técnicos en la página 46. La batería cuenta con un software cifrado.
• Utilice una batería Husqvarna que sea recargable como fuente de alimentación solo para los productos Husqvarna relacionados. Para evitar daños, no utilice la batería como fuente de alimentación en otros dispositivos.
• Riesgo de sacudida eléctrica. No conecte los terminales de la batería a llaves, monedas, tornillos u otros objetos metálicos. Esto puede provocar un cortocircuito de la batería.
• No utilice baterías no recargables.
• No introduzca objetos en las ranuras de aire de la batería.
• Mantenga la batería alejada de la luz solar, del calor o de llamas. La batería puede causar quemaduras o quemaduras químicas.

• Mantenga la batería alejada de microondas y de alta presión.

• No intente desarmar o romper la batería.

• Si se produce una filtración en la batería, no permita que el líquido entre en contacto con la piel o los ojos. Si toca el líquido, limpie el área con agua y jabón abundante y solicite asistencia médica. Si el líquido se introduce en los ojos, no los frote, enjuáguese con agua durante un mínimo de 15 minutos y solicite asistencia médica.
• Utilice la batería a temperaturas entre 14°F (-10°C) y 104°F (40°C).
• No limpie con agua la batería o el cargador de batería. Consulte Para limpiar el producto, la batería y el cargador de batería en la página 42.
• No utilice una batería que esté dañada.
• Almacene las baterías en compartimientos alejados de objetos metálicos, como clavos, tornillos o joyas.
• Mantenga las baterías alejadas de los niños.

Seguridad del cargador de batería

ADVERTENCIA: Lea

atentamente las instrucciones de advertencia siguientes antes de usar el producto.

• Existe riesgo de sacudidas eléctricas o cortocircuitos si no se siguen las instrucciones de seguridad.
• Utilice una toma de corriente con conexión a tierra que no presente daños.
• Solo utilice cargadores Husqvarna.
• No intente desarmar el cargador de batería.
• No levante el cargador de batería tirando del cable de alimentación. Para desconectar el cargador de batería de la toma de corriente, tire del enchufe. No tire del cable de alimentación.
• Mantenga todos los cables y extensiones alejados del agua, aceite y bordes afilados. Asegúrese de que el cable no quede atrapado entre objetos, por ejemplo, puertas, vallas o elementos similares.

• No utilice el cargador de batería cerca de materiales inflamables o materiales que puedan causar corrosión. Asegúrese de que el cargador de la batería no esté cubierto. Desconecte el cargador de batería del enchufe en caso de incendio o humo.

• Cargue la batería solo en un lugar bajo techo con buena ventilación y lejos de la luz solar. No cargue la batería al aire libre. No cargue la batería en condiciones húmedas.

• Utilice el cargador de baterías solo cuando la temperatura esté entre los 41°F (5°C) y 104°F (40°C). Utilice el cargador en un entorno que cuente con un buen flujo de aire, seco y sin polvo.
• No introduzca objetos en las ranuras de enfriamiento del cargador de la batería.
• No conecte los terminales del cargador de la batería a objetos metálicos, ya que esto puede causar cortocircuitos en el cargador de la batería.
• Utilice tomas de corriente aprobadas que no presenten daños. Asegúrese de que el cable del cargador de la batería no presente daños. Si utiliza cables de extensión, asegúrese de que no presenten daños.
• Utilice un interruptor diferencial (RCD, por su sigla en inglés) para una mayor seguridad. Los interruptores diferenciales están equipados para proteger a los operadores en caso de que ocurra alguna falla eléctrica.
• Utilice enchufes de pared aprobados que no presenten daños.
• Examine con regularidad que el cable de alimentación no esté dañado. Desconecte inmediatamente el cargador de la batería si el cable de alimentación está dañado.
• Si el cable de alimentación o está dañado, reemplácelo.
• Mantenga el cargador de la batería alejado de los niños.
• No utilice un cargador de baterías dañado o que no funcione correctamente.
• No utilice el cargador de la batería cuando haya un riesgo de tormentas eléctricas.
• No manipule el cargador de la batería con las manos mojadas.
• Este aparato puede ser utilizado por niños de 8 años o mayores, y por personas con capacidades físicas, sensoriales o cognitivas reducidas, o que carezcan de la experiencia y los conocimientos necesarios, solo si se los supervisa o reciben instrucciones sobre el uso del aparato de manera segura y si comprenden los peligros involucrados. Los niños no deben jugar con el aparato.

La limpieza y el mantenimiento por parte del usuario no debe hacerlo un niño sin supervisión.

Instrucciones de seguridad para el mantenimiento

ADVERTENCIA: Lea atentamente las instrucciones de advertencia antes de realizar mantenimiento al producto.

• Retire la batería antes de hacer el mantenimiento, otras revisiones o el armado del producto.
• El operador solo debe hacer el mantenimiento y el servicio que se indica en el manual del usuario. Acuda a su concesionario de servicio cuando deba realizar mantenimiento y servicio a mayor escala.
• No limpie con agua la batería o el cargador de batería. Los detergentes fuertes pueden dañar el plástico.
• Si no realiza el mantenimiento, disminuye la vida útil del producto y aumenta el riesgo de accidentes.

- Se necesita capacitación especial para todos los trabajos de servicio y reparación, especialmente de los dispositivos de seguridad del producto. Si no se aprueban todas las comprobaciones establecidas en este manual del usuario después de realizar el mantenimiento, acuda al concesionario de servicio. Garantizamos que existen reparaciones y servicios profesionales disponibles para su producto.

• Solo utilice piezas de repuesto originales.
• Siempre utilice guantes para trabajo pesado cuando repare el equipo de corte. La cuchilla tiene mucho filo y puede provocar cortes fácilmente.

ADVERTENCIA: No lave la máquina con agua a presión, ya que puede entrar al sistema eléctrico o al motor y causar un cortocircuito o dañar la máquina.

GUARDE ESTAS INSTRUCCIONES

Montaje

Introducción

En este capítulo se describe cómo montar y ajustar el producto.

ADVERTENCIA: Antes de montar el producto, lea el capítulo sobre seguridad y las instrucciones de montaje.

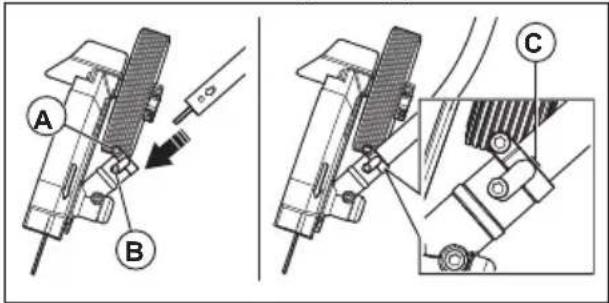

Para instalar el eje en la caja de cambios

1. Afloje el tornillo de la abrazadera (A) y retire el tornillo de ajuste (B).

1. Alinee la flecha del eje con el orificio del tornillo de ajuste de la caja de cambios.
2. Empuje el eje hasta que la marca de línea (C) toque la caja de cambios.
3. Alinee los orificios de los tornillos de ajuste en el eje y la caja de cambios.
4. Vuelva a colocar el tornillo de ajuste y apriételo.
5. Apriete el tornillo de la abrazadera.

Para conectar el mango cerrado

1. Fije el mango cerrado sobre el eje entre las flechas.

1. Mueva el separador en la ranura del mango cerrado.
2. Instale el tornillo y la perilla. No apriete en exceso.
3. Ajuste el mango cerrado a una posición adecuada.
4. Apriete la perilla.

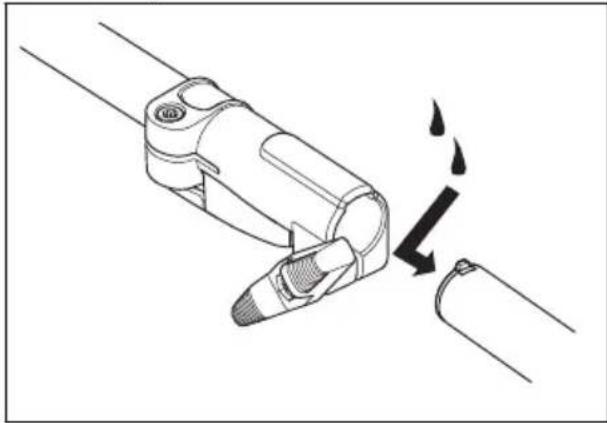

Montaje del eje de dos piezas

1. Gire la perilla para aflojar el acoplamiento.

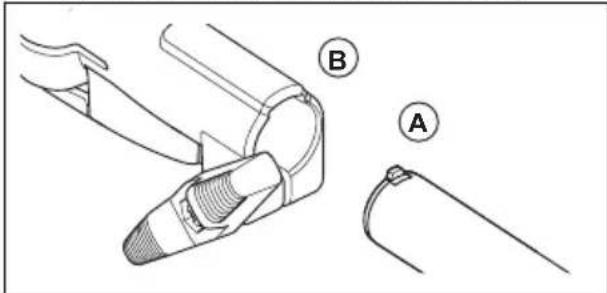

2. Alinee la lengüeta del equipo de corte (A) con la ranura en el acoplamiento (B).

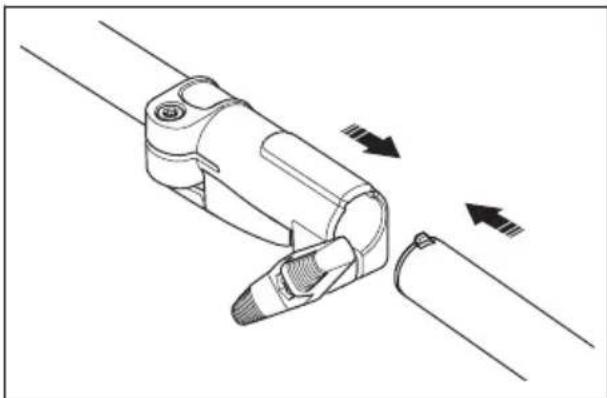

1. Empuje cuidadosamente el eje en el acoplamiento hasta que se escuche un clic.

1. Apriete la perilla hasta el final.

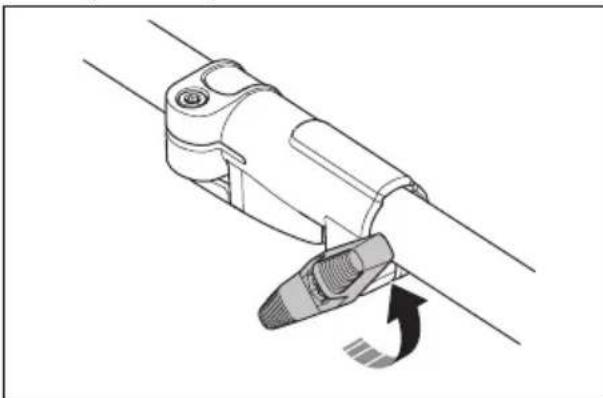

Para desmontar el eje de dos piezas

1. Gire la perilla unas 3 vueltas o más para aflojar el acoplamiento.

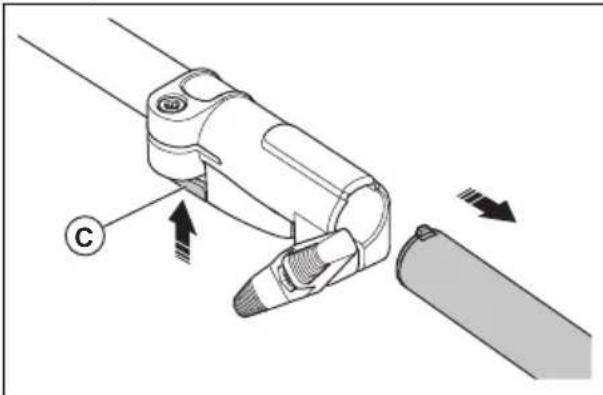

1. Mantenga presionado el botón (C).
2. Sujételo fuertemente hacia el extremo del eje al que está conectado el motor.
3. Tire del accesorio para sacarlo del acoplamiento.

ADVERTENCIA: Asegúrese de leer y comprender el capítulo de seguridad antes de utilizar el producto.

Antes de usar el producto

• Examine la zona de trabajo para asegurarse de conocer el tipo de terreno. Examine la pendiente de la tierra y observe si hay obstáculos como piedras, ramas y zanjas.
  • Realice una inspección general del producto.
• Haga las inspecciones de seguridad, mantenimiento y servicio que figuran en este manual.
• Examine el motor en busca de suciedad y grietas. Utilice un cepillo para limpiar el césped y las hojas del motor. Utilice guantes protectores cuando sea necesario.
• Inspeccione el cabezal de corte y la protección del equipo de corte para determinar si presentan daños o grietas. Reemplace el cabezal de corte y la protección del equipo de corte si recibieron golpes o si presentan grietas.
• Asegúrese de que todas las tuercas y todos los tornillos estén apretados.
• Asegúrese de que todas las cubiertas, las protecciones, los mangos y el equipo de corte estén fijados correctamente y que no presenten daños antes de arrancar el producto.

Para conectar el cargador de la batería

ADVERTENCIA: Utilice el cargador de baterías solo a temperaturas ambiente entre 41°F (5°C) y 104°F (40°C).

1. Conecte el cargador de la batería según el voltaje y la frecuencia especificados en la placa de características.
2. Enchufe el producto en una toma de corriente con conexión a tierra. El LED del cargador de la batería parpadea en rojo 1 vez y en verde 1 vez.

Para cargar la batería

AVISO: Asegúrese de que la batería, el cargador de la batería y los terminales de la batería estén limpios y secos. Si la batería está sucia o húmeda, no la coloque en el cargador de baterías.

1. Conecte el cargador de baterías a una toma de corriente. El LED de carga parpadea en rojo 1 vez y en verde 1 vez.

AVISO: Solo conecte el cargador de baterías a una toma de corriente con la tensión y la frecuencia que se especifican en la placa de características.

1. Conecte la batería al cargador. El LED de carga se enciende.
2. Cuando la batería esté completamente cargada, retírela del cargador. Presione el botón del indicador de la batería para ver su estado de carga. Cuando todas las luces LED se enciendan, se indica que la batería está completamente cargada.
3. Tire el enchufe para desconectar el cargador de baterías de la toma de corriente. No tire del cable de alimentación.

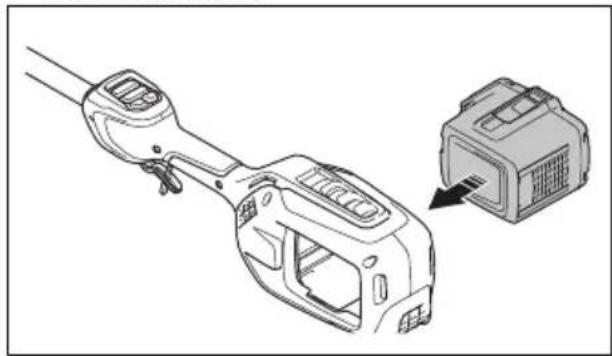

Para conectar la batería al producto

ADVERTENCIA: Utilice solo baterías originales Husqvarna en el producto.

1. Asegúrese de que la batería esté totalmente cargada.

2. Presione la batería en el compartimiento de batería del producto. Cuando escuche un clic, significará que la batería se encuentra fija en su posición correspondiente.

AVISO: Si la batería no se mueve con facilidad, la instalación de la batería no se realizó correctamente. Esto puede provocar daños al producto.

1. Asegúrese de que la batería esté correctamente instalada.

Información de la batería

Consulte el manual de usuario de la batería para obtener información sobre cómo utilizar la batería.

Para poner en marcha el producto

1. Coloque el producto en la posición de arranque.
2. Mantenga presionado el botón de encendido hasta que la luz LED verde se encienda.

1. Utilice el gatillo de alimentación para controlar la velocidad.

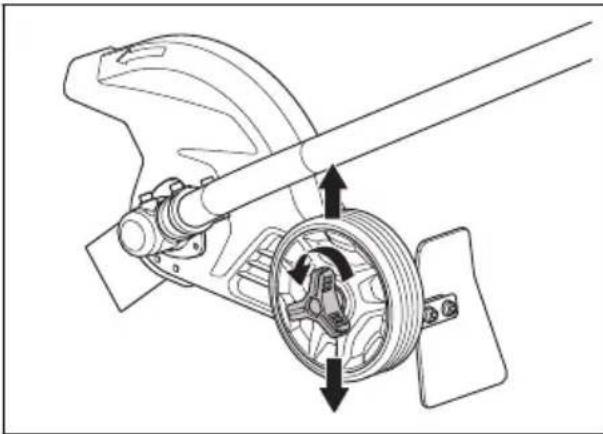

Para ajustar la profundidad de corte del equipo de corte

Antes de comenzar a trabajar, se debe ajustar la profundidad de corte del equipo de corte.

1. Afloje la tuerca de mariposa.

1. Ajuste la profundidad de corte deseada.
2. Apriete la tuerca de mariposa.

Función de modo de velocidad

Puede utilizar el producto en 3 modos de velocidad.

• Modo ECO: En la pantalla de modo de velocidad, se enciende 1 LED cuando se opera el producto. Utilice el modo ECO para facilitar las tareas y prolongar la vida útil de la batería.
• Modo normal: En la pantalla de modo de velocidad, 2 LED se encienden cuando se opera el producto. El modo normal se aplica a la mayoría de las tareas. El producto se encuentra en el modo normal cuando arranca.
• Modo de refuerzo: En la pantalla de modo de velocidad, los 3 LED se encienden cuando se opera el producto. Utilice el modo de refuerzo para tareas en las que se necesita más fuerza.

Tenga en cuenta: Si suelta el gatillo de alimentación, el producto se ajusta en el último modo de velocidad utilizado cuando se vuelve a arrancar. Si el producto se detiene automáticamente, se ajusta en el modo normal cuando se vuelve a arrancar.

Para seleccionar un modo de velocidad

Puede ajustar el modo de velocidad necesario cuando opere el producto.

- Presione el botón de modo de velocidad hasta seleccionar el modo de velocidad correcto. Los LED se encienden, consulte Función de modo de velocidad en la página 40.

Función de apagado automático

El producto cuenta con una función de apagado automático que lo detiene si no se está utilizando. La luz LED verde que indica arranque/detención se apaga y el producto se apaga en 120 segundos.

Para detener el producto

1. Suelte el gatillo de alimentación o el bloqueo del gatillo de alimentación.

2. Presione el botón de encendido.

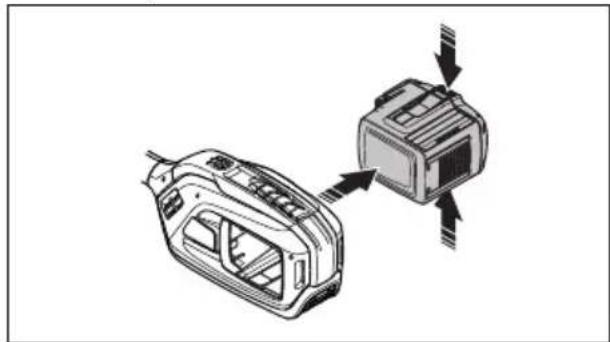

1. Presione los botones de liberación de la batería y retírela.

ADVERTENCIA: Lea detenidamente el capítulo de seguridad antes de realizar mantenimiento en el producto.

La siguiente es una lista de pasos de mantenimiento que se deben realizar en el producto. Consulte Introducción en la página 41 para más información.

Programa de mantenimiento

ADVERTENCIA: Retire la batería antes de realizar mantenimiento.

Mantenimiento	A diario	Una vez por semana	Una vez al mes
Limpie las piezas externas del producto con un paño seco. No utilice agua.	X
Asegúrese de que el botón de encendido funcione correctamente y que no presente daños.	X
Asegúrese de que el gatillo de alimentación y el bloqueo del gatillo de alimentación funcionen correctamente en términos de seguridad.	X
Asegúrese de que todos los controles funcionen y no estén dañados.	X
Mantenga los mangos secos, limpios y sin grasa ni aceite. X
Asegúrese de que el equipo de corte no esté dañado. Reemplace el equipo de corte si está dañado.	X
Asegúrese de que la protección del equipo de corte no esté dañada. Reemplace la protección del equipo de corte si está dañada.	X
Asegúrese de que las tuercas y los tornillos estén apretados. X
Asegúrese de que los botones de liberación de la batería funcionen y que fijen la batería al producto.	X
Asegúrese de que el cargador de la batería no esté dañado y funcione correctamente.	X
Asegúrese de que la batería no esté dañada. X
Asegúrese de que la batería esté cargada. X
Asegúrese de que el cargador de la batería no esté dañado. X
Asegúrese de que la caja de cambios se llene correctamente con grasa.	X
Examine todos los acoplamientos y las conexiones. Asegúrese de que no estén dañados y que no tengan indicios de suciedad.		X
Realice una comprobación de las conexiones entre la batería y el producto. Examine también la conexión entre la batería y el cargador de batería.			X

Para examinar la batería y el cargador de la batería

1. Examine la batería en busca de daños, tales como grietas.
2. Examine el cargador de la batería en busca de daños, tales como grietas.
3. Asegúrese de que el cable de conexión del cargador de batería no presente daños ni grietas.

Para limpiar el producto, la batería y el cargador de batería

1. Limpie el producto con un paño seco después del uso.

2. Limpie la batería y el cargador de la batería con un paño seco. Mantenga limpios los rieles de guía de la batería.

3. Asegúrese de que las terminales en la batería y en el cargador de la batería estén secos antes de que la batería se coloque en el cargador de la batería o en el producto.

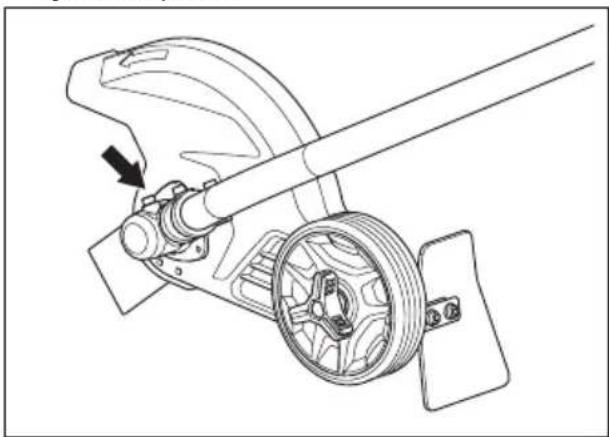

Para comprobar el engranaje angulado

Durante su fabricación, el engranaje angulado se llena con una cantidad suficiente de grasa. Normalmente, la grasa en el engranaje

angulado no necesita cambiarse, excepto si se realizan reparaciones.

- Antes de utilizar el producto, compruebe que el engranaje angulado esté lleno hasta 34 de grasa. Si es necesario, llene con grasa especial.

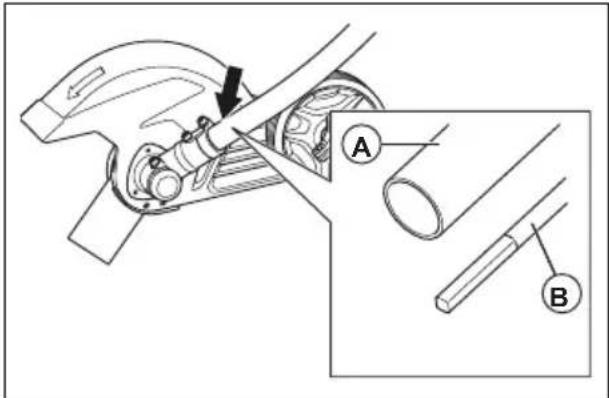

Para lubricar el eje propulsor flexible

1. Afloje los 2 tornillos en el engranaje angulado.

2. Retire el conjunto del eje.

3. Realice un agarre firme en el eje hueco (A) y quite el eje propulsor flexible (B) desde el extremo opuesto de la caja de cambios.

1. Lubrique toda la longitud del eje propulsor flexible.

2. Coloque el eje propulsor flexible en el tubo. Gire el eje propulsor flexible cuando lo coloque en el engranaje angulado para asegurarse de que se conecte correctamente.

3. Conecte el engranaje angulado en el eje propulsor y apriete los 2 tornillos. Consulte Para instalar el eje en la caja de cambios en la página 37.

Eje de dos piezas

Aplique grasa al extremo del eje propulsor cada 30 horas de funcionamiento. Existe riesgo de que los extremos del eje propulsor (acoplamiento ranurado) de los modelos con ejes de dos piezas se agarroten si no se lubrican regularmente.

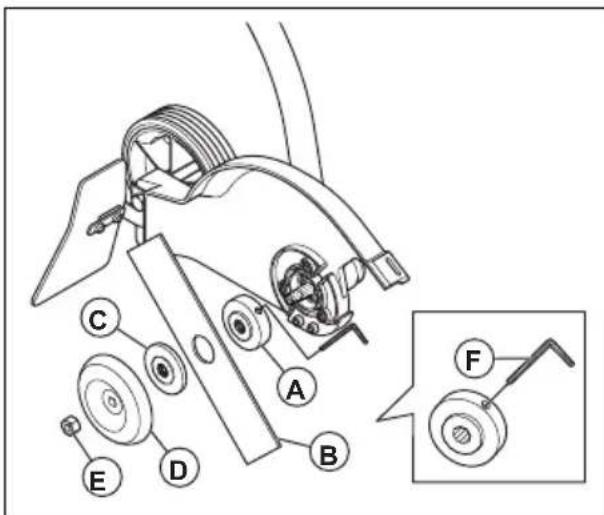

Para reemplazar la cuchilla

1. Coloque un destornillador pequeño o un pasador de bloqueo (F) en el orificio del disco de arrastre (A) para bloquear la cuchilla (B).

2. Afloje la contratuerca (E) y quítela.

Tenga en cuenta: La contratuerca tiene un enrosque hacia la izquierda.

1. Retire la pestaña de soporte (D), el retenedor (C), la cuchilla (B) y el disco de arrastre (A).

2. Examine la contratuerca, la pestaña de soporte, el retenedor y el disco de arrastre. Reemplace las piezas que estén dañadas.

3. Conecte el disco de arrastre al eje de salida. Asegúrese de que el borde exterior del disco de arrastre esté en el orificio de la cuchilla.

1. Instale la nueva cuchilla en el disco de arrastre.

2. Instale la pestaña de soporte. El borde exterior de la pestaña de soporte debe empujar la cuchilla.

3. Instale la pestaña de soporte.

4. Instale la contratuerca.

5. Apriete la contratuerca a un par de 12-15 ft-lb / 15-20 Nm.

6. Retire el destornillador o el pasador de bloqueo.

Solución de problemas

Teclado

El LED del botón de en-cendido parpadea	Posibles fallas Posible medida
Encendido ininterrumpido Batería baja. Cargue la batería.
2 parpadeos Subvoltaje.		1. Apague el producto.2. Encienda el producto nuevamen-te.3. Si el problema persiste, comuní- quese con un taller de servicio.
3 parpadeos Batería defectuosa. Cambie la batería.
4 parpadeos Sobrecorriente.		1. Apague el producto.2. Encienda el producto nuevamen-te.3. Si el problema persiste, comuní- quese con un taller de servicio.
5 parpadeos Alta temperatura. Deje que el producto se enfríe.
6 parpadeos Falla del bloque de rota-ción.		1. Apague el producto.2. Encienda el producto nuevamen-te.3. Si el problema persiste, comuní- quese con un taller de servicio.
9 parpadeos Modo de protección activado.		1. Apague el producto.2. Encienda el producto nuevamen-te.3. Cambie el método de trabajo si el modo de protección se vuelve a activar.
10 parpadeos Error de comunicación de la batería.		1. Extraiga la batería.2. Limpie los conectores de la bate-ría con aire comprimido o con un cepillo de cerdas suaves.3. Vuelva a instalar la batería co-rectamente.

Batería

Estado Posibles fallas Procedimiento posible
El LED de advertencia de la batería parpadea.	Desviación de temperatura, la batería está demasiado fría o demasiado caliente para su uso.	Deje que la batería se enfríe o muévala al interior para calentarla. Cuando la batería tenga la temperatura correcta, se puede volver a utilizar. Utilice la batería a las temperaturas ambiente especificadas en Datos técnicos en la página 46.
	La batería está vacía. Cargue la batería.
El LED de advertencia de la batería se encien-de.	Error permanente de la batería.	Consulte a su concesionario.

Cargador de la batería

Estado Posibles fallas Procedimiento posible
El LED de carga es de color rojo.	Error permanente del cargador de baterías.	Consulte a su concesionario.
El LED de carga parpa-dea en color rojo.	Desviación de tempera-tura, la batería se en-cuentra demasiado fría o caliente para utilizarla o cargarla.	Deje que la batería se enfríe o se calien-te. Cuando la batería tenga la temperatura correcta, se puede utilizar o cargar nueva-mente. Utilice el cargador de baterías a las temperaturas ambiente especificadas en Datos técnicos en la página 46.
El LED de carga parpa-dea en color verde.
El LED de carga parpa-dea en color rojo.	Batería defectuosa. Consulte a su concesionario.

Transporte, almacenamiento y eliminación de residuos

Transporte y almacenamiento

• Cumpla los requisitos de la Legislación de productos peligrosos aprobada sobre baterías de iones de litio.
• Siga los requisitos especiales sobre el embalaje y las etiquetas para transportes comerciales, incluidos los de terceros y transportistas.

• Comuníquese con una persona con capacitación especial sobre materiales peligrosos antes de enviar el producto. Siga todas las normas nacionales aplicables.

• Utilice cinta sobre los contactos abiertos cuando coloque la batería en un paquete. Coloque firmemente la batería en el paquete para evitar el movimiento.

• Retire la batería para almacenarla o transportarla.
• Coloque la batería y el cargador de la batería en un lugar seco, donde no haya humedad ni heladas.
• No mantenga la batería en un área donde pueda generarse electricidad estática. No mantenga la batería en una caja metálica.
• Coloque la unidad de batería en un almacenamiento donde la temperatura

oscile entre 41 °F/5 °C y 77 °F/25 °C, lejos de la luz solar directa.

- Coloque el cargador de la batería en un almacenamiento donde la temperatura esté entre los 41 °F/5 °C y 113 °F/45 °C, lejos de la luz solar directa.

- Utilice solamente el cargador de la batería cuando la temperatura ambiente esté entre 41 °F/5 °C y 104 °F/40 °C.

- Cargue la batería de un 30 % a un 50 % antes de almacenarla durante períodos prolongados.

- Almacene el cargador de la batería en un espacio cerrado y seco.

- Mantenga la batería lejos del cargador de la batería durante el almacenamiento. No permita que niños y otras personas sin autorización toquen el equipo. Mantenga el equipo en un espacio que pueda cerrar.

- Limpie el producto y realice un mantenimiento total antes de almacenarlo durante un período prolongado.

- Utilice protección para transportes en el producto para evitar lesiones o daños

en el producto durante su transporte y almacenamiento.

- Fije el producto de manera segura durante el transporte.

Eliminación de la batería, el cargador de la batería y el producto

El siguiente símbolo significa que el producto no se debe desechar como residuo doméstico. Recíclelo en una planta de reciclaje para equipo eléctrico y electrónico. Esto ayuda a evitar daños al medioambiente y a las personas.

Comuníquese con las autoridades locales, servicio de desechos doméstico o con su concesionario para obtener más información.

Tenga en cuenta: El símbolo se muestra en el producto o en el paquete del producto.

Datos técnicos

	330iKE
Motor
Tipo de motor BLDC (sin escobillas), 36 V
Peso
Peso sin la batería, kg/lb 4,9/10,7
Nivel de protección contra el agua
Disponible para todo tipo de clima No
Límites de temperatura
Temperatura ambiente para el funcionamiento, °F/°C 14–104/-10–40
Temperatura ambiente para almacenamiento, °F/°C 41-77/5-25

Baterías homologadas para el producto

Batería BLi22 BLi30 40-B140
Tipo lones de litio lones de litio lones de litio

Batería BLi22 BLi30 40	-B140
Capacidad de la batería, Ah	4,2 7,5 4,0
Voltaje nominal, V 36 36	36
Peso, lb/kg 2,9/1,3 4,2/	1,9 2,6/1,2

Cargadores de batería aprobados

Cargador de la batería QC250 40-C80
Voltaje de entrada, V 100-240 100-240
Frecuencia, Hz 50-60 50-60
Potencia, W 250 80

Accesorios

Accesorios

Equipo de corte N.° de art.
Hoja	531 30 02-33

Accesorios

Accesorios homologados	Usar con
Accesorio de recorte TA320	330iK
Accesorio quita arbustos BCA850	330iK
Accesorio recíproco RA850	330iK
Accesorio de soplador BA101	330iK
Accesorio de rebordeadora ECA308	330iK
Accesorio de rebordeadora ECA850	330iK
Accesorio de rebordeadora ESA850	330iK
Accesorio de cortasetos HA322	330iK
Accesorio de cortasetos HA860	330iK
Equipo de la sierra PA310	330iK
Limpie el accesorio de barredora SR600-2	330iK
Accesorios homologados Usar con
Accesorio de cepillo de cerdas BR600 330iK
Accesorio de escarificador DT600 330iK
Accesorio de cultivadora CA230 330iK

Table des matières

Introduction...... 49

Sécurité....51

Montage....62
