STRIKE Bolt 1C - Destello Chauvet - Manual de uso y guía de instrucciones gratis

Tipo de producto	Flash / Estroboscopio LED profesional
Uso	Uso profesional en interiores y exteriores (IP65)
Alimentación	100-240 VCA, 50/60 Hz, alimentación universal
Consumo eléctrico máximo	3,35 A a 100 V
Control	DMX mediante conectores XLR de 5 pines (entrada/salida)
Temperatura de funcionamiento	-20 °C a 45 °C
Índice de protección	IP65 (resistente al polvo y a las salpicaduras de agua)
Montaje	Soportes Omega integrados, montaje en serie de hasta 15 unidades vertical u horizontalmente
Funciones principales	Flash / estroboscopio con filtro furtivo integrado (no usar >80% de potencia de forma prolongada)
Mantenimiento y limpieza	Desconectar antes de limpiar; usar un paño suave y seco
Seguridad	Eslinga de seguridad obligatoria para montaje en altura; no abrir, no mirar directamente la fuente de luz
Piezas de repuesto y reparabilidad	Contiene piezas no reparables por el usuario; reemplazar el fusible por uno del mismo tipo y calibre
Informaciones generales	Garantía y asistencia a través de Chauvet; manual completo disponible en PDF

Preguntas frecuentes - STRIKE Bolt 1C Chauvet

¿Cuál es la alimentación eléctrica requerida para el STRIKE Bolt 1C?

El STRIKE Bolt 1C dispone de una alimentación universal que acepta un voltaje de entrada de 100 a 240 VCA, 50/60 Hz. El consumo máximo es de 3,35 A a 100 V.

¿Cómo conectar varios STRIKE Bolt 1C en serie?

Utilice el sistema de bloqueo integrado: retire los pasadores de retención, inserte los materiales de suspensión en los orificios previstos en el proyector siguiente, luego reinserte los pasadores presionando el botón de bloqueo. No exceda las 15 unidades por punto de montaje.

¿Qué tipo de cable DMX usar con el STRIKE Bolt 1C?

Utilice un cable DMX equipado con conectores XLR de 5 pines. El circuito de control está aislado (clase 2) con una corriente de fuga inferior a 3,5 mA.

¿El STRIKE Bolt 1C se puede usar en exteriores?

Sí, porque está clasificado IP65, resistente al polvo y a las salpicaduras de agua. Sin embargo, use cables de alimentación y datos también clasificados IP65 o superior, y cierre todos los puertos no utilizados con cubiertas de protección IP.

¿Cómo limpiar el STRIKE Bolt 1C?

Desconecte siempre el dispositivo antes de la limpieza. Use un paño suave y seco para limpiar la carcasa y las lentes. No use productos abrasivos ni disolventes.

¿Qué hacer en caso de mal funcionamiento grave?

Detenga inmediatamente el uso del dispositivo y desconéctelo. No intente repararlo usted mismo: contacte al servicio postventa de Chauvet o a un técnico calificado.

¿Cuál es la distancia mínima de seguridad a respetar?

Nunca mire directamente la fuente de luz a menos de 2,3 metros (7,5 pies). Mantenga una distancia de al menos 50 cm (20 pulgadas) de las superficies adyacentes para una ventilación adecuada.

¿El STRIKE Bolt 1C se puede usar con un variador?

No, nunca conecte este dispositivo a un variador o reóstato. Use únicamente una alimentación de red directa a través del cable PowerCon suministrado.

¿Cómo reemplazar el fusible del STRIKE Bolt 1C?

Desconecte el dispositivo. Reemplace el fusible por uno del mismo tipo y calibre. No exceda el valor indicado en el producto. Si el fusible vuelve a fundirse, consulte a un profesional.

¿Puedo transportar el STRIKE Bolt 1C usando su soporte de montaje?

Sí, use SOLAMENTE el soporte de suspensión/montaje previsto para transportar el producto. No lo lleve por el cable o la carcasa.

MANUAL DE USUARIO STRIKE Bolt 1C Chauvet

Estas notas de seguridad incluyen información importante sobre la instalación, el uso y el mantenimiento del Strike Bolt 1C.

• La luminaria es solamente para uso profesional.
• La luminaria debe colocarse de forma que no se prevea mirar fijamente hacia ella a una distancia inferior a 2.3m (7.5 pies).
• Si el cable flexible externo de esta luminaria está dañado, debe ser reemplazado por un cable especial disponible exclusivamente del fabricante o su representante de servicio.
• La fuente de luz contenida en esta luminaria solo debe ser reemplazada por el fabricante, su representante de servicio o una persona calificada similar.

- PRECAUCIÓN:

• La carcasa de este producto puede estar caliente durante su funcionamiento. Monte este producto en un lugar con una ventilación adecuada, a una distancia mínima de 50 cm (20 pulg.) de las superficies adyacentes.
• Cuando se transfiere el producto desde entornos con temperaturas extremas (por ejemplo, de un camión refrigerado a un salón de baile cálido y húmedo), puede formarse condensación en los componentes electrónicos internos del producto. Para evitar que se produzca una falla, deje que el producto se aclimate completamente al entorno antes de conectarlo a la corriente.
• Se sabe que la luz detellante desencadena ataques epilépticos. El usuario debe cumplir con las leyes locales relativas a la notificación del uso de la luz estroboscópica.

• S I E M P R E :

• Desconecte de la corriente antes de limpiar el producto o sustituir el fusible.
• Cuando utilice un producto con clasificación IP65 en un entorno exterior, utilice cables de alimentación y de datos con clasificación IP65 (o superior).
• Vuelva a colocar y asegure las tapas protectoras con clasificación IP en todos los puertos de alimentación, datos, USB u otros cuando no los utilice.
• Sustituya el fusible por otro del mismo tipo y capacidad nominal.
• Utilice un cable de seguridad cuando monte este producto por encima de la cabeza.
• Conecte este producto a un circuito con toma de tierra y protegido.

- NO HACER:

• No utilice el filtro de partículas a alta potencia durante un periodo prolongado de tiempo. El uso prolongado por encima del 80% de su potencia máxima provocará la deformación del filtro.
• Abrir este producto. No contiene piezas que puedan ser reparadas por el usuario.
• Mirar a la fuente de luz cuando el producto esté encendido.
• Dejar cualquier material inflamable a menos de 20 cm de este producto mientras esté en funcionamiento o conectado a la corriente.
• Conectar este producto a un regulador o reostato.
• Utilizar este producto si la carcasa, la lente, o los cables parecen estar dañados.
• Sumergir este producto (es necesario respetar las normas de la clasificación IP publicada). El funcionamiento periódico al aire libre es posible.

• Instalar permanentemente en el exterior en lugares con condiciones ambientales extremas. Esto incluye, pero no se limita a:

• Exposición a un entorno marino/salino (a menos de 3 millas de una masa de agua salada).

• Lugares donde las temperaturas normales superan los rangos de temperatura de este manual.
• Lugares propensos a las inundaciones o a quedar enterrados en la nieve.
• Otras zonas en las que el producto esté sometido a radiaciones extremas o a sustancias cáusticas.

- Utilice SOLO el soporte para colgar/montar este producto.

• La temperatura ambiente máxima es de 45 °C (113 °F). No utilice este producto a temperaturas más altas.
• La temperatura ambiente mínima es de -20 °C (-4 °F). No utilice este producto a temperaturas más bajas.
• Para eliminar el desgaste innecesario y mejorar su vida útil, durante los periodos en que no lo utilice, desconecte completamente el producto de la corriente mediante un disyuntor o desenchufándolo.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

Declaración de conformidad de la FCC

Este dispositivo cumple con la Parte 15 Parte B de las normas de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes:

1. Este dispositivo no puede causar interferencias perjudiciales, y
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las que puedan causar un funcionamiento no deseado.

Este equipo ha sido probado y cumple los límites establecidos para los dispositivos digitales de Clase B, de conformidad con la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra las interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no hay garantía de que no se produzcan interferencias en una instalación concreta. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo cual puede determinarse apagando y encendiendo el equipo, se recomienda al usuario que intente corregir las interferencias mediante una o varias de las siguientes medidas:

• Reorientar o reubicar la antena receptora.
• Aumentar la separación entre el equipo y el receptor.
• Conectar el equipo a una toma de corriente de un circuito distinto al que está conectado el receptor.
• Consulte al distribuidor o a un técnico experto en radio/TV para obtener ayuda.

Cualquier cambio o modificación que no esté expresamente aprobado por la parte responsable del cumplimiento podría anular la autoridad del usuario para operar el equipo.

Conexión de la señal de control: Línea DMX

• El producto dispone de tomas XLR para entrada y salida de DMX.
• Nota: Este circuito de control está aislado y pertenece al puerto de datos de Clase 2.
• El circuito de control tiene una corriente de fuga acumulada inferior a 3,5 mA.

Qué se incluye

• S t r i k e B o l t 1 C
• Cable de alimentación Seetronic Powerkon IP65
• 2 soportes omega con accesorios de montaje
• Guía de referencia rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado Negro Marrón Amarillo/Latón
CA Neutro Blanco Azul Plata
CA Tierra	Verde/Amarillo	Verde/Amarillo	Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Enlace de energía

Es posible enlazar eléctricamente los productos Strike Bolt 1C. Consulte la tabla siguiente para conocer el consumo de corriente a cada tensión y frecuencia:

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Consumo de corriente	3.35 A	2.60 A	1.55 A	1.40 A	1.34 A

Nunca supere los 12 A en un solo circuito. Los cables de alimentación pueden adquirirse por separado.

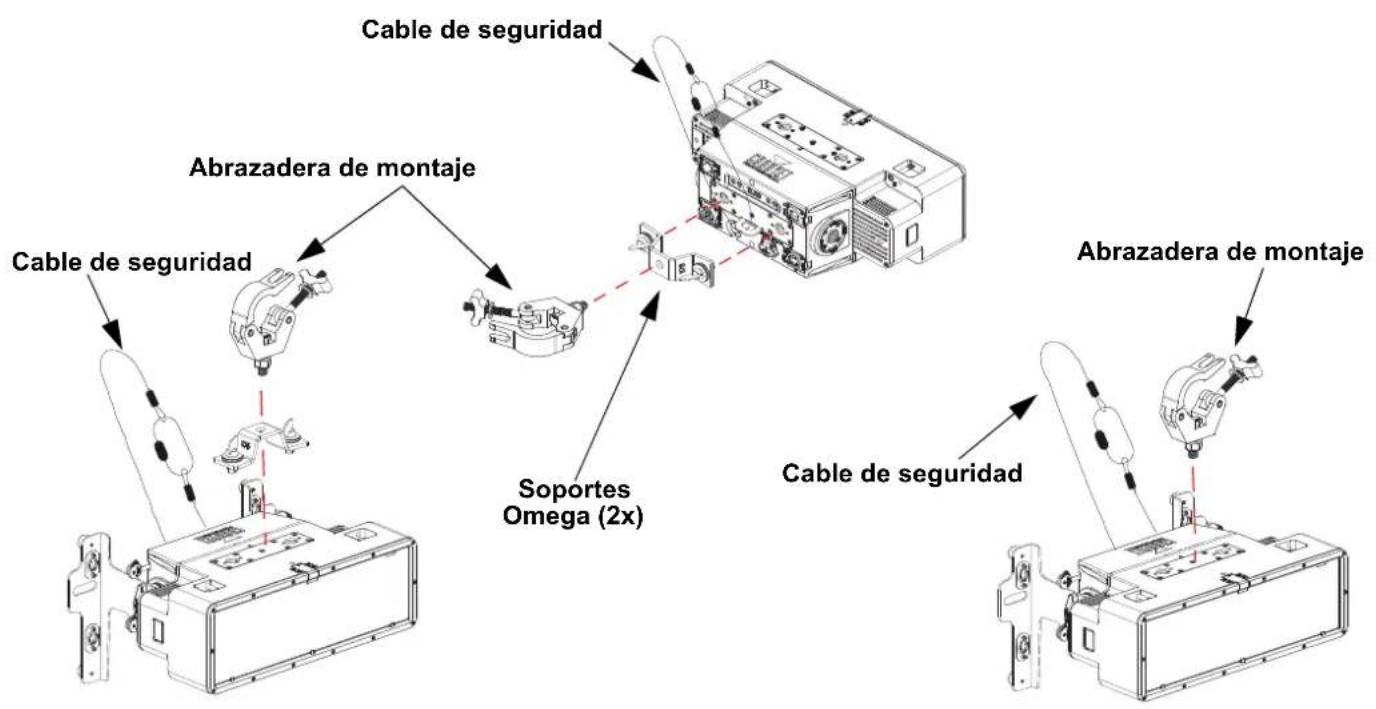

Montaje

Antes de montar este producto, lea las Notas de seguridad. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para la línea Chauvet de abrazaderas de montaje, visite http://trusst.com/productcategory/truss-clamps.

Diagrama de Montaje del Producto

Montaje Multiproducto

El Strike Bolt 1C tiene un sistema de entrelazado para conectar varios Strike Bolt 1C, vertical o horizontalmente

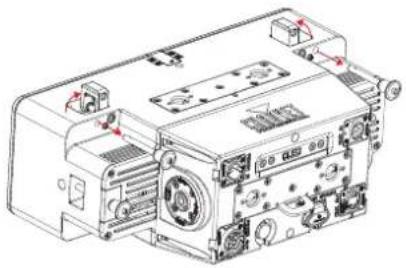

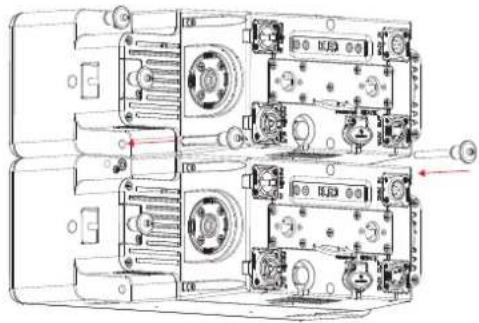

Diagrama de montaje multiproducto

Quite las clavijas de retención para soltar los equipos para colgar integrados

Presione y mantenga presionado el botón de cierre para quitar o insertar la clavija de retención

Inserte los equipos para colgar integrados en la abertura del siguiente dispositivo

Inserte las clavijas de retención para fijar los dispositivos entre sí

Cuando realice el montaje horizontal utilizando los colgadores de pasador y bloque, no cuelgue nunca más de 15 unidades de un mismo punto de montaje.

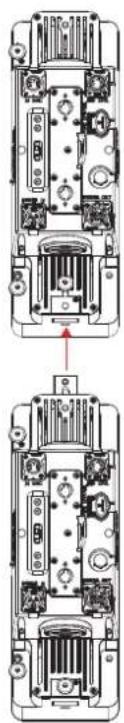

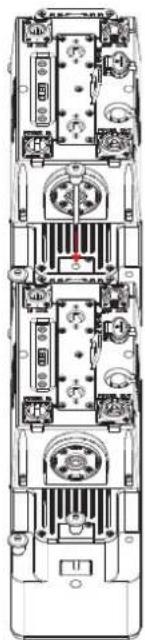

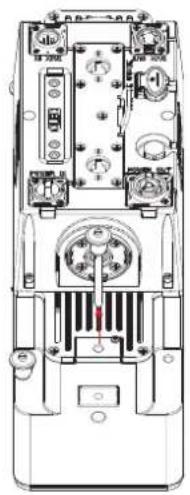

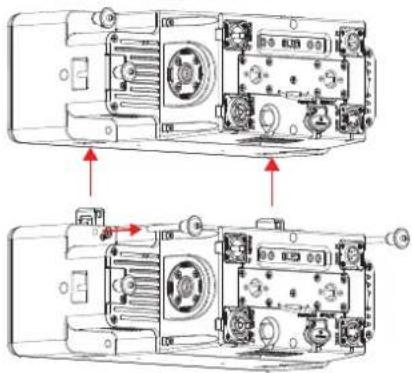

Diagrama de montaje multiproducto

Quite las clavijas de retención para soltar los equipos para colgar integrados

Presione y mantenga presionado el botón de cierre para quitar o insertar la clavija de retención

Botón de cierre

Inserte los equipos para colgar integrados en la abertura del siguiente dispositivo

Inserte las clavijas de retención para fijar los dispositivos entre sí

Cuando realice el montaje vertical utilizando los colgadores de pasador y bloque, no cuelgue nunca más de 15 unidades de un mismo punto de montaje.

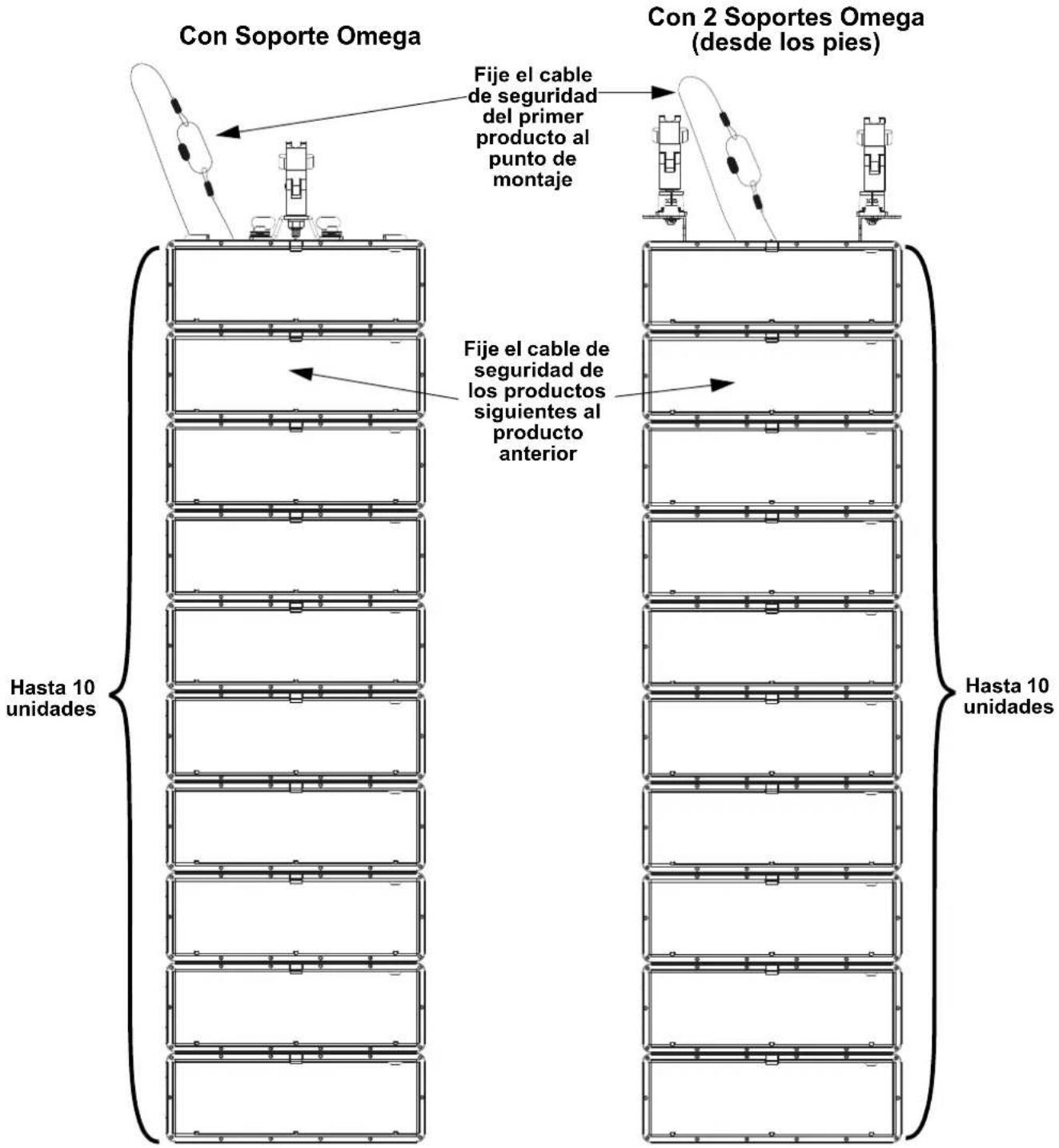

Montaje de productos acoplados en serie

• Cuando utilice un solo soporte omega, nunca cuelgue más de 10 unidades en vertical de un mismo punto de montaje.
• Cuando utilice 2 soportes omega con las patas del producto, no cuelgue nunca más de 10 unidades en vertical de un mismo punto de montaje.

Cuando realice el montaje utilizando las patas y un soporte de matriz llano STRIKE, no cuelgue nunca más de 15 unidades en vertical de un mismo punto de montaje.

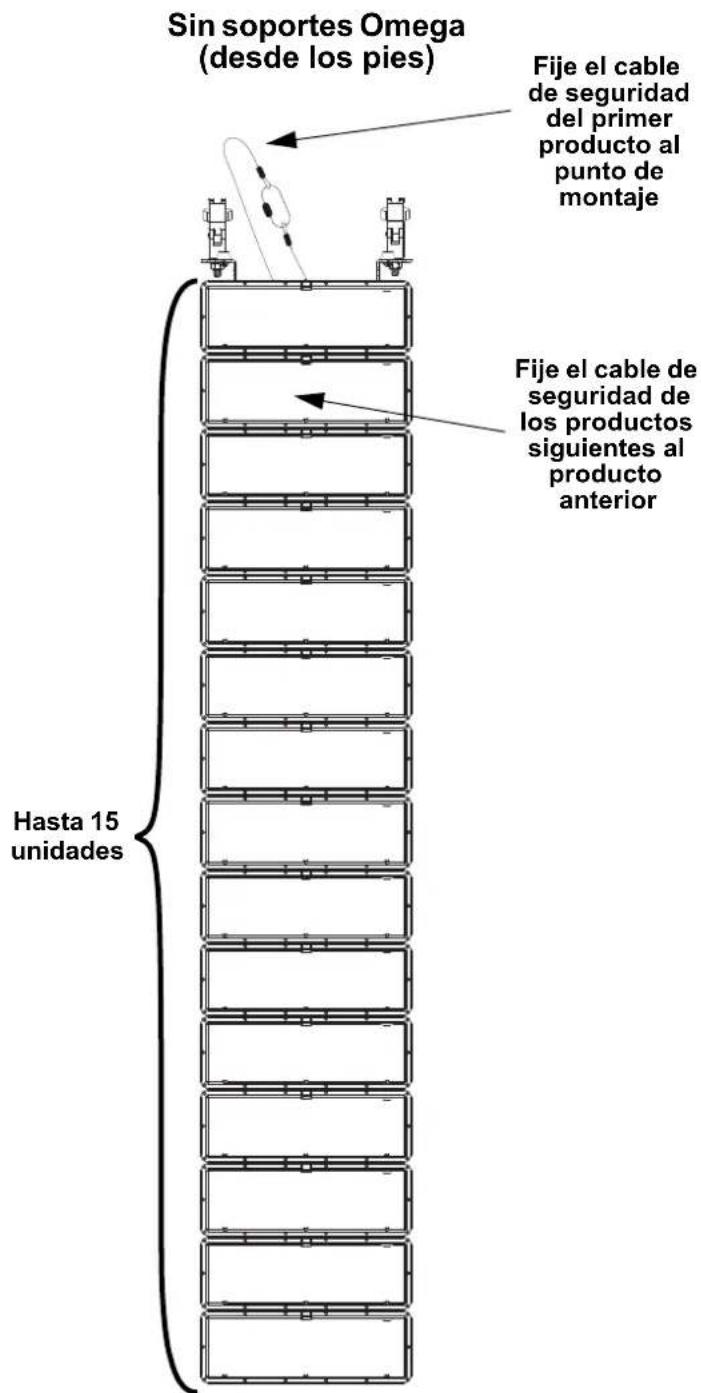

Cuando realice el montaje utilizando las patas y sin un soporte omega, no cuelgue nunca más de 15 unidades en vertical de un mismo punto de montaje.

Descripción del panel de control

Botón Función
	Sale del menú o función actual
	Activa el menú que se muestra en ese momento o establece el valor seleccionado en ese momento en la función seleccionada
	Navega hacia arriba por la lista de menús o incrementa el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menús o disminuye el valor numérico cuando está en una función
