NorBreeze ECLIPSE 90 BK - Campana extractora NODOR - Manual de uso y guía de instrucciones gratis

Marca	Nodor
Modelo	NorBreeze ECLIPSE 90 BK
Tipo de producto	Campana de pared
Ancho (cm)	90
Dimensiones aproximadas (L x P x A en mm)	900 x 500 x 400
Peso aproximado (kg)	15
Alimentación eléctrica (V/Hz)	220-240 V / 50 Hz
Número de velocidades	4 velocidades, incluyendo una velocidad máxima temporizada (5 min)
Temporizador	Sí, funcionamiento automático 5 min en cada velocidad y luego parada
Iluminación	LED, intensidad regulable (mantener presionada la tecla de iluminación)
Filtros de grasa	Aluminio, lavables en lavavajillas (posición vertical)
Filtro de carbón (opcional)	Obligatorio en modo recirculación, reemplazar regularmente
Tipo de evacuación	Conducto (diámetro 150 mm) o recirculación con filtro de carbón
Nivel sonoro estimado (dB)	Aproximadamente 60 dB (según velocidad)
Funciones	Control táctil, alerta de limpieza de filtros, velocidad máxima 5 min
Mantenimiento y limpieza	Usar detergente líquido no corrosivo, no usar limpiador de vapor a alta presión. Limpiar los filtros de grasa cada mes.
Seguridad	Cortar la alimentación antes de cualquier intervención. Riesgo de incendio si los filtros de grasa no se limpian.
Piezas de repuesto y reparabilidad	Contactar a un distribuidor oficial o servicio autorizado. Usar solo filtros originales.
Manual disponible en línea	Sí, formato PDF en notice-facile.com

Preguntas frecuentes - NorBreeze ECLIPSE 90 BK NODOR

¿Cómo limpiar los filtros de grasa de la campana Nodor NorBreeze ECLIPSE 90 BK?

Desmonte los filtros de aluminio y lávelos con agua caliente y detergente neutro. También puede ponerlos en el lavavajillas, colocándolos en posición vertical para evitar depósitos. No use líquido de enjuague. Se recomienda una limpieza mensual.

¿Cómo reiniciar el indicador de limpieza de filtros?

Presione la tecla dedicada (indicador luminoso) después de limpiar o reemplazar los filtros. La luz se apagará.

¿Cómo activar el temporizador en la campana?

Presione la tecla de temporizador. La campana funcionará durante 5 minutos en la velocidad seleccionada, luego pasará automáticamente a velocidades inferiores (5 min cada una) hasta detenerse.

¿Cómo ajustar la intensidad de la iluminación?

Mantenga presionada la tecla de iluminación para variar la intensidad lumínica de los LED.

¿Qué hacer si la campana vibra excesivamente?

Verifique que el aparato esté correctamente fijado en sus soportes. Si la aspas del ventilador está dañada o el motor mal fijado, contacte a un profesional calificado.

¿Por qué la campana no aspira bien?

Verifique que la velocidad seleccionada sea suficiente (use una velocidad superior). Limpie los filtros de aluminio si están sucios. Asegúrese de que el conducto de evacuación no esté obstruido y que el diámetro sea correcto (150 mm sin reducción).

¿Cómo instalar la campana en modo recirculación?

Debe instalar un filtro de carbón (opcional). La campana aspirará el aire, lo filtrará a través del carbón activado y luego lo expulsará a la habitación. Reemplace el filtro de carbón regularmente.

¿Qué hacer si la campana no se enciende?

Verifique que la campana esté bien conectada a la alimentación eléctrica y que los fusibles o el disyuntor no se hayan disparado. Si el problema persiste, contacte al servicio técnico.

¿Cómo mantener el exterior de la campana?

Use un detergente líquido no corrosivo con un paño suave. Evite productos abrasivos, disolventes y limpiadores de alta presión o vapor.

¿Dónde encontrar el manual de usuario completo?

El manual está disponible en formato PDF en notice-facile.com. Puede descargarlo gratuitamente o solicitar una traducción a su idioma.

MANUAL DE USUARIO NorBreeze ECLIPSE 90 BK NODOR

ES IMPORTANTE - Por favor lea atentamente la guía de seguridad antes del uso.

MAX
	Testigo indicador/pulsador之意o limpieza de filtros. Alerta sobre la necessities dechangar el filtro - pulse para desactivar una vez limpiado ochangado el filtro.
	Activar y desactivar la temporizacion del extractor.Temporazión: el extractor funciona 5 min. a la velocidad en bajo y 5 min. más en cada una de las velocidades inferiores hasta que se detiene.
	Encendido y apagado de la iluminación. Mantenga pulsado para regular la intensidad de la iluminación.
	Encendido y apagado del extractor.
	Velocidad del extractor - pulsador: 1°, 2° y 3°/4° vel. En paneles con tecla MAX, la velocidad MAX solo trabajará durante 5 Minutes y transcurrido este tiempo bajo a velocidad 3.
MAX

Atencion: corte siempre el suministro electrico antes de realizar el mantenimiento de la campana. En caso de avería, contacte a un distribuidor oficial o un agente autorizzato.

Limpieza externa: use detergente liquido, no corrosivo y evite el uso de produits de limpieza abrasivos y disolventes.

No utilize dispositivos de limpieza por alta presión o vapor.

Important: aumento la fecuencia de limpieza/sustitución de filtros si la campana se usa más de 2 horas diarias. Utilice siempre filtros originales del fabricante.

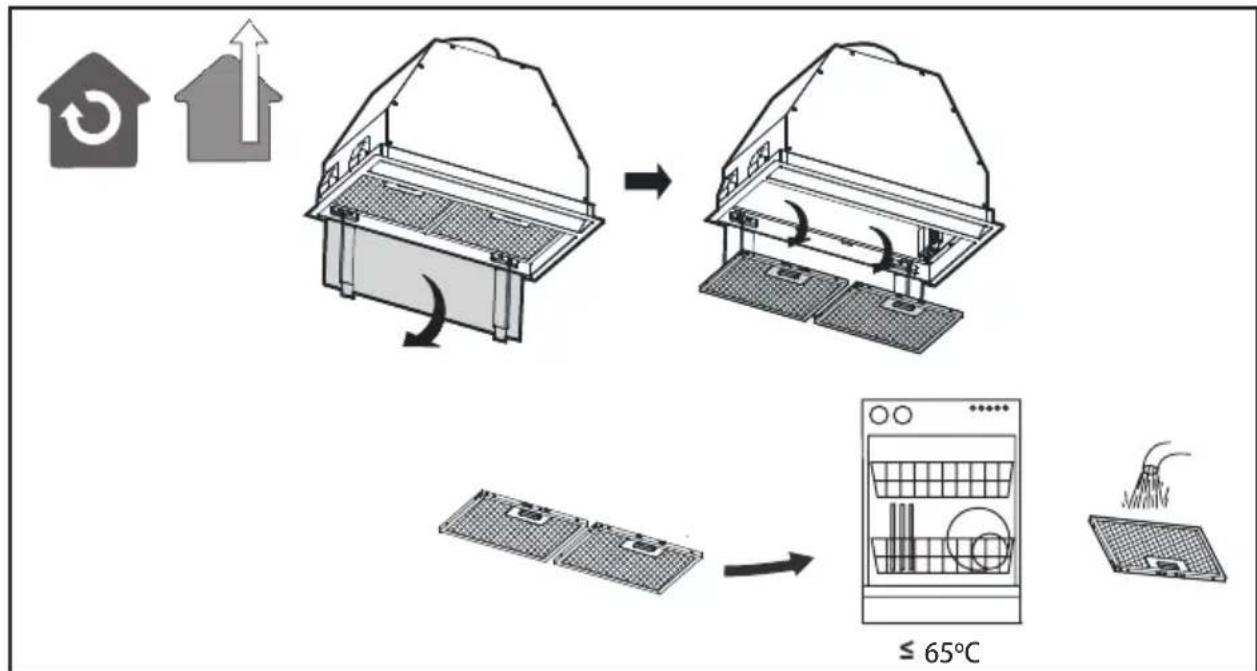

Filtros de grasa

Para evaporar posibles incendios limpielos rigurosamente una vez al mes o cuando el testigo indicator lo advierta. Paraarlo, desmonte los filtros y lávelos con agua caliente y detergente. No usar ablillantador. Si usa lavavajillas (podía ennegrecer las partes metálicas sin afectar a su capacité funcional), disponga verticalmente los filtros para evaporar que se depositen restos solidos.

1 MES

Problema Posible cause Solución
Vibración excessiva. El aparato no está instaladocorrectamente en los soportes.	Intente quitar el aparato ycompruebe que está bien fjado.
El aspa del ventilador estádañada.	Apane el aparato. La reparaciónsolo debelearla a cabo elpersonal de servicios@cualificado.
El motor del ventiladorno está bien fjado.
La luz estáencendida, peroel ventilador nofunciona	El aspa del ventilador estáatascada.
	El motor está dañado.
No funciona ni laluz ni el motor.	Bombilla fundida. Apague el aparato. La reparaciónsolo debelearla a cabo elpersonal de servicios@cualificado.
	Conexión electrica suelta. Compruebe la fuente del alimentación.
Potencia dedecisión reducida.	La velocidaduede serdemasiado bajo.
	El kitoptional de ventilaciónpodía estar torcido.
	La ventilación superioruede estar obstruida.
	El kitoptional de ventilaciónpodía estar torcido.
	La instalaciónuede que nocumpla con las instruccionesdel fabricante.
	El tubo de ventilacióndebe tenerel diametro correcto alolargo sin reducciones ni restricción.Consulte la sección delinstalación).
Funcionaconnormalidad, perolos olores persisten.	Filtro de carbono no estáinstalado en modo derecirculación o estalleno degrasa.
La campana nofunciona	Revisar que la campana estáconectada a corriente. Revisar queno han saltado los fusibles o automá-ticos.
La campanasiguesin funcar	Si, despuestos de habercomprobado los+puntos Mentionadosanteriormente, su problema aunpersistence, póngase encontactocon el serviceó Tecnico o con su distribuidor.
MAX
	Filter clean warning display/buttn. Warning of the need to replace the filter - press to deactivate once the filter has been cleaned or replaced.
	Enable and disable extractor fan timer. Timer: the extractor fan works for 5 min. at the current speed and another 5 min. at each of the lower speeds until it stops.
	Lighting on and off. Keep pressed down to adjust the lighting intensity.
	Extractor fan on and off.
	Extractor fan speed - button: speed 1, 2 and 3/4. In panels with MAX button, MAX speed only will work during 5 minutes, once it runs out, the speed will decrease to 3rd speed.
	MAX
