Marca	CATA
Modelo	GCX 83 BK
Tipo de producto	Campana extractora
Número de velocidades	4 velocidades + velocidad máxima temporal (5 min)
Iluminación	Sí, con ajuste de intensidad
Temporizador	Sí, funciona 5 min a la velocidad seleccionada luego 5 min a cada velocidad inferior
Filtros de grasa	Metálicos, lavables en lavavajillas
Filtro de carbón	Opcional para modo recirculación
Indicador de saturación de filtros	Sí, testigo luminoso
Función de apagado automático	Sí, mediante temporizador
Alimentación	Eléctrica, 220-240 V (estimación estándar)
Limpieza externa	Detergente líquido no corrosivo, evitar abrasivos y vapor
Frecuencia de limpieza de filtros	Todos los meses (más si uso >2h/día)
Tipo de instalación	Evacuación o recirculación
Diámetro del tubo de evacuación	Debe ser correcto y uniforme, sin reducción (consultar la instalación)
Seguridad	Cortar la alimentación antes de cualquier intervención

Preguntas frecuentes - GCX 83 BK CATA

¿Por qué mi campana vibra excesivamente?

Verifique que el aparato esté correctamente instalado en los soportes. Si el problema persiste, retírelo y asegúrese de que esté bien fijado.

El indicador está encendido pero el ventilador no funciona. ¿Qué hacer?

Esto puede deberse a una pala dañada o un motor mal fijado. Apague el aparato y contacte a personal calificado para la reparación.

El indicador y el motor no funcionan en absoluto. ¿Cuáles son las causas posibles?

Verifique la bombilla: si está rota, contacte al servicio al cliente. Asegúrese también de que el conector eléctrico no esté suelto y que la alimentación de red sea correcta.

La aspiración es débil, ¿cómo mejorar el rendimiento?

Seleccione una velocidad más alta. Limpie los filtros de grasa si están sucios. Asegúrese de que la evacuación no esté obstruida y que el tubo esté correctamente instalado sin reducción.

Los olores de cocina persisten a pesar del funcionamiento. ¿Por qué?

Si su campana está en modo recirculación, el filtro de carbón puede faltar o estar saturado. Instale un filtro de carbón o reemplácelo si es necesario.

La campana no se enciende en absoluto. ¿Qué debo verificar?

Verifique que la campana esté enchufada a la alimentación eléctrica y que los fusibles o el disyuntor no hayan saltado.

¿Cómo limpiar los filtros de grasa?

Desmonte los filtros y lávelos con agua caliente y detergente neutro. También puede ponerlos en el lavavajillas, en posición vertical, para evitar depósitos.

¿Cómo usar el temporizador de la campana?

Presione la tecla de temporizador. El extractor funciona 5 minutos a la velocidad seleccionada, luego 5 minutos adicionales a cada velocidad inferior hasta detenerse.

¿Cómo ajustar la intensidad de la iluminación?

Mantenga presionada la tecla de iluminación para ajustar la intensidad según sus necesidades.

¿Qué hacer cuando se enciende el testigo de limpieza de filtros?

Limpie o reemplace los filtros, luego presione la tecla de advertencia para desactivar la alerta.

MANUAL DE USUARIO GCX 83 BK CATA

ES IMPORTANTE – Por favor lea atentamente la guía de seguridad antes del uso.

	Testigo indicador/pulsador aviso limpieza de filtros. Alerta sobre la necesidad de cambiar el filtro – pulse para desactivar una vez limpiado o cambiado el filtro.
	Activar y desactivar la temporización del extractor.Temporización: el extractor funciona 5 min. a la velocidad en curso y 5 min. más en cada una de las velocidades inferiores hasta que se detiene.
	Encendido y apagado de la iluminación. Mantenga pulsado para regular la intensidad de la iluminación.
	Encendido y apagado del extractor.
1	Velocidad del extractor - pulsador: 1°, 2° y 3°/4° vel. En paneles con tecla MAX, la velocidad MAX solo trabajará durante 5 minutos y transcurrido este tiempo bajará a velocidad 3.
2
3
T

Atención: corte siempre el suministro eléctrico antes de realizar el mantenimiento de la campana. En caso de avería, contacte a un distribuidor oficial o un agente autorizado.

Limpieza externa: use detergente líquido, no corrosivo y evite el uso de productos de limpieza abrasivos y disolventes.

No utilizar dispositivos de limpieza por alta presión o vapor.

Importante: aumente la frecuencia de limpieza/sustitución de filtros si la campana se usa más de 2 horas diarias. Utilice siempre filtros originales del fabricante.

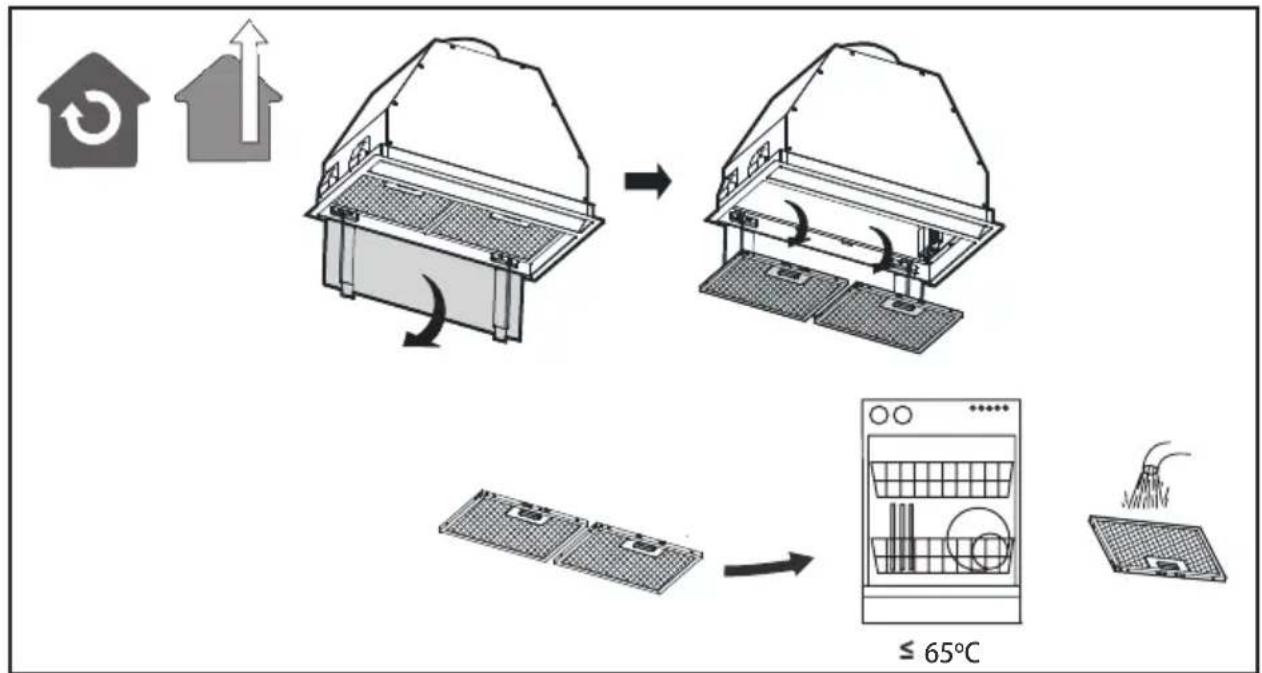

Filtros de grasa

Para evitar posibles incendios límpielos rigurosamente una vez al mes o cuando el testigo indicador lo advierta. Para ello, desmonte los filtros y lávelos con agua caliente y detergente. No usar abrillantador. Si usa lavavajillas (podría ennegrecer las partes metálicas sin afectar a su capacidad funcional), disponga verticalmente los filtros para evitar que se depositen restos sólidos.

1 MES

Problema Posible causa Solución
Vibración excesiva. El	El aparato no está instalado correctamente en los soportes.	Intente quitar el aparato y compruebe que está bien fijado.
	El aspa del ventilador está dañada.	Apague el aparato. La reparación solo debe llevarla a cabo el personal de servicio cualificado.
	El motor del ventilador no está bien fijado.
La luz está encendida, pero el ventilador no funciona	El aspa del ventilador está atascada.
	El motor está dañado.
No funcionan ni la luz ni el motor.	Bombilla fundida. Apague el aparato. La reparación solo debe llevarla a cabo el personal de servicio cualificado.
	Conexión eléctrica suelta. Compruebe la fuente de alimentación.
Potencia de succión reducida.	La velocidad puede ser demasiado baja.	Seleccione una velocidad más alta.
	El kit opcional de ventilación podría estar torcido.	(Consulte la sección Cuidado y mantenimiento).
	La ventilación superior puede estar obstruida.	Extraiga cualquier obstrucción.
	El kit opcional de ventilación podría estar torcido.	Asegúrese de que el kit de ventilación está equipado de acuerdo con las instrucciones del fabricante.
	La instalación puede que no cumpla con las instrucciones del fabricante.	El tubo de ventilación debe tener el diámetro correcto a lo largo sin reducciones ni restricción. (Consulte la sección de instalación).
Funciona con normalidad, pero los olores persisten.	Filtro de carbono no está instalado en modo de recirculación o estálleno de grasa.	Coloque el filtro de carbono o sustitúyalo (Consulte la sección Cuidado y mantenimiento).
La campana no funciona	Revisar que la campana está conectada a corriente. Revisar que no han saltado los fusibles o automá-ticos.
La campana sigue sin funcionar	Si, después de haber comprobado los puntos mencionados anteriormente, su problema aún persiste, póngase en contacto con el servicio técnico o con su distribuidor.
