MANUAL DE USUARIO KT90PLAG1XA LA GERMANIA

EXHAUST MODE - roof venting ÉVACUATION EXTERNE - ventilation au toit EXTRACCIÓN - ventilación para el techo ASPIRANTE - uscita soffitto

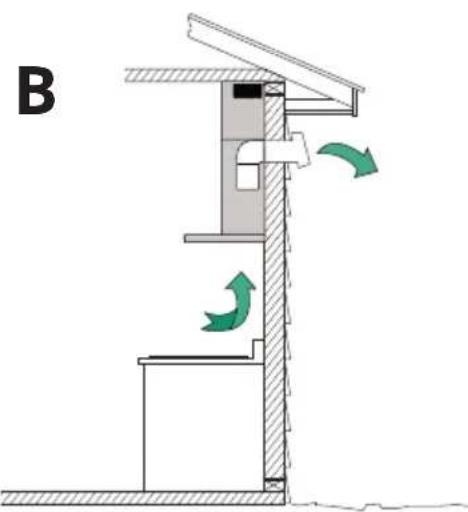

EXHAUST MODE - wall venting ÉVACUATION EXTERNE - ventilation au mur EXTRACCIÓN - ventilación para el muro ASPIRANTE - uscita a parete

Instrucciones de uso y mantenimiento

ES

Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico. !Es importante guardar este manual para poder consultar si fuera necesario. En el caso de venta,de inutilidad o de mudanza, asegurarse que quede junto al producto.

! Leer atentamente las

instrucciones: contiene importantes informaciones sobre la instalación, el uso y la seguridad.

!No realizar variaciones electricas o mecani-cas en el producto o en el tubo de escape.

!Antes de instalar el aparato, controlar que todas sus partes no estèn dañadas. En caso contrario llamar al revendedor y no realizar la instalación.

ADVERTENCIAS PARA LA SEGURIDAD

- ATENCIÓN! No conectar el aparato a la red eléctrica hasta que la instalación fue completada.

- Antes de cualquier operación de limpieza o mantenimento, desenchufar la campana o el interruptor general de la casa.

- Todas las operaciones de instalación y mantenimiento se deben realizar utilizando guantes de trabajo.

- El aparato no está destinado para el uso por parte de los niños o personas con problemas físicos o mentales y sin experiencia y conocientos a menos que no sea bajo la supervisión de profesionales, o por una persona responsable de su seguridad.

- Los niños deben ser controlados para evitar que jueguen con el aparato.

- Nunca utilizar la campana sin la parrilla correctamente montada!

- La campana no debe ser nunca utilizada como plano de apoyo solo si es expresamente indicado.

• El ambiente debe poseer suficiente ventilación, cuando la campana de cocina es utilizada conjuntamente con otros aparatos a gas u otros combustibles.
• El aire aspirado no debe ser mezclado en un conducto para descarga de humo producidos por aparatos a gas u otros combustibles.
• Es prohibido cocinar alimentos con llama alta por debajo de la campana.
• El uso de las llamas libres puede provocar daños a los filtros y dar lugar a incendios, por lo tanto evitar en cada caso.
• Las frituras deben ser cocinadas bajo control para evitar que el aceite recalentado prenda fuego.
• Las partes accessibles pueden calentarse cuando se usan junto a aparatos para la cocción.
• En cuanto a las medidas técnicas y de seguridad adoptar para la descarga de humo atenerse estrictamente a las reglas de las autoridades locales.
• La campana se debe limpiar siempre internamente y externamente (COMO MINIMO UNA VEZ AL MES, respetando las reglas indicadas en este manual).
• No efectuar los consejos de limpieza de la campana y el cambio de los filtros puede provocar incendios.
• No utilice o deje la campana sin las lámparas correctamente montadas, debido a riesgos de cortocircuito.
• Se declina todo tipo de responsabilidades, daños o incendios provocados por no leer atentamente las instrucciones indicadas en este manual.

PANEL DE CONTROL (Fig.2)

• Apagado aspiración
  Primera velocidad de aspiración (mínima)
  * Segunda velocidad de aspiración (media)
  Tercera velocidad de aspiración (máxima)
  Luz ON/OFF

INSTRUCCIONES PARA LA INSTALACIÓN

El aparato puede ser usado en 2 modalidades:

• MODALIDAD DE EXTRACCIÓN: el aire aspirado es purificado a través de los filtros anti grasa metálicos y expulsado al exterior a través de un tubo. (Fig. 3A; 3B)

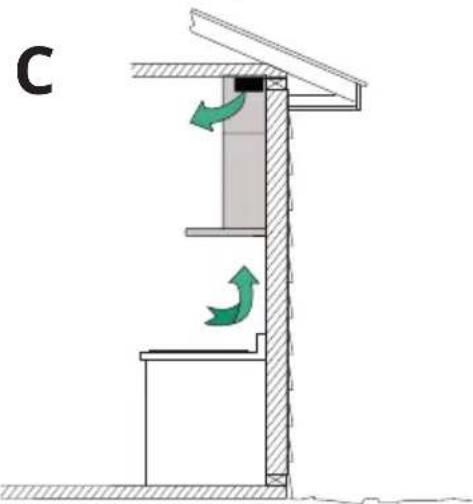

• MODALIDAD DE RECIRCULACIÓN: el aire aspirado es purificado a través de los filtros anti grasa y un filtro de carbón activo (se vende por separado), el aire vuelve a entra en el ambiente interno. (Fig. 3C)

Debido a la complejidad del aparato, se recomienda que la instalación sea efectuada por personal especializado, respetando todas las normativas vigentes y en particular la relativa a la evacuación de aire y a la conexión eléctrica.

El fabricante no se responsabiliza de ningún daño ocasionado por una instalación incorrecta o que no se lleve a cabo conforme a las reglas actuales.

INSTALACIÓN ELÉCTRICA

El aparato está construido en clase II, por lo tanto no se debe conectar ningún cable a la toma de tierra. La conexión a la corriente eléctrica debe realizarse de la siguiente manera:

MARRON= L línea.

AZUL= N neutro.

Si no está incluido, monte en el cable un enchufe normalizado para la carga indicada en la etiqueta de las características.

Si está provista de enchufe, coloque la campana de tal manera que el enchufe quede en un sitio accesible.

En caso de conexión directa a la corriente eléctrica, es necesario interponer entre el aparato y la red un interruptor omnipolar con abertura mínima de 3 mm, adecuado a la carga y que responda a las normas vigentes.

SUGERENCIAS PARA LA INSTALACION

Debe instalarse el aparato a una altura mínima de 650 mm de las hornillas eléctricas, o a una altura de 750 mm para las hornillas a gas o mixtas (Fig.1).

Si debe usarse un tubo de conexión compuesto de dos o más partes, la parte superior debe estar fuera de la parte inferior.

No conecte la descarga de la campana a un conducto en el que circule aire caliente o que sea utilizado para evacuar los humos de aparatos alimentados por una energía que no sea eléctrica.

MONTAJE DE LA CAMPANA A LA PARED

Realice los orificios A,B,C, respetando las medidas indicadas (Fig.1). Para los distintos montajes utilice tornillos y escarpias de expansión adecuados al tipo de pared (ejemplo hormigón, cartón-yeso, etc).

En caso de que los tornillos y las escarpias vengan adjuntos en el producto asegúrese de que sean adecuados para el tipo de pared donde se va a colocar la campana.

Sujete la escarpia Z al muro con los orificios C. Enganche la campana a la pared utilizando los orificios A. Sujete definitivamente la campana utilizando los orificios de seguridad B.

MODALIDAD DE EXTRACCIÓN

Conecte mediante un tubo de enlace la arandela Y al orificio de descarga Fig.5 (no debe realizarse en la versión filtrante). Introduzca el empalme superior E en el interior del empalme inferior F, enganche los dos empalmes introduciéndolos verticalmente en la campana.

Saque el empalme superior E hacia arriba y sujételo con los tornillos adecuados en los orificios G de la abrazadera Z (fig 7) que usted ha sujetado con anterioridad a la pared con los orificios C (fig 1).

MODALIDAD DE RECIRCULACIÓN

Para transformar la campana de versión aspirante a versión filtrante, solicite a su proveedor los filtros al carbón activo y siga las instrucciones de montaje de la versión filtrante.

Los filtros deben ser aplicados al bloque aspirante que se encuentra en el interior de la campana (fig. 6). El aire vuelve a circular en el ambiente a través de las rejillas del empalme E.

USO Y MANTENIMIENTO

Se aconseja poner en funcionamiento el aparato antes de cocinar cualquier tipo de

alimento.

Se aconseja dejar funcionando el aparato durante 15 minutos después de haber terminado de cocinar a los alimentos, para una evacuación completa del aire viciado. El buen funcionamiento de la campana depende de la asiduidad con la cual se realicen las operaciones de mantenimiento, sobre todo, del filtro antigrasa, o del filtro al carbón activo.

FILTROS ANTIGRASA METALICOS (Fig. 4 "M")

Los filtros antigrasa sirven para retener las partículas de grasa en suspensión en el aire, por lo tanto se pueden obstruir en un espacio que depende del uso que se haga del aparato.

De todas formas para evitar el peligro de posibles incendios, como máximo cada dos meses es necesario limpiar el filtro observando las siguientes operaciones:

- Quite los filtros de la campana y lávelos con una solución de agua y detergente líquido neutro dejando ablandar la suciedad. - Aclare con abundante agua templada y deje secar.

Se pueden lavar también los filtros en el lavavajillas.

Después de algunos lavados los paneles de aluminio se puede verificar en los paneles de aluminio posibles alteraciones del color.

Esto no da opción a reclamaciones para una posible sustitución de los paneles.

FILTROS AL CARBÓN ACTIVO (Fig. 4 "L")

Los filtros al carbón activo sirven para depurar el aire que volverá a circular en el ambiente. Los filtros no son lavables o reciclables y deben ser cambiados máximo cada cuatro meses.

La saturación del carbón activo, depende del uso mas o menos prolongado del aparato, del tipo de cocina y de la regularidad con la cual se efectúe la limpieza del filtro antigraso.

ILLUMINACIÓN

La campana está equipada con iluminación LED, alta eficiencia, bajo consumo y muy larga vida, en condiciones normales de uso. Hay dos LED de 2 Watt. Comuníquese con el servicio de atención al cliente para reemplazar los led.

LIMPIEZA

Limpié frecuentemente todos los restos de grasa del ventilador y de las otras superficies usando un paño húmedo con alcohol etilico o detergentes líquidos neutros no abrasivos.

ATENCIÓN!

En determinadas circunstancias los electro-domésticos pueden ser peligrosos.

A. No intente controlar los filtros cuando la campana esté funcionando.
B. No toque las lámparas después de un uso prolongado del aparato.
C. Está prohibido cocinar alimentos a la llama debajo de la campana.
D. Evite las llamas libres, pues resultan perjudiciales para los filtros y pueden provocar incendios.
E. Controle en todo momento los alimentos fritos para evitar que el aceite caliente prenda fuego.
F. Antes de realizar cualquier operación de mantenimiento desconecte la campana de la corriente eléctrica.

ELIMINACION DE LOS ELECTRODOMESTICOS

La regla Europea 2002/96/CE sobre los desperdicios de los aparatos eléctricos y electrónicos (RAEE), provee que los electrodomésticos no deben ser eliminados en el normal flujo de los desperdicios sólidos urbanos. Los aparatos para desechar deben ser recogidos separadamente para optimizar la taza de recuperación y de reciclaje de los materiales que los componen y para evitar potenciales daños para la salud y el ambiente. El símbolo del cesto de basura tachado se encuentra en todos los productos, para recordar las obligación del recogido separado. Para ulteriores informaciones, sobre la correcta eliminación de los electrodomésticos, el comprador se puede dirigir al servicio publico propuesto o a el vendedor.

EL FABRICANTE NO SE HACE RESPONSABLE DE LOS DAÑOS PRODUCIDOS POR EL INCUMPLIMIENTO DE ESTAS ADVERTENCIAS. LA GARANTÍA NO ES VÁLIDA EN EL CASO DE DAÑOS PROVOCADOS POR EL IRRESPETO DE DICHAS ADVERTENCIAS.
