Tipo de producto	Campana de cocina de doble pared
Marca	Best
Modelo	CPDI602SB
Ancho	149,5 cm (58 7/8 pulg)
Profundidad	57,2 cm (22 1/2 pulg)
Altura	14,9 cm (5 7/8 pulg)
Peso	46 kg (102 lb)
Alimentación eléctrica	120 V, 60 Hz, circuito protegido GFCI
Potencia de iluminación	4 bombillas halógenas de 120 V, 50 W (GU10)
Tipo de conducto	Redondo de 25 cm (10 pulg), metal
Distancia mínima sobre la cocción	91 cm (36 pulg)
Controles del ventilador	4 posiciones: apagado, lento, medio, alto
Termostato Heat Sentry	Sí: activa automáticamente el ventilador en caso de calor excesivo
Filtros	3 filtros deflectores lavables en lavavajillas
Canal de grasa	Desmontable, limpieza regular
Material de la campana	Acero inoxidable
Instalación	A medida, empotrada en una campana de madera
Ventiladores integrados	Sí: internos, no reemplazables por otros modelos
Protección contra sobrecargas	Dispositivo de protección térmica del motor

Preguntas frecuentes - CPDI602SB BEST

¿Cuál es la altura mínima de instalación sobre la cocina?

La altura mínima es de 91 cm (36 pulg) entre la parte inferior de la campana y la superficie de cocción.

¿Cómo limpiar los filtros de la campana?

Los filtros deflectores se retiran empujándolos hacia adelante y luego girándolos hacia abajo. Son lavables en lavavajillas o a mano con un detergente suave.

¿Puedo usar esta campana con una parrilla de carbón?

No, este aparato no está diseñado para usarse con una parrilla de carbón.

¿Qué tipo de bombillas usar y cómo reemplazarlas?

Use bombillas halógenas de 120 V, 50 W con base GU10 (MR16 o PAR16). Para retirar, presione hacia arriba y gire a la izquierda. La ventosa BEST® (pieza n.° 99526707) facilita la operación.

¿Qué hacer si el motor del ventilador se detiene y vuelve a arrancar?

El motor está equipado con una protección contra sobrecarga que se apaga automáticamente en caso de sobrecalentamiento. Se reinicia después de enfriarse. Si el problema persiste, haga reparar la campana.

¿Cómo funciona el termostato Heat Sentry?

El termostato Heat Sentry detecta calor excesivo y pone el ventilador en marcha a alta velocidad, incluso si la campana está apagada. Vuelve al ajuste normal después de enfriarse.

¿Puedo usar un variador de velocidad de semiconductores?

No, no use un control de velocidad de semiconductores con este aparato.

¿Qué tipo de conducto usar para la evacuación?

Use un conducto metálico redondo de 25 cm (10 pulg). Selle todas las juntas con cinta para conductos.

¿Cómo limpiar la superficie de acero inoxidable?

Limpie con un paño suave humedecido en agua tibia y jabón suave, siempre en la dirección del pulido. Enjuague y seque. Evite la lana de acero, limpiadores abrasivos o que contengan blanqueador.

¿Dónde encontrar piezas de repuesto como los filtros?

Los filtros de repuesto están disponibles en su distribuidor. Consulte la etiqueta en el interior de la campana para conocer el tamaño y el número de pieza.

MANUAL DE USUARIO CPDI602SB BEST

Adecuado para usarse en situos humedes cuando se instala en un circuito de derivacion protegido GFCI. Disenado para patio exterior cubierto o techado.

INDICADO SOLAMENTE PARA COCINAR EN CASA

LEAY CONSERVE ESTAS INSTRUCCIONES

INSTALADOR: DEJE Este MANUAL CON EL PROPietario DE LA VIVIENDA.
PROPIETARIO DE LA VIVIENDA: INFORMACION DE USO Y CUIDADO EN LAS PAGINAS 12 a 13.

ADVERTENCIA ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIOS, DESCARGAS ELECTRICAS O LESIONES PERSONALES, SIGA LAS SIGUIENTES PRECAUCIONES:

1. Use launidad solo de laformaindicada por el fabricante.Si tiene preguntas,comuniquese con el fabricante a la direccion o al numero Telefonico que se incluye en la garantía.
2. Antes de dar servicios o limiar launidad, interruppa el suministro electrico en el panel de servicios y bloquee los medios de desconexión del serviceo para evitar que la electricidad sea reanudada accidentalmente. Cuando no sea possible bloquear los medios de desconexión del serviceo, fije firmamente una seals de advertencia (como una etiqueta) en un lugar visible del panel de serviceo.
3. Solo personal calificado debe realizar el trabajo de instalacion y el cableado electrico, de acuerdo con todos loscottigos y lasnormas correspondientes, incluidos los codigos y las normas de construccionesionespecificos sobre proteccion contra incendios.
4. Esnecessary suficiente aire para que se lleve a cabo una combustion y una extracion adecuadas de los gases a travers del tubo de humos (chimenea) del equipo quemador de combustible, con el fin de evaporar el contrato. Siga las directrices y las normas de seguidad del fabricante del equipo de calefacion, como las publicadas por la Asociacion Nacional de Proteccion contra Incendios (National Fire Protection Association, NFPA), y la Sociedad Americana de Ingenieros en Calefacion, Refrigeracion y Aire Acondicionado (American Society for Heating, Refrigeration and Air Conditioning Engineers, ASHRAE), y las autoridades de los@c Rodrigos locales.
5. Al cortar o perforar a trovés de la pared o del techo,onga cuidado de no danar el cableado electrico niotiros servicios ocultos.
6. Los ventiladores enconductossiempredebenventearsehaciael exterior.
7. No use esta unidad junto con ningún disposativo de control de velocidad de estado solido.
8. Para reducir el riesgo de incendio, use solamente conductos metálicos.
   9.Esta unidad no está diseñada para usarse con una parrilla de carbon.
   10.Esta unidad debe estar conectada a tierra y protegida por un GFCI (interruptor de circuito de falla a tierra).
9. Cuando la legislación local correspondiente incluya requisitos de instalación y/o de certifications más strictos, los requisitos ya Mentionados prevalecen sobre los de este documento, y el instalador ac挑a cumplir con ellos a sus propiasexpenses.
10. Adecido para usarse solamente en sitios humedos cuando se instalala en un circuito de derivación protegidó GFCI.

PARA REDUCIR EL RIESGO DE INCENDIO PROVOCADO POR GRASA PRESENTE EN LA ESTUFA:

a) Nunca deje desatendidas las unidades de la superficie cuando esten en ajustes altos de calor. Los alimentos en ebullicion provocan derrames grasos y con humo que se pueda incendiar. Caliente el aceite lentamente en ajustes de calor bajo o medio.
b) Siempre ENCIENDA el paquete de potencia cuando esté cocinando a altas temperatas o flamee alimentos (por exemple crepas Suzette, cerezas Jubilee, bistec con pimiento flameado).
c) Limpie frenuentemente los ventiladores. No permita la acumulación de grasa en el ventilador ni en los filtros ni en los conductos de escape.
d) Use una cacerola del违法违规o aseudo. Siempre use utensilios de cocina que Sean apropiados para el违法违规o del elemento de la superficie.

PARA REDUCIR EL RIESGO DE LESIONES A PERSONAS EN CASEO DE UN INCENDIO PRODUCIDO POR GRASA EN UNA ESTUFA, OBSERVE LO SIGUIENTE*:

1. APAGUE LAS LLAMAS con una tapa de ajuste exacto, una charola para galletas o una bandeja de metal, y après apague el quemador. PROCEDA CON CUIDADO PARA EVITAR QUEMADURAS. SI LAS LLAMAS NO SE APAGAN INMEDIATAMENTE, EVACUE EL AREA Y LLAME AL DEPARTAMENTO DE BOMBEROS.
2. NUNCA LEVANTE UNA CACEROLA INCENDIADA, perché podría sufrir quemaduras.
3. NO USE AGUA ni toallas humedes, ya que provocar una violenta explosión de vape.
4. Use un extintor SOLO si:

A. Tiene un extintor clase ABC y usted sabe como uso.
B. El incendio esklequeño y está confinado al area en la que se inicio.
C. Se ha llamado al département de bomberos.
D. Puede combatir el incendio tenerendo la espalda orientada hacer una salute.

*Basado en "Kitchen Fire Safety Tips" (Sugerencias para la seguridad contra incendios en la cucina)ublicado por NFPA.

PRECAUCION

1. Solo para usarse como medio de ventilacion general. No debe usarse para la extracion de materiales o vapores peligrosos o explosivos.
2. Para evitar daños a los cojinetes del motor y rotores ruidosos o desbalanceados, mantenga la unidad de potencia protegida contra rociados de yeso, polvos de construction, etc.
3. Este motor de insertion tiene una proteccion contra sobrecargas termicas que apagar a el motor automatamente en caso de sobrecalentamento. El motor reanudara su functionamento cuando se enfeze. Si el motor continua apagandose y encendiendose, Solicite servicios para el paquete de potencia.
4. La distancia minima del paquete de potencia sobre la superficie de la estufa no debe ser menor de 36 pulg. (91 cm).
5. Se recomienda que dos personas hagan la instalación debido al gran時間 y peso de estaupon.
6. Para reducir el riesgo de incendio y para extraer adecadually el aire, asegürese de dirigir el aire hacía el exterior. No extraiga el aire hacía espacios contentsados entre paredes o cielos rasos, ni hacía áticos, sotanos bajo ni la cochera.
7. Este produit está equipado con un termostato que podra iniciar automatistically el funciona del ventilador. Para reducir el riesgo de lesiones personales y para evaporar que la electricidad sea reanudada accidentalmente, interrupta el suministro electrico en el panel de service y bloquee o rotule este panel.
8. Debido a la alta capacité de extracción de esta unidad, deben asegurarde que entre suficiente aire a la casa para reemplazar el aire extraido abriendo una ventilacercana o en la cucina.
9. Para reducir el riesgo de incendio y de descarga electrica, solamente deben instalar modelos Best série CPD con ventiladores integrados. No se pueda usarthers ventiladores.
10. Lea la etiqueta de espécificaciones del producto para ver información y requisitos adiciones.

Instale conductos, codos y tapa para techo o muro de tameno adecuado al tipo de ventilador que está instalando. Utilice un conducto redondo de 10 pulg. (25 cm). Use cinta para conductos metalica para sellar las uniones de conductos.

La distancia minima del recubrimiento de la campana sobre la superficie de la estufa no debe ser menor de 36 pulg. (91 cm).

Las distancias mayores de 36 pulg. (91 cm) se deben manegar a disreciption del usuario y de la persona encargada de la instalacion.

Coloque cable elctrico de 3 alambres en el situ de la instalacion. Su longitud debe prolongarse por lo menos 4 pies (122 cm) por bajo de la parte inferior de la campana a la medida.

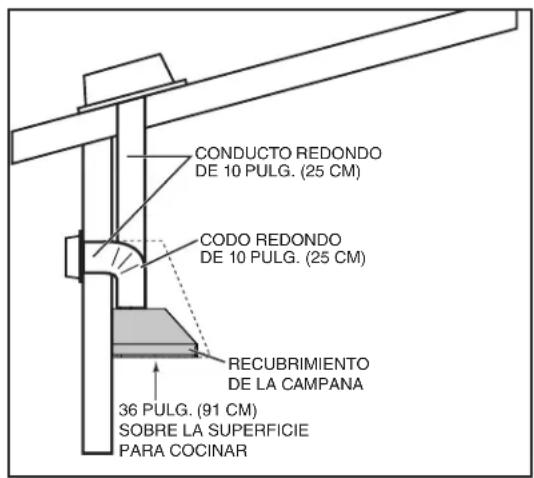

CONDUCTOS TIPICOS DEL CPD (VENTILADOR DOBLE INTERNO)

2. PREPARE LA INSTALLACION

ADVERTENCIA

Cuando realice la instalacion, el service o la limpieza de la unidad, se recomienda que use gafas de seguidad y guantes.

NOTA: Antes de continuar con la instalacion, revise el contenido de la caja. Si faltan articulos o si estan danados, comuniquese con el fabricante.

Asegürese de que se han incluido los siguientes elementos:

• Recubrimiento de la campana

-Accesorios:

• Filtrros deflectores (2 para anchuras de 36 pulg. [91 cm], 3 para anchuras de 48 y 60 pulg. 2 cm])
  Lámparas de halógeno protegidas (120 V, 50 W, MR16 con base GU10 o PAR16 con base GU10) (2 para CPDI362, 4 para todos losDEMAs modelos)
  -Adaptador redondo de 10 pulg. (25 cm)
  Bolsa de piezas que incluye: 12 - tornillos de cabeza plana 8 × 1/2 pulg. (16 para CPDI602),
  4 - tomilos de cabeza troncoconica M4 x 6, 1 - herramienta de taza de succion, 3 - tuercas de alambre

Piezas que se venden por separado:

• Conductos,culos,tapas para pared y techo.Consulte la lista completa de optiones de ventilacion ynumeros de modelos en las paginas 3 y 4.

NOTA: Durante la instalacion, proteja la cubierta y/o la superficie de la estufa.

3. PREPARACION DE LA CAMPANA A LA MEDIDA

ADVERTENCIA

Cuando arme una campana a la medida, siga siempre todos loscottos y normas de construccion correspondentes.

La campana a la medida debe construirse para adecuarse en tamen y forma al recubrimiento de la campana CPD. Consulte los detalles en el cuadro y la ilustracion.

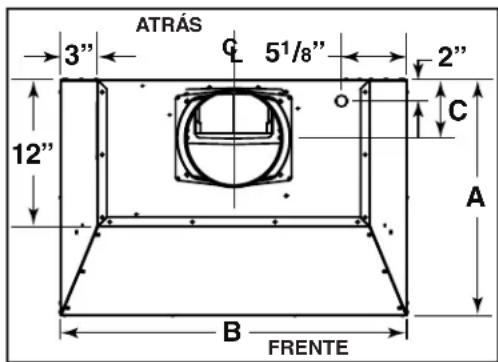

RECUBRIMIENTO DE LA CAMPANA		PESO TOTAL	DIMENSIONES DE LA CAMPANA
SERIE	MODELO		*A	*B	C
CPD	CPDI362	73 LB (33 kg)	22 1/2" (57.2 cm)	34 %" (87.3 cm)	5 1/8" (14.9 cm)
	CPDI482	88 LB (40 kg)	22 1/2" (57.2 cm)	46 %" (117.8 cm)	5 1/8" (14.9 cm)
	CPDI602	102 LB (46 kg)	22 1/2" (57.2 cm)	58 1/8" (149.5 cm)	5 1/8" (14.9 cm)

• Las dimensiones A y B incluyen las cabezas de los remaches.

Para reducir al minimo la separacion alrededor del recubrimiento de la campana, tome mediciones reales de ancho y de fondo del recubrimiento de la campana y agregue 1/16 pulg. (1.6 mm) para Obtener las mediciones D y E. Corte el orificio en la parte inferior del gabinete de acuero con las dimensiones. Consule los detalles en el cuadro y la ilustracion.

RECUBRIMIENTO DE LA CAMPANA		DIMENSIONES DEL CORTE
SERIE	MODELO	D	E
CPD	CPDI362	22 %/18 pulg. (57.3 cm)	34 %/18 pulg. (87.5 cm)
	CPDI482	22 %/16 pulg. (57.3 cm)	46 %/16 pulg. (118.0 cm)
	CPDI602	22 %/15 pulg. (57.3 cm)	58 %/15 pulg. (149.7 cm)

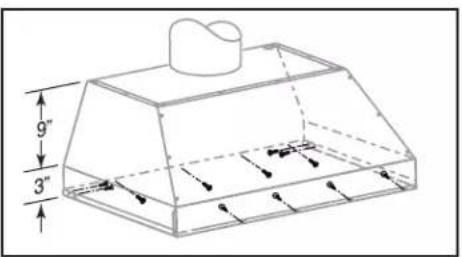

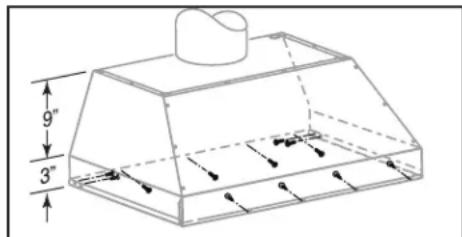

4. MONTAJE DE LA ESTRUCTURA INTERNA DE LA CAMPANA A LA MEDIDA

ADVERTENCIA

La campana de madera debe estar bien fija a montantes de pared u other estructura de madera detras de la placac de yeso. Asegurese de que sea capaz de soportar su propio peso y el peso del CPD. De no hacerlo, podria occasionar lesiones personales o daños a la cubierta o a la estufa.

El recubrimiento de campana CPD está apoyado por la estrutura interna de la campana con doce (12) tornillos de cabeza plana 8 × 1 / 2 pulg. (16 tornillos para CPDI602), que se incluyen en la Bolsa de piezas.

Dado que los orificios de montaje del recubrimiento de campana CPD se encontrartran en los lados delantero y trasero (vea la ilustracion a la derecha), planifique instalar el marco de madera al fronte y a los lados para tener apoyo.

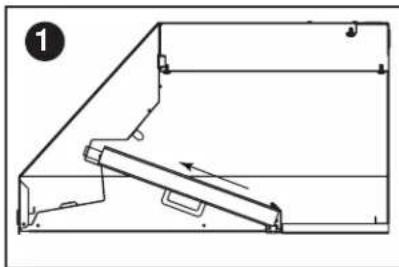

5. RETIRE LOS FILTROS DEFLECTORES

Retire la cinta de los filtros. Saque los filtros del paquete de potencia yooter a un lado. Se recomienda comenzar con los filtros centrales.

6. RETIRE EL RIEL PARA ESCURRIMIENTOS DE GRASA

A. Levante el riel para escurrimientos de grasa para desmontarlo del panel inferior.

(EI soplador, que se muestra, es solo para referencia y no representa la real soplador en este producto.)

7. RETIRE EL PANEL INFERIOR

Con un destornillador Phillips, retire ambos paneles de relleno del filtró inferior.

VISTA INFERIOR

Desmonte el panel inferior, levanteo, saqueo ypongalo a un lado.

VISTA INFERIOR

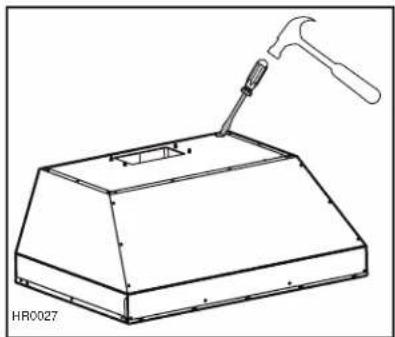

8. RETIRE LA ABERTURA DEL AGUJERO CIEGO

Desider el interior del recubrimiento de la campana, retire la cubierta del cableado y deje a un lugar. Marque el orificio del agujero ciego para la instalacion electrica en la parte superior de la campana. Instale la abrazadora para cables (se incluye en la Bolsa de piezas).

9. INSTALE EL ADAPTADOR DE 10 PULG. (25 CM)

Utilizando cuatro (4) tornillos M4 x 6 de la Bolsa de piezas, arme el adaptador en la parte superior del recubrimiento de la campana. Selle todas las uniones con cinta para conductos metálica para eliminar fugas de aire.

10. CONECTE EL CABLEADO

ADVERTENCIA

Riesgo de descarga eletrica. El personal calificado debe realizar el trabajo de cableado eletrico, de acuerdo con todos loscottos y normas correspondientes.Antes de connectar los cables,interrumpa el suministro eletrico en el panel de service y bloquee los medios de desconexion del service para evitar que la electricidad sea reanudada accidentalmente.

Cologne el recubrimiento de la campana bajo de la campana a la medida instalada.

VENTILADORES INTERIORES:

Inserte el cableado de la vivienda através de la abrazadora para cables que instaló en el paso 8. Apriete la abrazadora para asegurar el cable. Conecte el cable a la caja de cableado con conectores para cables. Conecte NEGRO con NEGRO, BLANCO con BLANCO y VERDE o desnudo al tornillo VERDE de puesta a tierra. NO SE OLVIDE DE CONECTAR LA TIERRA. Regrese a su lugar la cubierta del cableado.

11. INSTALE EL PAQUETE DE POTENCIA

PRECAUCION

Tenga cuidado de no doblar los conductos cuando instale el paquete de potencia.

Con los tornillos suministrados, instale el recubrimiento de la campana bajo de la campana a la medida. Comience con 2 tornillos en las esquinas delanteras, bajo use 4 tornillos para los lados, y use el resto de los tornillos para terminar de asegurar el recubrimiento de la campana delantero. (Vea las ubicaciones痫icas de los tornillos de montaje en la figura a la derecha.)

Asegürese de que el adaptador/deflector (o el adaptador) entre a los conductos. Cuandoonga acceso a la parte superior del recubrimiento de campana, selle las conexiones con cinta para conductos metalica.

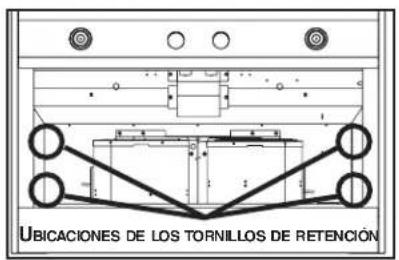

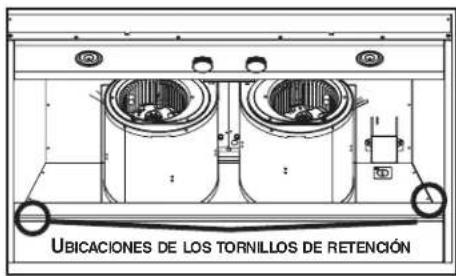

12. REINSTALE EL PANEL INFERIOR

Levante el panel inferior y acople las lenguetas metálicas del recubrimiento de la campana en las ranuras del panel inferior.

Asegure el panel inferior al recubrimiento de la campana realizando sus tornillos.

VISTA INFERIOR

Reinstale los paneles de relleno del filtro tal como se muestra.

VISTA INFERIOR

13. REINSTALE EL RIEL PARA ESCURRIMIENTOS DE GRASA

A. Centre el riel para escurrimientos de grasa sobre la parte inferior del borde del panel y colocarlo en su lugar.

(EI soplador, que se muestra, es solo para referencia y no representa la real soplador en este producto.)

14. REINSTALE LOS FILTROS DEFLECTORES

PRECAUCION

Retire la película plástica de protección que cubre los filtros antes de instalarlos.

NOTA: Se recomienda instalar primero los filtros laterales y terminar con los filtros centrales.

1. Inserte un extremo del filtro deflector en el canal delantero de la campana.
2. Levante el除外 extremo hacel interior del recubrimiento de la campana e inserte el riel para escurrimientos de grasa del recubrimiento de la campana.

Los filtros de repuestos seoniansecon el distribuidor. Vealatiqueta situada enelinteridelrecubrimiento de lacampanapara ver el tameny y el numerode pieza.

15. BOMBILLAS

Este paque de potencia deusar lamparas de halogeno protegidas (120 V, 50 W PAR16 con base GU10, 2 para el CPDI362 y 4 para los CPDI482 y CPDI602), que se incluyen.

NOTA: Antes de usar las lámparas, retire la cinta de envío colocada sobre ellas (si la hubiera).

ADVERTENCIA

Con el fin de prevenir el riesgo de lesiones personales, no instale una lámpara que no seaADECUADA para accesorios cerrados.

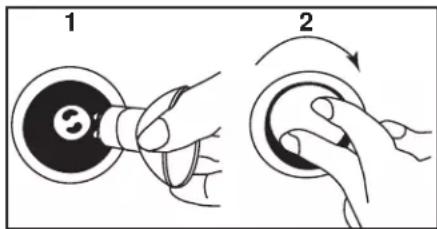

Para quitar las lámparas, empuje suavamente hacía arriba y gire hacía la izquierda para desacoplar los contactos de la bombilla de sus ranuras.

ADVERTENCIA

Con el fin de prevenir el riesgo de lesiones personales, no instale una lámpara que no seaADECUADA para accesorios cerrados.

1. Instale las lámparas colocando los contactos de la bombilla en las ranuras del enchufe.
2. Empuje suavamenteHCIacia arriba y gire hacia la derecha hasta que este bien fija.

NOTA: De ser necessario, use un guante de caucho para lavar platos para tener mas sujecion al qutar la bombilla, o use una herramienta con taza de succion disponible con BEST® para facilitar el proceso de qutar las bombillas. Paraordenar la herramienta con taza de succion, numero de pieza 99526707, llame al departamento de Apoyo Technique of BEST al 1-800-637-1453.

16. USO Y CUIDADO

Filtros deflectores

Los filtros deflectores se deben limpar con fecuencia. Use una solución tibia de detergente y agua. Lave con mas fecuencia si su estilo de cocinar genera más可能性 de grasas, como al freir alimentos o cocinar en sartén china (wok).

Retire los filtros deflectores empujando hacer el frente del recubrimiento de la cubierta y girando hacer abajo. Los filtros deflectores se pueda lavar en lavaplatos. Permita que los filtrossequen totalmente antes de volverlos a instalar.

Limpie los filtros Completely metálicos en el lavaplatos con un detergente sin fosfatos. El filtró se pueda decolorar si se utilizes detergentes con fosfatos o como的结果de la condidón del agua local, pero this no afectar el rendimiento del filtró.Esta decoloración no está cubierta por la garantía.

Riel para escurrimiento de grasa

El riel para escurrimiento de grasa se debe limpiar con fecuencia, Retirelo del recubrimiento de la campana (vea el paso 6 de la page 36) y use una solution tibia de detergente y agua. Tal como los filtres deflectores, lave con mas fecuencia si su estilo de cocinar genera mascantidad de grasa, como al freir alimentos o cocinar en sartén china (wok). Permita que el riel seque totalmente antes de volverlo a instalar.

Limpieza de los ventiladores interiores

Retire los filros con el fin de acceder a los ventiladores. Limpie los ventiladores con aspiradora. No los sumerja en agua.

Limpieza del recubrimiento de la campana

Limpieza del acero inoxidable:

Cosas que puede hacer:

• Regularmente, lave con una tela o trapo limpio remojado con agua tibia y jabon o detergente liquido para platos.
• Siempre limpie en la direccion de las lineas originales de pulido.
• Siempre,enjuague bien con agua limpia (2o3ces)
  despues de la limpieza. Sequelo porcomplete.
• Internacionalmente, como en el caso de la persona, se aplicará a la law of practice for the use of the equipment.

Cosas que no debe hacer:

• Usar lana de acero o acero inoxidable nialgún othero tipo deraspador para quitar mugre dificil de sacar.
• Usar limpiadores fuertes ni abrasivos.
• Dejar que se acumule la mugre.
• Dejar que el polvo forme plastas ni que quede en la campana inicial或其他 residuo de la construcción. Durante la construcción o la renovación, cubra el paquete de potencia para estar seguro de que el polvo no se pegue a la superficie de acero inoxidable.

• Todo limpiador que contenga blanqueador, puis atacar al acero inoxidable.
• Todo producto que contenga: cloruro, fluoruro, yoduro, bromuro, puis deteriorará las superficies rápidamente.
• Todo producto combustible utilisé para la limpieza, como acetona, alcohol, éter, benzol, etc., puis son altoamente explosivos y nunca se deben usar cerca de una estufa.

17. FUNCIONAMENTO

Encienda siempre el recubrimiento de la campana antes de comenzar a cocinar para establecer un flujo de aire en la cucina. Deje el ventilador的功能ando uno cuando微量元素 para despejar el aire afterwards de apagar la estufa. Esto可以帮助 a Maintener toda la comida más limpia y brillante.

LUZ DE LA ESTUFA (HALOGENO)

Las luces de halógeno se controlan con el indicator de carátula.

• POSICION 1: APAGADO
• POSICION 2:BAJO
• POSICION 3: ALTO
• POSICION 4: APAGADO
• Use lamparas de halógeno protegidas de 120 V, 50 W, MR16 con base GU10 o PAR16 con base GU10 (incluidas).

VENTILADOR

El ventilador se controla con el indicator de caratula.

• POSICION 1: APAGADO
• POSICION 2:BAJO
• POSICION 3: MEDIO

• POSICION 4:ALTO

• TERMOSTATO HEAT SENTRY™

Este recubrimiento de campana está equipado con un termostato Heat Sentry™ Este termostato es un dispositivo que encenderá el ventilador oaculará su velocidad si detecta un calor excessivo sobre la superficie de cocinado.

1) Si el ventilador está APAGADO: ENCIENDE el ventilador a ALTA velocidad.
2) Si el ventilador está ENCENDIDO a una velocidad menor: pone el ventilador a ALTA velocidad.

ADVERTENCIA

El termostato HEAT SENTRY puede encender el ventilador cuando esta un incendio en la estufa o en otheras situaciones de calor excessivo, excepta la campana este apagada. En este caso, es imposible APAGAR el ventilador con el interruptor. Si debe apagar el ventilador, hagalo desde el panel electrico principal.

Cuando la temperatura disminuya a valores normales, el ventilador regresa a su posicion original.

18. DIAGRAMA DE CABLEADO

MODELO CPDI362SB

MODELOS CPDI482SB y CPDI602SB

19. GARANTÍA

GARANTÍA

GARANTIA LIMITADA DE UN ANO

Broan-NuTone LLC ("Broan-NuTone") garantiza al consumidor comprador original de sus produits que tales produits estaran libres de defectos en materiales o mano de obra durante un periodo de un a loar a partir de la fecha de la compra original. NO EXISTEN OTRAS GARANTIAS, EXPLICITAS O IMPLICITAS, INCLUYENDO, ENTRE OTRAS, GARANTIAS IMPLICITAS DE COMERCIALIZATION O APTITUD PARA UN PROPOSITO PARTICULAR.

Durante este pido de un an, Broan-NuTone, a su citerio, reparar o reemplazar asn cargo aluno qualquie piezo o producto que se encuentre defecuoso bajo condicones normales de uso y service.

LA OBLIGACION DE BROAN-NUTONE DE REPARAR O REEMPLAZAR, A CRITERIO DE BROAN-NUTONE, SERA EL UNICO Y EXCLUSIVEIMO RECURSO DEL COMPRADOR ICO NO GARGNTIA. BROAN-NUTONE NO SERA RESPONSABLE POR DANOS INCIDENTALES, RESULTANTES O ESPECIALES QUE SURJAN DEL USO O DESEMPENO DEL PRODUCTO O EN RELATIO N CON EL MISMO. Algunos Estados o provincias no permiten la exclusion o limitacion de daños incidentales o resultantes, por lo que la limitacion antes Mentionada podra no aplicarse a usted.Esta garantia le otorga direchos legales espécificos, y usted podra tenerthersrechosquevarian de un estado o de una provecia a other. Toda modificoacion realizada a este producto sin autorizacion de Broan-NuTone anulara esta garantia. This guarantia sustituye todas las garantias anteriores.

Para tener derecho al service de la garantía, usted debe (a) notifies a Broan-NuTone a la direccion y número de téléphone que aparecen abajo, (b) proportionscner el numero de modelo y la identificacion de la pieza y (c) describir la naturaleza de cadaquier defecto en el producto o pieza. En el momento de solicitar el service cubierto por la garantía, debe presenta un comprobante de la Fecha original de compr.
