MANUAL DE USUARIO DVD-P290K SAMSUNG

7. SKIP Buttons◀◀(▶)

Reproductor de DVD manual del usuario

imagine las posibilidades

Muchas gracias por comprar un producto Samsung. Para recibir un servicio máscompleto, por favor, registre su producto en

www.samsung.com/global/register

1. Instalación

Asegúrese de que la tensión de alimentación de la red local es compatible con la que se indica en la etiqueta de identificación pegada al dorso del reproductor. Instálelo horizontalmente, sobre un soporte adecuado (mueble) dejando suficiente espacio libre alrededor del aparato para que tenga buena ventilación (7 a 10 cm). Cerciórese de que las aberturas de ventilación no queden cubiertas. No coloque nada encima del reproductor DVD. No ponga el reproductor encima de amplificadores o en cualquier otro equipo que libere calor. Antes de desplazar el reproductor compruebeque el compartimento del disco esté vacío. Esta unidad ha sido diseñada para trabajar continuamente. Cuando lo apaga (posición standby) no se desconeta de la red. Si Ud. desea desconectarlo de la red, desenchúfelo; esto se recomienda si no utiliza el aparato durante cierto tiempo.

El enchufe principal se utiliza como un dispositivo de desconexión y debe tenerlo a mano en cualquier momento.

2. Para su seguridad

Nunca abra el reproductor ni ninguno de los elementos de su interior. Podría ser peligroso para Ud. y para algunos componentes delicados. Además se corre el peligro de recibir una descarga eléctrica y los rayos láser. No acerque los ojos a las cercanías del portadiscos abierto u otras aberturas para mirar al interior del equipo.

3. Cuidado

Proteja el equipo de la-humedad y del calor excesivo (chimenea), así como de cualquier otro equipo que produzca potentes campos magnéticos o eléctricos (altavoces, etc.).

Desconecte el cable de alimentación de la red si el reproductor funciona mal. Este equipo no ha sido fabricado para uso industrial, sino para uso doméstico. Este producto se destina exclusivamente para uso personal. Copiar Discos o descargar música para su venta posterior u otras actividades comerciales constituye o puede constituir una violación contra las leyes de derechos de reproducción.

No debe exponer el aparato a gotas ni salpica-duras de agua ni a objetos con líquido, como jarrones, evitando colocarlos sobre el aparato.

DESCARGO DE RESPONSABILIDADES DE GARANTIA: HASTA EL LIMITE PERMITIDO POR LA LEY CORRESPONDIENTE, SE EXCLUYE CUALQUIER DECLARACION

O GARANTIA DE NO VIOLACION DE DERECHOS DE REPRODUCCION U OTROS DERECHOS DE PROPIEDAD INTELECTUAL QUE RESULTEN DEL USO DE ESTE PRODUCTO BAJO CONDICIONES DIFERENTES A LAS ESPECIFICADAS ANTERIORMENTE.

Condensación : Si traslada el reproductor o los discos de un lugar frío a otro cálido, por ejemplo mientras los transporta en invierno, espere unas dos horas para que adquieran la temperatura del nuevo lugar. Así evitará daños graves.

4. Discos

Maneje los discos con cuidado. Coloque los dedos en el borde o el agujero. Ponga los discos con la etiqueta hacia arriba (en el caso de discos de un solo lado). Limpie los discos con un paño suave, desde el centro hacia el borde. Guarde los discos en sus cajas y en posición vertical. Coloque el disco correctamente en bandeja utilizando el área de guía. No utilice sprays limpiadores, o disolventes si el disco está sucio. Limpie suavemente con un paño humedecido (sólo con agua) haciendo un movimiento circular, ya que de otro modo pueden producirse rayas que causarán ruidos durante la reproducción.

5. Pilas

La pila utilizada en este aparato contiene sustancias químicas que pueden dañar el medio ambiente.

No elimine las pilas en la corriente de residuos domésticos. Se recomienda que el cambio de pilas lo realice un técnico.

PRECAUCIÓN: EL USO DE CUALQUIER CONTROL, LOS PROCEDIMIENTOS CON EXCEPCIÓN DE ESPECIFICADO ADJUNTO ESPECIFICO EN ESTO PUEDE TENER COMO RESULTADO LA EXPOSICION PELIGROSA DE LA RADIACION.

pasos preliminares tabla de contenido

Accessorios

Mando a distancia

Pilas (AAA) para el mando a distancia

Manual del usuario

Cable de conexión de vídeo / audio

Los accesorios que no se suministran

1. Cable de componentes
2. Cable coaxial

Instalación de las pilas en el mando a distancia

1. Abra la tapa de las pilas situada en la parte trasera del mando a distancia.
2. Introduzca dos pilas AAA. Asegúrese de que las polaridades (+ y -) estén correctamente alineadas.
3. Cierre la tapa de las pilas.

Si el mando a distancia no funciona adecuadamente:

• Compruebe la polaridad + - de las pilas (pila seca)
• Compruebe si las pilas se han agotado.
• Compruebe si el sensor del mando a distancia está obstruido por algún tipo de obstáculo.
• Compruebe si hay alguna luz uorescente cerca

Precauciones....2

Características generales .....4

Tipo y características del disco .....5

Descripción 6

Manejo del mando a distancia .....8

Conexiones

Elección de una conexión .....9

Funciones Básicas

Reproducción de un disco 14

Funciones de búsqueda y salto de capítulo o pista 15

Función de pantalla 15

Uso del menú del disco y de títulos .....15

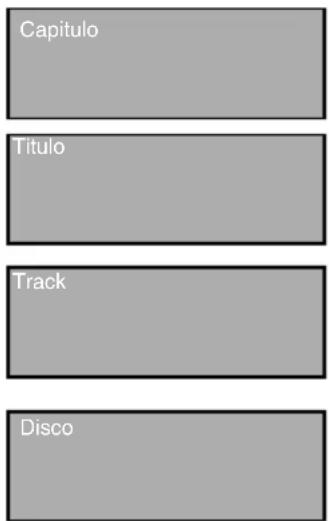

Repetición de la reproducción .....16

Reproducción lenta .....16

Funciones Avanzadas

Ajuste de la relación de altura / anchura (EZ View)....17

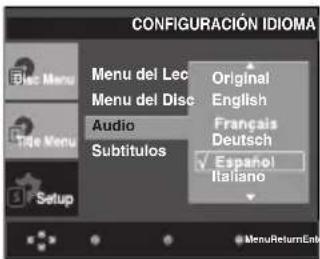

Selección del idioma del audio .....17

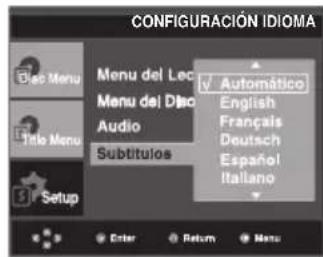

Selección del idioma de los subtítulos .....18

Selección del ángulo de la cámara .....18

Utilización de la función Bookmark (Marcador) 18

Utilización de la función de Zoom .....19

Menú de secuencias para MP3/WMA/ JPEG/

CD Audio 19

Selección de carpetas .....20

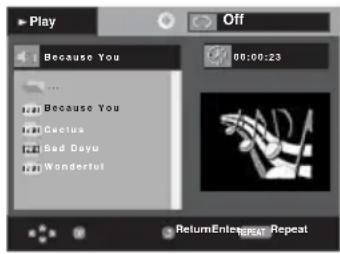

Reproducción de MP3/WMA/CD Audio ..... 20

Reproducción de archivos multimedia

utilizando la función Host USB .....21

Ripeo de CD 22

Reproducción de CD de imágenes .....23

Funciones de Karaoke

Funciones de Karaoke .....24

Modificación del menú Setup

(Configuración)

Como cambiar el menú Setup (Con guración)....25

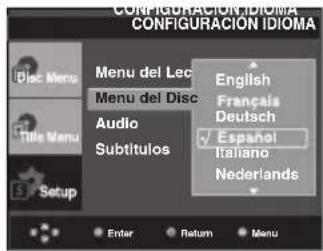

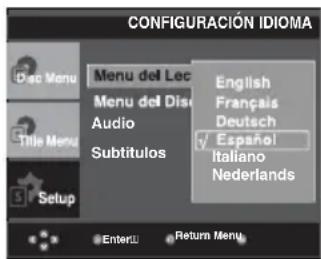

Con guración de las funciones de idioma ... 25

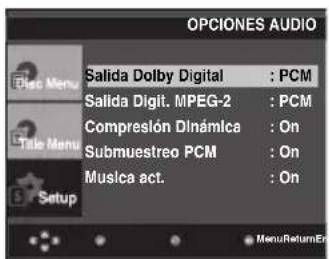

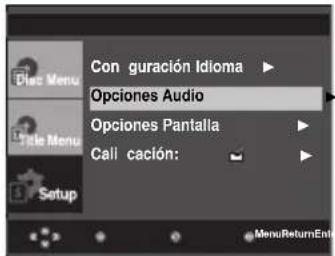

Con guración de las opciones de audio ..... 26

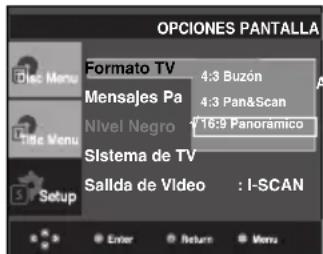

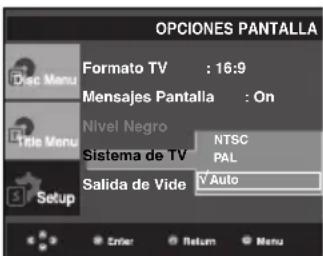

Con guración de las opciones de pantalla . . . 27

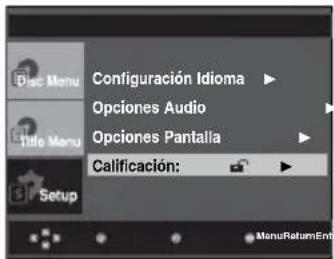

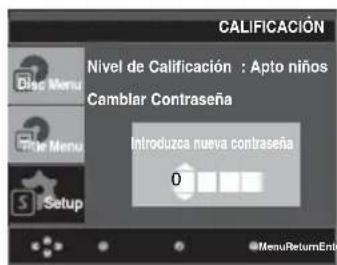

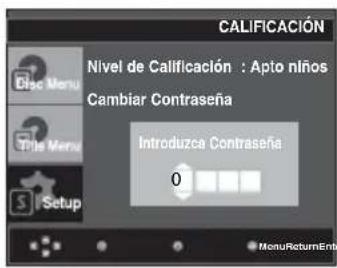

Con guración del control parental .....28

Referencia

Actualización del microprograma .....30

Resolución de problemas ....31

Especi caciones....32

Características generales

Excelente Sonido

El sistema Dolby Digital desarrollado por los laboratorios Dolby Digital proporciona una reproducción sonora clara como el cristal.

Pantalla

Pueden verse tanto imágenes normales como de pantalla panorámica (16:9).

Movimiento lento

Una escena importante puede verse en cámara lenta.

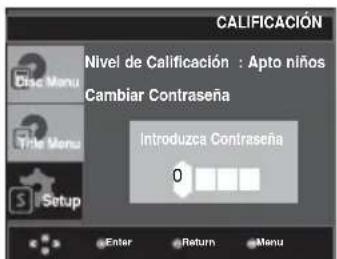

Control parental (DVD)

El control parental permite al usuario establecer el nivel necesario para evitar que los niños vean películas no adecuadas como las que contienen escenas violentas o para adultos, etc.

Varias funciones

Es posible seleccionar diversos idiomas (Audio / subtítulos) y ángulos de pantalla mientras disfruta de las películas.

Barrido progresivo

El barrido progresivo (Progressive scanning) crea una imagen mejorada con el doble de líneas de exploración que una imagen interlazada convencional.

EZ VIEW (DVD)

Easy View permite el ajuste de la imagen para que coincida con el tamaño de pantalla del TV (16:9 o 4:3).

Visor de fotografías digitales (JPEG)

Puede visualizar fotos digitales en su TV.

Repetición

Puede repetir una canción o una película pulsando simplemente el botón REPEAT.

MP3/WMA

Esta unidad puede reproducir discos que incluyan archivos MP3/WMA.

Ripeo de CD

Esta función le permite copiar archivos de audio desde el disco al dispositivo USB en formato MP3. (Sólo CD de audio (CD-DA))

Nota

- Discos que no se pueden reproducir en este reproductor:

- DVD-ROM - DVD-RAM

• CD-ROM
• CDV
• CDI - CVD
  • Super Audio CD (Excepto capa CD).
• Discos CDG de audio solamente, no gráficos.

- La capacidad de reproducción puede depen der de las condiciones de la grabación:

• DVD-R, +R
• CD-RW
• DVD+RW, -RW
• Quizás no pueda reproducir CD-R, CD-RW y DVD-R en todos los casos debido al tipo de disco o al estado de la grabación.

PROTECCIÓN DE COPIA

Muchos discos DVD están codificados con la protección de copia. Por esta razón, debe conectar sólo la salida de vídeo de DVD directamente al TV, no a un aparato de vídeo.

La conexión al aparato de vídeo puede causar la distorsión de la imagen proveniente de discos DVD con protección de copia.

Este producto incorpora tecnología de protección de copia, protegida por patentes estadounidenses y otros derechos de propiedad intelectual en posesión registrada de Macrovision Corporation y otros propietarios. El uso de esta tecnología de protección de copia debe ser autorizado por Macrovision Corporation y está destinado al uso doméstico y usos delimitados de reproducción exceptuando las expresas autorizaciones de Macrovision Corporation. La ingeniería inversa o desensamblaje están prohibidos.

SALIDAS DE BARRIDO PROGRESIVO (576p)

"SAMSUNG NOTIFICA QUE NO TODOS LOS TELEVISORES DE ALTA DEFINICIÓN SON COMPATIBLES CON ESTE PRODUCTO Y PUEDEN CAUSAR DISTORSIONES EN LA IMAGEN EN CASO DE PROBLEMAS EN LA IMAGEN EN BARRIDO PROGRESIVO DE 576, SE RECOMIENDA QUE EL USUARIO CONFIGURE EL REPRODUCTOR PARA LA SALIDA DE IMAGEN CON 'DEFINICIÓN ESTÁNDAR'. SI TUVIESE ALGUNA DUDA SOBRE LA COMPATIBILIDAD DEL EQUIPO CON ESTE MODELO 576p, PÓNGASE EN CONTACTO CON EL SERVICIO DE ATENCIÓN AL CLIENTE DE SAMSUNG."

Tipo y características del disco

Este reproductor de DVD puede reproducir los siguientes discos con sus logotipos correspondientes:

Tipo de disco (logotipos)	Tipos de grabación	Tamaño de disco	Tiempo máximo de reproducción	Características
DVD	Audio+Video	12 Cm	Disco de una cara de 240 min.Disco de dos caras de 480 min.	- El DVD contiene excelente sonido y vídeo gracias al sistema Dolby Digital y MPEG-2.- En el menú en pantalla pueden seleccionarse fácilmente varias funciones de pantalla y audio.
		8 Cm	Disco de una cara de 80 min.Disco de dos caras de 160 min.
VIDEO-CD	Audio+Video	12 Cm	74 min.	- Vídeo con sonido CD, calidad VHS y tecnología de compresión MPEG-1.
		8 Cm	20 min.
AUDIO-CD	Audio	12 Cm	74 min.	- Graba como señal digital con mejor calidad de sonido, menor distorsión y menor deterioro de la calidad con el tiempo.
		8 Cm	20 min.

Marcas de los discos

	Número regional de reproducción
	Sistema de emisión PALen GB, Francia,Alemania, etc.
	Disco Dolby Digital
	Disco estéreo
	Disco de audio digital
	Disco DTS
	Disco MP3

Sólo debe insertar un disco DVD.

La inserción de uno o más discos impedirá la reproducción y puede causar daños en el reproductor de DVD.

Número de región

Tanto el reproductor DVD como los discos tienen códigos por región. Estos códigos deben concordar para que el disco se reproduzca. De lo contrario, no se reproducirá.

El número regional de este aparato viene indicado en su panel trasero.

Descripción

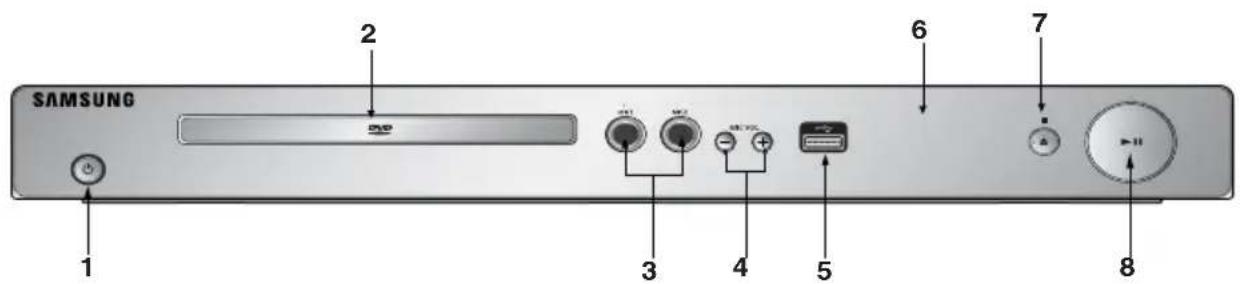

Controles del panel frontal

SAMSUNG 1 2 3 4 5 6 7 8

1. Botón POWER ON/OFF ( )

Enciende/apaga y se enciende/apaga el reproductor.

2. Bandeja De Disco

Aquí se introduce el disco

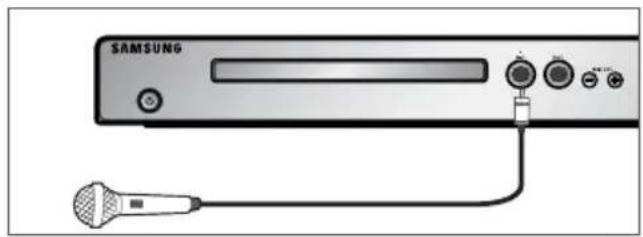

3. MIC 1/2

Se conecta el micrófono para las funciones de Karaoke.

4. VOLUMEN DEL MICRÓFONO

Se utiliza para ajustar el nivel de volumen del micrófono.

Utilice el botón pulsándolo.

5. Host USB

Permite conectar una cámara fotográfica digital, un reroductor MP3, un Memory Stick, un lector de tarjetas u otros dispositivos de almacenamiento extraíbles.

6. PANTALLA

Aquí aparecen los indicadores del funcionamiento.

7. Botón OPEN/CLOSE (▲/ PARADA ( ) ■

Se pulsa para abrir y cerrar la bandeja del disco y se detiene la reproducción.

8. Botón REPRODUCCIÓN/PAUSA ( )

Inicia o interrumpe la reproducción del disco.

Pantalla del panel frontal

8 8:8 8

Tiempo total de reproducción; muestra diversos mensajes relacionados con operaciones como REPRODUCIR, DETENER, CARGAR...

nodISC: No se ha cargado ningún disco.

OPEn: La bandeja del disco está abierta.

LOAD: El reproductor está cargando la información del disco.

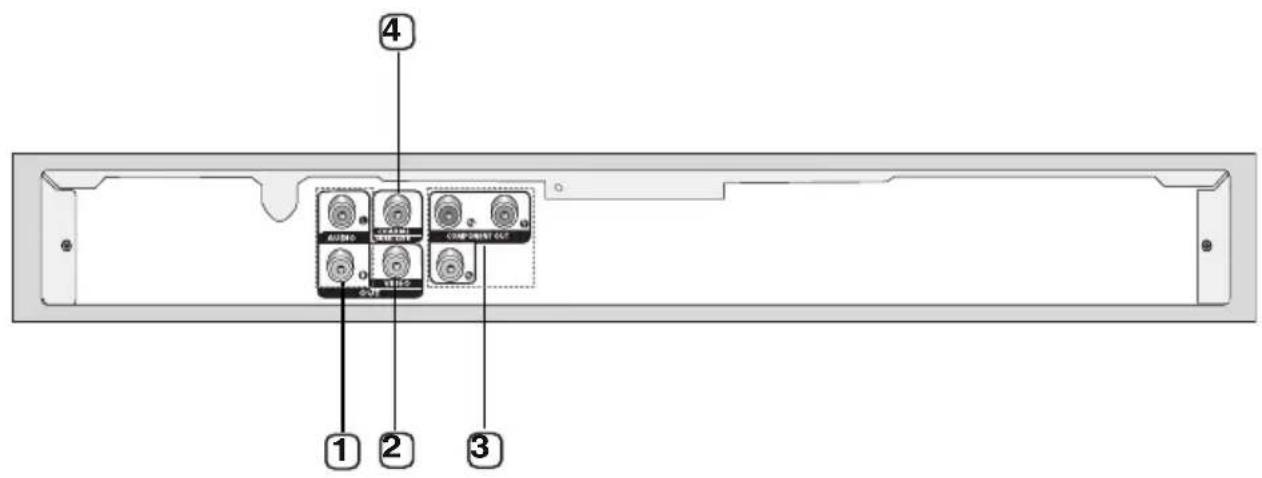

④ ① ② ③

1. TERMINALES DE SALIDA DE AUDIO

Conecte a los terminales de entrada de audio del televisor o del receptor de audio / vídeo.

2. TERMINAL DE SALIDA DE VÍDEO

- Use un cable de video para conectar al terminal de entrada de video del televisor.

3. ENCHUFES DE SALIDA DE VÍDEO DE COMPONENTES

• Utilice estos terminales si tiene una TV con tomas de entrada de vídeo de componentes. Estos terminales proveen P_R , P_B y Y.
• Si se selecciona la salida de vídeo de componentes (P-SCAN) en el menú Setup (Configuración),

funcionará el modo de barrido progresivo.

- Si se selecciona la salida de vídeo de componentes (I-SCAN) en el menú Setup (Configuración), funcionará el modo de barrido entrelazado.

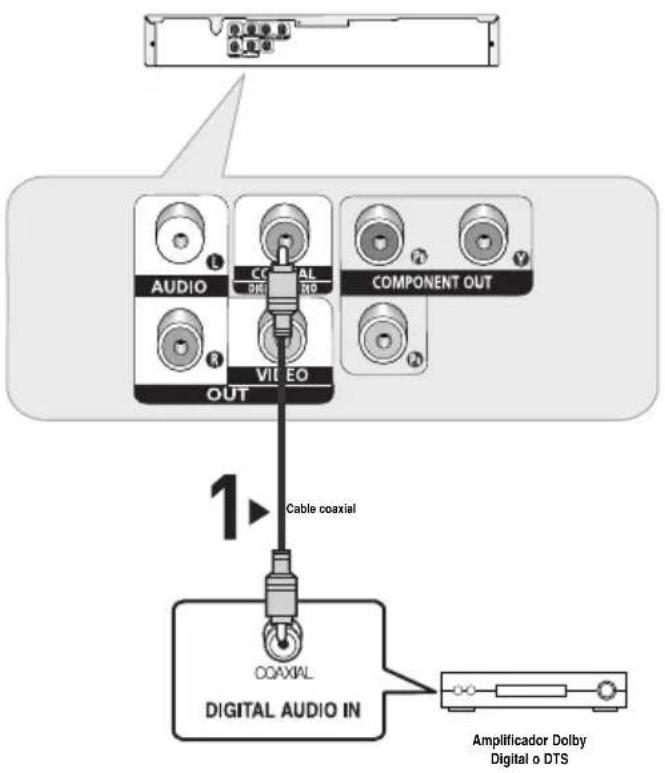

4. TERMINAL DE SALIDA DIGITAL DE AUDIO

• Utilice un cable digital coaxial para conectarlo a un receptor Dolby Digital compatible.
• Utilice un cable digital coaxial para conectar a un amplificador A/V que contiene el descodificador Dolby Digital, MPEG2 o DTS.

Nota

• Consulte el Manual del usuario del TV para averiguar si su TV admite el Barrido progresivo (P-SCAN). Si admite el Barrido progresivo, siga las instrucciones del Manual del usuario de su TV concernientes a la configuración del Barrido progresivo en el sistema de menús del TV.
• Consulte las páginas 27 \~ 28 para obtener más información acerca de cómo utilizar el menú Setup (Configuración).

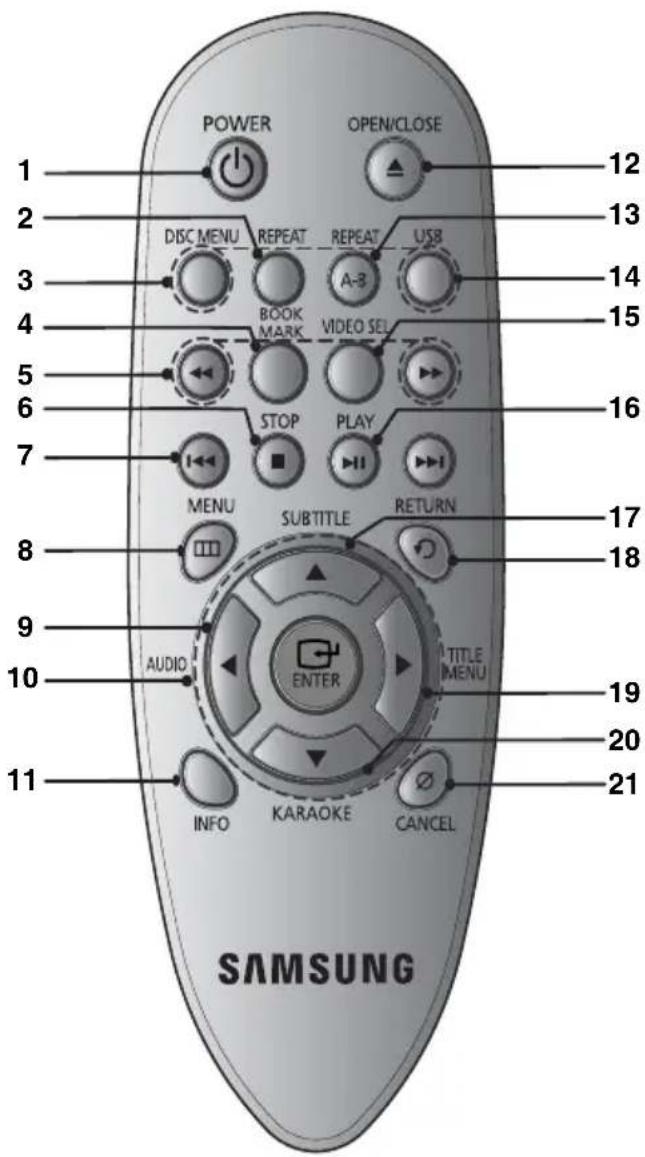

Manejo del mando a distancia

POWER OPEN/CLOSE 12 2 13 3 14 4 15 5 16 6 STOP PLAY 7 MENU SUBTITLE RETURN 8 17 18 9 AUDIO ENTER TITLE MENU 19 10 20 11 INFO KARAOKE CANCEL 21 SAMSUNG

1. Botón DVD POWER

Enciende o apaga el aparato.

2. Botón REPEAT

Permite repetir la reproducción de un título, un capítulo, una pista o un disco.

3. Botón DISC MENU (Menú del disco)

Hace aparecer el menú del disco.

4. Botón BOOKMARK

Busque rápidamente las secciones de marcador de un DVD.

5. Botones BUSCAR (◄◄/►►)

Permite buscar hacia adelante y hacia atrás en un disco.

6. Botón PARAR ()■

7. Botones SALTAR (◀◀/▶◀)

Se utiliza para saltar el título, un capítulo o una pista.

8. Botón MENU

Presenta en pantalla el menú del reproductor de DVD.

9. Botón AUDIO (◀)

Utilice este botón para acceder a diversas funciones de audio en un disco.

10. Botones ENTER/▲▼◀▶

Este botón funciona como conmutador.

11. Botón INFO (Información)

Muestra el modo del disco actual.

12. Botón OPEN/CLOSE (▲)

Se pulsa para abrir y cerrar la bandeja del disco.

13. Botón REPEAT A-B

Permitte repetir la reproducción del disco A-B.

14. Botón USB

15. Botón VIDEO SEL.

Selecciona el formato de salida de vídeo.

16. Botón REPRODUCIR/PAUSA (▶)

Inicia / interrumpe la reproducción del disco.

17. Botón SUBTITLE (▲)

18. Botón RETURN

Regresa al menú anterior.

19. Botones menú de títulos (▶)

Selecciona el formato de salida de vídeo.

20. Botón KARAOKE (▼)

Se usa para iniciar las funciones del Karaoke

21. Botón CANCEL

Se utiliza para retirar de la pantalla los menús y los mensajes de estado.

Elección de una conexión

A continuación se incluyen ejemplos de las conexiones comúnmente usadas para conectar el reproductor de DVD a un televisor o a otros equipos.

Antes de conectar el reproductor de DVD

• Apague siempre el reproductor de DVD, el TV y otros componentes antes de conectar o desconectar cualquier cable.
• Consulte el manual del usuario de los componentes (como un TV) adicionales que está conectando para obtener información adicional sobre componentes concretos.

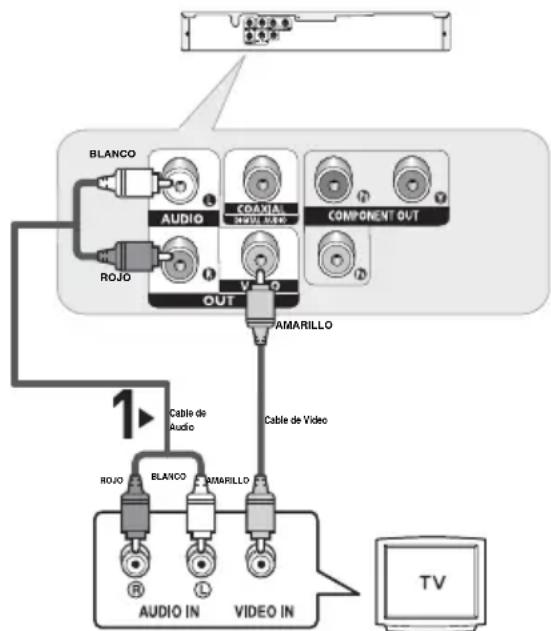

Conexión a un TV (vídeo)

1

Con los cables de vídeo / audio, conecte los terminales VIDEO (amarillo)/AUDIO (rojo y blanco) OUT de la parte trasera del reproductor de DVD a los terminales VIDEO (amarillo)/AUDIO (rojo y blanco) IN del TV.

2

Encienda el reproductor de DVD y el TV.

3

Pulse el selector de entrada del mando a distancia del TV hasta que la señal de Video del reproductor de DVD aparezca en la pantalla del TV.

Nota

• Pueden producirse ruidos si el cable de audio está demasiado cerca del cable de alimentación.

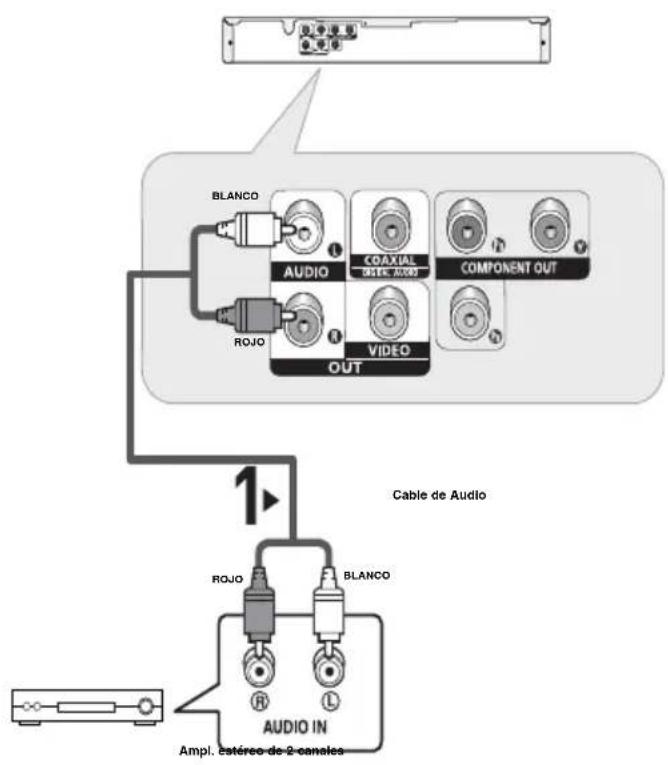

• Si desea conectar un amplificador, consulte la página de conexión del amplificador. (Consulte las páginas 12 to 13)
• El número y posición de los terminales puede variar dependiendo del equipo de TV. Consulte el manual del usuario del TV.
• Si existe un terminal de entrada de audio en el TV, conéctelo al terminal [AUDIO OUT][izquierda] (blanco) del reproductor de DVD.
• Si pulsa el botón VIDEO SEL. cuando el reproductor de DVD se encuentra en modo de parada o no hay ningún disco en la bandeja, el modo de salida de vídeo cambia en la siguiente secuencia: (I-SCAN → P-SCAN).

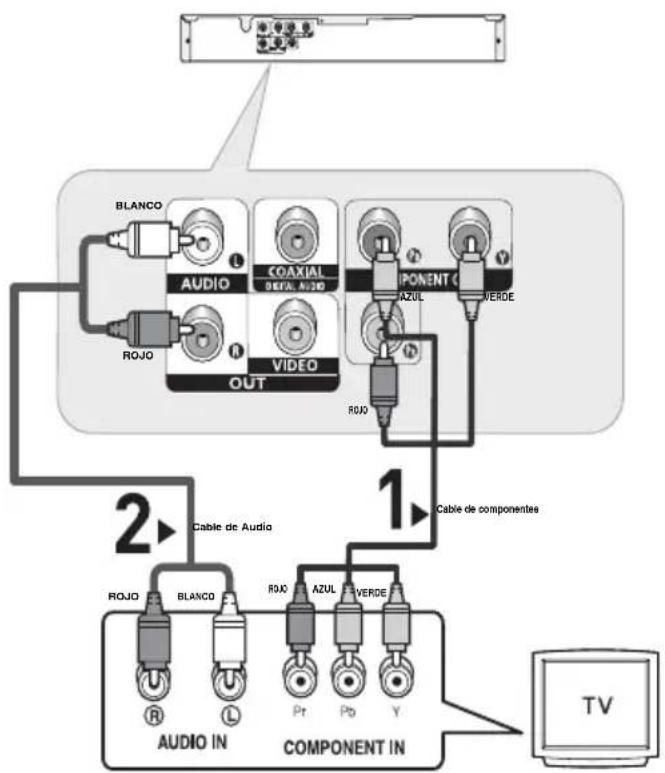

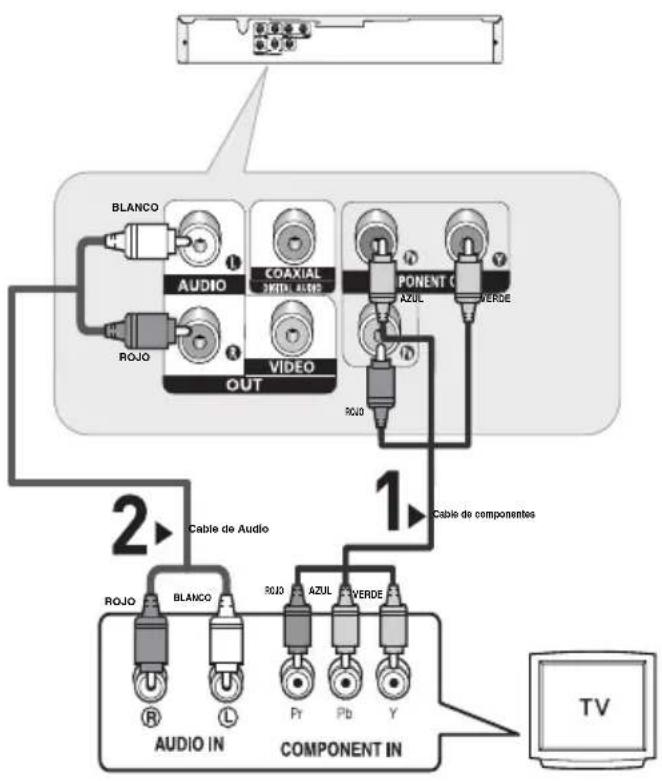

Conexión a un TV (Interlazado)

• Conexión al TV utilizando un cable de vídeo de componentes.
• Disfrutará de imágenes precisas de reproducción en color de gran calidad. El vídeo de componentes separa la imagen en señales en blanco y negro (Y), azul (PB), rojo (PR) para presentar imágenes claras y nítidas.

(Las señales de audio se transmiten a través de la salida de audio.)

1

Con los cables de vídeo de componentes, conecte el terminal de COMPONENT VIDEO OUT situado en la parte trasera del reproductor de DVD al terminal COMPONENT IN del TV.

2

Utilice los cables de audio, para conectar los terminales AUDIO (blanco y rojo) OUT situados en la parte posterior del reproductor de DVD con los terminales AUDIO (blanco y rojo) IN de su televisor.

Encienda el televisor y el reproductor de DVD.

3

Pulse el selector de entrada del mando a distancia del TV hasta que la señal de Component del reproductor de DVD aparezca en la pantalla del TV.

4

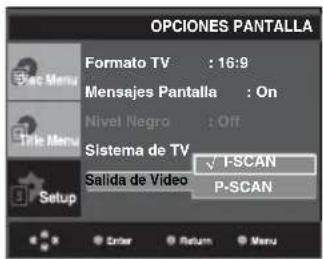

Defina la salida de video en Component (I-SCAN) en el menú Display Setup (Configurar pantalla).

(Consulte las páginas 27-28)

Puede utilizar el botón VIDEO SEL. para cambiar la modalidad Video Output (Salida de vídeo). (Consulte la página 9.)

Nota

• Si desea conectar un amplificador, consulte la página de conexión del amplificador. (Consulte las páginas 12 y 13.)
• El terminal de componentes del TV puede aparecer marcado con "R-Y, B-Y, Y" o "Cr, Cb, Y" en vez de "P_R, P_B, Y" dependiendo del fabricante. El número y posición de los terminales puede variar dependiendo del equipo de TV. Consulte el manual del usuario del TV.

Conexión a un TV (Progresivo)

1

Con los cables de vídeo de componentes, conecte el terminal de COMPONENT VIDEO OUT situado en la parte trasera del reproductor de DVD al terminal COMPONENT IN del TV.

2

Con los cables de audio, conecte los terminales AUDIO (rojo y blanco) OUT de la parte trasera del reproductor de DVD a los terminales AUDIO (rojo y blanco) IN del TV. Encienda el reproductor de DVD y el TV.

3

Pulse el selector de entrada del mando a distancia del TV hasta que la señal de Component del reproductor de DVD aparezca en la pantalla del TV.

4

Defina la salida de vídeo en Component (P-SCAN) en el menú Display Setup (Configurar pantalla). (Consulte las páginas 27-28) Puede utilizar el botón VIDEO SEL. para cambiar la modalidad Video Output (Salida de vídeo). (Consulte la página 9.)

Para ver la salida de vídeo progresiva:

• Consulte el Manual del usuario del TV para averiguar si su TV admite el Barrido progresivo. Si acepta el Barrido progresivo, siga el Manual del usuario de su TV en relación con la configuración del Barrido progresivo en el sistema de menús del TV.
• Dependiendo del TV, el método de conexión puede diferir al de la ilustración anterior.

Nota

- Qué es el barrido progresivo ("Progressive Scan")? El barrido progresivo tiene el doble de líneas de barrido que el método de salida de interlazado. El método de barrido progresivo puede proporcionar una calidad de imagen mejor y más clara.

Conexión a un sistema de audio (amplificador de 2 canales)

1

Con los cables de audio, conecte los terminales AUDIO (rojo y blanco) OUT de la parte trasera del reproductor de DVD a los terminales AUDIO (rojo y blanco) IN del amplificador.

2

Con los cables de señales de vídeo, conecte los terminales VIDEO, COMPONENT OUT de la parte trasera del reproductor de DVD al terminal VIDEO, COMPONENT IN del TV

3

Encienda el reproductor de DVD, el TV y el amplificador.

4

Pulse el botón de selección de entrada del amplificador para seleccionar la entrada externa para oír sonido en el reproductor de DVD.

Consulte el manual del usuario del amplificador para definir la entrada de audio del amplificador.

Nota

• Cuando encienda el amplificador, baje el volumen. Un sonido repentino alto podría dañar los altavoces y sus oídos.
• Configure el audio en la pantalla de menús conforme al amplificador. (Consulte las páginas 26-27)
• La posición de los terminales puede variar dependiendo del amplificador.
  Consulte el manual del usuario del amplificador.

Conexión a un sistema de audio (Amplificador Dolby Digital, MPEG2 o DTS)

1

Si se utiliza un cable coaxial, conecte el terminal DIGITAL AUDIO OUT (COAXIAL) de la parte trasera del reproductor de DVD al terminal DIGITAL AUDIO IN (COAXIAL) del amplificador..

2

Con los cables de señales de vídeo, conecte los terminales VIDEO, COMPONENT OUT de la parte trasera del reproductor de DVD al terminal VIDEO, COMPONENT IN del TV

3

Encienda el reproductor de DVD, el TV y el amplificador.

4

Pulse el botón de selección de entrada del amplificador para seleccionar la entrada externa para oír sonido en el reproductor de DVD.

Nota

• Cuando encienda el amplificador, baje el volumen. Un sonido repentino alto podría dañar los altavoces y sus oídos.
• Configure el audio en la pantalla de menús conforme al amplificador. (Consulte las página 26-27)
• La posición de los terminales puede variar dependiendo del amplificador.
  Consulte el manual del usuario del amplificador.

Reproducción de un disco

Antes de reproducir

• Encienda el TV y fijelo en la entrada de vídeo apropiada en el mando a distancia del TV.
• Si conectó un sistema de audio externo, enciéndalo y ajustelo en el canal de entrada de audio adecuado.

Después de encender el reproductor, cuando Ud. pulsa el botón DVD POWER, la siguiente imagen aparecerá.: Si Ud. desea seleccionar el idioma, pulse los botones de ▲/▼ y pulse el botón ENTER. (Esta imagen sólo aparece en la primera vez que Ud. encienda el reproductor.) Si no selecciona el idioma al principio, se perderán todos los valores de configuración del menú Setup.

Una vez que seleccione un idioma de menús, puede cambiarlo pulsando el botón ▶II en el panel frontal de la unidad durante más de 5 segundos sin que haya ningún disco en la unidad. A continuación, aparece de nuevo la ventana SELECT MENU LANGUAGE (Seleccionar idioma de menús), en la cual puede restablecer el idioma que prefiera.

SELECT MENU LANGUAGE English Français Deutsch Español Italiano Nederlands

Reproducción

1. Pulse el botón OPEN/CLOSE (▲ La bandeja se abre.
2. Introduzca el disco en la bandeja con el lado de la etique ta hacia arriba.

3. Pulse el botón REPRODUCIR/PAUSA (▶II) o OPEN/CLOSE (▲) para cerrar la bandeja del disco. Cuando detenga la reproducción del disco, el reproductor recuerda el lugar en el que se detuvo, con lo cualcuando pulse REPRODUCIR/PAUSA (▶II) de nuevo, sereiniciará a partir de donde se detuvo. (A menos que se retire el disco o pulse dos veces el botón PARAR (■)).

4. Para detener la reproducción.
   Pulse el botón PARAR (■) durante la reproducción.

5. Extracción del disco

Pulse el botón OPEN/CLOSE (▲).

1. Interrupción de la reproducción

Pulse el botón REPRODUCIR/PAUSA (▶II) del mando a distancia durante la reproducción.

• La pantalla se detiene y no hay sonido.
  Para reanudar la reproducción, pulse otra vez el botón REPRODUCIR/PAUSA (▶II).

• Reproducción de movimiento escalonado (excepto CD)

Pulse el botón SALTAR (▶) del mando a distancia durante la PAUSA.

• Cada vez que pulse el botón, aparecerá un nuevo fotograma.
• No se oye ningún sonido durante el modo STEP.
• Pulse el botón REPRODUCIR/PAUSA (▶II) para volver a la reproducción normal.

• Sólo puede ejecutar la reproducción con movimiento escalonado hacia adelante.

• Reproducción a cámara lenta

Pulse el botón BUSCAR («« / ») para selec cionar la velocidad de reproducción entre 1/2, 1/4y 1/8 de lo normal durante el modo PAUSA.

• No se oye ningún sonido durante el modo SLOW. Pulse el botón REPRODUCIR/PAUSA (▶) para.

- volver a la reproducción normal. La reproducción lenta hacia atrás no es factible.

Nota

• Si el reproductor se deja en modo de parada durante más de un minuto sin interacción alguna del usuario, se activa un salvapantallas. Pulse el botón REPRODUCIR/PAUSA (▶II) para volver a la reproducción normal.
• Si el reproductor se deja en el modo de parada durante más de 30 minutos, se apagará automáticamente a menos que.(Función de apagado automático).
• Si el reproductor permanece en el modo PAUSA durante 5 minutos, se detendrá.
• El icono (∅) indica una pulsación de botón no válida

Funciones de búsqueda y salto de capítulo o pista

Durante la reproducción, puede buscar rápidamente a través de un capítulo o pista o utilizar la función de salto para pasar a la siguiente selección.

Búsqueda en un capítulo o pista

Durante la reproducción, pulse el botón BUSCAR (◀◀ o ▶▶) del mando a distancia durante más de 1 segundo.

DVD	2X, 4X, 64X, 128X
VCD	4x, 8X
CD	2X, 4X, 8X

Nota

• La velocidad marcada en esta función puede ser diferente de la velocidad real de reproducción.
• No se oye ningún sonido durante el modo de búsqueda.(excepto CD)

Salto de pistas

Durante la reproducción, pulse el botón SALTAR (◀◀ o ▶◀).

• Cuando se reproduce un DVD y se pulsa el botón SALTAR (▶), se salta al capítulo siguiente. Si pulsa el botón SALTAR (i) se vuelve al principio del capítulo. Si pulsa una vez más, se desplazará al principio del capítulo anterior.
• Cuando se reproduce un VCD o un CD, si pulsa el botón SALTAR (▶), se salta a la pista siguiente. Si pulsa el botón SALTAR (✗) se vuelve al principio del capítulo. Si pulsa una vez más, se desplazará al principio del capítulo anterior.
• Cuando la longitud de la pista exceda los 15 minutos durante la reproducción de un VCD y se pulsa el botón (▶), salta al punto de 5 minutos más adelante. Si pulsa el botón(◀◀), salta 5 minutos hacia atrás.

Nota

Al reproducir un VCD es posible que no funcion la del menú del disco.

Función de pantalla

Durante la reproducción de un DVD/VCD

1. Durante la reproducción, pulse el botón INFO del mando a distancia.
2. Pulse los botones ▲/▼ para seleccionar el elemento deseado.
3. Al reproducir un VCD es posible que no funcion la del menú del disco.
4. Pulse los botones ◀/▶ para realizar la configuración deseada y pulse el botón ENTER.
5. Para hacer que desaparezca la pantalla, vuelva a presionar el botón CANCEL.

Nota

	Para acceder al título deseado cuando hay más de un título en el disco.Por ejemplo, si hay más de una película en un DVD, cada película será identificada.
	La mayoría de los discos DVD se graban en capítulos, de tal forma que puede encontrar fácilmente un pasaje específico (similares a las pistas en un CD de video).
	Permite la reproducción de la película a partir del momento deseado. Debe introducir el momento de inicio como referencia.La función de búsqueda de tiempo no funciona en algunos discos.
	Se refiere al idioma de la banda Sonora de la película. En el ejemplo, la banda sonora está en inglés en 5.1CH.Un disco DVD puede tener hasta ocho diferentes bandas sonoras.
	Se refiere a los idiomas de los subtítulos disponibles en el disco.Podrá escoger el idioma de los subtítulos o, si lo prefiere, desactivarlos para que no aparezcan en pantalla.Un disco DVD puede tener hasta 32 subtítulos diferentes.
	Para acceder a la función de Marcador,EZ View o Ángulo que desee.Algunos discos DVD tienen más funciones de ángulo de cualquier imagen.La función Bookmark le permite encontrar de forma rápida y sencilla una pista o un capítulo desde el DVD o VCD.La función EZ view se utiliza para cambiar la relación de altura/anchura en DVD.La función ZOOM se utiliza para amplía la imagen del DVD.

Uso del menú del disco y de títulos

Uso del menú del disco (DVD)

1. Con la unidad en modo de parada, pulse el botón MENU del mando a distancia.
2. Pulse los botones ▲/▼ hasta seleccionar Disc-Menu y pulse el botón ▶ o ENTER.

Pulsar ENTER para acceso al menu de disco

Nota

• Dependiendo del disco, es posible que el menú del disco no funcione.
• Puede también usar el menú del disco, usando el botón DISC MENU del mando a distancia.
• Al reproducir un VCD es posible que no funcione la del menú del disco.

Uso del menú de títulos (DVD)

1. Con la unidad en modo de parada, pulse el botón MENU del mando a distancia.
2. Pulse los botones ▲/▼ hasta seleccionar Title-Menu y pulse el botón ▶ o ENTER.

Pulsar ENTER para acceso al menu de título Disc Menu Title Menu Setup MenuReturnEn

Nota

• Dependiendo del disco, es posible que el menú de títulos no funcione.
• El menú de títulos aparecerá solamente si hay por lo menos dos títulos en el disco.

|Repetición de la reproducción

Repita la pista, capítulo, título actuales, sección seleccionada (A-B) o todo el disco.

Durante la reproducción de un DVD/VCD

1. Pulse los botones REPEAT para seleccionar Capítulo, Titule, Track, Disco o Repetir:Off.
   El DVD repite la reproducción por capítulo o título, el CD y el VCD repiten por disco o pista.
2. Capítulo : repite el capítulo que se está reproduciendo.
3. Titulo : repite el título que se está reproduciendo.
4. Track : repite la pista que se está reproduciendo.
5. Disco : repite el disco que se está reproduciendo.
6. Repetir : Off

Capítulo Título Track Disco

Repetir:Off

Utilización de la función A-B Repeat (Repetir A-B)

1. Pulse el botón REPEAT A-B en el punto en el que desea iniciar la repetición de la reproducción (A).

2. Pulse el botón REPEAT A-B en el punto en el que desea detener la repetición de la reproducción (B).

3. Para volver a la reproducción normal, pulse el botón REPEAT.

DVD/ VCD

Repetir:A-

Repetir:A-B

Repetir:Off

Nota

• A-B REPEAT (REPETIR A-B) no le permite fijar el punto (B) hasta que hayan transcurrido al menos 5 segundos de la reproducció después de haber fijado el punto (A).
• Según el disco, es posible que no funcione la función REPEAT.
• Al reproducir un VCD es posible que no funcione la del menú del disco.

|Reproducción lenta

Esta función permite reproducir lentamente escenas de deportes, danza, instrumentos musicales, etc., para poderlas estudiar con más detenimiento.

Al reproducir un DVD

1. Durante la reproducción, pulse el botón REPRODUCIR/PAUSA (▶II).

2. Mantenga pulsado el botón BUSCAR (◀◀ / ▶) para seleccionar la velocidad de reproducción entre 1/2, 1/4 y 1/8 de lo normal durante el modo PAUSA.

Ajuste de la relación de altura/anchura (EZ View)

Para reproducir usando la relación de altura/anchura (DVD)

1. Durante la reproducción, pulse el botón INFO del mando a distancia.
2. Pulse los botones ▲/▼ hasta seleccionar Shortcut.
3. Pulse los botones ◀/▶ hasta seleccionar EZ View, y pulse el botón ENTER.

- Cada vez que se presiona el botón ▶ de forma repetida, el tamaño de la pantalla cambia.

- El modo zoom de la pantalla funciona de manera diferente según el ajuste de la pantalla en el menú Display Setup (Configurar pantalla).

Si usa un TV 16:9

Para los discos grabados en formato 16:9

• Wide Screen (Pantalla Panorámica)
  Presenta el contenido del DVD en el formato 16:9 (relación de altura/anchura).
• Screen Fit (Ajuste Pantalla)

Las partes superior e inferior de la pantalla se eliminan. Si se reproduce un disco grabado en formato 2.35:1, las franjas negras en los extremos superior e inferior de la pantalla desaparecerán. La película se verá alargada verticalmente.

(Dependiendo del tipo de disco, las franjas negras pueden no desaparecer completamente.)

- Zoom Fit (Ajuste Zoom)

Los extremos superior, inferior, izquierdo y derecho de la pantalla se eliminan y la parte central de la pantalla se agranda.

Para los discos grabados en formato 4:3

- Normal Wide (ancho normal)

Presenta el contenido del DVD en el formato 16:9 (relación de altura/anchura). La película se verá alargada horizontalmente.

- Screen Fit (Ajuste Pantalla)

Los extremos superior e inferior de la pantalla se eliminan y aparece la pantalla completa. La película se verá alargada verticalmente.

- Zoom Fit (Ajuste Zoom)

Los extremos superior, inferior, izquierdo y derecho de la pantalla se eliminan y la parte central de la pantalla se agranda.

- Vertical Fit (Ajuste vertical)

Si un DVD grabado en formato 4:3 se ve en una TV de formato 16:9, aparecerán las franjas negras en los extremos izquierdo y derecho de la pantalla para evitar que la película se vea alargada horizontalmente.

Si usa un TV 4:3

Para los discos grabados en formato 16:9

• 4:3 Letter Box (Formato 4:3 Buzón)
  Presenta el contenido del DVD en el formato 16:9 (relación de altura / anchura). Aparecerán las franjas negras en las partes superior e inferior de la pantalla.
• 4:3 Pan&Scan (Formato 4:3 Pan&Scan)
  Los extremos izquierdo y derecho de la pantalla se eliminan y se ve la parte central de la pantalla 16:9.
• Screen Fit (Ajuste pantalla)
  Los extremos superior e inferior de la pantalla se eliminan y aparece la pantalla completa. La película se verá alargada verticalmente.
• Zoom Fit (Ajuste Zoom)

Los extremos superior, inferior, izquierdo y derecho de la pantalla se eliminan y la parte central de la pantalla se agranda.

Para los discos grabados en formato 4:3

• Wide Screen (Pantalla standard)
  Presenta el contenido del DVD en el formato 4:3 (relación de altura / anchura).
• Screen Fit (Ajuste pantalla)
  Los extremos superior e inferior de la pantalla se eliminan y aparece la pantalla completa. La película se verá alargada verticalmente.
• Zoom Fit (Ajuste Zoom)
  Los extremos superior, inferior, izquierdo y derecho de la pantalla se eliminan y la parte central de la pantalla se agranda.

Nota

Esta función puede actuar de formas diferentes dependiendodel tipo del disco.

Selección del idioma del audio

Puede seleccionar el idioma del audio deseado de forma rápida y sencilla con el botón AUDIO.

Uso del botón AUDIO (DVD/VCD)

1. Pulse el botón AUDIO / ◀. El sonido cambia cuando se pulsa el botón de forma repetida.
2. Los idiomas de audio se representan mediante abreviaturas

DVD

Al reproducir un VCD o CD, puede seleccionar entre Stereo (Estéreo), Right (Derecha) o Left (Izquierda).

VCD

Estereo AUDIO

1. Para eliminar el icono de AUDIO, pulse el botón CANCEL o RETURN.

Nota

• Esta función depende de los idiomas de audio codificados en el disco y puede que no esté operativa en algunos DVD.
• El disco del DVD puede contener hasta 8 idiomas de audio.
• Para que aparezca el mismo idioma de audio siempre que reproduzca un DVD, consulte "Utilización del idioma del audio" en la página 26.

Selección del idioma de los subtítulos

Puede seleccionar los subtítulos de forma rápida y sencilla con el botón SUBTITLE.

Utilización del botón SUBTITLE

1. Pulse el botón SUBTITLE / ▲.

El subtítulo cambia cuando se pulsa el botón varias veces. Los idiomas de los subtítilos se representan mediante abreviaturas.

DVD

1. Para eliminar el icono de SUBTITLE, pulse el botón CANCEL o RETURN.

Nota

• Esta función depende de los idiomas codificados en el disco y no estará operativa en todos los DVD.
• Un disco de DVD puede contener hasta 32 idiomas de subtítulos.
• Para que aparezca el mismo idioma de subtítulos siempre que reproduzca un DVD, consulte "Utilización del idioma de los subtítulos" en la página 26.

Selección del ángulo de la cámara

Cuando los DVD contienen múltiples ángulos de una escena concreta, puede utilizar la función ANGLE.

Utilización de la función

Si el disco contiene varios ángulos, la marca de ÁNGULO aparece en la pantalla.

1. Durante la reproducción de un disco DVD, pulse el botón INFO del mando a distancia.
2. Pulse los botones ▲/▼ hasta seleccionarShortcut
3. Pulse los botones ◀/▶ hasta seleccionar Ángulo y pulse el botón ENTER.

Shelf: Ángulo Enter

1. Pulse los botones ◀/▶ del mando a distancia para seleccionar el ángulo que desee.

Nota

Si el disco tiene un ángulo, esta prestación no funcionará. Actualmente, muy pocos discos disponen de ella.

Utilización de la función Bookmark (Marcador)

La función Bookmark (Marcador) le permite seleccionar partes concretas de un DVD o VCD de modo que pueda buscarlas rápidamente en próximas reproducciones.

Utilización de la función Bookmark (Marcador) (DVD/VCD)

1. Durante la reproducción, pulse el botón INFO del mando a distancia.
2. Pulse los botones ▲/▼ hasta seleccionar Shortcut.

DVD/VCD

Share Marcador (OK)

1. Pulse los botones ▲/▼ hasta seleccionar Marcador y pulse el botón ENTER.
2. Cuando llegue a la escena que desea marcar, pulse el botón ENTER. Pueden marcarse al mismo tiempo hasta tres escenas.

1 - - < > CANCEL

Nota

- Dependiendo del disco, puede que la función Bookmark (Marcador) no esté disponible.

Recuperación de una escena marcada

1\~3. Los primeros pasos son los mismos que para "Utilización de la función Bookmark (Marcador)" en la página 18-19.
4. - Pulse los botones ◀/▶ para seleccionar una escena marcada.

向 1 2 3 < > ▼ CANCEL

1. Pulse el botón REPRODUCIR/PAUSA (▶II) para saltar a la escena marcada.

Eliminación de un marcador

1\~3. Los primeros pasos son los mismos que para "Utilización de la función Bookmark (Marcador)" en la página 18-19.
4. Pulse los botones ◀/▶ para seleccionar el número de marcador que desea eliminar.
5. Pulse el botón CANCEL para eliminar un número de marcador.

Utilización de la función de Zoom

Utilización de la función ZOOM (DVD/VCD)

1. Durante el modo de reproducción o pausa, pulse el botón INFO del mando a distancia.
2. Pulse los botones ▲/▼ hasta seleccionar Shortcut.

3. Pulse los botones ◀/▶ hasta seleccionar Marcador y pulse el botón ENTER.

4. Durante la reproducción del DVD, pulse el botón ENTER para ampliar en 2X/4X/2X/ normal en ese orden.

5. Durante la reproducción del VCD, pulse el botón ENTER para ampliar en 2X/4X/2X/ normal en ese orden.

Menú de secuencias para MP3/WMA/JPEG/CD Audio

CD audio Los discos con MP3/WMA/JPEG/ contienen canciones e imágenes individuales que pueden organizarse en carpetas como se muestra a continuación.

De igual forma a cómo se hace en el ordenador para clasi car archivos en carpetas.

Abra la bandeja del disco.

Coloque el disco en la bandeja.

Cierre la bandeja.

La bandeja se cierra y aparece esta pantalla.

Parar Off 80:06:03 WMA JPEG MP3 Enter Return Menu

• : Nombre del archivo que se reproduce actualmente
• : Tiempo de reproducción actual.
• : Modo de reproducción actual: Existen 4 modos.
  Pueden seleccionarse en orden pulsando el botón

REPEAT.

• Off (Apagado): Reproducción normal
• Track (Pista): Repetir la pista actual.
• Folder (Carpeta): Repetir la carpeta actual.
• Random (Aleatorio): Los archivos del disco se reproducirán en orden aleatorio.

- MP3 : Icono de archivo MP3. - CD Icono de archivo

- : Icono de archivo - : Icono de carpeta WMA.

- JPG : Icono de archivo JPEG. - - : Icono de carpeta actual.

Selección de carpetas

La carpeta puede seleccionarse en modo de parada y de reproducción.
- Para seleccionar la carpeta principal

Pulse el botón RETURN para ir a la carpeta principal, o bien pulse los botones ▲/▼ para seleccionar “..” y pulse ENTER para ir a la carpeta principal.

- Para seleccionar la carpeta al mismo nivel

Pulse los botones ▲/▼ para seleccionar la carpeta deseada y pulse ENTER.

- Para seleccionar la subcarpeta

Pulse los botones ▲/▼ para seleccionar la carpeta deseada y pulse ENTER.

Reproducción de MP3/WMA/CD Audio

1. Abra la bandeja del disco. Coloque el disco en la bandeja. Cierre la bandeja.
2. Pulse los botones ▲/▼ para seleccionar un archi

- vo de canción. Pulse ENTER para empezar a reproducir el archivo de canción.

- Sólo se reproduce un tipo de archivo cuando un disco o una carpeta contiene archivos MP3 y WMA.

Play Because You 08:00:23 Because You Cactus Sad Dayu Wonderful ReturnEnter Repeat Repeat

Repetir y reproducción aleatoria

Pulse el botón REPEAT para cambiar el modo de reproducción. Existen 4 modos, como Off (Apagado), Track (Pista), Folder (Carpeta) y Random (Aleatorio).

• Off (Apagado): Reproducción normal
• Track (Pista): repite el archivo de canción actual.
• Folder (Carpeta): repite los archivos de canción que tienen la misma extensión en la carpeta actual.
• Random (Aleatorio): los archivos de canción que tienen la misma extensión en el disco se reproducirán en orden aleatorio.

Para reanudar la reproducción normal, pulse el botón CANCEL

Discos CD-R MP3/WMA

Cuando grabe archivos MP3 o WMA en el CD-R, tenga en cuenta lo siguiente:

• Sus archivos MP3/WMA deben tener el formato ISO 9660 o JOLIET.
  Los archivos MP3 de formato ISO 9660 y Joliet son compatibles con los DOS de Microsoft y Windows, y el Mac de Apple. Estos dos formatos son los más usados.
• Cuando asigne nombre a sus archivos MP3/WMA, no sobrepase los 8 caracteres, y defina ".mp3", ".wma" como la extensión del archivo.

Formato general del nombre: Título.mp3. o Título.wma.

Cuando escriba su título, asegúrese de utilizar un máximo de 8 caracteres, que no haya espacios en el nombre, y evite el uso de caracteres especiales como: (.,/,\=,+).

- Use una velocidad de transferencia de descompresión de al menos 128 Kbps al grabar archivos MP3.

La calidad del sonido en los archivos MP3 depende básicamente de la velocidad de compresión / descompresión que elija. Obtener una buena calidad de sonido para CD de audio requiere una velocidad de muestreo analógico/digital, que es la velocidad de conversión a formato MP3, de al menos 128 Kbps y hasta 160 Kbps.

Sin embargo, la elección de velocidades superiores, como 192 Kbps o más, pocas veces resulta en una mejor calidad de sonido. A la inversa, los archivos con velocidades de muestreo por debajo de 128 Kbps no se podrán reproducir bien.

- Utilice una velocidad de transferencia de descompresión de al menos 64 Kbps al grabar archivos WMA.

La calidad del sonido de los archivos WMA depende básicamente de la velocidad de compresión /descompresión que elija. Para obtener un CD de audio con buena calidad de sonido se requiere una velocidad de muestreo analógico / digital (conversión a formato WMA) mínima de 64 Kbps y máxima de 192 Kbps. De lo contrario, los archivos con velocidades de muestreo por debajo de 64 Kbps o por encima de 192 Kbps no se podrán reproducir bien.

- No intente grabar archivos MP3 protegidos por derechos de autor.

Ciertos archivos "seguros" están codificados y protegidos con códigos para evitar que se realicen copias ilegales. Estos archivos son de los tipos siguientes: Windows Media (marca registrada de Microsoft Inc) y SDMI (marca registrada de SDMI Foundation). Usted no puede copiar dichos archivos.

• Importante:
• Las recomendaciones anteriormente citadas no se pueden tomar como garantía de que el reproductor de DVD reproducirá grabaciones MP3, o como garantía de calidad de sonido buena. Debe tener en cuenta que ciertas tecnologías y métodos para la grabación de archivos MP3 en los CD-R no permiten una reproducción óptima de estos archivos en su reproductor de DVD (calidad de sonido degradada y, en algunos casos, imposibilidad del reproductor para leer los archivos).
• Esta unidad puede reproducir un máximo de 500 archivos y 500 carpetas por disco.

Reproducción de archivos multimedia utilizando la función Host USB

Puede disfrustar de los archivos multimedia como imágenes, películas y canciones guardadas en un reproductor MP3, en una memoria USB o una cámara digital con audio de calidad conectando el dispositivo d almacenamiento al puerto USB del reproductor de DVD.

Utilización de la función USB Host

1. Conecte el dispositivo USB al puerto USB de la parte frontal de la unidad.
2. Pulse el boton ▲/▼ para seleccionar la única partición desde USB y pulse el botón ENTER.

SAMSUNG

1. Pulse los botones ▲/▼ para seleccionar un archivo en USB.Pulse ENTER para abrir el archivo.

Parar Off 00:00:00 M WBA FWE0 MF3 Enter Return Menu

Nota

• Cada vez que se pulsa el botón USB del mando a distancia, aparece un marco de la selección del dispositivo USB.
• Aparece "USB" en la pantalla.
• Aparece la pantalla del menú USB en la pantalla de TV y se reproduce el archivo guardado.

Extracción segura de USB

Para evitar daños en la memoria almacenada en el dispositivo USB, realice una extracción segura antes de desconectar el cable USB.

• Pulse el botón PARAR (■).
• Retire el cable USB.

Salto adelante/atrás

Durante la reproducción, pulse el botón (◀) ▶▶.

• Cuando hay más de un archivo, si pulsa el botón se selecciona el archivo siguiente.
• Cuando hay más de un archivo, si pulsa el botón la selecciona el archivo anterior.

Reproducción rápida

Para reproducir el disco a una mayor velocidad, pulse (★) durante la reproducción .

• Cada vez que pulse el botón, la velocidad de reproducción cambiará de la siguiente forma:

$$ 2 x \rightarrow 4 x \rightarrow 8 x. $$

Dispositivos compatibles

1. Los dispositivos USB que admiten Almacenamiento en masa USB v1.0. (Los dispositivos USB que funcionan como un disco extraíble en Windows (2000 o posterior) sin la instalación de un controlador adicional.)
2. Reproductor de MP3: disco duro y reproductor MP3 tipo flash.
3. Cámara digital: cámaras que admiten Almacenamiento en masa USB v1.0.

- Cámaras que funcionan como un disco extraíble en Windows (2000 o posterior) sin la instalación de un controlador adicional.

1. Flash USB: Dispositivos que admiten USB2.0 o USB1.1.
2. Es posible que experimente una diferencia en la calidad de reproducción al conectar un dispositivo USB1.1.
3. Lector de tarjetas USB: Un lector de tarjeta USB de una ranura y un lector de tarjetas USB de varias ranuras

- Dependiendo del fabricante, es posible que no se admita el lector de tarjetas USB.

- Si instala múltiples dispositivos de memoria en un lector de varias tarjetas, es posible que experimente problemas.

1. Si utiliza un cable de prolongación USB, el dispositivo USB podría no reconocerse.

2. No se admite CBI (Control/Volcado/Interrupción).

3. No son compatibles las cámaras digitales que utilizan el protocolo PTP o que requieren la instalación de un programa adicional al conectarse a un PC.
4. No son compatibles dispositivos que utilicen el sistema de archivos NTFS.(Sólo es compatible el sistema de archivos FAT 16/32 (Tabla de asignación de archivos 16/32)).
5. Algunos reproductores MP3, al conectarse a este producto es posible que no funcionen dependiendo del tamaño del sector de su sistema de archivos.
6. La función USB HOST no es compatible si se conecta un producto que transfiere archivos multimedia mediante el programa específico de su fabricante.
7. No funciona con dispositivos MTP (Media Transfer Protocol) compatibles con Janus.
8. La función USB host de este producto no admite todos los dispositivos USB.

Ripeo de CD

Esta función le permite copiar archivos de audio desde el disco al dispositivo USB en formato MP3.

Abra la bandeja del disco.

Coloque el CD de audio (CD DA) en la bandeja y ciérrela.

Conecte el dispositivo USB al USB Host de la parte frontal del reproductor.

Aparecerá esta pantalla.

1. Con la unidad en modo de parada, pulse el botón ▶ para seleccionar el menú DEV (DIS) (dispositivo de almace namiento multimedia) y pulse el botón ENTER.

2. Pulse los botones ▲/▼ para seleccionar SELECT y, a continuación, pulse el botón ENTER para marcar los archivos que va a copiar.

3. Para quitar la marca de copia de todos los archivos, pulse de nuevo el botón ENTER (menú UNSELECT).

4. Si quiere marcar varios archivos para copiarlos, pulse el botón ◀ y, a continuación, pulse el botón ENTER en el archivo seleccionado.

Parar Off Disco DIS : - SELECCIONAR INCIAR

1. Pulse los botones ▲/▼ para seleccionar START (INICIAR) y, a continuación, pulse el botón ENTER.

Se inicia la copia de archivos.

- Para cancelar la copia en curso, pulse el botón CANCEL.

• Cuando se esté procesando el ripeo de CD, el reproductor entrará automáticamente en modo de reproducción.
• Sólo los discos CD de audio (CD DA) pueden ripearse.
• Durante el proceso de ripeo de CD, no utilice ni pulse otro botón excepto el botón CANCEL.

Reproducción de CD de imágenes

1. Seleccione la carpeta deseada.
2. Pulse los botones ▲/▼ para seleccionar un archivo de imá genes en el menú de secuencias y pulse el botón ENTER.
3. Pulse el botón INFO del mando a distancia.

Pulse los botones ◀/▶ para seleccionar el menú que desea ver y pulse el botón ENTER.

• Pulse el botón PARAR para volver al menú de secuencias.
• Al reproducir un CD de imágenes Kodak, la unidad mostrará la foto directamente, no el menú de secuencias.

Giro

: Cada vez que se pulse el botón ENTER, la imagen gira 90 grados hacia la izquierda.

Zoom

: Pulse los botones ▲/▼ para seleccionar la parte de la pantalla en la que desea aplicar el zoom. Pulse el botón ENTER. Cada vez que se pulsa el botón ENTER, la imagen se amplía hasta 2X.

Presentación

• : La unidad inicia el modo de presentación.

- Antes de iniciar la presentación, se debe fijar el intervalo de la presentación de imágenes. Pulse los botones ◀/▶ para seleccionar el icono que desea y pulse el botón ENTER.

• Las imágenes cambian automáticamente en un intervalo de unos 6 segundos.

• Las imágenes cambian automáticamente con un intervalo de 12 segundos.

• : Las imágenes cambian automáticamente con un intervalo de 18 segundos.

• En función del tamaño del archivo, cada intervalo entre imágenes puede ser diferente del intervalo definido.
• Si no pulsa ningún botón, la presentación se iniciará automáticamente en intervalos de 10 segundos de forma predeterminada.

Discos JPEG en CD-R

• Sólo podrán reproducirse archivos con las extensiones ".jpg" o ".JPG".
• Si el disco no está cerrado, llevará más tiempo iniciar la reproducción y no podrá reproducir todos los archivos grabados.
• Sólo podrán reproducirse discos CD-R con archivos JPEG en formato ISO 9660 o Joliet.
• El nombre del archivo JPEG no deberá contener más de 8 caracteres y no deberá incluir espacios en blanco ni caracteres especiales (. / = +).
• Sólo se podrán reproducir los discos multisesión que se hayan grabado consecutivamente. Si hay un segmento en blanco en el disco multisesión, el disco podrá ser reproducido sólo hasta el segmento en blanco.
• En un CD individual puede almacenarse un máximo de 500 imágenes.
• Sólo pueden reproducirse CD de imágenes Kodak.
• Al reproducir un CD de imágenes Kodak, sólo se reproducirán los archivos JPEG de las carpetas de imágenes.
• CD de imágenes Kodak: Los archivos JPEG de la carpeta de imágenes pueden reproducirse automáticamente.
• CD de imágenes Konica: Si desea ver la imagen, seleccione los archivos JPEG en el menú de secuencias.
• CD de imágenes Fuji: Si desea ver la imagen, seleccione los archivos JPEG en el menú de secuencias.
• CD de imágenes QSS: Es posible que la unidad no reproduzca CD de imágenes QSS.
• Si un disco contiene más de 500 archivos, sólo se podrán reproducir 500 archivos JPEG.
• Si un disco contiene más de 500 carpetas, sólo se podrán reproducir los archivos JPEG de 500 carpetas.

Funciones de Karaoke

Secuencia de funcionamiento.

1. Conecto los terminales de Salida de audio mez clada al TV o al amplificador.
2. Conecte el micrófono en la toma MIC. Cuando esté conectado un micrófono, se pueden utilizar las funciones de karaoke.

Volumen del micrófon/Control de tonos

1. Reproduzca el Disco de Karaoke que contiene las canciones deseadas.

- Pulse los botones KARAOKE para seleccionar Microfono ver y pulse el botones KARAOKE para seleccionar keycon.

1. Pulse los botones ◀/▶ para seleccionar el elemento deseado.

Microfono Keycon

Nota

• Si escuhca realimentación (chillidos o pitidos) mientras utiliza la función Karaoke, aleje el micrófono de los altavoces o baje el volumen del micrófono o el volumen del alvatoz.
• Al reproducir el disco MP3, WMA, DTS, LPCM y DVD AUDIO las funciones Karaoke no estarán operativas.
• Cuando está conectado el micrófono, la salida digital no funciona.

Cómo cambiar el menú Setup (Configuración)

El menú Setup (Configuración) le permite personalizar el reproductor de DVD pudiendo seleccionar diversas preferencias idiomáticas, configurar el nivel parental e incluso ajustar el reproductor al tipo la pantalla del televisor que tenga.

1. Con la unidad en modo de parada, pulse el botón MENU del mando a distancia. Pulse los botones ▲/▼ hasta seleccionar Setup y pulse el botón ▶ o ENTER.

Configuración Idioma Opciones Audio Opciones Pantalla Calificación : Setup MenuReturnEnt

① Configuración Idioma: Configuración del idioma.
② Opciones Audio: Configuración de las opciones del audio.
③ Opciones Pantalla: Configuración de las opciones de la pantalla.

Se utiliza para seleccionar el tipo de pantalla que desea ver y varias opciones de la pantalla.

④ Calificación: Ajuste del nivel parental.

La función le permite fijar niveles necesarios para evitar que los niños vean películas no adecuadas como las que contienen escenas violentas o para adultos.

1. Pulse los botones ▲/▼ para acceder a las diferentes funciones. Pulse el botón ▶ o ENTER para acceder a las subfunciones.
2. Para hacer que la pantalla de configuración desaparezca tras la configuración, pulse de nuevo el botón MENU.

Note

Dependiendo del disco, es posible que algunas selecciones del menú Setup (Configuración) no estén disponibles.

Configuración de las funciones de idioma

Si instala el idioma del menú del lector, menú del disco, audio y subtítulos, aparecerán automáticamente cada vez que vea una película.

Utilización del idioma del menú del reproductor

1. Con la unidad en modo de parada, pulse el botón MENU.
2. Pulse los botones ▲/▼ hasta seleccionar Setup y pulse el botón ▶ o ENTER.
3. Pulse los botones ▲/▼ hasta seleccionar Configuración Idioma y pulse el botón ▶ ENTER.
4. Pulse los botones ▲/▼ hasta seleccionar Menu del lector y pulse el botón ▶ o ENTER.
5. Pulse los botones ▲/▼ para seleccionar el idioma deseado y pulse el botón ▶ o ENTER.
6. Se selecciona el idioma y la pantalla vuelve al menú-Configuración Idioma.
7. Para hacer desaparecer el menú Configuración, pulse el botón MENU.

CONFIGURACIÓN IDIOMA Menu del Lec Menu del Dis Audio Subtitulos English Français Deutsch Español Italiano Nederlands EnterU Return Menu

Utilización del idioma del menú del disco

Esta función cambia el idioma sólo para el texto en la pantalla del menú del disco.

1. Con la unidad en modo de parada, pulse el botón MENU.
2. Pulse los botones ▲/▼ hasta seleccionar Setup y pulse el botón ▶ o ENTER.
3. Pulse los botones ▲/▼ hasta seleccionar Configuración Idioma y pulse el botón ▶ o ENTER.
4. Pulse los botones ▲/▼ hasta seleccionar Menu del disco y pulse el botón ▶ o ENTER.
5. Pulse los botones ▲/▼ para seleccionar el idioma deseado y pulse el botón ▶ o ENTER.
6. Si el idioma seleccionado no está registrado en el disco, se selecciona el-idioma original prerregistrado.
7. Se selecciona el idioma y la pantalla vuelve al menú Configuración Idioma.
8. Para hacer desaparecer el menú Configuración, pulse el botón MENU.

modifi catión del menu setup

CONFIGURACIÓN IDIOMA CONFIGURACIÓN IDIOMA Menu del Lec Menu del Disc Audio Subtitulos English Français Deutsch Español Italiano Nederlands Enter Return Menu

Utilización del idioma del audio

1. Con la unidad en modo de parada, pulse el botón MENU.
2. Pulse los botones ▲/▼ hasta seleccionar Setup y pulse el botón ▶ o ENTER.
3. Pulse los botones ▲/▼ hasta seleccionar Con guración Idioma y pulse el botón ▶ o ENTER.
4. Pulse los botones ▲/▼ hasta seleccionar Audio y pulse el botón ▶ o ENTER.

5. Pulse los botones ▲/▼ para seleccionar el idioma deseado y pulse el botón ▶ o ENTER. Seleccione "Original" si desea escuchar el idioma original en que el disco está grabado.

6. Si el idioma seleccionado no está registrado en el disco, se selecciona el idioma original prerregistrado.

7. Se selecciona el idioma y la pantalla vuelve al menú Con guración Idioma.
8. Para hacer desaparecer el menú Con guración, pulse el botón MENU.

CONFIGURACIÓN IDIOMA Menu del Lec Original English Français Deutsch Espanol Italiano Menu del Disc Audio Subtitulos Setup

Utilización del idioma de los subtítulos

1. Con la unidad en modo de parada, pulse el botón MENU.
2. Pulse los botones ▲/▼ hasta seleccionar Setup y pulse el botón ▶ o ENTER.
3. Pulse los botones ▲/▼ hasta seleccionar Con guración Idioma y pulse el botón ▶ o ENTER.
4. Pulse los botones ▲/▼ hasta seleccionar Subtitulos y pulse el botón ▶ o ENTER.

5. Pulse los botones ▲/▼ para seleccionar el idioma deseado y pulse el botón ▶ o ENTER.

6. Seleccione "Automatic" (Automático) si desea que el idioma de subtítulos sea el mismo que el idioma seleccionado para el idioma de audio.

7. Algunos discos no contendrán el idioma que seleccion como idioma inicial; en este caso, el disco se ajustará al idioma original.
8. Se selecciona el idioma y la pantalla vuelve al menú SETUP.
9. Para hacer desaparecer el menú Con guración, pulse el botón MENU.

CONFIGURACIÓN IDIOMA Menu del Lec Menu del Día Audio Subtitulos Automático English Français Deutsch Español Italiano Setup Enter Return Menu

Con guración de las opciones de audio

Las opciones de audio le permiten con gurar el dispositivo de audio y los ajustes de sonido dependiendo del sistema de audio en uso.

1. Con la unidad en modo de parada, pulse el botón MENU.
2. Pulse los botones ▲/▼ hasta seleccionar Setup y pulse el botón ▶ o ENTER.
3. Pulse los botones ▲/▼ hasta seleccionar Opciones Audio y pulse el botón ▶ o ENTER.
4. Pulse los botones ▲/▼ para seleccionar el elemen--to que desee y pulse el botón ▶ o ENTER.

- Para hacer desaparecer el menú Con guración, pulse el botón MENU.

Con guración Idioma Opciones Audio Opciones Pantalla Cali cación: MenuReturnEnt

OPCIONES AUDIO Salida Dolby Digital : PCM Salida Digit. MPEG-2 : PCM Compresión Dinámica : On Submuestreo PCM : On Musica act. : On Setup MenuReturnEr

① Salida Dolby Digital

• PCM : Se convierte en audio PCM(2 canales).
• Bitstream :Salida de Dolby Digital a través de la salida digital. Seleccione Bitstream al conectar a un decodi - cador de Dolby Digital.

② Salida Digit. MPEG-2

• PCM : Se convierte en audio PCM (2 canales).
• Bitstream : Se convierte en MPEG-2 Digital Bitstream (5.1CH). Seleccione Bitstream al utilizar la salida de audio digital.

③Compresión Dinámica

- On (Act.) : Para seleccionar la compresión dinámica.

- Off (Des.) : Para seleccionar el rango estándar.

④ Submuestreo PCM

- On (Act.) : Se selecciona cuando el ampli cador conectado al reproductor no es compatible con 96KHz. En este caso, las señales de 96 KHz se con vertirán en 48 KHZ.

- Off (Des.) : Se selecciona cuando el ampli cador conectado al reproductor es compatible con 96 KHz. En este caso, todas las señales saldrán sin cambios.

⑤ Música act.

- Para activar la música de inicio.

- Para desactivar la música de inicio.

Nota

- Cuando el muestreo descendente PCM está apagado

- Algunos discos sólo tienen salida de audio con muestreo descendente mediante salidas digitales.

- Para que desaparezca el menú de con guración, pulse el botón MENU. Incluso cuando PCM Down Sampling esté desactivado

- Algunos discos sólo tendrán salida de muestreo a través de las salud

Fabricado con licencia de Dolby Laboratories. "Dolby Digital" y el símbolo de D doble son mácas comerciales de Dolby Laboratories.

"DTS" y "DTS Digital Out" son marcas comerciales de Digital Theater Systems, Inc.

Con guración de las opciones de pantalla

Las opciones de pantalla le permiten de nir diversa funciones de audio del reproductor.

1. Con la unidad en modo de parada, pulse el botón MENU.

2. Pulse los botones ▲/▼ hasta seleccionar Setup y pulse el botón ▶ o ENTER.

3. Pulse los botones ▲/▼ hasta seleccionar Opciones Pantalla y pulse el botón ▶ o ENTER.

4. Pulse los botones ▲/▼ para seleccionar el elemento que desee y pulse el botón ▶ o ENTER.

Con guración Idioma Opciones Audio Opciones Pantalla Cali cación: MenuReturnEnt

① Formato TV

Dependiendo del tipo de televisión, se puede ajustar la con guración de la pantalla (relación altura/anchura).

- Formato 4:3 Buzón: Seleccione cuando Ud. desee ver los suministros totales del DVD de la pantalla de ratio 16:9, aunque tenga Ud. un TV con una pantalla de ratio 4:3. La parte superior e inferior de la imagen serán negras.

- Formato 4:3 Pan&Scan: Seleccione esto para los televisores de tamaño convencional. (Los lados extremos de la imagen se suprimirán.)

- Formato 16:9 Panorámico: Puede ver la imagen total de 16:9 en su televisor panorámico.

OPCIONES PANTALLA Formato TV 4:3 Buzón Mensajes Pa 4:3 Pan&Scan Nivel Negro 16:9 Panorámico Sistema de TV Sallda de Video : I-SCAN Setup Enter Return Menu

② Mensajes Pantalla

Se utiliza para activar y desactivar la aparición de mensajes en pantalla.

③ Nivel Negro

Ajuste el brillo de la pantalla.

(On (Act.) u Off (Des.)) No funciona en modo PAL & Progresiva.

④ Sistema de TV

• Disco NTSC: En caso de utilizar disco NTSC
• Si su sistema de TV sólo tiene entrada de vídeo PAL, debe elegir "PAL". Si elige "PAL", el formato de salida entrelazado es la salida PAL 60 Hz.
• Si su sistema de TV sólo tiene entrada NTSC, debe elegir "Salida NTSC".
• Disco PAL: En caso de utilizar disco PAL
• Si su sistema de TV sólo tiene entrada de vídeo NTSC, debe elegir "Salida NTSC".
• Si su sistema de TV sólo tiene entrada PAL, debe elegir "Salida PAL".
• Auto

OPCIONES PANTALLA Doc Menu Formato TV : 16:9 Mensajes Pantalla : On Title Menu Nivel Negro Sistema de TV NTSC PAL Salida de Vide ✓ Auto Setup Enter Return Menu

Nota

- La salida de TV no mostrará ningún color de imagen si el ajuste del menú de con guración del Reproductor de DVD no sigue la tabla del sistema de TV como se muestra anteriormente.

modifi catión del menu setup

⑤ Salida de Vídeo

Seleccione Salida de vídeo.

• I-SCAN (Componente): Selecciónelo cuando quiera utilizar Component Interlace Out.
• P-SCAN (Componente): Selecciónelo cuando quiera utilizar Component Progressive Out.
• Si usted presiona el botón de VÍDEO SEL., el modo de salida de video se cambia en secuencia regular en ningún modo del disco. (I-SCAN→P-SCAN).

OPCIONES PANTALLA Formato TV : 16:9 Mensajes Pantalla : On Nivel Negro : Off Sistema de TV ✓ I-SCAN Salida de Video P-SCAN Setup Enter Return Menu

• Consulte el Manual del usuario del TV para averiguar si su TV admite el Barrido progresivo. Si acepta el Barrido progresivo, siga el Manual del usuario de su TV en relación con la configuración del Barrido progresivo en el sistema de menús del TV.
• Si Video Output (Salida de vídeo) se define de forma incorrecta, la pantalla puede bloquearse.

Configuración del control parental

La función de control parental está disponible junto con los DVD que han sido asignados al nivel. Esta función le ayuda a controlar los tipos de DVD que su familia ve. Hay hasta 8 niveles de calificación en un disco.

Configuración del nivel de clasificación

1. Con la unidad en modo de parada, pulse el botón MENU.
2. Pulse los botones ▲/▼ hasta seleccionar Setup y pulse el botón ▶ o ENTER.

Configuración Idioma Opciones Audio Opciones Pantalla Calificación: Setup

1. Pulse los botones ▲/▼ hasta seleccionar Calificación y pulse el botón ▶ o ENTER.

28\_modifi cación del menú setup

Dis Menu Configuración Idioma Opciones Audio Opciones Pantalla Calificación: Setup MenuReturnEnt

1. Pulse los botones ▲/▼ hasta seleccionar Nivel de Calificación y pulse el botón ▶ o ENTER.

CALIFICACIÓN Nivel de Calificación : Apto niños Cambiar Contraseña Dos Menu Title Menu Setup MenuReturnEnt

1. Introduzca la contraseña.

2. De forma predeterminada, la contraseña está definida en 0000.

3. Pulse los botones ▲/▼, y pulse el botón ENTER.
4. Cambie la contraseña 0000 para activar la función de control paterno.

CALIFICACIÓN Nivel de Calificación : Apto niños Cambiar Contraseña Introduzca Contraseña 0 Enter Return Menu

1. Pulse los botones ▲/▼ para seleccionar el nivel de clasificación que desea y pulse el botón ▶ o ENTER. -ej.) Configuración en Apto Niños.

CALIFICACIÓN Nivel de Calificati Apto niños Cambiar Contrase Nivel 2 Nivel 3 Nivel 4 Nivel 5 Nivel 6 Setup Error Return Menu

Nota

• Para hacer desaparecer el menú Configuración, pulse el botón MENU.
• Por ejemplo, si selecciona hasta el Nivel 6, los discos que contengan el nivel 7 u 8 no se repro ducirán.

Cambio de contraseña

1. Con la unidad en modo de parada, pulse el botón MENU.
2. Pulse los botones ▲/▼ hasta seleccionar Setup y pulse el botón ▶ o ENTER.

Configuración Idioma Opciones Audio Opciones Pantalla Callificación :

1. Pulse los botones ▲/▼ hasta seleccionar Calificación y pulse el botón ▶ o ENTER. Aparece la pantalla Enter Password (Introducir contraseña). Introduzca la con traseña.

Configuración Idloma Opciones Audio Opciones Pantalla Calificación :

1. Pulse los botones ▲/▼ hasta seleccionar Cambiar Contraseña y pulse el botón ▶ o ENTER. Introduzca la contraseña.

CALIFICACIÓN Nivel de Calificación : Apto niños Cambiar Contrasena Bloc Menu Tide Menu Setup MenuReturnEnto

CALIFICACIÓN Nivel de Calificación : Apto niños Cambiar Contraseña Introduzca Contraseña 0 MenuReturnEnts

CALIFICACIÓN Nivel de Calificación : Apto niños Camblar Contraseña Introduzca nueva contraseña 0 MenuReturnEntio

Nota

Si ha olvidado la contraseña, consulte la sección "Olvido de contraseña" en la guía de resolución de problemas.

Actualización del microprograma

Introducción

Samsung normalmente ofrecerá soporte de actualización de software para mejorar al máximo el rendimiento de esta unidad mediante el sitio de Internet de Samsung (www.samsung.com).

Las mejoras dependen del software de actualización que esté utilizando y del software que contenía el reproductor de DVD antes de la actualización.

Como crear un disco de actualización

Escriba el archivo descargado en un disco CD-R o CD-RW virgen siguiendo estas pautas:

1. Debe descargar un archivo nuevo a través Centro de descargas del sitio de Internet de Samsung (www.samsung.com).
2. Grabe el archivo en el disco utilizando la grabadora del ordenador.

Nota

• Nivel ISO de CD-ROM del sistema de archivos
• Conjunto de caracteres ISO 9660
• Finalizado, sesión única
• Velocidad de grabación baja

Procedimiento de actualización

1. Abra la bandeja del disco.Coloque el disco en la bandeja. Cierre la bandeja. Aparecerá la pantalla de actualizaciones de software firmware.

Firmware upgrade Old Version : 090123.R2.B.P490K2XEG New Version : 090131.R4.B.P490K2XEG Cancel Total

"Firmware upgrade" aparecerá en la pantalla

1. Pulse los botones ◀/▶ hasta seleccionar Total y pulse el botón ENTER.

2. Hacia la mitad de la grabación, la bandeja se abrirá automáticamente. Tras extraer el disco, espere 2 minutos aproximadamente.

3. Si la unidad se actualizó correctamente, se apagará y se encenderá tras cerrar la bandeja automáticamente. Cuando se encienda la unidad, aparecerá esta pantalla.
4. Cuando la unidad se enciende aparece la pantalla.

Se inicia la actualización del microprograma

1. Pulse los botones ▲/▼ y pulse el botón ENTER para seleccionar el idioma deseado.

SELECT MENU LANGUAGE English Français Deutsch Español Italiano Nederlands

Nota

• Si no aparece "Select Menu Language", póngase en contacto con "Samsung Service Center".
• No pulse ningún botón ni desenchufe el cable de alimentación durante la actualización.
• Quizá cambie el procedimiento de actualización; consulte el sitio web (www.samsung.com).

Resolución de problemas

Antes de solicitar ayuda al servicio técnico (Resolución de problemas), compruebe lo siguiente.

Problema Posible	solución Página
No funciona el mando a distancia.	Compruebe las pilas del mando a distancia. Puede que haya que cambiarlas.Utilice el mando a distancia a una distancia de no más de 6 m.Saque las pilas y mantenga pulsadas uno o más botones durante unos minutos para vaciar el microprocesador del mando a distancia. Cargue las pilas de nuevo y pruébelo otra vez.	P3
El disco no reproduce.	Asegúrese de que el disco sea puesto con la etiqueta hacia arriba.Cheque el número de región del disco.	P5
Aparece el icono en la pantalla.	Esta característica o función no puede completarse esta vez porque:El software del DVD la restringe.El software del DVD no admite la función (ej. ángulos).Esta característica no está disponible esta vez.Ha introducido el número de un título o capítcapítulo o el tiempo de búsqueda que está fuera del rango.
No aparece el menú.	Asegúrese de que el disco contenga un menú.
El modo de reproducción es distinto de los ajustes del menú Setup (Configuración).	Puede que algunas de las funciones seleccionadas en el menú Setup (Configuración) no funcionen si el disco no está codificado con estas funciones.	P25~29
El formato de pantalla no puede cambiarse.	El formato de pantalla es fijo en sus DVD.	P27~28
No hay audio.	Asegúrese de haber seleccionado la salida Dolby Digital correcta en el menú de Audio Options (Opciones de audio)	P26~27
La pantalla está bloqueada	Pulse el botón ▶II durante más de 5 segundos sin ningún disco en su interior.Todos los ajustes volverán a los ajustes de fábrica.	P14
Olvido de la cotraseña	Pulse el botón ▶II durante más de 5 segundos sin ningún disco en su interior.Todos los ajustes, incluida la contraseña, volverán a los ajustes de fábrica. No utilice esta opción a menos que sea absolutamente necesaria.	P28
Si experimenta otros problemas.	Diríjase a los contenidos del manual de instrucciones que contiene las explicaciones referentes al problema y siga el procedimiento una vez más.Si no puede solucionar el problema, contacte su servicio técnico autorizado más cercano.
La imagen tiene interferencias o aparece distorsionada.	Asegúrese de que el disco no esté sucio o rayado.Limpie el disco.	P2

Especi caciones

Generales	Alimentación AC 110~240V	50/60 Hz
	Consumo energético 8 W
	Peso	1.6 Kg
	Dimensiones	430mm (An) X 203.mm (Pr) X 37 mm (Al)
	Tolerancia Térmica +5°C to +35°C
	Tolerancia a la humedad 10 % to 75 %
Discos	DVD(DISCO VERSATIL DIGITAL)	Velocidad de lectura: 3,49 ~ 4,06 m/seg.Tiempo aprox. reprod.(una cara, una capa): 135 min.
	CD : 12Cm(DISCO COMPACTO)	Velocidad de lectura: 4,8 ~ 5,6 m/seg.Tiempo máx. de reproducción: 74 min.
	CD : 8Cm(DISCO COMPACTO)	Velocidad de lectura: 4,8 ~ 5,6 m/seg.Tiempo máx. de reproducción: 20 min.
	VCD : 12Cm	Velocidad de lectura: 4,8 ~ 5,6 m/seg.Tiempo máx. de reproducción: 74 min. (Vídeo + Audio)
Salida de vídeo	Vídeo compuesto 1 canal: 1,0 Vp-p (75 Ω de carga)
	Vídeo de componentes	Y : 1.0 Vp-p (75 Ω de carga)Pr : 0.70 Vp-p (75 Ω de carga)Pb : 0.70 Vp-p (75 Ω de carga)
Salida de audio	*Máximo Nivel de Salida 2 Vrms
	*Respuesta frecuencia	20 Hz a 20 kHz
	De Salida Digital De Audio Terminal coaxial (S/PDIF)

*: Especi cación nominal

Nota

• Samsung Electronics S.A. se reserva los derechos para cambiar las especi caciones sin previo aviso.
• El peso y las dimensiones son aproximados.

Contacte con SAMSUNG WORLD WIDE

Si tiene alguna pregunta o comentario referente a nuestros productos, por favor contacte con nuestro Servicio de Atención al Cliente.

Región País Centro de atención al cliente 📞 Sitio Web
North America	CANADA 1-800-SAMSUNG(726-7864) www.samsung.com/ca
	MEXICO 01-800-SAMSUNG(726-7864) www.samsung.com/mx
	U.S.A 1-800-SAMSUNG(726-7864) www.samsung.com/us
Latin America	ARGENTINE 0800-333-3733 www.samsung.com/ar
	BRAZIL 0800-124-421, 4004-0000 www.samsung.com/br
	CHILE 800-SAMSUNG(726-7864) www.samsung.com/cl
	NICARAGUA 00-1800-5077267 www.samsung.com/latin
	HONDURAS	800-7919267	www.sams
	COSTA RICA 0-800-507-7267 www.samsung.com/latin
	ECUADOR 1-800-10-7267	www.samsung.com/latin
	EL SALVADOR	800-6225	www.samsung.com/latin
	GUATEMALA	1-800-299-0013 www.samsung.com/latin
	JAMAICA	1-800-234-7267 www.samsung.com/latin
	PANAMA	800-7267	www.samsung.com/latin
	PUERTO RICO	1-800-682-3180 www.samsung.com/latin
	REP. DOMINICA	1-800-751-2676 www.samsung.com/latin
	TRINIDAD & TOBAGO	1-800-SAMSUNG(726-7864) www.samsung.com/latin
	VENEZUELA 0-800-100-5303 www.samsung.com/latin
	COLOMBIA	01-8000112112	www.samsung.com.co
Europe	BELGIUM	02 201 2418	www.samsung.com/be
	CZECH REPUBLIC	800-726-786 (800 - SAMSUNG)	www.samsung.com/cz
	DENMARK	70 70 19 70	www.samsung.com/dk
	FINLAND	030-6227 515	www.samsung.com/fi
	FRANCE	3260 SAMSUNG (€ 0,15/Min)08 25 08 65 65 (€ 0,15/Min)	www.samsung.com/fr
	GERMANY	01805 - SAMSUNG(726-7864 € 0,14/Min)	www.samsung.de
	HUNGARY	06-80-SAMSUNG(726-7864) www.samsung.com/hu
	ITALIA 800-SAMSUNG(726-7864) www.samsung.com/it
	LUXEMBURG 02 261 03 710	www.samsung.com/lu
	NETHERLANDS	0900-SAMSUNG (726-7864 € 0,10/Min)	www.samsung.com/nl
	NORWAY	815-56 480	www.samsung.com/no
	POLAND	0 801 801 881, 022-607-93-33	www.samsung.com/pl
	PORTUGAL	80820-SAMSUNG(726-7864)	www.samsung.com/pt
	SLOVAKIA	0800-SAMSUNG(726-7864)	www.samsung.com/sk
	SPAIN	902-1-SAMSUNG(72678)	www.samsung.com/es
	SWEDEN	0771-400 200	www.samsung.com/se
	U.K	0845 SAMSUNG (7267864)	www.samsung.com/uk
	EIRE	0818 717 100	www.samsung.com/ie
	AUSTRIA	0800-SAMSUNG(726-7864)	www.samsung.com/at
	SWITZERLAND	0800-SAMSUNG(726-7864)	www.samsung.com/ch
CIS	RUSSIA	8-800-555-55-55	www.samsung.ru
	KAZAKHSTAN	8-10-800-500-55-500	www.samsung.com/kz_ru
	UZBEKISTAN	8-10-800-500-55-500	www.samsung.com/kz_ru
	KYRGYZSTAN	00-800-500-55-500
	TADJIKISTAN 8-10-800-500-55-500
	UKRAINE	8-800-502-0000 www.samsung.ua
	LITHUANIA	8-800-77777	www.samsung.lt
	LATVIA	8000-7267	www.samsung.com/lv
	ESTONIA	800-7267	www.samsung.ee
Asia Pacific	AUSTRALIA	1300 362 603	www.samsung.com/au
	NEW ZEALAND	0800 SAMSUNG (0800 726 786)	www.samsung.com/nz
	CHINA	800-810-5858, 400-810-5858, 010-6475 1880	www.samsung.com/cn
	HONG KONG 3698-4698	www.samsung.com/hk
	INDIA 3030 8282, 1800 110011, 1-800-3000-8282 www.samsung.com/in
	INDONESIA	0800-112-8888 www.samsung.com/id
	JAPAN	0120-327-527	www.samsung.com/jp
	MALAYSIA	1800-88-9999	www.samsung.com/my
	PHILIPPINES 1800-10-SAMSUNG(726-7864) www.samsung.com/ph
	SINGAPORE	1800-SAMSUNG(726-7864)	www.samsung.com/sg
	THAILAND 1800-29-3232, 02-689-3232 www.samsung.com/th
	TAIWAN 0800-329-999	www.samsung.com/tw
	VIETNAM	1 800 588 889	www.samsung.com/vn
Middle East & Africa	TURKEY	444 77 11	www.samsung.com/tr
	SOUTH AFRICA	0860-SAMSUNG(726-7864)	www.samsung.com/za
	U.A.E 800-SAMSUNG (726-7864), 8000-4726 www.samsung.com/ae

ung.com/lati

Memo

Memo

SAMSUNG
