MANUAL DE USUARIO Punch P163C Rockford Fosgate

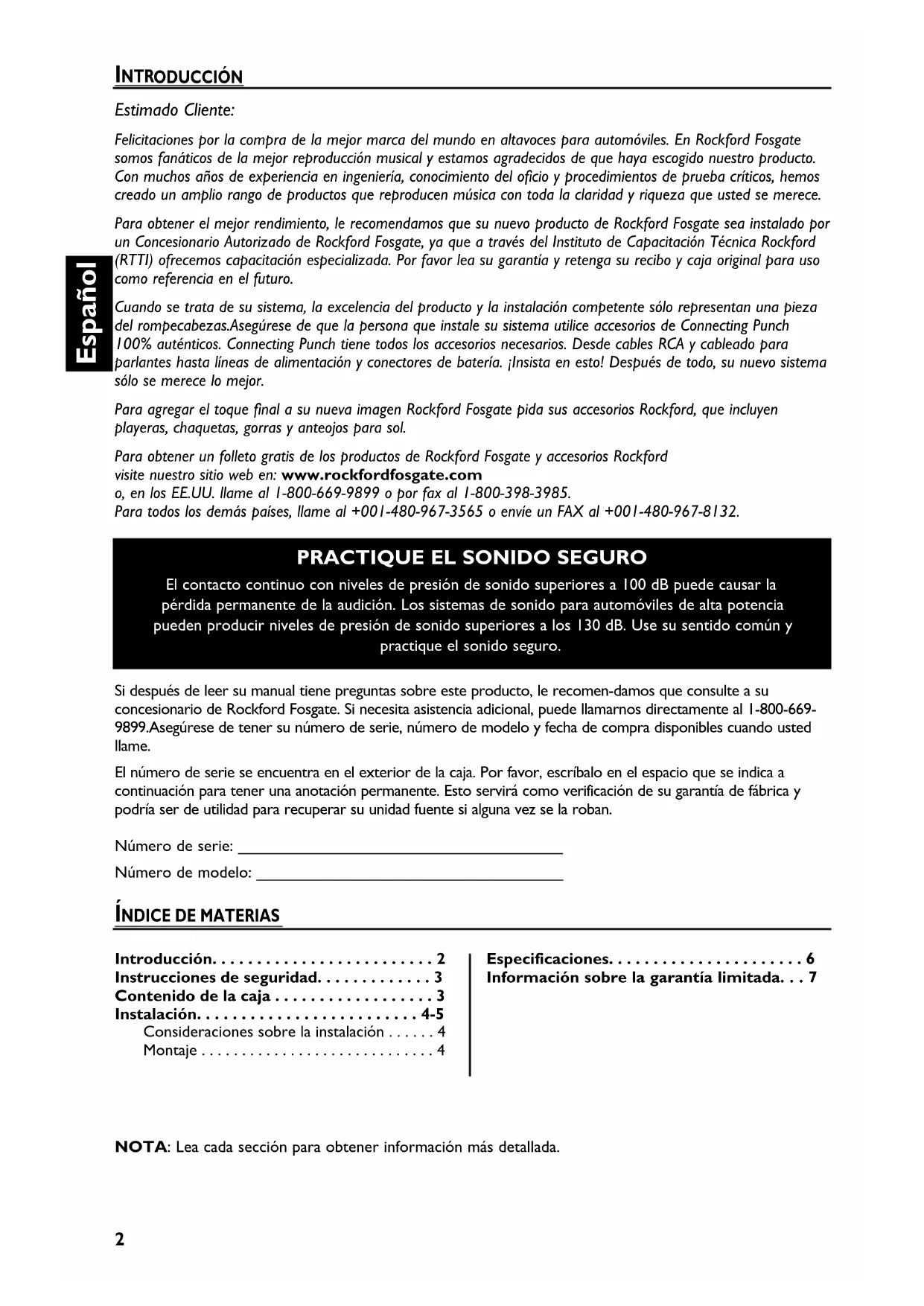

Estimado Cliente: Felicitaciones por la compra de la mejor marca del mundo en altavoces para automóviles. En Rockford Fosgate somos fanáticos de la mejor reproducción musical y estamos agradecidos de que haya escogido nuestro producto. Con muchos años de experiencia en ingeniería, conocimiento del oficio y procedimientos de prueba críticos, hemos creado un amplio rango de productos que reproducen música con toda la claridad y riqueza que usted se merece. Para obtener el mejor rendimiento, le recomendamos que su nuevo producto de Rockford Fosgate sea instalado por un Concesionario Autorizado de Rockford Fosgate, ya que a través del Instituto de Capacitación Técnica Rockford (RTTI) ofrecemos capacitación especializada. Por favor lea su garantía y retenga su recibo y caja original para uso como referencia en el futuro. Cuando se trata de su sistema, la excelencia del producto y la instalación competente sólo representan una pieza del rompecabezas.Asegúrese de que la persona que instale su sistema utilice accesorios de Connecting Punch 100% auténticos. Connecting Punch tiene todos los accesorios necesarios. Desde cables RCA y cableado para parlantes hasta líneas de alimentación y conectores de batería. ¡Insista en esto! Después de todo, su nuevo sistema sólo se merece lo mejor. Para agregar el toque final a su nueva imagen Rockford Fosgate pida sus accesorios Rockford, que incluyen playeras, chaquetas, gorras y anteojos para sol. Para obtener un folleto gratis de los productos de Rockford Fosgate y accesorios Rockford visite nuestro sitio web en: www.rockfordfosgate.com o, en los EE.UU. llame al 1-800-669-9899 o por fax al 1-800-398-3985. Para todos los demás países, llame al +001-480-967-3565 o envíe un FAX al +001-480-967-8132.

PRACTIQUE EL SONIDO SEGURO

• El contacto continuo con niveles de presión de sonido superiores a 100 dB puede causar la pérdida permanente de la audición. Los sistemas de sonido para automóviles de alta potencia pueden producir niveles de presión de sonido superiores a los 130 dB. Use su sentido común y practique el sonido seguro. NOTA: Lea cada sección para obtener información más detallada. Si después de leer su manual tiene preguntas sobre este producto, le recomen-damos que consulte a su concesionario de Rockford Fosgate. Si necesita asistencia adicional, puede llamarnos directamente al 1-800-669- 9899.Asegúrese de tener su número de serie, número de modelo y fecha de compra disponibles cuando usted llame. El número de serie se encuentra en el exterior de la caja. Por favor, escríbalo en el espacio que se indica a continuación para tener una anotación permanente. Esto servirá como verificación de su garantía de fábrica y podría ser de utilidad para recuperar su unidad fuente si alguna vez se la roban. Número de serie: ____________________________________ Número de modelo: __________________________________ Introducción p. 2
• Instrucciones de seguridad p. 3
• Contenido de la caja p. 3
• Instalación p. 4
• -5 Consideraciones sobre la instalación p. 4
• Montaje p. 4
• Especificaciones p. 6
• Información sobre la garantía limitada p. 73

INSTRUCCIONES DE SEGURIDAD

¡Bienvenido a Rockford Fosgate! Este manual ha sido creado para proporcionarle información al dueño,vendedor y técnico de instalación.Para quienes desean información rápida sobre cómo instalar este producto, por favor vean la Sección Instalación de este manual. El resto de la información puede encontrarse usando el Índice de Materias. Nosotros, en Rockford Fosgate, hemos trabajado mucho para asegurarnos que toda lainformación de este manual esté actualizada. Pero, como estamos encontrando nuevas maneras de mejorarnuestros productos constantemente, esta información está sujeta a cambio sin previo aviso. Este símbolo de “ADVERTENCIA” tiene por objeto alertar al usuario sobre la presencia de instrucciones de importancia. No tener en cuenta las instrucciones podría resultar en lesiones severas o muerte. Este símbolo de “PRECAUCIÓN” tiene por objeto alertar al usuario sobre la presencia de instrucciones de importancia. No tener en cuenta las instrucciones podría resultar en lesiones o daños a la unidad. PRECAUCIÓN: Para prevenir lesiones y daño a la unidad, por favor lea y cumpla las instrucciones de este manual. Queremos que disfrute este sistema, no que le de un dolor de cabeza. PRECAUCIÓN Si no tiene la certeza de poder instalar el sistema, hágalo instalar por una persona técnicamente calificada por Rockford Fosgate. PRECAUCIÓN Antes de la instalación, desconecte el terminal negativo (-) de la batería para que evite posibles lesiones, daños a la unidad o incendio.

Visite nuestro sitio web para obtener la información más reciente sobre todos los productos Rockford. www.rockfordfosgate.com Un (1) par de altavoces de gama completaUn (1) par de rejillas (sólo para P142C,P152C, P162C, P163C, P1692C o P1694C)6,1 m de cable calibre18 para altavoces Manual de instalación y operación Accesorios para montaje4 Español INSTALA CIÓN

CONSIDERACIONES SOBRE LA INSTALACIÓN

La siguiente es una lista de las herramientas necesarias para la instalación:Destornillador Phillips No. 2Llave para bornes de bateríaTaladro manual con distintas brocasPelacablesTenaza engarzadora de cablesCortador de cablesDebido a que algunos de estos coaxiales de gama completa de alto rendimiento de la serie de potencia seusan con frecuencia como reemplazo de altavoces del inventario y se envían sin rejillas, no se aplicaranalgunas de las siguientes instrucciones. Para instalaciones especializadas consulte a su distribuidorautorizado de Rockford Fosgate. PRECAUCIÓN: Si no está seguro sobre cómo instalar el sistema usted mismo, pídale a un técnico calificado que lo instale. PRECAUCIÓN: Antes de la instalación, desconecte el terminal negativo de la batería (-) para prevenir daño a la unidad, incendio y/o posibles lesiones. Antes de comenzar la instalación, siga estas normas simples:1. Asegúrese de leer y entender cuidadosamente las instrucciones antes de intentar instalar la unidad.2. Para mayor seguridad, desconecte el electrodo negativo de la batería antes del comienzo de lainstalación.3. Para que la instalación sea más fácil, le sugerimos que corra todos los cables antes de montar launidad en su lugar.4. Use conectores de alta calidad para obtener una instalación fiable y reducir la pérdida de potencia.5. ¡Piense antes de perforar! Tenga cuidado de no cortar o perforar el tanque de combustible, las líneasde combustible o líneas hidráulicas, líneas de vacío o cableado eléctrico cuando trabaje en cualquiervehículo.6. Nunca pase los cables por debajo del vehículo. Pasar los cables por el interior del vehículo ofrece lamejor protección.7. Evite pasar los cables sobre o por bordes filosos. Use anillos de goma o plástico para proteger loscables pasados a través del metal, especialmente el muro contra fuego. MONTAJE 1. Determine dónde se montará los altavoces. Elija un área que sea lo suficientemente grande paramontar el altavoz en forma nivelada.Asegúrese de que el lugar de montaje es lo suficientementeprofundo para que el altavoz encaje; si va a montar el altavoz en una puerta, opere todas las funciones(ventanas, trabas, etc.) en movimento completo para estar seguro de que no hay ninguna obstrucción.2. Consulte la tabla de especificaciones para determinar el diámetro correcto del agujero a cortar parasu modelo de altavoz.3. Usando la rejilla (que no se incluye con todos los modelos) como plantilla, marque las ubicaciones delos tornillos de montaje. Perfore los agujeros usando una broca de 1/8 pulg.4. Alimente los cables del altavoz a través del recorte y conecte a los terminales del altavoz.Asegúresede usar la polaridad correcta al conectar los cables. El terminal positivo del altavoz está identificadocon un símbolo "+".5. Coloque el altavoz en el recorte. Coloque la rejilla sobre el altavoz. Móntelos usando los tornillos yclips adjuntos.6. Apriete los tornillos hasta que el altavoz y la rejilla estén ajustados en su sitio para evitar vibraciones.No apriete demasiado los tornillos.

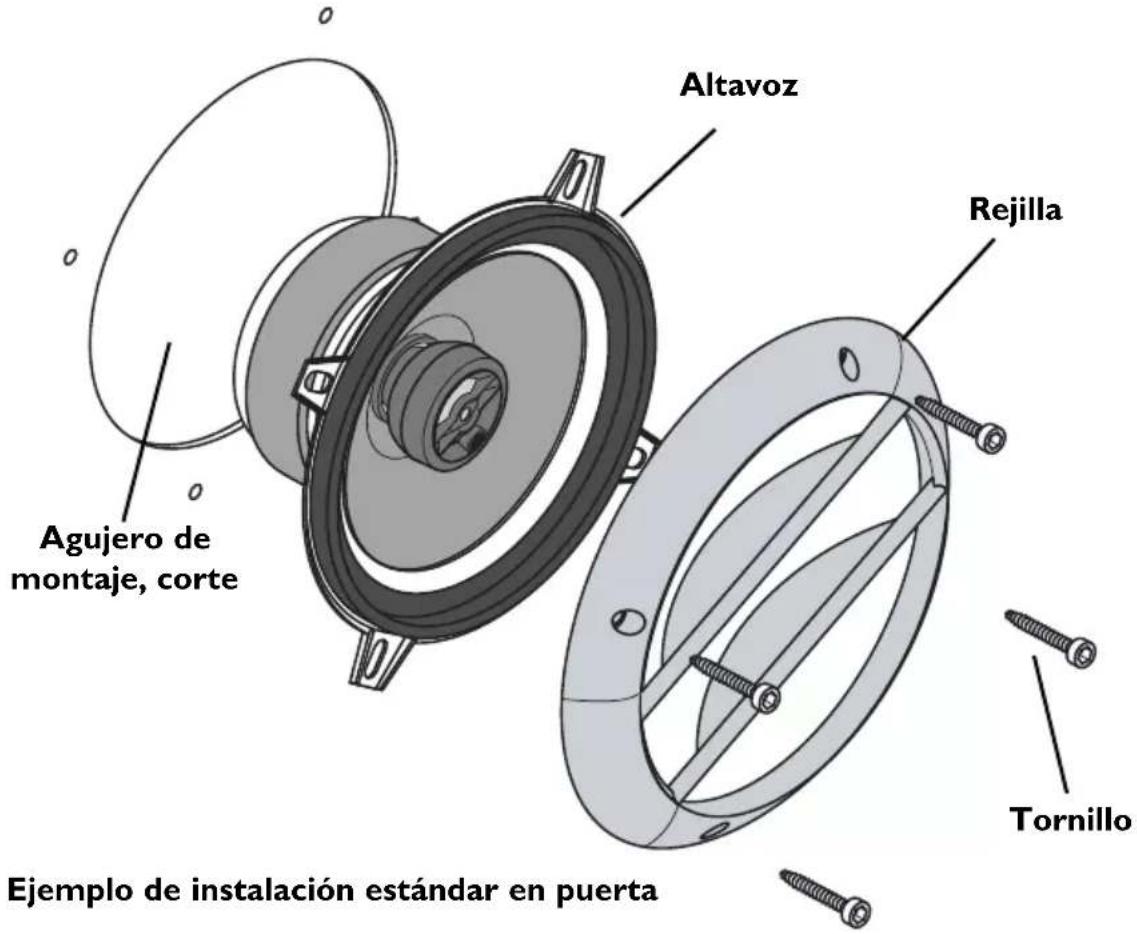

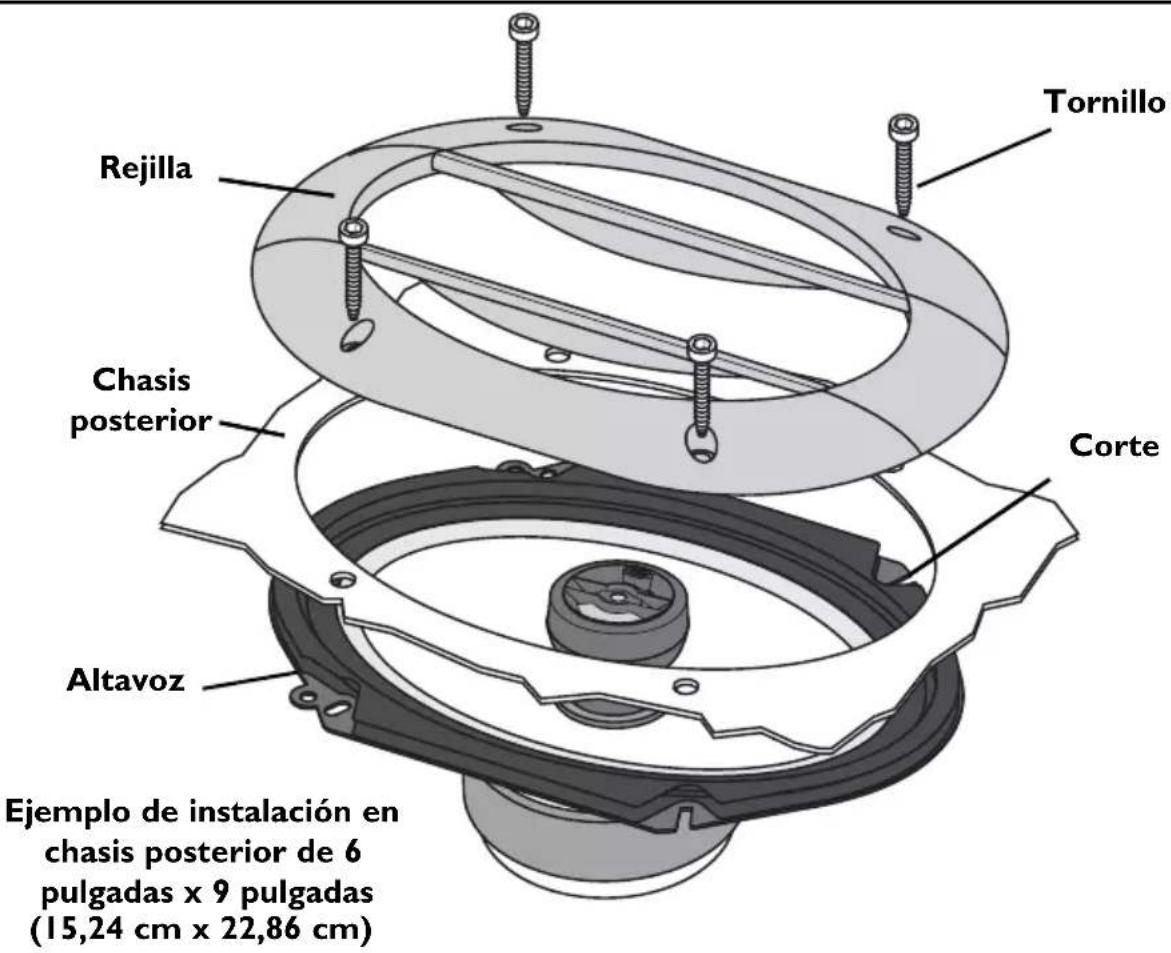

INSTALA CIÓN Tornillo Tornillo Ejemplo de instalación estándar en puerta Ejemplo de instalación en chasis posterior de 6 pulgadas x 9 pulgadas (15,24 cm x 22,86 cm) Altavoz Chasis posterior Corte Rejilla Agujero de montaje, corte Rejilla Altavoz6 Español ESPECIFICACIONES Estas especificaciones están sujetas a cambiar sin aviso Ver las especificaciones en las página 6 de la sección en inglés7 INFORMACIÓN SOBRE LA GARANTÍA LIMITAD

Enviar a: Electronics Rockford Corporation Warranty Repair Department 2055 E. 5th Street Tempe,AZ 85281 RA#:_______________________ Enviar a: Speakers Rockford Acoustic Design Speaker Returns 3056 Walker Ridge Dr. Suite G. Walker, MI 49544 RA#:___________________ Rockford Corporation ofrece una garantía limitada para los productos Rockford Fosgate bajo los siguientes términos: Duración de la garantía Unidades Fuente, altavoces, procesadores de señales y amplificadores PUNCH—1 año Amplificadores POWER—2 años Amplificadores Type RF—3 añosCualquier producto de fábrica restaurado—90 días (comprobante de compra requerido) Qué está cubierto Esta garantía se aplica solamente a los productos Rockford Fosgate vendidos a consumidores porConcesionarios Autorizados Rockford Fosgate en los Estados Unidos o sus posesiones. Los productoscomprados por los consumidores en un Distribuidor Autorizado Rockford Fosgate de otro país estáncubiertos solamente por el Distribuidor de dicho país y no por Rockford Corporation. Quién está cubierto Esta garantía cubre solamente al comprador original del producto Rockford comprado en unConcesionario Autorizado de Rockford Fosgate de los Estados Unidos. Para poder recibir el servicio,el comprador debe presentarle a Rockford una copia del recibo indicando el nombre del cliente,nombre del distribuidor, producto comprado y la fecha de la compra.Los productos que estén defectuosos durante el período de la garantía serán arreglados oreemplazados (con un producto equivalente) a entera discreción de Rockford. Qué no está cubierto 1. Daños causados por accidentes, maltrato, operación incorrecta, agua, robo, transporte2. Cualquier costo o gasto relacionado con la desinstalación o nueva instalación del producto3. Servicios prestados por alguien que no sea un Centro de Servicio Autorizado por Rockford Fosgate4. Cualquier producto que tenga el número de serie borrado, alterado o removido5. Daños posteriores a otros componentes6. Cualquier producto comprado fuera de los EE.UU.7. Cualquier producto no comprado en un Distribuidor Autorizado de Rockford Fosgate Límite de las garantías implícitas Cualquier garantía implícita incluyendo las garantías de aptitud de uso y comerciabilidad, está limitada,en duración al período de la garantía expresa indicada anteriormente.Algunos estados no permitenlimitaciones en la duración de una garantía implícita, de modo que esta limitación puede no aplicarse.Ninguna persona está autorizada a adoptar ninguna otra obligación en conexión con la venta delproducto en nombre de Rockford Fosgate. Cómo obtener servicio Comuníquese con el distribuidor autorizado de Rockford Fosgate donde compró este producto.Si necesita ayuda adicional, llame al 1-800-669-9899 para hablar con la oficina de Servicio al Cliente deRockford. Debe obtener un # NADM (Número de Autorización para la Devolución del Material) paraenviar cualquier producto a Rockford Fosgate. Usted es responsable por el envío del producto aRockford. Garantía UE Este producto satisface los requisitos de garantía de la UE actuales, ver al distribuidor autorizado paramayores detalles.2 Deutsch EINLEITUNG INHALTSVERZEICHNIS Liebe Kundin, lieber Kunde, wir gratulieren Ihnen zu Ihrem Kauf von Autolautsprechern der besten Marke weltweit.Wir bei Rockford Fosgate sind Fanatiker, wenn es um die beste musikalische Reproduktion geht, und freuen uns darüber, dass Sie unser Produkt gewählt haben. Durch jahrelange Ingenieurserfahrung, Handwerkskunst und kritische Testverfahren haben wir ein weites Spektrum an Produkten geschaffen, die die Musik mit aller Klarheit und Klangschönheit reproduziert, die Sie verdienen. Zur maximalen Performance empfehlen wir, dass Sie Ihr neues Rockford Fosgate Produkt von einem Vertragshändler von Rockford Fosgate einbauen lassen, da wir durch das Rockford Technical Training Institute (RTTI) spezialisierte Ausbildung bieten. Bitte lesen Sie Ihre Garantie und bewahren Sie Ihre Quittung und Originalverepackung zum eventuellen späteren Gebrauch auf. Hervorragende Produkte und kompetenter Einbau sind nur Teile des Puzzles, wenn es um Ihr System geht. Vergewissern Sie sich, dass derjenige, der Ihr System einbaut, nur authentischen Installationszubehör von Connecting Punch bei Ihrem Einbau verwendet. Connecting Punch führt alles von RCA- und Lautsprecherkabeln zu Stromkabeln und Batterieadaptern. Bestehen Sie darauf! Schließlich verdient Ihr neues System nur das Beste. Um Ihrem neuen Rockford Fosgate Image den letzten Schliff zu geben, bestellen Sie Ihre Rockford Accessoires. Dazu gehört alles von T-Shirts und Jacken zu Kappen und Sonnenbrillen. Eine kostenlose Broschüre über Rockford Fosgate Produkte und Rockford Accessoires besuchen Sie uns im Web unter: www.rockfordfosgate.com oder wählen Sie in den USA 1-800-669-9899 oder FAX [phone]. Anrufer aus anderen Ländern wählen bitte zunächst die Ländervorwahl +001.
